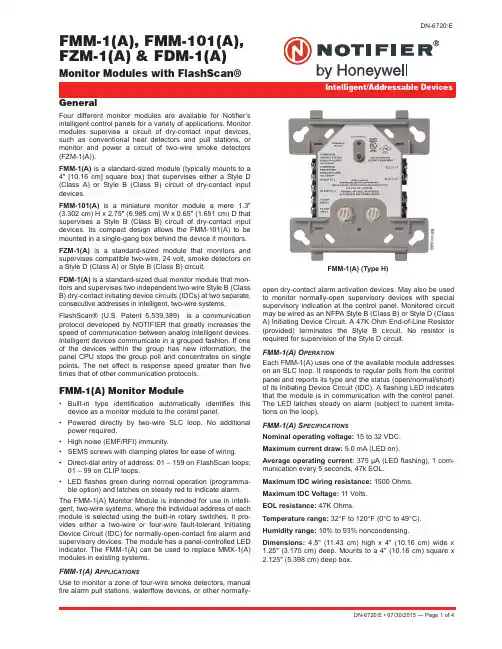

诺蒂菲尔 智能 可寻址设备的监视模块(FMM-1(A), FMM-101(A) 说明书

诺蒂菲尔 智能 可寻址设备的监视模块(FMM-1(A), FMM-101(A) 说明书

FMM-1(A), FMM-101(A),FZM-1(A) & FDM-1(A)Monitor Modules with FlashScan®DN-6720:EGeneralFour different monitor modules are available for Notifier’sintelligent control panels for a variety of applications. Monitormodules sup ervise a circuit of dry-contact inp ut devices,such as conventional heat detectors and p ull stations, ormonitor and p ower a circuit of two-wire smoke detectors(FZM-1(A)).FMM-1(A) is a standard-sized module (typically mounts to a4" [10.16 cm] square box) that sup ervises either a Style D(Class A) or Style B (Class B) circuit of dry-contact inp utdevices.FMM-101(A) is a miniature monitor module a mere 1.3"(3.302 cm) H x 2.75" (6.985 cm) W x 0.65" (1.651 cm) D thatsup ervises a Style B (Class B) circuit of dry-contact inp utdevices. Its comp act design allows the FMM-101(A) to bemounted in a single-gang box behind the device it monitors.FZM-1(A) is a standard-sized module that monitors andsupervises compatible two-wire, 24 volt, smoke detectors ona Style D (Class A) or Style B (Class B) circuit.FDM-1(A) is a standard-sized dual monitor module that mon-itors and supervises two independent two-wire Style B (Class B) dry-contact initiating device circuits (IDCs) at two separate, consecutive addresses in intelligent, two-wire systems. FlashScan® (U.S. Patent 5,539,389) is a communication protocol developed by NOTIFIER that greatly increases the speed of communication between analog intelligent devices. Intelligent devices communicate in a grouped fashion. If one of the devices within the group has new information, the panel CPU stops the group poll and concentrates on single p oints. The net effect is resp onse sp eed greater than five times that of other communication protocols.FMM-1(A) Monitor Module•Built-in typ e identification automatically identifies this device as a monitor module to the control panel.•Powered directly by two-wire SLC loop. No additional power required.•High noise (EMF/RFI) immunity.•SEMS screws with clamping plates for ease of wiring.•Direct-dial entry of address: 01 – 159 on FlashScan loops;01 – 99 on CLIP loops.•LED flashes green during normal operation (programma-ble option) and latches on steady red to indicate alarm. The FMM-1(A) Monitor Module is intended for use in intelli-gent, two-wire systems, where the individual address of each module is selected using the built-in rotary switches. It pro-vides either a two-wire or four-wire fault-tolerant Initiating Device Circuit (IDC) for normally-open-contact fire alarm and supervisory devices. The module has a panel-controlled LED indicator. The FMM-1(A) can be used to replace MMX-1(A) modules in existing systems.FMM-1(A) A PPLICATIONSUse to monitor a zone of four-wire smoke detectors, manual fire alarm pull stations, waterflow devices, or other normally-open dry-contact alarm activation devices. May also be used to monitor normally-op en sup ervisory devices with sp ecial supervisory indication at the control panel. Monitored circuit may be wired as an NFPA Style B (Class B) or Style D (Class A) Initiating Device Circuit. A 47K Ohm End-of-Line Resistor (p rovided) terminates the Style B circuit. No resistor is required for supervision of the Style D circuit.FMM-1(A) O PERATIONEach FMM-1(A) uses one of the available module addresses on an SLC loop. It responds to regular polls from the control panel and reports its type and the status (open/normal/short) of its Initiating Device Circuit (IDC). A flashing LED indicates that the module is in communication with the control panel. The LED latches steady on alarm (subject to current limita-tions on the loop).FMM-1(A) S PECIFICATIONSNominal operating voltage: 15 to 32 VDC.Maximum current draw: 5.0 mA (LED on).Average operating current: 375 μA (LED flashing), 1 com-munication every 5 seconds, 47k EOL.Maximum IDC wiring resistance: 1500 Ohms.Maximum IDC Voltage: 11 Volts.EOL resistance: 47K Ohms.Temperature range: 32°F to 120°F (0°C to 49°C). Humidity range: 10% to 93% noncondensing. Dimensions: 4.5" (11.43 cm) high x 4" (10.16 cm) wide x1.25" (3.175 cm) deep. Mounts to a 4" (10.16 cm) square x2.125" (5.398 cm) deep box.FMM-1(A) (Type H)6999cov.jpgFMM-101(A) Mini Monitor Module•Built-in typ e identification automatically identifies this device as a monitor module to the panel.•Powered directly by two-wire SLC loop. No additional power required.•High noise (EMF/RFI) immunity.•Tinned, stripped leads for ease of wiring.•Direct-dial entry of address: 01 – 159 on FlashScan loops;01 – 99 on CLIP loops.The FMM-101(A) Mini Monitor Module can be installed in a single-gang junction directly behind the monitored unit. Its small size and light weight allow it to be installed without rigid mounting. The FMM-101(A) is intended for use in intelligent, two-wire systems where the individual address of each mod-ule is selected using rotary switches. It provides a two-wire initiating device circuit for normally-op en-contact fire alarm and security devices. The FMM-101(A) can be used to replace MMX-101(A) modules in existing systems.FMM-101(A) A PPLICATIONSUse to monitor a single device or a zone of four-wire smoke detectors, manual fire alarm pull stations, waterflow devices, or other normally-op en dry-contact devices. May also be used to monitor normally-open supervisory devices with spe-cial supervisory indication at the control panel. Monitored cir-cuit/device is wired as an NFPA Style B (Class B) Initiating Device Circuit. A 47K Ohm End-of-Line Resistor (provided) terminates the circuit.FMM-101(A) O PERATIONEach FMM-101(A) uses one of the available module addresses on an SLC loop. It responds to regular polls from the control panel and reports its type and the status (open/ normal/short) of its Initiating Device Circuit (IDC).FMM-101(A) S PECIFICATIONSNominal operating voltage: 15 to 32 VDC.Average opera t ing curren t: 350 μA, 1 communication every 5 seconds, 47k EOL; 600 μA Max. (Communicating, IDC Shorted).Maximum IDC wiring resistance: 1500 Ohms.Maximum IDC Voltage: 11 Volts.Maximum IDC Current: 450 μA.EOL resistance: 47K Ohms.Temperature range: 32°F to 120°F (0°C to 49°C). Humidity range: 10% to 93% noncondensing. Dimensions: 1.3" (3.302 cm) high x 2.75" (6.985 cm) wide x 0.65" (1.651 cm) deep.Wire length: 6" (15.24 cm) minimum.FZM-1(A) Interface Module•Supports compatible two-wire smoke detectors.•Supervises IDC wiring and connection of external power source.•High noise (EMF/RFI) immunity.•SEMS screws with clamping plates for ease of wiring.•Direct-dial entry entry of address: 01 – 159 on FlashScan loops, 01 – 99 on CLIP loops.•LED flashes during normal op eration; this is a p rogram-mable option.•LED latches steady to indicate alarm on command from control panel.The FZM-1(A) Interface Module is intended for use in intelli-gent, addressable systems, where the individual address of each module is selected using built-in rotary switches. This module allows intelligent panels to interface and monitor two-wire conventional smoke detectors. It transmits the status (normal, op en, or alarm) of one full zone of conventional detectors back to the control p anel. All two-wire detectors being monitored must be UL comp atible with the module. The FZM-1(A) can be used to replace MMX-2(A) modules in existing systems.FZM-1(A) A PPLICATIONSUse the FZM-1(A) to monitor a zone of two-wire smoke detectors. The monitored circuit may be wired as an NFPA Style B (Class B) or Style D (Class A) Initiating Device Cir-cuit. A 3.9 K Ohm End-of-Line Resistor (provided) terminates the end of the Style B or D (class B or A) circuit (maximum IDC loop resistance is 25 Ohms). Install ELR across termi-nals 8 and 9 for Style D application.FZM-1(A) O PERATIONEach FZM-1(A) uses one of the available module addresses on an SLC loop. It responds to regular polls from the control panel and reports its type and the status (open/normal/short) of its Initiating Device Circuit (IDC). A flashing LED indicates that the module is in communication with the control panel. The LED latches steady on alarm (subject to current limita-tions on the loop).FZM-1(A) S PECIFICATIONSNominal operating voltage: 15 to 32 VDC.Maximum current draw: 5.1 mA (LED on).Maximum IDC wiring resistance: 25 Ohms.Average operating current: 270 μA, 1 communication and 1 LED flash every 5 seconds, 3.9k eol.EOL resistance: 3.9K Ohms.Ex ernal supply vol age (be ween Terminals T10 and T11):•DC voltage: 24 volts power limited.•Ripple voltage: 0.1 Vrms maximum.•Current: 90 mA per module maximum.Temperature range:32°F to 120°F (0°C to 49°C).Humidity range: 10% to 93% noncondensing. Dimensions: 4.5" (11.43 cm) high x 4" (10.16 cm) wide x1.25" (3.175 cm) deep. Mounts to a 4" (10.16 cm) square x2.125" (5.398 cm) deep box.FDM-1(A) Dual Monitor ModuleThe FDM-1(A) Dual Monitor Module is intended for use in intelli-gent, two-wire systems. It p rovides two indep endent two-wire initiating device circuits (IDCs) at two sep arate, consecutive addresses. It is capable of monitoring normally open contact fire alarm and supervisory devices; or either normally open or nor-mally closed security devices. The module has a single panel-controlled LED.NOTE: The FDM-1(A) provides two Style B (Class B) IDC circuits ONLY. Style D (Class A) IDC circuits are NOT supported in any application.FDM-1(A) S PECIFICATIONSNormal operating voltage range: 15 to 32 VDC. Maximum current draw: 6.4 mA (LED on).Average operating current: 750 μA (LED flashing). Maximum IDC wiring resistance: 1,500 Ohms.Maximum IDC Voltage: 11 Volts.Maximum IDC Current: 240 μAEOL resistance: 47K Ohms.Temperature range: 32° to 120°F (0° to 49°C).Humidity range: 10% to 93% (non-condensing). Dimensions: 4.5" (11.43 cm) high x 4" (10.16 cm) wide x1.25" (3.175 cm) deep. Mounts to a 4" (10.16 cm) square x2.125" (5.398 cm) deep box.FDM-1(A) A UTOMATIC A DDRESSINGThe FDM-1(A) automatically assigns itself to two address-able points, starting with the original address. For example, if the FDM-1(A) is set to address “26”, then it will automatically assign itself to addresses “26” and “27”.NOTE: “Ones” addresses on the FDM-1(A) are 0, 2, 4, 6, or 8 only. Terminals 6 and 7 use the first address, and terminals 8 and 9 use the second address.InstallationFMM-1(A), FZM-1(A), and FDM-1(A) modules mount directly to a standard 4" (10.16 cm) square, 2.125" (5.398 cm) deep, electrical box. They may also be mounted to the SMB500 surface-mount box. Mounting hardware and installation instructions are provided with each module. All wiring must conform to ap p licable local codes, ordinances, and regula-tions. These modules are intended for p ower-limited wiring only.The FMM-101(A) module is intended to be wired and mounted without rigid connections inside a standard electri-cal box. All wiring must conform to ap p licable local codes, ordinances, and regulations.Agency Listings and ApprovalsIn some cases, certain modules may not be listed by certain approval agencies, or listing may be in process. Consult fac-tory for latest listing status.•UL: S635.•ULC: S635.•FM Approved.•CSFM: 7300-0028:0219, 7165-0028:0224,7165-0028:0243.•MEA: 457-99-E.•U.S. Coast Guard: 161.002/50/0 (NFS2-640, NFS2-320, NFS2-3030).•Lloyd’s Regis t er: 11/600013 (NFS2-640, NFS2-320, NFS2-3030).•Fire Dept. of New York: COA #6121 (NFS2-640, NFS-320), COA# 6114 (NFS2-3030).Product Line InformationNOTE: “A” suffix indicates ULC-listed model.FMM-1(A): Monitor module.FMM-101(A): Monitor module, miniature.FZM-1(A): Monitor module, two-wire detectors.FDM-1(A): Monitor module, dual, two indep endent Class B circuits.SMB500: Optional surface-mount backbox.NOTE: See installation instructions and refer to the SLC Wiring Manual, PN 51253.!CAUTION:Avoid duplicating addresses on the system.FlashScan® and NOTIFIER® are registered trademarks and FireWatch™ isa trademark of Honeywell International Inc.©2015 by Honeywell International Inc. All rights reserved. Unauthorized useof this document is strictly prohibited.This document is not intended to be used for installation purposes. Array We try to keep our product information up-to-date and accurate.We cannot cover all specific applications or anticipate all requirements.All specifications are subject to change without notice.For more information, contact Notifier. Phone: (203) 484-7161, FAX: (203) 484-7118.。

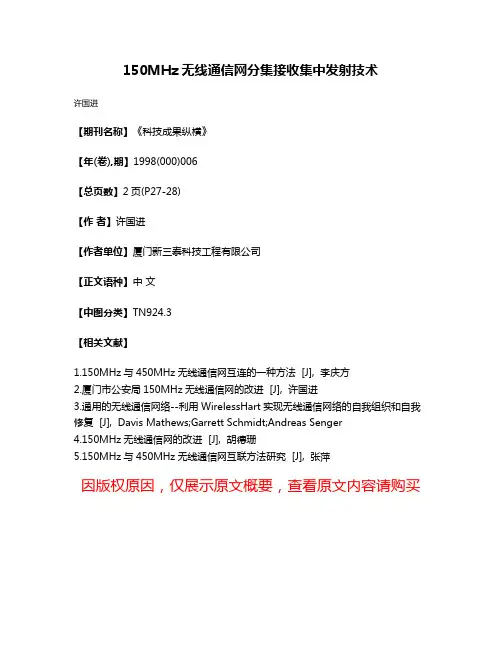

150MHz无线通信网分集接收集中发射技术

150MHz无线通信网分集接收集中发射技术

150MHz无线通信网分集接收集中发射技术
许国进
【期刊名称】《科技成果纵横》
【年(卷),期】1998(000)006
【总页数】2页(P27-28)
【作者】许国进
【作者单位】厦门新三泰科技工程有限公司
【正文语种】中文
【中图分类】TN924.3
【相关文献】
1.150MHz与450MHz无线通信网互连的一种方法 [J], 李庆方
2.厦门市公安局150MHz无线通信网的改进 [J], 许国进
3.通用的无线通信网络--利用WirelessHart实现无线通信网络的自我组织和自我修复 [J], Davis Mathews;Garrett Schmidt;Andreas Senger
4.150MHz无线通信网的改进 [J], 胡德珊
5.150MHz与450MHz无线通信网互联方法研究 [J], 张萍
因版权原因,仅展示原文概要,查看原文内容请购买。

FSN-150D专业RDS-SCA智能寻址调频广播发射机

FSN-150D专业RDS-SCA智能寻址调频广播发射机

FSN-150D专业RDS/SCA智能寻址调频广播发射机FSN-D系列是一种专业RDS智能寻址调频广播设备。

它彻底解决了传统的SCA的不稳定问题,它独有的高可靠性高度集成的优势,以是未来村村通,村村响,校园广播,公共广播必备的无线寻址广播设备。

这款产品分别有30W(最大40W),80W,150W,350W,500W(最大600W)等功率。

功能特点:●结合三大技术,微电脑锁相环+高级RDS寻址编码+PC智能全天自动播控软件。

●128路独立不同分区控制,可实现全部统一控制和8个大区控制以及单独分区控制。

●内置10组预存寻址方案,每组可预先设定好128个分区的预设,然后通过面板快速选择当前使用哪组,从而使单机操作更简单迅速。

●可遥控接收终端开启与关闭,并且可独立控制每个终端的声音大小。

●接收终端采用两组校验码控制,一组8位主机识别码,用于识别发射机主机,从而不会别的发射机误开,一组128位地址码用来校验接收端的寻址操作,如声音大小和开关静音。

两组校验只要一个校验码错误就无法开启接收终端。

远远超出同类产品的加密性。

●接收终端只需首次与发射机对码,设定好地址码,即可实现自动频率跟踪,当发射机改变频率,接收端会跟随发射机频率改变,从而用户省去给每个接收终端设定频率的麻烦。

●强大的PC智能全天自动播控软件可实现365天全自动广播,定时开启和关闭等。

●全国独创发射机带有自动天线频率检测功能,用户只需选自动便可以让发射机自动设定天线的最佳发射频点,这使用户安装调试变得相当简单。

●人性化的数字前端面板,直接的编程步进5KHz。

●软起动从射频输出0缓慢上升至设定值状态。

●可调功率输出从0到满功率,有自动增益功率控制,维持在固定水平的任何输出。

●合理化布局与易更换的电路和零件。

●采用全进口军工级射频功率管。

●充分保护反射功率及过热故障。

●全面的功率等级规格满足整个市场不同需求,FSN-30D为40W,FSN-80D为80W,FSN-150D为150W,FSN-350D为350W,FSN-600D为500W(最大功率600W)技术指标:频率:76-96或者87.5-108MHz S/N比立体声:>65分贝(20至15KHz)频率步进值:5KHz或者100Khz立体声分离度:-50dB调制方式:FM,峰值偏差±75KHz音频频率响应:80~15000Hz频率稳定度:<±100Hz音频失真:<0.2%稳频方式:PLL锁相环频率合成调制度:15%谐波抑制:<-65dBc输入电平:-15dBV射频输出阻抗:50Ω主电源要求:220V或者110V射频输出连接器:N型母头工作温度范围:-10至45℃音频输入连接器:RCA工作方式:连续工作射频输出功率:150W尺寸:483x88x350毫米(不含拉手部分),标准机架19英寸2U预加重:50us,75us(用户可选)重量:9公斤S/N比单声道:>70分贝(20至20KHz)。

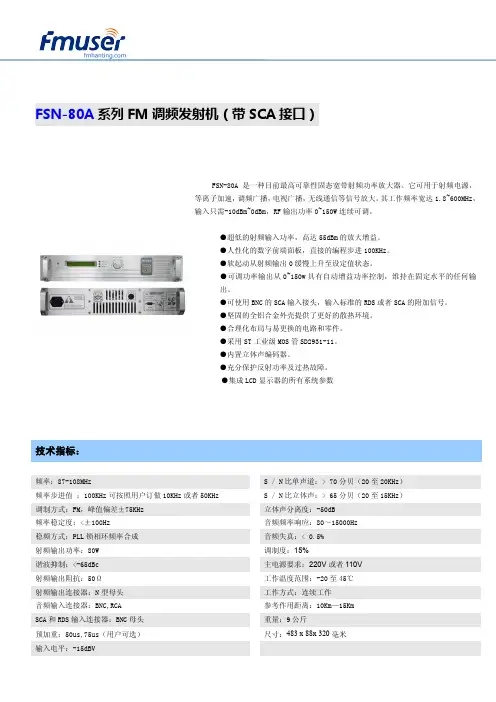

FSN-80AFM调频发射机(带SCA接口)

FSN-80AFM调频发射机(带SCA接口)

FSN-80A系列FM调频发射机(带SCA接口)FSN-80A是一种目前最高可靠性固态宽带射频功率放大器。

它可用于射频电源,等离子加速,调频广播,电视广播,无线通信等信号放大。

其工作频率宽达1.8~600MHz,输入只需-10dBm~0dBm,RF输出功率0~150W连续可调。

●超低的射频输入功率,高达55dBm的放大增益。

●人性化的数字前端面板,直接的编程步进100KHz。

●软起动从射频输出0缓慢上升至设定值状态。

●可调功率输出从0~150w具有自动增益功率控制,维持在固定水平的任何输出。

●可使用BNC的SCA输入接头,输入标准的RDS或者SCA的附加信号。

●坚固的全铝合金外壳提供了更好的散热环境。

●合理化布局与易更换的电路和零件。

●采用ST工业级MOS管SD2931-11。

●内置立体声编码器。

●充分保护反射功率及过热故障。

●集成LCD显示器的所有系统参数技术指标:频率:87-108MHz S/N比单声道:>70分贝(20至20KHz)频率步进值:100KHz可按照用户订做10KHz或者50KHz S/N比立体声:>65分贝(20至15KHz)调制方式:FM,峰值偏差±75KHz立体声分离度:-50dB频率稳定度:<±100Hz音频频率响应:80~15000Hz稳频方式:PLL锁相环频率合成音频失真:<0.5%射频输出功率:80W调制度:15%谐波抑制:<-65dBc主电源要求:220V或者110V射频输出阻抗:50Ω工作温度范围:-20至45℃射频输出连接器:N型母头工作方式:连续工作音频输入连接器:BNC,RCA参考作用距离:10Km—15KmSCA和RDS输入连接器:BNC母头重量:9公斤预加重:50us,75us(用户可选)尺寸:483x88x320毫米输入电平:-15dBV。

scada数据采集系统

scada数据采集系统

SCADA数据采集系统简介SCADA(Supervisory Control And Data Acquisition,监控与数据采集系统)是一种广泛应用于工业自动化领域的全自动控制系统。

SCADA系统通过采集各种感知设备(如传感器、仪表、开关等)的数据,并进行实时监控和控制,以实现对工业过程的监控和管理。

SCADA数据采集系统的组成1. 传感器和测量设备在SCADA数据采集系统中,传感器和测量设备是最基础的组成部分。

它们用于采集各种现场参数,如温度、压力、流量等。

传感器将这些参数转化为电信号或数字信号,并送往数据采集器。

2. 数据采集器数据采集器是SCADA系统中的核心设备,负责收集传感器和测量设备采集的数据,并进行处理和存储。

数据采集器通常具有多个输入通道,可以同时接收多个传感器的数据。

它还可以根据需要将数据转发给其他设备,如上位机或PLC。

3. 上位机上位机是SCADA系统中的人机界面部分,负责显示和操作SCADA系统的各种功能。

上位机通常运行着专门的SCADA软件,可以实时监控各个传感器和测量设备的数据。

同时,上位机还提供了各种功能,如数据报表生成、事件报警和历史数据查询等。

4. 数据存储和分析SCADA系统需要对采集到的数据进行存储和分析,以便后续的数据处理和决策。

数据存储通常使用关系型数据库或时间序列数据库进行存储,方便对数据进行查询和分析。

数据分析可以通过各种算法和模型来实现,以发现数据中的规律和趋势。

SCADA数据采集系统的工作原理SCADA数据采集系统的工作原理可以简单描述为以下几个步骤:1.传感器和测量设备采集现场参数,并将数据发送给数据采集器。

2.数据采集器接收并处理传感器数据,并将数据存储到数据库中。

3.上位机通过网络连接到数据采集器,实时监控数据,并提供各种操作界面和功能。

4.用户可以通过上位机查询历史数据、生成报表、设置报警等。

SCADA数据采集系统的应用场景SCADA数据采集系统在工业自动化领域得到广泛应用。

塔迪兰调度系统介绍

塔迪兰调度系统介绍

1. 概述作为世界知名的品牌交换机产品,Coral交换机具备系统可靠,运行稳定,采用当前国际一流技术,具有统一IP组网功能,线性扩容,平台开放,性能优良,功能完整的特点,具有丰富的接口,完善的信令、强大的组网能力,可为用户提供电话、传真、视频通信及数据通信等多种业务功能。

作为世界一流的交换系统平台,能够充分满足各种专业通信网的需求,在电力、政府、公安、地铁、化工等调度通信网中广泛得到应用,并在云南电力调度、辽宁电力调度、兰州电力调度以及长江三峡通信网、北京地铁四号线、五号线等大型通信网中应用,确保系统建成后将完全符合“招标技术文件”设备配置和组网的要求。

既能满足买方当前通信的需要,又能适合买方在使用过程中不断要求的扩容和深度开发新的增值业务的需求。

Coral数字程控交换系统无论其硬件、软件、终端设备都有着相同的结构,卡板在整个Coral交换系统范围内均可互换。

系统采用通用插槽设计,卡板物理位置可任意确认,并支持带电插拔;机架采用底部安装,可上下自由进出线,具有良好的通风、防尘、防震、防腐和防静电和防电磁干扰功能。

Coral IPx3000数字程控交换机最大的革新就是其热备份双控制系统,该系统可保证任何控制元件在出故障的情况下执行不间断操作,这增加了系统的可靠性;它包括2套完整的控制硬件,每一套都可以完全独立的控制整个系统,而两套系统独立工作的同时,可相互交换操作,这样就保证了某个控制系统的任一元件出现故障时,另一套自动接替操作任务。

与此同时,开始工作的控制系统设备还可以满足维护需求,支持执行周期性的常规维护。

Coral系列数字程控交换系统为顺应通信技术发展的潮流,已经为适应下一代网络(NGN)环境开发了新的接口网关、协议软件、软交换功能模块、电话终端等部件,组成了一套完整的VoIP综合化网络体系。

这就是Coral VoIP系统。

Coral IPx3000调度交换机还是Coral IPx3000用户交换机,自1986年以来安装的所有Coral 数字程控交换系统都具备VoIP 电话功能,采用先进的概念和技术,Coral 系统通过处理器升级和添加通用网关卡PUGW以后,均可以支持或作为下一代网络(NGN)多媒体通信平台。

航天广电数字可寻址自动广播系统可寻址单点终端HT

航天广电数字可寻址自动广播系统可寻址单点终端HT
航天广电数字可寻址自动广播系统
型号:(HT-6000)
本套航天数字可寻址自动广播系统、HT-6000可实现对播出的曲目内容、时间、日期自由设定、 并且具有自动分区广播和兼容多路外接媒体(VCD/CD/DVD、卡座、录音机......)功能,达到任意 选择播放,还可对扩音机、调音台等输出设备进行智能控制,硬盘式内存曲目可达到10000首,并 采用开放式音源软件平台,用户可任意添加/存录曲目,随机配有多种音乐铃声、军号和学校常用 可礼仪歌曲、流行歌曲......多媒体微机控制广播主控系统根据广播需要自动开启计算机,并在 当天节目播放完毕后,自动关闭微机--实现真正的无人管置。 1.数字可寻址自动广播系统(主机/终端) 2.功放机/周边广播设备 3.室内外广播喇叭/音箱
寻址自动广播主机
电源线 音频线
功放线 控制线
数字音频信号
VCD
卡座 FM收音头 智能监听器
前置放大器
调音台
电源时序器
功放1
功放2
功放3
功放4
备用功放
主备功放自动替补系统








终 端
终 端
寻址区域控制箱
前 面 板 /连 线 图:
产品概况: 数字可寻址一体化广播接收音箱HT-6000Y(内含寻址接 收模块和广播音箱)具有自动寻址接收主控中心的寻址广 播开关,接收命令信号将输入的功放信号导通给箱内的喇 叭广播。
功能特点: 一体化数字寻址接收音箱(含寻址终端) 与主机采用RS485通讯、寻址方式为二进制编码 可根据用户需要定制不同功率音箱
(HT-6000)
数字可寻址自动广播(后面板/连线图):
音频输出
与电脑连接通信串口 音频输入

RDS与SCA新老系统互联互通方案

RDS与SCA新老系统互联互通方案

雅安市名山区新建设RDS“村村响”广播系统与原建设SCA “村村响”广播系统的兼容性方案名山区原建设的“村村响”广播系统为副载波为SCA方案的智能广播系统。

而2015年新招标需要建设的“村村响”广播系统是按省局规定要求的副载波为RDS方案的广播系统。

所以我公司针对以上情况提出名山区新老广播系统的兼容性方案。

以下为名山区原建设的“村村响”广播系统为副载波为SCA方案的智能广播系统传输示意图与工作原理:其工作原理是:区级编码控制器控制区级调频调制器将调频信号送达山上的收转控制器。

收转控制器将音频、SCA副载波、电源送给调频发射机,一天三次自动打开各村收转控制器通过无线接收广播信号再送扩大机进行广播的接收与播出。

而山上的调频发射机则24小时开机,播出信号供收音机进行广播接收。

我公司针对以上情况提出名山区新老广播系统的兼容性方案传输示意图与工作原理则如下所示:一、我公司提供的互联互通方案的控制原理为:首先使用村村响适配器搭建新的副载波为RDS系统的“村村响”广播系统前端。

在村村响适配器的输出频率设置上与原有SCA调频调制器的输出频率作不同设置,以便原有SCA系统接收终端接收原有SCA系统广播信号。

在新建的RDS系统搭建完毕后,采用一台村村响适配器接收RDS系统主频节目。

将解调出的音频信号送入原SCA系统的县级调频调制器内,同时将原SCA系统的县级调频调制器的电源开关至于开的状态;电源输入接到这台或村村响适配器上,使得原SCA系统的县级调频调制器接受新建RDS广播系统开关机控制和音源输入。

同时将原SCA系统的编码控制器设置为手动所有终端开机状态。

以便在SCA调频调制器受RDS广播系统控制打开时,原SCA系统的编码控制器可及时打开原试点的SCA广播系统。

所以,当新建的RDS广播系统开始进行广播时,新系统通过一台或村村响适配器接收RDS系统主频节目。

将解调出的音频信号送入原SCA系统的县级调频调制器内,同时接通原SCA系统的县级调频调制器的电源。

FU-05B FM无线调频广播发射机使用说明书

FU-05B FM无线调频广播发射机使用说明书

如图所示:用于连接外置音源的音频线,接于” AUDIO ” 接 口 上 . 应 选 用 屏 蔽 性 能 较 线 的 音 频 线,3.5mm 插头.
第4页
③连接话筒
④开机
4.2、功率及频率设置 ①功率调整
连接于”MIC”插口上. 与音频线一样,选用屏 蔽性能较好的线材,插头为 3.5mm .(注意:话筒适用 类型为驻极话筒。
FU-05B 调频广播发射机使用说明
目录
一、概述 二、主要技术参数 三、产品功能介绍 四、操作步骤
4.1 操作步骤 4.2、功率及频率设置 五、注意事项 六、保修 七、发射距离参考 八、产品清单
第1页 第2页 第3页 第4页 第4页 第5页 第6页 第6页 第7页 第8页
一、概述
本机采用进口自日本 ROHM 公司的新一代 FM 调频立体声无线芯片 BH1415F,外观精 良,外壳全铝制,屏蔽性能极佳。由于 BH1415F 内集成了 PLL 频率锁相环、音频预加重、 限幅和低通滤波电路,因此发射频率稳定、音质一流,立体声分离度高,性能比其他论坛采 用 ROHM 公司上一代产品(BA1404)制作的发射机更加优异。非常适合各大院校、生活小区、 村镇及需要高保真大功率发射音频信号的场合使用。
第2页
三、产品功能介绍
1 音频音量调节:通过左右旋转调节音频音量大小。
2 音频输入口:3.5mm 接口,输入音频设备,例如:MP3、手机、电脑、DVD 等。
3 开/关机
4 频率调频“+”
5 频率调频“-”
6 麦克风输入口:连接麦克风(驻极体电容麦)。
7 麦克风音量调节:通过左右旋转调节麦克风音量大小。
8 电源插孔:电源输入,12V 2A
9 天线接口:BNC-K

rdss工作原理

rdss工作原理

rdss工作原理宝子们!今天咱们来唠唠RDSS,这名字听起来是不是有点神秘兮兮的?其实呀,它的工作原理可有趣啦。

RDSS呢,就是无线电测定卫星服务(Radio Determination Satellite Service)。

咱先从它的信号说起哈。

就像咱们平时用手机接收信号一样,RDSS也有它专门的信号在太空里飞来飞去呢。

这些信号就像是一个个小信使,从卫星上跑下来,然后找到地面上那些需要它的设备。

卫星就像是一个超级信号站,高高地挂在天上,时刻准备着把信号发送出去。

想象一下,卫星在太空里就像一个超级大厨,它把做好的“信号大餐”通过无线电波这个特殊的“盘子”给端出来。

地面上的设备呢,就像是一群嗷嗷待哺的小食客,张着“嘴巴”等着接收这些信号。

这个“嘴巴”呢,其实就是设备上的接收装置啦。

它可灵敏了,能在一堆乱七八糟的信号里准确地捕捉到来自卫星的RDSS信号。

那接收到信号之后呢?这就像是小食客吃到了大餐,得开始消化啦。

地面设备会对信号进行处理。

这个处理过程就像是一场超级解密游戏。

信号里包含了很多信息,比如说设备的位置信息啦,还有一些其他的相关数据。

设备要像一个聪明的小侦探一样,从这些信号里把有用的信息给找出来。

比如说,如果是用来确定位置的RDSS设备,它就会根据信号里关于卫星位置和信号传输时间等信息,算出自己在哪里。

这就好比你知道了从三个不同地方传来的声音到达你耳朵的时间,然后你就能算出自己相对于这三个地方的位置啦,是不是很神奇呢?而且呀,RDSS的卫星可不是一个在孤军奋战哦。

它们是一个小团队,就像一群小伙伴手拉手。

多个卫星一起工作,这样就能让地面设备得到更准确的信息。

就像你问好多人路,然后综合他们的回答,就能更精准地找到目的地一样。

再说说这个信号传输的过程吧。

它在太空里穿梭的时候,也会遇到一些小麻烦呢。

比如说太空里的一些干扰,就像路上有小石子会绊到脚一样。

但是呢,RDSS的信号很顽强,它有各种办法来克服这些干扰。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

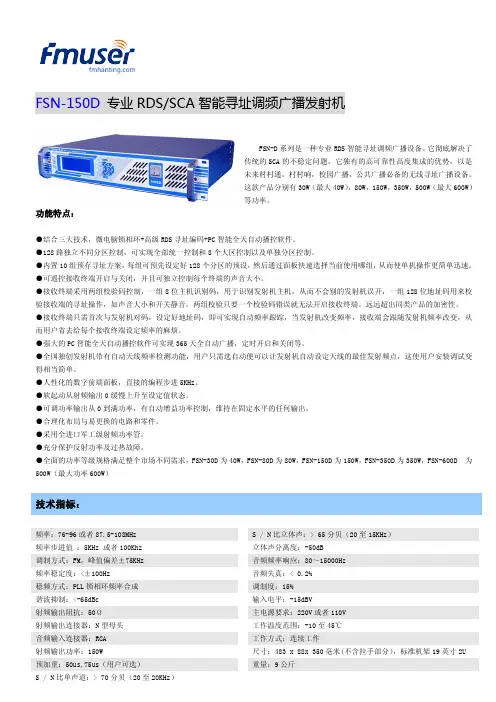

FSN-150D专业RDS/SCA智能寻址调频广播发射机
FSN-D系列是一种专业RDS智能寻址调频广播设备。

它彻底解决了
传统的SCA的不稳定问题,它独有的高可靠性高度集成的优势,以是
未来村村通,村村响,校园广播,公共广播必备的无线寻址广播设备。

这款产品分别有30W(最大40W),80W,150W,350W,500W(最大600W)
等功率。

功能特点:
●结合三大技术,微电脑锁相环+高级RDS寻址编码+PC智能全天自动播控软件。

●128路独立不同分区控制,可实现全部统一控制和8个大区控制以及单独分区控制。

●内置10组预存寻址方案,每组可预先设定好128个分区的预设,然后通过面板快速选择当前使用哪组,从而使单机操作更简单迅速。

●可遥控接收终端开启与关闭,并且可独立控制每个终端的声音大小。

●接收终端采用两组校验码控制,一组8位主机识别码,用于识别发射机主机,从而不会别的发射机误开,一组128位地址码用来校验接收端的寻址操作,如声音大小和开关静音。

两组校验只要一个校验码错误就无法开启接收终端。

远远超出同类产品的加密性。

●接收终端只需首次与发射机对码,设定好地址码,即可实现自动频率跟踪,当发射机改变频率,接收端会跟随发射机频率改变,从而用户省去给每个接收终端设定频率的麻烦。

●强大的PC智能全天自动播控软件可实现365天全自动广播,定时开启和关闭等。

●全国独创发射机带有自动天线频率检测功能,用户只需选自动便可以让发射机自动设定天线的最佳发射频点,这使用户安装调试变得相当简单。

●人性化的数字前端面板,直接的编程步进5KHz。

●软起动从射频输出0缓慢上升至设定值状态。

●可调功率输出从0到满功率,有自动增益功率控制,维持在固定水平的任何输出。

●合理化布局与易更换的电路和零件。

●采用全进口军工级射频功率管。

●充分保护反射功率及过热故障。

●全面的功率等级规格满足整个市场不同需求,FSN-30D为40W,FSN-80D为80W,FSN-150D为150W,FSN-350D为350W,FSN-600D为500W(最大功率600W)
技术指标:
频率:76-96或者87.5-108MHz S/N比立体声:>65分贝(20至15KHz)
频率步进值:5KHz或者100Khz立体声分离度:-50dB
调制方式:FM,峰值偏差±75KHz音频频率响应:80~15000Hz
频率稳定度:<±100Hz音频失真:<0.2%
稳频方式:PLL锁相环频率合成调制度:15%
谐波抑制:<-65dBc输入电平:-15dBV
射频输出阻抗:50Ω主电源要求:220V或者110V
射频输出连接器:N型母头工作温度范围:-10至45℃
音频输入连接器:RCA工作方式:连续工作
射频输出功率:150W尺寸:483x88x350毫米(不含拉手部分),标准机架19英寸2U
预加重:50us,75us(用户可选)重量:9公斤
S/N比单声道:>70分贝(20至20KHz)。
