无线DMX512收发模块CN
DMX512控制器使用说明
D M X512控制器使用说明(总3页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除DMX512控制器使用说明1.控制器连线方式：如图所示，该示意图表示DMX512控台所控制的一条分支线路，所有的DMX512信号都是逐级串联控制，这样理论上可以达到无限多个串接，同时DMX512控台输出信号可同时并联驱动5条这样的主线分支，从而灵活应用于各种场合。
注意尽量不要超过5条，否者信号将可能被严重衰减而无法控制，更严重会损坏控台和DMX512控制器。
2.拨码开关相关如上图所以，拨码开关为10位，其中1-8位是通道选择，9位为匹配电阻，10位使能接收数据，所有拨码开关都下拨至ON有效。
拨码具体含义详细说明：1-8位是通道选择，按照8421加权码累加，故一共可以编码256个通道，1位——12位——23位——44位——85位——166位——327位——648位——128举例说明：DMX512控台对10通道开始控制，那么拨码值就是10-1=9,将第1位和第4位同时拨至ON有效位DMX512控台对45通道开始控制，那么拨码值就是45-1=44将第3位第4位第6位同时拨至ON 有效位为什么要将拨码值-1呢主要是DMX512控台码值为1-256，而DMX512控制器所对应的码值为0-255，所以需要-1进行数据对齐（目前-1对齐是针对该产品而言，其它产品需要根据说明书来配置）。
9位为匹配电阻，10位使能接收数据，让DMX512控制器接收信号时，需要让该2位都拨至ON 有效位。
DMX512控制器输出模式控制方式说明：每个DMX512控制器占用4个通道，通道1为模式控制，通道2-4根据模式1不同而不同具体见下表：DMX512控台对10通道开始控制，那么拨码值就是10-1=9,将第1位和第4位同时拨至ON有效位那么，该控制器就占用10-13四个通道，10对应上表通道1功能，11对应上表通道2功能，12对应上表通道3功能，13对应上表通道4功能，那么下一个控制器只能拨码14或是6，否者拨码会有重叠造成控制混乱。
DMX512控制器使用说明
DMX512控制器使用说明DMX512（Digital Multiplex）是一种控制灯光、音响和特殊效果设备的通信协议。
DMX512控制器是用来发送和接收DMX512信号的设备，具有简单易用、功能强大的特点。
本文将详细介绍DMX512控制器的使用说明。
1.连接设备：将控制器与需要控制的设备进行连线。
通常使用的是XLR3针或5针连接线。
将DMX输出端口连接到设备的DMX输入端口。
确保连接正确可靠，避免出现虚焊或脱落导致的连接问题。
2.电源及信号连接：确认DMX控制器的电源已接通，并且设备间的信号线按照正确的顺序连接。
DMX512的标准规定，信号源始终连接在最远的终端，然后依次连接每个设备。
这样可以确保信号在各个设备之间的传输质量。
3.选择通道：DMX512控制器通常具有多个通道，每个通道控制一个设备或多个设备的一些属性。
选择要控制的通道，以确定控制的设备和效果。
4.设定亮度值：通过旋钮、按钮或数字键盘等方式，设定要发送的亮度值或效果值。
确保亮度值在有效范围内，以避免设备受损或效果失真。
5.预设场景：部分DMX512控制器具有预设场景的功能，可以通过预设场景来快速切换不同的灯光或音响效果。
通过选择预设场景号码或名称，即可实现场景的切换。
6.设置效果：一些DMX512控制器具有特殊效果的设置功能，例如慢速渐变、快速闪烁等。
通过选择效果类型以及速度参数，即可实现不同的特殊效果。
7.保存和调用：当设置好所需的灯光、音响或特效效果后，可以选择保存当前设置以备以后使用。
一些控制器还可以设置调用方式，例如手动调用或自动轮播等。
8.联动控制：多个DMX512控制器可以通过联动的方式进行控制，以实现更复杂的效果。
通过设置主控制器和从控制器，主控制器发送指令给从控制器，从而实现多个设备的同步控制。
9.调试和故障排除：在使用过程中，可能会遇到一些问题，例如设备不响应、亮度不均匀等。
可以通过DMX控制器的调试模式，查看信号传输情况，以及连接是否正确。
无线DMX512控制器收发模块
无线DMX512 收发模块简介：无线DMX512 收发模块以无线的方式传输标准的DMX512 数据，也可传输灯具与灯具间的联机数据。
该产品彻底解决了灯光控制台与灯，灯与灯之间数据的无线传输，完全去掉长期以来所依赖的双绞线。
在数据的传输过程中做到无时延，数据实时可靠！该产品采用2.4G全球开放ISM频段，免许可证使用.高效GFSK调制，32频道自由选择，抗干扰能力强.该模块历经多次改进最终成熟，以低廉的价格直接提供用户，使用成熟易用的接口，将以往难以驾驭的协议栈开发过程简化为串口与IO 口的简单操作，详细严谨的技术参数保证用户完全掌控网络性能，帮助客户实现“稳定高效，直接上手，一天做项目”。
模块为全速单向收发，发射模块只发不收，接收模块只收不发，在通信范围内可以一发多收，理论上接收模块数量不受限制。
适合领域:DMX512舞台灯光产品的升级换代产品外观：发送模块接收模块产品性能指标1•产品名称：2.4G无线DMX512收发模板2. 体积小巧，便于嵌入灯具内部使用3•传输标准的DMX512控台数据，也可传输灯具与灯具间的联机数据4.32组ID编码可设置，用户可在一个地方使用独立的32组无线网络而互不干扰.5•输入电压:DC3V-DC3.6V6.工作频段：2400-2483.5 MHz7•输出功率：-10 dBm -- 22.5 dBm （实测符合标称）8. 接收灵敏度：-97 dBm （实测符合标称）9. 信号改善：6dB （实测符合标称）10. 接收电流：25Ma11.149mA（@ 19 dBm）12.信号接口：CPU串行口AURT产品优势1. 本模块体积小，信号好，比同类产品都高5dB以上！2. 产品稳定可靠，性能卓越。
超大规模网络实际组网经验，多个工程实践的组网方案，常年运行未出故障！3. 从工程出发细致入微的细节控制。
可选独特的拨码设置地址方式，极大方便大规模网络工程实施！与灯具DMX接口联接示意图：设计建议：尽可能让模板的5V供电电源与灯具的其电路板5V供电分开电源部份选用稳压性能好的线性稳压管如1117、7805 等其放置的位置远离高频电路部份.模块为3.3V供电，DMX512协议。
DMX512灯光控制信号无线传输方案
基于CC1100设计的DMX512灯光控制信号无线传输系统（1）引言随着数字化技术和计算机技术的广泛普及，舞台和演播厅等灯光控制系统由传统的模拟控制转变为数字控制。
为了解决各厂家设备兼容性问题，美国剧场技术协会(USITT)制定了DMX512协议标准。
由于该协议简单实用，目前几乎所有的灯光及舞台设备生产厂商都支持该控制协议，使之成为灯光控制的国际标准。
由于协议规定DMX512信号通过EIA-485有线线缆进行传输，这就造成在条件不利于有线布线的环境下设备安装困难。
因此，设计一种短距离无线通信系统来代替有线线缆完成信号的传输就显得十分必要。
1 DMX512协议简介DMX512协议适用于一点对多点的主从式灯光控制系统，主控制器往总线发送控制时序，总线上的其他从灯光设备接收总线数据，提取其对应通道的数据，完成控制信号的接收。
协议规定控制信号数据包的传输通过异步通信的方式进行。
一个DMX512数据包包含起始码和512个数据帧。
数据帧内包含1个起始位(低电平)、8个位数据和2个停止位(高电平)，没有奇偶校验。
DMX512的信号数据传输率为250 kbps，数据帧每位宽度为4μs，发送一帧需要44μs。
一个数据帧代表了一路控制通道，因此该协议支持512路控制通道。
一般舞台灯光设备可以同时接受多路通道控制。
接受的通道数越多，接收的控制数据量也越大，灯光的表现能力也就越强。
譬如，某些舞台激光灯可以根据需要投射出不同图案、颜色甚至字符。
DMX512数据包的传输要符合一定的格式和时序要求。
主要包含1个至少88 μs的低电平输出起始标志(Break)、起始码帧、512个数据帧和最后的数据包结束标志(高电平)。
控制器和接收器只有满足DMX512数据包的时序要求，才能正常完成主从机之间的通信。
具体的信号时序如图1所示。
2 系统硬件设计2．1 系统设计框图系统设计的目的是利用无线传输代替有线电缆，解决有线布线困难的问题，因此在设计上必须满足轻便易安置的条件，以保证与原有线系统无缝结合。

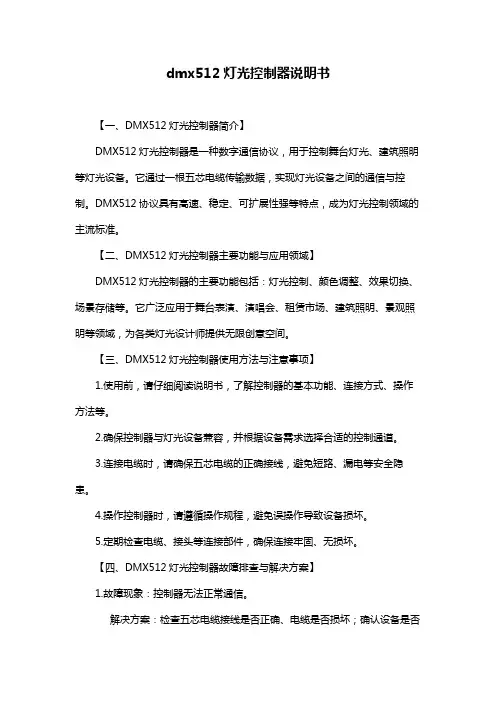

dmx512灯光控制器说明书
dmx512灯光控制器说明书【一、DMX512灯光控制器简介】DMX512灯光控制器是一种数字通信协议，用于控制舞台灯光、建筑照明等灯光设备。
它通过一根五芯电缆传输数据，实现灯光设备之间的通信与控制。
DMX512协议具有高速、稳定、可扩展性强等特点，成为灯光控制领域的主流标准。
【二、DMX512灯光控制器主要功能与应用领域】DMX512灯光控制器的主要功能包括：灯光控制、颜色调整、效果切换、场景存储等。
它广泛应用于舞台表演、演唱会、租赁市场、建筑照明、景观照明等领域，为各类灯光设计师提供无限创意空间。
【三、DMX512灯光控制器使用方法与注意事项】1.使用前，请仔细阅读说明书，了解控制器的基本功能、连接方式、操作方法等。
2.确保控制器与灯光设备兼容，并根据设备需求选择合适的控制通道。
3.连接电缆时，请确保五芯电缆的正确接线，避免短路、漏电等安全隐患。
4.操作控制器时，请遵循操作规程，避免误操作导致设备损坏。
5.定期检查电缆、接头等连接部件，确保连接牢固、无损坏。
【四、DMX512灯光控制器故障排查与解决方案】1.故障现象：控制器无法正常通信。
解决方案：检查五芯电缆接线是否正确、电缆是否损坏；确认设备是否支持DMX512协议。
2.故障现象：控制器无法控制灯光设备。
解决方案：检查灯光设备接线是否正确、控制器通道是否匹配；确认设备是否正常工作。
3.故障现象：控制器无法存储场景。
解决方案：检查存储卡是否正常、文件格式是否正确；重新设置存储参数。
【五、总结】DMX512灯光控制器作为一种专业灯光控制设备，为灯光设计师提供了丰富的创意可能性。
正确使用和维护控制器，可以确保设备长期稳定运行，发挥最佳性能。
在使用过程中，请务必遵循操作规程，确保人身和设备安全。
DMX512解码模块规格书
DMX512 解碼模塊fc&產品概述■本品為一款DC 供電的DMX512解碼模塊，可把DMX512差分信號按地址解碼為對應燈具的 號輸出。
■在控制器的控制下可以實現多種變化效果。
省去DIP 硬體開關，相關■參數通過使用DMX512配置控制器直接配置。
■體積小，適合於小體積的產品內使用。
冠產品特色L 適用范圍■外形小巧，可以用於各種DMX512控制燈具的信號解碼；有一定的負載輸出能力，可直接驅 動小型的燈具。
気i二 1 ■輸入電壓範圍：DC7.5V 〜DC24V 具有三路輸出，每路最大驅動電流為 300mA ，可以直■接驅動小型負載。
無需DIP 硬體開關，能適用於多種應用場合。
-靠性，能防止因一個損壞而影響後續單元正常工作的情況出現。
■制器能實現地址編輯、故障檢測、花樣顯示、功能檢測等功能。
■的DMX 信號相容，可以與各種標準 DMX 控制器配合使用。
具有並聯傳輸的可 通過DMX512配置控 組成的系統與標準PWM 信鬲產品標準規格表:%典型性能參數:■最大無損范圍:r模连线小恿图模组3模组n+l 控制器一浚J一■】4h乏r二-旺理硏專J11『-"士隼模组n90iJ■9■一JWt _________0 —©--0-1fl3I模am®J1^一g：4—1^- —模纽xiQX於一□h直接應用：注：A.本應用常用於小功率LED燈。
B.小功率的串聯燈數目由供電電壓決定。
C.串接電阻的目的是限制LED的電流，限流的大小為LED的允許電流值決定。
D.並接的LED串數量以不超過本模組的允許最大電流500MA為原則。
k擴展應用：LED 燈。
注：A.本應用可以通過外加大功率三極管或場效應管進行擴展功率，常用於中小功率B.擴展電路的目的是增加輸出帶負載的能力，即可帶更多的LED燈。
C.其他的限制同基本電路。
L恒流應用：注：A.本應用可以通過外加恒流晶片或恒流模塊以達到電流恒流的目的，常用於大功率LED燈。
DMX512(192)控制台简单使用说明
DMX512（192）控制台简单使用说明DMX512是一种常用的控制协议，广泛应用于舞台灯光、灯光装置、摄影、电视广播等领域，是一种数字化的控制协议，提供了实时和精确的信号传输。
DMX512协议的控制台是用于发送和接收DMX512信号的设备，可以用来控制连接在DMX512网络上的灯光设备。
以下是DMX512控制台的简单使用说明。
1.功能和控制面板概述：DMX512控制台通常具有多个通道，每个通道可以控制一种不同的灯光设备。
控制台的控制面板上通常会有一些旋钮、推子、按钮和显示屏等控件。
旋钮和推子用于调整灯光设备的亮度、颜色和效果等参数，按钮用于触发灯光设备的开关和场景存储功能，显示屏用于显示当前的控制状态和参数设置等信息。
2.连接与设置：将控制台与灯光设备通过DMX512信号线连接起来，确保线路连接正确并稳定。
然后，打开控制台电源，在控制面板上找到“设置”或“设定”按钮。
进入设置界面后，根据提示设置控制台的DMX通道数量和其他相关参数。
通常，默认的DMX通道数量为512个，可以根据实际应用需要进行调整。
3.场景与程序：控制台通常支持场景和程序的存储和调用。
场景是一组灯光设备在特定亮度、颜色和效果等参数下的状态集合，程序是一组场景的有序排列。
可以通过控制面板上的按钮将场景和程序保存到控制台的记忆中，并可以随时调用和切换。
4.通道控制：根据需要，选择要控制的通道，通常通过控制面板上的旋钮、推子或触摸屏等方式进行。
调整旋钮或推子的位置可以改变灯光设备的亮度、颜色和效果等参数。
控制台通常还具有预设按钮，可以直接切换到预设的亮度、颜色和效果等参数。
5.灯光效果设置：控制台通常还支持灯光效果的设置和调整。
可以通过选择特定的场景或程序，并通过控制面板上的按钮或旋钮等方式，调整灯光设备的效果参数，例如闪烁速度、色彩渐变方式等。
具体的操作方法可以根据控制台的说明书查询。
6.联动控制与互动模式：有些控制台还支持联动控制和互动模式的功能。
DMX512中继器产品说明书
广州中大中鸣科技有限公司
用户手册
警告！
使用前须知：
● 在对本设备进行接线前，请先断开电源。
● 长时间不使用本设备，请将电源插头拨离插座。
● 本设备只能连接用户手册中记载或设备上标明的电源类型。
● 请将本设备置于通风干燥处，防止靠近热源，远离阳光直射、机械振动、潮湿和较多
灰尘的环境，以及避免置于其它热辐射物体的顶部。
● 别让易燃品、金属品或液体掉进入本设备，以免受损。
● 当要移动本设备时，应先拨除电源插头。
● 解除电源插头时切勿仅拉电缆，须抓住电源插头拔下。
目录
1. 产品概述
1.1产品介绍
DMX 中继器（以下简称中继器）主要用于DDU （或分线器）与DMX 灯具间的长距离（大于
100米）连接，能够增强DMX 信号，以增加传输距离，起中继作用。
产品主要包含：
二. 产品连接说明
2.1 外形及接口说明如图2.1
图2.1
2.2 电源电路板接口说明如图2.2
2.3 中继器电路板接口说明如图2.3
RS485信号输出端
OUT1，信号定义及接
法同输入端INPUT
2.4 产品整体连接示意图
三．性能参数
1. 输入电压：交流220V ;
2. 输入信号：RS485; 3．输出信号：RS485;。
无线遥控DMX512控台说明书
LED调光台无线遥控DMX512控台型号：DISCO240感谢选用我公司生产的DMX512控台（型号：DISCO 240），为了更好地使用和发挥DISCO 240电脑灯控制台的特点，在操作使用前，请仔细参阅说明书。
一参数指标二安全使用注意事项●控制台必须接安全大地线。
●应避免带电拨插通讯电缆。
●开机顺序：请先打开所有受控制的电脑灯电源，然后再打开控制器电源，否则易损坏控制器。
●注意防潮湿、防水、防尘、防静电，定期维护清洁。
三装箱清单DISCO 240控制台………………………1台电源线……………………………………1根5V电源适配器…………………………..1个无线DMX512发射器…………………..1个用户说明书………………………………1份产品合格证………………………………1份四安装方法●将无线DMX512发射器插入控制台背面卡侬座；●将5V电源适配器输出插头插入无线DMX512发射器电源插孔；●将5V电源适配器插入电源插板（AC220V）；●将电源线输出插入控制台背面电源插座，输入插入电源插板（AC220V）。
五通讯电缆●采用特征阻抗为120欧双绞屏蔽线，如电缆超过200米或灯数量较多，应加信号放大器，并在最后一台灯加接终端电阻（100欧）。
●通讯电缆1脚为地（GND），2脚为信号正，3脚为信号负，在使用过程中不可接反接错。
●通讯电缆应单端接地屏蔽。
●通讯电缆应避免同强电一齐布线。
六D M X512地址分配DISCO 240控制台使用DMX512的1~240通道，其中1~192路为控制电脑灯用通道，可以控制16通道以内的电脑灯12台，从193开始为调光器用通道，地址分配如下：七通讯电缆连线及电脑灯地址码示意图注：当信号连接电缆过长时，需要加DMX信号放大器，并且在最后一台灯的信号座，加信号终端电阻（100欧）。
八面板及功能区域图九面板功能区域说明十双功能键区说明增加场景步十一L C D液晶屏显示信息说明【【十二电脑灯程序（场）的编辑1 按【BLACK】键，使该LED指示灯熄灭。
10 无线DMX512-WIFI说明书解析
产品照片一、产品概述DMX-WIFI便携性控制器为本公司DMX512综合控制系统平台之一，业内领先使用AP功能的控制器，并具有相应的系统著作权，具备PC、移动手机及多客户端同时在线控制模式，支持信号数字及滑杆式接收分析、多通道并发控制等模式，具有信号切换功能，与我公司其他产品可配套或独立使用。
二、硬件属性(一)、基本参数◆工作温度: -20-60℃◆工作电压: DC9V(配套专用适配器)◆最大功耗: <0.5W（用户根据需要选配）◆支持最大通道: 1024/2048◆外形尺寸: L110*W66*H43 MM◆天线接口: SMA标准口◆发射功率: <15dBm◆无线安全: 无线MAC地址过滤，64/128/152位AES加密，WPA-PSK/WPA2-PSK、WPA/WPA2安全机制 ◆ 网络标准: IEEE 802.11n 、IEEE 802.11g 、IEEE802.11b ◆ 工作频率: 2.4~2.4835GHz ◆ 传输距离: 0~300M ◆ 电气隔离: 支持 ◆ 静电保护: 支持 ◆ 支持悬挂面板: 选配(二)、接口说明图2-1(三)、接线说明DMX512信号接口 信号切换开◆采用常规的DC电源座子作为电源输入接口，并配备DC插头◆采用标准三芯卡龙座作为信号输入、输出接口◆连接示意图图2-2三、产品功能及使用说明接上标配电源适配器，打开电源开关【POWER】按键，此时Power电源指示灯会常亮：(一)、软件安装1、在官方网站下载YICO-DMX手机版软件，并通过手机助手等软件把YICO-DMX软件安装到手机上。
(二)、客户端连接1、打开手机WIFI网络，连接DMX ( 加四位数字)的网络；2、打开YICO-DMX软件（图2-3），在窗口的左上角有个灯，如果灯为灰色，说明没有连接上DMX-WIFI设备，反之表示连接上（图2-4）。
图2-3图2-4(三)、接收模式1、点击【接收】选项卡，切换到接收模式，该模式采用两种显示方式：数值显示（图2-5）与滑杆显示（图2-6），通过这个两种显示方式，能直观的看到各通道的数据信息以及滑杆的变化状态；图2-5图2-6(四)、控制模式1、点击【控制】选项卡，切换到控制模式，通过滑杆控制灯光，点击【锁定】按钮（默认是锁定状态），可以实现对DMX-WIFI设备独享操作，其它用户就不能操作，当本手机出现异常或待机5S后则设备自动解锁，其他设备可进行控制；图2-7(五)、设备控制模式1、点击【设备】选项卡，切换到设备控制模式，可对设备信息进行添加、修改、备注、删除和控制操作，点击【锁定】按钮，可以实现对DMX-WIFI设备独享操作，其它用户就不能操作，解锁状态可与其他手机或PC用户并行对不同设备进行控制（如图2-8,2-9）；图2-8图2-9(六)更多1、点击【更多】选项卡，可显示软件版本信息、终端版本信息、联系电话以及公司邮箱等信息（图2-10）；图2-10(七)信号线切换1、由于部分厂家的产品存在信号线D+、D-存在反接的问题，本产品提供信号切换开关，按键弹起，为正常标准接法，按下则为反向接法。
DMX512无线组网收发器-桌面版产品说明书
DM无线组DMX512-ZIGNET无线组网收发器-桌面版一、 产品概述DMX512-ZIGNET 无线组收发控制系统中的产品之一，在灯领域，并针对无线通信自主创支持点对多点、多点对多点的通讯距离长等特点，本产品可有多种型号，用户可根据需要二、 基本参数◆ 工作温度:-25-85◆ 工作电压:DC6~2◆ 最大功耗:< 0.5W ◆ 支持通道: 512 ◆ 工作频段： 2.4GHz ◆ 传输距离: 500~10◆ 外形尺寸: L66*W 三、 功能特点1、自主开发的ZDMX512-EV32、使用了DSSS无线扩频技术组收发器（全自动收/发调制解调器）作为壹科物联网在灯光行业中率先将物联网无线组网技术融入到DMX 自主创新设计出一套ZDMX512-EV3协议（完全兼容DMX 点的无线组网，具有使用灵活、自动收发、自由组网品可独立使用或与我公司同类型其他产品配套使用据需要自行选购。
85℃ C6~20V 0.5W4GHz00~1000M66*W66*H43 MMEV3协议，完全兼容DMX512标准协议。
频技术，信号传输距离达1000-1500米，信号无延时物联网DMX512综合DMX512灯光控制DMX512协议），组网、信号无延时、使用。
同类型产品具延时。
3、具有集发射接收中继路由于一体的全自动组网模式。
4、16段自跳频分组，抗干扰能力更强。
5、内置异常监控程序，连续24小时工作无异常。
6、支持热切换技术，收发热切换和信道热切换。
四、 接口及接线说明◆采用常规的DC电源座子作为电源输入接口，并配备DC插头◆采用SMA标准天线接口◆ 采用标准三芯卡侬五、 组网示意图1、一个发送端，多个接收端侬座作为信号输入、输出接口接收端2、采用中继实现远距离通讯3、跨障碍物解决方案六、 产品功能及使用说1、就绪状态通讯使用说明接上标配电源适配器，打开电源开关【POWER 】按键，此时Power 电源指示灯会常亮，Mode 指示灯和Net 指示灯一秒闪烁一次，此时收发器处于工作就绪状态。
XLR-WI-DMX无线DMX512收发器
软件版本:V2.5特点：●支持自适应跳频技术。
系统自动规避其他用户，如无线局域网，从而避免彼此干扰。
●双频发射技术：每一个DMX 数据最少用两个不同的频点来发射，大幅提高数据发送的可靠性和准确性●利用数据安全和数据还原技术，共同确保数据在有干扰的情况下仍能准确无误地传输，使整个无线传送系统与有线传送系统的效果一致。
●支持与瑞典W-DMX TRX（G3、G4、G4S）和国内多种无线DMX512发射器与接收器完全兼容。
●传送数据类型：标准DMX512数据、主从联机数据● 2.4G ISM频段免许可证使用. 高效GFSK调制.双模通信设计●最多可达16组固定ID码；并具对码模式支持更多无线分组●DMX512标准3P、5P通信接口●PVC薄膜轻触按键，性能优越●可拆式天线维护方便●6种通讯方式可供选择适合:舞台灯光、大型文艺演出、体育馆灯光、临时舞台演出、城市灯光系统、电视台、会议中心、专业剧院、主题公园、歌舞厅、酒吧和小型文艺演出 .外观：描述：1：3针或5针卡侬头 2：5VDC电源输入 3：ID指示 4：ID调节按键 5：RF天线 6：防滑线软件版本:V2.5产品性能指标1. 产品名称：2.4G无线DMX512收发器2. 兼容主流无线DMX512通讯协议3. ID编码可设置，用户可在同一个地方使用多组无线DMX网络而互不干扰.4. 智能识别DMX512控台通道数，最多512通道5. 智能识别灯具主从联机数据6. 输入电压：5VDC 500mA MIN（内负外正）7. 通讯距离：2公里（空旷地，视环璄的不同而有所改变）8. 2.400-2.525G ISM频段126个频点.，双模跳频设计.9. 最大发射功率：19.5 dB10.接收灵敏度：-102 dB11.DMX信号接口：3PIN或5PIN，母插或公插操作说明：A．控制模式：1.进入控制模式的方式●按住按键上电，直接进入控制模式●任何运行模式下长按按键时间大于10秒，进入控制模式2.刚进入控制模式时的状态●XLR-WI-DMX-A指示灯亮白光，此时按键松开显示的是上次工作模式●XLR-WI-DMX-B数码管显示H.O.U.P，此时按键松开显示的是上次工作模式3.控制模式下选择工作模式方法每按一下按键（时长<3S）切换一种工作模式,选好后按住按键不放，时长>3S显示为刚进入控制模式的状态，此时松开按键进入选定的工作模式，此选定的工作模式产品会记忆，下次使用时不用重新设置。
无线DMX512收发模块板
增强型无线DMX512模块收发板MODE：DEVICE-WI-DMX 简介：应客户要求设计此DMX512模块板。
有如下特点：●与原产品完全兼容●标准2.54双排10P插针●完全不用在机箱上专为无线板开孔：按键、指示灯和电源开关。
真正做到无线与主板功能一体●自动切换：有线、无线●功能可扩展适合领域:无线DMX512舞台灯光产品的升级换代与本厂产品完全兼容：产品性能指标:1. 产品名称：2.4G无线DMX512收发模板2. 体积小巧，便于嵌入灯具主板使用3. 126个频段自动跳频,16组ID编码可设置4. 输入电压：5VDC5. 通讯距离：2公里（空旷地）6. 工作频段：2.4G ISM,126个频段.7. 最大发射功率：20dBm8.接收灵敏度：-94dBm产品外观：PCB孔位：引脚及其功能：评估板图片：模块与评估板组装图片：评估板说明：J2：DMX 信号输入输出排针，与原PCB 款无线一样 J1：按上面的图与模块板相接S1：评估板上RS485（SN75176）输入输出控制S2：模块功能开启/关闭控制按键，按下禁用无线功能S3：ID调节按键，按一下ID加1D1-D4：ID指示灯D5：模块串行输出信号指示D6：模块串行输入信号指示**********板上有两个用于固定的镙丝孔位，可与之与主板相连************利用评估板对模块工作测试：J2按原无线PCB的方式接好，ID相对应●作为接收：不作任何操作，当收到无线信号时D5会亮，J2会输出DMX信号●作为发送：J2输入DMX信号，按下S1键，此时D6会亮，DMX信号会通过无线发送出去灯具主板编程技巧：●评估板上的三个按键在实际使用中均使用主板上的单片机来控制●模块板上的ID可以读取后在主板上的LED数码管、指示灯、字母型LCD或采屏TFT上显示，其显示的值建议使用：0、1、2、3、4、5、6、7、8、9、A、B、C、D、E、F这16个字符，以与现在市面上的字符相对应。
灯光控制无线DMX512收发模块
操作说明
1. 按一下按键显示当前的 ID 设置，再按进行 ID 设置，每按一下 ID 数值加 1 2. 工作状态： LED 常亮：没有 DMX 或无线信号 红色 LED 闪动：发送 绿色 LED 闪动：接收
规格
外形 尺寸：70 x 18 x 10 mm （带天线） 重量：30 g 系统信息 CPU：32 位 ARM 内核 无线参数 通讯距离：600 米（空旷场所，视环璄的不同而有所改变） 工作频段: 2.400 - 2.4835GHz, ISM, 126 个频段 调制方式: GFSK 最大发射功率: 23dBm 接收灵敏度: -94dBm DMX 信号接口 RS485 工作环境 工作温度：-40~85°C, 5~95%RH 湿度 存储温度：-65~150°C, 5~95%RH 湿度 电源需求 电源输入：5 VDC, ±5% 电源功耗：500 mA@5 VDC max. 可靠性 自动重新启动定时器：内建 WDT 保修 保修期：5 年
LC-512M 规格书
LC-512M
无线 DMX512 收发器
标准2.54间距4芯接口 传输无延迟，无丢包 收发一体，自动切换 三基色LED显示工作状态和参数，
单键操作 126个频段自动跳频，自动选择无
干扰频段，保障通讯的可靠性 可设置 7 组 ID 码，用户可在一个
DMX512控制系统规格书
DMX512控制系统规格书一，写码器特性：1，标准DMX512信号输出。
可对本公司的DMX512解码模块进行编号。
2，控制器本身内置有静态色，频闪，渐变，跳变，流星等共计19种变化程序，可用于演示，测试，亦可作为DMX512控制台来使用。
3，配有一个适配电源，亦可选配电池。
4，配有RF无线发射器，功能和控制面板一一对应。
可远程操作。
5，四位数码管同步显示操作及运行状态。
6，具有记忆功能。
每次上电，控制器会恢复到断电前的模式及状态。
操作方法：1，先把写码器的DMX+，DMX-，GND与灯具的DMX+，DMX-，GND对应连接起来，2，给灯具上电，同时也给写码器上电。
如果写码器处于演示状态，长按“FUNC”3秒以上，这时会转换到写码状态，数码管上会显示以“A”为开头的三位数字，即为将要写入的编号，按“UP”和“DOWN”键调到欲写入的编号，按一下写码器上的“FUNC”键，这时，灯具会跳变几秒，并回到渐变状态。
这时表示写码成功。
3，在演示状态下，共计19种演示程序供选择，通过按“FUNC”来选择，每按一下，跳到下一个程序演示，通过“UP”，“DOWN”键来调节变化速度，共9级变化速度。
二，DMX512解码恒流控制器特性：1，标准DMX512信号解码，并控制三路恒流输出。
2，信号采用并联方式，系统中的个别节点损坏，不影响其它节点正常工作。
3，输入电压具有12V，24V，36V，48V等多种版本选择，输出电流可以根据需要调节，最大可调到1A。
4，具有3通道和6通道可选择。
没特别说明默认3通道。
使用方法：1，根据灯具灯珠数量，选择好所需的电压及电流版本。
将输出端的三组线分另与红绿蓝三组LED连接好，将DC24+连接好开关电源的正极，GND连接开关电源的负极。
DMX+，DMX-，GND分另与控制台或写码器的DMX+，DMX-，GND连接起来。
2，上电时，如果解码器信号线没有连接控台。
会自动跑内置的渐变程序。
工程接线示意图：海联兄弟电子科技有限公司TEL:189********。
DMX512无线灯光控制使用说明及指引
RFXP 极致科技有限公司
DMX512无线收发调制解调器的适用于 无线收发调制解调器的适用于
电脑灯控制台 舞台灯光控制 大型文艺演出 体育馆灯光控制 临时舞台演出 城市灯光系统 电视台 会议中心 大学或专业剧院 主题公园 歌舞厅、酒吧和小型文艺演出 DMX512无线收发调制解调器的使用方法 无线收发调制解调器的使用方法 采用3芯XLR连接器的针口分配 针线 信号 1屏蔽 地/0伏 2内部导体（黒） 数据– 3内部导体（白） 数据＋
DMX512无线灯光控制使用说明及指引 无线灯光控制使用说明及指引
感谢您选用新一代多频道，超强纠错能力，抗空中干扰的无线DMX512调制解调器！ 在使用前请详细阅读以下说明及指引。
简介 DMX512协议最先是由USITT（美国剧院技术协会）发展成为从控制台 用标准数字接口控制调光器的方式，但是传统上的信号传输依赖于485接 口方式的双绞线，在使用灵活上大打折扣！而基于TCP/IP的无线传输由 于时延大，控制数据实时性差等，也很难满足需求！ DMX512无线收发调制解调器，为极致科技有限公司最新产品。 DMX512无线收发调制解调器以无线的方式传输DMX512协议标准的数据。 该产品彻底解决了DMX512协议灯光控制台与灯之间数据的无线传输，完 全去掉长期以来所依赖的双绞线。在数据的传输过程中做到无时延，数 据实时性好和可靠！
RFXP 极致科技有限公司
020-88596356
电 协议 外 型
源 传输容量 尺 寸
DMX512无线收发调制解调器使用直流电源，电 由所配送的AC TODC提供， 也就是220V供电。
压+6V，
DMX512无线收发调制解调器标准产品符合国际通用的 DMX512协议，可支持连续数 据传输
无线DMX512收发器
无线DMX512收发器(GN-WF-RX、GN-WF-TR)【使用说明书】REV 2.32010.07.10无线DMX512发射器（GN-WF-TR）无线DMX512接收器（GN-WF-RX）广南电子有限公司目录第一章产品简介 (3)1.1产品功能简介 (3)1.2主要性能特点 (3)1.3产品示意图 (3)1.4硬件接线说明 (4)卡侬输入座（XLR）接法，如右图所示 (4)卡侬输出座（XLR）接法，如右图所示 (5)网线座（RJ-45）接法 (5)通过无线DMX512收发器，DMX512控制器与灯具接线示意图 (5)第二章产品使用方法 (6)2.1 DMX512收发器数码管显示及操作说明 (6)发射部分 (6)接收部分 (6)2.2 DMX512收发器正常工作说明 (6)可靠工作条件(无线DMX512发射器与无线DMX512接收器) (6)操作步骤. (无线DMX512发射器与无线DMX512接收器) (7)2.3 将DMX512收发器做为DMX512放大器或转接器。
(7)第三章配件及外形尺寸 (8)3.1 产品外形尺寸 (8)3.2 产品及随机配件: (8)3.3 选配本公司生产的平板天线，最大通信距离大于1000米 (8)第四章故障排除及维护 (9)23第一章 产品简介1.1产品功能简介无线DMX512收发器以无线的方式传输标准的DMX512协议数据。
该产品用于DMX 控制台与灯，灯与灯之间的无线数据传输，代替长期以来所依赖的双绞线。
在数据的传输过程中做到无延时，数据实时可靠！该产品采用2.4G 全球开放ISM 频段，是一款价格低廉，功能强大的无线DMX512收发器。
广泛适用各个不同厂家的DMX512控制器。
1.2主要性能特点●多达到252个信道,每个信道间隔200KHz 。
●39级可调功率输出,从-50dBm 至20dBm,点对点可视通信距离大于1000米●工作于ISM 频段，2.4-2.4835 GHz 免许可证使用.●近万组密码可供设置，保证多台无线DMX512收发器同一区域使用不受干扰。
DMX512无线组网收发器-灯勾版产品说明书
◆ 工作温度: -25-85℃
◆ 工作电压: AC220V ◆ 最大功耗: < 1W ◆ 支持通道: 512 ◆ 工作频段： 2.4GHz ◆ 传输距离: 500~1000M ◆ 外形尺寸: L150*W100*H40 MM
三、 功能特点
1、将物联网无线组网技术融入并应用到 DMX512 灯光控制领域。 2、针对无线通信自主创新设计 ZDMX512-EV3 协议（完全兼容 DMX512 协议）。 3、信号无延时、使用灵活、自由组建网络。 4、可实现 20 级----8KM 以上无线信号接力续传。 5、具备多点对多点的自动收发功能。 6、具备自动信号搜索连接功能。 7、采用 DSSS 直接序列扩频技术，超强抗干扰性能。 8、在抗干扰能力、稳定性、传输距离、信号加密等方面比常规的 2.4G 无线模块具有绝对 优势。
深圳市壹科物联网技术有限公司
产 品 说 明 书
DMX512-ZIGDD 无线组网收发器-灯勾版
一、 产品概述
DMX512-ZIGDD 无线组网控制器（全自动收/发调制解调器）作为壹科物联网 DMX512 综 合控制系统的产品之一，在灯光行业率先将物联网无线组网技术融入并到 DMX512 灯光控制 领域，并针对无线通信自主创新设计出一套 ZDMX512-EV3 协议（完全兼容 DMX512 协议）， 支持点对多点、多点对多点的无线组网，具备信号无延时、使用灵活、自由组建网络(可实 现 20 级---8KM 以上无线信号接力续传)、信号切换、自动收发、自动搜索信号连接等功能 特点，且采用了 DSSS 直序列扩频技术，具有超强抗干扰性能，本产品可独立使用或与我公 司同类型其他产品配套使用。同类型产品具有多种型号，客户可根据需要自行选购。
4、 组网功能 当通讯距离大于收发器信号的覆盖半径时，可在发送端与接收端增加一个通讯节点（本
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
无线DMX512收发模块
简介：
无线DMX512收发模块以无线的方式传输标准的DMX512数据，也可传输灯具与灯具间的联机数据。
该产品彻底解决了灯光控制台与灯，灯与灯之间数据的无线传输，完全去掉长期以来所依赖的双绞线。
在数据的传输过程中做到无时延，数据实时可靠！
该产品采用2.4G全球开放ISM频段，免许可证使用. 高效GFSK调制，29频道自由选择，抗干扰能力强.
该模块历经多次改进最终成熟，以低廉的价格直接提供用户，使用成熟易用的接口，将以往难以驾驭的协议栈开发过程简化为串口与IO 口的简单操作，详细严谨的技术参数保证用户完全掌控网络性能，帮助客户实现“稳定高效，直接上手，一天做项目”。
模块为全速单向收发，发射模块只发不收，接收模块只收不发，在通信范围内可以一发多收，理论上接收模块数量不受限制。
适合领域: DMX512舞台灯光产品的升级换代
产品外观：
发送模块 接收模块
产品性能指标
1. 产品名称：
2.4G 无线DMX512收发模板
2. 体积小巧，便于嵌入灯具内部使用
3. 传输标准的DMX512控台数据，也可传输灯具与灯具间的联机数据
4. 29组ID 编码可设置，用户可在一个地方使用独立的29组无线网络而互不干扰.
5. 输入电压： DC3V-DC3.6V
6. 工作频段：2400-2483.5 MHz
7. 输出功率： -10 dBm -- 22.5 dBm （实测符合标称）
8. 接收灵敏度：-97 dBm （实测符合标称）
9. 信号改善： 6dB （实测符合标称）
10. 接收电流： 25Ma
11. 149mA （@ 19 dBm ）
12. 信号接口： CPU 串行口AURT
产品优势
1.本模块体积小，信号好，比同类产品都高5dB 以上！
2.产品稳定可靠，性能卓越。
超大规模网络实际组网经验，多个工程实践的组网方案，常年运行未
出故障！
3.从工程出发细致入微的细节控制。
可选独特的拨码设置设置地址方式，极大方便大规模网络工程
实施！
与灯具DMX接口联接示意图：
设计建议：
✧尽可能让模板的5V供电电源与灯具的其电路板5V供电分开
✧电源部份选用稳压性能好的线性稳压管如1117、7805等
✧其放置的位置远离高频电路部份.
✧模块为3.3V供电，DMX512协议。
在连入设备时需通过MAX3485、SP3485等3.3V工作电压的
485芯片转换电平，注意不应采用5V工作电压的MAX485等芯片以免烧坏模块。
✧引脚定义：
GND：接地端，连接地。
VDD：电源端，连接3~3.6V电源。
P2.2：485使能端，同时连接485芯片的~RE/DE端，用于模块控制485芯片的输入/输出。
P1.7：RX，模块接收数据。
P1.6：TX，模块发送数据。
P1.0：LED，串联连接LED和330欧电阻到地，高电平时LED点亮。
P0.4~P0.0：频段选择。
P0.4为高位，P0.0为低位，内部下拉的输入IO口，放空或下拉对应位IO口设置为0，上拉设置为1，组成5bit频段选择输入。
✧模块为2.4G的ISM频段，可调的射频中心频率范围2395MHz~2507MHz，每4MHz频率划分为
一个信道，总共为29个信道。
信道通过P0.4~P0.0的5bit输入来确定，P0.4为高位，P0.0为低位，内部下拉，放空或下拉指定IO口对应位为0，上拉对应位为1，可设置0b00000~0b11111共32个值。
但是，由于只有29个信道（0~28）可供使用，屏蔽了29、30、31这三个设置值，如果误设为这三个值，模块将不工作，LED灯将快速闪烁。
✧设备上电时，指示灯常亮，并每8~10秒闪烁一次。
发射模块的串口接收到完整的一个DMX512
帧时将LED反向，接收模块接收到完整的一个射频帧并输出DMX512时将LED反向。
因此在正常数据收发时LED将会根据收到的帧速率而闪烁。
由于射频帧率可能比DMX512帧率低，因此接收模块的LED闪烁频率可能会低于发射模块。
当射频信号受干扰时，接收模块接收到的完整帧率降低，因此接收模块的LED闪烁频率降低，可以通过其闪烁频率辅助判断信道情况。
信道设置值错误超范围时LED快速闪烁。
注意事项：
✧收发板不可私自维修.需要维修时返回生产厂商处理。
