电子工艺实习实验报告--AM收音机的调试及组装

合集下载

关于收音机电子工艺实习报告4篇

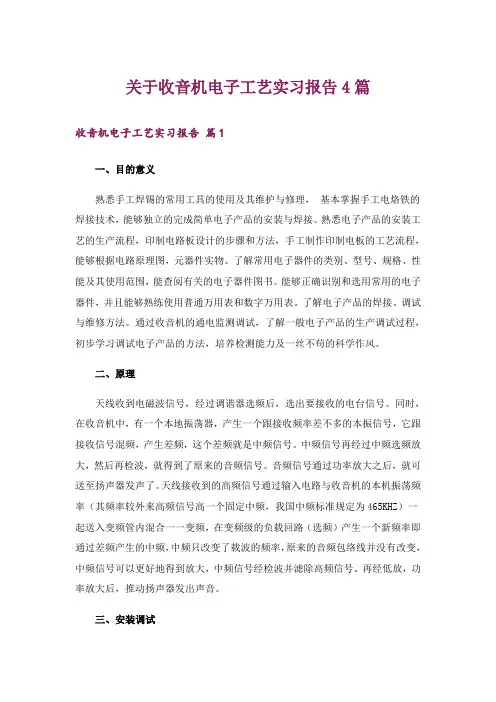

关于收音机电子工艺实习报告4篇收音机电子工艺实习报告篇1一、目的意义熟悉手工焊锡的常用工具的使用及其维护与修理，基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。

熟悉电子产品的安装工艺的生产流程，印制电路板设计的步骤和方法，手工制作印制电板的工艺流程，能够根据电路原理图，元器件实物。

了解常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。

能够正确识别和选用常用的电子器件，并且能够熟练使用普通万用表和数字万用表。

了解电子产品的焊接、调试与维修方法。

通过收音机的通电监测调试，了解一般电子产品的生产调试过程，初步学习调试电子产品的方法，培养检测能力及一丝不苟的科学作风。

二、原理天线收到电磁波信号，经过调谐器选频后，选出要接收的电台信号。

同时，在收音机中，有一个本地振荡器，产生一个跟接收频率差不多的本振信号，它跟接收信号混频，产生差频，这个差频就是中频信号。

中频信号再经过中频选频放大，然后再检波，就得到了原来的音频信号。

音频信号通过功率放大之后，就可送至扬声器发声了。

天线接收到的高频信号通过输入电路与收音机的本机振荡频率（其频率较外来高频信号高一个固定中频，我国中频标准规定为465KHZ）一起送入变频管内混合一一变频，在变频级的负载回路（选频）产生一个新频率即通过差频产生的中频，中频只改变了载波的频率，原来的音频包络线并没有改变，中频信号可以更好地得到放大，中频信号经检波并滤除高频信号。

再经低放，功率放大后，推动扬声器发出声音。

三、安装调试1.检测（1）通电前的预备工作。

（2）自检，互检，使得焊接及印制板质量达到要求，特殊注意各电阻阻值是否与图纸相同，各三极管、二极管是否有极性焊错，位置装错以及电路板铜箔线条断线或短路，焊接时有无焊锡造成电路短路现象。

（3）接入电源前必须检查电源有无输出电压（3V）和引出线正负极是否准确。

初测。

（4）接入电源（注意+、-极性），将频率盘拨到530KHZ无台区，在收音机开关不打开的情况下首先测量整机静态工作总电流，然后将收音机开关打开，分别测量三极管T1～T6的E、B、C三个电极对地的电压值（即静态工作点），将测量结果填到实习报告中。

电工电子实习报告收音机(共8篇)

电工电子实习报告收音机〔共8篇〕第1篇：收音机电子电工实习报告一、实习内容：(1)学习识别简单的电子元件与电子线路；(2)学习并掌握收音机的工作原理；(3)按照图纸焊接元件，组装一台收音机，并掌握其调试方法。

二、实习器材介绍：(1)电烙铁：由于焊接的元件多，所以使用的是外热式电烙铁，功率为30 w，烙铁头是铜制。

(2)螺丝刀、镊子等必备工具。

(3)松香和锡，由于锡它的熔点低，焊接时，焊锡能迅速漫步在金属外表焊接结实，焊点光亮美观。

(4)两节5号电池。

三、实习目的：电子技术实习的主要目的就是培养我们的动手才能，电子技术实习使我们对电子元器件识别，相应工具的操作，相关仪器的使用，电子设备制作、装调的全过程，掌握查找及排除电子电路故障的常用方法有个更加详实的体验，有助于我们对理论知识的理解，帮助我们学习专业知识。

使我们对电子元件及收音机的装机与调试有一定的感性和理性认识，打好日后深化学习电子技术根底。

同时实习使我获得了收音机的实际消费知识和装配技能，培养理论联络实际的才能，进步分析^p 问题和解决问题的才能，增强独立工作的才能。

同时也培养同学之间的团队合作、共同讨论、共同前进的精神。

详细目的如下：1.熟悉手工焊锡的常用工具的使用及其维护与修理。

2.根本掌握手工电烙铁的焊接技术，可以独立的完成简单电子产品的安装与焊接。

熟悉电子产品的安装工艺的消费流程。

3.熟悉印制电路板设计的步骤和方法，熟悉手工制作印制电板的工艺流程，可以根据电路原理图，元器件实物设计并制作印制电路板。

4.熟悉常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。

5.可以正确识别和选用常用的电子器件，并且可以纯熟使用普通万用表和数字万用表。

6.理解电子产品的焊接、调试与维修方法。

四、原理简述：咏梅833A型超外差收音机工作原理 1〕接收回路〔C1A、B1〕LC并联谐振回路在其固有振荡频率等于外界某电磁波频率时产生并联谐振，从而将某台的调幅发射信号接收下来。

收音机电子工艺实习报告(通用5篇)

收音机电子工艺实习报告（通用5篇）收音机电子工艺实习报告篇1一．实习目的1）学习识别简单的电子元件和电子线路。

2）学习手工插接式焊接（THT）方法和贴片式焊接（SMF）方法。

3）组装焊接一台中夏ZX-05型调频调幅收音机和一台贴片式FM微型收音机。

4）提高自己的实际操作能力。

二．实习要求组装焊接的收音机可以收听到一个以上的频道。

三．实习器材1）电焊器材：电烙铁，焊锡丝（松香芯），松香，镊子，剪钳，螺丝刀。

2）ZX-05收音机组装元件3）FM收音机组装元件4）其它：两节5号电池和两节7号电池。

四．实习原理1）收音机收音机是把接收到的电台高频信号，用一个变频级电路将它转化为频率固定的中频信号，然后在对这个中频信号进行多级放大，再检波，低放。

这样灵敏度和选择性都可大幅度改善，而且可使整个波段接受灵敏度均匀。

由于中频频率较低又是固定的，所以中频调谐放大电路可以做到选择性好、增益高又不易自激。

由天线接收的信号经输入回路选频后与本机产生的正弦波振荡信号（其频率总比输入回路选出的信号的频率高465kHz），共同送入变频级进行混频，产生一个固定的差频信号，即465kHz。

465kHz中频信号经过几级中频选频放大电路的放大后，加至检波级进行检波。

解调出的音频信号经前置低放级电压放大、功率放大级放大后推动喇叭发出声音。

检波级输出的波动直流成分信号能反映输入的高频信号强弱，将它经自动增益控制电路后去控制中放级的增益。

这样可使高频信号强时中放级增益下降，从而使输出音量不随高频信号强弱变化而发生变化，也使中放级工作稳定、性能提高。

2）调幅（AM）收音机工作原理调幅收音机由输入回路、本振回路、混频电路、检波电路、自动增益控制电路（AGC）及音频功率放大电路组成，如下图所示。

调幅收音机原理框图输入回路由天线线圈和可变电容构成，本振回路由本振线圈和可变电容构成，本振信号经内部混频器，与输入信号相混合。

混频信号经中周和455kHz陶瓷滤波器构成的中频选择回路得到中频信号。

组装收音机实习报告4篇

组装收音机实习报告4篇组装收音机实习报告篇1一：实习名称：收音机的组装二：实习目的：1.熟识手工焊锡的常用工具的使用及其修理与护理。

2.基本把握手工电烙铁的焊接技术，能够的完成简洁电子产品的安装与焊接，熟识电子产品的安装工艺的生产流程。

3.了解超外差式收音机的组成与工作原理。

4.学会各种基本电子元件的识别与参数推断。

5.了解晶体管在电子电路中的用处与用法。

三：收音机工作原理收音机的原理是把从天线接收到的高频信号，经检波还原成音频信号，送到扬声器变成音波，是把接收到的电台高频信号用一个变频级电路将它转化为频率固定的中频信号，然后再对这中频信号进行多级放大，再检波低放。

由于不同频率无线点播用处较广，接受的电波较多。

所以音频信号会相互干扰，导致音效不好，所以当要选择所需的电台并把不要的信号“滤掉”。

收听广播时，使用选台按钮，由于中频固定，中放的增益可以做的较大，工作较稳定，检波器获得足够大的信号，从而使整机输出音质较好的音频信号。

因此中频调谐放大电路选择性好，增效高又不易自激，灵敏度和选择性都可以改善，而且整个波段接收灵敏度匀称。

四：试验材料电烙铁：外热式电烙铁，功率30W，烙铁头铜质。

焊锡，螺丝刀，镊子，各种收音机零件。

五：实习内容1：电烙铁的使用：使用电烙铁时，必需掌握好烙铁温度与焊接时间，由于烙铁温度太低熔化不了焊锡，温度太高会使烙铁“烧死”，电烙铁停留时间太短，焊锡不易熔化形成“虚焊”，焊接时间太长又简单损坏元器件。

2：元器件的识别：电路板上涉及许多元件，比方：二极管，三极管，电阻，电容，变压器，集成块等等。

电阻需要按色环区分其电阻。

二极管电解电容器的正负极，三极管的三个引脚连接挨次等等都是应当留意的事项。

六：实习心得这次组装收音机应当算作胜利吧。

装上电池，我渐渐地调整收到了四个台，虽然都不是很清楚，但收音机终于是响了，这让我心里还是蛮兴奋的，自己对它花费了那么多的心血，它最终没回报我一个“一声不吭”这让我还是挺欣慰的。

【实习报告】电子工艺实习报告(收音机)

【实习报告】电子工艺实习报告(收音机)
实习报告。

实习报告。

实习单位，XXX电子有限公司。

实习时间，2021年7月1日-2021年7月30日。

一、实习内容。

在本次实习中，我主要负责收音机电子工艺的生产和测试工作。

具体工作内容包括：
1. 参与收音机电路板的焊接工作，熟练掌握了焊接技术和工艺
要求；
2. 参与收音机电路板的组装工作，学习了组装流程和注意事项；
3. 参与收音机的调试和测试工作，掌握了使用测试仪器的方法
和技巧；
4. 学习了收音机电子元器件的识别和使用方法，了解了电子元器件的特性和功能。

二、实习收获。

通过本次实习，我收获了很多宝贵的经验和知识：
1. 提高了自己的动手能力和实际操作能力，熟练掌握了电子工艺的基本技能；
2. 对电子元器件有了更深入的了解，学会了如何正确使用和识别电子元器件；
3. 了解了电子产品的生产流程和质量要求，对电子产品的生产有了更清晰的认识；
4. 增强了团队合作意识和沟通能力，学会了与同事协作完成工作任务。

三、实习总结。

本次实习让我对电子工艺有了更深入的了解，收获了很多宝贵
的经验和知识。

在未来的学习和工作中，我将继续努力，不断提升
自己的专业能力，为电子工艺领域的发展贡献自己的力量。

以上就是本次实习的报告，谢谢各位领导和同事的指导和帮助！。

AMFM 收音机的组装及调试

机械与车辆学院《电子实习Ⅲ》实习报告（2010-2011学年第一学期）实习题目：AM/FM 收音机的组装及调试姓名：学号：班级：指导老师：实习时间：成绩：一：实习目的通过对一只正规产品收音机的安装、焊接、调试、了解电子产品的装配全过程，训练动手能力，掌握元器件的识别，简易测试，及整机调试工艺。

二：实习内容和要求1、对照原理图讲述整机工作原理；2、对照原理图看懂装配接线图；3、了解图上符号，并与实物对照；4、根据技术指标测试各元器件的主要参数；5、认真细致地安装焊接，排除安装焊接过程中出现的故障。

三：实习设备及材料RW08-11收音机实验套件，电烙铁，焊锡丝，电脑，protel 99软件，五号电池四：收音机原理分析1. 各部分电路的工作原理接收回路工作原理收音机输入回路的任务是接收广播电台发射的无线电波，并从中选择出所需电台信号。

输入回路是由收音机内部的磁棒天线线圈、与调台旋钮相连的可变电容串联构成的LC调谐电路。

旋转调台旋钮可改变电容数值，以达到改变串谐电路固有频率的目的。

变频电路工作原理收音机接收回路送到高频调幅信号(高频调幅信号是运载被传输音频信号的“载波”)，变频电路的作用就是将高频载波变成频率固定为465KHz的中频调幅波，同时保持原调制信号包络线的形状。

中放电路工作原理输入电台信号与本振信号之差是恒为465kHz的固定中频，此差频可在中频“通道”中畅通无阻，并被中频放大器逐级放大，因为这个固定中频就是并联谐振电路的预定谐振频率。

对其它邻近电台的电磁波信号或干扰信号来讲，由于它们与本振信号所产生的差频不是预定的中频，便被“拒之门外”，因而使收音机的选择性大为提高检波电路工作原理混频电路输出的携带音频信号的中频载波由中频放大电路进行两级放大，使得到达二极管检波器的中频载波振幅足够大。

二极管将中频载波振幅中的包络线检波出来，这个包络线就是我们需要的音频信号。

低放和功放工作原理收音机的低放电路，其主要任务是把音频信号进行放大，使功放级得到更大的音频信号电压；而功放级则是进一步把放大后的音频信号进行功率放大，以推动扬声器振动发出声音。

电子工艺实习报告总结5篇

【导语】电⼦⼯艺实习，不仅学会了调频收⾳机的组装，还从中学会了电⼦元件的焊接，以及收⾳机的检测与调试。

通过实习，我们对电⼦⼯艺的理论有了初步的系统了解，并且极好的锻炼了我们的动⼿能⼒，和团队协作能⼒。

为⼤家整理的电⼦⼯艺实习报告总结5篇，希望对⼤家有所帮助！电⼦⼯艺实习报告总结篇⼀在为期两周的实习当中感触最深的便是实习联系理论的重要性，当遇到实际问题时，只要认真思考，对就是思考，⽤所学的知识，再⼀步步探索，是完全可以解决遇到的⼀般问题的。

这次的内容包括电路的设计，印制电路板，电路的焊接。

本次实习的⽬的主要是使我们对电⼦元件及电路板制作⼯艺有⼀定的感性和理性认识；对电⼦信息技术等⽅⾯的专业知识做进⼀步的理解；培养和锻炼我们的实际动⼿能⼒，使我们的理论知识与实习充分地结合，作到不仅具有专业知识，⽽且还具有较强的实习动⼿能⼒，能分析问题和解决问题的⾼素质⼈才，为以后的顺利就业作好准备。

在⼤⼀和⼤⼆我们学的都是⼀些理论知识，就是有⼏个实习我们也⼤都注重观察的⽅⾯，⽐较注重理论性，⽽较少注重我们的动⼿锻炼，⽐如上学期的精⼯实习。

⽽这⼀次的实习正如⽼师所讲，没有多少东西要我们去想，更多的是要我们去做，好多东西看起来⼗分简单，⼀看电路图都懂，但没有亲⾃去做它，你就不会懂理论与实习是有很⼤区别的，看⼀个东西简单，但它在实际操作中就是有许多要注意的地⽅，有些东西也与你的想象不⼀样，我们这次的实验就是要我们跨过这道实际和理论之间的鸿沟。

不过，通过这个实验我们也发现有些事看似实易，在以前我是不敢想象⾃⼰可以独⽴⼀些计时器，不过，这次实验给了我这样的机会，现在我可以独⽴的做出。

总的来说，我对这门课是热情⾼涨的。

第⼀，我从⼩就对这种⼩制作很感兴趣，那时不懂焊接，却喜欢把东西给拆来装去，但这样⼀来，这东西就给废了。

现在电⼯电⼦实习课正是学习如何把东西装回去。

每次完成⼀个步骤，我都像孩⼦那样⾼兴，并且很有成就感。

第⼆，电⼯电⼦实习，是以学⽣⾃⼰动⼿，掌握⼀定操作技能并亲⼿设计、制作、组装与调试为特⾊的。

AMFM收音机的安装与调试

AM/FM收音机的安装与调试ξ1概述一、实习目的：1、学习收音机的调试与装配。

2、提高读整机电路图及电路板图的能力。

3、掌握收音机生产工艺流程，提高焊接工艺水平。

二、实习内容：1、收音机电路原理分析。

2、掌握印制电路板的组装及焊接工艺。

3、进行AM、FM中频及统调覆盖的调试及整机测试。

4、故障判断及排除。

三、实习基本要求：1、会检测元器件并判别其质量。

2、独立完成各测试点的测量与整机安装。

3、会排除在调试与装配过程中可能出现的问题与故障。

4、所制作的产品电器性能指标应能满足三级机水平（国标），具体如下：接收频率范围： AM 525~1605KHZ FM 72~108MHZ接收灵敏度： AM 达国家C类标准 FM 优于μV级输出功率：大于100mW供电电源： DC 3V立体声耳机输出阻抗： 32Ωξ2收音机的基本工作原理1、收音机的电路结构种类有很多，早期的多为分立元件电路，目前基本上都采用了大规模集成电路为核心的电路。

集成电路收音机的特点是结构比较简单，性能指标优越，体积小等优点。

AM/FM型的收音机电路可用如图1所示的方框图来表示。

收音机通过调谐回路选出所需的电台，送到变频器与本振电路送出的本振信号进行混频，产生中频输出（我国规定的AM中频为465KHZ，FM中频为10.7MHZ），中频信号将检波器检波后输出调制信号，调制信号经低放、功放放大电压和功率，推动喇叭发出声音。

图1 AM/FM型收音机电路方框图2、本实训中的收音机是一种50型的AM/FM二波段的收音机，收音机电路主要由索尼公司生产的专为调频、调幅收音机设计的大规模集成电路CXA1191M/CXC1191P组成。

由于集成电路内部无法制作电感、大电容和大电阻，故外围元件多以电感、电容和电阻为主，组成各种控制、供电、滤波等电路。

50型收音机电路图如图2所示。

图 2 50型收音机电路图CXA1191M/CXC1191P的内部方框图如图3所示。

组装收音机实习报告5篇

组装收音机实习报告5篇组装收音机实习报告篇1一、实习目的与要求（1）实习目的：通过收音机组装实习，掌握基本的焊接技术，学会元件识别、测试、质量检验和安装的方法。

掌握万用表的使用方法，学习掌握超外差式收音机的基本工作原理，学会识别电路原理图与印刷图，学会电子设备的整机装配、调试方法等，了解电子产品的装配过程。

从而锻炼和提高动手能力，严谨的科学作风，巩固和加深对电子学理知识的理解和掌握。

（2）实习要求：元器件装配要求：为保证装配到线路板上的元件质量，要求严格按照下列步骤装配每一个元件：第一步，用万用表测试元件并记录测试结果。

第二步，观察元件引线，如表面有氧化，清楚氧化层。

第三步，元件引线镀锡（新元件可免此步骤）。

第四步，结合原理图与印刷图插接元器件。

第五步，检查插接的元器件。

第六步，焊接元器件。

测试记录要求：测试记录需包含下列内容：1. 测试日期2. 测试人姓名3. 测试结果a. 元器件在电路中的编号b. 元器件的类型（电阻、电容）c. 用万用表测量的具体方法（档级）d. 测量结果（标称值、实测值）电阻：色码、实测值电容：容量、级间电压、电解电容的极性电感、中周、本振、变压器：初次极电阻二极管：方向（实体图）、级间正反向电阻三极管：类型（PNP/NPN）、放大倍数、各级间正反向电阻二、实习任务（1）焊接技术（2）元器件识别与测试（3）学习掌握收音机的工作原理，学习认识工作原理图和装配图（4）完成收音机的组装、调试与检修三、实习日志(我们的日记顺序和此有差别，应作相应调整，仅为参考)（1）实习第一天第一天的实习内容包括：掌握电烙铁的正确使用方法；掌握基本的焊接技术；学会识别不同的元器件；掌握元器件的不同安装方法（立插、平铺）；初步掌握万用表的使用方法。

用电烙铁焊接元件是最基本的技术，也是基本的装配工艺，它对保证电子产品的质量起着关键的作用。

焊接常用的工具和材料有电烙铁、带松香夹芯的焊锡丝、助焊剂、吸焊器、斜口钳（剪线钳）、万用表、镊子、通用电路板、各种类型的元器件。

电子工艺实习（AM收音机装配）

电⼦⼯艺实习（AM收⾳机装配）电⼦⼯艺实习AM收⾳机的安装与调试⼀、实习⽬的：1、通过对收⾳机套件的焊接、安装和调试，了解电⼦产品的装配过程，提⾼焊接⼯艺⽔平。

2、掌握电⼦元器件的识别及质量检测⽅法，提⾼读整机电路图及电路板图的能⼒。

3、学习收⾳机整机装配⼯艺和调试⽅法，培养动⼿能⼒及严谨的科学作风。

⼆、实习内容及基本要求：1、收⾳机电路原理分析、读懂AM晶体管收⾳机整机电路图和PCB电路图。

2、独⽴完成电⼦元器件的识别及质量检测、元器件的焊接、印制电路板的组装及整机安装。

3、进⾏AM中频及统调覆盖的调试及整机测试。

4、调试与装配过程中可能出现的问题与故障判断及排除。

三、⽆线电⼴播概述声⾳所能传播的距离是有限的，要想远距离的传播声⾳，必须借助于⽆线电⼴播。

⽆线电⼴播是以频率较⾼（⾼于⾳频频率）的⽆线电信号（称为⾼频载波信号）作为运载⼯具，将声⾳运载到较远的地⽅。

⽬前，⽆线电⼴播可分为两⼤类：调频⼴播（FM）和调幅⼴播（AM）。

收⾳机的种类就是由⽆线电⼴播的种类决定的，分为调幅收⾳机、调频收⾳机和调幅/调频双波段收⾳机。

调幅⼴播是⽤⾼频载波信号的频率来装载⾳频信号，即⽤⾳频信号（调制信号）来调制⾼频载波信号的幅值，从⽽使原为等幅的⾼频载波信号的幅度随调制信号的幅度的变化⽽变化，幅值被⾳频信号调制过的⾼频波信号叫已调幅信号，简称调幅信号。

调频⼴播则是⽤⾼频载波信号的频率来装载⾳频信号，即⽤⾳频信号（调制信号）来调制⾼频载波信号的频率，从⽽使原来为等幅恒频的⾼频载波信号的频率随着调制信号的幅度⽽变化，但其幅值不变。

频率被调制过的⾼频载波信号叫已调频信号。

简称调频信号。

调幅信号和调频信号统称为已调制信号，或简称为已调信号。

调幅⼴播有长波、中波和短波三个波段。

长波的频率范围为150~415KHz，中波为525~1605KHz，短波为1.6~26.1MHz。

调频波段都在超⾼频（VHF）波段，国际上规定为87~108MHz。

电子工艺实习实验报告--AM收音机的调试及组装

电子工艺实习报告——AM收音机组装与调试一：目的意义本次电子工艺实习是对一台六管中波段袖珍式半导体收音机做为调幅收音机，进行安装焊接及调试。

在实习过程中，了解简单电子产品的制作过程；掌握电子元器件的识别及质量检验的方法；熟练掌握电子元件的焊接；学会对收音机进行检测、故障判断及调试。

本次电子工艺实习意在锻炼学生的动手能力，同时，也培养学生一丝不苟的科学作风和严谨的工作态度，使同学能够敢于实践，勇于实践。

二：原理1、AM收音机的基本工作原理AM收音机主要由输入电路、混频电路、中放电路、检波电路、前置低频放大器、功率放大电路和喇叭或耳机组成。

输入电路，即选择电路，或称调谐电路把空中许多无线电广播电台发出的信号选择其中一个，送给混频电路。

混频将输入信号的频率变为中频，但其幅值变化规律不改变。

不管输入的高频信号的频率如何，混频后的频率是固定的，我国规定为465KHZ。

中频放大器将中频调幅信号放大到检波器所要求的大小。

由检波器将中频调幅信号所携带的音频信号取下来，送给前置放低频放大器。

前置低频放大器将检波出来的音频信号进行电压放大。

再由功率放大器将音频信号放大，放大到其功率能够推动扬声器或耳机的水平。

由扬声器或耳机将音频电信号转变为声音。

当调幅信号感应到B1及C1组成的天线调谐回路，选出我们所需的电信号f进V1（9018H）三极管基极；本振信号调谐在高出f1频率一个中频的f2(f1+465KHz)例：f1=700KHz 则f2=700+465KHz=1165KHz进入V1发射极，由V1三极管进行变频，通过B3选取出465KHz中频信号经V2和V3二级中频放大,进入V4检波管,检出音频信号经V5(9014)低频放大和由V6、V7组成功率放大器进行功率放大，推动扬声器发声。

图中D1、D2 (IN4148)组成±稳压，固定变频，一中放、二中放、低放的基极电压，稳定各级工作电流，以保持灵敏度。

由V4(9018)三极管PN结用作检波。

收音机的组装与调试实训报告

收音机的组装与调试实训报告
一、实训目的
通过本次实训，了解收音机的原理和结构，掌握收音机的组装方法，学会调试收音机并分析故障的原因以及解决方法，提高实际操作能力和应用能力。

二、实训内容
1. 收音机基本原理和结构
2. 收音机组装方法
3. 收音机调试方法
4. 故障分析和解决方法
三、实训流程
1. 学习收音机的基本原理和结构。

2. 组装收音机：
（1）整理收音机所需材料和工具。

（2）按照收音机组装图纸进行组装。

（3）将组装好的收音机固定在桌面上。

3. 调试收音机：
（1）调节天线长度，改变天线方向调试收音机。

（2）调节音量大小，调试收音机。

4. 分析收音机故障原因并解决：
（1）检查天线或音箱是否接触良好；
（2）检查电池或电源是否正常工作；
（3）检查各种开关是否正常。

五、实训反思
通过本次实训，我对收音机的原理和结构有了更深入的了解，学会了收音机的组装方法和调试方法，也了解了一些故障分析和解决方法。

本次实训的收获很大，不仅提高了我的实际操作能力和应用能力，而且还让我更加专业地了解收音机。

通过实践操作，我对于学习到的知识更加深刻地理解了，并且也意识到了自己的一些不足之处，希望在以后的学习中更加努力，更好地提高自己的实际操作能力和应用能力。

电子工艺实习报告 (收音机组装与调试)

电子工艺实习报告 (收音机组装与调试)电子工艺实习报告 (收音机组装与调试)电子工艺实习报告题目：收音机的组装与调试学号姓名专业班级指导教师实践日期目录一、实习目的与要求 (1)（1）实习目的： (1)（2）实习要求： (1)二、实习任务 (2)三、实习日志 (2)（1）实习第一天 (2)（2）实习第二天 (3)（3）实习第三天................................... 错误!未定义书签。

（4）实习第四天................................... 错误!未定义书签。

（5）实习第五天................................... 错误!未定义书签。

四、实习总结 (1)（1）实习收获与体会 (1)（2）存在的问题与建议 (1)（3）元件测试记录数据整理 (1)一、实习目的与要求（1）实习目的：通过收音机组装实习，掌握基本的焊接技术，学会元件识别、测试、质量检验和安装的方法。

从而锻炼和提高动手能力，严谨的科学作风，巩固和加深对电子学理知识的理解和掌握。

第二步，观察元件引线，如表面有氧化，清楚氧化层。

第三步，元件引线镀锡（新元件可免此步骤）。

第四步，结合原理图与印刷图插接元器件。

第五步，检查插接的元器件。

第六步，焊接元器件。

测试记录要求：测试记录需包含下列内容：1.测试日期2.测试人姓名3.测试结果a.元器件在电路中的编号b.元器件的类型（电阻、电容）c.用万用表测量的具体方法（档级）d.测量结果（标称值、实测值）电阻：色码、实测值电容：容量、级间电压、电解电容的极性电感、中周、本振、变压器：初次极电阻二极管：方向（实体图）、级间正反向电阻三极管：类型（PNP/NPN）、放大倍数、各级间正反向电阻二、实习任务（1）焊接技术（2）元器件识别与测试（3）学习掌握收音机的工作原理，学习认识工作原理图和装配图（4）完成收音机的组装、调试与检修三、实习日志（1）实习第一天第一天的实习内容包括：掌握电烙铁的正确使用方法；掌握基本的焊接技术；学会识别不同的元器件；掌握元器件的不同安装方法（立插、平铺）；初步掌握万用表的使用方法。

收音机的组装与调试实习报告

收音机的组装与调试实习报告一、实习目的本次实习旨在通过组装和调试收音机，增强我们的实践操作能力和电路分析能力，同时加深我们对电子技术的理解和掌握。

二、实习内容在本次实习中，我们首先需要了解收音机的基本工作原理和组成，然后根据所给的电路板和元件清单，自行选择和装配各个部件，最后对收音机进行调试和测试。

1、收音机的工作原理收音机是利用电磁感应原理，将无线电波信号转换为音频信号的电子设备。

它主要由天线、调谐器、放大器和扬声器等部分组成。

当天线接收到无线电波时，通过调谐器将特定频率的电波选出并放大，然后驱动扬声器发出声音。

2、收音机的组装过程在明确了收音机的工作原理后，我们开始进行组装。

根据所给的电路板和元件清单，我们将各个元件准确无误地焊接到电路板上。

在这个过程中，我们需要仔细阅读电路图，确保每个元件的位置和方向都正确。

接着，我们安装天线、音量调节旋钮和扬声器等外部部件。

对整个收音机进行调试和测试。

三、实习结果经过近两个小时的焊接和调试，我们成功地组装并调试好了收音机。

在测试过程中，收音机能够正常接收信号并播放声音，没有出现任何故障或异常情况。

四、实习总结通过本次实习，我们不仅学会了如何组装和调试收音机，还对电子技术有了更深入的了解。

在实习过程中，我们不仅增强了实践操作能力，还培养了细心和耐心。

虽然过程中有些困难和挑战，但当我们看到成功的作品时，所有的付出都是值得的。

我们还学到了如何有效地利用资源，如何与团队成员进行有效的沟通和协作。

这些都是我们在未来学习和工作中需要具备的重要技能。

在未来的学习和工作中，我们将更加注重实践操作能力的培养，更加注重理论与实践的结合。

我们也将更加珍惜与团队成员合作的机会，共同进步，共同成长。

计算机组装实习报告一、实习目的计算机组装实习是计算机科学与技术专业、信息管理与信息系统专业必修实践环节。

通过本次实习，使同学进一步巩固计算机硬件、软件、计算机网络的相关知识，掌握计算机硬件的组装、软件的安装、维护的基本操作技能，为以后走上工作岗位，解决实际工作中的有关计算机硬件、软件、网络配置和维护的问题打下基础。

(整理)AM-FM收音机的安装与调试方法.

AM/FM收音机的安装与调试ξ1概述一、实习目的：1、学习收音机的调试与装配。

2、提高读整机电路图及电路板图的能力。

3、掌握收音机生产工艺流程，提高焊接工艺水平。

二、实习内容：1、收音机电路原理分析。

2、掌握印制电路板的组装及焊接工艺。

3、进行AM、FM中频及统调覆盖的调试及整机测试。

4、故障判断及排除。

三、实习基本要求：1、会检测元器件并判别其质量。

2、独立完成各测试点的测量与整机安装。

3、会排除在调试与装配过程中可能出现的问题与故障。

4、所制作的产品电器性能指标应能满足三级机水平（国标），具体如下：接收频率范围：AM 525~1605KHZ FM 72~108MHZ接收灵敏度：AM 达国家C类标准FM 优于μV级输出功率：大于100mW供电电源：DC 3V立体声耳机输出阻抗：32Ω精品文档ξ2收音机的基本工作原理1、收音机的电路结构种类有很多，早期的多为分立元件电路，目前基本上都采用了大规模集成电路为核心的电路。

集成电路收音机的特点是结构比较简单，性能指标优越，体积小等优点。

AM/FM型的收音机电路可用如图1所示的方框图来表示。

由于集成电路内部无法制作电感、大电容和大电阻，故外围元件多以电感、电容和电阻为主，组成各种控制、供电、滤波等电路。

50型收音机电路图如图2所示。

精品文档图 2 50型收音机电路图CXA1191M/CXC1191P的内部方框图如图3所示。

电子实习报告收音机

电子实习报告收音机收音机的装配实习在很多中职学校的电子专业都有涉及,设置这样的课程实习,是因为收音机的装配过程涵盖着许多电子技术专业的基础知识。

下面是小编为大家整理的电子实习报告收音机，希望对大家有所帮助。

电子实习报告收音机篇一即使我已经经历过金工实习的实习经验，但当我重新接触到电装实习这门新的实践课程，心里难免有点小小的激动和担忧。

激动是因为有一周相对轻松的时间和学习自己期望已久的知识，担忧是因为自己第一次有如此经历，害怕不能很好地完成任务。

但一周的电装实习已悄然而愉快的度过，中间的过程的确充满乐趣，或许期间有个别的失败，但这并不影响整体的成就感。

同时，在这实习期间，对于电装实习这门课有了更深一层的认识。

电装实习课的全称是电子产品组装实习，本课程针对我们测控专业开设，其主要目的是通过一个完整的电子产品的组装调试，学习电子产品的生产工艺过程，认识和理解电子工艺的基本内容，了解常用电子元器件的识别及测试方法，掌握焊接及产品调试的动手操作能力。

对学生进行电子产品人工焊接，装配，调试等生产过程的一种常规培训，以充实理论教学中未能掌握的知识和技能。

同时把在理论教学中学到的知识具体运用到实践操作中，提高学生们的知识和操作技能，提高学生们的综合素质，为后续课程的开设打下良好的基础。

在电装实习期间，我们主要的任务有以下几点：1学会识别和正确使用常用的电器元件;2学会用万用表测电阻、电容、二极管、三极管，测电压、测电流的方法;3学会用万用表测电阻、电容、二极管、三极管，测电压、测电流的方法;4掌握人工焊接和装配技术;学会和掌握简单电子产品的制作、调试方法和步骤;5学会简单电器装置的故障分析及简单故障的排除。

这些任务一直贯穿于我们整个电装实习。

在这期间我们用到的主要工具有;万能表：用于测量电阻值和判断电路是否开路。

烙铁，锡丝，吸焊枪，镊子，螺丝刀等。

当然，器件的认识是最基本，老师也不忘在实习的开始专门用一上午的时间告诉我们。

收音机的组装与调试的实习报告（大全五篇）

收音机的组装与调试的实习报告（大全五篇）第一篇：收音机的组装与调试的实习报告超外差式收音机的组装与调试报告1.实验目的：1.掌握收音机的工作原理及组成；2.学会超外差式收音机的安装与调试。

二、实验仪器：收音机零件一套工具包一个（包括万用表、电烙铁等）。

3.实验原理：（1）输入电路：又称输入调谐回路或选择电路，其作用是从天线上接收到的各种高频信号中选择出所需要的电台信号并送到变频级。

输入电路是收音机的大门，它的灵敏度和选择性对整机的灵敏度和选择性都有重要影响。

（2）变频电路：又称变频器，由本机振荡器和混频器组成，其作用是将输入电路选出的信号（载波频率为fs的高频信号）与本机振荡器产生的振荡信号（频率为fr）在混频器中进行混频，结果得到一个固定频率（465kHz）的中频信号。

这个过程称为“变频”，它只是将信号的载波频率降低了，而信号的调制特性并没有改变，仍属于调幅波。

由于混频管的非线性作用，fs与fr在混频过程中，产生的信号除原信号频率外，还有二次谐波及两个频率的和频和差频分量。

其中差频分量（fr—fs）就是我们需要的中频信号，可以用谐振回路选择出来，而将其它不需要的信号滤除掉。

因为465kHz中频信号的频率是固定的，所以本机振荡信号的频率始终比接收到的外来信号频率高出465kHz，这也是“超外差”得名的原因。

（3）中频放大电路：又叫中频放大器，其作用是将变频级送来的中频信号进行放大，一般采用变压器耦合的多级放大器。

中频放大器是超外差式收音机的重要组成部分，直接影响着收音机的主要性能指标。

质量好的中频放大器应有较高的增益，足够的通频带和阻带（使通频带以外的频率全部衰减），以保证整机良好的灵敏度、选择性和频率响应特性。

（4）检波和自动增益控制电路：检波的作用是从中频调幅信号中取出音频信号，常利用二极管来实现。

由于二极管的单向导电性，中频调幅信号通过检波二极管后将得到包含有多种频率成份的脉动电压，然后经过滤波电路滤除不要的成份，取出音频信号和直流分量。
