当东西或南北两路中任一道上出现特殊情况，例如有消防车，警车要去执行任务，此时交通控制系统应可由交警手动控制立即进入特殊运行状态，即两条道上的所有车辆皆停止通行，红灯全亮，时钟停止计时，且其数字在闪烁。
当特殊运行状态结束后，管理系统恢复原来的状态，继续正常运行。
二．设计思路与实施方案1.设计目标思路整理①在十字路口的两个方向上各设一组红、绿、黄灯，显示顺序为其中一方向（东西方向）是绿灯、黄灯、红灯；另一方向（南北方向）是红灯、绿灯、黄灯。
②设置一组数码管，以倒计时的方式显示允许通行或禁止通行的时间，其中绿灯、黄灯、红灯的持续时间分别是70s、5s和75s。
③当各条路上任意一条上出现特殊情况时，如当消防车、救护车或其他需要优先放行的车辆通过时，各方向上均是红灯亮，倒计时停止，且显示数字在闪烁。
当特殊运行状态结束后，控制器恢复原来状态，继续正常运行。
2.原理分析本系统主要由分频器，计数器，控制器，倒计时显示器等电路组成。
分频器将晶振送来的50MHZ信号变为1HZ时钟信号；计数器实现总共150秒的计数，它也是交通控制系统的一个大循环；控制器控制系统的状态转移和红黄绿灯的信号输出；倒计时显示电路实现75秒，70秒及5秒的倒计时和显示功能。
整个系统的工作时序受控制器控制，是系统的核心。
基于此，做出交通控制系统的转移图如下：其中，s0：A方向绿灯亮，B方向红灯亮，此状态持续70秒；S1：A方向黄灯亮，B方向红灯亮，此状态持续5秒；S2：A方向红灯亮，B方向绿灯亮，此状态持续70秒；S3：A方向红灯亮，B方向黄灯亮，此状态持续5秒；S4：紧急制动状态，A方向红灯亮，B方向红灯亮，当hold=‘0‘时进入这种状态。
EDA大作业
EDA大作业信号发生器的设计要求：(1) 产生方波、三角波、锯齿波、正弦波（2）产生波形的模式可选（3）频率为10KHz设计方案：1.总体设计思路1.1 设计步骤此设计将按模块式实现，据设计要求，设计总共分四大步份完成：（1）产生波形（四种波形：方波、三角波、矩形波和锯齿波）信号；（3）频率为10KHZ幅度固定；1.2设计思想利用VHDL编程，依据基本数字电路模块原理进行整合。
系统各部分所需工作时钟信号由输入系统时钟信号得到。
总体设计框图如下图1所示：波形输出2. 方案论证2.1方案采用VHDL语言来编程，然后下载文件到FPGA来实现。
VHDL语言是电子设计领域的主流硬件描述语言,具有很强的电路描述和建模能力，能从多个层次对数字系统进行建模和描述，从而大大降低了硬件设计任务，提高了设计效率和可靠性,要比模拟电路快得多。
该方案是利用FPGA具有的静态可重复编程和动态在系统重构的特性，使得硬件的功能可以像软件一样通过编程来修改，极大地提高了电子系统设计的灵活性和通用性，设计图如图2。
图2 FPGA总体设计图(需要修改) 通过FPGA软件扫描方式将波形数据读出传输给DAC0832（为8分辨率的D/A转换集成芯片）产生波形输出。
这种方法在软、硬件电路设计上都简单，且与我们的设计思路紧密结合。
㈠3硬件选择4软件设计4.1.1 波形产生模块本设计用VHDL语言根据傅立叶函数采集点进行扫描，分别产生正弦波、三角波和矩形波。
以下介绍各种常用周期信号的傅立叶函数展开式。
4.1.3正弦波（1）设计思想正弦波发生分为两个步骤，即正弦波幅值采样存储和正弦波波形的还原输出。
幅值采样是将一个周期正弦波进行64等分，如图3所示，将64个采样点进行量化处理，量化值=255*sin360/64（V），将64点量化值存入存储器ROM。
正弦波形的产生是通过循环反复将存储器中的64点采样值通过DAC0832进行还原输出，得到幅值正比于64点采样值的正弦波。
EDA四则运算大作业报告
《电子设计自动化》课程设计题目： 2位十进制四则运算器电路院（系）信息科学与工程学院专业通信工程专业届别 2011级班级11通信工程B班学号 1115107007 姓名陈晓涛任课老师彭盛亮摘要本次课程设计的主要内容为采用VHDL硬件描述语言实现2位十进制数（0~99）的四则运算，在Quartus Ⅱ软件上实现仿真，并利用EDA 实验箱实现输入、计算、显示输出的功能。
整个系统由输入模块、计算模块、和输出显示模块三个部分组成。
输入模块由5个脉冲按键构成，其中4个为数字输入、1个为计算模式选择；计算模块分为加法器、减法器、乘法器和除法器；输出显示模块由8个数码管和4个LED灯构成，其中前4个数码管显示待运算数值，后4个数码管显示运算结果，计算模式由4个LED灯的亮灭标识。
本计算器的输入采用了十位、个位分别输入的方法，方便了实际的操作，具有更好的实际应用意义。
同时模块化的设计方案，层次化的设计理念极大的简化了设计的复杂性、加快了设计速度，便于修改出现的错误和完善功能（增加模块实现），提高了效率。
目录第一章系统设计——————————————————————-------4一、设计要求————————————————————————————-----4二、系统设计方案——————————————————————————-----4 第二章单元电路设计————————————————————--------5一、加法单元————————————————————————————------5二、减法单元————————————————————————————------5三、乘法单元————————————————————————---———---—5四、除法单元———————————————————————————------—5 第三章软件设计——————————————————————-----—— 6一、输入模块——————————————————————————-------—-6二、计算模块——————————————————————————-----—---71、加法器——————————————————————————-----——72、减法器—————————————————————————-----———83、乘法器———————————————————————————-----—84、除法器———————————————————————————-----—9三、显示模块——————————————————————————----—-—-9 第四章系统测试————————————————————————-----10一、系统性能指标——————————————————————————---—10二、功能的测试方法、步骤—————————————————————---——10三、仪器设备名称、型号————————————————————---————10四、测试数据————————————————————————--—————10 第五章结论———————————————————————--—————11 参考文献—————————————————————————----——----11 附录——————————————————————————--———————11一、引脚分配图————————————————————---————--------11二、所用到的程序————————————————————————--———12第一章系统设计一、设计要求输入两个2位十进制数（0~99），输出它们的四则运算（加减乘除）结果；发光二极管显示运算模式；可调用LPM_MULT 及LPM_DIVIDE 模块。
(完整word版)EDA计算器设计大作业
计算器设计专业：电子信息工程设计者:本文介绍了一个简单的计算器的设计，该设计采用了现场可编程逻辑器件FPGA设计，并基于VHDL 语言实现加减乘除功能，并用十进制显示在数码管上.系统由计算部分、输入部分、选择部分、输出部分组成，计算部分为加法器、减法器、乘法器和除法器组成.使用Altera公司的QuartusII开发软件进行功能仿真并给出仿真波形，并下载到试验箱，用实验箱上的按键开关模拟输入，用数码管显示十进制计算结果.通过外部按键可以完成四位二进制数的加、减、乘、除四种运算功能，其结果简单,易于实现.关键字:VHDL，计算器，QuartusII一．实验目的 (4)二、流程图 (5)三．顶层原理图 (5)四、各个模块 (7)（1)加法器模块 (7)1、封装元件 (7)2、加法器程序 (7)3、仿真结果 (8)(2）减法器模块 (9)1、封装元件 (9)2、减法器程序 (10)3、仿真结果 (11)4、硬件运行结果 (11)（3)乘法器模块 (12)1、封装元件 (12)2、乘法器的设计思想 (13)3、乘法器程序 (14)4、仿真结果 (14)5、硬件运行结果 (15)（4)除法器模块 (16)1、封装元件 (16)2、除法器设计思想 (16)3、除法器程序 (16)4、仿真结果 (17)5、硬件运行结果 (17)（5）8位除法器 (18)1、封装元件 (18)2、8位除法器设计思想 (19)3、8位除法器程序 (19)4、仿真结果 (22)（6)数码管七段译码电路 (22)1、封装元件 (22)2、共阴极七段显示码十六进制转换表 (23)3、七段译码器程序 (23)4、仿真结果 (24)（7)选择模块 (24)1、封装元件 (24)2、程序 (25)五、管脚锁定 (26)六、小结与收获 (26)一．实验目的1、熟悉QuartusII软件的相关操作，掌握数字电路设计的基本流程.2、介绍QuartusII 的软件，掌握基本的设计思路,软件环境参数配置，仿真，管脚分配,下载等基本操作。

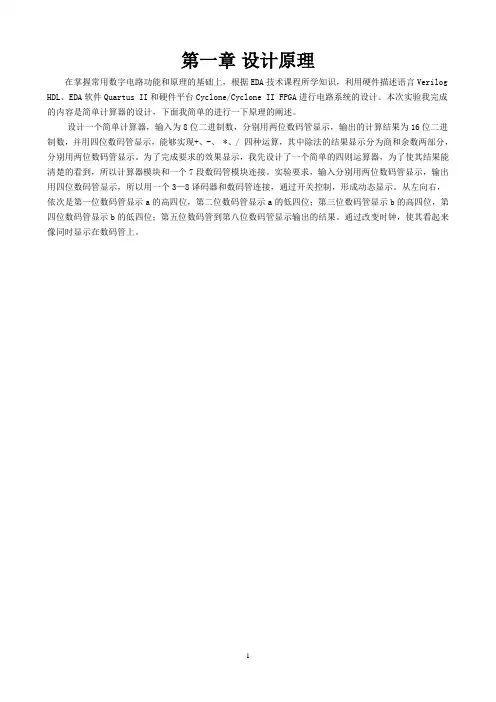

EDA大作业 课程设计 简易计算器
在掌握常用数字电路功能和原理的基础上，根据EDA技术课程所学知识，利用硬件描述语言Verilog HDL、EDA软件Quartus II和硬件平台Cyclone/Cyclone II FPGA进行电路系统的设计。
本次实验我完成的内容是简单计算器的设计，下面我简单的进行一下原理的阐述。
设计一个简单计算器，输入为8位二进制数，分别用两位数码管显示，输出的计算结果为16位二进制数，并用四位数码管显示，能够实现+、-、 *、/ 四种运算，其中除法的结果显示分为商和余数两部分，分别用两位数码管显示。
为了完成要求的效果显示，我先设计了一个简单的四则运算器，为了使其结果能清楚的看到，所以计算器模块和一个7段数码管模块连接。
实验要求，输入分别用两位数码管显示，输出用四位数码管显示，所以用一个3—8译码器和数码管连接，通过开关控制，形成动态显示。
从左向右，依次是第一位数码管显示a的高四位，第二位数码管显示a的低四位；第三位数码管显示b的高四位，第四位数码管显示b的低四位；第五位数码管到第八位数码管显示输出的结果。
通过改变时钟，使其看起来像同时显示在数码管上。
设计流程如下图，分别用两个数码管表示八位二进制数，用一个case 语句表示输入数值采用哪种运算方式，分别用00，01，10，11表示加，减，乘，除。
用3—8译码器选择从哪个数码管输出。
硬件流程图输出结果 A. B 的显示软件流程图LED 灯接线部分显示：中心控制 复位编码 数码管输出输入A 输入B 运算选择C 输出out L E D 8 L E D 7 L E D 6 L E D 5 L E D 4 L E D 3 L E D 2 L E D 1第三章程序简单计算器的程序如下：module jsq9(a,b,c,Dout,count,clk,rst);input[7:0]a,b;input clk,rst;input[1:0]c;output[6:0]Dout;output [2:0]count;reg[6:0]Dout;reg[2:0]count;reg[15:0]out;reg[6:0] LED7S1,LED7S2,LED7S3,LED7S4, LED7S5,LED7S6,LED7S7,LED7S8; DECL7S u1(.A(a[7:4]) , .LED7S(LED7S1));DECL7S u2(.A(a[3:0]) , .LED7S(LED7S2));DECL7S u3(.A(b[7:4]) , .LED7S(LED7S3));DECL7S u4(.A(b[3:0]) , .LED7S(LED7S4));DECL7S u5(.A(out[15:12]) , .LED7S(LED7S5));DECL7S u6(.A(out[11:8]) , .LED7S(LED7S6));DECL7S u7(.A(out[7:4]) , .LED7S(LED7S7));DECL7S u8(.A(out[3:0]) , .LED7S(LED7S8));reg[7:0]out1,out2;always@(a,b,c,Dout,count,clk,rst)case(c)2'b00:out=a+b;2'b01:out=a-b;2'b10:out=a*b;2'b11:beginout1=a/b;out2=a%b;out={out1,out2};enddefault:;endcasealways@(posedge clk or negedge rst)beginif(!rst)count<=3'b000;else if(count==3'b111)count<=3'b000;elsecount<=count+3'b001;endalways@(posedge clk)begincase(count)3'b000: Dout<=LED7S1;3'b001:Dout<=LED7S2;3'b010:Dout<=LED7S3;3'b011:Dout<=LED7S4;3'b100: Dout<=LED7S5;3'b101:Dout<=LED7S6;3'b110:Dout<=LED7S7;3'b111:Dout<=LED7S8;endcaseendendmodulemodule DECL7S (A, LED7S);input [3:0] A;output [6:0] LED7S;reg [6:0] LED7S;always @(A)begincase(A)4'b0000 : LED7S<=7'b0111111; 4'b0001: LED7S <= 7'b0000110 ; 4'b0010: LED7S <= 7'b1011011; 4'b0011: LED7S <= 7'b1001111; 4'b0100: LED7S <= 7'b1100110 ; 4'b0101: LED7S <= 7'b1101101; 4'b0110: LED7S <= 7'b1111101 ; 4'b0111: LED7S <= 7'b0000111 ; 4'b1000: LED7S <= 7'b1111111 ; 4'b1001: LED7S <= 7'b1101111 ; 4'b1010: LED7S <= 7'b1110111 ; 4'b1011: LED7S <= 7'b1111100 ; 4'b1100: LED7S <= 7'b0111001 ;4'b1101: LED7S <= 7'b1011110 ; 4'b1110: LED7S <= 7'b1111001 ; 4'b1111: LED7S <= 7'b1110001 ; endcaseendendmodule第四章模块连接在本程序中，共由三个模块组成，第一个模块是一个四选一多路器其仿真图为：第二个模块是7段数码管显示程序如下module DECL7S (A, LED7S);input [3:0] A;output [6:0] LED7S;reg [6:0] LED7S;always @(A)begincase(A)4'b0000 : LED7S<=7'b0111111;4'b0001: LED7S <= 7'b0000110 ;4'b0010: LED7S <= 7'b1011011;4'b0011: LED7S <= 7'b1001111;4'b0100: LED7S <= 7'b1100110 ;4'b0101: LED7S <= 7'b1101101;4'b0110: LED7S <= 7'b1111101 ;4'b0111: LED7S <= 7'b0000111 ;4'b1000: LED7S <= 7'b1111111 ;4'b1001: LED7S <= 7'b1101111 ;4'b1010: LED7S <= 7'b1110111 ;4'b1011: LED7S <= 7'b1111100 ;4'b1100: LED7S <= 7'b0111001 ;4'b1101: LED7S <= 7'b1011110 ;4'b1110: LED7S <= 7'b1111001 ;4'b1111: LED7S <= 7'b1110001 ;endcaseendendmodule仿真图如下：把这个两个模块用一个3—8译码器进行连接，使其达到实验的要求。

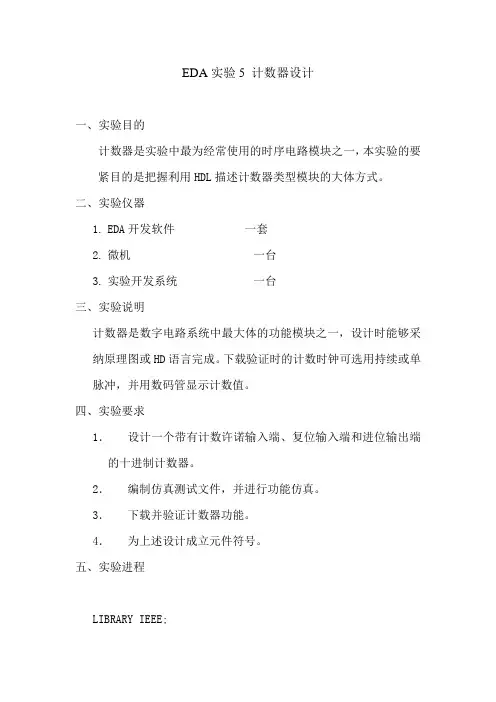

eda实验报告5计数器设计
EDA实验5 计数器设计一、实验目的计数器是实验中最为经常使用的时序电路模块之一，本实验的要紧目的是把握利用HDL描述计数器类型模块的大体方式。
二、实验仪器1.EDA开发软件一套2.微机一台3.实验开发系统一台三、实验说明计数器是数字电路系统中最大体的功能模块之一，设计时能够采纳原理图或HD语言完成。
下载验证时的计数时钟可选用持续或单脉冲，并用数码管显示计数值。
四、实验要求1．设计一个带有计数许诺输入端、复位输入端和进位输出端的十进制计数器。
2．编制仿真测试文件，并进行功能仿真。
3．下载并验证计数器功能。
4．为上述设计成立元件符号。
五、实验进程LIBRARY IEEE;USE counter ISPORT (CLK,RST,EN : IN STD_LOGIC;CQ : OUT STD_LOGIC_VECTOR(3 DOWNTO 0); COUT : OUT STD_LOGIC );END counter;ARCHITECTURE behave OF counter ISBEGINPROCESS(CLK, RST, EN)VARIABLE CQI : STD_LOGIC_VECTOR(3 DOWNTO 0); BEGINIF RST ='1' THEN CQI := (OTHERS => '0');ELSIF CLK'EVENT AND CLK = '1' THENIF EN = '1' THENIF CQI < "1001" THEN CQI := CQI + 1;ELSE CQI :=(OTHERS => '0' );END IF;END IF;END IF;IF CQI = "1001" THEN COUT <= '1' ;ELSE COUT <= '0' ;END IF;CQ <= CQI; END PROCESS;END behave;2．实验结果。
EDA大作业 简易计算器
EDA大作业简易计算器目录EDA大作业简易计算器 (1)目的 (2)任务 (2)内容及步骤 (3)实验设计及实现过程 (3)设计一个1位全加器 (3)设计四位全加器 (4)（1）设计四位加法器 (5)（2）设计可进行加减运算的四位全加器 (6)（3）实现四位全加器的原码输出 (7)设计四位乘法器 (10)（1）设计八位加法器 (10)（2）设计四位乘法器 (11)（3）将乘积结果转化为十进制数 (13)构成简易计算器 (15)下载到实验箱上验证功能 (17)小结与收获 (18)目的1、学习面向可编程器件的FPGA的简单数字系统的设计流程；2、掌握EDA软件Quartus II的原理图输入方式，以及硬件描述语言描述方式；3、熟悉实验装置——实验箱。
任务在可编程逻辑器件上实现一个简易计算器，可以进行4位二进制数的加法和乘法运算，其中被加（乘）数取值范围0～15，加（乘）数取值范围-15～15。
要求用原理图的输入方式及硬件描述语言的结构描述方式完成。
用实验箱上的按键开关模拟输入，用数码管显示十进制计算结果。
内容及步骤1、设计一个1位全加器。
运用波形仿真检查功能正确后，将其封装成1位全加器模块。
2、以1中已封装的1位全加器模块为基础设计一个4位全加器并将其封装成模块，要求：(1) 加数为正时，实现两个4位二进制数与来自低位进位的加法运算，输出显示和及高位进位。
(2) 加数为负时，实现两个4位二进制数的减法运算，输出显示差的原码和正负数标志。
3、以全加器为基础设计一个4位乘法器并封装成乘法器模块，输出显示乘积和正负数标志。
4、以2、3中生成的器件模块为基础构成一个简易计算器，实现如下图功能。
根据S的输入，分别完成Y＝A+B或Y＝A×B。
5、下载到实验箱上验证功能。
实验设计及实现过程设计一个1位全加器电路图如下：其中A1、B1分别为两个加数，C1为来自低位的进位，S为输出的全加和，C01为向高位的进位。
EDA大作业1
EDA大作业1 3位二进制运算器及其数码管扫描显示电路一、目的1. 学习面向可编程器件（FPGA）的简单数字系统的设计流程。
2. 熟练掌握EDA设计软件Quartus II的原理图输入方式和层次化设计模式。
3.熟悉实验装置——实验板，掌握板上外设的工作原理。
二、预习任务按照以下任务要求完成电子版预习报告。
验收后和终结报告合并一起提交。
1. 根据实验任务中的步骤提示，写出要用到的电路模块及其功能。
2. 阅读附录了解FPGA实验板提供的外设资源，并掌握其工作原理。
三、实验任务在可编程逻辑器件上实现一个运算器，可以进行3位二进制数（无符号数）的加减运算。
要求用原理图的输入方式完成。
用实验板上的按键和拨码开关模拟输入，用数码管和发光二极管显示运算结果。
具体内容及步骤如下：1. 用门电路设计一个1位二进制全加器。
运用波形仿真检查功能正确后，将其封装成1位全加器模块。
2. 以1中已封装的1位全加器模块为基础实现一个3位二进制全加器，并仿真检查功能正确与否。
3. 以2中的3位全加器模块为基础实现一个3位二进制运算器，可以完成运算S＝M±N。
其中当减法运算结果为负数时，输出显示差的原码和负数标志。
可将运算结果和负数标志下载至发光二极管显示验证。
4. 设计一个4位数码管的扫描显示电路。
（1）将运算器的两个运算数和运算结果根据拨码开关DIP1、DIP2的状态，在4位数码管上轮流显示，如表1所示。
（提示：可以选用库中的译码器7448或自行设计译码器）（2）负数标志在发光二极管显示。
拨码开关与数码管实物图，见图1。
表1 拨码开关与数码管状态表图1a 拨码开关图1b 4位扫描数码管5. 下载到实验板上验证功能。
外设与FPGA的连接引脚见《FPGA实验板说明书》。
四、验收步骤请同学们首先按以下步骤自查：1. 3位二进制全加器的顶层原理图和仿真2. 运算器的顶层原理图和仿真3. 运算器下载及功能演示4. 运算器及数码管扫描显示电路的顶层原理图和仿真5. 运算器及数码管扫描显示电路下载及功能演示整个project下载实现全部功能后，才能开始验收。
EDA大作业
EDA技术应用总结报告基于ＥＤＡ技术的８位十进制数字频率计设计院（系、部）：姓名：班级：指导教师签名：2013年11 月13 日目录1 EDA发展最新动态 (3)1.1功能验证 (3)1.2混合信号验证 (3)1.3可制造性设计 (3)2 EDA技术的概念 (3)3 基于ＥＤＡ技术的８位十进制数字频率计 (4)3.1引言 (5)3.2软件开发环境 (4)3.3设计方案 (5)3.4、数字频率计模块电路设计 (5)3.4.1分频计设计 (6)3.4.2测频控制信号发生器设计 (6)3.4.3 ８位十进制计数器ｃｎｔ３２ｄ的设计 (6)3.4.4锁存器ｒｅｇ３２设计 (7)3.4.5动态扫描译码驱动器ｄｅｃｏｄｅ设计 (7)3.4.6数字频率计顶层电路图 (8)3.5硬件测试及验证 (8)4 分析 (9)5 参考文献 (12)1 EDA发展最新动态（1）、功能验证(Functional Verification)：随着制造工艺的进步，单位面积上所能容纳的器件数暴增。
设计师可以有足够的空间设计出前所未有的复杂电路，但是要如何验证这么庞大电路功能的正确性却仍是一项棘手的挑战。
明显地，设计能力以及验证能力中间存在着难以跨越的鸿沟。
研究指出，在整个产品研发周期中，有趋近于80%左右的时间都是花在功能验证上。
因此若要大幅提前产品上市的时间，首要必须解决验证的瓶颈。
传统的仿真工具已经无法应付百万门级以上的设计验证需求，举例来说，单就1分钟的MPEG编码进行Verilog仿真可能要花费数个月的时间；但若是采硬件方针，只需要5分钟。
Mentor持续的在最新的验证技术上进行投资，对于最新的验证方法学也不断推陈出新。
Mentor能帮助客户轻松转化到下一代系统设计和设计方法，以应对设计周期并最大程度减少设计复杂度。
（2）、混合信号验证(Mixed Signal)：传统的设计流程是把模拟和数字系统独立开发，常带来设计速度慢、昂贵，甚至不适当的副作用，而Mentor的ADMS混合设计工具所提供的自动化功能可帮助去除这道数模隔阂，能够支持模拟、数字和混合信号设计方法中自上而下(top-down)和由下而上(bottom-up)的验证手段──Eldo工具用于模拟仿真，ModelSim用于数字仿真，让混合信号的SoC设计者能通过与数字电路“硬件描述语言与行为级模型”相仿的工具轻松自动转换。
数电EDA大作业一报告
将3个CP1串行级联，并将第一个的进位输入端接符号位。
实现功能：求补码
5.简易3-1选择器（3_1selector）：
输入：选择端S2S1S0，数位I2I1I0输出：Y
约束条件：
实现功能：选通一个输入端。
6.简易2-4译码器（2_4decoder）：
实现功能：通过拨码开关或者接入两列方波序列让加数和结果分别显示在数码管上。
二、设计思路
1.注意到两个带符号位的四位二进制数时，需要先把二进制数的补数相加再取补数，所以做三个补码器和一个全加器组合，进而完成运算器。
2.对于带符号位的三位二进制数，可以扩展成四位，即把M, N扩展成A3A2A1A0形式，其中，A3为符号位，A2补0，A1A0与原M、N的最后两位相同。
2.全加器和运算器的设计基本没有遇到设计上的问题，因为电子技术实验三组合电路有设计过类似电路。
3.设计分频器时，遇到的问题是在quartus ii中不能直接添加时钟，最后查看FPGA使用说明才知道用晶振产生时钟信号。
4.分频器接入电路后出现错位重影的问题，分析是竞争冒险的问题，所以继续分频，直到能准确显示为止（31.25Hz）。
8.同步十进制加法器（SDAC）：
实现功能：产生占空比为1/10的方波。
9.降200k分频器（FD200k）：
用5个SDAC串联，最后接上一个T触发器，并使T为1或T与CLK相接。
实现功能：将频率降低200k，如将50MHz降为250Hz。
10.扫描显示电路（show）：
用2-4译码器、3-1选择器、运算器、7447译码器等组合成扫描显示电路。
A模块：
分别输出31.25Hz和5Hz的时钟信号。
EDA大作业
EDA技术课程大作业设计题目：移位相加8位硬件乘法器的设计学生姓名：曲毅学号：0990*******专业班级：通信1101移位相加8位硬件乘法器电路设计1. 设计背景和设计方案1.1设计背景纯组合逻辑构成的乘法器虽然工作速度比较快，但过于占用硬件资源，难以实现多位乘法器，基于PLD器件外接ROM九九表的乘法器则无法构成单片系统，也不实用。
这里介绍由八位加法器构成的以时序逻辑方式设计的八位乘法器，具有一定的实用价值，而且由FPGA构成实验系统后，可以很容易的用ASIC大型集成芯片来完成，性价比高，可操作性强。
1.2设计方案此设计是由八位加法器构成的以时序逻辑方式设计的八位乘法器，它的核心器件是八加法器。
所以关键是设计好八位加法器方案一八位直接宽位加法器，它的速度较快，但十分耗费硬件资源，对于工业化设计是不合理的方案二：由两个四位加法器组合八位加法器，其中四位加法器是四位二进制并行加法器它的原理简单，资源利用率和进位速度方面都比较好。
综合各方面的考虑，决定采用方案二。
由8位加法器构成的以时序逻辑方式设计的8位乘法器乘法通过逐向移位加原理来实现，从被乘数的最低位开始，若为1，则乘数左移与上一次和相加；若为0，左移后以全零相加，直至被乘数的最高位。
本乘法器结构框图如下：图1 基本结构框图本乘法器原理图如图2所示：由五个模块组成。
其中ARICTL是乘法运算控制电路，它的START信号上的上跳沿与高电平有2个功能，即16位寄存器清零和被乘数A[7..0]]向移位寄存器SREG8B加载；它的低电平则作为乘法使能信号，乘法时钟信号从ARICTL的CLK 输入。
当被乘数被加载于8位右移寄存器SREG8B后，随着每一时钟节拍，最低位在前，由低位至高位逐位移出。
当为1时：一位乘法器ANDARITH打开，8位乘数B[7..0]在同一节拍进入8位加法器，与上一次锁存在16位锁存器REG16B中的高8位进行相加，其和在下一时钟节拍的上升沿被锁进此锁存器。
EDA计数器实验
计数器一、实验目的1、设计一个带使能输入、进位输出及同步清0的增1十进制计数器2、设计一个带计数使能、同步清0、同步加载的4位计数器3、设计一个带使能、同步清0控制和进位输出的增14位二进制计数器，计数结果由一位7段码管显示。
4、设计一个带使能和同步清0控制的增1减18位二进制计数器，计数结果由7段数码管显示。
二、实验内容1、带使能、同步清0控制和进位输出的增14位二进制计数器VHDL源代码library IEEE;use IEEE.STD_LOGIC_1164.ALL;use IEEE.STD_LOGIC_ARITH.ALL;use IEEE.STD_LOGIC_UNSIGNED.ALL;entity counter2 isPort ( clk : in STD_LOGIC;clr : in STD_LOGIC;en : in STD_LOGIC;co : out STD_LOGIC;y : out STD_LOGIC_VECTOR (6 downto 0));end counter2;architecture Behavioral of counter2 issignal cnt:STD_LOGIC_VECTOR(3 downto 0);signal led:STD_LOGIC_VECTOR(6 downto 0);beginprocess(clk)beginif(clk'event and clk='1')thenif clr='1' thencnt<=(others=>'0');elsif en='1' thenif cnt="1111" thencnt<="0000";elsecnt<=cnt+'1';end if;end if;end if;end process;co<='1' when cnt="1111" else '0';y<=not led;with cnt selectled<="1111001"when"0001","0100100"when"0010","0110000"when"0011","0011001"when"0100","0010010"when"0101","0000010"when"0110","1111000"when"0111","0000000"when"1000","0010000"when"1001","0001000"when"1010","0000011"when"1011","1000110"when"1100","0100001"when"1101","0000110"when"1110","0001110"when"1111","1000000"when others;end Behavioral;激励文件源代码LIBRARY ieee;USE ieee.std_logic_1164.ALL;USE ieee.std_logic_unsigned.all;USE ieee.numeric_std.ALL;ENTITY counter_2_tbw_vhd ISEND counter_2_tbw_vhd;ARCHITECTURE behavior OF counter_2_tbw_vhd IS-- Component Declaration for the Unit Under Test (UUT) COMPONENT counter2PORT(clk : IN std_logic;clr : IN std_logic;en : IN std_logic;co : OUT std_logic;y : OUT std_logic_vector(6 downto 0));END COMPONENT;--InputsSIGNAL clk : std_logic := '0';SIGNAL clr : std_logic := '0';SIGNAL en : std_logic := '0';--OutputsSIGNAL co : std_logic;SIGNAL y : std_logic_vector(6 downto 0);BEGIN-- Instantiate the Unit Under Test (UUT)uut: counter2 PORT MAP(clk => clk,clr => clr,en => en,co => co,y => y);clk<=not clk after 20 ns;tb : PROCESSBEGINclr<='1','0' after 30 ns;en<='0','1' after 20 ns;-- Wait 100 ns for global reset to finish--wait for 100 ns;-- Place stimulus herewait; -- will wait foreverEND PROCESS;END;功能仿真时序仿真管脚设置NET "clk" LOC = "E10" ;NET "clr" LOC = "L13" ;NET "co" LOC = "F12" ;NET "en" LOC = "L14" ;NET "y<0>" LOC = "B4" ;NET "y<1>" LOC = "A4" ;NET "y<2>" LOC = "D5" ;NET "y<3>" LOC = "C5" ;NET "y<4>" LOC = "A6" ;NET "y<5>" LOC = "B6" ;NET "y<6>" LOC = "E7" ;实验现象七段数码管显示0、1、2、3、4、5、6、7、8、9、A、b、C、d、E、F，每次循环完成co所接led灯亮一下，表示进位。
EDA期末大作业设计
EDA 课程设计报告题 目 简易电子琴 组 员 王维婷（3110403128） 郑雅亿（3110403131） 专业班级 电子信息工程112班宁波理工学院一、实验目的1.学习利用数控分频器、键盘实验。
2.理解PS/2键盘的基本原理。
二、实验原理本实验利用键盘的数字按键部分来控制电子琴的C调，DO RA,MI,FA,SO,LA,SI,分别用0,1,2,3,4，5,6，7来进行控制。
们使用了键盘的介入来进行控制。
组成乐曲的每个音符的发音频率值及其持续的时间是乐曲能连续演奏所需的2个基本要素，首先让我们来了解音符与频率的关系。
乐曲的12平均率规定：每2个八度音(如简谱中的中音1与高音1)之间的频率相差1倍。
在2个八度音之间，又可分为12个半音，每2个半音的频率比为。
另外，音符A(简谱中的低音6)的频率为440Hz，音符B到C之间、E到F之间为半音，其余为全音。
由此可以计算出简谱中从低音1至高音1之间每个音符的频率，如图所示。
简谱中音符与频率的关系如图所示，为PS/2键盘的接口引脚图。
下图为PS/2键盘的通信时序图。
主系统由4个模块组成：TOP是顶层设计文件，其内部有三个功能模块：Tone.VHD、Speaker.VHD、enc16_4.VHD.、PS2VHDL.VHD、clkdiv10.VHD、clkdiv50.VHD以及PULSE12.VHD模块TONE是音阶发生器，当4位发声控制输入INDEX中某一位为高电平时，则对应某一音阶的数值将从端口TONE输出，作为获得该音阶的分频预置值；同时由CODE输出对应该音阶简谱的显示数码，如‘5’，并由HIGH输出指示音阶高8度显示。
由例6-28可见，其语句结构只是类似与真值表的纯组合电路描述，其中的音阶分频预置值，如Tone <= 1290是根据产生该音阶频率所对应的分频比获得的。
简易电子琴电路结构模块SPEAKER中的主要电路是一个数控分频器，它由一个初值可预置的加法计数器构成，当模块SPEAKER由端口TONE获得一个2进制数后，将以此值为计数器的预置数，对端口CLK12MHZ输入的频率进行分频，之后由SPKOUT向扬声器输出发声。
EDA综合大作业
2014-4-18 打下课铃之前完成设计和验收。
最后综合考试要求提交的资料：整个工程的文件夹和报告压缩后，以“班级学号姓名”命名提交，截止日期：2014-04-28 16:00一、设计报告撰写要求设计报告应包括以下内容：（1）任务要求（2）总的设计思路（3）设计的各个部分论述（并附有各个模块的源程序）（4）设计总结和心得体会二、题目1、具有报时功能的数字钟的设计（序号1-10号做此题）时钟信号源由实验板上的振荡电路提供，频率为1KHz。
1)具有时，分，秒，计数显示功能，以12小时循环计时；2)设置启动、停止开关，具有启动和停止计时操作的功能；3)具有整点报时功能。
2、流水灯的设计（序号11-20号做此题）设计一流水灯电路，控制8个发光二级管循环发光（至少4种花型循环显示），输入为clk，输出为qout[7..0]，分别控制8个发光二极管的亮或灭的状体，为了使等的变化速度开起来清楚，clk的频率需要在1Hz左右。
时钟信号源由实验板上4MHz晶振提供。
3、序列码发生器的设计（序号21-30号做此题）设计一序列码发生器电路，当按下按键后开始工作，可以循环产生00110111的序列。
由发光二级管指示序列码的输出，时钟信号源由实验板上4MHz晶振提供。
4、30进制计数器的设计（序号31-40号做此题）设计一30进制计数器，输出计数值。
（1）采用系统的1kHz输入时钟，内部分频至2hz作为计数时钟；（2）2个数码管显示计数值；（3）可复位为0、置位为16；（4）进位位点led灯；5、汽车尾灯控制器的设计（序号40号以后做此题）假设汽车尾部左右两侧各有3盏指示灯（转弯灯、刹车灯、雾灯），要求汽车尾灯控制器满足以下基本要求。
1）汽车正常行驶时指示灯都不亮。
2）汽车转弯时，对应侧的转弯灯亮。
3）汽车刹车时，左右两侧的刹车灯亮4）汽车在夜间/大雾天行驶时，左右两侧的雾灯一直亮，供照明使用时钟信号源由实验板上的振荡电路提供，频率为1KHz。
eda大作业
班级021039学号02103121EDA报告题目VHDL 设计初步 ________________ 学院_________________ 电子工程学院___________________ 专业_________________ 信息对抗技术___________________ 学生姓名 ___________________________________________ 导师姓名目录第一章实验部分（秒表） (2)1、...................................................................... 程序设计: 22、....................................................................... 程序代码23、....................................................................... 程序调试4第二章习题部分 (8)习题一 (8)习题二 (8)习题三 (10)习题四 (11)习题五 (12)习题六 (14)习题七 (17)第一章实验部分(秒表)1、程序设计：秒表显示共有6位，两位显示分，两位显示秒，十分秒和百分秒各一位。
设计时使用一个计数器，随着时钟上升沿的到来循环计数，每计数一次，百分秒位加一，通过百分秒位满十进位来控制十分位的计数，十分位满十进位，依次类推，实现秒表计数。
为实现秒位的计时精确，百秒位必须以0.01秒的时间间隔计数，即时钟的频率是100Hz为此，本设计采用3MHz的时钟频率通过分频得到100Hz的时钟频率，再送给控制时钟以得到比较精确的CLK信号。
其中，时钟信号CLK为3MHz 的时钟频率，分频后得到的时钟为CLK2输出引脚CLK2和输入引脚CLK2在外部相连，实现将分频后的时钟送入。
EDA技术课程大作业
E D A技术课程大作业-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII安阳工学院电子信息与电气工程学院课程大作业：EDA技术题目：组数：第 11 组班级：（电子信息工程10-1）教师成绩由以下评分标准累计得出1、电路设计和仿真结果正确清晰合理‘ 25%2、设计和仿真结果分析正确合理。
25%3、大作业报告重点突出、阐述清晰。
25%4、小组能很好的组织、合作，过程顺利，按时完成大作业。
15%5、陈述清晰正确、有说服力，能够正确回答问题。
10%总分学生自评分值大作业总成绩总成绩=J*60%+(J+J*(X-25%))*40% J 为教师成绩，X 为学生自评分值数字时钟1. 设计任务和设计方案1.1设计任务1、依据预先设定的数字数字时钟的功能，完成对数字钟的设计。
2、通过数字时钟的设计，学习Quartus II 中基于VHDL 设计的流程。
3、通过这次的设计，掌握简单时序逻辑电路的设计方法与功能仿真技巧。
1.2 设计方案在方案中要实现的功能是：（1）设置复位、清零等功能（2）有时、分、秒计数显示功能,小时为24进制,分钟和秒为60进制以24小时循环计时（3）有校时功能,可以分别对时及分进行单独校时,使其校正到标准时间 （4）时钟通过数码管显示且时钟计数显示时有LED 灯显示； 总体方框图2. 方案实施根据系统设计要求,系统由时钟分频部分、计时部分、按键部分调时部分和显示部分五个部分组成。
这些模块都放在一个顶层文件中。
1）时钟计数：思路：时计时器为一个24进制计数器，分、秒计时器均为60进制计数器。
当秒计时器接受到一个秒脉冲时，秒计数器开始从1计数到60，此时秒显示器将显示00、01、02、...、59、00；每当秒计数器数到00时，就会产生一个脉冲输出送至分计时器，此时分计数器数值在原有基础上加1，其显示器将显示00、01、02、 (59)00；每当分计数器数到00时，就会产生一个脉冲输出送至时计时器，此时时计数器数值在原有基础上加1，其显示器将显示00、01、02、...、23、00。
EDA大作业
ＥDＡ技术课程大作业目录1. 设计背景2. 设计方案2.1 计时模块功能2.2 计时模块系统组成框图2.3 设计思路3. 数字秒表计时模块的VHDL源程序3.1 十进制计数器的VHDL源程序（CDU10.VHD）3.2 六进制计数器的VHDL源程序（CDU6.VHD）3.3 计时器的VHDL源程序（COUNT.VHD）4. 源程序总体描述5. 波形仿真图6. 总结1、设计背景在当今社会，数字电路产品的应用在我们的实际生活中显得越来越重要，与我们的生活联系愈加紧密，例如计算机、仪表、电子钟等等，使我们的生活工作较以前的方式更加方便、完善，带来了很多的益处。
在此次EDA课程，我的设计课题是数字秒表——计时模块，根据要求使用平时所学VHDL语言进行编程完成。
报告书主要由设计背景、设计方案、模块介绍、设计源程序、仿真波形图和管脚锁定及硬件连线四部分组成。
设计方案主要介绍了我对于设计课题的大致设计思路，之后各个部分将会详细介绍设计组成及程序。
数字电路主要是基于两个信号，用数字信号完成对数字量进行算术运算和逻辑运算的电路我们称之为数字电路，它具有逻辑运算和逻辑处理等功能，数字电路可分为组合逻辑电路和时序逻辑电路。
EDA技术，就是以大规模可编程逻辑器件为设计载体，以硬件描述语言为系统逻辑描述的主要表达方式，以计算机、大规模可编程逻辑器件的开发软件及实验开发系统为设计工具，通过有关的开发软件，自动完成用软件的方式设计的电子系统到硬件系统的逻辑编译、逻辑化简、逻辑分割、逻辑综合及优化、逻辑布局布线、逻辑仿真，直至完成对于特定目标芯片的适配编译、逻辑映射、编程下载等工作，最终形成集成电子系统或专用集成芯片的一门新技术。
2、设计方案数字秒表的计时模块，其总体功能如下：数字秒表的计时范围是0秒到59分59.59秒，显示的最长时间为59分59。
数字秒表的计时精度是10ms。
复位开关可以在任何情况下使用，即便在计时过程中，只要按一下复位开关，计时器就清零，并做好下次计时的准备。
EDA大作业
摘要该系统利用VHDL语言、PLD设计出租车计费系统，以MAX+PLUSⅡ软件作为开发平台，设计了出租车计费器系统程序并进行了程序仿真。
使其实现计费以及预置和模拟汽车启动、停止、暂停等功能，并动态扫描显示车费数目。
关键词: 出租车计费器；计数器；VHDL语言；MAX+PLUSⅡ；一、实验任务及要求（a）能够实现计费功能费用的计算是按行驶里程收费，设出租车的起步价是6.00元，当里程小于2km里时，按起步价收费；当里程大于2km时每公里按1.5元计费。
等待累计时间超过2.5min，按每分钟1.5元计费。
所以总费用按下式计算：总费用=起步价+（里程-2km）*里程单价+等候时间*等候单价（b）能够实现显示功能显示汽车行驶里程：用四位数字显示，显示方式为“XX”，单价为km。
计程范围为0~99km，计程分辨率为1km。
显示等候时间：用两位数字显示分钟，显示方式为“XX”。
计时范围为0~59min，计时分辨率为1min。
显示总费用：用四位数字显示，显示方式为“XXX.X”，单位为元。
计价范围为999.9元，计价分辨率为0.1元。
二、设计原理根据设计要求，系统的输入信号clk，计价开始信号Start，等待信号Stop，里程脉冲信号fin。
系统得输出信号有：总费用数cha0 ~cha3，行驶距离km0 ~km1，等待时间min0 ~min1 等。
系统有两个脉冲输入信号clk_750k、fin，其中clk_750k将根据设计要求分频成15hz和1hz分别作为公里计费和超时计费的脉冲。
两个控制输入开关start、stop；控制过程为：start作为计费开始开关，当start为高电平时，系统开始根据输入的情况计费。
当有乘客上车并开始行驶时，fin脉冲到来，进行行驶计费，此时的stop需要置为0；如需停车等待，就把stop变为高电平，并去除fin输入脉冲，进行等待计费；当乘客下车且不等待时，直接将start置为0，系统停止工作；价格开始归为起步价6.00元。
EDA大作业_Quartus II_简易计算器_实验报告
实验报告——简易计算器目录：一、实验目的 (1)二、实验任务 (1)三、电路设计及仿真 (2)1. 结构设计图示如下： (2)2. 设计描述 (2)3. 一位全加器： (2)4. 四位全加器： (2)5. 补码器 (3)6. 四位加减器 (4)7. 八位全加器 (5)8. 乘法器 (5)9. 整体电路： (6)四、实验总结 (7)1. 实验收获： (8)2. 实验中出现的问题及解决： (8)一、实验目的1. 学习面向可编程器件（FPGA）的简单数字系统的设计流程。
2. 熟练掌握EDA设计软件Quartus II的原理图输入方式和层次化设计模式。
3. 熟悉实验装置——实验箱。
二、实验任务1. 设计1位全加器，并将其封装成1位全加器模块，仿真验证运算结果；2. 设计4位加/减运算器。
用封装好的1位全加器模块组成成4位加/减运算器。
仿真验证运算结果；3. 以全加器为基础设计一个4位乘法器并封装成乘法器模块，输出显示乘积和正负数标志。
仿真验证运算结果；4. 使用已生成的器件模块为基础设计一个简易计算器，根据控制端的状态，完成加、减、乘法运算，用十进制显示运算结果；用发光二极管显示负数标志。
仿真验证运算结果；即实现如下设计：三、电路设计及仿真1.结构设计图示如下：2.设计描述①利用门电路组合成1位全加器，封装；②调用1位全加器组合4位全加器和4位补码全加器（实现补码和相加），分别封装；③利用门电路实现补码器，封装；（可改进——使用4位全加器实现，见下）；④调用4位补码全加器和补码器实现4位加减器；⑤调用4位全加器实现8位全加器，封装；⑥调用8位全加器实现乘法器；⑦译码（二进制码——BCD码）；⑧组合4位加减器和乘法器成简易计算器；3.一位全加器：①利用门电路组合而成4位全加器；电路图如下：②将其封装成1位全加器模块。
4.四位全加器：①利用1位全加器模块搭建4位补码全加器（实现补码后相加），电路如下：② 将其封装成4位补码全加器模块。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
计算器设计专业：电子信息工程设计者：摘要本文介绍了一个简单的计算器的设计，该设计采用了现场可编程逻辑器件FPGA设计，并基于VHDL语言实现加减乘除功能，并用十进制显示在数码管上。
系统由计算部分、输入部分、选择部分、输出部分组成，计算部分为加法器、减法器、乘法器和除法器组成。
使用Altera公司的QuartusII开发软件进行功能仿真并给出仿真波形，并下载到试验箱,用实验箱上的按键开关模拟输入，用数码管显示十进制计算结果。
通过外部按键可以完成四位二进制数的加、减、乘、除四种运算功能，其结果简单，易于实现。
关键字：VHDL，计算器，QuartusII目录一．实验目的 (4)二、流程图 (4)三．顶层原理图 (5)四、各个模块 (6)(1)加法器模块 (6)1、封装元件 (6)2、加法器程序 (7)3、仿真结果 (7)（2）减法器模块 (8)1、封装元件 (8)2、减法器程序 (9)3、仿真结果 (10)4、硬件运行结果 (11)（3）乘法器模块 (12)1、封装元件 (12)2、乘法器的设计思想 (12)3、乘法器程序 (13)4、仿真结果 (14)5、硬件运行结果 (14)（4）除法器模块 (15)1、封装元件 (15)2、除法器设计思想 (15)3、除法器程序 (16)4、仿真结果 (16)5、硬件运行结果 (17)（5）8位除法器 (18)1、封装元件 (18)2、8位除法器设计思想 (18)3、8位除法器程序 (19)4、仿真结果 (21)（6）数码管七段译码电路 (22)1、封装元件 (22)2、共阴极七段显示码十六进制转换表 (22)3、七段译码器程序 (23)4、仿真结果 (23)（7）选择模块 (24)1、封装元件 (24)2、程序 (25)五、管脚锁定 (25)六、小结与收获 (26)一．实验目的1、熟悉QuartusII 软件的相关操作，掌握数字电路设计的基本流程。
2、介绍QuartusII 的软件，掌握基本的设计思路，软件环境参数配置，仿真，管脚分配，下载等基本操作。
3、了解VHDL 或原理图设计方法与定制IP 模块的思想。
4、掌握并行加法器，减法器乘法器以及除法器的设计思路及工作原理。
5、设计一个能完成加减乘除功能并以十进制显示结果的简单计算器。
二、流程图• 当输入为00时输出加法结果• 当输入为01时输出减法结果• 当输入为10时输出乘法结果• 当输入为11时输出除法结果 输入控制功能的数 选择模块 减法模块乘法模块 除法模块 加法模块显示结果十六进制转换成十进制三．顶层原理图创新：四个模块输出均为十六进制数，为了输出方便观察，设计了8位除法器，将输出变为十进制数显示在数码管上。
DATAIN[1..0]为输入控制端，通过试验箱上两个拨码开关控制输入。
A[3..0]和B[3..0]是两个四位二进制输入数，当DATAIN 为00时进行加法运算，当DATAIN 为01时进行减法运算，当DATA 为10时进行乘法运算，当DATA 为11是进行除法运算。
结果用十进制显示三个共阳静态LED 数码管上，除法的余数单独显示在右下角的七段驱动共阳数码管中的一个上。
乘法模块除法模块减法模块 加法模块控制模块 七段数码管 输出个位输出十位输出百位 三个八位除法器，把十六进制数转换为十进制显示除法余数四、各个模块(1)加法器模块1、封装元件当CLR 为‘1’时清零，输出为零当CLR 为‘0’时，输入两个四位二进制数，输出两个数之和，S[3..0]为和，S[4]为进位。
CLRA[3..0]B[3..0]S[7..0]ADDER4Binst62、加法器程序3、仿真结果当CLR为1时，输出为0；当CLR为0时，进行加法运算。
S[3..0]为相加后得到的和，S[7..4]为相加后的进位。
4、硬件运行结果从左到右，前三个数码管为结果，用十进制显示：第一个为百位，第二个为十位，第三个为个位。
第五个为加数，第六个为被加数。
（2）减法器模块1、封装元件CLR a[3..0] b[3..0]s[3..0]cosub4 inst1设计思想：减去一个数等于加上这个数的补码。
对减数求补码，再调用加法器当CLR为‘1’时清零，输出为零当CLR为‘0’时，a是四位二进制被减数，b时四位二进制减数。
S为相减的结果，co为借位，当co为0时代表a减b是整数，否则为负数或者0。
2、减法器程序3、仿真结果调用一个加法程序CLR为清零，当CLR为1时清零，输出为0；当CLR为0时进行减法运算，a、b为两个四位二进制输入，s为输出，当co为0时，代表s为正，当co为1时代表co为负，当被减数小于减数时，s为相减得到的结果的补码。
4、硬件运行结果从左到右，前三个数码管用十进制显示结果：第一个代表正负，为0时代表正，为1时代表负。
第五个为减数，第六个为被减数。
（3）乘法器模块1、封装元件当clr 为‘1’时输出为0当clr 为‘0’时，a 与b 相乘输出y2、乘法器的设计思想用并行相乘的方法。
通过开关和键盘，两组分别输入4bit 的数据进行乘法运算时，先求出部分积，即求得二进制数据的乘数和被乘数逐位相乘，之后运用二进制加法进行加和。
举例如下，10X9=90：• --10 × 9 = 90 • -- 1 0 1 0 • -- X 1 0 0 1 = • -- ------------- • -- 00001010• -- 00000000 --部分积clr a[3..0]b[3..0]y [7..0]multi4binst21•-- 00000000•- 01010000• ---------------------------- •-- 1011010 =90•这里加法的结果就是所求结果。
3、乘法器程序4、仿真结果clr为清零，当clr为1时进行乘法运算，a、b为两个四位二进制输入，y为十六进制输出。
5、硬件运行结果从左到右，前三个数码管用十进制显示结果：第一个为百位，第二个为十位，第三个为个位。
第五个为乘数，第六个为被乘数。
（4）除法器模块1、封装元件当clr 为‘1’时，输出为0。
当clr 为‘0’时，a 与b 相除输出s ，s 高四位为商，低四位为余2、除法器设计思想• f:=a; g:=b; e:=(others=>‘0’);--f 等于被除数，g 等于除数 • for i in 1 to 15 loop --e 为商 • if (f>=g) then f:=f-g; e:=e+1; • else exit; • end if; • end loop;• s(7 downto 4)<=e;s(3 downto 0)<=f;• 利用循环的思想设计除法器。
S 高四位为商，第四位为余数clr a[3..0]b[3..0]s[7..0]div isioninst23、除法器程序4、仿真结果当clr=‘1’时清零，当clr=‘0’时进行除法运算。
a、b为四位二进制数，a为被除数，b为除数，s高四位为商，s低四位为余数。
5、硬件运行结果从左到右，前三个数码管用十进制显示计算后的商，第一个为百位，第二个为十位，第三个为个位。
第五个数码管为除数，第六个数码管为被除数。
右下角一个数码管显示运算得到的余数。
（5）8位除法器1、封装元件作用：用于把十六进制显示的输出换成十进制显示。
方法：被除数除以10时，余数为个位；得到的商除以10，得到的余数为十位；得到的商再除以10，得到的余数为百位。
2、8位除法器设计思想• 利用移位减法原理设计除法器• 首先在被除数前面补7个零，赋值为Remain7，除数后面补7个零，赋值为diver7。
若Remain7 大于diver7，则 shang （7）为‘1’，Remain6<= Remain7 - diver7。
否则shang （7）为‘0’， Remain6<= Remain7 ；• Diver6等于diver7左移一位，后面补零。
再重复上一个步骤，得出shang （6），……直到得出shang （0）为止• Remain 是中间与diver 相减的得到的数，diver 保存除数移位后的数；beichu[7..0]chu[7..0]shang[7..0]yu[3..0]Divinst3说明：8位除法器不能用四位除法器那循环的方法，因为，如果用循环的方法，由于循环次数太多，在电脑上要运行半个小时以上，不能用。
3、8位除法器程序4、仿真结果（6）数码管七段译码电路1、封装元件作用：用于在一个七段共阳数码管显示除法器的余数。
2、共阴极七段显示码十六进制转换表十六进制码共阴极七段显示码 Num D 8 D 4 D 2 D 1 g f e d c b a 0 0 0 0 0 0 1 1 1 1 1 1 1 0 0 0 1 0 0 0 0 1 1 0 2 0 0 1 0 1 0 1 1 0 1 1 3 0 0 1 1 1 0 0 1 1 1 1 4 0 1 0 0 1 1 0 0 1 1 0 5 0 1 0 1 1 1 0 1 1 0 1 6 0 1 1 0 1 1 1 1 1 0 1 7 0 1 1 1 0 0 0 0 1 1 1 8 1 0 0 0 1 1 1 1 1 1 1 9 1 0 0 1 1 1 0 1 1 1 1 A 1 0 1 0 1 1 1 0 1 1 1 B 1 0 1 1 1 1 1 1 1 0 0 C 1 1 0 0 0 1 1 1 0 0 1 D 1 1 0 1 1 0 1 1 1 1 0 E 1 1 1 0 1 1 1 1 0 0 1 F11111111D[3..0]data_out[0..6]seg7inst123、七段译码器程序4、仿真结果（7）选择模块1、封装元件• 当Q 为“00”时进行加法运算 • 当Q 为“01”时进行减法运算 • 当Q 为“10”时进行乘法运算 • 当Q 为“11”时进行除法运算Q[1..0]input[31..0]output[7..0]output1[3..0]choose inst112、程序五、管脚锁定六、小结与收获回顾本次大作业完成的整个过程，觉得收获很多，主要有以下几个方面。
（1）通过整个过程的设计完成，锻炼了分析、解决问题的能力，熟练掌握了Quartus II的原理图输入方式，并对硬件描述语言有了初步的认识和运用，认识到Quartus II用于电路仿真的强大功能；（2）完成过程中，关于电路的设计，有多种不同的实现方法，经过和同学讨论，交流想法，尽量选择简单易行的方法，同时灵活运用各种逻辑门电路，锻炼了逻辑思维能力；（3）通过整个过程的完成，最终在实验箱上顺利得到了正确的结果，虽然只是一个简易的、功能很少的计算器，但毕竟是自己亲手操作完成的，觉得很有成就感，这也增加了我对数字电子技术的兴趣。
