13.锤击桩施工记录

锤击桩施工记录一、适用范围锤击桩主要是指锤击灌注桩、锤击预制桩等，在施工过程中用该表作施工记录。

二、执行标准城市桥梁工程施工与质量验收标准，CJJ2；公路桥涵施工技术规范，JTJ041；建筑地基基础工程质量验收规范，GB50202等。

以最新颁布的规范、标准为准。

三、表内填写提示里程（区号）：本机本天施工的桩所在的里程或区域。

设计桩顶标高、设计桩底标高、设计桩长、桩形式规格、桩断面尺寸、设计桩垂直度：按设计图求填写。

设计（工艺试验）最后三阵贯入总量：当表用做工艺试验记录时（不小于5条），按设计图给的参填；当表用于施工记录时，按工艺试验后各验收方商定的数据填写。

桩锤规格及重量：按桩机实际选用的锤头填写。

桩机型号：按桩机铭牌填写。

桩机编号：按自编的桩机号填写。

序号：为本机当天施工的流水号。

桩号：与设计图或自编桩位平面图桩号一致。

地面标高：桩开挖前实测标高。

桩底标高：收锤时的标高。

（不包括桩尖锥形部分。

）桩顶实际标高：收锤时桩顶的标高。

桩顶高出地面长度及送桩深度：根据施工收锤时的实际情况选项填写，桩顶高出地面长度=桩顶实高-地面标高；送桩深度=地面标高-桩顶实际标高。

桩截取长度：桩顶施工标高-设计桩顶标高。

每节桩长：指没截桩前的每段桩长度，填写形式，例：9+9+7。

电焊接桩、胶泥接桩：根据实际接桩方法选其一填写。

停歇、灌注时间：按实际次数、顺序填写。

桩垂直度：实地开挖桩头后，用垂线或测斜仪器量测。

落距：指锤底至桩顶距离。

最后三阵锤灌入量：指每阵锤桩被打入地基深度，连续10击为1阵。

合计量为三阵打入深度的代数打桩起时间：指每根桩第一锤起锤的时间。

打桩止时间：指记录每根桩最后一锤的时间。

锤落距：指锤底至桩顶距离。

每米锤击数：打入每米土所需要锤击数。

总锤击数：从开始至结束锤击次数的总和。

末段击进数：最后小于一米入土段实际米数。

末段锤击数：最后小于一米入土段打入所需要锤击数。

备注：填写施工过程中出现的问题，处理情况。

锤击管桩工程施工记录表

锤击管桩工程施工记录表日期：___________项目名称：___________施工单位：___________监理单位：___________监理工程师：___________工程地点：___________施工人员：1. ___________2. ___________3. ___________4. ___________5. ___________6. ___________工作内容：1. 管桩基础的布料和标高设置2. 锤击管桩的安装3. 管桩的锤击4. 管桩的定位和固定5. 管桩的验收6. 清理施工现场施工记录：日期：___________天气：___________施工人员出勤情况：___________工作内容：管桩基础的布料和标高设置具体工作流程及结果：1. 按照设计要求，布置好管桩基础的位置和标高线。

2. 检查基础布料的平整度和坚固度，确保管桩的安装质量。

3. 根据标高设置好管桩的位置，保证管桩的垂直度和水平度。

4. 通过测量和检查，确认管桩基础的布料和标高设置符合要求。

施工记录：日期：___________天气：___________施工人员出勤情况：___________工作内容：锤击管桩的安装具体工作流程及结果：1. 确保管桩的安装位置和角度符合设计要求。

2. 对管桩进行逐根清理，确保管桩的表面干净，便于后续的锤击安装。

3. 对管桩进行逐根的查验，防止管桩在安装过程中出现缺陷。

4. 将管桩的末端与其他管桩相连接，确保整体的稳定和密封性。

施工记录：日期：___________天气：___________施工人员出勤情况：___________工作内容：管桩的锤击具体工作流程及结果：1. 利用专业的锤击设备，对管桩进行逐根的锤击安装。

2. 控制锤击的力度和频率，确保管桩的沉入土壤的深浅和稳定性。

3. 锤击过程中，及时对管桩进行调整和修正，保证安装的准确性。

4. 确保管桩的锤击过程符合设计要求和相关规范。

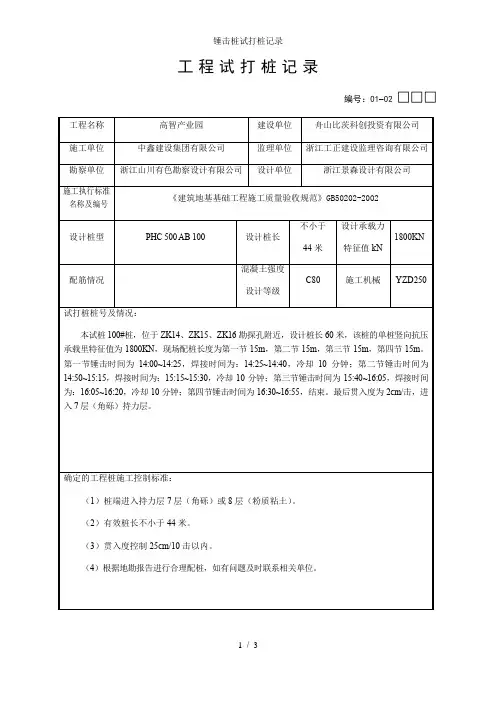

锤击桩试打桩记录

工程试打桩记录
编号：0102□□□
工程名称
高智产业园
建设单位
舟山比茨科创投资有限公司
施工单位
中鑫建设集团有限公司
监理单位
浙江工正建设监理咨询有限公司
勘察单位
浙江山川有色勘察设计有限公司
设计单位
浙江景森设计有限公司
施工执行标准名称及编号
《建筑地基基础工程施工质量验收规范》GB50202-2002
设计桩型
PHC 500 AB 100
设计桩长
不小于
44米
设计承载力
特征值kN
1800KN
配筋情况
混凝土强度
设计等级
C80
施工机械
YZD250
试打桩桩号及情况：
本试桩100#桩，位于ZK14、ZK15、ZK16勘探孔附近，设计桩长60米，该桩的单桩竖向抗压承载里特征值为1800KN，现场配桩长度为第一节15m，第二节15m，第三节15m，第四节15m。第一节锤击时间为14:00~14:25，焊接时间为：14:25~14:40，冷却10分钟；第二节锤击时间为14:50~15:15，焊接时间为：15:15~15:30，冷却10分钟；第三节锤击时间为15:40~16:05，焊接时间为：16:05~16:20，冷却10分钟；第四节锤击时间为16:30~16:55，结束。最后贯入度为2cm/击，进入7层（角砾）持力层。
年月日
施工单位项目负责人(签名)：
年月日
确定的工程桩施工控制标准：
（1）桩端进入持力层7层（角砾）或8层（粉质粘土）。
（2）有效桩长不小于44米。
（3）贯入度控制15cm/10击以内。
（4）根据地勘报告进行合理配桩，如有问题及时联系相关单位。

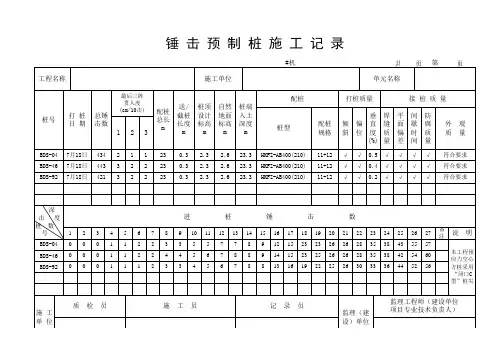

锤击预制桩施工记录表(空心方桩)

锤击预制桩施工记录
#机工程名称
最后三阵贯入度 (cm/10击)
共单元名称
页
第
页
施工单位配桩配桩总长 m 送/ 截桩长度 m
0.3 0.3 0.3
打桩质量垂偏直位度 (%)
√ √ √ 0.5 0.4 0.2
接桩质量焊缝质量
√ √ √
桩号
打桩日期
施
工
员
记
录
员监理（建设）单位
监理工程师（建设单位项目专业技术负责人）
施工单 22 20 26 26 25 21 26 26 26
数
22 28 28 30 23 35 35 33 24 38 38 36 25 43 42 44 26 55 54 52 27 备注 57 60 56 本工程预应力空心方桩采用 “闭口C 型”桩尖
说
明
质检员施工单位
总锤击数
1
BDS-04 BDS-46 BDS-92 7月18日 7月18日 7月18日 434 443 421 2 3 3
2
1 2 2
3
1 2 2
桩顶设计标高 m
2.3 2.3 2.3
自然地面标高 m
2.6 2.6 2.6
桩端入土深度 m
23.3 23.3 23.3
桩型
配桩规格
11+12 11+12 11+12
倾斜
√ √ √
平面偏差
√ √ √
间歇时间
√ √ √
防腐质量
√ √ √
外质
观量
23 23 23

锤击桩施工记录表格楼

G40地下车库及商业配套中心桩基工程施工单位：打桩机类型及编号：班次序桩号钟山岩土 1#机打桩起讫配桩长度日期号时间 1 2 3 4 管桩规格; PHC-600(110)A-C80 送桩器类型及重量：管桩生产厂：三和管桩桩锤类型及重量：自然地面标高： hg 最后贯入度 mm/10 桩入土深（m）锤击次数落锤高度（cm) 锤击次数落锤高度（cm) 锤击次数落锤高度（cm) 锤击次数落锤高度（cm) 锤击次数落锤高度（cm) 锤击次数落锤高度（cm) 锤击次数落锤高度（cm) 锤击次数落锤高度（cm) 锤击次数落锤高度（cm) 锤击次数落锤高度（cm) 锤击次数落锤高度（cm) 锤击次数落锤高度（cm) 2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 37 38 39 40 41 42 43 44 45 46 47 48 击桩顶设计标高 g 单桩承载力特征值 ; 桩帽类型及重量：桩顶标送桩长高度（m）（m）
备注m
监理单位代表：
工程技术负责人：
施工员：
记录员：

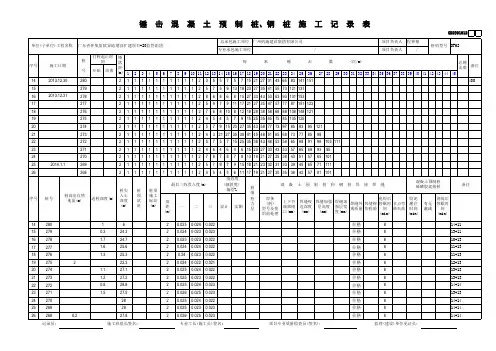

02锤击混凝土预制桩、钢桩施工记录表(A3)GD2301012
