水泵叶轮切割定律及方法

叶轮切割针对某一叶轮,可以切割其外径来改变性能,以下标2表示切割后尺寸和性能,下标1表示原来的性能,则切割前后的性能在相同转速下的变化如下:流量Q2/Q1=D2/D1;扬程H2/H1=(D2/D1)^2;功率N2/N1==(D2/D1)^3。
需要注意的是,上述公式只在一定范围内切割外径时成立,一般范围是不超过原直径的30%。
Q2/Q1=D2/D1:流量与直径成正比。
H2/H1=(D2/D1)^2:扬程与直径的平方成正比,因为直径与线速度成正比,而动能是与速度的平方成正比的。
N2/N1==(D2/D1)^3:功率与流量和扬程成正比,所以是与直径的3次方成正比。
叶轮口环的检修工艺泵在运转中,由于自然磨损、介质中含有固体颗粒、叶轮晃动等原因,使离心泵叶轮口环与密封环的径向间隙变大或出现密封环破裂的现象,起不到密封作用,造成大量回流,降低泵的实际流量。
检修叶轮口环时,首先应当检查密封环是否完好,然后测量其径向间隙。
径向间隙的测量方法,通常是用游标卡尺或千分尺(最好用千分尺)测量密封环的内径和叶轮口环的外径,两者之差即为径向间隙(半径方向间隙应取其一半)。
为了使测量准确,应当测量几个方向后,求平均值,以免密封环失圆,造成测得的数据偏大或偏小。
当径向间隙超过所规定的值时,一般采用换件修理。
对于挂有乌金的铜口环,当间隙磨大时,只需重新挂乌金,无需更换新口环。
当原有乌金无脱落现象,磨损量又不大时,可用补焊的方法修复。
补焊步骤如下:(1)刷去口环上的污物;(2)用5%的盐酸清洗一遍;(3)放到温度为90℃、浓度10%的烧碱中浸洗10分钟,然后取出放到90℃的清水中清洗;(4)补焊乌金,其方法是:把口环预热到100℃左右,用气焊熔掉口环上原有的乌金,然后用与原有的乌金同牌号的乌金制成的焊条,顺口环周围或纵长方向一道道堆焊上去(不得反复重焊)。
焊接完毕后,可进行机械加工,达到所要求的标准尺寸。
如乌金磨损很大或乌金已脱落,则要重浇乌金。

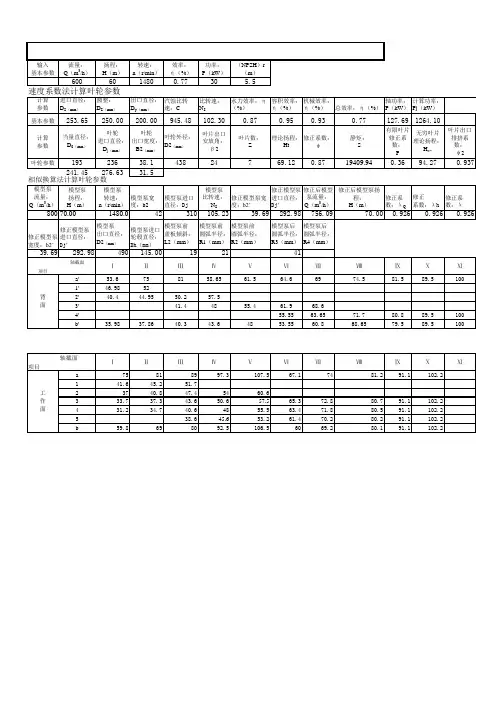

叶轮性能参数计算程序

0.87
19409.94
0.36
94.27
0.937
模型泵 转速: 模型泵宽 n(r/min) 度:b2
模型泵进口 直径:Dj
模型泵 修正模型泵 修正后模型 修正后模型泵扬 比转速: 修正模型泵宽 进口直径: 泵流量: 程: 修正系 NS H(m) 数:λQ 度:b2’ Dj’ Q(m3/h)
修正 修正系 系数:λh 数:λ
800 70.00
修正模型泵 修正模型泵 进口直径: 宽度:b2’ Dj’
1480.0
42
310
105.23
39.69
292.98
756.09
70.00
0.926
0.926
0.926
模型泵 模型泵前 模型泵前 模型泵前 模型泵进口 出口直径: 盖板倾斜: 圆弧半径: 圆弧半径: 轮毂直径: D2(mm) L2(mm) R1(mm) R2(mm) Dh(mm)
模型泵后 模型泵后 圆弧半径: 圆弧半径: R3(mm) R4(mm)
39.69
项目
292.98
轴截面
490
Ⅰ 53.6 46.98 40.4
145.00
Ⅱ 75 52 44.95 50.2 41.4 Ⅲ 81
19
Ⅳ
21
Ⅴ 61.5 Ⅵ 64.6
41
Ⅶ 69 Ⅷ 74.5 Ⅸ 81.5 Ⅹ 89.5 Ⅺ 100
Ⅶ 74
Ⅷ 81.2
Ⅸ 91.1
Ⅹ 102.2
Ⅺ
65.3 63.4 61.4 60
72.8 71.8 70.2 69.2
80.7 80.5 80.2 80.1
91.1 91.1 91.1 91.1
浅析离心泵叶轮切割定律及应用

浅析离心泵叶轮切割定律及应用摘要:阐述离心泵叶轮切割定律。
通过对某炼油装置常一线离心泵的实际运行情况分析,发现常一线泵出口阀门开度极小,节流严重,导致机泵效率偏低。
为扩大该离心泵的使用范围,运用叶轮切割定律,对叶轮进行切割改造,将叶轮外径由368mm切割为330mm。
改造后,在满足工艺系统要求的使用性能的条件下,达到了节能降耗的目的,具有一定的推广意义。
关键词:离心泵叶轮切割应用前言某炼油厂常压装置常一线离心泵,近年来由于装置产品调整,常一线已无产品出装置,单纯作为回流泵使用。
此泵现有性能参数已经高于工艺所需要性能参数,为了减少不必要的能源浪费,调整该机泵性能参数,扩大使用范围,一般采用叶轮切割或者改变转速来满足使用要求。
对于已有的固定转速机泵,因电机转速恒定,改变转速需要增加变频调速装置,实施起来成本较高,而且增加变频器改变转速,影响电机风扇散热。
对于要求降低机泵的流量及扬程的,但工况稳定,无需频繁进行流量调节,采用叶轮切割就更加简单易行。
因此对常一线泵采用叶轮切割来调整流量和和扬程。
1.离心泵叶轮直径对特性曲线的影响转速固定的离心泵,有且仅有一条扬程-流量特性曲线。
离心泵特性曲线上的每一点都对应着一个工况,离心泵在最高效率点工况运行是最理想的。
但是考虑到用户需要的离心泵使用性能参数千差万别,不一定都在效率最高工况运行。
通常以效率下降5%~8%为界,离心泵在此范围内运行,效率下降不多,此段称为离心泵的工作范围[1]。
当离心泵转速固定时,离心泵的流量主要跟流体介质在叶轮进口处的几何参数有关,叶轮的进口直径、叶片进口安装角不变,离心泵的流量就基本确定。
但是由于叶轮切割前后,叶轮与蜗壳之间的间隙增大,这个间隙的大小直接影响到离心泵的效率。
其主要原因是间隙增大,导致滞留在蜗壳中的流体介质增加了,导致流量减小,效率降低。
图1:离心泵叶轮切割前后叶轮与蜗壳之间间隙为了扩大离心泵的工作范围,可以采用切割离心泵叶轮外径的方法,将工作范围由一条线变为一个面,如图2中的ABCD。
离心泵叶轮切割方法

离心泵叶轮切割方法作者:邵海江向永谭来源:《工业设计》2016年第07期摘要:切割叶轮是扩大离心泵工作范围的常用方法。
本文根据叶轮相似理论及切割原理,论述了离心泵叶轮的几种切割方法,并进行分析,找出最为快捷可靠的切割方法,来方便实际生产。
关键词:离心泵;叶轮切割;切割定律;切割量;三次曲线离心泵泵的特性曲线上的每一点都对应着一个泵的工作工况,最理想的工作工况是在泵的最高效率点下运行。
但是用户对性能的要求千差万别,不一定能和泵最高效率点下的工况相一致。
要想使每一个用户要求的泵在泵的最高效率点下运行,那样做需要的泵规格就太多了。
为此,规定一个范围(通常以效率下降5%为界),如左图的AB线段。
泵在此范围内运行,效率下降不算太大,此段称为泵的工作范围。
通过改变转速或切割叶轮外径的方法可以扩大泵的工作范围,如下图ABCD。
其中的1、2线是改变转速或切割叶轮外径前后的特性曲线,3、4线是改变转速的相似抛物线或切割叶轮外径的切割线(抛物线)。
方块ABCD称为泵扩大了的工作范围,泵可以在此范围的任一点工作,而且效率下降最多不会超过5%。
本文主要论述几种叶轮外径切割的计算方法,并进行简要分析。
1 叶轮切割量计算方法1.1切割定律、切割抛物线及其应用一般离心式叶轮的切割量不大,切割后叶片出口安放角变化甚微,即。
叶轮的轴面流道宽度总是设计成自轮心向外逐渐变窄,即。
所以切割前后叶轮出口面积变化很小。
此外,经验表明,对上述叶轮当外径切割量不太大时,在切割对应工况下工作的叶轮效率几乎不变。
在这些前提下,可得切割前后对应工况点参数间的关系为:上述关系式称为切割定律。
可以看出,切割后流量、扬程均会下降,但扬程下降较多,所以叶轮切割后比转速会增加。
由式(1)和(2)可知,切割前后的对应工况点的流量与扬程之间满足的关系,这是一个抛物线方程,称为切割抛物线(如下图)。
实践证明,当切割量不是太大时,效率近似相等,因此切割抛物线也是等效抛物线。
比例定律离心泵叶轮的切割离心泵的比转速离心泵的汽蚀与吸入特性课件

THANKS
感谢观看
针对不同的工况条件,选择合适的泵壳结构,以减少 水力损失。
