ADSS光缆安装、施工手册全介质自承式(ADSS)光缆安装手册目录1.前言2.ADSS光缆安装前期准备2、1光缆路由的勘测2、2材料核实2、3施工方案的确定2、4施工人员的培训2、5施工器具的配备2、6安装事项3、 ADSS光缆施工过程3、1光缆装卸3、2辅助金属的安装3、3牵引绳的布放3、4牵引机、张力机的布置 3、5牵引前的检查3、6光缆的牵引3、7交叉跨越的处理3、8弧垂确定3、9安装金具3、10余缆处理4、光缆接续及纪录5光缆的维护1前言1.1随着电力通讯事业的蓬勃发展,电力系统内部通信光纤网络正在逐步建立,全介质自承式(ADSS)光缆得到了广泛应用。
杭州四海光纤网络有限公司致力于通信光缆产品项目的开发以及施工方案的探索。
为了保证ADSS光缆安装顺利进行,避免因施工不当造成人力、物力的损失,特编制本安装手册。
1.2 本手册就全介质自承式(ADSS)光缆安装事宜仅提供一些基本说明,所涉及的方法和注意事项仅供路线设计和安装人员参考。
1.3 ADSS光缆有关参数、线路配置、线路张力、弧垂数据等将在杭州四海光纤网络有限公司的其他技术文件中给出。
杭州四海光纤施工督导专业服务队提供ADSS光缆安装指导服务。
1.4 ADSS光缆是一种与电力线路同杆架设的特种光缆、安装方式与电力传输线安装有一致的方面,安装时可参照ANSI/IEEE 524—1980标准架空传输导线安装技术,以及电力工业部DL/T 547-94电力系统光纤通信运行管理规程等,带电施工过程中严格遵循电力系统带电操作的相关规程。
1.5所有参与施工人员必须经过安全培训,方能参与施工。
所有登高器械、验电器,接地线等都必须送劳动管理部门检验,在杆上施工严禁使用卷尺之类的细长金属物。
在潮湿、大风天气不允许施工。
2施工前期准备为了使施工得以顺利进行,必须做好施工前准备工作,包括线路勘测、材料核查、施工方案的落实、人员的培训、施工器具的配备。
2.1 线路的勘测施工前对即将施工的线路进行路由勘测,了解资料与实际线路之间的差别;确定需要制造的辅助金具的规格型号、数量,核实光缆盘长是否能保证接续点落在耐张或转角塔上;落实交叉跨越的防护措施,完成交叉跨越协议;对沿线路由地面清理;对需要跨越的电力线路做好记载,以便施工时办理停电手续;验算跨越是否满足规定要求。
ADSS光缆施工方法介绍_图文54页PPT
![ADSS光缆施工方法介绍_图文54页PPT](https://img.taocdn.com/s3/m/125853615727a5e9856a6177.png)

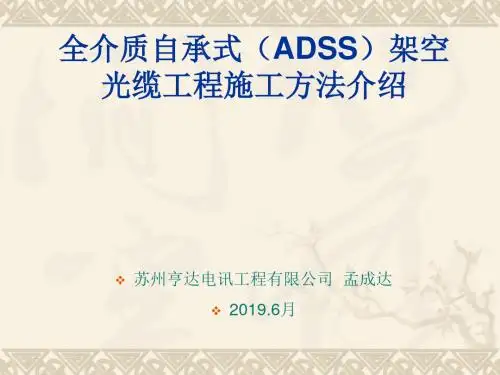

ADSS光缆工程施工方法介绍
6、光缆单盘检验 核对单盘光缆的规格,程式和制造长度。检查出厂的质量合
格证和测试记录。审查光纤的几何尺寸,光学和传输特性, 机械物理性能等等,应符合交货合同规定或设计要求,必要 时应测试光纤衰减常数,光纤长度。 光缆的外观检查:应首先检查缆盘包装是否损坏,对有包装 要求的器材,在运达现场前均保持原出厂包装,如有损坏或 被拆散者,应及时修复,然后开盘检查光缆外皮有无损伤, 光缆端头封装是否良好。对于包装严重损坏或光缆外皮有损 伤的,应做详细记录,在光缆指标测试时,做重点检验。 光缆开头检验时,检查填充物是否饱满;填充物在高低温下 的物理特性应符合国标的规定。应核对光缆外端的端别,并 在缆盘上做醒目的标注。检验完毕,应恢复光缆端头密封包 装及光缆盘包装。
ADSS光缆工程施工方法介绍
二、路由复测 1、复测的任务: ⑴ 复核光缆路由的具体走向,敷设方式,环境条件以及
接头的具体位置; ⑵ 核对施工图纸; ⑶ 核定光缆穿越障碍物需采取防护措施地段的具体位置
和处理措施; ⑷ 复测路由地面距离; ⑸ 为光缆配盘,分屯以及敷设提供必要的资料。
ADSS光缆工程施工方法介绍
(4) 牵引网套和退扭器
牵引网套(如图4所示),是用来牵引光缆并使其顺利的 通过滑轮。网套应是双层或三层的胶合空心管,其内径与 缆径相配合,牵引过程中,牵引拉力应和放线张力相一致。 网套附带一个旋转退扭器,以防止光缆在牵引过程中扭曲。 牵引网套的使用应严格按照厂方的使用说明,不要用牵引 网套调节张力或在调节张力时握持光缆。
ADSS光缆工程施工方法介绍
2、路由复测内容主要有: (1)每一盘光缆经过的线路路由、杆(塔) 号 、全长__公里、
跨越长江光缆(ADSS)施工方法、难点、措施
![跨越长江光缆(ADSS)施工方法、难点、措施](https://img.taocdn.com/s3/m/e47d49412e3f5727a5e9625d.png)
摘 要 : 三峡坝区通航管理综合信息光缆线路工程石牌至葛洲坝光缆路 由中平善坝 ( 江南)跨长江光缆至王家坪 ( 江北)
现 场 工程 施 工为 背 景 ,文 中结 合 施工 工程 实 际 ,谈 谈 “ 特 殊 ”地 段横 跨 长 江光 缆人 工施 工 的 方法 、 难点 和技 术 措施 。 关键 词 : 飞线 施 工 方 法 ;难 点 ;技 术 措 施
目前基层用户多以无线与有线相结合的方式进行接入这就需要在特殊的地段架设跨越长江的光缆飞线将基层部门纳入长江干线网而架设长江光缆飞线绝非是一件容易的事情尤其是在长江的峡谷地带架设光缆飞线因受地理条件的限制大型机械设备无法进驻施工现场在此特殊地段架设长江过江光缆只能靠人工施工方法这会给施工设计选址施工组织现场施工带来许多意想不到的困难下面就三峡坝区通航管理综合信息光缆线路工程石牌至葛洲坝光缆路由中平善坝江南夸长江光缆至王家坪江北现场工程施工为背景谈谈横跨长江光缆飞线人工施工的方法难点和技术措施
图1 石 牌 一 葛 洲 坝 光 缆 路 由 图
( 4 )光 缆 应 选 择抗 风 速 3 0 m/ s 自承 式 光 缆 ( 即A DS S 光 缆 )和 配 套设 施 ( 如 耐 张 金 具 、减 震装 置 等 ) ,A DS S 光 缆 是 一种 专 门使 用在 大 跨 距 的无 金 属 自承 式 结 构 光 缆 。 ( 5 ) 接 地 装 置 杆 上 地 线 应 高 出 电杆 l O 0 mm, 木 杆可 用 4 . 0 mm 钢 线 沿 电杆 卡 固 入地 ; 有 拉 线 的 电杆 , 可 利 用 拉线 入 地 。水 泥 杆 有 预 留接 地 螺 栓 的 ,可 接 在 接 地 螺 栓 入地 ;无 接 地 螺 栓 的 ,可在 杆 顶接 电杆 钢 筋 入 地 。
电力通信ADSS光缆施工过程
![电力通信ADSS光缆施工过程](https://img.taocdn.com/s3/m/bb1ed2a7f021dd36a32d7375a417866fb84ac003.png)

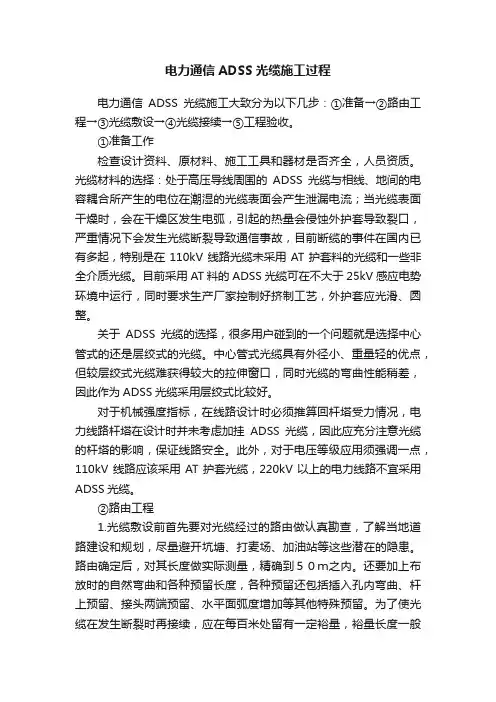

电力通信ADSS光缆施工过程电力通信ADSS光缆施工大致分为以下几步:①准备→②路由工程→③光缆敷设→④光缆接续→⑤工程验收。
①准备工作检查设计资料、原材料、施工工具和器材是否齐全,人员资质。
光缆材料的选择:处于高压导线周围的ADSS光缆与相线、地间的电容耦合所产生的电位在潮湿的光缆表面会产生泄漏电流;当光缆表面干燥时,会在干燥区发生电弧,引起的热量会侵蚀外护套导致裂口,严重情况下会发生光缆断裂导致通信事故,目前断缆的事件在国内已有多起,特别是在110kV线路光缆未采用AT护套料的光缆和一些非全介质光缆。
目前采用AT料的ADSS光缆可在不大于25kV感应电势环境中运行,同时要求生产厂家控制好挤制工艺,外护套应光滑、圆整。
关于ADSS光缆的选择,很多用户碰到的一个问题就是选择中心管式的还是层绞式的光缆。
中心管式光缆具有外径小、重量轻的优点,但较层绞式光缆难获得较大的拉伸窗口,同时光缆的弯曲性能稍差,因此作为ADSS光缆采用层绞式比较好。
对于机械强度指标,在线路设计时必须推算回杆塔受力情况,电力线路杆塔在设计时并未考虑加挂ADSS光缆,因此应充分注意光缆的杆塔的影响,保证线路安全。
此外,对于电压等级应用须强调一点,110kV线路应该采用AT护套光缆,220kV以上的电力线路不宜采用ADSS光缆。
②路由工程1.光缆敷设前首先要对光缆经过的路由做认真勘查,了解当地道路建设和规划,尽量避开坑塘、打麦场、加油站等这些潜在的隐患。
路由确定后,对其长度做实际测量,精确到50m之内。
还要加上布放时的自然弯曲和各种预留长度,各种预留还包括插入孔内弯曲、杆上预留、接头两端预留、水平面弧度增加等其他特殊预留。
为了使光缆在发生断裂时再接续,应在每百米处留有一定裕量,裕量长度一般为5%~10%,根据实际需要的长度订购,并在绕盘时注明。
2.画路径施工图。
在预先栽好的电杆上编号,画出路径施工图,并说明每根电杆或地下管道出口电杆的号码以及管道长度,并定出需要留出裕量的长度和位置。
ADSS光缆以及附件的安装使用方法
![ADSS光缆以及附件的安装使用方法](https://img.taocdn.com/s3/m/d64c3701cc7931b765ce1540.png)
ADSS光缆以及附件的安装使用方法ADSS光缆,All-dielectric Self-supporting Optical Cable(也称全介质自承式光缆)。
用一种全介质(无金属)光缆独立地沿输电线路架挂在电力导线内侧(悬挂的位置主要根据悬挂处电场强度、地面距离、施工及维护便利条件等因素决定,目前较多的是架挂在电力导线的下方),用以构成输电线路上的光纤通信网,这种光缆称作ADSS。
当输电线路已经架设有地线,且剩余寿命还相当长,需要尽快以低安装费用建设光缆系统,同时避免停电作业等前提下,采用ADSS光缆是有很大优势的。
ADSS光缆的特性:ADSS光缆具有与架空导线不同的结构,其拉伸强度由芳纶绳来承受,芳纶绳的弹性模量比钢小一半多,热膨胀系数是钢的几分之一,这决定了ADSS光缆弧垂对外界负载变化比较敏感。
在覆冰状态下ADSS光缆伸长量可达到0.6[%],而导线仅为0.1[%];弧垂对温度变化比较迟钝,在温度变化时弧垂基本保持不变;在大风条件下其风偏角很大,在风速为30m/s时,风偏角可达80°,而导线的风偏角仅为光缆的一半左右。
耐受极端恶劣气候(大风、覆冰等)的能力较强。
ADSS光缆外护层为AT或PE材料,运行于强电场中,存在电蚀问题。
ADSS光缆会发生风振动.平滑稳定的横向风吹向光缆,会发生风振动,会在挂点处发生疲劳损坏。
ADSS光缆具有一定的抗压力,能承受耐张线夹较大的握力。
ADSS光缆的代表结构:一﹑代表结构目前,国内外主要流行两种ADSS光缆。
1. 中心管式结构:光纤以一定的余长置于填充阻水油膏的PBT(或其他合适材料)管中,根据所需要的抗拉强度绕包合适的纺纶纱,再挤制PE(≤12KV电场强度)或AT(≤20KV电场强度)护套。
中心管结构易于获得小直径,冰风负载较小;重量也相对较轻,但光纤余长有限制。
2. 层绞式结构:光纤松套管以一定的节距绕制在中心加强件(一般为FRP)上后挤制内护套(在小张力和小跨距时可省略),然后根据所需要的抗拉强度绕包合适的纺纶纱,再挤制PE或AT护套。
adss光缆施工流程
![adss光缆施工流程](https://img.taocdn.com/s3/m/62f9127bfbd6195f312b3169a45177232f60e426.png)
adss光缆施工流程一、施工前准备。
这施工前的准备就像打仗前的粮草筹备一样重要。
施工人员得先把工具都备齐喽,什么牵引机、张力机之类的,可不能到了现场才发现少了东西。
而且呀,要对施工现场做个详细的勘察。
看看周围的环境,有没有什么障碍物,像大树啊、电线杆子啥的,要是不提前看好,光缆拉到一半被卡住,那可就麻烦咯。
还有哦,对adss光缆本身也要检查。
就像挑水果一样,要仔细看看光缆有没有破损的地方,光纤有没有断芯之类的问题。
这光缆就像是施工的宝贝,要是它本身有毛病,那后面的活儿可都白干啦。
二、放缆。
放缆这个环节可有点像放风筝呢。
这可比放风筝难多啦。
得先确定好放缆的路线,这个路线要尽量避开那些可能会对光缆造成损坏的地方。
比如说,不能让光缆离那些发热的设备太近,不然光缆可能会被烤坏的。
然后呢,把光缆放到张力机和牵引机上,就开始慢慢放啦。
在放的过程中,要时刻注意光缆的张力,可不能太大也不能太小。
太大了光缆可能会被拉断,太小了光缆又可能会松松垮垮的不好看。
而且放缆的时候,两边的工作人员要配合好,就像两个人跳舞一样,要有默契。
三、光缆的固定。
光缆放好了,就得把它固定住啦。
这就像是给小树苗扎根一样。
要选择合适的固定点,一般是在铁塔或者电线杆子上。
固定的时候呢,要用专门的夹具,把光缆稳稳地夹住。
可不能马虎,要是固定不牢,光缆晃来晃去的,很容易就会出问题。
而且夹具的质量也要好,要是那种劣质的夹具,用不了多久就坏了,那光缆可就危险了。
四、光缆的接续。
这个环节就比较考验技术啦。
就像医生做手术一样,要小心翼翼的。
把光缆的光纤一根根地接起来,这个过程中要保证光纤的对准精度非常高。
要是接歪了一点,信号传输就会受到影响。
而且接续完了之后,还要做好保护措施,用保护盒把接续的地方装起来,就像给伤口贴上创可贴一样,防止它受到外界的伤害。
五、测试验收。
这是最后一道关卡啦。
就像考试完了要检查试卷一样。
要对整个光缆线路进行测试,看看信号传输是不是正常,有没有衰减之类的问题。
35kV线路ADSS光缆施工图
![35kV线路ADSS光缆施工图](https://img.taocdn.com/s3/m/736b9f64443610661ed9ad51f01dc281e53a56c2.png)
ADSS光缆安装(OPGW)
![ADSS光缆安装(OPGW)](https://img.taocdn.com/s3/m/9ba5f0fa9e314332396893e4.png)
ADSS光缆安装、施工方案全介质自承式(ADSS)光缆安装方案目录1.前言2.ADSS光缆安装前期准备2、1光缆路由的勘测2、2材料核实2、3施工方案的确定2、4施工人员的培训2、5施工器具的配备2、6安装事项3、 ADSS光缆施工过程3、1光缆装卸3、2辅助金属的安装3、3牵引绳的布放3、4牵引机、张力机的布置 3、5牵引前的检查3、6光缆的牵引3、7交叉跨越的处理3、8弧垂确定3、9安装金具3、10余缆处理4、光缆接续及纪录1前言1.1随着电力通讯事业的蓬勃发展,电力系统内部通信光纤网络正在逐步建立,全介质自承式(ADSS)光缆得到了广泛应用。
为了保证ADSS光缆安装顺利进行,避免因施工不当造成人力、物力的损失,特编制本安装方案。
1.2 本方案就全介质自承式(ADSS)光缆安装事宜仅提供一些基本说明,所涉及的方法和注意事项仅供路线设计和安装人员参考。
1.3 ADSS光缆是一种与电力线路同杆架设的特种光缆、安装方式与电力传输线安装有一致的方面,安装时可参照ANSI/IEEE 524—1980标准架空传输导线安装技术,以及电力工业部DL/T 547-94电力系统光纤通信运行管理规程等,带电施工过程中严格遵循电力系统带电操作的相关规程。
1.4所有参与施工人员必须经过安全培训,方能参与施工。
所有登高器械、验电器,接地线等都必须送劳动管理部门检验,在杆上施工严禁使用卷尺之类的细长金属物。
在潮湿、大风天气不允许施工。
2 施工前期准备为了使施工得以顺利进行,必须做好施工前准备工作,包括线路勘测、材料核查、施工方案的落实、人员的培训、施工器具的配备。
2.1 线路的勘测施工前对即将施工的线路进行路由勘测,了解资料与实际线路的差别;确定需要制造的辅助金具的规格型号、数量,核实光缆盘长是否能保证接续点落在耐张或转角塔上;落实交叉跨越的防护措施,完成交叉跨越协议;对沿线路由地面清理;对需要跨越的电力线路`做好记载,以便施工时办理停电手续;验算跨越是否满足规定要求。
自承式光缆ADSS施工基础知识
![自承式光缆ADSS施工基础知识](https://img.taocdn.com/s3/m/2225a7092bf90242a8956bec0975f46527d3a701.png)
• 3、防振器 • ADSS光缆多采用螺旋阻尼器(SVD),如果EDS≤16%RTS,可不考
虑防振,当EDS为(16-25)%RTS时,需采取防振措施。如光缆安装 在振动多发地区,必要时应通过试验确定防振方法。
自承式光缆机械性能见下表
项目
标准
附加衰减
应变
静态弯曲半径
长期 20D
≤0.05
反复弯曲次数
10次 3000~6000 1500~3000
(反复弯曲后)≤0.05 (压力解除后)≤0.05 ≤0.05
允许冲击次数
20次
(冲击结束后)≤0.05
允许扭转次数
10次
(扭转结束后)≤0.05
抗拉张力 (N)
• ADSS光缆机械性能光缆机械性能主要体现在光缆最大允许张力
(Maximum Allowable Tension,简称MAT)、年平均运行张力 (Every Day Strength,简称EDS)及极限抗拉强度(Ultimate Tensile Strength,简称UTS)等。
• 普通光缆的国家标准明确规定了不同使用方式(如架空、管道、直埋
硬件设备
• 所谓金具是指安装光缆使用的硬件。 • 1、耐张线夹 • 虽称为“线夹”,其实以螺旋预绞丝为佳(小张力和小跨距除外)。
也有人称之为“终端”或“静端”金具。配置的依据是光缆的外径和 RTS,一般要求其握着力≥95%RTS。必要时应与光缆作配合试验。
• 2、悬垂线夹 • 也以螺旋预绞丝型为好(小张力和小跨距除外)。有时被称为“中程”
• ADSS(All Dielectric Self Support)光缆是一种专门使用在大跨
ADSS光缆的施工与维护
![ADSS光缆的施工与维护](https://img.taocdn.com/s3/m/b834e44c33687e21af45a983.png)
ADSS光缆及其施工和维护1、全介质自承式光缆(ADSS)1.1 ADSS光缆的优、缺点全介质自承式光缆(ADSS)是目前电力通讯网建设中普遍采用的电力特种光缆,它是自承悬挂于跨距大的高压输电线路铁塔之上的通讯光缆,其优点是: (1)适合220kV及以下电压等级的输电线路; (2)光缆内无金属,完全避免了雷击的可能; (3)安装、维护方便; (4)温度范围广,线膨胀系数小; (5)直径小、重量轻,可以减少冰凌、风力的影响,同时减轻塔架和支撑物的负荷; (6)可以容纳较大的光纤芯数; (7)使用寿命长。
缺点是: (1)价格较贵; (2)有时需带电工作; (3)会出现电腐蚀现象。
1.2光缆的类别按ADSS的结构可分为两大类:中心束管式全介质自承式(ADSS)光缆和松层绞式全介质自承式(ADSS)光缆。
1.3 ADSS光缆的主要技术指标(1)线路电压: ADSS线路的电压等级。
(2)计算断裂强度: 指ADSS受破坏应力作用时的理论断裂强度。
(3) 热膨胀系数: 指ADSS每温升1度的热膨胀系数。
(4)ADSS的环境参数: 如最大风速、最高温度、最低温度、渗水性、阻燃性、耐电痕等。
(5) ADSS的机械性能: 如拉伸、压扁、冲击、反复弯曲、扭转、卷绕、曲挠、风振、舞动等。
(6) ADSS的几何参数: 指ADSS的外径等。
2、ADSS的安装施工2.1关于ADSS及其相关设备根据线路的实际情况,选用相应的ADSS光缆及其金具。
另外,还应该有一台光纤熔接机、一台光时域反射仪(OTDR)以及配套的施工工具等。
2.2关于ADSS的工程实施(1)ADSS的配盘由于ADSS是布放在高压输电铁塔上,所以高压输电线的设计长度是决定ADSS光缆长度的主要依据之一,另外还需要考虑的是杆塔上的过引、线路的弧垂、光缆接续时所需要的长度等。
基本上保证ADSS引下铁塔后有10-15m的接续余量即可。
基本的计算公式为:光缆盘长=输电线路长度×系数+施工长度+熔接用长度+误差(2)关于ADSS 引下线的最低离地距离与光缆接头盒的离地距离设计时,考虑到防盗因素,所以引下线离地最低设计距离为5-8m,接头盒的挂高为6-10 m,但又考虑到今后日常维护的方便,所以运行单位往往希望接头盒挂高越低越好,一般以6 m为佳。
ADSS光缆施工测试方法
![ADSS光缆施工测试方法](https://img.taocdn.com/s3/m/e91a0c27453610661ed9f447.png)
ADSS光缆施工测试方法电力系统通信网的建设近几年主要以ADSS(全介质非金属自承式)光缆为主,至1998年底黑龙江省已建成ADSS光缆通信干线和地区局用干线近800km,1999年建设省级近100Okm的ADSS光缆通信干线工程。
本文主要介绍ADSS光缆工程的施工、测试方法和应注意的一些事项。
1.光缆施工方法和注意事项1.1光缆安装时应注意的要点1.1.1挤压。
在光缆安装中,必须严格按照技术规范的要求,保证光缆在安装中不受超过标准的侧压力:1.1.2磨损(摩擦)。
光缆施工过程中,应消除障碍物,以防光缆外护套擦伤,防静电腐蚀的能力降低,影响光缆使用寿命:1.1.3张力。
施工不能超过光缆可以承受的张力最大值;1.1.4纽转。
牵引放线、过滑轮时要防止发生光缆纽转(搅劲),以损坏束管,产生侧压,造成光缆传输指标的降低;1.1.5电场强度。
即光缆本身所受的感应电场不能超过电场强度的规定值。
1.2人身及设备安全1.2,1在光缆架设过程中,人员的安全是最为重要的,必须遵守施工中的各项安全条例。
尽管ADSS光缆是全介质结构,但由于光缆表面及周围空气中不可避免会沾染上水分,从而带来一定的导电性。
因此在高电压环境中作业,光缆及其金具连接附件均应在直接触摸前接地。
雨天或潮湿环境下,位于工作区域内和静端连接金具之间的光缆均应接地,以防止漏电流和瞬态电流对人体的伤害。
1.2.2在带电杆塔上作业执行第二种工作票,并告知高度,派专人监护,作业人员及使用的工作、材料不得侵生产方式安全距离以内;1.2.3工作人员着装要整齐,带安全帽,高空作业应使用安全带并系在可靠的位置上。
使用合格的工具及绝缘工具,防止绝缘工具受潮和弄脏。
登杆塔并详细核对线路名称杆塔号。
上下杆塔对手脚要把牢,并应检查脚步钉是否牢固,杆塔上转移作业时不得卸下安全带;1.2.4遇有5级以上大风及雨雾天气严禁光缆放级及熔接施工;1.2.5光缆金县安装应尽量在杆塔下施工,必须在塔上安装时,要注意护线等较长金属物与带电体保持足够的安全距离。
ADSS光缆施工图设计说明书
![ADSS光缆施工图设计说明书](https://img.taocdn.com/s3/m/40e376ea90c69ec3d4bb754b.png)
ADSS光缆施工图设计说明书目录第1章总述1。
1 设计依据1。
2 设计规模及范围第2章 ADSS光缆设计2.1 ADSS光缆路径2。
2 气象条件2。
3 ADSS光缆部分2。
4 施工运行注意事项第3章材料清册第 1 页共 7 页ADSS光缆施工图设计说明书第1章设计依据和范围1.1 设计依据1、三明三电工程建设部2、110kV200407号设计委托书。
竹富线工程资料。
1.2 设计范围(1)架设一根12芯ADSS非金属自承式光缆,ADSS光缆沿原竹富线#40 杆一直架设至#3塔.(2) 本工程与110kV竹富线#37,#40改线工程同期架设.第2章 ADSS光缆设计2。
1光缆路径ADSS非金属自承式光缆路径与110kV竹富线#37,#40改线工程路径相同。
ADSS光缆从原#40杆接续盒起,沿#1、#2塔架设至#3塔接续盒,长度为1300m (架空ADSS),光缆芯数12芯,详见路径平面示意图。
2。
2气象条件第 2 页共 7 页ADSS光缆施工图设计说明书采用原线路的气象条件,如下表:2。
3 ADSS光缆部分 2。
3。
1 光缆选型由于本光缆附挂于已建的工程线路上,必须选用PBT松护套,PE内护套,抗电腐蚀AT外护套的12芯ADSS非金属自承式光缆。
根据各档距的情况选择 ADSS-AT—12B1-600,其技术参数如下表:第 3 页共 7 页ADSS光缆施工图设计说明书ADSS-AT—12B1—600光缆技术参数第 4 页共 7 页ADSS光缆施工图设计说明书根据本工程的实际情况,在满足对地及交叉跨越距离要求、杆塔及保证杆塔及ADSS光缆安全的前提下,尽量放松了ADSS光缆的使用张力,本工程ADSS光缆的的安全系数为5,最大设计张力为6。
96kN,年平均运行张力为6.96kN,为计算拉断力的20%。
2.3。
2 ADSS光缆金具配臵ADSS光缆金具基本由厂家配套提供,悬垂金具用于直线杆塔,耐张金具用于转角杆塔,引下夹具用于耐张杆塔作固定及下引用,紧固夹具用于铁塔主材(水泥杆)与悬垂、耐张金具过渡固定用.2。
ADSS光缆施工方案(最终版)
![ADSS光缆施工方案(最终版)](https://img.taocdn.com/s3/m/01a6c80d5901020207409c90.png)
广元市城市生活垃圾焚烧发电项目系统接入工程(垃圾焚烧发电厂至袁家坝220kV变电站ADSS)时间:二零一六年五月批准:日期:审核:日期:编写:日期:目录一、工程概况--------------------------------1二、工程施工计划安排---------------------4三、施工组织措施-------------------------7ADSS工程施工要求,为保证垃圾焚烧发电厂至袁家坝220kV变电站ADSS光缆工程安装工作顺利进行,将“安全第一,预防为主”的生产工作方针,贯彻落实至施工全过程,防止发生各类安全事故,保质保量按时完成安装任务。
特制定如下方案和措施:一、工程概况1、工程简述1.1工程概况本工程涉及输电线路为35kV龙潭变电站线路,从垃圾焚烧发电厂通信机房起至袁家坝220kV变电站通信机房止。
1.2工程线路走向本ADSS光缆线路从垃圾发电厂35kV变电站通信机房出线,沿垃圾焚烧发电厂至12二、工程施工停电计划安排(具体时间以实际批复为准)2、第二次停电时间为:2016年06月26日7:00至2016年06月26日19:00(1天)(具体时间以实际批复为准,白停晚送)本段光缆施工的是在原220kV昭袁线的33#-38#塔段,张力场设在33#塔位置比较宽敞处,牵引场设在38#-39#段中间有一处空地处,耐张段长2631米,跨越10kV线路2处。
工作负责人在接到停电许可命令后,现场宣读工作票,按要求验电挂设接地线,登杆前必须核对线路名称及杆号。
待安全措施完善后,方能进行施工作业。
三、施工组织措施现场施工工作负责人:吉华明施工人员共 33人。
四、施工技术措施4.14.1.1大于15°的耐张塔配二套,成对使用;垂直金具用于直线塔上,每塔一件;防震锤是跟据线路档距的大小来配置,一般100米以下档距不用,100~300米档距每端一个,300~600米档距每端两个,600~1200米每端配三个;引下线夹是在终端塔和接续塔将光缆引下并固定在塔架上,一般每1.5~2.0米1只。
ADSS光缆施工措施
![ADSS光缆施工措施](https://img.taocdn.com/s3/m/6a8844d0cc17552706220849.png)
XX电网公司XX供电局廉江传输网光缆建设工程(石岭站至塘蓬站ADSS光缆工程)施工方案批准:审核:编写:编制单位:XX白XX方水利电力实业公司时间:2009年10月01日目录一、工程概况--------------------------------1二、停电施工现场的组织管理---------------------1三、停电线路及停电时间-------------------------1四、工作任务安排及施工进度安排------------------2五、施工技术措施-----------------------------2六、质量管理措施----------------------------9七、安全保证的组织技术措施-------------------10八、环保措施及文明施工-----------------------13九、应急预案-------------------------------14110kV石岭站至塘蓬站ADSS 工程施工方案根据XX供电局110KV石塘线线路ADSS工程施工要求,为保证110KV石塘线线路ADSS工程安装工作顺利进行,将“安全第一,预防为主”的生产工作方针,贯彻落实至施工全过程,防止发生各类安全事故,保质保量按时完成安装任务。
特制定如下方案和措施:一、工程概况1、工程简述1.1工程概况本工程涉及输电线路为110kV石塘线、110kV石青线,从110kV石岭站通信机房ODF架起至塘蓬站通信机房止。
1.2工程线路走向石岭站至塘蓬站ADSS光缆工程,从110kV石岭站通信机房ODF架起敷设至110kV 石塘线出线构架,再110kV石塘线N1塔架空至N68塔架设至塘蓬站通信机房ODF 止,线路全长17.584km。
1.3沿线地形地貌情况1.4工程量X围起止桩号从110kV石岭站通信机房ODF架起至110kV塘蓬站通信机房ODF架止,架设ADSS长度17.584km 。
ADSS光缆工程施工方案
![ADSS光缆工程施工方案](https://img.taocdn.com/s3/m/e99cbf490740be1e650e9aec.png)
T接至220kv荷舍变ADSS光缆架设施光纤通信工程施工方案江西皓展电力工程有限公司2016年06月批准:日期:年月日审核:日期:年月日编写:日期:年月日一、适用范围本施工方案适用于T接电站至220kv荷舍变电站站ADSS光缆施工。
二、引用文件下列标准及技术资料所包含的条文,通过在本施工方案中的引用,而构成为本施工方案的条文。
《国家电网公司电力安全工作规程》------------------------- GDAJ[2009]664号《电力建设工程施工技术管理制度》《电力系统光纤通信运行管理规程》------------------------------DL/T5344-2006《电力系统通信管理规程》------------------------------------------DL/T544—1994《国家电网公司输变电工程标准化施工作业手册》《T接电站至220kv荷舍变电站站ADSS光缆施工》施工设计三、组织机构1)项目经理:李兆平2):项目负责人:朱德国3)项目技术员:唐乔平4)项目质检员:余永祥5)项目安全员:付小勇6)项目造价员:朱建荣7)材料员:黄勃四、工程概述根据国网公司、省电力公司建设“一强三优”现代化电网企业的工作目标,结合宜丰县供电公司电网和电力通信网的实际情况,建设一条ADSS光缆、沟通35kv东门变至在220kv荷舍变之间的光纤通道。
本工程涉及220kv荷舍变1个站点,与35kv荷舍变10kv916三期大道II回线同杆架设光缆线路长度为: ,型号为:ADSS-AT-48B1-500(2卷)。
在在220kv荷舍变综合配线柜上新安装ODF-48光纤配线箱1套。
五、工程施工工作流程及施工进度计划工程施工工作流程5.1.1本工程通信资料的初步收集,制定初步方案;5.1.2根据初步方案进行资料的进一步完善和收集,确定方案5.1.3对施工方案进行会审5.1.4确定最终施工方案5.1.5设备、材料、安装工器具到场5.1.6工作票办理及工作人员职责分配5.1.7开工、光缆架、敷设5.1.8完工、清理施工现场5.1.9自检、自验收工程施工进度计划(如因特殊原因无法如期进行,计划顺延)本工程计划在2016年06月25日-06月30日进行施工线路现场勘察,停电计划安排,07月01日进场开工,2016年07月20日本段线路竣工,日历本段工期为20天。

- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
四、工、器具的准备 1 施工机械和运输工具的需用量(一个班组)
编号 名 称
规格
单位
1
经纬仪
台
2
弧垂板
块
3
绞磨
5吨
台
4
滑轮
100mm
个
5
滑轮
300mm
个
6
滑轮
600mm
个
7
放线架
3吨
台
8
紧线网套
9
牵引绳
根 公里
数量
1 2 1 10-20 20-30 4 2
4 4-6
ADSS光缆工程施工方法介绍
10
延伸杆的功能。吊钩通常通过支撑索连接在杆塔上。
ADSS光缆工程施工方法介绍
二、 悬垂金具组件
悬垂金具组件用于不需要耐张的中间直线杆,档距小于 180m,用切线金具,档距大于180 m用悬垂金具,一般 悬垂器均能承受水平张力约700-900KG。悬垂器是通过Y 型嵌环和杆塔相连,分成预绞式和机械式两种。
第一部分 ADSS架空光缆施工准备
一、 施工图交底 1 光缆路由图,了解整个系统通信网光缆布放的路由,路
由长度,光缆预留等。 2 特殊地段架设方式图,在整个系统通信网光缆架设路由
中,当遇到特殊地段,通常的架设方法不能够完成,需要根 据特殊地段的具体情况,提出与其相适应的架设方式。 3光缆走线架布置图,给出整个系统通信网中各个变电站终 端杆(塔)至终端机房设备的安装位置,变电站平面尺寸,终 端盒设置位置,电缆沟的位置,进机房方式以及机房内其它 设备的位置情况等。
预绞层(内外预绞丝)中间部分标有红色标记,绕时应 将红色对准悬挂点,向两端缠绕,直至全部缠满。在靠紧 专门作为预绞层支撑单元的着色定位标记旁,依次加上每 一单个的支撑单元。
内预绞丝绕满后,将橡胶导入器的中心对准内绞丝上 的红色标记,再将外绞丝绕上,这时外绞丝上的红色标记 应与橡胶导入器中心对齐。在已安装的预绞丝层的中间色 标处垫上橡胶插入件,保证套壳的接缝处于水平,用胶布 带绕在插入件的中间,使其不能移位。
铠转悬垂握具(外预绞丝),这一结构是一独立的抓杆, 内径几何尺寸比铠装层杆的内径略大,在杆中央也有相应的 颜色标识。
橡胶导入器支架、垫片、眼环及螺栓。橡胶导入器将光 缆牵引通过铠装层和握具。组建中的钢制支架(包括垫片、 眼环及螺栓等),可以起到支撑主体的作用。
ADSS光缆工程施工方法介绍
安装步骤:
(2) 当安装过程中须穿过道路,高速公路,铁路,高 压电线时,为了让光缆与这些设施保持一定的安全距离, 往往要采用一些补充性的支持工具。在道路交叉口的两侧, 通常采用H型结构支架,有了这些保护措施,光缆可以维 持其最低的安全高度,某些情况下,也可用绳子捆绑在临 时机构上,这样一旦两头张力失去,光缆仍能维持一定的 架设高度,在路口处施工时,现场应有专人看管并负责与 张力机和牵引放线机的人员经常保持联系。
7、 尽管ADSS是无金属全介质结构,但由于其表面沾 染灰尘及周围空气中不可避免浸吸水分,从而具有一定的 导电性。 所以,不要在潮湿的气候环境下进行带电安装 ADSS光缆。
8、 尽管ADSS架空光缆的结构非常坚固耐用,但在安 装时仍需注意避免因不正确的操作而导致光缆受到不必要 的伤害,必须确保光缆不被绞缠,确保光缆最小弯曲半径 (通常最小弯曲半径在安装时为光缆外径的20倍加上5cm, 在静止状态下,比如光缆安放于凹槽中,为外径的10倍)。
26
施登高板
27
安全带
28
29
ADSS光缆工程施工方法介绍
2、 施工主要机具 ⑴ 牵引机 (2)张力机 (3) 滑轮 A 滑轮尺寸: 在直线杆塔和交叉跨越处用来悬挂光
缆的滑轮其直径不得小于300mm。在诸如线路情况变化 较大,(如水平或垂直方向角度达到25O或更大),以及线 路起始端和终止端处使用的导轮不应小于500mm或缆径 的40倍,一般可采用双滑轮。 B 滑轮的材料: 最好是采用氯丁二烯或氨基甲酸酯 橡胶材料。
1、 预绞式嵌状悬垂组件,有嵌装层杆(内预绞丝), 嵌装悬垂握具(外预绞丝)。橡胶导入器支架、垫片、套 壳、吊环及螺栓等结构,该组件的基本构成如图9所示
ADSS光缆工程施工方法介绍
铠装层杆,(内预绞丝)悬垂金具组件中的铠装层杆与 耐张夹具中的铠装层很相似.不同的是,安装颜色标记在组建 的中部
一、 耐张金具组件 耐张金具组件用于:终端塔,耐张塔和转角塔,除终端塔,
每个塔必须安装两套耐张金具,而终端塔有一套已足够。这 里提供两种基本的耐张金具:预绞式和机械式。
ADSS光缆工程施工方法介绍
1、预绞式耐张组件,由延伸杆,预绞丝和特殊嵌环组成。 该组件的基本构成如图7所示。
其中包括:内绞丝,耐张握具,U型嵌环,延伸杆等。注 意;预绞式金具只能一次性使用,这主要是由于金具中的 粘结胶和金刚砂,会因多次使用而导致其摩擦系数下降, 无法正常握持光缆。
ADSS光缆工程施工方法介绍
二、路由复测 1、复测的任务: ⑴ 复核光缆路由的具体走向,敷设方式,环境条件以及
接头的具体位置; ⑵ 核对施工图纸; ⑶ 核定光缆穿越障碍物需采取防护措施地段的具体位置
和处理措施; ⑷ 复测路由地面距离; ⑸ 为光缆配盘,分屯以及敷设提供必要的资料。
ADSS光缆工程施工方法介绍
(4)光缆的弯曲半径应不小于光缆外经的15倍, 施工过程中不应小于20倍,布放过程中不允许出 现过度弯曲,如悬挂点高差过大,悬垂角过小时, 应采取双串滑车或双串悬垂串吊挂。
(5)轮槽底部的轮径,不宜小于光缆外径的40 倍,也可采用更大的一些的滑轮。
(6) 在放缆过程中,护缆监视人员和质量检查 人员均必须认真检查展放的光缆的外观质量,并 做正确处理及时报告工作负责人。
绝缘绳
30m
根
10-20
11
退扭器
4
12
张力机
3吨
套
1
13
பைடு நூலகம்
接地线
220KV
副
4-6
14
验电器
2
15
望远镜
300倍
16
对讲机
只
6-10
17
手机
只
18
卡车
带绞盘
台
1
19
面包车
台
1
ADSS光缆工程施工方法介绍
20
紧线器
只
21
张力器
台
22
紧线夹具
副
23
预绞式安装工具
套
24
红白小旗
300*450
付
15
25
安全帽
ADSS光缆工程施工方法介绍
(4) 牵引网套和退扭器
牵引网套(如图4所示),是用来牵引光缆并使其顺利的 通过滑轮。网套应是双层或三层的胶合空心管,其内径与 缆径相配合,牵引过程中,牵引拉力应和放线张力相一致。 网套附带一个旋转退扭器,以防止光缆在牵引过程中扭曲。 牵引网套的使用应严格按照厂方的使用说明,不要用牵引 网套调节张力或在调节张力时握持光缆。
ADSS光缆工程施工方法介绍
三、 材料的核实的与检验 施工单位在开工前,应对运到工地的光缆,器材的规格,
程式进行数量清点和外观检查,其结果应做详细记录,主 要有:ADSS光缆 、悬垂、 耐张、 防振锤或防震鞭、光 缆接头盒、引下夹具、固定夹具、 光缆预留架、尾纤等。 并符合下列要求: 1、器材的型号,规格,数量应符合订货合同及设计要求; 2、器材外观应无受潮,破裂,缺损现象; 3、设备插件应无震烈,损坏,锈蚀,脱落等; 4、设备附件及技术资料齐全。 5、工程所用光缆、器材必须有产品质量检验合格证,应 核对厂方提交的产品测试记录所列项目及指标。是否符合 国家和部颁标准和设计要求,或订货合同规定,如无出厂 质量证明或资料不全者,必须按有关规定进行检验,不合 格者严禁使用。
ADSS光缆工程施工方法介绍
6、光缆单盘检验 核对单盘光缆的规格,程式和制造长度。检查出厂的质量合
格证和测试记录。审查光纤的几何尺寸,光学和传输特性, 机械物理性能等等,应符合交货合同规定或设计要求,必要 时应测试光纤衰减常数,光纤长度。 光缆的外观检查:应首先检查缆盘包装是否损坏,对有包装 要求的器材,在运达现场前均保持原出厂包装,如有损坏或 被拆散者,应及时修复,然后开盘检查光缆外皮有无损伤, 光缆端头封装是否良好。对于包装严重损坏或光缆外皮有损 伤的,应做详细记录,在光缆指标测试时,做重点检验。 光缆开头检验时,检查填充物是否饱满;填充物在高低温下 的物理特性应符合国标的规定。应核对光缆外端的端别,并 在缆盘上做醒目的标注。检验完毕,应恢复光缆端头密封包 装及光缆盘包装。
第二部分 ADSS架空光缆架设
一、 施工注意事项 1、ADSS架空光缆,一般都是架设在既有架空电力线路
上,采取同杆架设的方式,施工前一定要查阅被架电力线路 的运行记录,和设备缺陷单。 2、 ADSS架空光缆的架设,原线路可以停电,也可带电 进行作业,但都必须执行“电业安全工作规程”填写工作票, 贯彻高压架空线路安全工作的组织措施,遵守电力系统的有 关工作规程的要求,在110KV~220KV线路上登杆,上塔的 人员均须穿绝缘鞋。 3、在穿过其它线路施工时,均应视其线路带电,应做好 防止一切物件上抛触及,在架光缆时分别用尼龙绳扣住 ADSS,以防上跳碰击引起线路混线造成短路事故。 4、 在路由横断公路,铁路,河流,通信线,电力线时, 均需设置跨越架。
ADSS光缆工程施工方法介绍
2、机械式耐张组件,由楔型槽、吊钩组成。该组件的基 本构成如图8所示
具体组成如下: 耐张金具主体,其中包括握持光缆的楔型槽。 斜型槽:斜锥体的楔型槽与光缆外径相配合,然后能够
平滑的插入固定于金具主体中。 吊钩:用来确保光缆有一个合适的弯曲半径,并替代了
