图解钢结构焊接缺陷产生原因及防止措施

合集下载

钢筋结构焊接质量缺陷与处理方法

钢结构焊接质量缺陷及处理方法在钢结构的焊接过程中，如果焊接方法不正确，将会导致钢结构出现缺陷。

钢结构焊接的缺陷主要有裂纹、未熔合及未焊透、气孔、固体夹杂、咬边、焊瘤、飞溅及电弧不稳定。

接下来和大家一起看看这些缺陷是如何形成，又如何处理。

1、裂纹原因：裂纹通常有冷、热之分。

其中，产生冷裂纹的主要原因是焊接结构设计不合理、焊缝布置不当、焊接工艺措施不合理，如焊前未预热、焊后冷却快等；产生热裂纹的主要原因是母材抗裂性能差、焊接材料质量不好、焊接工艺参数选择不当、焊接内应力过大等。

处理办法：应在裂纹两端钻止裂孔或铲除裂纹的焊缝金属，进行补焊。

预防措施：对于冷裂纹，应选择抗裂性好的钢材，采用低氢或超低氢、低强的焊条，并控制预热温度、线能量，以降低冷裂纹产生倾向；对于热裂纹，应选择含镍量高的钢材，采用精炼的方法，提高钢材的纯度，降低杂质的含量，并控制焊缝的凹度d小于1mm，降低线能量，以降低热裂纹产生倾向。

2、未熔合及未焊透原因：未熔合及未焊透的产生原因基本相同，主要是工艺参数、措施及坡口尺寸不当，坡口及焊道表面不够清洁或有氧化皮及焊渣等杂物，焊工技术较差等。

处理方法：对于未熔合应铲除未熔合处的焊缝金属后补焊；对于敞开性好的结构的单面未焊透可在焊缝背面直接补焊；对于不能直接补焊的重要焊件应铲去未焊透的金属，重新焊接。

预防措施：焊前应确定坡口形式和装配间隙，并认真清除坡口边缘两侧的污物；合理选择焊接电流、焊条角度及运条速度；对于导热快、散热面积大的焊件，可在焊前预热或焊接的同时用火焰加热，焊缝的起头处与接头处，可选用长弧预热后再焊接；对于要求全焊透的焊缝，应尽量采用单面焊双面成形工艺；避免产生磁偏吹现象，使电弧不偏于一方，保证各处均匀加热。

3、气孔原因：焊接时母材表面有污垢，铁锈、油漆、油渍等；焊条没有烘干，焊条药皮太潮；焊接速度过快，熔化的金属快速凝固而使溶液内气体来不及排出；焊接时操作不当，电弧拉得过长，使得有较多气体溶入金属溶液内；母材材质不佳或用错焊条。

浅谈钢结构工程焊接的缺陷及补救方法

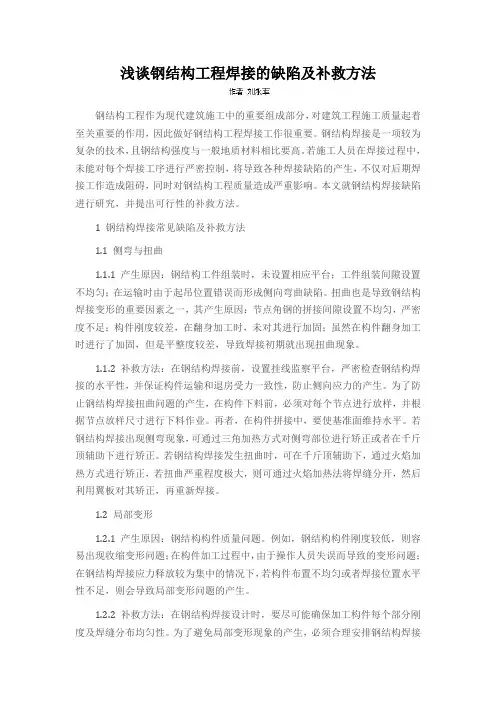

浅谈钢结构工程焊接的缺陷及补救方法钢结构工程作为现代建筑施工中的重要组成部分，对建筑工程施工质量起着至关重要的作用，因此做好钢结构工程焊接工作很重要。

钢结构焊接是一项较为复杂的技术，且钢结构强度与一般地质材料相比要高。

若施工人员在焊接过程中，未能对每个焊接工序进行严密控制，将导致各种焊接缺陷的产生，不仅对后期焊接工作造成阻碍，同时对钢结构工程质量造成严重影响。

本文就钢结构焊接缺陷进行研究，并提出可行性的补救方法。

1 钢结构焊接常见缺陷及补救方法1.1 侧弯与扭曲1.1.1 产生原因：钢结构工件组装时，未设置相应平台；工件组装间隙设置不均匀；在运输时由于起吊位置错误而形成侧向弯曲缺陷。

扭曲也是导致钢结构焊接变形的重要因素之一，其产生原因：节点角钢的拼接间隙设置不均匀，严密度不足；构件刚度较差，在翻身加工时，未对其进行加固；虽然在构件翻身加工时进行了加固，但是平整度较差，导致焊接初期就出现扭曲现象。

1.1.2 补救方法：在钢结构焊接前，设置挂线监察平台，严密检查钢结构焊接的水平性，并保证构件运输和退房受力一致性，防止侧向应力的产生。

为了防止钢结构焊接扭曲问题的产生，在构件下料前，必须对每个节点进行放样，并根据节点放样尺寸进行下料作业。

再者，在构件拼接中，要使基准面维持水平。

若钢结构焊接出现侧弯现象，可通过三角加热方式对侧弯部位进行矫正或者在千斤顶辅助下进行矫正。

若钢结构焊接发生扭曲时，可在千斤顶辅助下，通过火焰加热方式进行矫正，若扭曲严重程度极大，则可通过火焰加热法将焊缝分开，然后利用翼板对其矫正，再重新焊接。

1.2 局部变形1.2.1 产生原因：钢结构构件质量问题。

例如，钢结构构件刚度较低，则容易出现收缩变形问题；在构件加工过程中，由于操作人员失误而导致的变形问题；在钢结构焊接应力释放较为集中的情况下，若构件布置不均匀或者焊接位置水平性不足，则会导致局部变形问题的产生。

1.2.2 补救方法：在钢结构焊接设计时，要尽可能确保加工构件每个部分刚度及焊缝分布均匀性。

钢结构件焊接中存在问题预防措施及处理方法

钢结构件焊接中存在问题预防措施及处理方法在钢结构工程中，由于有些构件的外形尺寸较大，形状多样，焊缝多，焊接位置不对称，或操作不当等因素，常出现各种焊接问题，影响钢结构的拼装质量和降低钢结构的使用寿命。

本文就钢结构制作焊接中存在的问题及产生的原因进行分析，并提出相应的预防措施和处理方法。

1 焊接中的局部变形和角变形1．1 产生的原因(1)制作构件的刚性小或不均匀，焊后收缩，变形不一致。

(2)制作构件本身焊缝布置不均、导致收缩不均匀，焊缝多的部位收缩大，变形也大。

(3)加工人员操作不当，未进行对称分层、分段和间断施焊，焊接电流、速度和方向不一致，造成构件变形不符合要求。

(4)焊接时“咬肉”过大，引起焊接应力集中和过量变形。

(5)焊接放置不平，应力集中释放时引起变形。

1．2 预防措施(1)设计时，尽量使构件各部分刚度和焊缝均匀布置，对称设置焊缝，减少交叉和密集焊缝。

(2)制定合理的焊接顺序，以减小变形。

如先焊构件的主焊缝，后焊次要焊缝；先焊对称部位的焊缝，后焊非对称焊缝；先焊收缩量大的焊缝，后焊收缩量小的焊缝；先焊对接焊缝，后焊角焊缝。

(3)对尺寸大和焊缝多的构件，采用分段、分层和间断施焊，并控制电流、速度和方向一致。

(4)手工焊接较长焊缝时，应采用分段进行间断焊接法，由工件的中间向两头退焊，焊接时人员应对称分散布置，避免由于热量集中引起变形。

(5)形状不对称的大型构件，应将小部件组焊矫正完变形后，再进行总组装配焊接，以减少整体变形。

(6)构件焊接应经常翻动，使变形互相抵消。

(7)对焊后易产生角变形的零部件，应在焊前进行预变形处理。

如钢板V形坡口对接，在焊前将接口适当垫高，可使焊后变平；H形钢翼板在有焊缝焊接前预压反变形，亦可消除焊后变形。

(8)对外焊加同件，用增大构件刚性来限制焊接变形，加固件的位置应设在收缩应力的反面。

1．3 处理方法对已变形的构件，如变形不大，可人工用卡具矫正：如变形较大的，可用火焰矫正；对局部变形可用火烤变形部位矫正；角变形采用边烤边用千斤顶施压的方法予以矫正。

常见焊接缺陷产生原因及防止措施

常见焊接缺陷产生原因及防止措施在钢结构、汽车、航空航天等各个领域，焊接技术是不可或缺的加工工艺。

然而，在焊接过程中，常常会出现一些焊接缺陷，这些缺陷可能会影响焊接结构的强度、耐久性和使用寿命，甚至可能导致严重的事故发生。

本文将分析常见的焊接缺陷的产生原因，并提出相应的防止措施。

一、焊缝未焊透在焊接过程中，如果不能将焊材和母材完全熔化，就会出现焊缝未焊透现象。

这种情况常常出现在焊接工艺参数不当的情况下。

例如，焊接电流过小，电弧能量不足，不能将焊材和母材完全熔化；或者焊接速度过快，无法保证完全熔化。

解决这个问题的关键是根据不同的焊接材料和工艺要求，调整好焊接参数，确保焊缝被完全熔化，达到焊接质量要求。

二、气孔在焊接过程中，气孔是一种常见的焊接缺陷。

气孔的产生原因有多种，主要包括焊材表面有油、水、氧化皮等杂质；焊接参数不当，使气体不能完全逸出等。

防止气孔产生的措施有两个方面。

一方面，在焊接前要先清洁焊接表面，确保焊接面干净无杂质；另一方面，在调整焊接参数时，要留出足够时间给气体逸出，这样才能防止气孔的产生。

三、焊缝裂纹焊缝裂纹是一种比较危险的焊接缺陷。

它常常由以下原因引起：焊接材料的拉伸强度不均，焊接接头部位过于脆弱，或者是焊接温度过高、冷却过快等。

为了防止焊缝裂纹的产生，可以采取以下措施。

一是控制焊接参数，避免过高的焊接温度和过快的冷却速度。

二是在焊接过程中，注意焊接的连续性，确保焊接成形完整。

三是在焊接过程中，采用预热的方法，改善焊接材料的拉伸强度，避免裂纹的出现。

四、过度熔深焊接过度熔深是由于焊接材料熔化过度，穿过母材嵌入焊接面内，使得焊缝结构松散，焊接强度降低。

过度熔深的原因有多种，如焊接电流过大，焊接速度过慢等。

预防过度熔深可以通过调整焊接参数、控制熔化深度和焊接速度等措施实现。

总之，焊接缺陷的产生原因可能有很多，需要针对具体情况采取相应的防止措施。

这需要焊接工艺人员有丰富的焊接经验和专业知识，对焊接材料和工艺有深入的了解，才能确保焊接质量达到要求。

钢材焊接中常见的缺陷及防止措施

1 金属焊接性的概念：金属材料在限定的施工条件下，焊接成规定设计要求的构建，并满足预定服役要求的能力。

2.工艺焊接性分为“热焊接性”和“冶金焊接性”。

直接模拟试验：1）焊接冷裂纹试验常用的有插销试验、斜y型形坡口对接裂纹试验、拉伸裂纹拘束裂纹试验、刚性拘束裂纹试验2）焊接热裂纹试验可调拘束裂纹试验、菲斯柯焊接裂纹试验、窗形拘束对接裂纹试验、刚性固定对接裂纹试验3、再热裂纹试验有H形拘束试验、缺口试棒应力松弛试验、U形弯曲试验4、层状撕裂试验Z向拉伸试验、z向窗口试验5、应力腐蚀裂纹试验有U 形弯曲试验、缺口试验、预制裂纹试验6、脆性断裂试验低温冲击试验、常用的还有落锤试验、疲劳试验，直接用产品做的试验有水压试验、爆破试验等2 影响焊接性的因素：材料因素工艺因素结构因素使用条件3 碳素钢有不同的分类方法，按含碳量可分为低碳钢中碳钢高碳钢;按钢材脱氧程度可分为沸腾钢镇静钢和半镇静钢；按品质可分为普通碳素钢优质碳素钢和高级优质碳素结构钢；按用途可分为结构钢和工具钢；4.．低碳钢焊接工艺要点：①、焊前预热、焊时保持层间温度。

②、采用低氢或超低氢焊接材料。

③、定位焊时加大焊接电流，减慢焊接速度，适当增加定位焊缝截面和长度。

必要时施加预热④、整条焊缝连续焊完，尽量避免中断。

⑤、不在坡口以外的母材上引弧，熄弧时弧坑要填满⑥、弯板、矫正和装配时，尽可能不在低温下进行。

⑦、尽可能改善严寒下的劳动条件中碳钢：①、大多数情况下需要预热，控制层间温度，②、焊前应将焊补处的缺陷、裂纹、夹渣等彻底凿除掉，清除油污、氧化物等杂质。

③、定位焊时焊缝不宜过小。

④、焊接时在不预热的时候应采取相应工艺减少熔深，降低冷却速度，防止开裂。

⑤、焊后立即消除应力热处理⑥、焊沸腾钢时加入含有足够数量脱痒剂的填充金属，防止焊缝气孔。

高碳钢：①、先退火后才能焊接②、采用结构钢焊条焊接时，焊前必须预热，预热温度和层间温度一般在250到350以上③.程中应尽量连续施焊不间断。

钢结构焊接中的常见缺陷分析及防措施11

钢结构焊接中的常见缺陷分析及防措施1、外观缺陷：外观缺陷(表面缺陷)是指不用借助于仪器,从工件表面可以发现的缺陷。

常见的外观缺陷有咬边、焊瘤、凹陷及焊接变形等,有时还有表面气孔和表面裂纹。

单面焊的根部未焊透等。

A、咬边是指沿着焊趾,在母材部分形成的凹陷或沟槽, 它是由于电弧将焊缝边缘的母材熔化后没有得到熔敷金属的充分补充所留下的缺口。

产生咬边的主要原因是电弧热量太高,即电流太大,运条速度太小所造成的。

焊条与工件间角度不正确,摆动不合理,电弧过长,焊接次序不合理等都会造成咬边。

直流焊时电弧的磁偏吹也是产生咬边的一个原因。

某些焊接位臵(立、横、仰)会加剧咬边。

咬边减小了母材的有效截面积,降低结构的承载能力,同时还会造成应力集中,发展为裂纹源。

矫正操作姿势,选用合理的规范,采用良好的运条方式都会有利于消除咬边。

焊角焊缝时,用交流焊代替直流焊也能有效地防止咬边。

B、焊瘤焊缝中的液态金属流到加热不足未熔化的母材上或从焊缝根部溢出,冷却后形成的未与母材熔合的金属瘤即为焊瘤。

焊接规范过强、焊条熔化过快、焊条质量欠佳(如偏芯),焊接电源特性不稳定及操作姿势不当等都容易带来焊瘤。

在横、立、仰位臵更易形成焊瘤。

焊瘤常伴有未熔合、夹渣缺陷,易导致裂纹。

同时,焊瘤改变了焊缝的实际尺寸,会带来应力集中。

管子内部的焊瘤减小了它的内径,可能造成流动物堵塞。

防止焊瘤的措施:使焊缝处于平焊位臵,正确选用规范,选用无偏芯焊条,合理操作。

C、凹坑凹坑指焊缝表面或背面局部的低于母材的部分。

凹坑多是由于收弧时焊条(焊丝)未作短时间停留造成的(此时的凹坑称为弧坑),仰立、横焊时,常在焊缝背面根部产生内凹。

凹坑减小了焊缝的有效截面积,弧坑常带有弧坑裂纹和弧坑缩孔。

防止凹坑的措施:选用有电流衰减系统的焊机,尽量选用平焊位臵,选用合适的焊接规范,收弧时让焊条在熔池内短时间停留或环形摆动,填满弧坑。

D、未焊满未焊满是指焊缝表面上连续的或断续的沟槽。

大型钢结构构件焊接中质量问题及预防措施

大型钢结构构件焊接中质量问题及预防措施大型钢结构由于构件形状较复杂，外形尺寸较大，焊缝多，焊缝位置不对称，焊接时顺序、人员布置及操作不当等因素的影响，在制作焊接中，常出现各种焊接问题，影响钢结构组拼、安装的顺利进行，降低结构的承载力和使用寿命。

本文分析焊接质量问题产生的原因及相应的预防处理方法。

1 焊接局部变形、角变形1.1 产生的原因(1) 构件刚性小或不均匀，焊后收缩变形不一致。

(2) 构件本身焊缝布置不均，导致收缩不均匀，焊缝多的部位收缩大，变形也大。

(3) 焊接顺序不当，焊接人员分布不均匀，或过于集中于某个位置，未对称分层、分段、间断施焊；焊接电流、速度、方向以及焊接时装配卡具不一致造成构件变形不一。

(4) 随意加大焊肉，引起焊接应力集中和过量变形。

(5) 组对焊接，焊后放置不平，应力释放时引起变形。

1.2预防措施(1) 设计时尽量使构件各部分刚度和焊缝均匀布置，对称设置焊缝，减少交叉和密集焊缝。

(2) 制定合理的焊接顺序，以减小变形。

如先焊构件的主焊缝，后焊次要焊缝；先焊对称部位的焊缝，再焊非对称焊缝；先焊收缩量大的焊缝，后焊收缩量小的焊缝；先焊对接焊缝，后焊角焊缝。

(3) 对尺寸大、焊缝多的构件，采取分层、分段、间断施焊，并控制电流、速度、方向一致。

(4) 手工焊接较长焊缝时，应采用分段退步间断焊接法，由工件的中间向两头退焊，焊接时人员应对称分散布置，避免由于热量集中引起变形。

(5) 大型构件如形状不对称，应将小部件组焊矫正完变形后，再进行总组装配焊接，以减少整体变形；对大型箱梁可采取先整体组装，先焊主焊缝，再焊隔板等焊缝，以增大各部分的约束，来限制变形。

(6) 构件焊接应经常翻动，使变形互相抵消。

(7) 对焊后易产生角变形的零部件，应在焊前以预变形处理，如钢板V形坡口对接，在焊前将对接口适当垫高，可使焊后变平；H形钢翼板在角焊缝焊接前，预压反变形，亦可消除焊后变形。

(8) 外焊加固件增大构件刚性来限制焊接变形，加固件的位置应设在收缩应力的反面。

焊接内部缺陷原因分析及预防措施

焊接内部缺陷原因分析及预防措施一、气孔1、现象在焊缝中出现的单个、条状或群体气孔，是焊缝内部最常见的缺陷。

2、原因分析根本原因是焊接过程中，焊接本身产生的气体或外部气体进入熔池，在熔池凝固前没有来得及溢出熔池而残留在焊缝中。

3、防治措施预防措施主要从减少焊缝中气体的数量和加强气体从熔池中的溢出两方面考虑，主要有以下几点：（1）焊条要求进行烘培，装在保温筒内，随用随取；（2）焊丝清理干净，无油污等杂质；（3）焊件周围10～15㎜范围内清理干净，直至发出金属光泽；（4）注意周围焊接施工环境，搭设防风设施，管子焊接无穿堂风；⑸氩弧焊时，氩气纯度不低于99.95%，氩气流量合适；⑹尽量采用短弧焊接，减少气体进入熔池的机会；⑺焊工操作手法合理，焊条、焊枪角度合适；⑻焊接线能量合适，焊接速度不能过快；⑼按照工艺要求进行焊件预热。

4、治理措施（1）严格按照预防措施执行；（2）加强焊工练习，提高操作水平和责任心；（3）对在探伤过程中发现的超标气孔，采取挖补措施。

二、夹渣1、现象焊接过程中药皮等杂质夹杂在熔池中，熔池凝固后形成的焊缝中的夹杂物。

2、原因分析（1）焊件清理不干净、多层多道焊层间药皮清理不干净、焊接过程中药皮脱落在熔池中等；（2）电弧过长、焊接角度部队、焊层过厚、焊接线能量小、焊速快等，导致熔池中熔化的杂质未浮出而熔池凝固。

3、防治措施（1）焊件焊缝破口周围10～15㎜表面范围内打磨清理干净，直至发出金属光泽；（2）多层多道焊时，层间药皮清理干净；（3）焊条按照要求烘培，不使用偏芯、受潮等不合格焊条；（4）尽量使用短弧焊接，选择合适的电流参数；⑸焊接速度合适，不能过快。

4、治理措施（1）焊前彻底清理干净焊件表面；（2）加强练习，焊接操作技能娴熟，责任心强；（3）对探伤过程中发现的夹渣超标缺陷，采取挖补等措施处理。

三、未熔合1、现象未熔合主要时根部未熔合、层间未熔合两种。

根部未熔合主要是打底过程中焊缝金属与母材金属以及焊接接头未熔合；层间未熔合主要是多层多道焊接过程中层与层间的焊缝金属未熔合。

钢结构中焊缝缺陷的产生及处理方法

焊缝缺陷的产生及处理方法焊缝缺陷通常有六类：裂纹、孔穴、固体夹杂、未熔合、未焊透、形状缺陷和其他缺陷。

其主要产生原因和处理方法如下：裂纹：通常有热裂纹和冷裂纹之分。

产生热裂纹的主要原因是母材抗裂性能差、焊接材料质量不好、焊接工艺参数选择不当、焊接内应力过大等；产生冷裂纹的主要原因是焊接结构设计不合理、焊缝布置不当、焊接工艺措施不合理，如焊前未预热、焊后冷却快等。

处理办法是在裂纹两端钻止裂孔或铲除裂纹的焊缝金属，进行补焊。

孔穴：通常分为气孔和弧坑缩孔两种。

产生气孔的主要原因是焊条药皮损坏严重、焊条和焊剂未烘烤、母材有油污或锈和氧化物、焊接电流过小、弧长过长，焊接速度太快等。

其处理方法是铲去气孔处的焊缝金属，然后补焊；产生弧坑缩孔的主要原因是焊接电流太大且焊接速度太快、熄弧太快，未反复向熄弧处补充金属等，其处理方法是在弧坑处补焊。

固体夹杂：有夹渣和夹钨两种。

产生夹渣的主要原因焊接材料质量不好、焊接电流太小、焊接速度太快、熔渣密度太大、阻碍熔渣上浮、多层焊时熔渣未清理干净等。

其处理方法是铲除夹渣处的焊缝金属，然后焊补；产生夹钨的主要原因是氩弧焊时钨极与熔池金属接触，其处理方法是挖去夹钨处缺陷金属，重新焊补。

未熔合、未焊透：产生的主要原因是焊接电流太小、焊接速度太快、坡口角度间隙太小，操作技术不佳等。

对于未熔合的处理方法是铲除未熔合处的焊缝金属后补焊。

对于未焊透的处理方法是对敞开性好的结构的单面未焊透，可在焊缝背面直接补焊；对于不能直接焊补的重要焊件，应铲去未焊透的金属，重新焊接。

形状缺陷：包括咬边、焊瘤、下塌、根部收缩、错边、角度偏差、焊缝超高、表面补规则等。

产生咬边的主要原因是焊接工艺参数选择不当，如电流过大、电弧过长等；操作技术不正确，如焊枪角度不对, 运条不当等；焊条药皮端部的电弧偏吹；焊接零件的位置安放不当等。

其处理方法是轻微的、浅的咬边可用机械方法修锂，使其平滑过渡; 严重的、深的咬边应进行焊补。

图解钢结构焊接缺陷产生原因及防止措施

焊接接头的不完整性称为焊接缺陷，主要有焊接裂纹、未焊透、夹渣、气孔和焊缝外观缺陷等。

这些缺陷减少焊缝截面积，降低承载能力，产生应力集中，引起裂纹；降低疲劳强度，易引起焊件破裂导致脆断。

一缺陷名称：气孔（Blow Hole）二缺陷名称咬边（Undercut)三缺陷名称：夹渣（Slag Inclusion)四缺陷名称：未焊透（Incomplete Penetration)五缺陷名称：裂纹（Crack)手工电弧焊(1)焊件含有过高的碳、锰等合金元素.(2)焊条品质不良或潮湿.(3)焊缝拘束应力过大.(4)母条材质含硫过高不适于焊接.(5)施工准备不足.(6)母材厚度较大,冷却过速.(7)电流太强.(8)首道焊道不足抵抗收缩应力.(1)使用低氢系焊条.(2)使用适宜焊条,并注意干燥.(3)改良结构设计,注意焊接顺序,焊接后进行热处理.(4)避免使用不良钢材.(5)焊接时需考虑预热或后热.(6)预热母材,焊后缓冷.(7)使用适当电流.(8)首道焊接之焊着金属须充分抵抗收缩应力.CO2气体保护焊(1)开槽角度过小,在大电流焊接时,产生梨形和焊道裂纹.(2)母材含碳量和其它合金量过高(焊道及热影区).(3)多层焊接时,第一层焊道过小.(4)焊接顺序不当,产生拘束力过强.(5)焊丝潮湿,氢气侵入焊道.(6)套板密接不良,形成高低不平,致应力集中.(7)因第一层焊接量过多,冷却缓慢(不锈钢,铝合金等).(1)注意适当开槽角度与电流的配合,必要时要加大开槽角度.(2)采用含碳量低的焊条.(3)第一道焊着金属须充分能抵抗收缩应力.(4)改良结构设计,注意焊接顺序,焊后进行热处理.(5)注意焊丝保存.(6)注意焊件组合之精度.(7)注意正确的电流及焊接速度.埋弧焊接(1)对焊缝母材所用的焊丝和焊剂之配合不适当(母材含碳量过大,焊丝金属含锰量太少).(2)焊道急速冷却,使热影响区发生硬化.(3)焊丝含碳、硫量过大.(4)在多层焊接之第一层所生焊道力,不足抵抗收缩应力.(5)在角焊时过深的渗透或偏析.(6)焊接施工顺序不正确,母材拘束力大.(7)焊道形状不适当,焊道宽度与焊道深度比例过大或过小.(1)使用含锰量较高的焊丝,在母材含碳量多时,要有预热之措施.(2)焊接电流及电压需增加,焊接速度降低,母材需加热措施.(3)更换焊丝.(4)第一层焊道之焊着金属须充分抵抗收缩应力.(5)将焊接电流及焊接速度减低,改变极性.(6)注意规定的施工方法,并予焊接操作施工指导.(7)焊道宽度与深度的比例约为1：1：25,电流降低,电压加大.六缺陷名称：变形（Distortion）七其他缺陷。

钢结构焊接工艺常见质量通病及控制措施

钢构造焊接工艺常见质量通病及控制措施未焊透、未熔合焊接时, 接头根部未完全熔透旳现象, 称为未焊透；在焊件与焊缝金属或焊缝层间有局部未熔透现象, 称为未熔合。

未焊透或未熔合是一种比较严重旳缺陷, 由于未焊透或未熔合, 焊缝会出现间断或突变, 焊缝强度大大减少, 甚至引起裂纹。

未焊透和未熔合旳产生原因是焊件装配间隙或坡口角度太小、钝边太厚、焊条直径太大、电流过小、速度太快及电弧过长等。

焊件坡口表面氧化膜、油污等没有清除洁净, 或在焊接时该处流入熔渣阻碍了金属之间旳熔合或运条手法不妥, 电弧偏在坡口一边等原因, 都会导致边缘不熔合。

防止未焊透或未熔合旳是对旳选用坡口尺寸, 合理选用焊接电流和速度, 坡口表面氧化皮和油污要清除洁净；封底焊清根要彻底, 运条摆动要合适, 亲密注意坡口两侧旳熔合状况。

焊接裂纹焊接裂纹是一种非常严重旳缺陷。

构造旳破坏多从裂纹处开始, 在焊接过程中要采用一切必要旳措施防止出现裂纹, 在焊接后要采用多种措施检查有无裂纹。

一经发现裂纹, 应彻底清除, 然后予以修补。

焊接裂纹有热裂纹、冷裂纹。

焊缝金属由液态到固态旳结晶过程中产生旳裂纹称为热裂纹, 其特性是焊后立即可见, 且多发生在焊缝中心, 沿焊缝长度方向分布。

热裂纹旳裂口多数贯穿表面, 展现氧化色彩, 裂纹末端略呈圆形。

产生热裂纹旳原因是焊接熔池中存有低熔点杂质(如FeS 等)。

由于这些杂质熔点低, 结晶凝固最晚, 凝固后旳塑性和强度又极低。

因此, 在外界构造拘束应力足够大和焊缝金属旳凝固收缩作用下, 熔池中这些低熔点杂质在凝固过程中被拉开, 或在凝固后很快被拉开, 导致晶间开裂。

焊件及焊条内含硫、铜等杂质多时, 也易产生热裂纹。

防止产生热裂纹旳措施是: 一要严格控制焊接工艺参数, 减慢冷却速度, 合适提高焊缝形状系数, 尽量采用小电流多层多道焊, 以防止焊缝中心产生裂纹；二是认真执行工艺规程, 选用合理旳焊接程序, 以减小焊接应力。

钢结构质量通病及其预防措施(图文并茂)

钢结构质量通病及其预防措施钢结构作为重要的建筑结构材料之一，具有结构轻、强度高、可塑性好、施工周期短等优势，广泛应用于各种建筑工程中。

但在使用过程中，由于设计、制造、安装等环节中存在的一些问题，容易出现一些质量通病，给建筑结构的安全稳定带来隐患。

因此，对钢结构常见的质量通病及其预防措施进行了和分析，旨在提高钢结构的质量和安全性。

钢材锈蚀钢材锈蚀是指钢材表面出现的氧化锈层，长期累积下来，不仅影响结构美观度，还会导致钢材的强度降低，缩短整个建筑物的使用寿命。

预防措施：要对钢材进行防腐处理。

通常采用热浸镀锌、喷涂防腐漆、阴极保护等方法，以提高钢材的抗腐蚀能力。

在安装过程中，应避免钢材与水泥、石膏等物质接触，避免受潮或出现二次污染。

焊接质量差钢结构常常需要进行焊接，当焊接质量不好时，容易出现瑕疵，导致焊接失效，降低整体结构强度，从而影响结构的安全性。

预防措施：保证施焊师傅的技能水平，加强对施焊过程的管理和控制，采用可靠的焊接工艺参数，确保焊缝质量，防止出现焊缝气孔、裂纹等问题。

同时，在进行钢结构的设计和计算时，应该充分考虑结构变形和应力集中等问题，避免因施焊质量差导致结构失效。

螺栓连接缺陷螺栓连接是钢结构中常见的连接方式之一，当螺栓连接存在缺陷时，容易影响整体结构的稳定性，从而引发安全隐患。

预防措施：在设计和制造时要注意选择合适的螺栓，严格控制螺栓的质量检验过程，确保螺栓的强度、拉力、抗腐蚀性能等质量满足设计和施工要求。

在实际使用中，要定期检查螺栓的紧固力、防松措施、加强对局部应力的考虑等，避免因断裂、错位等问题造成结构失稳。

疲劳破坏问题钢结构长期受力容易产生疲劳裂纹，如果不及时发现和处理，容易导致结构的疲劳破坏，危及使用安全。

预防措施：钢结构的设计和计算应该考虑到疲劳破坏问题，根据结构受力特点和材料选择合理的结构方案和合适的材料；施工和维护过程要注意防止外部损伤、冲击等因素对结构的影响，确保结构不受过度振动等压力；定期对受疲劳影响的部位进行检查和维护，加强对结构重要部位的监控和管理。

建筑工程钢结构焊接的缺陷

建筑工程钢结构焊接的缺陷建筑工程中的钢结构焊接是一种常见的连接方式，该连接方式既能满足强度和刚度的要求，又能提高施工速度和效率。

然而，钢结构焊接也存在一些缺陷，这些缺陷可能会对工程质量和安全性产生负面影响。

本文将从焊接缺陷的种类、原因和预防措施等方面进行探讨。

一、焊接缺陷的种类1. 焊接接头的裂纹：在焊接接头的金属区域出现的裂纹，一般由于焊接时热应力或热变形引起。

2. 错边缺陷：两片焊接材料没有正确地对齐而形成的缝隙，在焊接过程中不能完全填充。

3. 缺陷堆积：指焊接过程中的切缝、斑块、钝边等缺陷，在不同程度上对焊接质量造成影响，可能会导致强度和刚度下降。

4. 气孔缺陷：是在焊接过程中，未被完全熔化或没有被填充的小孔，表现为金属中的圆形或椭圆形空洞。

5. 焊缝收缩缺陷：由于焊接时金属受到热应力的作用，导致收缩和畸变，从而形成缺陷。

二、焊接缺陷的原因1. 焊接工艺不合理：焊接工艺参数选择不当，过程控制不到位，焊接质量无法保证。

2. 材料质量不足：焊接材料的质量不符合要求，或者材料出现损伤、沉淀和氧化等情况，都会对焊接质量产生影响。

3. 人为操作不当：操作者的焊接技能不足，操作不规范，容易产生焊接缺陷。

4. 环境因素：焊接环境温度和湿度等因素的变化也可能对焊接质量造成影响。

三、焊接缺陷的预防措施1. 加强焊接质量管理：建立完善的质量管理制度，对焊接工艺、焊接材料、人员素质、环境条件等进行严格控制。

2. 选择适当的焊接材料：选用符合要求的焊接材料，并对焊接材料进行质量检查，确保材料的质量。

3. 焊接工艺控制：掌握适当的焊接工艺参数，对焊接过程进行有效的控制与监督。

4. 提高员工技术水平：加强员工的培训，提高焊接技术水平，增强操作规范性。

5. 环境控制：在焊接现场，要注意环境温度、湿度、通风等因素，保证焊接环境的适宜性。

在建筑工程中，钢结构焊接是一项重要的工程技术。

然而，焊接缺陷也会给工程质量和安全性带来严重影响。

钢结构焊接缺陷及对策

钢结构焊接缺陷及对策（一）焊缝成形不良不良的焊缝成形表现在焊喉不足、增高过大、焊脚尺寸不足或过大等，其产生原因是：（1）操作不熟练；（2）焊接电流过大或过小；（3）焊件坡口不正确等。

修补措施如下：1、可以用车削、打磨、铲或碳弧气刨等方法清除多余的焊缝金属或部分母材不应有割痕或咬边。

清除焊缝不合格部分时，不得过分损伤母材。

2、修补焊接前，应先将待焊接区域清理干净。

3、修补焊接时所用的焊条直径要略小，一般不宜大于直径4mm.4、选择合适的焊接规范。

（二）、咬边产生咬边的原因（1）电流太大；（2）电弧过长或运条角度不当；（3）焊接位置不当。

咬边处会造成应力集中，降低结构承受动荷的能力和降低疲劳强度。

为避免产生咬边缺陷，在施焊时应正确选择焊接电流和焊接速度，掌握正确的运条方法，采用合适的焊条角度和电弧长度。

（三）焊瘤焊瘤是指在焊接过程中，熔化金属流淌到焊缝以外未熔化的母材上所形成的金属瘤。

焊瘤处常伴随产生未焊透或缩孔等缺陷。

产生焊溜的原因有：（1）焊条质量不好；（2）运条角度不当；（3）焊接位置及焊接规范不当。

焊瘤不但影响成型美观，而且容易引起应力集中，焊瘤处易夹渣、未熔合，导致裂纹的产生。

防止的办法是尽可能使焊口处于平焊位置进行焊接，正确选择焊接规范，正确掌握运条方法。

对于焊瘤的修补一般是用打磨的方法将其打磨光顺。

（四）夹渣夹渣是指残存在焊缝中的熔渣或其他非金属夹杂物。

产生原因：（1）焊接材料质量不好，熔渣太稠；（2）焊件上或坡口内有锈蚀或其他杂质未清理干净；（3）各层熔渣在焊接过程中未彻底清除；（4）电流太小，焊速太快；（5）运条不当。

为防止夹渣，在焊前应选择合理的焊接规范及坡口尺寸，掌握正确操作工艺及使用工艺性能良好的焊条，坡口两侧要清理干净，多道多层焊时要注意彻底清除每道和每层的熔渣，特别是碱性焊条，清渣时应认真仔细。

修补时夹渣缺陷一般应用碳弧气刨将其有缺陷的焊缝金属除去，重新补焊。

（五）未焊透未焊透是指焊缝与母材金属之间或焊缝层间的局部未熔合。

超全整理钢结构常见质量问题及防治措施

超全整理钢结构常见质量问题及防治措施范本一：钢结构常见质量问题及防治措施一、钢材质量问题1. 钢板表面出现凹凸不平现象- 问题原因：生产过程中的激光对切不均匀- 防治措施：优化设备维护保养和操作规范，确保切割质量。

2. 钢材表面爆皮、起疙瘩- 问题原因：材料在加工运输过程中碰撞引起- 防治措施：加强包装和运输过程中的保护措施，避免碰撞。

3. 钢材表面出现裂纹- 问题原因：冷却过程中温度变化不均匀引起- 防治措施：控制冷却速度，避免温度变化过快。

4. 钢材出现棱角剥蚀- 问题原因：镀锌层不均匀- 防治措施：优化锌液浓度和喷涂工艺，确保镀锌均匀。

二、焊接质量问题1. 焊缝出现裂纹- 问题原因：焊接参数设置不合理- 防治措施：调整焊接参数，确保焊接质量。

2. 焊接接头出现未焊透或焊透度不够- 问题原因：焊接操作不规范- 防治措施：加强焊工培训，确保焊接质量。

3. 焊接产生气孔- 问题原因：焊接材料含有水分或油污- 防治措施：使用干燥的焊接材料，确保焊接质量。

4. 焊缝出现焊渣、氧化物等杂质- 问题原因：焊接过程中未进行清洁- 防治措施：加强焊接前的工件清洁和焊后的清理工作。

三、涂装质量问题1. 涂层出现剥落- 问题原因：底材表面处理不当- 防治措施：加强底材表面处理和涂装工艺控制。

2. 涂层出现气泡、麻点等缺陷- 问题原因：涂料质量不合格或涂装过程中环境不良 - 防治措施：选择合格的涂料，确保涂装环境的干净和温湿度条件。

3. 涂层出现沙眼、流挂等瑕疵- 问题原因：喷涂过程中喷枪不正、喷涂速度不均匀 - 防治措施：培训涂装工人，确保喷涂操作规范。

四、其他质量问题1. 锚固点安装不牢固- 问题原因：锚固点设计不合理或安装不到位- 防治措施：加强设计和安装监管，确保锚固点牢固可靠。

2. 结构尺寸偏差超标- 问题原因：制造过程中测量错误或工艺控制不严格- 防治措施：加强测量过程和工艺控制，确保结构尺寸精确。

本文档涉及附件：1. 钢材质量检验报告2. 焊接工艺评定书3. 涂层质量检验报告本文涉及的法律名词及注释：1. 激光对切：使用激光切割技术将钢板切割成所需尺寸。

图解钢结构焊接缺陷产生原因及防止措施

焊接接头的不完整性称为焊接缺陷，主要有焊接裂纹、未焊透、夹渣、气孔和焊缝外观缺陷等。

这些缺陷减少焊缝截面积，降低承载能力，产生应力集中，引起裂纹；降低疲劳强度，易引起焊件破裂导致脆断。

一缺陷名称：气孔（Blow Hole）焊接方式发生原因防止措施手工电弧焊(1)焊条不良或潮湿.(2)焊件有水分、油污或锈.(3)焊接速度太快.(4)电流太强.(5)电弧长度不适合.(6)焊件厚度大,金属冷却过速.(1)选用适当的焊条并注意烘干.(2)焊接前清洁被焊部份.(3)降低焊接速度,使内部气体容易逸出.(4)使用厂商建议适当电流.(5)调整适当电弧长度.(6)施行适当的预热工作.CO2气体保护焊(1)母材不洁.(2)焊丝有锈或焊药潮湿.(3)点焊不良,焊丝选择不当.(4)干伸长度太长,CO2气体保护不周密.(5)风速较大,无挡风装置.(6)焊接速度太快,冷却快速.(7)火花飞溅粘在喷嘴,造成气体乱流.(8)气体纯度不良,含杂物多(特别含水分).(1)焊接前注意清洁被焊部位.(2)选用适当的焊丝并注意保持干燥.(3)点焊焊道不得有缺陷,同时要清洁干净,且使用焊丝尺寸要适当.(4)减小干伸长度,调整适当气体流量.(5)加装挡风设备.(6)降低速度使内部气体逸出.(7)注意清除喷嘴处焊渣,并涂以飞溅附着防止剂,以延长喷嘴寿命.(8)CO2纯度为99.98%以上,水分为0.005%以下.埋弧焊接(1)焊缝有锈、氧化膜、油脂等有机物的杂质.(2)焊剂潮湿.(3)焊剂受污染.(4)焊接速度过快.(5)焊剂高度不足.(6)焊剂高度过大,使气体不易逸出(特别在焊剂粒度细的情形).(1)焊缝需研磨或以火焰烧除,再以钢丝刷清除.(2)约需300℃干燥(3)注意焊剂的储存及焊接部位附近地区的清洁,以免杂物混入.(4)降低焊接速度.(5)焊剂出口橡皮管口要调整高些.(6)焊剂出口橡皮管要调整低些,在自动焊接情形适当高度30-40mm.(7)焊丝生锈或沾有油污.(8)极性不适当(特别在对接时受污染会产生气孔).(7)换用清洁焊丝.(8)将直流正接(DC-)改为直流反接(DC+).设备不良(1)减压表冷却,气体无法流出.(2)喷嘴被火花飞溅物堵塞.(3)焊丝有油、锈.(1)气体调节器无附电热器时,要加装电热器,同时检查表之流量.(2)经常清除喷嘴飞溅物.并且涂以飞溅附着防止剂.(3)焊丝贮存或安装焊丝时不可触及油类.自保护药芯焊丝(1)电压过高.(2)焊丝突出长度过短.(3)钢板表面有锈蚀、油漆、水分.(4)焊枪拖曳角倾斜太多.(5)移行速度太快,尤其横焊.(1)降低电压.(2)依各种焊丝说明使用.(3)焊前清除干净.(4)减少拖曳角至约0-20°.(5)调整适当.二缺陷名称咬边（Undercut)焊接方式发生原因防止措施手工电弧焊(1)电流太强.(2)焊条不适合.(3)电弧过长.(4)操作方法不当.(5)母材不洁.(6)母材过热.(1)使用较低电流.(2)选用适当种类及大小之焊条.(3)保持适当的弧长.(4)采用正确的角度,较慢的速度,较短的电弧及较窄的运行法.(5)清除母材油渍或锈.(6)使用直径较小之焊条.CO2气体保护焊(1)电弧过长,焊接速度太快.(2)角焊时,焊条对准部位不正确.(3)立焊摆动或操作不良,使焊道二边填补不足产生咬边.(1)降低电弧长度及速度.(2)在水平角焊时,焊丝位置应离交点1-2mm.(3)改正操作方法.三缺陷名称：夹渣（Slag Inclusion)焊接方式发生原因防止措施手工电弧焊(1)前层焊渣未完全清除.(2)焊接电流太低.(3)焊接速度太慢.(4)焊条摆动过宽.(5)焊缝组合及设计不良.(1)彻底清除前层焊渣.(2)采用较高电流.(3)提高焊接速度.(4)减少焊条摆动宽度.(5)改正适当坡口角度及间隙.CO2气体电弧焊(1)母材倾斜(下坡)使焊渣超前.(2)前一道焊接后,焊渣未清洁干净.(3)电流过小,速度慢,焊着量多.(4)用前进法焊接,开槽内焊渣超前甚多.(1)尽可能将焊件放置水平位置.(2)注意每道焊道之清洁.(3)增加电流和焊速,使焊渣容易浮起.(4)提高焊接速度埋弧焊接(1)焊接方向朝母材倾斜方向,因此焊渣流动超前.(2)多层焊接时,开槽面受焊丝溶入,焊丝过于靠近开槽的侧边.(3)在焊接起点有导板处易产生夹渣.(4)电流过小,第二层间有焊渣留存,在焊接薄板时容易产生裂纹.(5)焊接速度过低,使焊渣超前.(6)最后完成层电弧电压过高,使得游离焊渣在焊道端头产生搅卷.(1)焊接改向相反方向焊接,或将母材尽可能改成水平方向焊接.(2)开槽侧面和焊丝之间距离,最少要大于焊丝直径以上.(3)导板厚度及开槽形状,需与母材相同.(4)提高焊接电流,使残留焊渣容易熔化.(5)增加焊接电流及焊接速度.(6)减小电压或提高焊速,必要时盖面层由单道焊改为多道焊接.自保护药芯焊丝(1)电弧电压过低.(2)焊丝摆弧不当.(3)焊丝伸出过长.(4)电流过低,焊接速度过慢.(5)第一道焊渣,未充分清除.(6)第一道结合不良.(7)坡口太狭窄.(1)调整适当.(2)加多练习.(3)依各种焊丝使用说明.(4)调整焊接参数.(5)完全清除(6)使用适当电压,注意摆弧.(7)改正适当坡口角度及间隙.四缺陷名称：未焊透（Incomplete Penetration)五缺陷名称：裂纹（Crack)手工电弧焊(1)焊件含有过高的碳、锰等合金元素.(2)焊条品质不良或潮湿.(3)焊缝拘束应力过大.(4)母条材质含硫过高不适于焊接.(5)施工准备不足.(6)母材厚度较大,冷却过速.(7)电流太强.(8)首道焊道不足抵抗收缩应力.(1)使用低氢系焊条.(2)使用适宜焊条,并注意干燥.(3)改良结构设计,注意焊接顺序,焊接后进行热处理.(4)避免使用不良钢材.(5)焊接时需考虑预热或后热.(6)预热母材,焊后缓冷.(7)使用适当电流.(8)首道焊接之焊着金属须充分抵抗收缩应力.CO2气体保护焊(1)开槽角度过小,在大电流焊接时,产生梨形和焊道裂纹.(2)母材含碳量和其它合金量过高(焊道及热影区).(3)多层焊接时,第一层焊道过小.(4)焊接顺序不当,产生拘束力过强.(5)焊丝潮湿,氢气侵入焊道.(6)套板密接不良,形成高低不平,致应力集中.(7)因第一层焊接量过多,冷却缓慢(不锈钢,铝合金等).(1)注意适当开槽角度与电流的配合,必要时要加大开槽角度.(2)采用含碳量低的焊条.(3)第一道焊着金属须充分能抵抗收缩应力.(4)改良结构设计,注意焊接顺序,焊后进行热处理.(5)注意焊丝保存.(6)注意焊件组合之精度.(7)注意正确的电流及焊接速度.埋弧焊接(1)对焊缝母材所用的焊丝和焊剂之配合不适当(母材含碳量过大,焊丝金属含锰量太少).(2)焊道急速冷却,使热影响区发生硬化.(3)焊丝含碳、硫量过大.(4)在多层焊接之第一层所生焊道力,不足抵抗收缩应力.(5)在角焊时过深的渗透或偏析.(6)焊接施工顺序不正确,母材拘束力大.(7)焊道形状不适当,焊道宽度与焊道深度比例过大或过小.(1)使用含锰量较高的焊丝,在母材含碳量多时,要有预热之措施.(2)焊接电流及电压需增加,焊接速度降低,母材需加热措施.(3)更换焊丝.(4)第一层焊道之焊着金属须充分抵抗收缩应力.(5)将焊接电流及焊接速度减低,改变极性.(6)注意规定的施工方法,并予焊接操作施工指导.(7)焊道宽度与深度的比例约为1：1：25,电流降低,电压加大.六缺陷名称：变形（Distortion）焊接方式发生原因防止措施手焊、CO2气体保护焊、自保护药芯焊丝焊接、自动埋弧焊接.(1)焊接层数太多.(2)焊接顺序不当.(3)施工准备不足.(4)母材冷却过速.(5)母材过热.(薄板)(6)焊缝设计不当.(7)焊着金属过多.(8)拘束方式不确实.(1)使用直径较大之焊条及较高电流.(2)改正焊接顺序(3)焊接前,使用夹具将焊件固定以免发生翘曲.(4)避免冷却过速或预热母材.(5)选用穿透力低之焊材.(6)减少焊缝间隙,减少开槽度数.(7)注意焊接尺寸,不使焊道过大.(8)注意防止变形的固定措施.七其他缺陷缺陷名称发生原因防止措施搭叠(Overlap)(1)电流太低.(2)焊接速度太慢.(1)使用适当的电流.(2)使用适合的速度.焊道外观形状不良(B ad Appearance)(1)焊条不良.(2)操作方法不适.(3)焊接电流过高,焊条直径过粗.(4)焊件过热.(5)焊道内,熔填方法不良.(6)导电嘴磨耗.(7)焊丝伸出长度不变.(1)选用适当大小良好的干燥焊条.(2)采用均匀适当之速度及焊接顺序.(3)选用适当电流及适当直径的焊接.(4)降低电流.(5)多加练习.(6)更换导电嘴.(7)保持定长、熟练.凹痕(Pit)(1)使用焊条不当.(2)焊条潮湿.(3)母材冷却过速.(4)焊条不洁及焊件的偏析.(5)焊件含碳、锰成分过高.(1)使用适当焊条,如无法消除时用低氢型焊条.(2)使用干燥过的焊条.(3)减低焊接速度,避免急冷,最好施以预热或后热.(4)使用良好低氢型焊条.(5)使用盐基度较高焊条.偏弧(Arc Blow)(1)在直流电焊时,焊件所生磁场不均,使电弧偏向.(2)接地线位置不佳.(3)焊枪拖曳角太大.(4)焊丝伸出长度太短.(5)电压太高,电弧太长.(6)电流太大.(7)焊接速度太快.(1)·电弧偏向一方置一地线.·正对偏向一方焊接.·采用短电弧.·改正磁场使趋均一.·改用交流电焊(2)调整接地线位置.(3)减小焊枪拖曳角.(4)增长焊丝伸出长度.(5)降低电压及电弧.(6)调整使用适当电流.(7)焊接速度变慢.烧穿(1)在有开槽焊接时,电流过大.(2)因开槽不良焊缝间隙太大.(1)降低电流.(2)减少焊缝间隙.焊道不均匀(1)导电嘴磨损,焊丝输出产生摇摆.(2)焊枪操作不熟练.(1)将焊接导电嘴换新使用.(2)多加操作练习.焊泪(1)电流过大,焊接速度太慢.(2)电弧太短,焊道高.(3)焊丝对准位置不适当.(角焊时)(1)选用正确电流及焊接速度.(2)提高电弧长度.(3)焊丝不可离交点太远.火花飞溅过多(1)焊条不良.(2)电弧太长.(3)电流太高或太低.(4)电弧电压太高或太低.(5)焊丝突出过长 .(6)焊枪倾斜过度,拖曳角太大.(7)焊丝过度吸湿.(8)焊机情况不良.(1)采用干燥合适之焊条.(2)使用较短之电弧.(3)使用适当之电流.(4)调整适当.(5)依各种焊丝使用说明.(6)尽可能保持垂直,避免过度倾斜.(7)注意仓库保管条件.(8)修理,平日注意保养.焊道成蛇行状(1)焊丝伸出过长.(2)焊丝扭曲.(3)直线操作不良.(1)采用适当的长度,例如实心焊丝在大电流时伸出长20-25mm.在自保护焊接时伸出长度约为40-50mm.(2)更换新焊丝或将扭曲予以校正.(3)在直线操作时,焊枪要保持垂直.电弧不稳定(1)焊枪前端之导电嘴比焊丝心径大太多.(2)导电嘴发生磨损.(3)焊丝发生卷曲.(4)焊丝输送机回转不顺.(5)焊丝输送轮子沟槽磨损.(6)加压轮子压紧不良.(7)导管接头阻力太大.(1)焊丝心径必须与导电嘴配合.(2)更换导电嘴.(3)将焊丝卷曲拉直.(4)将输送机轴加油,使回转润滑.(5)更换输送轮.(6)压力要适当,太松送线不良,太紧焊丝损坏.(7)导管弯曲过大,调整减少弯曲量.喷嘴与母材间发生电弧(1)喷嘴,导管或导电嘴间发生短路.(1)火花飞溅物粘及喷嘴过多须除去,或是使用焊枪有绝缘保护之陶瓷管.焊枪喷嘴过热(1)冷却水不能充分流出.(2)电流过大.(1)冷却水管不通,如冷却水管阻塞,必须清除使水压提升流量正常.(2)焊枪使用在容许电流范围及使用率之内.焊丝粘住导电嘴(1)导电嘴与母材间的距离过短.(2)导管阻力过大,送线不良.(3)电流太小,电压太大.(1)使用适当距离或稍为长些来起弧,然后调整到适当距离.(2)清除导管内部,使能平稳输送.(3)调整适当电流,电压值.。

钢结构焊接质量缺陷及处理方法

钢结构焊接质量缺陷及处理方法在钢结构的焊接过程中,如果焊接方法不正确,将会导致钢结构出现缺陷;钢结构焊接的缺陷主要有裂纹、未熔合及未焊透、气孔、固体夹杂、咬边、焊瘤、飞溅及电弧不稳定;接下来和大家一起看看这些缺陷是如何形成,又如何处理;1、裂纹原因：裂纹通常有冷、热之分;其中,产生冷裂纹的主要原因是焊接结构设计不合理、焊缝布置不当、焊接工艺措施不合理,如焊前未预热、焊后冷却快等；产生热裂纹的主要原因是母材抗裂性能差、焊接材料质量不好、焊接工艺参数选择不当、焊接内应力过大等;处理办法：应在裂纹两端钻止裂孔或铲除裂纹的焊缝金属,进行补焊;预防措施：对于冷裂纹,应选择抗裂性好的钢材,采用低氢或超低氢、低强的焊条,并控制预热温度、线能量,以降低冷裂纹产生倾向；对于热裂纹,应选择含镍量高的钢材,采用精炼的方法,提高钢材的纯度,降低杂质的含量,并控制焊缝的凹度d小于1mm,降低线能量,以降低热裂纹产生倾向;2、未熔合及未焊透原因：未熔合及未焊透的产生原因基本相同,主要是工艺参数、措施及坡口尺寸不当,坡口及焊道表面不够清洁或有氧化皮及焊渣等杂物,焊工技术较差等;处理方法：对于未熔合应铲除未熔合处的焊缝金属后补焊；对于敞开性好的结构的单面未焊透可在焊缝背面直接补焊；对于不能直接补焊的重要焊件应铲去未焊透的金属,重新焊接;预防措施：焊前应确定坡口形式和装配间隙,并认真清除坡口边缘两侧的污物；合理选择焊接电流、焊条角度及运条速度；对于导热快、散热面积大的焊件,可在焊前预热或焊接的同时用火焰加热,焊缝的起头处与接头处,可选用长弧预热后再焊接；对于要求全焊透的焊缝,应尽量采用单面焊双面成形工艺；避免产生磁偏吹现象,使电弧不偏于一方,保证各处均匀加热;3、气孔原因：焊接时母材表面有污垢,铁锈、油漆、油渍等；焊条没有烘干,焊条药皮太潮；焊接速度过快,熔化的金属快速凝固而使溶液内气体来不及排出；焊接时操作不当,电弧拉得过长,使得有较多气体溶入金属溶液内；母材材质不佳或用错焊条;处理方法：铲去气孔处的焊缝金属,然后补焊;预防措施：控制气体的来源焊前严格清理母材及焊材表面的油污、铁锈,对焊接材料进行烘干一般碱性焊条的烘干温度为350450°C,酸性焊条的为200°C 左右；正确选择焊接材料、加强对焊接区的保护；排除熔池中已溶入的气体应采用适当的焊接工艺参数,优化焊接工艺,如对低氢型焊条,应尽量采用短弧焊,并适当配合摆动,有利于气体的逸出;4、固体夹杂原因：固体夹杂主要有夹渣和夹钨两种;产生夹渣的主要原因是焊接材料质量不好、焊接电流太小、焊接速度太快、熔渣密度太大、阻碍熔渣上浮、多层焊时熔渣未清理干净等；产生夹钨的主要原因是氩弧焊时钨极与熔池金属接触;处理方法：对于夹渣应铲除夹渣处的焊缝金属,然后焊补；对于夹钨应挖去夹钨处缺陷金属,重新焊补;预防措施：焊前应对焊件认真清理,多层焊时须对前一层熔渣清除干净；正确选用焊接规范,焊接电流不应过小,焊接速度不宜过快；正确采用运条方法,且操作时要注意观察熔渣的流动方向,以防止形成固体夹杂;5、咬边原因：焊接工艺参数选择不当,如电流过大、电弧过长等；操作技术不正确,如焊枪角度不对,运条不当等；焊接时电流、电压过高或焊缝空间位置不合适造成熔化金属分布不均；焊条药皮端部的电弧偏吹；焊接零件的位置安放不当等;处理方法：轻微的、浅的咬边可用机械方法修锉,使其平滑过渡；严重的、深的咬边应进行焊补;预防措施：应选择适当种类及大小的焊条,并采用正确的焊条角度,适当电流,较慢的速度,较短的电弧及较窄的运行法和运条方法;6、焊瘤原因：焊接工艺参数选择不当,操作技术不佳,或角焊时焊丝对准位置不适当；电流过大,焊接速度太慢、电弧太短、焊道高;处理方法：可用铲、锉、磨等手工或机械方法除去多余的堆积金属;预防措施：应选择适当的焊接工艺,保证操作技术正确,并选用正确电流及焊接速度,提高电弧长度,且焊丝不可离交点太远;7、飞溅原因：焊条不良；焊接电流过大或过低；电弧太长,电弧电压太高或太低；焊枪倾斜过度,拖曳角太大；没有采取防护措施,或二氧化碳气体保护焊焊接回路电感量不合适；焊丝过度吸湿;处理方法：可采用涂白垩粉调整二氧化碳气体保护焊焊接回路的电感;预防措施：采用干燥合适的焊条、较短的电弧、适当的电流,尽可能保持垂直,避免过度倾斜,并注意仓库保管条件及平时的保养、修理;8、电弧不稳定原因：焊枪前端的导电嘴比焊丝心径大太多,导电嘴发生磨损,焊丝发生卷曲,焊丝输送机回转不顺,焊丝输送轮子沟槽磨损,加压轮压紧不良,导管接头阻力太大;处理方法：应调整使焊丝心径与导电嘴配合,且更换有问题的设备;预防措施：焊丝心径须与导电嘴配合,且更换导电嘴及输送轮,将焊丝卷曲拉直,并为输送机轴加油,使回转润滑,同时,压力要适当,太松送线不良,太紧焊丝损坏;。

图解钢结构焊接缺陷产生原因及防止措施

焊接接头的不完整性称为焊接缺陷，主要有焊接裂纹、未焊透、夹渣、气孔和焊缝外观缺陷等。

这些缺陷减少焊缝截面积，降低承载能力，产生应力集中，引起裂纹；降低疲劳强度，易引起焊件破裂导致脆断。

一缺陷名称：气孔（Blow Hole）焊接方式发生原因防止措施手工电弧焊(1)焊条不良或潮湿.(2)焊件有水分、油污或锈.(3)焊接速度太快.(4)电流太强.(5)电弧长度不适合.(6)焊件厚度大,金属冷却过速.(1)选用适当的焊条并注意烘干.(2)焊接前清洁被焊部份.(3)降低焊接速度,使内部气体容易逸出.(4)使用厂商建议适当电流.(5)调整适当电弧长度.(6)施行适当的预热工作.CO2气体保护焊(1)母材不洁.(2)焊丝有锈或焊药潮湿.(3)点焊不良,焊丝选择不当.(4)干伸长度太长,CO2气体保护不周密.(5)风速较大,无挡风装置.(6)焊接速度太快,冷却快速.(7)火花飞溅粘在喷嘴,造成气体乱流.(8)气体纯度不良,含杂物多(特别含水分).(1)焊接前注意清洁被焊部位.(2)选用适当的焊丝并注意保持干燥.(3)点焊焊道不得有缺陷,同时要清洁干净,且使用焊丝尺寸要适当.(4)减小干伸长度,调整适当气体流量.(5)加装挡风设备.(6)降低速度使内部气体逸出.(7)注意清除喷嘴处焊渣,并涂以飞溅附着防止剂,以延长喷嘴寿命.(8)CO2纯度为99.98%以上,水分为0.005%以下.埋弧焊接(1)焊缝有锈、氧化膜、油脂等有机物的杂质.(2)焊剂潮湿.(3)焊剂受污染.(4)焊接速度过快.(5)焊剂高度不足.(6)焊剂高度过大,使气体不易逸出(特别在焊剂粒度细的情形).(1)焊缝需研磨或以火焰烧除,再以钢丝刷清除.(2)约需300℃干燥(3)注意焊剂的储存及焊接部位附近地区的清洁,以免杂物混入.(4)降低焊接速度.(5)焊剂出口橡皮管口要调整高些.(6)焊剂出口橡皮管要调整低些,在自动焊接情形适当高度30-40mm.(7)焊丝生锈或沾有油污.(8)极性不适当(特别在对接时受污染会产生气孔).(7)换用清洁焊丝.(8)将直流正接(DC-)改为直流反接(DC+).设备不良 (1)减压表冷却,气体无法流出. (2)喷嘴被火花飞溅物堵塞.(3)焊丝有油、锈.(1)气体调节器无附电热器时,要加装电热器,同时检查表之流量.(2)经常清除喷嘴飞溅物.并且涂以飞溅附着防止剂.(3)焊丝贮存或安装焊丝时不可触及油类.自保护药芯焊丝(1)电压过高.(2)焊丝突出长度过短.(3)钢板表面有锈蚀、油漆、水分. (4)焊枪拖曳角倾斜太多. (5)移行速度太快,尤其横焊.(1)降低电压.(2)依各种焊丝说明使用. (3)焊前清除干净. (4)减少拖曳角至约0-20°. (5)调整适当.二缺陷名称咬边（Undercut)焊接方式发生原因防止措施手工电弧焊(1)电流太强. (2)焊条不适合. (3)电弧过长. (4)操作方法不当. (5)母材不洁. (6)母材过热.(1)使用较低电流.(2)选用适当种类及大小之焊条. (3)保持适当的弧长.(4)采用正确的角度,较慢的速度,较短的电弧及较窄的运行法.(5)清除母材油渍或锈. (6)使用直径较小之焊条.CO2气体保护焊 (1)电弧过长,焊接速度太快.(2)角焊时,焊条对准部位不正确.(3)立焊摆动或操作不良,使焊道二边填补不足产生咬边.(1)降低电弧长度及速度.(2)在水平角焊时,焊丝位置应离交点1-2mm. (3)改正操作方法.三缺陷名称：夹渣（Slag Inclusion)焊接方式发生原因防止措施手工电弧焊(1)前层焊渣未完全清除.(2)焊接电流太低.(3)焊接速度太慢.(4)焊条摆动过宽.(5)焊缝组合及设计不良.(1)彻底清除前层焊渣.(2)采用较高电流.(3)提高焊接速度.(4)减少焊条摆动宽度.(5)改正适当坡口角度及间隙.CO2气体电弧焊(1)母材倾斜(下坡)使焊渣超前.(2)前一道焊接后,焊渣未清洁干净.(3)电流过小,速度慢,焊着量多.(4)用前进法焊接,开槽内焊渣超前甚多.(1)尽可能将焊件放置水平位置.(2)注意每道焊道之清洁.(3)增加电流和焊速,使焊渣容易浮起.(4)提高焊接速度埋弧焊接(1)焊接方向朝母材倾斜方向,因此焊渣流动超前.(2)多层焊接时,开槽面受焊丝溶入,焊丝过于靠近开槽的侧边.(3)在焊接起点有导板处易产生夹渣.(4)电流过小,第二层间有焊渣留存,在焊接薄板时容易产生裂纹.(5)焊接速度过低,使焊渣超前.(6)最后完成层电弧电压过高,使得游离焊渣在焊道端头产生搅卷.(1)焊接改向相反方向焊接,或将母材尽可能改成水平方向焊接.(2)开槽侧面和焊丝之间距离,最少要大于焊丝直径以上.(3)导板厚度及开槽形状,需与母材相同.(4)提高焊接电流,使残留焊渣容易熔化.(5)增加焊接电流及焊接速度.(6)减小电压或提高焊速,必要时盖面层由单道焊改为多道焊接.自保护药芯焊丝(1)电弧电压过低.(2)焊丝摆弧不当.(3)焊丝伸出过长.(4)电流过低,焊接速度过慢.(5)第一道焊渣,未充分清除.(6)第一道结合不良.(7)坡口太狭窄.(1)调整适当.(2)加多练习.(3)依各种焊丝使用说明.(4)调整焊接参数.(5)完全清除(6)使用适当电压,注意摆弧.(7)改正适当坡口角度及间隙.四缺陷名称：未焊透（Incomplete Penetration)五缺陷名称：裂纹（Crack)手工电弧焊(1)焊件含有过高的碳、锰等合金元素.(2)焊条品质不良或潮湿.(3)焊缝拘束应力过大.(4)母条材质含硫过高不适于焊接.(5)施工准备不足.(6)母材厚度较大,冷却过速.(7)电流太强.(8)首道焊道不足抵抗收缩应力.(1)使用低氢系焊条.(2)使用适宜焊条,并注意干燥.(3)改良结构设计,注意焊接顺序,焊接后进行热处理.(4)避免使用不良钢材.(5)焊接时需考虑预热或后热.(6)预热母材,焊后缓冷.(7)使用适当电流.(8)首道焊接之焊着金属须充分抵抗收缩应力.CO2气体保护焊(1)开槽角度过小,在大电流焊接时,产生梨形和焊道裂纹.(2)母材含碳量和其它合金量过高(焊道及热影区).(3)多层焊接时,第一层焊道过小.(4)焊接顺序不当,产生拘束力过强.(5)焊丝潮湿,氢气侵入焊道.(6)套板密接不良,形成高低不平,致应力集中.(7)因第一层焊接量过多,冷却缓慢(不锈钢,铝合金等).(1)注意适当开槽角度与电流的配合,必要时要加大开槽角度.(2)采用含碳量低的焊条.(3)第一道焊着金属须充分能抵抗收缩应力.(4)改良结构设计,注意焊接顺序,焊后进行热处理.(5)注意焊丝保存.(6)注意焊件组合之精度.(7)注意正确的电流及焊接速度.埋弧焊接(1)对焊缝母材所用的焊丝和焊剂之配合不适当(母材含碳量过大,焊丝金属含锰量太少).(2)焊道急速冷却,使热影响区发生硬化.(3)焊丝含碳、硫量过大.(4)在多层焊接之第一层所生焊道力,不足抵抗收缩应力.(5)在角焊时过深的渗透或偏析.(6)焊接施工顺序不正确,母材拘束力大.(7)焊道形状不适当,焊道宽度与焊道深度比例过大或过小.(1)使用含锰量较高的焊丝,在母材含碳量多时,要有预热之措施.(2)焊接电流及电压需增加,焊接速度降低,母材需加热措施.(3)更换焊丝.(4)第一层焊道之焊着金属须充分抵抗收缩应力.(5)将焊接电流及焊接速度减低,改变极性.(6)注意规定的施工方法,并予焊接操作施工指导.(7)焊道宽度与深度的比例约为1：1：25,电流降低,电压加大.六缺陷名称：变形（Distortion）焊接方式发生原因防止措施手焊、CO2气体保护焊、自保护药芯焊丝焊接、自动埋弧焊接.(1)焊接层数太多. (2)焊接顺序不当. (3)施工准备不足. (4)母材冷却过速. (5)母材过热.(薄板) (6)焊缝设计不当. (7)焊着金属过多. (8)拘束方式不确实.(1)使用直径较大之焊条及较高电流. (2)改正焊接顺序(3)焊接前,使用夹具将焊件固定以免发生翘曲. (4)避免冷却过速或预热母材. (5)选用穿透力低之焊材. (6)减少焊缝间隙,减少开槽度数. (7)注意焊接尺寸,不使焊道过大. (8)注意防止变形的固定措施.七其他缺陷缺陷名称发生原因防止措施搭叠(Overla p)(1)电流太低.(2)焊接速度太慢. (1)使用适当的电流. (2)使用适合的速度.焊道外观形状不良(Bad Appearance)(1)焊条不良.(2)操作方法不适.(3)焊接电流过高,焊条直径过粗. (4)焊件过热.(5)焊道内,熔填方法不良. (6)导电嘴磨耗. (7)焊丝伸出长度不变. (1)选用适当大小良好的干燥焊条. (2)采用均匀适当之速度及焊接顺序. (3)选用适当电流及适当直径的焊接. (4)降低电流. (5)多加练习. (6)更换导电嘴. (7)保持定长、熟练.凹痕(Pit) (1)使用焊条不当. (2)焊条潮湿.(3)母材冷却过速.(4)焊条不洁及焊件的偏析. (5)焊件含碳、锰成分过高.(1)使用适当焊条,如无法消除时用低氢型焊条. (2)使用干燥过的焊条.(3)减低焊接速度,避免急冷,最好施以预热或后热.(4)使用良好低氢型焊条.(5)使用盐基度较高焊条.偏弧(Arc Blow)(1)在直流电焊时,焊件所生磁场不均,使电弧偏向.(2)接地线位置不佳.(3)焊枪拖曳角太大.(4)焊丝伸出长度太短.(5)电压太高,电弧太长.(6)电流太大.(7)焊接速度太快.(1)·电弧偏向一方置一地线.·正对偏向一方焊接.·采用短电弧.·改正磁场使趋均一.·改用交流电焊(2)调整接地线位置.(3)减小焊枪拖曳角.(4)增长焊丝伸出长度.(5)降低电压及电弧.(6)调整使用适当电流.(7)焊接速度变慢.烧穿(1)在有开槽焊接时,电流过大.(2)因开槽不良焊缝间隙太大.(1)降低电流.(2)减少焊缝间隙.焊道不均匀(1)导电嘴磨损,焊丝输出产生摇摆.(2)焊枪操作不熟练.(1)将焊接导电嘴换新使用.(2)多加操作练习.焊泪(1)电流过大,焊接速度太慢.(2)电弧太短,焊道高.(3)焊丝对准位置不适当.(角焊时)(1)选用正确电流及焊接速度.(2)提高电弧长度.(3)焊丝不可离交点太远.火花飞溅过多(1)焊条不良.(2)电弧太长.(3)电流太高或太低.(4)电弧电压太高或太低.(5)焊丝突出过长 .(6)焊枪倾斜过度,拖曳角太大.(7)焊丝过度吸湿.(8)焊机情况不良.(1)采用干燥合适之焊条.(2)使用较短之电弧.(3)使用适当之电流.(4)调整适当.(5)依各种焊丝使用说明.(6)尽可能保持垂直,避免过度倾斜.(7)注意仓库保管条件.(8)修理,平日注意保养.焊道成蛇行状(1)焊丝伸出过长.(2)焊丝扭曲.(3)直线操作不良.(1)采用适当的长度,例如实心焊丝在大电流时伸出长20-25mm.在自保护焊接时伸出长度约为40-50mm.(2)更换新焊丝或将扭曲予以校正.(3)在直线操作时,焊枪要保持垂直.电弧不稳定(1)焊枪前端之导电嘴比焊丝心径大太多.(2)导电嘴发生磨损.(3)焊丝发生卷曲.(4)焊丝输送机回转不顺.(5)焊丝输送轮子沟槽磨损.(6)加压轮子压紧不良.(7)导管接头阻力太大.(1)焊丝心径必须与导电嘴配合.(2)更换导电嘴.(3)将焊丝卷曲拉直.(4)将输送机轴加油,使回转润滑.(5)更换输送轮.(6)压力要适当,太松送线不良,太紧焊丝损坏.(7)导管弯曲过大,调整减少弯曲量.喷嘴与母材间发生电弧(1)喷嘴,导管或导电嘴间发生短路.(1)火花飞溅物粘及喷嘴过多须除去,或是使用焊枪有绝缘保护之陶瓷管.焊枪喷嘴过热(1)冷却水不能充分流出.(2)电流过大.(1)冷却水管不通,如冷却水管阻塞,必须清除使水压提升流量正常.(2)焊枪使用在容许电流范围及使用率之内.焊丝粘住导电嘴(1)导电嘴与母材间的距离过短.(2)导管阻力过大,送线不良.(3)电流太小,电压太大.(1)使用适当距离或稍为长些来起弧,然后调整到适当距离.(2)清除导管内部,使能平稳输送.(3)调整适当电流,电压值.。

各种焊接缺陷图解及原因预防措施

各种焊接缺陷图解及原因预防措施各种焊接缺陷图解及原因预防措施X未焊透的产生原因未焊透产生的原因主要有：坡口角度小，根部间隙过窄或钝边过厚，焊接规范选择不当电流过小、线能量小、焊接速度过快等。

1、冷裂纹冷裂纹的特征多出现在焊道与母材熔合线附近的热影响区中，多为穿晶裂纹。

冷裂纹无氧化色彩。

冷裂纹发生于或，高的含碳量和合金含量。

冷裂纹具有延迟性质，主要是延迟裂纹。

冷裂纹产生原因(和热影响区及熔合区)的淬火倾向严重，产生淬火组织，导致接头性能脆化。

含氢量较高，并聚集在处形成大量氢分子，造成非常大的局部压力，使接头脆化；磷含量过高同样产生冷裂纹。

存在较大的拉应力。

因氢的扩散需要时间，所以冷裂纹在焊后需延迟一段时间才出现。

由于是氢所诱发的，也叫氢致裂纹。

防止冷裂纹的措施选用碱性或，减少金属中氢的含量，提高金属塑性。

要烘干，焊缝及附近母材要去油、水、除锈，减少氢的来源。

工件焊前预热，焊后缓冷（大部分材料的温度可查表），可降低焊后冷却速度，避免产生淬硬组织，并可减少焊接。

采取减小焊接应力的工艺措施，如对称焊，小线能量的多层多道焊等，焊后进行清除应力的。

焊后立即进行去氢（后热）处理，加热到250℃，保温2～6h，使焊缝金属中的散氢逸出金属表面。

2、热裂纹（又称结晶裂纹）热裂纹的特征热裂纹可发生在焊缝区或热影响区,沿焊缝长度方向分布。

热裂纹的微观特征是沿晶界开裂，所以又称晶间裂纹。

因热裂纹在高温下形成，有氧化色彩。

焊后立即可见。

热裂纹产生原因。

焊缝金属的晶界上存在低熔点共晶体（含硫、磷、铜等杂质）。

接头中存在拉应力。

防止措施选用适宜的，严格控制有害杂质碳、硫、磷的含量。

Fe和FeS易形成低熔点共晶，其熔点为988℃，很容易产生热裂纹。

严格控制焊缝截面形状，避免突高，扁平过渡。

缩小结晶温度范围，改善焊缝组织，细化焊缝晶粒，提高塑性减少。

确定合理的参数，减缓焊缝的冷却速度，以减小焊接应力。

如采用小线能量，焊前预热，合理的焊缝布置等。
