金属塑性加工

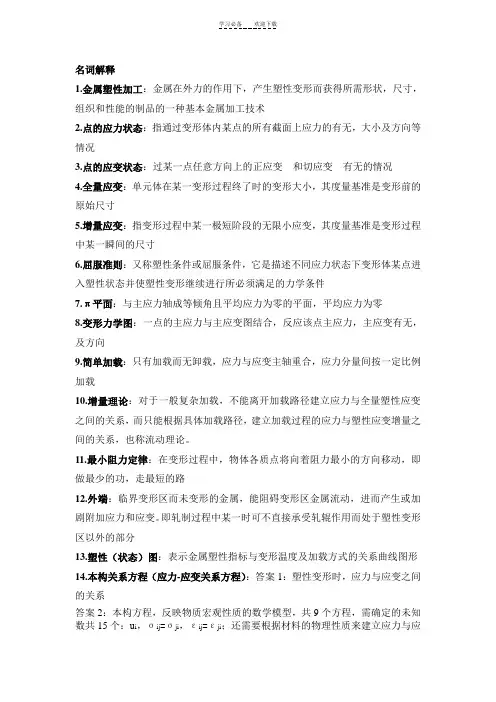

金属塑性加工：指使金属在外力作用下，产生塑性变形，获得所需形状，尺寸和组织性能制品的一种基本的金属加工技术。

轧制：轧件通过两个以上旋或两个旋转辊时产生压缩变形，其横断面面积减小与形状改变，而纵向长度增加的一种加工方法。

全量应变：指反映单元体在某一变形过程终了时的变形大小，其度量基准是变形以前的原始尺寸。

增量应变：指变形过程中某一瞬间阶段的无限小应变，其度量基准是变形过程中某一瞬间尺寸。

简单加载：指单元体的应力张量各分量之间的比值保持不变，按同一比例参量之单调增长，应变主方向与应力主方向重合。Bauschinger效应：在简单压缩下，忽略摩擦影响，得到的压缩实验屈服极限与拉伸试验屈服极限数值基本相等，但是若将拉伸屈服后的试样经卸载并反向加载至屈服，发现反向屈服极限值一般低于初始屈服极限值。同理，先压后拉也有类似现象，这种正向变形软化的现象称做Bauschinger效应。变形力：金属塑性加工时，加工工具使金属产生塑性变形所需加的外力称为变形力。

滑移线：塑性变形区内，最大剪切应力等于材料屈服切应力k 的轨迹线。

汉盖第一定理：同族的两条滑移线与另一族的任意一条滑移线相交于两点的倾角差△φ和静水压力变化量△P均保持不变。

汉盖第二定理：一动点沿某族任意一条滑移线移动时，过该动点起始位置的另一族两条滑移线的曲率变化量等于该点所移动的路程。

有心扇形：滑移线场由一族汇集于一点的辐射线和与之正交的另一族为同心圆弧所构成。

无心扇形：滑移线场由一族为不汇集于一点的直线和一族为不同心的圆弧线所构成的滑移线场。

最小阻力定律：在变形过程中，物体各质点将向着阻力最小的方向移动，即做最小的功，走最捷径的路。

残余应力：塑性变形完毕后保留在变形物体内的附加应力。附加应力：物体不均匀变形受到其整体性限制，而引起物体内相互平衡的应力。

塑性图：表示金属塑性指标的变形温度及加载方式的关系曲线图形，称为塑性状态图或简称塑性图。

非晶机构：指在一定的变形温度和速度条件下，多晶体中的原子非同步地连续地在应力场和热激活的作用下，发生定向迁移的过程。

塑性：指固体金属在外力作用下能稳定地产生永久变形而不破坏其完整性的性能。拉伸，压缩，扭转，轧制模拟试验法。温度效应：塑性变形过程中因金属发热而促进金属的变形温度升高的效果，称为温度效应。

热效应：指变形过程中金属的发热现象。

金属塑性加工有何特点：依靠塑性变形使物质发生转移来实现工件形状和尺寸的变化，不会产生切屑。因而材料的利用率高得多。结构致密，粗晶破碎细化和均匀，性能提升。适用于大批量生产，生产效率高。塑性加工产品的尺寸精度和表面质量较高。设备较庞大，能耗较高。

塑性力学上应力的正负号是如何规定的：对于正应力，正应力的符号以拉伸为正，压缩为负。对于切应力，外法线方向与坐标轴正方向为正面，反之为负面。正面上指向坐标轴正向的切应力为正值，反之为负，负面上指坐标轴负方向的切应力也为正值，反之为负。

金属塑性变形有哪些特点：在塑性变形时，弹性变形依然存在。在塑性变形时，加载卸载过程不同的σ—ξ关系。塑性变形的σ—ξ关系与变形历史或路径有关。σ> σs以后的对应点都可以看成是重新加载时的屈服点，且对σs以后的点加载之后再卸载，再加载，一般存在有为此使的应力小于σs，材料的及一强化现象称为材料的加工硬化。

常见的测量应力-应变曲线的试验有哪些：单向压缩试验曲线，平面应变压缩试验，扭转实验，双向等拉实验，单向拉伸试验

影响金属塑性流动与变形的主要因素有哪些：接触面上的外摩擦，变形区的几何因素，变形物体与工具的形状，变形温度及金属本身性质等。

变形不均匀产生的原因和后果：产生的原因是金属质点的不均匀流动引起的。后果是使物体外形歪扭和内部组织不均匀，而且还使变形体内应力分布不均匀，产生附加应力，由不均匀变形引起附加应力造成许多不良后果。引起变形体的应力状态发生变化，是应力分布更不均匀。造成物体的破坏，使材料变形抗力提高和塑性降低。使产品质量降低。使生产操作复杂。形成残余应力。

减少不均匀变形的主要措施有哪些：正确选定变形的温度-速度制度。尽量减小接触面上外摩擦的有害影响。合理设计加工工具形状。尽可能保证变形金属的成分及组织均匀。

金属的可加工性：不同加工方法进行塑性加工时，工件出现第一条可见裂纹前达到的最大变形量。

Levy-Mises增量理论的基本假设有：材料是刚塑性件，材料符合Mises塑料条件σe=σT。塑性变形时体积不变。塑性应变增量主轴的偏应力主轴相重合。

外摩擦：发生在金属和工具相接触表面之间的，阻碍金属自由流动的摩擦。

干摩擦：指不存在任何外来介质时金属与工具的接触表面之间的摩擦。

工程法的基本要点和基本假设有哪些：把实际变形过程视具体情况的不同看作是平面应变问题和轴对称问题，如平板压缩，宽板轧制等。假设变形体内的应力分布是均匀，仅是一个坐标的函数，这样就可获得近似的平衡微分方程。或直接在变形区内截取单元体假定切面的正应力为主应力且均匀分布，由此建立改单元体的平面微分方程为常微分方程。采用近似的塑性条件，工程法把接触面上的正应力假定为主应力，于是对于平面应变问题，塑性条件

简化接触面上的摩擦，采用两种近似法，库伦摩擦定律，常摩擦定律。不考虑工模受弹性变形的影响，材料变形均质和各向同性等。要点是工程法师一种近似解析法，通过对物体应力状态作一些简化假设，建立以主应力表示的简化平衡微分方程和塑性条件。

多余应变：指物体中某一部位所受的剪切变形对工件的外形变化并没有直接贡献，故通常把这种变形叫做多余应变。多余攻指消耗于多余应变上的能量。

滑移线的主要几何性质有哪些：滑移线为最大切应力等于材料屈服切应力为k的迹线，与主应力迹线相交成π/4角。滑移线场由两族彼此正交的滑移线构成，布满整个塑性变形区。滑移线上任意一点的倾角值与坐标的选择有关，而静水压力p 的大小与坐标的选择无关。沿一滑移线上的相邻两点间静水压力差与相应的倾角差城正比。同族的两条滑移线与另族任意一条滑移线相交两点的倾角差和静水压力变化量均保持不变。一点沿某族任意一条滑移线移动时，过该动点起始位置的另一族两条滑移线的曲率变化量等于该点所移动的路程。同族滑移线必然有个相同的曲率方向。

滑移线的边值问题有哪几种：有特征线问题，特征值问题，混合问题。

滑移线场的应力边界条件有哪些：有四种，自由表面，无摩擦接触表面，粘着摩擦接触表面，滑动摩擦接触表面。

简述塑性加工工艺润滑剂选择的基本原则：润滑剂应有良好的耐压性能。应具有良好的耐高温性能。有冷却模具的作用。不应对金属和模具有腐蚀作用。对人体是无害，不污染环境。要求使用清理方便，来源方便丰富，价格便宜。

冷变形金属显微组织的变化：纤维组织，原来等轴的晶粒沿着主变形方向被拉长，金属中的夹杂物和第二相粒子也沿延伸方向拉长或链状排列。亚结构，

简述塑性加工工件残余应力的来源及减小或消除的措施：来源，塑性变形完后保留在变形物体内的附加应力所形成的。措施：减小材料在加工处理过程中产生不均匀变形。对加工件进行热处理。进行机械处理：使零件彼此碰撞。用木追打击表面。表面辗压或压平。表面拉制。在模子中作表面校形或精压。

简述塑脆性转变温度及其影响因素：规定塑性下降百分之五十的点的温度为塑性-脆性转变温度。影响对于因素：对于一定材料来说，脆性转变温度高，表征该材料脆性趋势愈大。变形速度的影响，在一定条件下，高于临界变形程度，便产生脆性断裂，应变速度的提高相当于变形温度降低的效果。应力状态的影响，拉应力状态越强，材料的脆性转变温度越高，脆性趋势越大。金属材料的化学成分和组织状态的影响。
