盾构机构造及工作原理简介分析

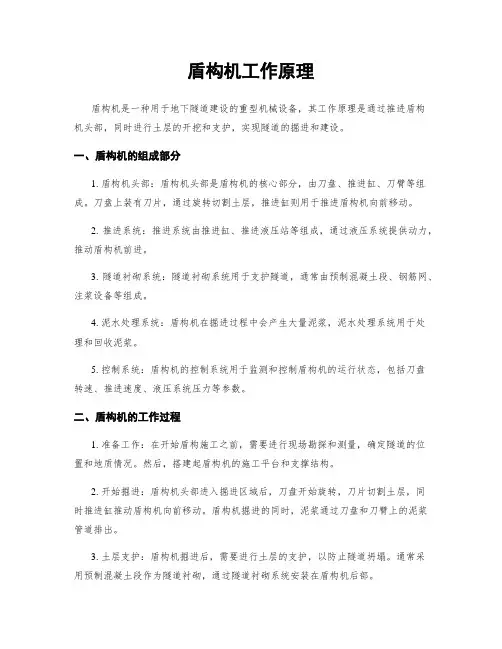

盾构机工作原理
盾构机工作原理盾构机是一种用于地下隧道建设的重型机械设备，其工作原理是通过推进盾构机头部，同时进行土层的开挖和支护，实现隧道的掘进和建设。
一、盾构机的组成部分1. 盾构机头部：盾构机头部是盾构机的核心部分，由刀盘、推进缸、刀臂等组成。
刀盘上装有刀片，通过旋转切割土层，推进缸则用于推进盾构机向前移动。
2. 推进系统：推进系统由推进缸、推进液压站等组成，通过液压系统提供动力，推动盾构机前进。
3. 隧道衬砌系统：隧道衬砌系统用于支护隧道，通常由预制混凝土段、钢筋网、注浆设备等组成。
4. 泥水处理系统：盾构机在掘进过程中会产生大量泥浆，泥水处理系统用于处理和回收泥浆。
5. 控制系统：盾构机的控制系统用于监测和控制盾构机的运行状态，包括刀盘转速、推进速度、液压系统压力等参数。
二、盾构机的工作过程1. 准备工作：在开始盾构施工之前，需要进行现场勘探和测量，确定隧道的位置和地质情况。
然后，搭建起盾构机的施工平台和支撑结构。
2. 开始掘进：盾构机头部进入掘进区域后，刀盘开始旋转，刀片切割土层，同时推进缸推动盾构机向前移动。
盾构机掘进的同时，泥浆通过刀盘和刀臂上的泥浆管道排出。
3. 土层支护：盾构机掘进后，需要进行土层的支护，以防止隧道坍塌。
通常采用预制混凝土段作为隧道衬砌，通过隧道衬砌系统安装在盾构机后部。
4. 泥水处理：盾构机在掘进过程中产生的泥浆通过泥水处理系统进行处理和回收。
泥浆中的固体颗粒通过离心机和过滤器分离，回收后的水可以重新用于盾构机的工作。
5. 盾构机的推进和掘进不断进行，直到到达目标位置。
在到达目标位置后，盾构机停止工作，进行拆解和维护。
三、盾构机的优势和应用领域1. 盾构机具有高效、安全、环保等优势，能够快速掘进隧道，减少对周围环境的影响。
2. 盾构机广泛应用于地铁、隧道、水利工程等领域，可以用于城市地下交通建设、水利隧道建设等。
3. 盾构机可以适应各种地质条件，如软土、黏土、砂砾等，具有较强的适应性和灵活性。
盾构机工作原理
盾构机工作原理盾构机是一种用于地下隧道施工的重型机械设备，其工作原理是通过推进机构将盾构机沿着隧道轴线推进，同时利用盾构机的钻头切削土层，然后通过输送系统将切削土层从隧道尾部运出。
一、盾构机的组成部分1. 盾构机主体：包括盾构机壳体、推进机构、切削系统等。
盾构机壳体是盾构机的主要承重部分，用于保护工作人员和设备。
推进机构是盾构机的动力系统，负责推进盾构机并控制推进速度。
切削系统由刀盘、刀盘电机、刀盘刀具等组成，用于切削土层。
2. 输送系统：包括土层输送系统和衬砌输送系统。
土层输送系统用于将切削土层从切削区域输送到隧道尾部，通常由螺旋输送机和螺旋输送机电机组成。
衬砌输送系统用于将衬砌材料输送到切削区域，通常由输送带和输送带电机组成。
3. 泥浆系统：用于控制切削区域的土层稳定，防止坍塌。
泥浆系统由泥浆循环系统和泥浆处理系统组成。
泥浆循环系统通过泵将泥浆注入切削区域，形成泥浆层，保持土层稳定。
泥浆处理系统用于处理和回收泥浆。
二、盾构机的工作流程1. 准备工作：确定隧道的设计参数、地质勘探结果和施工方案。
安装盾构机并进行调试，检查各部件是否正常运转。
2. 开始推进：启动盾构机的推进机构，使其向前推进。
同时，启动切削系统，刀盘开始切削土层。
切削的土层通过输送系统运输到隧道尾部。
3. 控制土层稳定：在切削区域注入泥浆，形成泥浆层，保持土层稳定，防止坍塌。
泥浆通过泥浆系统循环使用，同时进行处理和回收。
4. 衬砌施工：当切削到一定距离后，开始进行衬砌施工。
通过输送系统将衬砌材料输送到切削区域，工人进行衬砌作业。
5. 推进和衬砌循环进行：推进机构持续推进盾构机，切削系统不断切削土层，输送系统将切削土层运输到隧道尾部，同时进行衬砌施工。
6. 完成施工：当盾构机推进到设计的目标位置后，停止推进和切削工作。
进行最后的检查和清理工作，确认隧道施工质量。
三、盾构机的优势和应用领域1. 高效快速：盾构机能够连续推进，施工速度较快，适用于大规模的隧道工程。
盾构机的讲解
盾构机的讲解盾构机是一种用于地下隧道开挖的专用设备，它采用盾构法施工原理，是现代化隧道工程中不可或缺的重要装备。
盾构机能够有效地降低工程施工风险，提高施工效率，保证工程质量。
本文将从盾构机的工作原理、结构组成、施工流程和应用领域等方面进行详细讲解。
工作原理盾构机主要通过盾构的方式进行地下隧道开挖。
盾构机的工作原理是在盾构机头部安装刀具，由液压系统驱动刀具旋转切削地层，同时通过液压顶推系统推进盾构机整体，形成一个封闭的工作面，在施工的同时支撑土体。
盾构机还会排出隧道开挖时产生的泥浆或者石料。
结构组成1.盾构机主体：包括盾构圆盘、尾部推进装置、作业室等部分。
2.刀具系统：用于切削地层的重要部分，通常采用硬质合金刀具。
3.液压系统：提供动力支撑，驱动盾构机的工作。
4.注浆系统：用于土层稳固，减少地层位移。
5.排土系统：排出隧道开挖时产生的泥浆或者石料。
施工流程1.施工前准备：确定隧道线路、进行现场钻探、安装盾构机等。
2.盾构机施工：盾构机推进、切削、排土、注浆等工作。
3.隧道贯通：完成盾构机开挖后，隧道贯通。
4.隧道衬砌：进行隧道衬砌工作，保证隧道的结构安全。
5.隧道检验验收：对隧道进行检验验收，确保质量合格。
应用领域盾构机在地下管廊、地铁、交通隧道、水利隧洞等工程中得到广泛应用。
盾构机可以开挖各种类型的地下工程，同时由于其施工方式的灵活性和高效性，能够适应不同地层的复杂情况。
结语盾构机作为现代化隧道工程的重要设备，发挥了不可替代的作用。
通过本文的讲解，相信读者对盾构机的工作原理、结构组成、施工流程和应用颁奖都有了更深入的了解。
希望本文能为相关领域的从业人员提供一定的参考和帮助。

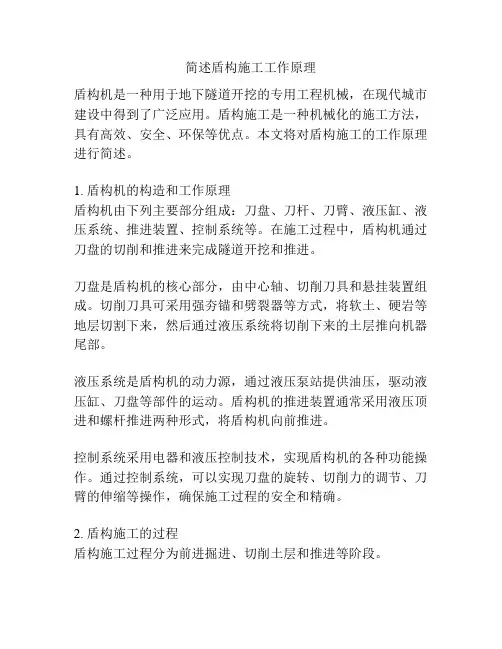

简述盾构施工工作原理
简述盾构施工工作原理盾构机是一种用于地下隧道开挖的专用工程机械，在现代城市建设中得到了广泛应用。
盾构施工是一种机械化的施工方法，具有高效、安全、环保等优点。
本文将对盾构施工的工作原理进行简述。
1. 盾构机的构造和工作原理盾构机由下列主要部分组成：刀盘、刀杆、刀臂、液压缸、液压系统、推进装置、控制系统等。
在施工过程中，盾构机通过刀盘的切削和推进来完成隧道开挖和推进。
刀盘是盾构机的核心部分，由中心轴、切削刀具和悬挂装置组成。
切削刀具可采用强夯锚和劈裂器等方式，将软土、硬岩等地层切割下来，然后通过液压系统将切削下来的土层推向机器尾部。
液压系统是盾构机的动力源，通过液压泵站提供油压，驱动液压缸、刀盘等部件的运动。
盾构机的推进装置通常采用液压顶进和螺杆推进两种形式，将盾构机向前推进。
控制系统采用电器和液压控制技术，实现盾构机的各种功能操作。
通过控制系统，可以实现刀盘的旋转、切削力的调节、刀臂的伸缩等操作，确保施工过程的安全和精确。
2. 盾构施工的过程盾构施工过程分为前进掘进、切削土层和推进等阶段。
（1）前进掘进阶段：在盾构机进洞后，进行初始推进，安装刀盘、刀杆等工具。
首先，利用顶进装置将盾构机推进到工作点。
随后，液压缸推动刀盘进行切削，同时液压顶进装置向前推进。
（2）切削土层阶段：当刀盘开始作业时，刀盘的切削刀具将土层切割下来，然后通过泵站提供的液压力将土层推向机器尾部。
（3）推进阶段：当刀盘完成一环（一段）的切削后，盾构机继续向前推进。
可以通过液压顶进装置或螺杆推进装置实现盾构机的推进。
螺杆推进装置通过螺杆的旋转将盾构机推向前方，同时控制推进速度和方向。
3. 盾构施工的注意事项在盾构施工中，需要注意以下几个方面的问题：（1）地下水的处理：由于盾构施工是在地下进行的，对地下水的处理极为重要。
需要预先进行水文地质勘察和地下水位监测，确保施工过程中地下水的排泄。
（2）地层的分析：在进行盾构施工之前，需要对地质情况进行详细分析。
盾构机工作原理
盾构机工作原理盾构机是一种用于隧道掘进的机械设备，它采用盾构法进行掘进作业。
盾构机工作原理包括盾构机的结构组成、掘进过程和工作原理。
一、盾构机的结构组成1. 盾构机主体结构：盾构机主体由前部掘进机构和后部支撑机构组成。
前部掘进机构包括刀盘、推进装置和掘进腔体，用于掘进地下隧道。
后部支撑机构包括支撑系统、推进系统和尾部密封装置，用于支撑和稳定掘进工作面。
2. 刀盘：刀盘是盾构机的核心部件，由刀盘主轴、刀盘壳体和刀具组成。
刀盘壳体上安装有刀具，通过刀具的旋转和推进，实现地层的破碎和掘进。
3. 推进装置：推进装置由液压缸、推进支架和推进腔体组成，用于推动盾构机向前掘进。
推进装置通过液压缸的伸缩，推动推进支架向前挪移，同时推动盾构机前进。
4. 支撑系统：支撑系统由液压支撑腔体、支撑腿和支撑板组成，用于支撑和稳定掘进工作面。
支撑系统可以根据地层情况自动调整支撑板的位置和角度，确保掘进工作面的稳定和安全。
5. 尾部密封装置：尾部密封装置用于防止土层和水的侵入，保持掘进工作面的干燥和安全。
尾部密封装置通过密封垫和密封门的组合，实现对尾部空腔的封闭。
二、盾构机的掘进过程盾构机的掘进过程主要包括刀盘破碎地层、推进机构推进、支撑机构支护和尾部密封装置的封闭。
1. 刀盘破碎地层：盾构机启动后，刀盘开始旋转，刀具与地层发生碰撞，通过冲击和破碎地层。
刀盘破碎地层的同时，推进装置将盾构机向前推进。
2. 推进机构推进：推进装置通过液压缸的伸缩，推动推进支架向前挪移，同时推动盾构机前进。
推进装置不断推进，使盾构机不断向前掘进。
3. 支撑机构支护：当盾构机掘进一定距离后，支撑系统开始工作。
支撑系统根据地层情况自动调整支撑板的位置和角度，支撑和稳定掘进工作面。
4. 尾部密封装置封闭：当盾构机掘进到目标位置时，尾部密封装置开始工作。
尾部密封装置通过密封垫和密封门的组合，实现对尾部空腔的封闭，防止土层和水的侵入。
三、盾构机的工作原理盾构机的工作原理基于土层的破碎和推进。

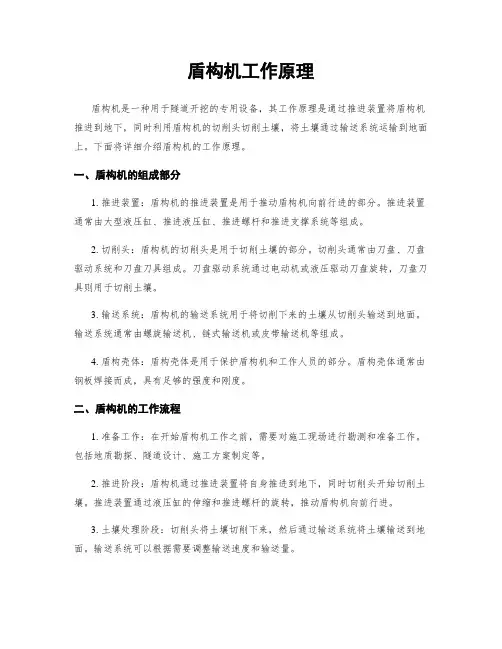

盾构机工作原理
盾构机工作原理盾构机是一种用于隧道开挖的专用设备，其工作原理是通过推进装置将盾构机推进到地下，同时利用盾构机的切削头切削土壤，将土壤通过输送系统运输到地面上。
下面将详细介绍盾构机的工作原理。
一、盾构机的组成部分1. 推进装置：盾构机的推进装置是用于推动盾构机向前行进的部分。
推进装置通常由大型液压缸、推进液压缸、推进螺杆和推进支撑系统等组成。
2. 切削头：盾构机的切削头是用于切削土壤的部分。
切削头通常由刀盘、刀盘驱动系统和刀盘刀具组成。
刀盘驱动系统通过电动机或液压驱动刀盘旋转，刀盘刀具则用于切削土壤。
3. 输送系统：盾构机的输送系统用于将切削下来的土壤从切削头输送到地面。
输送系统通常由螺旋输送机、链式输送机或皮带输送机等组成。
4. 盾构壳体：盾构壳体是用于保护盾构机和工作人员的部分。
盾构壳体通常由钢板焊接而成，具有足够的强度和刚度。
二、盾构机的工作流程1. 准备工作：在开始盾构机工作之前，需要对施工现场进行勘测和准备工作。
包括地质勘探、隧道设计、施工方案制定等。
2. 推进阶段：盾构机通过推进装置将自身推进到地下，同时切削头开始切削土壤。
推进装置通过液压缸的伸缩和推进螺杆的旋转，推动盾构机向前行进。
3. 土壤处理阶段：切削头将土壤切削下来，然后通过输送系统将土壤输送到地面。
输送系统可以根据需要调整输送速度和输送量。
4. 支护阶段：在切削头通过后，需要对隧道进行支护，以防止塌方。
支护方式通常有预制管片、喷射混凝土和钢拱架等。
5. 安装阶段：在完成切削和支护后，可以进行管线、电缆等设备的安装工作。
6. 完工阶段：隧道开挖完成后，进行隧道的检测和验收工作，确保隧道的质量和安全。
三、盾构机的优势和应用领域1. 优势：盾构机具有工作效率高、施工质量好、对地上交通和环境影响小等优势。
盾构机可以在地下开挖隧道，不会影响地面交通和建筑物。
2. 应用领域：盾构机广泛应用于城市地铁、高速公路、铁路、水利工程等领域的隧道开挖。
盾构机工作原理
盾构机工作原理盾构机是一种用于地下隧道施工的机械设备，其工作原理主要包括盾构机的组成部分、施工过程、工作原理和施工效果等方面。
下面将详细介绍盾构机的工作原理。
一、盾构机的组成部分1. 主体结构：盾构机主体结构包括盾构机壳体、推进系统、控制室和尾部等部分。
盾构机壳体是盾构机的主要组成部分，由前壳体、后壳体和中间环节组成。
推进系统包括推进液压缸、推进螺旋、推进盘和推进液压站等。
2. 掘进系统：盾构机的掘进系统主要包括刀盘、刀盘驱动、刀盘刀具和刀盘支撑系统等。
刀盘是盾构机的工作部位，由刀盘主体和刀具组成。
刀盘驱动通过电机或液压驱动刀盘旋转，以完成地下隧道的掘进工作。
3. 转运系统：盾构机的转运系统主要包括输送带、螺旋输送机和盾尾输送机等。
输送带用于将挖掘出的土层和渣土从刀盘区域运送到盾构机后部。
螺旋输送机则用于将土层和渣土从盾构机后部输送到地面。
4. 泥水处理系统：盾构机的泥水处理系统主要用于处理盾构机工作过程中产生的泥浆和废水。
该系统包括泥浆处理装置、泥浆输送管道和废水处理设备等。
二、盾构机的施工过程1. 准备工作：在施工前，需要对施工现场进行勘察和测量，确定隧道的设计参数和施工方案。
同时，还需要进行盾构机的组装和调试工作。
2. 掘进工作：盾构机开始工作后，首先是进行刀盘的旋转，利用刀具对土层进行切割和破碎。
同时，盾构机通过推进系统不断向前推进，将挖掘出的土层从刀盘区域输送到盾构机后部。
3. 支护工作：在盾构机推进的同时，需要进行隧道的支护工作。
常见的支护方式包括喷射混凝土、涂抹防水材料和安装钢筋网等。
4. 泥水处理工作：盾构机工作过程中产生的泥浆和废水需要进行处理。
泥浆通过泥浆处理装置进行固液分离，废水则经过处理设备进行净化，以达到环保要求。
5. 完工工作：当盾构机推进到设计要求的位置后，施工人员进行最后的检查和验收工作。
隧道完工后，还需要进行清理工作，将盾构机和施工设备进行拆卸和搬运。
三、盾构机的工作原理盾构机的工作原理主要是通过刀盘的旋转和推进系统的推进来完成地下隧道的掘进工作。
盾构机构造及工作原理简介解析
盾构机构造及工作原理简介解析盾构机构造及工作原理简介第二部分四、盾构机的主控系统及工作原理下图是天地重工生产的土压平衡盾构机示意图，通过这台土压平衡盾构来简单介绍盾构机的构造及工作原理。
盾构法隧道的基本原理是用一件有形的钢质组件沿隧道设计轴线开挖土体而向前推进。
这个钢组件在初步或最终隧道衬砌建成前，主要起防护开挖出的土体、保证作业人员和机械设备安全的作用，同时还能够承受来自地层的压力，防止地下水或流沙的入侵，这个钢质组件被称为盾构。
而盾构的主要组成部分即为盾体。
盾尾刷和同步注浆系统管片拼装机前盾中盾后盾推进油缸人行闸排土系统刀盘1. 盾体盾体主要包括前盾、中盾和尾盾三部分，这三部分都是管状筒体。
前盾和与之焊在一起的承压隔板用来支撑刀盘驱动，同时使泥土仓与后面的工作空间相隔离，推进油缸的压力可通过承压隔板作用到开挖面上，以起到支撑和稳定开挖面的作用。
承压隔板上在不同高度处安装有五个土压传感器，可以用来探测泥土仓中不同高度的土压力。
前盾的后边是中盾，中盾和前盾通过法兰以螺栓连接，中盾内侧的周边位置装有推进油缸。
中盾的后边是尾盾，尾盾末端装有密封用的盾尾刷。
2. 刀盘和刀盘驱动刀盘是一个带有多个进料槽的切削盘体，位于盾构机的最前部，用于切削土体，刀盘通过安装在前盾承压隔板上的法兰上的刀盘电机来驱动。
它可以使刀盘在顺时针和逆时针两个方向上实现无级变速。
刀盘电机的变速齿轮箱内需设置制动装置，用于制动刀盘。
电机的防护等级需大于IP55。
为了适用于不同的土质条件，刀盘上安装了多种类型和功能的刀具，所有刀具都由螺栓连接，可以从刀盘后面的泥土仓中进行更换。
刀盘(中交天和14.93米泥水气压平衡复合式盾构机)滚刀与推出式滚刀铲刀切削刀仿形刀与超挖刀铲刀:铲刀可以双向进行开挖，主要用于保证开挖直径的稳定不变。
铲刀切削刀:切削刀主要用于切削软土、泥砂地层。
其中刀口与刀盘旋转方向水平的称为切刀，刀口与刀盘旋转方向垂直的称为削刀切削刀滚刀与推出式滚刀:滚刀用于砂卵石、硬岩地层，它可以将大块的岩石打碎，分成小块。
盾构机的构造与工作原理
盾构机的构造与工作原理盾构机是一种用于隧道施工的机械设备，广泛应用于地铁、公路、铁路、水利等工程领域。
它具有高效、精确、安全的特点，能够在各种地质条件下进行施工。
盾构机由机架、掘进头、推进系统、支护系统和电气系统等组成。
机架是盾构机的主体部分，承载着其他部分的重量和反力。
掘进头是盾构机的关键部位，用于开挖土层，并将土层通过螺旋输送器或切割机构送往后部的腔室。
推进系统是指盾构机用于推进的设备，一般由履带或履带式链轮组成，能够提供稳定的推进力。
支护系统用于保证隧道的稳定和安全，一般由液压缸、支撑装置、钻杆和钢梁等组成。
电气系统则是盾构机的控制中心，负责实现各个部件的协调工作。
盾构机的工作原理主要分为切割、掘进、脱泥和支护四个步骤。
首先，盾构机通过掘进头的切割机构进行土层切割，将土层切割成适合输送的尺寸。
同时，推进系统提供推进力，将掘进头推动向前方推进。
当切割头进入土层后，螺旋输送器或切割机构将切割的土层输送到后部的腔室。
接着，腔室中的脱泥装置将泥浆从土层中分离出来，并将其排除。
最后，支护系统在切割头后方进行隧道的支护，保证施工过程的稳定和安全。
盾构机的构造和工作原理使其具有许多优点。
首先，盾构机能够在地下进行施工，对地表交通和生活不会造成影响。
其次，盾构机能够适应各种地质条件，如软土、砂土、岩石等。
第三，盾构机的自动化程度高，能够精确控制施工进度和质量，提高工作效率。
此外，盾构机的施工过程对环境影响小，噪音和振动较小。
最后，盾构机的作业区域较小，可以在狭窄的地下空间进行工作。
然而，盾构机也存在一些挑战和限制。
首先，盾构机的成本较高，需要大量的投资。
其次，施工过程中可能会遇到意外情况，如地质条件变化、水位上升等，需要采取相应的措施应对。
此外，盾构机的维护和保养需要专业技术和设备支持，增加了运营成本。
总之，盾构机的构造和工作原理使其成为地下隧道施工的重要设备。
它的高效性、精确性和安全性使得盾构机在各个领域都能够得到广泛应用，并为城市基础设施建设做出了积极贡献。
盾构机械的结构与原理分析
盾构机械的结构与原理分析盾构机械一直是地下工程施工领域中不可或缺的重要设备之一。
其独特的结构和工作原理使得它成为隧道施工的重要工具。
本文将对盾构机械的结构和原理进行详细分析，以帮助读者更好地理解盾构机械的工作机制。
盾构机械一般由主体结构、推进系统、控制系统和刀具系统等部分组成。
其中，主体结构是盾构机械的骨架，支撑着整个设备的运作。
主体结构通常包括盾构机、推进机和仓壳等部分。
盾构机是盾构机械的核心部分，主要由前盾、尾盾和主盾组成。
前盾前端有一组刀具，用于钻削地层并推动盾构机向前推进。
尾盾则用于支撑后端洞口，防止土层坍塌。
主盾安装在前、尾盾之间，起到连接和固定的作用。
推进系统是盾构机械的重要组成部分，用于推动盾构机向前推进。
推进系统一般包括液压缸、推进盘和阻力盘等部件。
液压缸由一对油缸组成，通过推力将盾构机向前推进。
推进盘通过液压缸的运动实现轮胎与隧道壁面的接触和推进。
阻力盘紧贴隧道壁面，用于保持盾构机的稳定和平衡。
控制系统是盾构机械的智能化部分，用于控制整个设备的运行。
控制系统一般由PLC（可编程逻辑控制器）和人机界面组成。
PLC负责盾构机械的运行逻辑和参数控制，可以根据施工要求调整推进速度、刀盘转速等参数。
人机界面则提供操作员与控制系统的交互界面，用于监控盾构机的运行状态和进行操作控制。
刀具系统是盾构机械的作业部分，用于钻削地层和开挖隧道。
刀具系统一般由刀盘、驱动器和剥离器等组成。
刀盘安装在前盾前部，通过刀齿进行地层的钻削和破碎。
驱动器则通过传动系统将动力传递给刀盘。
剥离器则负责将破碎的地层从刀盘上剥离并运出隧道。
盾构机械的工作原理主要是利用刀盘的转动和推进系统的推力来实现隧道的开挖和推进。
首先，盾构机械进入施工区域，前盾与隧道壁面紧密贴合，阻力盘则作用于后盾。
然后，刀盘开始旋转，并通过刀齿对地层进行钻削和破碎。
推进系统则通过液压缸的推力，将盾构机推向前方。
同时，废渣通过刀盘上的剥离器剥离并运出隧道。
盾构机工作原理
盾构机工作原理盾构机是一种用于地下隧道开挖的专用机械设备，其工作原理主要包括盾构机结构、推进系统、掘进系统和支护系统等方面。
一、盾构机结构盾构机主要由盾体、推进机构、掘进机构、支护系统、电气系统和液压系统等组成。
1. 盾体：盾体是盾构机的主体部份，由前盾和后盾组成。
前盾是用于掘进地下隧道的部份，后盾用于支撑和推进盾构机。
2. 推进机构：推进机构包括推进液压缸、推进螺杆和推进盖板等部份，用于推进盾构机的前进。
3. 掘进机构：掘进机构主要由盾壳、盾壳刀盘、刀臂和刀具等组成，用于掘进地层。
4. 支护系统：支护系统用于支撑和保护隧道壁，通常包括液压支架、支撑液压缸和支撑液压缸等。
5. 电气系统：电气系统用于盾构机的控制和驱动，包括电动机、传感器、控制器和电缆等。
6. 液压系统：液压系统用于盾构机的推进和掘进，包括液压泵、液压缸和液压管路等。
二、推进系统推进系统是盾构机的核心部份，主要用于推进盾构机前进。
推进系统通常由推进液压缸、推进螺杆和推进盖板等组成。
1. 推进液压缸：推进液压缸是推进系统的关键部件，通过液压力推动盾构机前进。
2. 推进螺杆：推进螺杆是连接推进液压缸和推进盖板的部件，通过旋转推动盾构机的前进。
3. 推进盖板：推进盖板位于盾构机前部，用于推进盾构机前进，并同时起到封闭隧道壁的作用。
三、掘进系统掘进系统是盾构机开挖地层的关键部份，主要由盾壳、盾壳刀盘、刀臂和刀具等组成。
1. 盾壳：盾壳是盾构机的外壳，通过盾壳与隧道壁形成封闭空间，并承受地层压力。
2. 盾壳刀盘：盾壳刀盘是掘进系统的核心部件，通过刀盘上的刀具对地层进行切削和破碎。
3. 刀臂：刀臂是连接盾壳刀盘和盾壳的部件，通过刀臂的旋转和伸缩，驱动刀盘进行掘进。
4. 刀具：刀具是盾壳刀盘上的工作部件，通过刀具的切削和破碎，将地层松动并运送至盾构机内部。
四、支护系统支护系统用于支撑和保护隧道壁，主要由液压支架、支撑液压缸和支撑液压缸等组成。
1. 液压支架：液压支架是支护系统的主要部件，通过液压力将支撑液压缸推动至隧道壁，起到支撑作用。
盾构机工作原理
盾构机工作原理盾构机是一种用于地下隧道开挖的机械设备，它通过推进盾构管片来实现隧道的开挖和支护。
盾构机工作原理主要包括盾构机的构造和工作流程两个方面。
一、盾构机的构造1. 盾构机主体结构：盾构机由盾构机壳体、推进系统、刀盘、控制室、螺旋输送机等部份组成。
2. 盾构机壳体：盾构机壳体是盾构机的主体结构，由钢板焊接而成。
它具有足够的强度和刚度，能够承受地下土压力。
3. 推进系统：推进系统由液压缸、推进盾构管片、推进液压站等组成。
液压缸通过推进盾构管片推进盾构机，使其前进。
4. 刀盘：刀盘是盾构机的关键部件，由刀具、刀盘盘片、刀盘盘身等组成。
刀盘的旋转和刀具的作用下，可以将地下土层切割成小块，并通过螺旋输送机输送到地面。
5. 控制室：控制室是盾构机的操作中心，操作员在控制室内通过控制台控制盾构机的运行和推进。
二、盾构机的工作流程1. 准备工作：在开始盾构作业之前，需要进行地质勘察、隧道设计、施工方案制定等工作。
同时，还需要对盾构机进行调试和检查，确保其正常工作。
2. 开挖工作：盾构机开始工作后，首先进行刀盘的旋转，刀具切割地下土层。
同时，螺旋输送机将切割下来的土层输送到地面。
盾构机通过推进系统推进盾构管片，使隧道逐渐延长。
3. 支护工作：随着盾构机的推进，需要对隧道进行支护。
常用的支护方式包括安装钢拱架、注浆加固等。
支护工作的目的是保证隧道的稳定和安全。
4. 后续工作：当盾构机完成隧道开挖后，需要进行后续工作，包括隧道的清理、管道的敷设、设备的安装等。
同时，还需要对盾构机进行维护和保养，以备下次使用。
盾构机工作原理的核心是通过刀盘的旋转和推进系统的推进，实现对地下土层的切割和隧道的开挖。
同时，通过支护工作，保证隧道的稳定和安全。
盾构机的工作流程包括准备工作、开挖工作、支护工作和后续工作。
这些工作环节相互配合，完成为了盾构机的工作任务。
以上是关于盾构机工作原理的详细描述，希翼对您有所匡助。
如有其他问题，欢迎继续提问。

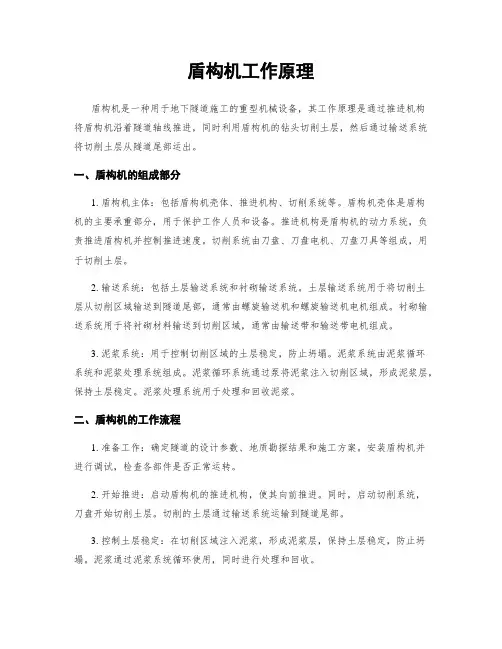

盾构机工作原理
盾构机工作原理盾构机是一种用于地下隧道开挖的专用机械设备，它采用盾构法进行施工。
盾构机工作原理是指盾构机在进行隧道开挖时的工作方式和原理。
一、盾构机的组成部分1. 盾构机主体：包括前部盾构体、后部推进体和中间连接部分。
2. 推进系统：由推进液压缸、推进螺旋机构和推进液压站组成，用于推进盾构机前进。
3. 掘进系统：包括刀盘、刀臂、刀盘驱动装置和刀盘液压站，用于切削土层。
4. 支护系统：包括支撑液压缸、支撑液压站和支撑材料，用于支撑和稳定隧道壁。
5. 除渣系统：包括刮板输送机、螺旋输送机和螺旋输送机液压站，用于清理切削后的土层。
6. 控制系统：包括电气控制柜、液压控制柜和人机界面，用于控制盾构机的各项功能。
二、盾构机的工作原理1. 准备工作：在开挖隧道前，需要进行地质勘探、土层分析和隧道设计等准备工作。
根据设计要求，选择合适的盾构机，并进行组装和调试。
2. 推进工作：盾构机启动后，推进系统开始工作，推动盾构机向前推进。
推进液压缸通过液压油的压力驱动，推动推进螺旋机构旋转，从而推进盾构机前进。
3. 掘进工作：刀盘开始旋转，刀臂上的刀具切削土层。
切削后的土层通过刮板输送机或螺旋输送机输送到盾构机的尾部，然后通过出口排出。
4. 支护工作：在切削土层的同时，支撑系统开始工作，支撑液压缸通过液压油的压力，将支撑材料推入隧道壁，起到支撑和稳定的作用。
5. 除渣工作：切削后的土层通过除渣系统输送到盾构机的尾部，然后通过出口排出。
刮板输送机或螺旋输送机将土层输送到隧道外。
6. 盾构机的循环工作：盾构机不断进行推进、掘进、支护和除渣等工作，循环进行，直到完成整个隧道的开挖。
三、盾构机的优势1. 高效快速：盾构机采用机械化施工，工作效率高，能够快速开挖隧道。
2. 安全可靠：盾构机在施工过程中，能够提供稳定的工作环境，减少事故风险。
3. 适应性强：盾构机能够适应不同地质环境和隧道设计要求，具有较强的适应性。
4. 环保节能：盾构机采用机械化施工，减少对环境的影响，同时能够节省能源。
盾构机的构造与工作原理
盾构机的构造与工作原理盾构机是一种用于地下隧道施工的机械设备，它以其高效、快速、安全的特点被广泛应用于城市地铁、隧道、管廊等工程的建设中。
本文将从盾构机的构造和工作原理两个方面进行介绍。
一、盾构机的构造盾构机主要由盾构壳体、刀盘、推进系统、控制室和支撑系统等部分组成。
1. 盾构壳体：盾构壳体是盾构机的主体部分，由环片和壳体拼装而成。
它具有抗压、抗扭转和密封等功能，能够保护工作面的稳定和安全。
2. 刀盘：刀盘是盾构机的核心部件，位于盾构壳体前端。
它由刀盘主轴、刀臂、刀片等组成。
刀盘通过转动带动刀片切削地层，将土层碎块送入机械输送系统。
3. 推进系统：推进系统是盾构机的关键部分，它由推进液压缸、推进腔、推进座等组成。
推进系统通过液压力将盾构壳体向前推进，实现盾构机的整体推进。
4. 控制室：控制室是盾构机的操作中心，位于盾构壳体后部。
操作人员通过控制室内的控制台对盾构机进行控制和监控，实时了解施工情况并进行调整。
5. 支撑系统：支撑系统用于支撑盾构壳体，保证施工面的稳固。
它由液压支撑器、支撑梁、液压缸等组成，能够根据地质情况进行自动调整，确保盾构机的安全运行。
二、盾构机的工作原理盾构机的工作原理主要包括推进、掘进和支护三个过程。
1. 推进：盾构机在施工现场组装完成后，通过推进系统推进盾构壳体。
推进过程中，盾构机的刀盘不断转动，切削地层，同时使用推进液压缸施加推进力，将盾构壳体向前推进。
2. 掘进：在推进的同时，盾构机的刀盘通过旋转切削地层，将土层碎块送入盾构壳体内。
土层碎块经过机械输送系统，通过螺旋输送机或螺旋输送器等方式运出盾构壳体，最终被运出至地面。
3. 支护：在盾构机推进过程中，需要进行支护来保证施工面的稳固。
当盾构壳体推进一定距离后，液压支撑器通过液压力将支撑梁顶起，支撑盾构壳体，同时控制盾构壳体与地面之间的压力平衡，避免地面沉降和土层塌方。
盾构机的工作原理是将推进、掘进和支护等过程有机地结合起来，通过不断推进盾构壳体，实现隧道的快速、高效施工。
盾构机的构造工作原理
盾构机的构造工作原理盾构机是一种用于隧道开挖的机械设备，其工作原理基于盾构机的结构和运行原理。
盾构机的工作原理可以分为以下几个方面：1.盾构机的结构：盾构机主要由盾构壳体、刀盘、推进系统、导向系统、土压平衡系统、环片安装系统等组成。
盾构壳体是盾构机的主体结构，具有保护和承载作用；刀盘是盾构机的关键部件，通过转动和切削地层，形成隧道；推进系统是推动盾构机前进的部分，通常由液压缸和密封系统组成；导向系统用于控制盾构机的方向；土压平衡系统在掘进过程中用于保持隧道周围土层的平衡，防止地层坍塌；环片安装系统用于安装环片，加固隧道结构。
2.掘进过程：盾构机的掘进过程是通过刀盘在地层中切削并移走土层来形成隧道的。
刀盘通过转动和推进系统推动前进，同时利用刀盘上的刀具切削地层，将松散土层从刀盘间的切削机构中运走，然后通过输送系统将土层送到隧道外面。
3.土压平衡：在盾构机掘进过程中，由于切削土层会产生土层变形，形成土压，土压平衡系统的作用是保持隧道周围土层的平衡。
土压平衡系统通过注入压缩空气或注浆混凝土到盾构机壳体与地层之间的空间中，形成一定的压力，使地层始终保持在一定的平衡状态。
4.导向系统：盾构机通过导向系统来控制盾构机的方向，保证隧道的设计要求。
导向系统通常由水压缸、悬吊设备、导向板等组成，通过控制水压缸的行程来实现盾构机的转向。
5.环片安装：隧道掘进完成后，需要安装环片来加固隧道结构。
盾构机上的环片安装系统通常由环片转运车和安装机构组成，通过转运车将环片输送到刀盘位置，然后通过安装机构将环片固定在隧道内环境中。
综上所述，盾构机的工作原理是通过刀盘和推进系统推动盾构机前进，同时利用刀盘切削地层，通过土压平衡系统控制土层的平衡，导向系统控制盾构机的方向，最后通过环片安装系统加固隧道结构。
这种工作原理使得盾构机能够高效、安全地开挖隧道。
盾构机知识点
盾构机知识点在现代隧道建设中，盾构机是一种非常重要的工程机械设备。
它具有高效、安全、精确的特点，被广泛应用于地铁、隧道、水利工程等领域。
本文将从盾构机的工作原理、结构组成以及应用范围等方面进行介绍。
一、盾构机的工作原理盾构机的工作原理可以简单概括为“推进、掘进、安装、衬砌”。
具体而言，盾构机通过液压系统推进，同时在掘进前方进行土层的开挖和运输。
当掘进前方的土层被挖掘完毕后，盾构机会在后方进行隧道衬砌，并继续向前推进。
盾构机主要由推进系统、掘进系统、土层输送系统和衬砌系统等组成。
推进系统通过液压缸提供推进力，使盾构机不断向前推进。
掘进系统包括掘进头、刀盘和推进螺旋等部分，用于开挖土层并将其送至土层输送系统。
土层输送系统由槽斗和输送带组成，用于将挖掘出的土层运出。
衬砌系统则用于在盾构机后方进行隧道衬砌工作，确保隧道结构的稳定和安全。
二、盾构机的结构组成盾构机的结构组成主要包括盾构机本体、掘进头、刀盘、推进螺旋、液压系统、控制系统等。
盾构机本体是盾构机的主体部分，承载着整个盾构机的各项功能和工作。
掘进头是盾构机的前端部件，包括刀盘和推进螺旋。
刀盘上安装有刀齿，用于开挖土层。
推进螺旋则通过旋转将挖掘出的土层推送至土层输送系统。
液压系统是盾构机的动力系统，主要由液压泵、液压缸和液压管路组成。
液压泵提供动力，液压缸通过液压油的压力驱动盾构机进行推进和掘进。
控制系统则是盾构机的大脑，用于监测和控制盾构机的各项参数和操作。
三、盾构机的应用范围盾构机广泛应用于地下隧道的建设，特别是城市地铁的建设中。
随着城市的发展和交通需求的增加，地铁成为了城市交通的重要组成部分。
盾构机以其高效、安全的特点，成为地铁隧道建设的首选工程机械设备。
此外，盾构机还应用于其他领域的隧道工程，如水利工程、矿山工程等。
在水利工程中，盾构机可以用于建设水库、引水隧道等；在矿山工程中，盾构机可以用于矿井的开挖和支护。
综上所述，盾构机是一种高效、安全的工程机械设备，具有广泛的应用前景。
盾构机工作原理
盾构机工作原理盾构机是一种用于地下隧道开挖的机械装置，被广泛应用于城市地铁、交通隧道等工程项目中。
它通过一系列复杂的工作原理，实现快速、安全、高效地开挖地下隧道。
本文将介绍盾构机的工作原理，以及其中的关键技术。
一、盾构机的基本构造盾构机主要由盾构壳体、推进装置、刀盘、支撑系统、导向系统等部分组成。
其中，盾构壳体是整个盾构机的最外层，它能够承受来自周围土层的水平和垂直力，起到保护工人和设备的作用。
推进装置则负责推动盾构机向前行进，刀盘则是开挖土层的关键部分。
支撑系统和导向系统则保证了盾构机在施工过程中的稳定性和精度。
二、盾构机的工作原理盾构机的工作原理主要分为掘进和推进两个阶段。
在掘进阶段，盾构机首先通过刀盘将土层剥离，同时使用液压系统在刀盘上形成一定的掘进压力，推动刀盘前进。
随着刀盘前进，土层被切削或刮削，同时由于推进装置施加的力和液压系统的作用，将较大的土层从刀盘周围的空间中移除。
这个过程中，盾构机的支撑系统将壳体固定在前方已经开挖好的地层上，确保盾构机的稳定性。
在推进阶段，盾构机以掘进的方式将土层推动到刀盘的后方，同时不断向前行进。
背推杆和螺杆机构对盾构机进行推进，使刀盘能够持续地进行掘进工作。
盾构机的工作速度取决于土层的性质和刀盘的类型。
当刀盘前进到一定位置后，人工对壳体后方进行砌筑，形成一段隧道，使得盾构机能够顺利推进。
三、盾构机的关键技术1. 刀盘技术：刀盘是盾构机的核心部分，直接负责土层的开挖和切削。
根据土层的不同性质，刀盘可以采用不同的设计，如压力式刀盘、剥离式刀盘等。
刀盘的结构和材料的选择也会对施工效果产生影响，因此刀盘技术是盾构机关键技术之一。
2. 盾构机导向与控制技术：盾构机施工需要保证掘进的精度和方向的稳定性。
导向与控制技术通过激光测距仪、导向仪以及监控系统等设备，实时监测盾构机的位置和姿态。
这些数据可以帮助调整刀盘的方向，确保盾构机按照设计要求进行施工。
3. 土压平衡技术：土压平衡技术是盾构机使用过程中的一项关键技术。
盾构机工作原理
盾构机工作原理盾构机是一种用于地下隧道施工的重型机械设备。
它采用盾构法施工，具有高效、安全、环保等优点。
下面将详细介绍盾构机的工作原理。
一、盾构机的构造盾构机主要由盾构机主体、刀盘、推进系统、控制系统和后续支护系统等部份组成。
1. 盾构机主体：由机壳、先后密封室、先后推进系统、主推进油缸和主推进盘等组成。
机壳是盾构机的主体结构，能够承受地下土压力。
2. 刀盘：位于盾构机前部，由刀盘主轴、刀盘盘体、刀具和刀盘驱动系统等组成。
刀盘通过旋转和推进来进行土层的开挖。
3. 推进系统：由推进油缸、推进盘和推进螺杆等组成。
推进油缸通过液压系统提供推进力，推进盘和推进螺杆将盾构机推进到地下。
4. 控制系统：包括盾构机的操作控制台、传感器、液压系统和电气系统等。
控制系统能够监测和控制盾构机的运行状态。
5. 后续支护系统：在盾构机通过后，需要进行地下隧道的支护。
后续支护系统包括涵洞衬砌、钢筋混凝土衬砌、喷射混凝土等。
二、盾构机的工作原理盾构机采用盾构法进行隧道施工，其工作原理如下：1. 准备工作：在施工前，需要对地质情况进行勘察，并确定盾构机的施工参数。
施工现场需要进行地面开挖，建立起盾构机的工作坑。
2. 推进过程：盾构机启动后，刀盘开始旋转，刀具在土层中开挖。
同时，推进油缸提供推进力，将盾构机推进到地下。
推进过程中，盾构机会持续排放掘进物料。
3. 土层处理：盾构机开挖的土层通过输送系统运出隧道，同时通过注浆系统进行土层的稳定，防止地面沉降。
4. 密封和支护：盾构机在开挖过程中，通过先后密封室和密封垫进行土层的封闭，防止水和泥浆进入隧道。
同时，后续支护系统进行隧道的支护。
5. 推进和停顿：盾构机在推进过程中，需要根据地质情况和施工计划进行停顿和调整。
停顿时，可以进行刀具更换、维护和修理。
6. 完工和拆除：当盾构机推进到目标位置后，施工完成。
隧道的后续工程，如道路铺设、管线安装等可以进行。
盾构机可以拆除或者继续用于其他隧道施工。
简述盾构施工工作原理
简述盾构施工工作原理盾构施工是一种专业化的地下工程施工方法，被广泛应用于隧道、地铁、水利工程等各种地下建筑物的建设中。
其施工原理主要是通过使用盾构机具来掘进隧道，同时实施支护，保证隧道的安全和稳定。
下面将详细介绍盾构施工的工作原理。
1. 盾构机的构造和工作原理盾构机可分为土压平衡盾构机和压力式盾构机两种。
土压平衡盾构机适用于软土层、淤泥层和湿陷性土层等弱固土层，压力式盾构机则适用于强风化岩石、砂层和砂岩等地层。
无论是哪种类型的盾构机，其整体结构都包括盾体、推进装置、刀具和环片安装等部分。
2. 盾构施工的工艺流程盾构施工的工艺流程可以分为准备工作、区间控制、掘进和尾部管理几个步骤。
- 准备工作：包括矿山设备的安装、材料搬运、控制参数设定等。
- 区间控制：盾构施工通常将隧道工区按照掘进顺序分为若干个区间，每个区间仅控制一个工作面，以保证施工的安全和质量。
- 掘进：盾构施工过程中，推进装置驱动盾体前进，同时通过刀具进行地层开挖，将土层或岩石剥离。
- 尾部管理：包括控制排泥系统、实施环片安装、施工洞室的支护等措施，以确保隧道的安全和稳定。
3. 盾构施工的支护措施在盾构施工过程中，为了保证隧道的安全和稳定，需要采取一系列支护措施：- 土压平衡盾构机：通过控制推进压力、注浆排浆等手段来平衡土层的压力，并通过安装钢管支撑或喷射混凝土进行支护。
- 压力式盾构机：通过调节盾体内外的压力差来平衡岩土层的压力，并通过安装钢管支撑或喷射混凝土进行支护。
4. 盾构机在建设中的应用盾构施工方法在城市地铁、隧道等地下工程中具有广泛的应用。
- 地铁建设：盾构机在地铁建设中可大幅度减少对周边环境的影响，提高施工安全性和效率，因此在大多数城市地铁建设中得以广泛采用。
- 水利工程：盾构施工在水利工程中的应用包括输水隧道、取水隧道、封山塞门洞等。
由于水利工程对隧道质量要求高，盾构施工能够保证施工质量，提高工程的安全性。
5. 盾构施工的发展趋势随着科技的进步，盾构技术不断发展。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
盾构机构造及工作原理简介第二部分
四、盾构机的主控系统及工作原理
下图是天地重工生产的土压平衡盾构机示意图，通过这台土压平衡盾构来简单介绍盾构机的构造及工作原理。
盾构法隧道的基本原理是用一件有形的钢质组件沿隧道设计轴线开挖土体而向前推进。
这个钢组件在初步或最终隧道衬砌建成前，主要起防护开挖出的土体、保证作业人员和机械设备安全的作用，同时还能够承受来自地层的压力，防止地下水或流沙的入侵，这个钢质组件被称为盾构。
而盾构的主要组成部分即为盾体。
1. 盾体
盾体主要包括前盾、中盾和尾盾三部分，这三部分都是管状筒体。
前盾和与之焊在一起的承压隔板用来支撑刀盘驱动，同时使泥土仓与后面的工作空间相隔离，推进油缸的压力可通过承压隔板作用到开挖面上，以起到支撑和稳定开挖面的作用。
承压隔板上在不同高度处安装有五个土压传感器，可以用来探测泥土仓中不同高度的土压力。
前盾的后边是中盾，中盾和前盾通过法兰以螺栓连接，中盾内侧的周边位置装有推进油缸。
中盾的后边是尾盾，
尾盾末端装有密封用的盾前盾 中盾 后盾
尾刷。
2. 刀盘和刀盘驱动
刀盘是一个带有多个进料槽的切削盘体，位于盾构机的最前部，用于切削土体，刀盘通过安装在前盾承压隔板上的法兰上的刀盘电机来驱动。
它可以使刀盘在顺时针和逆时针两个方向上实现无级变速。
刀盘电机的变速齿轮箱内需设置制动装置，用于制动刀盘。
电机的防护等级需大于IP55。
为了适用于不同的土质条件，刀盘上安装了多种类型和功能的刀具，所有刀具都由螺栓连接，可以从刀盘后面的泥土仓中进行更换。
刀盘(中交天和14.93米泥水气压平衡复合式盾构机)
铲刀：铲刀可以双向进行开挖，主要用于保证开挖直径的稳定不变。
铲刀
切削刀：切削刀主要用于切削软土、泥砂地层。
其中刀口与刀盘旋转方向水平的称为切刀，刀口与刀盘旋转方向垂直的称为削刀
切削刀
滚刀与推出式滚刀：滚刀用于砂卵石、硬岩地层，它可以将大块的岩石打碎，分成小块。
而推出式滚刀可替代外部已磨损的滚刀，从而减少复合地层的带压换刀，延长掘进距离，加快施工进度，缩短工期。
同推出式滚刀一样，切削刀同样有推出式的。
推出式滚刀
仿形刀与超挖刀：仿形刀是一种通过油缸进行伸缩操作的特殊刀具，其伸缩量在主控室内事先加以设置控制。
当盾构机因为隧道路线设计或由于地质状况需要转向时，仿行刀的超挖功能可以帮助盾构机转向。
盾构具有仿形超挖功能是目前盾构中较为先进的一种，其仿形超挖方位、超挖量可根据不同的施工要求而调整。
仿形刀
3.人行闸
人行闸装在前盾上，包括前室和主室两部分，当掘进过程中刀具磨损工作人员进入到泥土仓检察或更换刀具时，需要通过人行闸。
如果地面具备地层加固条件或事先已经进行了地层加固处理，开挖面的稳定
有保障，则可在常压下进行刀具检查和更换作业。
盾构在选定地点停机后，将土仓里的土排出一部分，直至土仓内土体高度低于土舱隔板上的密封门，此时作业人员可以通过气闸打开通往土仓的密封门在不带压的情况下进入土仓，从而进行刀具检查和更换。
而如果没有注浆加固条件，开挖面又不是可以自稳的地层，则需要用压缩空气来维持开挖面的稳定。
作业人员需在土仓内带压作业。
做这项工作必须由经过培训的专业人员进行。
现以工作人员从常压的操作环境下进入有压力的泥土仓为例，来说明人行闸的作用。
工作人员甲先从前室进入主室，关闭前室和主室之间的隔离门，按照规定程序给主室加压，直到主室的压力和泥土仓的压力相同时，打开主室和泥土仓之间的闸阀，使两者之间压力平衡，这时打开主室和泥土仓之间的隔离门，工作人员甲进入泥土仓。
人行闸
4.推进油缸
推进油缸又称作掘进千斤顶，安装在中盾内侧的周边位置，推进油缸杆上安有塑料撑靴，撑靴顶推在后面已安装好的管片上，通过控制油缸杆向后伸出可以提供给盾构机向前的掘进力，这些千斤顶按上下左右被分成四组，掘进过程中，在操作室中可单独控制每一组油缸的压力，这样盾构机就可以实现左转、右转、抬头、低头或直行，从而可以使掘进中盾构机的轴线尽量符合隧道设计轴线。
推进油缸
5.排土系统
土压平衡盾构机的排土机构主要包括螺旋输送机和皮带输送机。
螺旋输送机由斜盘式变量轴向柱塞马达驱动，皮带输送机由电机驱动。
碴土由螺旋输送机从泥土仓中运输到皮带输送机上，皮带输送机再将碴土向后运输至第四节台车的尾部，落入等候的碴土车的土箱中，土箱装满后，由电瓶车牵引沿轨道运至竖井，龙门吊将士箱吊至地面，并倒人碴土坑中。
螺旋输送机有前后两个闸门，前者关闭可以使泥土仓和螺旋输送机隔断，后者可以在停止掘进或维修时关闭，在整个盾构机断电紧急情况下，此闸门也可由蓄能器贮存的能量自动关闭，以防止开挖仓中的水及渣土在压力作用下进入盾构机。
螺旋输送机
土仓内较大的岩石会由螺旋输送机入口前的破碎机将其破碎成小块，如岩石的尺寸超过可以通过螺旋输送机的最大粒径，且破碎机无法处理，可以将螺旋输送机缩回，并关闭前闸门。
然后可以从开挖舱人工搬除岩石。
(破碎机往往对质地较软的物体没有办法，如木头等。
)
泥水平衡盾构同样存在排土系统，其排土设备是由排泥管路系统构成的。
6.管片拼装机
管片拼装机安装在盾尾区域，用来安装衬砌管片。
它的运动构件使其在拼装管片时，可以有六个方向的自由度，从而可以使管片准确就位。
在管片安装模式下，为达到最理想的衬砌效果，对每个推进油缸可以单独控制。
所有方向运动可靠，采用比例液压控制的管片拼装机可以快速地达到毫米级的安装精度。
管片拼装机同时还用来安装供盾构机台车行走的羊拱铁轨道。
每当盾构机掘进完一环后后，一部分推进千斤顶回缩，为第一片管片留出足够的空间。
其余推进千斤顶和已经装好的管片仍保持接触，以防止盾构机由于土压而后退。
管片拼装机抓起管片并将其放在应放的位置，在此位置它可以和上一管片用螺栓连接起来。
在管片拼装机夹头放开管片之前，一定要保证已回缩的推进油缸再次顶紧管片，以防止管片意外移动。
其余管片的安装方法与此相同，而最后一块管片称为封顶块，一般为楔形，从管片前方插入已拼好的管片中，形成完整的管片环。
每个管片都有编号，需安装预先制定好的顺序才可以将管片环拼装成功。
相邻管片环的封顶块不会位于管片环的相同位置，防止封顶块意外滑出。
而盾构机的正常工作流程也就是在这样掘进、拼环、再掘进、再拼环的循环中不断进行着。
管片拼装机
管片
2012-11-20。
