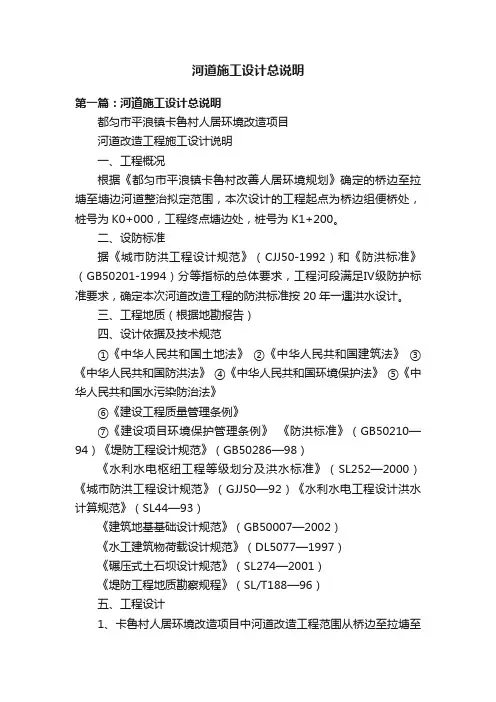

河道施工设计总说明第一篇：河道施工设计总说明都匀市平浪镇卡鲁村人居环境改造项目河道改造工程施工设计说明一、工程概况根据《都匀市平浪镇卡鲁村改善人居环境规划》确定的桥边至拉塘至塘边河道整治拟定范围，本次设计的工程起点为桥边组便桥处，桩号为K0+000，工程终点塘边处，桩号为K1+200。
二、设防标准据《城市防洪工程设计规范》（CJJ50-1992）和《防洪标准》（GB50201-1994）分等指标的总体要求，工程河段满足Ⅳ级防护标准要求，确定本次河道改造工程的防洪标准按20年一遇洪水设计。
三、工程地质（根据地勘报告）四、设计依据及技术规范①《中华人民共和国土地法》②《中华人民共和国建筑法》③《中华人民共和国防洪法》④《中华人民共和国环境保护法》⑤《中华人民共和国水污染防治法》⑥《建设工程质量管理条例》⑦《建设项目环境保护管理条例》《防洪标准》（GB50210—94）《堤防工程设计规范》（GB50286—98）《水利水电枢纽工程等级划分及洪水标准》（SL252—2000）《城市防洪工程设计规范》（GJJ50—92）《水利水电工程设计洪水计算规范》（SL44—93）《建筑地基基础设计规范》（GB50007—2002）《水工建筑物荷载设计规范》（DL5077—1997）《碾压式土石坝设计规范》（SL274—2001）《堤防工程地质勘察规程》（SL/T188—96）五、工程设计1、卡鲁村人居环境改造项目中河道改造工程范围从桥边至拉塘至塘边河道全长估计1300m。
对该河段进行局部截弯取直整治后河长1200m。
河床纵坡为按照原河床设臵。
河道断面形式设计为梯形，河道底宽统一最小宽度为3m，河道底开挖完成后埋臵压脚，压脚尺寸为0.5m深。
河道堤型采用浆砌块石结构，在堤顶设臵1m宽人行道，土方开挖坡比为1:1.5。
2、下河通道工程：每隔200m～250m新建一处下河梯步，便于河道清淤及居民亲水；下河通道的具体位臵可由业主和当地政府根据实际通行要求设臵。
河道整治施工图设计说明
河道整治施工图设计说明一、工程规模凤凰河北部支流及灌渠综合治理工程包括白汾水、南村河、黄枝窿水三条支流，合计治理河道总长7O7km,其中白汾水治理河长1.68km,上游起于白汾水库输水涵涵口，下游至凤凰河干流交汇口：南村河治理河长2.73km,上游发源于大窜岭，下游至凤凰河干流交汇口；黄枝窿水治理河长2.66km,上游发源于大窜岭，中上游处建有黄枝窟水库，洪水汇入黄枝窿水，下游至南村河交汇口。
二、设计依据(1)《防洪标准》(GB50201-2014)：(2)《水利水电工程等级划分及洪水标准》(S1252-2017)；(3)《中国地震参数区划图》(GB18306∙2015)：(4)《河道整治设计规范》(GB50707-2011):(5)《堤防工程设计规范》(GB502882013):(6)《水工挡土墙设计规范》(S1379-2007)；(7)《水工混凝土结构设计规范》(S1191-2∞8):(8)《水工建筑物抗震设计规范》(GB51247-2018)；(9)《混凝土结构耐久性设计标准》(GB∕T50476∙2019)；(10)《水利水电工程施工组织设计规范》(S1303-2017)；(11)《水利水电工程设计工程量计算规定》(S1328-2005)。
三、工程等级本工程白汾水、南村河、黄枝窿水防洪标准采用50年一遇，根据工程防洪排涝总体布局，为避免及减少占用基本农田和耕地，河道采用分段设防，局部河段将结合河道周边的规划市政道路以及山体地形打造50年•遇防洪封闭圈。
对于南村河、白汾水(BF1+050~河口段)、黄枝窿水(HZ2+250~河口段)堤防设防标准为50年・遇洪水，根据《水利水电工程等级划分及洪水标准》(S1252-2017)划分，该范围段内主要建筑物级别为2级，次要建筑物级别为3级，工程堤防级别为2级。
对于白汾水(BFO+000~BF1+050段)、黄枝窿水(HZo+000~HZ2+250段)堤防设防标准为20年一遇洪水，根据《水利水电工程等级划分及洪水标准》(S1252∙2017)划分，该范围段内主要建筑物级别为4级，次要建筑物级别为5级，工程堤防级别为4级。
河道驳岸(施工方案)
第一部分：总说明一、工程概况：紫荆公园北侧市政河道驳岸停车场工程，工程地址；位于新北区竹林北路，河道总体呈东、西向，属新开河道，河道全长约500余米，河道宽：12m，挡墙结构采用：20cm厚C15混凝土垫层、M10浆砌MU40块石挡墙、C25钢筋砼压顶，外露面采用1:3水泥勾凸缝，挡墙基础底面高程：-1.00m（前趾），挡墙压顶顶面高程：+2.60m（前口）。
二、编制依据：1、参照设计总说明和施工图内的项目内容。
2、参照部颁有关施工规范、质量检验评定标准、预算定额及通用定型图。
3、根据工程施工现场踏勘情况。
4、结合公司现有机械设备、施工管理经验、技术人员及施工作业人员素质条件。
三、工程技术质量要求：1、驳岸施工按照《堤防工程施工规范》的要求。
2、参见《公路桥涵施工技术规范》中的砌体等有关章节。
3、施工质量要求及验收标准按部标《市政工程质量检验评定标准》中的相关要求.四、工程施工准备工作计划：1、做好材料采集的选点、定购、运输工具及施工机械进场的组织准备工程。
2、用全站仪复测定线，用S3水准仪复测基准点高程，认真做好施工测量工作。
3、搞好临时设施、施工便道（包括进退场路线、场内运输路线）。
4、搞好贯穿施工过程中的各种材料试验等仪器配备工作。
5、工程施工临时用电集中安装配电箱，架设电力线路，认真做好工程用电和安全用电保障措施。
6、工程用水主要利用自来水。
7、特别注意本次工程的前期准备工作以及与甲方、总包方的横向联系、协调工作。
尽量作到施工段全封闭施工。
做好施工现场的各项文明安全施工前期工作。
第二部分：施工前期准备一、施工组织机构我公司管理机构是以项目经理为领导，由工程管理部具体实施管理及监督。
由工程管理部定期对各项目部的工程施工质量、进度、安全及合同履行情况进行监督，发现问题及时督促项目经理部进行整改，并反馈整改情况。
各管理岗位上的管理人员心须按照有关管理制度实施管理工作，工作成效由考核部门定期考核，确保各项管理工作切实有效地实施。
河道施工图说明

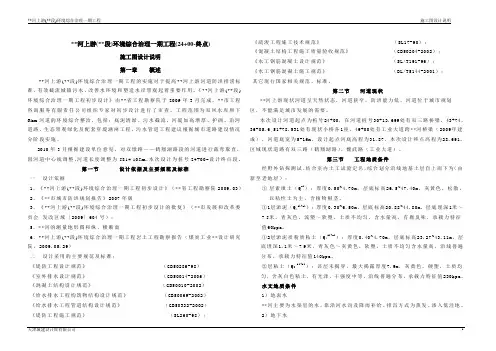

**河上游(**段)环境综合治理一期工程(24+00-终点)施工图设计说明第一章概述**河上游(**段)环境综合治理一期工程的实施对于提高**河上游河道防洪排涝标准、有效截流城镇污水，改善水环境和塑造水岸景观起着重要作用。
