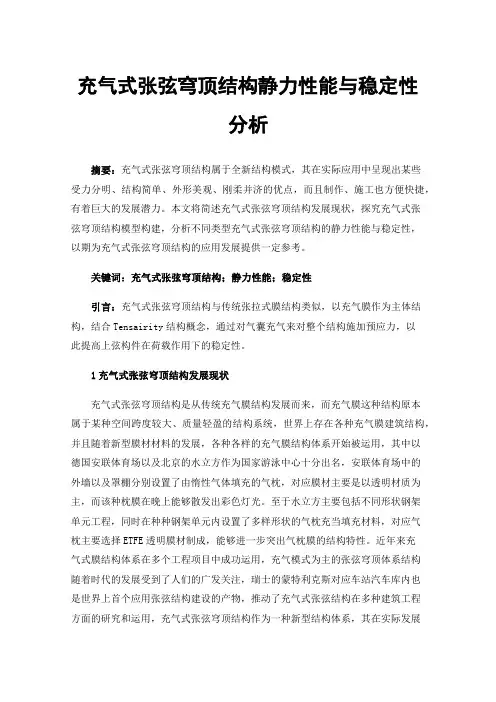

充气式张弦穹顶结构静力性能与稳定性分析

充气式张弦穹顶结构静力性能与稳定性分析摘要:充气式张弦穹顶结构属于全新结构模式,其在实际应用中呈现出某些受力分明、结构简单、外形美观、刚柔并济的优点,而且制作、施工也方便快捷,有着巨大的发展潜力。
本文将简述充气式张弦穹顶结构发展现状,探究充气式张弦穹顶结构模型构建,分析不同类型充气式张弦穹顶结构的静力性能与稳定性,以期为充气式张弦穹顶结构的应用发展提供一定参考。
关键词:充气式张弦穹顶结构;静力性能;稳定性引言:充气式张弦穹顶结构与传统张拉式膜结构类似,以充气膜作为主体结构,结合Tensairity结构概念,通过对气囊充气来对整个结构施加预应力,以此提高上弦构件在荷载作用下的稳定性。
1充气式张弦穹顶结构发展现状充气式张弦穹顶结构是从传统充气膜结构发展而来,而充气膜这种结构原本属于某种空间跨度较大、质量轻盈的结构系统,世界上存在各种充气膜建筑结构,并且随着新型膜材材料的发展,各种各样的充气膜结构体系开始被运用,其中以德国安联体育场以及北京的水立方作为国家游泳中心十分出名,安联体育场中的外墙以及罩棚分别设置了由惰性气体填充的气枕,对应膜材主要是以透明材质为主,而该种枕膜在晚上能够散发出彩色灯光。
至于水立方主要包括不同形状钢架单元工程,同时在种种钢架单元内设置了多样形状的气枕充当填充材料,对应气枕主要选择ETFE透明膜材制成,能够进一步突出气枕膜的结构特性。
近年来充气式膜结构体系在多个工程项目中成功运用,充气模式为主的张弦穹顶体系结构随着时代的发展受到了人们的广发关注,瑞士的蒙特利克斯对应车站汽车库内也是世界上首个应用张弦结构建设的产物,推动了充气式张弦结构在多种建筑工程方面的研究和运用,充气式张弦穹顶结构作为一种新型结构体系,其在实际发展过程中,拥有十分广阔的发展前景,针对张弦穹顶结构实施深入研究,系统掌握该种充气式结构的稳定性和静力性能,可以帮助张弦穹顶结构实现进一步发展2充气式张弦穹顶结构模型构建2.1数值分析充气模式为主的张弦结构在进行建模过程中,需要重点考虑其中的刚性构件承载力,因其需要共同承担弯矩以及轴力两种作用,通过系统考虑分析后决定选择具有较高剪应力的B31铁木辛克梁,将其当成刚性模拟构件,选择T3D2模拟中部柔性索选以及上下弦索。
充气膜技术讨论

“Snow Mass ”气膜建筑室内介绍
上面的照片展示了Snow Mass气膜网球俱乐部室内明亮的采光条件和极具吸引力的场内环境。内部深绿色背景,白色半透明屋顶和吊式无眩光反射式照明系统不仅提供了安全、稳固的建筑结构,更为客人创造了一个尽情享受网球乐趣的极佳场所。
1. 无钢缆气膜,又称“充气包”
无钢缆充气包的最大内压可以达到1.5-1.6英尺水柱,在确保结构稳定性的前提下,可承受的最大风速为每小时60-75英里,最大雪载为每平方英尺5-6磅。比一袋10磅装的土豆重量的一半多一点点。
典型的无钢缆充气包(仅供参阅)
图片显示的是一个典型的无钢缆充气包,采用焊接连接,配有充气系统。无钢缆充气包跟纵横钢缆充气包以及斜向网状钢缆气膜建筑的特点基本相同,只是无钢缆充气包不能将膜材承受的压力转移到地梁或锚固系统上,从而无法保证气膜结构的整体性。 这三种结构形式所使用的的膜材通常为28盎司的PVC膜材,其使用寿命长,具有较好的抗拉强度和防辐射性能。焊接采用射频焊接,但由于没有钢缆来释放膜材上的压力,很多这种设计的建筑物在大风和很小雪载的情况下就会坍塌。这种结构所能承受的设计风载为每小时60-75英里,设计雪载为每平方英尺5-6磅,安全内压不能超过1.5 (英寸水柱)WSP。您也许已经了解过很多类似这种结构的建筑物曾经所发生过的坍塌。
三种气膜建筑形式的结构整体性比较
这里提到的三种气膜建筑形式是指各制造商均可提供的典型结构。 了解每一种结构的机械充气原理至关重要。其原理基本上类似于吹气球,当然如果充气过量的话,就会像气球一样“砰”的一声爆掉。每种结构形式的内压测量单位均为英寸水柱(wsp)。压力表会随时显示内压的英寸水柱值(wsp)。为安全起见,在内压达到最大水柱值(wsp)时,压力表会提示操作系统。
膜结构的发展及应用

膜 结构 ( Me mb r a n e S t uc r t u r e ) 是用轻质高强度柔 软膜 材料与支撑体系 相结合形成的具有一定刚度稳定 曲面、 可承受一定荷 载、 能覆盖大空间的结 构形式 , 习惯上又称空间膜结构 。由于充分发挥 了材料抗拉强度高的特性 , 使得膜结构建筑具有 以下优点: 1 . 1 结 构 重 量轻 膜材本身轻, 支承膜材的钢 杆、 钢材与钢 索比相应的钢筋混凝土也减轻 不少重量 。1 9 7 0 年 臼本大阪世界博览会中的美国馆 ,屋面重量每平方米仅
1 1 2 2 g。
1 . 2 跨度大 由于 自重轻, 膜结构建筑可 以不需要 内部支撑而大跨度覆盖空 间, 这使 人们可以更灵活 、 更有创意的设计和使用空 间。 目前充气结构建筑的无 内柱
空 间 跨 度可 做  ̄ 2 0 0 m 以上 。
1 . 3 施 工 方 便
膜材可以在工厂预制成卷材成 品, 与钢材一样便于 工业化生产, 便于运 输安装, 施工时也不需搭建脚手架 , 工期较短 。 1 9 7 9 年能容纳5 万人 的美国卡 里 阿体育馆 , 只用了一年多, 现在 建造较大 的膜结构建筑 , 只需几个月就 能 完工 。
气承式膜结构依靠 血面内外气压差来维持膜 曲面的形状 。气承式膜结 构是在膜结构构成的室 内冲入空气 ,保持室内的空气压力始终大于室外的 空气压力 , 由此使膜材料处于张力状态来抵抗荷载及外力的构造形式。 充气 膜结构分为单层结构和双层结构 , 单层结构如 同肥皂泡, 单层膜的 内压大于 外压。 此结构具有大空间、 重量轻、 建造简单特点, 但需要不断输入超压气体 及需 日常维护管理。 双层结构是双层膜之 间充入气体, 和单层相比可 以充入 高压空气, 形成具有一定刚性的结构, 而且进出 口可 以敞开, 但其在持续运 行及机器维护费用的成本上较高。 4 . 膜材料 2 1 世纪建筑领域发展趋势之一是采用新材料。膜结构的建筑 开发与应 用, 摆脱结构对钢材、 木材、 混凝土等传统材料的依赖, 为建筑 带来一场新 的 革命 。用于膜结构建筑的膜材料是在用纤维织成的基布上涂覆树脂或橡 胶 等制成 的, 高强度聚酯纤维是膜材 的基质 , 保证膜材 的强度 ; 高分子聚 合物 涂层保证膜材的密实性 ; 而惰性材料涂层则主要是保证膜材的 自洁性。 膜材 料与金属、 木材等建筑材料不同, 它具有柔软性、 透光性等特性, 而且膜材料 的基布 是织物, 由于织物径 向( 经纱) 与纬向 ( 纬纱) 的特性不 同, 因而膜材料 是一种异 向型非线性材料。 基布主要承担膜材料的抗拉 、 抗撕裂等力学特性 及防火性、 耐久性、 自洁性、 染色性及膜材料与膜材料的融合性等特性。 目前, 膜材料建筑 中最常用的材料主要有聚 四氟 乙烯 ( P TF E ) 膜材 、 聚 氯乙烯 ( P vc) 膜材和加面层 的P VC 膜材 : P VDF 膜材 ̄ I I P V F 膜材 。 P T F E 类膜材料商 品名 叫特氟 隆( T e l f o n ) , 是在玻璃纤维布基上敷聚 四 氟乙烯树脂 ( 简写P T F E ) , 树脂含量大于9 0 %, P TF E 膜的特 性是耐 久性 、 防火 性与防污性 高。但P T F E 膜与P V C 膜 比较 , 材料费与加工费高, 且柔软性低 , 在施工上为避免玻璃纤维被折断, 必须有专用的工具与旆工技术 。 P vc 类膜材料的布基织物为聚酯或聚氨酯等, 涂层为P VC 树 脂, 或氯 丁 橡 胶类物 质 , 一般 另加有 聚氟 乙烯 ( P V F ) 或 聚偏 氟 乙烯 ( P V D F ) 类面 层 P V C膜材在材料及加工上都 L B P T F E 膜便宜 , 且具有材质柔软、 易施 工的优 点, 但在强度 、 耐用性、 防火性等性能上较P TF E膜差 。为 了改善P VC膜材 的 耐火性及防污性,近年来已研发出以氟素系树脂于P VC涂层材的表面处 理 上做涂层。
充气式腰结构历史回顾及现状

取得 了不少经验
1 9 6 7
年第
r
一
届 国 际 充 气 结 构 会 议 在 德 国 斯 图 加 特
e r m
a n
维敷聚 氯 乙烯涂层 制品
网约束
,
,
由于 采 用 超 椭 圆 形 环 梁 和 斜 对 角 索
,
( S
t Ut t g a
t
,
G
Y
,
) 召 开
,
这 无 疑 给 充气 结构 的发
这 就 大 大地 减 小 了 环 梁 中 的 弯矩
。
使 得 建 设 投 资预
Ka
w
展 注 入 了兴 奋剂
。
随后
各 式 各样 的 充 气膜 结 构 建筑 出现
7 0
‘
算大幅度地下 降
其次是川
口 卫
( M
a m o ru
a
g
u c
hi
) 设
在
J
a
1 9 7 0
年 日本大 阪世 界博览会上 (
,
EX P O
v
,
O
s a e
ka
e r
,
计 的香肠 气 胀 ( 囊 ) 式膜结构 日本富±馆 ( 图3 )
一
各 管拱 间 由0 5
m
宽 的环 行 水
8 3 15
m
椭 圆 形 室 内气 承 式 膜 结 构
膜材料为玻玻纤
起
。
74 cf d
维普资讯
性又 在特 氟隆涂层 里 加 入 涂
一
1O
微 米粒径 的玻璃球
,
并在底层
层硅
,
以抗 抵 渗水
充气膜结构的受力分析

充气膜结构的受力分析
膜结构车棚采用的充气膜结构技术,其受力分析为解决气枕式充气膜结构在荷载作用下的变形问题,采用非线性有限元方法对气枕式充气膜结构进行形态分析的基本方法。
气忱式充气膜结构的形态分析分为找形分析和找态分析两个阶段,由此可得到满足相应要求的几何模型与应力状态.
假设密封气枕内质量一定的气体满足理想气体状态方程,在荷载作用下,内压随着体积的变化而变化。
给出在一定压力作用下半球状气枕的验证算例并与材料力学中给出的理论解进行比较;基于该方法,另对气枕式充气膜结构在不同外荷载作用下的受力状态进行分析并给出相应的算例,计算结果表明采用理想气体状态方程可以模拟在外部荷载作用下气枕的变形、应力状态以及内压变化情况,且是合理有效并具有较高的准确性。
张拉膜结构的找形采用动力松弛法,对膜结构找形分析时,为了防止节点的聚集以获得更精确的膜曲面,提出了一种新的控制网格变形的找形技术。
膜单元采用平面三角形单元描述,在单元每两节点间引入了与单元边长变化速率成正比的阻尼项,通过阻尼项产生的节点力来控制网格在找形过程中的变形,对悬链面找形时发现,当黏性系数不大于0.7时,动力松弛法收敛,网格节点分布较无阻尼时均匀。
对Scherk-1ike曲面找形时发现,能够控制网格变形且满足收敛性的黏性系数的上限为1.5。
此方法能够有效地解决膜结构找形分析中网格的大变形问题,保证了单元密度,尤其是克服了曲率较小处网格过于稀疏的缺陷。
文章来源:/news_show_1629.html
/employ.asp。
充气膜结构的找形分析和裁剪分析

之后,充气膜结构建筑相继出现在大中型体育场馆以及展览场馆中,得到世人的瞩目以及束自社会更多的关注.其中典型的有:1973年美国加利福尼弧州圣兜拉勒人学活动中心(图1.3)、1975年美国密歇投州庞蒂亚克“银色穹项”、】988年建造的东京后乐园棒球馆(图1.4)等等。
圈1.1富十馆
H1.2J、岛巨浪馆
图1.3圣克拉勒大学活动中心
图1.4东京后乐园棒球馆
然而,充气膜结构作为大跨度体育场馆屋顶,由于在恶劣天气时维护不当,曾出现过多次事故。
轻者屋面下瘪,重者膜材被撕裂,砸坏了下面的设旌,这些事故虽然只造成了一些财产损失,并没有人员伤亡,但在公共建筑中屋面问题,还是引起了公众的关注。
同时,充气膜结构在使用过程中需要不断能源供应,致使运行维护费用高;空压机与新风机的自动控制系统和融雪热气系统隐禽事故率高:室内过大的超压环境下人体的排汗、耗氧与舒适性等问题没能很好解决,这些甚至导致了人们对充气膜结构提出了疑问。
因此,在上个世纪80。
气体膜技术研究进展

技术推广气体膜技术研究进展刘庆祥张文水(山东科技大学化学与生物工程学院,山东青岛266590)摘要:气体膜技术是利用具有一定特殊性质的功能膜来达到分离、反应、传感、能量转换以及仿生等目的。
随着膜科学技术的迅速发展,气体膜技术受到各企业以及国家的重视与应用,具有广阔的发展前景。
关键词:气体膜技术;分类;应用;展望1气体分离膜1.1压差驱动分离(1)有机高分子膜。
由于各种膜的结构与化学特性的不同,想用统一的理论解释渗透的复杂过程是不可能的。
因而我们通过2种较为典型的膜分离过程介绍其机制。
一是多孔膜,其主要利用各类气体透过多孔膜细孔的速率差异进行分离。
二是非多孔膜,其首先与气体接触,然后气体向膜的表面溶解,导致膜两侧出现压力差,从而使得气体向膜外扩散,实现气体的分离。
目前主要应用于海水淡化、污废处理、医疗、食品、农业、化工等各方面。
(2)无机膜。
顾名思义,其由无机材料制成的半透膜,分为致密膜与与多孔膜2大类:一是致密膜,通过氢的溶解机理透过氢或者离子传导的机理透过氧,从而达到分离的目的;二是多孔膜透过机制与有机高分子膜的多孔膜类似$无机膜技术现在已经趋于成熟,应用已经扩展至食品工业、化学工业、石油化工等领域$1.2浓度差分离(1)渗透蒸发。
渗透蒸发与常规膜分离方式不同,其渗透过程中会出现由液相到气相的相变,当分离物透过膜时,在膜两侧的蒸气分压的作用下,液体混合物部分地蒸发,从而达到分离目的的一种分离技术。
目前主要应用于石油化工、精细化工、医药化工工业$(2)蒸汽渗透$介于渗透蒸发与气体膜分离之间的一种新型膜分离技术,其原理是利用各组分在膜内的溶解与扩散能力的不同,在蒸汽分压差所产生的推动力下,实现混合物的分离。
蒸汽渗透技术在制药、食品、环境工程等工业领域具有广阔的应用前景$(3)液膜分离。
液膜分离是一种新型膜分离技术,其原理利用液膜选择性高与通量大的特点,分别在膜的作者简介:刘庆祥(2000-),男,山东泰安人,本科在读,研究方向:化学工程。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
充气膜结构的研究进展
提要:本文从充气膜结构的结构设计原理入手,综述了其形态分析、荷载分析、剪裁分析等方面的研究现状与发展方向。
关键字:充气膜结构;形态分析;荷载分析;剪裁分析
充气膜结构是以性能优良的薄膜为材料,通过向薄膜构成的密闭空间内充气,利用空气压力支撑膜面,从而形成具有一定刚度、能够覆盖大跨度空间的结构体系。
由于膜材所特有的非线性力学特点以及膜结构整体所表现的柔性、张力与形态的统一性,其结构设计原理显著区别于传统结构,属于大形变条件下应变和应力问题[1]。
主要包括四个阶段:方案设计、形态分析、荷载分析、剪裁分析。
其中,找形分析是基础,荷载分析是关键,剪裁分析是目标和归宿。
有关充气膜结构的主要研究工作也就集中在这三者之上[2-4]。
1形态分析
又称找形分析、找形,目的是寻找满足边界条件和初应力平衡条件的结构形状。
初始平衡态的寻找是形态分析的关键,力密度法、动力松弛法和非线性有限元法是索膜结构初始形态分析的主要方法。
其中,非线性有限元法在我国相关领域内应用最为广泛。
陆鉴恒等人[5]针对膜结构找形中最小曲面的确定问题,采用动力松弛法,对迭代参数进行分析和简化,使迭代参数的简化只跟时间步长有关。
从算例数据可得出,在收敛范围内,迭代次数n随着迭代步时间步Δt的增加大体呈先减少再增加的趋势,最小值在T/4附近。
并发现:a.动态阻尼动力松弛法的两个参数是相互联系的,跟每一时间步质点对应的周期有关;b.参数的取值:虚拟质量为任意常数,时间步长与对应时刻的质点周期对应,取值范围为(0,T/π),建议取T/4左右;c.此方法简化了参数的选择,明确了参数选择的物理意义。
简化虽然增加了迭代的次数,但是在可接受的范围内,且误差比较说明提出的方法计算精度高,结果可靠,值得尝试和进一步研究改进。
东南大学的周树路等人[6] 则针对力密度法的找形过程进行改进,避开其中“力密度”的概念,直接引入膜面应力和索拉力作为初始条件,以节点不平衡力作为控制误差,避免了传统力密度法需要反复试算力密度取值的弊端,使找形计算过程简洁高效。
据此编制找形程序,通过复杂算例验证了该算法的正确性和普适性。
鉴于力密度法原理简单但找形结果往往不能满足精度要求;非线性有限元法结果精度高但存在确定初始坐标问题和非线性系统的收敛问题。
针对这两种方法的不足,温世峰等人[7]在综合以上两种方法后得到了混合法对膜结构进行找形。
从两个实际工程的找形结果来看要比力密度法更精确些,在找形过程上又避免了非线性有限元法建模的繁琐和不收敛问题,而且还加快了平衡迭代的速度,是一种可以有效提高找形精确度和找形速度的简便而切实可行的方法。
表1为三种方法的找形结果对比。
2荷载分析
荷载分析是指在己求得预应力作用下稳定的结构初始形状的基础上,确定膜结构在荷载作用下的应力和位移是否满足要求。
膜结构的控制荷载通常是风荷载和雪荷载,在荷载作用下膜结构的变形较大,且随着形状的改变,荷载分布也在改变,因此要精确计算结构的变形和应力。
在找形分析所确定的初始状态基础上考虑自然和人为的荷载作用。
结构静力分析考虑的主要荷载是风荷载、雪荷载、自重、温度荷载及悬挂荷载。
前面所述的找形分析的三类方法都可以用于索膜结构的静力分析,其中非线性有限元法是最常用的方法。
非线性有限元的基本思想已在上文中详细阐述,这里不再重述。
静力分析非线性方程组的求解主要有增量法和迭代法两种。
膜结构作为一种风敏感型结构,因此流体-结构耦合作用现象在其风致动力响应方面表现非常明显。
刘振华等人[8]针对膜结构本身的特点,给出了流体-结构耦合作用下流体的基本控制方程的ALE(Arbitrary Lagrangian-Eulerian)描述、结构的基本控制方程和求解耦合方程的直接求解算法。
采用Adina软件实现了简单张拉膜结构的流体-结构耦合作用风致动力响应数值模拟,并与已有风洞试验结果进行了比较。
对比结果表明,给出的方法可以准确地计算出柔性结构考虑流体-结构耦合作用的风致动力响应,可为相关的科学研究和工程设计提供理论依据。
表2、表3分别为不同于应力时,位移风振系数与实验结果比较情况。
由于《膜结构技术规程》与工程中现行作法对雪载荷分布形式的考虑存在偏差,田珺等人[9]首先给出根据膜结构期望使用年限重新确定基本雪压的方法,再采用最大熵法可靠度理论计算张拉膜结构在雪荷载满跨堆积和半跨堆积时各节点的最大可能变形(位移),最后利用ANSYS求出相应工况的膜面应力分布,并与现行确定性方法所求得的膜面应力分布做对比分析。
经过研究表明:可以用现行工程设计方法设计膜面承受满跨雪载的工况;但对于雪载半跨分布情况,工程中所用的确定性分析方法对于自重轻、对外荷载敏感的膜结构而言有些偏于不安全。
3裁剪分析
膜结构的裁剪分析就是在考虑预应力的施加分区、薄膜材料的性能、幅宽及单元刨分策略的前提下,寻找合适的裁剪线位置及其分布。
确定裁剪式样下的曲面形体上寻求合理的裁剪线位置及其分布,确定裁剪式样,计算二维膜材的裁剪下料图,设计出合适的裁剪下料图后,就可以据其通过拼接、张拉生成膜结构的空间曲面。
裁剪线的确定受多种因素的影响,几十年来的研究和工程实践中人们使用的裁剪分析法主要有三种:平面切割法、有限元网格法和测地线,其中以测地线为基础来确定裁剪线的方法应用最多。
毛国栋等人[10]针对索膜结构裁剪分析中的测地线生成提出了一种全新的非线性有限元法。
首先根据最小势能原理证明了两端固定的几何非线性等张力索在膜面上自由滑动时的静力平衡位置,即为膜面上两个固定点之间的短程线——测地线;其次提出了在每个索单元节点处添加垂直膜面的足够长度的几何非线性二力杆来保证等张力索能够在膜面上自由滑动,采用非线性有限单元法求解其静力平衡位置。
提出的方法具有思路明确,收敛稳定,计算速度快和易于实现等特点。
图1为测地线计算长度随索投影次数变化图。
4结论与展望
由于充气膜结构有诸如艺术性、透光性、大跨度、自洁性和工期较短等特点[11],使得充气膜结构从其诞生起,就迅速在世界各地发展起来,被广泛应用于体育场馆、展厅、娱乐场馆、旅游设施等建筑物中,具有广泛的发展前景。
在未来,随着材料学和有关其结构设计的研究工作的进一步发展,充气膜结构的应用必将更加广泛。
参考文献:
[1] 曹延波.基于几何非线性有限元的膜结构找形分析[D].郑州大学硕士学位论,2007.
[2] 赵果,张萍.膜结构及其风振控制研究综述[J].山西建筑,2007,32(13):37-38
[3] 胡应诚,满传军.索膜结构的理论基础和分析方法综述[J].山西建筑,2006,32(24):66-67.
[4] 徐宗美.索膜结构形态优化分析与整体协同分析[D].河海大学硕士学位论文.2007.
[5] 陆鉴恒,金康宁.索膜结构的动力松弛找形法参数简化[J].华中科技大学学报,2006,23(1):82-84.
[6] 周树路,叶继红.膜结构找形方法——改进力密度法[J].应用力学学报,2008,25(3):421-425.
[7] 温世峰,支希哲.膜结构找形分析中的混合法[J].计算机仿真,2008,7:341-344.
[8] 刘振华,张其林,楼昕等.膜结构风致动力响应数值模拟[J].工业建筑,2007,37(s):642-645.
[9] 田珺,叶继红.张拉膜结构在雪载荷下的响应及分析方法研究[J].振动与冲击,200827(6):25-31.
[10] 毛国栋,孙炳楠,濮均.索膜结构裁剪分析中测地线生成的非线性有限单元法[J].工程力学,2005,22(2):33-37
[11] 左洪亮,刘丽萍.基于工业设计的计算机三维辅助设计系统[J].机械,2005,32(2):23-25.
[12] 林卫勇,郑建华.索膜结构的发展与应用[J].山西建筑,2008,34(24):106-107.。
