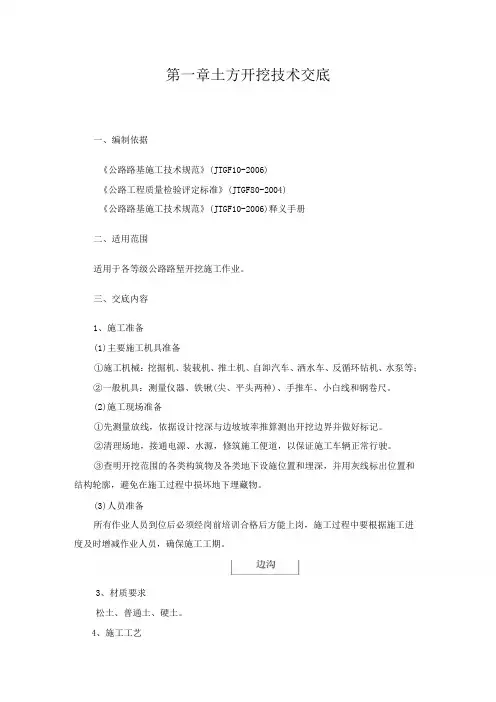

第一章土方开挖技术交底

一、编制依据

《公路路基施工技术规范》（JTG F10-2006）

《公路工程质量检验评定标准》（JTG F80-2004）

《公路路基施工技术规范》（JTG F10-2006）释义手册

二、适用范围

适用于各等级公路路堑开挖施工作业。

三、交底内容

1、施工准备

（1）主要施工机具准备

①施工机械：挖掘机、装载机、推土机、自卸汽车、洒水车、反循环钻机、水泵等；

②一般机具：测量仪器、铁锹（尖、平头两种）、手推车、小白线和钢卷尺。

（2）施工现场准备

①先测量放线，依据设计挖深与边坡坡率推算测出开挖边界并做好标记。

②清理场地，接通电源、水源，修筑施工便道，以保证施工车辆正常行驶。

③查明开挖范围的各类构筑物及各类地下设施位置和埋深，并用灰线标出位置和结构轮廓，避免在施工过程中损坏地下埋藏物。

（3）人员准备

所有作业人员到位后必须经岗前培训合格后方能上岗，施工过程中要根据施工进度及时增减作业人员，确保施工工期。

2、工艺流程

3、材质要求

松土、普通土、硬土。

4、施工工艺

(1)测量放样利用已批复的水准点、导线点定出路线坡顶开挖线、中线及标高控制点。并撒白灰线进行标记。

(2)路基开挖：土方开挖应自上而下进行，分层开挖，不得乱挖超挖，严禁掏底开挖。并在开挖过程中进行边坡修整。

(3)路床整修：用人工配合平地机对开挖完成后的路床进行整平、整修，

(4)压实：用压路机对基床进行压实，如基床土过湿、过干，则要进行翻拌晾晒，或洒水。

(5)排水边沟：路床排水边沟要及及开挖及施工作。

(6)路堑边坡防护：在路堑开挖以后要及时施作路堑边坡防护，保持边坡的稳定性。

(7)质量检验：路堑开挖完成后应先按规范要求进行自检，自检合格后报监理工程师验收。

四、施工要点

1、应先完成临时排水设施，确保施工作业面不积水；截水沟应与排水系统连接顺畅，确保水流通畅。

2、可作为路基填料的土方，应分类开挖、分类使用。非适用材料应按设计要求或作为弃方按相关的规定处理。

3、进行路基开挖时，基于实际情况，如需修改设计边坡坡度、截水沟和边沟的位置时，应及时按规定报批。边坡上稳定的孤石应保留。

4、开挖至零填、路堑路床部分后，应尽快进行路床施工；如不能及时进行，应在设计路床顶高程以上预留至少30cm 厚的保护层。原有耕地及人工填筑的场地，应清表回填，填筑前进行夯（压）实，清表厚度为 30cm，路基基底压实度（重型）不小于 90%；

5、挖方路基路床顶面终止高程，应预留因路床基底压实而产生的下沉量，其值通过试验确定。

6、路床施工前，应先开挖排水边沟，防止边坡雨水危害路床部分；路床需要换填时，应按设计要求进行，其压实度应满足《公路路基施工技术规范》 (JTG F90—2015)的指标要求。

7、当路床土含水率高或为含水层时，应采取设置盲沟、换填、改良土质、土工织物等处理措施，路床填料除应满足规范要求外，还应具有良好的透水性能。

8、路床表层以下为非适用土、含水层、不满足CBR 值材料或整理完成的路槽测试弯沉值不合格时，应换填符合路基强度的土。。

9、填挖交界处应挖台阶与填方路堤相衔接，台阶宽度不宜小于压路机碾压宽度，路床顶面衔接长度不宜小于5m。

10、弃土场设计首先将原地表土清理堆放一边，坡面采用植草防护，坡脚设置矮挡土墙或拦渣坝。对利用支沟弃土，弃土场顶部根据设计流量，设置人工沟渠，采用 M7.5 浆砌片石铺砌。弃土场底部设置排水渗沟。全线对弃土场顶部均进行整平，回填清表土返耕或绿化。弃土场压实度要求不小于90%。

11、土方路堑开挖应根据地面坡度、开挖断面、纵向长度及出土方向，结合土方调配距离，选用安全、经济的开挖方案。

12、路堑坡脚是应力集中部位，为减小对其扰动，挖方及挡墙基坑施工，应分段间隔实施，开挖一段，防护一段，间隔施工；避免在土体较湿时大段落开挖及护墙基坑开挖。

（1）对汇水较大的挖方边坡开挖前，应首先完成堑顶截水沟施工，整平夯

实堑顶坡面，严防雨水浸入坡体或破坏坡面；对危及路基安全的冲沟水应及引排出路基以外。

（2）应避免在深路堑路段土体较湿时大段落挖方及开挖护墙基础；同时，施工过程中应加强巡视监测，发现堑顶开裂或坡体移动等异常现象，应立即采取措施，以保证施工的安全。

13、当地面横坡陡于1:5时，路基基地应开挖宽2m，内倾坡度为2%-4%的台阶。

五、质量检查及检验标准

1、施工前，应对设计提供的弃土方案进行现场核对，若有疑问，应及时处理。

2、弃土不得占用耕地。

3、沿河弃土不得影响排洪、通航，不得加剧河岸冲刷。不得向水库、湖泊、岩溶漏斗及暗河口处弃土。禁止在贴近桥墩台、涵洞口处弃土。

4、沿线弃土堆设置应符合设计要求；设计无要求时应符合下列规定

①弃土应相对集中堆放，并与周边环境相协调，严禁随意处理。

②弃土堆的几何尺寸、压实程度、位置应保证路基边坡和弃土堆自身的稳定。弃土堆的边坡不陡于1:1.5，顶面向外设不小于2% 的横坡，其内侧高度不宜大于3m。

③在地面横坡陡于1:5的路段，不得在高于路堑边坡顶的山坡上方设弃土堆。

④在山坡上侧的弃土堆，应连续而不间断，并在弃土堆上侧设置截水沟。山坡下侧的弃土堆，应每隔50～100m设宽度不小于1m的缺口排水，排水主流方向不得对地面结构物及农田等造成不利影响，必要时可设人工沟渠导引排水。弃土堆坡脚应进行防护和加固。

5、弃土应按设计要求进行压实。

6、应按设计要求及时完成弃土场的防护、排水工程。
