桥梁工程承台及墩身施工ppt课件
第一章桥梁墩台构造
在多孔拱桥中，为防止一孔破坏而引起其 它孔的连锁反应，每隔3-5孔应设单向推力墩。
中小跨径拱桥可采用下列形式的 单向推力墩：
(1)普通柱墩加设斜撑及拉杆的单向推力墩
这种单向推力墩是在普通墩柱上对称增设
一对预应力混凝土斜撑(图4-1-13)。
1- 立柱 2- 斜撑
V H 1 2
3- 拉杆(用预应力)
两端倾斜地加筑三角垫层，以使上部结构在桥面 形成排水横坡。
对于大跨径的桥梁，需在墩顶上设置钢筋 混凝土支承垫石(图4-1-2)，支座要放置在支承 垫石上。
15~20cm
1
1-支座
2
2-墩帽
图4-1-2 墩帽支撑垫石
顺桥向的墩帽宽度b：
b≥
f
a 2
a 2
2c1
2c2
式中：f ——相邻两跨支座的中心距；
侧墙用以连接路堤并抵挡路堤填土向两侧 的压力，当其尺寸满足规范要求时，可按U形 整体截面验算截面强度，否则按独立挡土墙验 算。
桥台两侧设有锥形护坡，锥形的坡度一般
由纵向(顺路堤方向)为1：1逐渐变至横向为1： 1.5。锥坡的平面形状为1/4椭圆。
锥坡用土夯筑而成，其表面用片石砌筑。锥 坡下缘一般与桥台前墙的下缘相齐。
河床铺砌层
支撑梁
20 20 20
60
支承梁底座(尺寸单位：cm)
5．锚碇板式桥台（锚拉式）
锚碇板结构由锚碇板、立柱、拉杆和挡土板 组成。
挡土结构包括：锚碇板、拉杆、挡土板和立 柱。
（1） 分离式
构造见图，台身与 锚碇板、挡土结构分 离，台身承受桥跨结 构传来的竖向力和水 平力，挡土结构承受 土压力。
5. 柔性排架桩墩

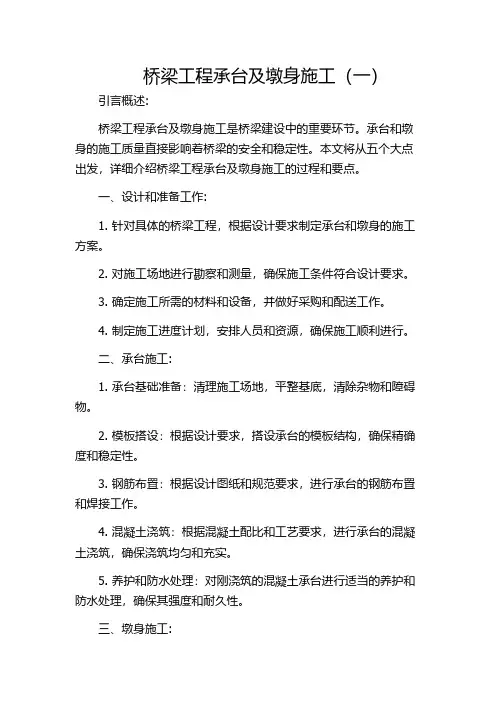

桥梁工程承台及墩身施工(一)
桥梁工程承台及墩身施工（一）引言概述:桥梁工程承台及墩身施工是桥梁建设中的重要环节。
承台和墩身的施工质量直接影响着桥梁的安全和稳定性。
本文将从五个大点出发，详细介绍桥梁工程承台及墩身施工的过程和要点。
一、设计和准备工作:1. 针对具体的桥梁工程，根据设计要求制定承台和墩身的施工方案。
2. 对施工场地进行勘察和测量，确保施工条件符合设计要求。
3. 确定施工所需的材料和设备，并做好采购和配送工作。
4. 制定施工进度计划，安排人员和资源，确保施工顺利进行。
二、承台施工:1. 承台基础准备：清理施工场地，平整基底，清除杂物和障碍物。
2. 模板搭设：根据设计要求，搭设承台的模板结构，确保精确度和稳定性。
3. 钢筋布置：根据设计图纸和规范要求，进行承台的钢筋布置和焊接工作。
4. 混凝土浇筑：根据混凝土配比和工艺要求，进行承台的混凝土浇筑，确保浇筑均匀和充实。
5. 养护和防水处理：对刚浇筑的混凝土承台进行适当的养护和防水处理，确保其强度和耐久性。
三、墩身施工:1. 墩身基础施工：清理和平整墩身基础的施工场地，进行基础的浇筑和加固工作。
2. 墩身墙体搭建：根据设计要求，搭建墩身墙体的模板结构，确保稳定性和精确度。
3. 钢筋布置和混凝土浇筑：根据设计图纸和规范要求，进行墩身墙体的钢筋布置和混凝土浇筑。
4. 养护和防水处理：对刚浇筑的混凝土墩身进行适当的养护和防水处理，确保其强度和耐久性。
5. 收尾工作：拆除模板和清理施工现场，进行墩身质量检验及验收。
四、施工安全与质量控制:1. 安全措施：严格执行安全规程，保障施工人员的安全，包括使用安全装备和设施等。
2. 质量控制：通过施工过程中的检查和测试，确保承台和墩身的质量符合设计要求和相关标准。
3. 环境保护：合理处理施工产生的废弃物和污水，确保施工现场的环境保护工作。
五、总结:桥梁工程承台及墩身施工是桥梁建设中至关重要的一环，需要进行详细的设计和准备工作，在承台和墩身的施工过程中，要注意质量控制和施工安全，同时对施工现场进行环境保护工作。
港珠澳大桥承台墩身工厂化预制施工技术课件
目录
• 引言 • 预制施工技术概述 • 港珠澳大桥承台墩身预制施工方案 • 预制施工技术实施过程 • 预制施工技术在港珠澳大桥的应用效果 • 未来预制施工技术的发展趋势
01
CATALOGUE
引言
项目背景
01
港珠澳大桥是中国境内一座连接 香港、珠海和澳门的超大型跨海 通道，位于中国广东省伶仃洋海 域。
构件运输
采用专业的运输车辆，将预制构件从生产现场运输到施工现场，确保运输过程 中的安全和稳定。
构件存储
在施工现场建立预制构件存储区，对构件进行分类、标识和堆放，确保存储过 程中的质量和安全。
预制构件的安装与连接
安装准备
对施工现场进行清理和平整，确保安 装前的准备工作到位。
安装定位
根据设计图纸和施工要求，对预制构 件进行精确的定位和固定。
预制施工的优势与挑战
优势
提高施工效率、降低成本、减少环境 污染、提高工程质量等。
挑战
预制构件的运输和拼装难度较大、需 要高精度制作和安装技术、对施工现 场的条件要求较高等。
03
CATALOGUE
港珠澳大桥承台墩身预制施工方案
施工前的准备
现场勘查
施工设备与材料准备
对施工现场进行实地考察，了解地形 、地质、水文等条件，为后续施工提 供基础数据。
对工程进度的贡献
预制施工技术的应用，使得承台墩身 的预制工作可以在工厂内完成，大大 缩短了现场施工的时间，从而加快了 整个工程的进度。
预制构件的标准化生产，使得施工过 程中的构件替换和维修变得更为便捷 ，减少了因维修造成的工期延误。
通过工厂化预制，可以提前完成部分 工作，减少了现场施工中可能出现的 问题和延误，进一步保证了工程进度 。
桥梁工程标准化施工过程图文详解
桥梁工程标准化施工过程图文详解桥梁工程钻孔桩、承台、桥墩这三个最重要的部分到底该如何施工呢？1钻孔桩一、施工准备•开工前，应完成“三通一平”、设计文件审核、原材料及其试验、设备选型、劳动力组织、开工报告等。
施工放样采用2〞级精度的全站仪或GPS RTK进行，采用S3级水准仪进行高程测量，放样后插打护桩，护桩应牢固稳定有防护。
钻孔设备根据施工现场地质情况及进度等合理选择，优先选用旋挖钻及循环钻机。
二、护筒埋设•护筒顶面应高出施工水位或地下水位2m,并高出施工地面0.5m。
对于砂土和粉土等透水地层，用黏土换填至护筒刃脚下不少于0.5m，护筒直径大于设计桩径20～30cm，长度一般不小于2米，壁厚不小于10mm，护筒护筒埋设垂直，底部和四周所填黏质土必须分层夯实，顶部严禁承受荷载。
三、泥浆制备注：上图为旋挖钻机泥浆池设置标准，回旋钻机泥浆池设置为每两个墩位设置一处泥浆池，泥浆池尺寸同上。
•泥浆由水、黏土（或膨润土）和添加剂组成。
黏性土地层泥浆比重为1.05～1.20，黏度16s～22s；砂性土地层泥浆比重为1.20 ～1.45,黏度为19s～28s。
泥浆池防护：泥浆池四周采用定制防护栏杆进行防护，防护栏采用拼装式，立杆高1.5米，网片尺寸高1.2m×宽2.0m，表面涂刷红白相间油漆。
防护栏安装在挡土埝顶部，防护栏距离基坑边缘不小于0.5m，泥浆池内部采用塑料布对坡面进行防护。
泥浆池围栏安装完毕后在四角安装夜间警示灯，警示灯采用LED干电池供电形式。
四、钻孔•钻机就位：检查场地及钻机主要机具的安装情况，钻头、钻杆垂直度、中心位置等符合要求后，才能准备开始钻进。
•对中：钻机就位后，利用护桩恢复桩位中心，人工配合机械钻头对准桩中心，偏差不得大5cm。
钻进：孔内注入制备好的泥浆后下钻头开始缓慢•钻进，钻进过程中随时检测泥浆比重，按照设计要求留取钻渣渣样。
渣样盒内分为10*10*10CM方格五、终孔、清孔及检查•钻孔达到设计高程孔位后，对孔深、孔径、孔位和孔形、孔底地质情况进行检查。
桥梁桥墩施工课件
2128 6．薄壁墩 (1)钢筋混凝土薄壁墩 钢筋混凝土薄壁墩是一种新型桥墩，截面形式有板壁形、I形、箱形等，圆
形的薄壁空心墩也是钢筋混凝土薄壁墩的类型之一。板壁形的薄壁墩构造简单、 轻巧、圬工体积少，适用于地基承载力较弱的地区。薄壁墩的高度一般不大于 7m，由于墩身受压受弯，因此要配
有适量的受力钢筋和构造钢筋。如图为我国已建成的薄壁墩的实例。该桥桥 墩中距14.1m，墩高4.8m，墩厚0.35m，墩厚为高度的1/13.7。薄壁墩与排架桩 墩比较，圬工用量多，但对漂流物及流冰的抵抗能力要强些。一字形薄壁墩在墩 位的横向也可做成v形、Y形或其它形状。
7128
奉浦大桥是上海市南北快速干线道路上的一座特大型桥梁。 主桥为五跨预应力混凝土连续梁桥，125m主跨支点处梁高7.0m，跨中梁高 2.8m，梁底 按二次抛物线变化。箱梁横断面采用单箱单室，仅在支点处设置横隔板。采用三向预应 力配筋。下部结构水中墩为高桩承台薄壁墩，承台采用钢套箱围堰施工，并设置有钢飘 与橡胶护航装置的防撞安全系统。
5128
国家重点工程——赣龙铁路全线最高桥墩 松头江特大桥桥墩
该桥墩高98米
612３8 .柱式墩
盖梁
盖梁
柱式桥墩
柱 扩大基础
盖梁 柱
承台座板 桩
柱
系梁
桩 桩柱一体式
构造：墩身为柱，下面配桩 或刚性扩大基础，有时采用 桩柱一体为桩柱式。
桩柱式
7128
特点： 1.轻巧，圬工量小。
2.必须采用钢筋砼或预应力混凝土，特别是单柱式必须采用预应 力混凝土。
5128
6128
BO莱茵河桥宽39.7m，主梁横截面由两个箱梁和一块正交异性板组成。 支座处梁高9m，跨中4.2m，相应的细长比分别为1:26和1:55。该桥采用变高度腹板，以 满足通航要求。
铁路承台墩身施工技术课件PPT(30张)
《铁路桥涵 工程施工质 量验收标准》 TB104152003
构成 检验 批的 控制 项目
2 承台施工 1 施工工艺
基坑开挖
桩头破除
垫层浇筑 钢筋绑扎 模板安装
混凝土浇筑
2 承台施工 2 基坑开挖
基坑放坡坡度
2 承台施工 2 基坑开挖方法
钢筋绑扎——综合接地钢筋 2、剪刀撑杆件接长应采用搭接，搭接长度不应小于1m. 《铁路混凝土工程施工质量验收标准》（TB 10424-2010） 1、围栏圆钢∅20、吊篮预埋U型螺栓、踏梯预埋圆钢∅ 22，端栏杆预埋圆钢∅16； ②将墩身和承台接触面在混凝土强度达到2. 1、扫地杆距离地面高度不应超过40cm。 桥墩中应有2根竖向接地钢筋，一端与承台连接钢筋连接，另一端与墩帽处的接地端子连接。 养护期间，混凝土芯部温度不宜超过60℃，最高不得大于65℃，混凝土的芯部与表面温度之差、表面温度与环境温度不宜大于20 ℃ （梁体混凝土不宜超过15 ℃ ），养护用水温度与混凝土表面的温度之差不得大于15 ℃ 。 ≥4d（5d）HRB400 5MPa）后,应及时拆模，并用砂轮机切除拉杆并用砂浆对拉杆头进行抹面。 《铁路混凝土工程施工质量验收补充标准》TB10424-2010 当工地昼夜平均气温高于30℃，应采取夏季施工措施。 垫层浇筑应该比承台宽15~20cm ≥10d（HRB400）
承台墩身施工
12
13
14
15
16
❖ 2、钢筋制作、安装 ❖ ❖❖2机)钢械1钢)筋从连筋焊事接绑接钢，扎接筋焊应头加缝在采工长垫用的度层双操不达面作得到焊人小设或员计必强须度持75证%上后岗进。行。
于5d；“同一截面”内同一 根钢筋上接头不得超过1个， 即分段后的钢筋接头应相互 错开，保证同一截面内的接 头数目不超过主筋总数的 50%，接头错开间距不小于 35d（d为钢筋直径），且不 得小于50cm。
1
第一章 承台施工
❖ 承台指的是为承受、分布由墩身传递的荷载，
在基桩顶部设置的联结各桩顶的钢筋混凝土平台
2
3
4
承台施工流程
桩间挖土 （基坑开挖）
承台高程控制
桩头凿除
剥出主筋
浇筑砼垫层
5
承台钢筋绑扎
施工工序
❖1 基坑开挖 ❖1.1 测量定位
❖ 施工测量中用坐标放样法确定承台的四个角点； 承台中心位置用十字线护桩。距承台最近的护桩 与承台基坑上口的距离保持1.5～2.0m之间。方 向确定后用混凝土包桩进行保护，并作好标识。 做好开挖水平桩，根据开挖深度、开挖坡度确定 开挖边线，并向外延展1m作为施工作业面。
24
实体墩台施工工艺图
25
❖ 1、墩柱施工准备
墩身施工前应先调整墩身预埋在承台中的钢筋， 使其直顺。敲掉预埋筋上的水泥浆。
26
❖ 1、墩柱施工准备
保证模板支设一次到 位：模板底部定位时 通过墩柱中心线，量 取模板距钢筋笼的距 离，然后在钢筋笼底 部点焊定位钢筋，均 匀设在钢筋笼四周， 确保模板定位准确。
6
承台施工
❖ 1.2基坑开挖 ❖ (1)施工时必须按交底中承台基坑断面尺寸进行基
承台施工 PPT
目前，较新的观点指出：所谓大体积混凝土，是指其 结构尺寸已经大到必须采用相应技术措施、妥善处理内外温度差 值、合理解决温度应力、并按裂缝开展控制的混凝土。
• 桥梁工程大体积砼常出现的部位：
•
桥大直径桩基础、桩基础承台、连续梁桥的墩台梁等
。
大体积砼与普通砼的区别 大体积砼与普通砼的区别表面上
看是厚度不同，但其实质的区别是由于混凝土中 水泥水化要产生热量，大体积混凝土内部的热量 不如表面的热量散失得快，造成内外温差过大， 其所产生的温度应力可能会使混凝土开裂。
• 美国混凝土协会（ACI）规定：“任何就地浇筑的大体积混凝土 ，其尺寸之大，必须要求采取措施解决水化热及随之引起的体积 变形问题，以最大的限度减少开裂”。
• 日本建筑协会标准（JASS5）中规定 ：“结构断面最小尺寸在 80cm以上，同时水化热引起混凝土内的最高温度与外界气温之差 ，预计超过25℃的混凝土，称之为大体积混凝土。”
作
用
施
工
流
程
承
注意事项
承台作用
桩基础
桩基 承台
承上启下。 承台把几根，甚至十几根桩联 系在一起形成桩基础。
承台 软弱土 层 基桩
承台施工工序 1、基 坑 开 挖 2、桩 头 凿 除 3、桩 身 检 测 4、钢 筋 绑 扎 5、模 板 安 装 6、混凝土浇筑
基坑开挖边线
63
分层浇筑 ② 分段分层：适用于厚度不大而面积或长度较大的结构。
64
分层浇筑 ③ 斜面分层：适用于结构长度超过厚度3倍的基础
65
外保内降
外保内降
抹平
浇筑
覆盖草袋保 温
泵管
施工 缝
覆盖塑料膜保 湿
先下围堰并在其上设工作平台施工基桩
14-引桥承台(桩帽)、系梁及墩身施工
引桥承台（桩帽）、系梁及墩身施工方案一、概述B标引桥起于K9+387.50m，止于K9+990.00m，全长602.50m。
引桥基础为桩基础，承台为280×280cm的正方形，厚度为150cm。
1~12#桥墩墩身设计为150cm×100cm的矩形断面，13~19#墩墩身为为150cm×120cm的矩形断面，并在承台处将两桩基础用横系梁（950cm×100cm×150cm）联接。
二、施工程序→→→↓↓三、承台（桩帽）施工1、基桩验收在基桩施工完成后，浇注的水下砼达到14d 强度后，就可进行超声波无损伤检测基桩的成桩质量。
成桩检验合格后方可进行后续施工。
2、承台基坑开挖在基坑开挖前，先在地面上放出墩台中心及其纵横轴线，并在纵横中心线分别钉8个护桩。
如下图所示：基坑开挖放样示意图根据轴线及基坑的长和宽（340cm ）放出基坑开挖的边线。
基坑采用人工开挖的方式，开挖断面图如下图所示：基坑开挖断面图（1） 基坑开挖断面图（2）如果地下水位在承台底标高以下，则采取第一种断面开挖形式，如果地下水位在承台底标高以上，则采取第二种断面开挖形式。
同时还要进行地下水降水处理，以利于施工。
3、破桩头基桩浇注完后，立即进行了桩头处理即除去了桩顶部松散砼（100~200cm）并进行了振捣，使桩顶仅比设计桩顶标高高了约20cm，因此在绑扎承台钢筋时，应把这一层打掉，采用风镐或人工凿除，并凿毛，清理干净，以利于和承台砼的粘结。
（加一层1:2水泥砂浆以利于连接1~2cm）。
监理工程师检验。
4、清底、铺垫层当基坑开挖到设计标高，并进行桩头处理后，进行清底，平整，夯实并用砼做好垫层（5cm厚），兼做承台（桩帽）的底模板。
监理工程师检验。
5、放样，钢筋绑扎，预埋筋的设置在基桩顶和垫层上放出墩台中心及其纵横轴线作为安装承台，系梁组合模板浇注承台，系梁的依据。
承台（桩帽）钢筋绑扎应按照设计图要求施工，同时还要预埋墩身模板限位钢筋。
桥梁墩台与基础PPT课件
(二)轻型桥台—2.锚定板桥台
▪ 1)分开式：台身与锚定结构分开,土压力全部由锚定结 构承受,台身仅受桥跨传来的竖向压力和水平力,相当 于一个桥墩的作用。
➢ 特点：受力明确, 但构件较多,且施工工艺较繁, 操作也不方便。
▪ 2)整体式锚定板桥台的另一种形式是将台身和挡墙合 为一体。
➢ 特点： 它的构造简单, 施工方便, 材料也较省,但台顶位移尚 难以较精确地计算
▪ 方法：
➢ 1.将桩尖下至土层深处； ➢ 2.再在桩顶灌注混凝土承台,使基桩
与承台形成整体结构； ➢ 3.然后在承台上砌筑墩台身。
▪ 优点：
➢ 既可将荷载传至土层深处,又可减 少基坑开挖量和实体基础的圬工量。 因而桩基础是一种常用的深基础.
40
三、桩基础
▪ 桩基分打入桩和钻(挖)孔桩两种： ▪ 打入桩
第十五章 桥梁墩台和基础的 分类与构造
1
第一节 桥梁墩台和基础的作用
▪ 桥梁的下部结构——桥墩、桥台和基础。 ▪ 它们的基本作用——支承桥跨结构。
➢ 桥墩——支承着相邻的两孔桥跨,居于全桥的中间部位。 ➢ 桥台——居于全桥的两端,它的前端支承着桥跨,后端与
路基衔接,支挡台后路基填土并把桥跨与路基连接起来。
??在特殊情况下在特殊情况下采用上述四种基础类型均不能解决问题时采用上述四种基础类型均不能解决问题时可考虑沉井内加管桩可考虑沉井内加管桩或桩群外加沉井或桩群外加沉井气压沉箱等基气压沉箱等基?当沉井刃角落在倾斜岩层面时当沉井刃角落在倾斜岩层面时为增加稳定为增加稳定抗滑动抗滑动可在可在刃角内圈加设钻刃角内圈加设钻挖挖孔桩的办法
7
桥梁破冰棱和桥墩防船撞设施
对于受冰压力影响的桥墩,还应考虑设置破冰棱
破冰棱
桥梁下部结构(承台、墩柱、盖梁及桥台)施工
第一页，共二页市政基础设施工程施工技术交底记录编号：市政施管—10工程名称佛山市南海区桂澜路（桂平路至海八路）改造工程承包单位北京市市政二建设工程有限责任公司分包单位/交底单位北京市市政二建设工程有限责任公司交底日期年月日交底范围桥梁下部结构（承台、墩柱、盖梁及桥台）施工交底人交底内容：桥梁下部结构（承台、墩柱、盖梁及桥台）施工1、承台施工⑴、钢筋、模板①承台所用钢筋在钢筋加工场地集中加工，现场绑扎，钢筋的加工和绑扎严格按照设计和施工规范规定施工。
主筋采用闪光对焊，并与桩基主筋依次对正焊牢。
②钢筋骨架上按纵、横间距0.8～1.2m 拴设同标号砂浆垫块保证保护层厚度，浇筑混凝土时随浇随摘，保证混凝土拆模后表面无垫块痕迹。
③模板采用组合钢模板，模板缝使用吹塑纸嵌填并用腻子或建筑密封胶填满打平，保证接缝平整，严密不漏浆。
⑵、混凝土浇筑①混凝土采用商品混凝土，自动搅拌车运输，一次整浇，振动棒捣实。
②混凝土浇筑期间，设专人检查支架、模板、钢筋和预埋件等的稳固情况，发现松动、变形、移位时，及时处理。
⑶、施工作业要点a、模板采用钢筋卡具固定牢靠。
b、混凝土搅拌站严格控制水灰比与坍落度。
c、混凝土灌筑前应对钢筋、模板、预埋件、墙体拉结筋等规格、尺寸、数量、位置及牢固、垂正情况进行细致检查，经监理确认，作好隐蔽工程检查验收记录。
d、混凝土浇筑分层进行，连续整浇，振动棒快插慢拔。
f、达到设计强度的40%以上方可拆模，拆模后罩塑膜养护。
2、墩台柱及盖梁、台帽施工⑴、施工方法选择墩台柱、盖梁模板均采用大块定型钢模。
为保证墩身施工的中线和垂直度，在每次立模时检查和调整模板顶口四角标高和坐标，使四角水平，位置准确，以利于下一节段混凝土的立模。
组拼后的模板用全站仪调整横纵方向及垂直度，用缆风绳加固保证混凝土施工时无扰动。
盖梁的模板采用大面积钢模板，支架选用抱箍牛腿石托架或WDJ 型碗扣式多功能脚手架。
桥台与墩柱采用一模到顶方法浇筑。
桥梁工程承台及墩身施工ppt课件
• 模板要求
• 模板安装及加固严格按照设计要求进行施工，做到线形顺直，棱 廓明确，加固稳定，防止跑模，保证位置及结构尺寸准确。在承 台四周搭设施工平台，便于模板安装及混凝土浇筑。为减少模板 拉杆损耗施工时在将拉杆通过想当直径的PVC管包裹，拆模后将 拉杆抽出重新再次利用。但在以往的施工中抽出拉杆较困难。故 会在承台通长钢筋上焊接拉杆。
• 2.4模板安装
• 本标度桥墩采用模板厂家定制的成套组合定型模板施工。
• ⑴模板在安装之前要先按照模板拼装方案现场进行模板的试 拼。检查模板的接缝，同时对模板按照模板数类型进行编号。
• ⑵模板拼装前都必须经过精细的处理。
• 打磨：对每块模板使用砂纸、砂轮进行打磨，除去模板表面 铁锈以及水泥浆的痕渍，使模板上没有杂质。打磨2-3遍后用毛 巾进行除尘，要擦拭干净；擦拭干净后在模板面上覆盖2cm厚水泥 砂浆进行深度除锈（对未处理玩的贴须进行充分氧化）覆盖3天 后，对砂浆进行剥离，剥离时用小锤轻轻交际，使其慢慢脱落后， 对模板进行二次打磨除锈，打磨用抛光球打磨后，用不掉毛的抹 布进行擦拭，擦拭干净后进行验收，验收眼观手摸，验收要求： 无锈蚀、面板光滑。无毛刺、无阬窝麻面。
• ⑶涂刷脱模剂：用刷子将脱模剂均匀涂刷在模板表面，刷完后上 面覆盖薄膜保护，防止尘土污染。
• ⑷根据墩身施工放养，用吊车按模板编号自下而上进行模板安装。 首先应清理模板拼装场地及吊车停放场地。吊装后，要检查模板 的垂直度，垂直度用吊锤检查。为控制其中位置，可在墩身顶面 预埋钢筋对模板定位。底层模板安装前应对模板底部用砂浆找平 处理，保证模板底部在同一水平面上，防止模板错台或漏浆。用 空压机把墩身范围内墩身凿毛面吹干净，以保证混凝土良好的粘 结性。
桥梁工程墩台施工工艺精讲讲义78页(PPT 附施工照片)
四、无承台大直径钻孔埋入空心桩墩施工
无承台大直径钻孔埋入空心桩墩系由预钻孔、 预制大直径钢筋混凝土桩墩节、吊拼桩墩节并用预 应力后张连接成整体、桩周填石压浆、桩底高压压 浆、吊拼墩节、浇筑或组装盖梁等部分组成，它综 合了预制桩质量的可靠性、钻孔成桩的工艺简单、 成本底、适应性强等优越性；摒弃了管柱桩技术设 备复杂、成本高、不易穿透砂砾层、桩易偏位及钻 孔灌注桩桩身质量难以保证等缺陷，是集当今桩基 先进施工技术之大成。
3．混凝土浇筑： 墩台身钢筋的绑扎应和混凝土的灌筑配合进行。 在配置第一层垂直钢筋时，应有不同的长度， 同一断面的钢筋接头应符合施工规范的规定，水平 钢筋的接头，也应内外、上下互相错开。 钢筋保护层的净厚度，应符合设计要求。如无 设计要求时，则可取墩台身受力钢筋的净保护层不 小于30mm，承台基础受力钢筋的净保护层不小于 35mm。 墩台身混凝土宜一次连续灌筑，否则应按桥涵 施工规范的要求，处理好连接缝。墩台身混凝土未 达到终凝前，不得泡水。
第二节 混凝土墩台与石砌墩台施工
一、混凝土墩台的施工
就地浇筑的混凝土墩台施工有两个主要工序，一是 制作与安装墩台模板；二是混凝土浇筑。
(一)墩台模板
根据《公路桥涵施工技术规范》(JTJ041—2000) 的规定，模板的设计原则是： 1.宜优先使用胶合板和钢模板。 2.在计算荷载作用下，对模板结构按受力程序分别验 算其强度、刚度及稳定性。 3.模板板面之间应平整，接缝严密，不漏浆，保证结 构物外露面美观，线条流畅，可设倒角。 4.结构简单，制作、拆装方便。
3.在墩台柱顶安装盖梁前，应先检查盖梁口预留槽 眼位置是否符合设计要求，否则应先修凿。
4.柱身与盖梁（顶帽）安装完毕并检查符合要求后， 可在基杯空隙与盖梁槽眼处灌筑稀砂浆，待其硬化 后，撤除楔子，支撑或风缆，再在楔子孔中灌填砂 浆。
桥梁工程承台及墩身施工PPT精选文档PPT38页
