激光脉冲压缩技术及其应用研究

激光脉冲压缩技术及其应用研究

激光脉冲压缩技术及其应用研究一、引言激光技术在现代科技中扮演着重要的角色,已经成为科技领域中不可或缺的工具,尤其是在光学制造、通讯、医疗、材料处理、航天等领域得到了广泛应用。

作为激光技术中的重要领域之一,激光脉冲压缩技术不仅能够提高激光脉冲峰值功率和能量密度,而且还能够缩短激光脉冲宽度和提高激光频率,从而对于激光科学、制造和应用有着重要的推动作用。

二、激光脉冲压缩技术原理1.激光脉冲宽度压缩技术激光脉冲的宽度往往影响着激光脉冲在材料处理、精密加工等领域的应用。

激光脉冲宽度压缩技术通过对激光脉冲波形进行微调来降低脉冲宽度,进而提高激光脉冲能量密度。

常见的压缩技术包括多级非线性光学压缩技术、自相位调制技术及三次非线性相位控制技术等,这些技术的实现都可以利用非线性光学效应实现激光波形改善。

2.激光脉冲峰值功率提高技术激光脉冲的峰值功率是评估激光脉冲性能的重要指标,其大小决定了激光在材料处理、医学等领域中的应用效果。

激光脉冲峰值功率提高技术可以通过实现激光脉冲能量密度的提高来实现。

常见的峰值功率提高技术包括泵浦激光增强技术、非线性晶体增益技术、割晶控制技术等,这些技术均通过增加激光脉冲能量密度来提高激光脉冲峰值功率。

三、激光脉冲压缩技术应用研究1.医学应用激光技术在医学领域的应用涉及到多种领域,包括医学诊断和治疗等。

激光脉冲压缩技术可以在激光诊断中提高激光脉冲的能量密度,从而提高激光显微成像中的分辨率和灵敏度,在激光手术中可以实现精准切割和焊接等操作。

2.材料加工激光脉冲压缩技术在材料加工领域具有广泛的应用,特别是在高精度切割和微纳制造等领域中被广泛采用。

通过激光脉冲压缩技术可以实现对材料的高精度加工和高效率制造,从而推动了国内外材料加工产业的快速发展。

3.通讯激光脉冲压缩技术在通讯领域中也应用广泛。

在现代通讯技术中,激光脉冲被广泛用于数据传输。

利用激光脉冲压缩技术可以实现高密度数据传输,提高传输速率,从而为现代通讯技术的发展提供了重要支撑。

脉冲压缩技术

脉冲压缩技术

脉冲压缩技术在雷达信号处理中的应用一.脉冲压缩的产生背景及定义1.1 脉冲压缩的定义脉冲压缩即pulse compression,它是指发射宽编码脉冲并对回波进行处理以获得窄脉冲,因此脉冲压缩雷达既保持了窄脉冲的高距离分辨力,又能获得宽脉冲的强检测能力。

1.2脉冲压缩的主要手段目前的脉冲压缩的手段主要有线性调频、非线性调频与相位编码等。

1)线性调频是最简单的脉冲压缩信号,容易产生,而且其压缩脉冲形状和信噪比对多普勒频移不敏感,因而得到了广泛的应用,但是,在利用多普勒频率测量目标方位和距离的情况下很少使用;2)非线性调频非线性调频具有几个明显的优点,不需要对时间和频率加权,但是系统复杂。

为了达到所需的旁瓣电平,需要对每个幅度频谱分别进行调频设计,因而在实际中很少应用;3)相位编码相位编码波形不同于调频波形,它将宽脉冲分为许多短的子脉冲。

这些子脉冲宽度相等,其相位通过编码后被发射。

根据所选编码的类型,包括巴克码、伪随机序列编码以及多项制编码等。

1.3脉冲压缩的产生背景随着飞行技术的飞速发展,对雷达的作用距离、分辨能力、测量精度和单值性等性能指标提出越来越高的要求。

测距精度和距离分辨力对信号形式的要求是一致的,主要取决于信号的频率结构,为了提高测距精度和距离分辨力,要求信号具有大的带宽。

而测速精度和速度分辨力则取决于信号的时域结构,为了提高测速精度和速度分辨力,要求信号具有大的时宽。

除此之外,为提高雷达系统的发现能力,要求信号具有大的能量。

由此可见,为了提高雷达系统的发现能力、测量精度和分辨能力,要求雷达信号具有大的时宽、带宽、能量乘积。

但是,在系统的发射和馈电设备峰值功率受限制的情况下,大的信号能量只能靠加大信号的时宽来得到。

测距精度和距离分辨力同测速精度和速度分辨力以及作用距离之间存在着不可调和的矛盾。

于是在匹配滤波器理论指导下,人们提出了脉冲压缩的概念。

由于发射机效率的限制,雷达真正采用的脉压信号是由调频和相位编码产生的,其中以线性调频和二相编码信号的研究与应用最为广泛。

脉冲压缩技术

脉冲压缩技术

脉冲压缩技术在雷达信号处理中的应用一.脉冲压缩的产生背景及定义1.1 脉冲压缩的定义脉冲压缩即pulse compression,它是指发射宽编码脉冲并对回波进行处理以获得窄脉冲,因此脉冲压缩雷达既保持了窄脉冲的高距离分辨力,又能获得宽脉冲的强检测能力。

1.2脉冲压缩的主要手段目前的脉冲压缩的手段主要有线性调频、非线性调频与相位编码等。

1)线性调频是最简单的脉冲压缩信号,容易产生,而且其压缩脉冲形状和信噪比对多普勒频移不敏感,因而得到了广泛的应用,但是,在利用多普勒频率测量目标方位和距离的情况下很少使用;2)非线性调频非线性调频具有几个明显的优点,不需要对时间和频率加权,但是系统复杂。

为了达到所需的旁瓣电平,需要对每个幅度频谱分别进行调频设计,因而在实际中很少应用;3)相位编码相位编码波形不同于调频波形,它将宽脉冲分为许多短的子脉冲。

这些子脉冲宽度相等,其相位通过编码后被发射。

根据所选编码的类型,包括巴克码、伪随机序列编码以及多项制编码等。

1.3脉冲压缩的产生背景随着飞行技术的飞速发展,对雷达的作用距离、分辨能力、测量精度和单值性等性能指标提出越来越高的要求。

测距精度和距离分辨力对信号形式的要求是一致的,主要取决于信号的频率结构,为了提高测距精度和距离分辨力,要求信号具有大的带宽。

而测速精度和速度分辨力则取决于信号的时域结构,为了提高测速精度和速度分辨力,要求信号具有大的时宽。

除此之外,为提高雷达系统的发现能力,要求信号具有大的能量。

由此可见,为了提高雷达系统的发现能力、测量精度和分辨能力,要求雷达信号具有大的时宽、带宽、能量乘积。

但是,在系统的发射和馈电设备峰值功率受限制的情况下,大的信号能量只能靠加大信号的时宽来得到。

测距精度和距离分辨力同测速精度和速度分辨力以及作用距离之间存在着不可调和的矛盾。

于是在匹配滤波器理论指导下,人们提出了脉冲压缩的概念。

由于发射机效率的限制,雷达真正采用的脉压信号是由调频和相位编码产生的,其中以线性调频和二相编码信号的研究与应用最为广泛。

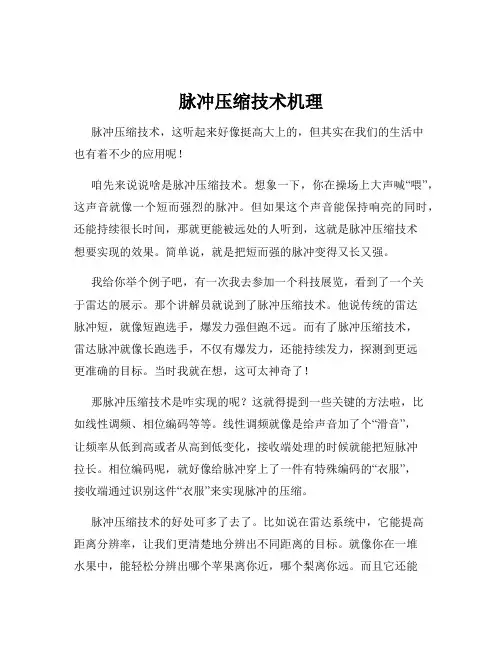

脉冲压缩技术机理

脉冲压缩技术机理

脉冲压缩技术机理脉冲压缩技术,这听起来好像挺高大上的,但其实在我们的生活中也有着不少的应用呢!咱先来说说啥是脉冲压缩技术。

想象一下,你在操场上大声喊“喂”,这声音就像一个短而强烈的脉冲。

但如果这个声音能保持响亮的同时,还能持续很长时间,那就更能被远处的人听到,这就是脉冲压缩技术想要实现的效果。

简单说,就是把短而强的脉冲变得又长又强。

我给你举个例子吧,有一次我去参加一个科技展览,看到了一个关于雷达的展示。

那个讲解员就说到了脉冲压缩技术。

他说传统的雷达脉冲短,就像短跑选手,爆发力强但跑不远。

而有了脉冲压缩技术,雷达脉冲就像长跑选手,不仅有爆发力,还能持续发力,探测到更远更准确的目标。

当时我就在想,这可太神奇了!那脉冲压缩技术是咋实现的呢?这就得提到一些关键的方法啦,比如线性调频、相位编码等等。

线性调频就像是给声音加了个“滑音”,让频率从低到高或者从高到低变化,接收端处理的时候就能把短脉冲拉长。

相位编码呢,就好像给脉冲穿上了一件有特殊编码的“衣服”,接收端通过识别这件“衣服”来实现脉冲的压缩。

脉冲压缩技术的好处可多了去了。

比如说在雷达系统中,它能提高距离分辨率,让我们更清楚地分辨出不同距离的目标。

就像你在一堆水果中,能轻松分辨出哪个苹果离你近,哪个梨离你远。

而且它还能增强抗干扰能力,不会轻易被其他乱七八糟的信号干扰,就像你在嘈杂的市场里,依然能清晰地听到你朋友的声音。

在通信领域,脉冲压缩技术也大有用处。

它能增加信号的传输距离和可靠性,让你的信息像有了“导航”一样,准确无误地到达目的地。

再比如说医学上的超声成像,脉冲压缩技术能让图像更清晰,医生就能更准确地判断病情啦。

这就好比你原本看一幅画模模糊糊的,现在突然变得清晰无比,所有的细节都能看清楚。

总之,脉冲压缩技术就像是一个神奇的魔法,让短而强的脉冲变得更有用、更强大。

它在各个领域的应用,不断地推动着科技的发展,给我们的生活带来了更多的便利和惊喜。

回想那次在科技展览上的经历,我对脉冲压缩技术的好奇和惊叹至今还记忆犹新。

脉冲压缩原理

脉冲压缩原理

脉冲压缩原理脉冲压缩原理是一种利用特殊波形设计和信号处理算法来实现雷达分辨率提高的方法。

传统雷达系统的分辨率由脉冲宽度决定,而脉冲压缩技术可以在保持较宽脉冲宽度的情况下,实现较高的分辨能力。

脉冲压缩技术的核心思想是利用多普勒频移效应和信号处理算法来压缩接收到的雷达回波信号。

在雷达系统中,脉冲压缩技术通常与调频连续波(Frequency Modulated Continuous Wave,FMCW)雷达或调相连续波(Phase Modulated Continuous Wave,PMCW)雷达结合使用。

首先,FMCW雷达或PMCW雷达在发送端产生一段连续变频或变相的信号,并将其发射出去。

当这个信号与目标物体相互作用后,会返回给雷达系统。

接收端接收到回波信号后,会进行一系列的信号处理操作。

脉冲压缩技术的关键步骤是脉冲压缩滤波和相关运算。

通过对回波信号进行频谱分析和相干处理,可以提取出回波信号中的散射能量,并把它们集中在时间域上,从而提高分辨能力。

脉冲压缩滤波是脉冲压缩技术的主要部分。

它是一种特殊的滤波器,可以对接收到的回波信号进行频域上的处理。

具体来说,脉冲压缩滤波器可以将长时间的脉冲信号转换成较短的脉冲,从而提高雷达的时间分辨率。

相关运算是对滤波后的信号进行时间域上的处理。

它用于计算接收信号与已知信号之间的相关性,从而提取出目标物体的信息。

相关运算可以进一步压缩脉冲信号,提高雷达的距离分辨能力。

总的来说,脉冲压缩原理是利用特殊波形设计和信号处理算法,通过脉冲压缩滤波和相关运算来提高雷达分辨率。

这种技术可以在保持较宽脉冲宽度的情况下,实现较高的分辨能力,从而在目标探测和定位中起到重要的作用。

脉冲压缩原理

脉冲压缩原理

脉冲压缩原理脉冲压缩技术是一种将脉冲信号在时间域内进行压缩的技术,它在雷达、通信、医学成像等领域有着重要的应用。

脉冲压缩技术的原理是利用信号处理方法将宽脉冲信号转化为窄脉冲信号,从而提高系统的分辨率和抗干扰能力。

本文将对脉冲压缩技术的原理进行介绍,以帮助读者更好地理解这一重要技术。

脉冲压缩技术的原理可以用简单的数学公式来描述。

在雷达系统中,脉冲信号的宽度与系统的分辨能力有直接关系,宽脉冲信号的分辨能力较差,而窄脉冲信号的分辨能力较好。

因此,通过信号处理方法将宽脉冲信号转化为窄脉冲信号,就可以提高雷达系统的分辨能力。

脉冲压缩技术的实现方法主要有匹配滤波器、码型压缩和频率合成等。

匹配滤波器是实现脉冲压缩的一种常用方法。

匹配滤波器的原理是利用脉冲信号的自相关性,通过与输入信号进行卷积运算,得到窄脉冲信号。

匹配滤波器的设计需要根据输入信号的特性进行优化,以达到最佳的压缩效果。

码型压缩是利用编码技术实现脉冲压缩的方法,通过在发射端对脉冲信号进行编码,然后在接收端进行解码,从而得到窄脉冲信号。

频率合成是利用多个频率合成信号的相位差来实现脉冲压缩的方法,通过对不同频率的信号进行合成,得到窄脉冲信号。

脉冲压缩技术的原理虽然简单,但在实际应用中有着许多挑战。

首先,脉冲压缩技术需要高精度的时钟和频率控制,以保证信号的准确性和稳定性。

其次,脉冲压缩技术对信号处理算法和硬件设计有较高的要求,需要克服多径效应、杂波干扰等问题。

最后,脉冲压缩技术在实际应用中需要考虑成本和功耗的问题,需要在性能和资源之间进行平衡。

总之,脉冲压缩技术是一种重要的信号处理技术,它通过将脉冲信号在时间域内进行压缩,从而提高系统的分辨率和抗干扰能力。

脉冲压缩技术的实现方法有匹配滤波器、码型压缩和频率合成等,每种方法都有其特点和适用范围。

在实际应用中,脉冲压缩技术需要克服诸多挑战,但其在雷达、通信、医学成像等领域的重要性不言而喻。

希望本文的介绍能够帮助读者更好地理解脉冲压缩技术的原理和应用。

脉冲压缩的基本原理

脉冲压缩的基本原理

脉冲压缩的基本原理
脉冲压缩技术是雷达信号处理中最常用的技术之一。

雷达信号的特点是,信号带宽很宽,而且信号波形极其复杂,如果直接进行宽带信号处理,会给计算机处理带来巨大的困难。

为了降低处理的复杂度,实现宽带信号的处理,我们可以采用脉冲压缩技术。

脉冲压缩的基本原理是:
首先我们在一个宽度很窄、长度较长的脉冲上加上一个很短的脉冲。

这个短脉冲是为了掩盖原来周期很长、长度很短的脉冲。

然后将这个短脉冲再次进行积分,得到一个周期较长、长度较短的新脉冲。

两个新脉冲之间产生了一定间隔。

新脉冲和原脉冲叠加在一起以后,就得到了一个宽度较宽、长度较短的新信号。

但是,由于两个新信号之间也是存在一定间隔的,因此这两个新信号可以在时域上叠加起来,得到一个时间维度上窄、宽度较宽的信号。

这个窄、宽的信号和原来周期很长、长度较短的信号相比,就得到了一个带宽较宽、长度较短的新带宽。

这个原理听起来好像很简单,但是要实现却很困难。

因为要同时满足两个条件:
(1)窄、宽;
— 1 —
(2)长度要短。

— 2 —。

脉冲压缩技术的实际情况和问题

脉冲压缩技术的实际情况和问题

脉冲压缩技术的实际情况和问题脉冲压缩,作为一种能够同时实现远距离和高分辨率探测的雷达技术体制,通常采用调制发射脉冲和滤波接收回波达到这一目的。

本文首先考虑了脉冲压缩的一些实际情况和问题,然后对由于波形生成技术和自适应信号处理技术的进步带来的能力提升进行讨论。

该部分内容将分成3次发布完成,这是第一次,其他二次敬请期待。

脉冲压缩的实际问题脉冲压缩使用长脉冲,通常以峰值功率发射,而在频率或相位上进行调制。

这种调制脉冲或波形的设计一方面能够为接收机完成检测和分辨提供足够的回波信号功率,另一方面对目标运动和外界干扰等因素具有较强的鲁棒性。

波形参数的选择,如脉宽、带宽和调制方式需要考虑硬件决定的所有附加因素。

这里讨论的问题主要包括发射机的影响、电磁干扰(EMI)以及由于有限的脉冲长度(脉冲重叠)而产生的自掩蔽效应。

1发射机失真射频发射机既能放大雷达波形又能使雷达波形产生失真。

了解这种失真的本质,并在雷达接收机上加以纠正是很重要的。

发射机有多种类型,发射机的选择取决于雷达的应用、系统的体系结构和要使用的具体器件。

发射机放大产生的波形,波形的产生方法和发射机的设计共同决定了所发射波形的性能。

产生所选波形的最常见方法有:◎扫频本振(LO),常用于产生线性调频信号;◎表面波(SAW)器件,常用于产生线性和非线性调频波形;◎数字任意波形发生器(AWGS),以其巨大的灵活性而日益受到人们的青睐。

发射机的功率效率直接影响到雷达发射的能量,从而决定雷达的检测性能。

然而,最大的功率效率会导致发射机非线性。

波形生成方法和发射机的组合可以导致发射波形的两种失真形式:导致频谱整形的线性失真和线性失真。

2线性失真由单个发射器件的有限带宽引起,这些器件的通带不是平坦的,会产生振幅波动导致振幅失真。

此外,色散(在不同的频率在不同的速度通过系统传播)也会引入频率(或相位)失真。

一种尽量减少这些影响的方法预矫正,它通过补偿后续的线性失真,使发射波形达到所需的技术指标要求。

脉冲压缩原理

脉冲压缩原理

脉冲压缩原理脉冲压缩是一种通过特定技术将脉冲信号的带宽缩窄的方法,它在通信、雷达、医学成像等领域都有着重要的应用。

脉冲压缩技术的原理和方法对于信号处理和系统设计具有重要意义。

本文将对脉冲压缩的原理进行介绍,并探讨其在实际应用中的意义。

脉冲压缩的原理主要涉及到信号处理中的频域和时域转换。

在频域上,脉冲压缩通过信号的调制和解调实现信号带宽的缩窄,从而提高信号的分辨率。

在时域上,脉冲压缩利用了信号的相干叠加效应,将多个脉冲信号相互叠加,形成一个更长的脉冲,从而提高了信号的能量。

这两种效应相互结合,使得脉冲信号在传输和接收过程中能够更好地保持信号的完整性和稳定性。

脉冲压缩技术的核心在于匹配滤波器的设计和应用。

匹配滤波器是一种能够最大程度地提取出目标信号特征的滤波器,它能够在噪声干扰的情况下,准确地识别出目标信号。

通过匹配滤波器的设计和使用,脉冲压缩技术能够实现对信号的有效压缩和提取,从而实现了信号的高分辨率和高灵敏度。

脉冲压缩技术在雷达系统中有着广泛的应用。

传统的雷达系统往往受到脉冲宽度和脉冲重复频率的限制,导致分辨率和探测能力有限。

而脉冲压缩技术能够有效地突破这些限制,实现了雷达系统对目标的高分辨率探测和精确定位。

同时,脉冲压缩技术还能够提高雷达系统对低信噪比目标的探测能力,使得雷达系统在复杂环境下的性能得到了显著提升。

除了雷达系统,脉冲压缩技术在通信系统和医学成像领域也有着重要的应用。

在通信系统中,脉冲压缩技术能够实现抗多径干扰和频率选择性衰落的通信,提高了通信系统的抗干扰能力和传输效率。

在医学成像领域,脉冲压缩技术能够实现超声信号的高分辨率成像,为医学诊断和治疗提供了更加精准的信息。

综上所述,脉冲压缩技术通过信号处理中的频域和时域转换,利用匹配滤波器的设计和应用,实现了对信号带宽的压缩和特征的提取。

在雷达系统、通信系统和医学成像领域,脉冲压缩技术都发挥着重要的作用,为各种应用场景提供了高分辨率、高灵敏度的信号处理解决方案。

通信电子中的脉冲压缩技术

通信电子中的脉冲压缩技术

通信电子中的脉冲压缩技术近年来,随着科技的飞速发展,通信电子领域的技术也在不断更新换代。

其中,脉冲压缩技术是一项重要的技术,它可以在通信、雷达等领域中发挥着重要的作用。

本文将会从脉冲压缩技术的基本原理、应用领域以及未来发展趋势等几个方面来进行分析和探讨。

一、脉冲压缩技术的基本原理脉冲压缩技术,顾名思义,就是通过对一定频率下长脉冲信号的后期加工,使得波形的时间长度变短,而能量不变或者能量集中,从而达到提高信噪比,提高雷达分辨率的目的。

脉冲压缩技术的基本原理可参考一下公式:$$a(t)=\int_{0}^{T} s(\tau)h(t-\tau) d\tau$$式中,$s(\tau)$表示初始脉冲,$h(t-\tau)$为压缩滤波器。

通过对脉冲信号进行压缩处理,可以将时间长度短的脉冲信号集中,同时,可以降低噪声在信号处理中的影响,提高信号的检测能力。

脉冲压缩技术主要依赖于数字信号处理技术和滤波器的设计。

二、脉冲压缩技术在雷达中的应用在雷达领域中,脉冲压缩技术是一项不可或缺的技术。

在传统雷达中,脉冲宽度是较长的,这样便有可能遭受到雨、雪等天气的影响,同时也容易被敌方干扰。

因此,将脉冲信号压缩,使其达到时间短、能量密集的状态,可以有效提高雷达的性能,同时提高检测距离和目标分辨率,并且可以抵御恶劣天气的影响。

此外,在雷达导弹制导系统中,脉冲压缩技术也是重要的组成部分。

通过对发射的脉冲信号进行压缩处理,可以让导弹在飞行过程中跟踪和锁定目标,从而有效提高导弹的命中率和打击威力。

三、脉冲压缩技术在通信领域中的应用在通信领域中,脉冲压缩技术也有着重要的应用。

对于一些需要隐蔽传输的通信设备,为了保护信息的安全性,常常采用超短脉冲通信的方式,在这种情况下,对脉冲信号进行压缩,可以减小能量分散和信号的漏泄,从而避免目标的反向窃听和干扰。

此外,在通信信号处理中,脉冲压缩技术也可以避免码间串扰和同频干扰的情况,在信号抗干扰能力方面具有优势,同时有效提高了信噪比和信号的纯度。

脉冲压缩技术研究

脉冲压缩技术研究

脉冲压缩技术研究脉冲压缩技术的核心思想是通过将脉冲信号与其中一种特定的序列进行卷积运算,从而实现脉冲的压缩。

常见的压缩序列包括线性调频信号(LFM信号)、随机相位码、多普勒码等。

其中,线性调频信号是应用最广泛的一种压缩序列,其特点是频率随时间线性变化。

在雷达应用中,脉冲压缩技术可以提高雷达的距离分辨率和目标探测性能。

传统雷达系统中,脉冲的带宽决定了雷达的距离分辨率,带宽越大,分辨能力越强。

然而,由于无线电频谱的有限性,传统雷达系统的带宽受到限制。

而通过脉冲压缩技术,可以实现对大带宽脉冲信号的压缩,从而提高雷达的距离分辨率。

在通信系统中,脉冲压缩技术可以提高抗多径干扰的能力。

多径干扰是指由于信号在传播过程中遇到多个不同的传播路径引起的信号多次反射和衍射,导致接收端收到的信号呈现多个不同的传播路径所产生的叠加。

脉冲压缩技术可以通过压缩信号的时延,使得反射回来的多个信号在接收端得以清晰分辨,从而提高多径干扰的抑制能力。

在激光应用中,脉冲压缩技术可以提高激光的脉冲功率和光谱纯度。

激光器输出的脉冲信号往往具有较大的带宽,而脉冲压缩技术可以通过压缩脉冲时域宽度,从而提高脉冲功率。

同时,由于激光器的输出脉冲信号往往是非单色的,脉冲压缩技术可以通过压缩脉冲频域宽度,从而提高光谱纯度,使得激光的频谱更加窄线。

研究脉冲压缩技术的关键问题包括脉冲压缩序列的选择、脉冲压缩算法的设计和实现等。

在脉冲压缩序列的选择上,需要考虑到序列的自相关性能、对多路径干扰的抑制能力以及对噪声的容忍度。

在脉冲压缩算法的设计和实现上,需要考虑到算法的实时性、计算复杂度以及硬件的限制。

总之,脉冲压缩技术是一种重要的信号处理技术,在雷达、通信、激光等领域具有广泛的应用和深远的影响。

通过研究脉冲压缩技术,可以提高系统的性能和能力,满足实际应用的需求。

第三讲-脉冲压缩技术

第三讲-脉冲压缩技术
则雷达接收的点目标回波信号为:
s r ( t ˆ ,t m ) A r e c t t ˆ 2 T R p i/c e x p j2 fc t 2 R i/c 1 2t ˆ 2 R i/c 2
设参考距离为 R r e f ,则参考信号为
则差频输出为: s r e f( t ˆ ,t m ) r e c t t ˆ 2 T R r e r f e f/c e x p j 2 f ct 2 R r e f/c 1 2t ˆ 2 R r e f/c 2
1
Rmax
Tprt
PavG22 (4)3kTeBFL(SNR)omin
4
Pav Pt /Tprt
3
电子科技大学-
2020/6/3
3.1 脉冲压缩的作用及过程
脉冲压缩过程
宽脉冲包络
频率调制
匹配滤波器时延
压缩后脉冲包络
4
电子科技大学-
2020/6/3
3.1 脉冲压缩的作用及过程
匹配滤波输入输出波形
相关处理应用场合
窄带雷达 中带雷达
去斜处理应用场合
极大带宽雷达
14
电子科技大学-
2020/6/3
3.4 脉冲压缩技术—去斜处理
去斜处理实现框图
15
电子科技大学-
2020/6/3
3.4 脉冲压缩技术—去斜处理
数学推导
设雷达发射线性调频信号
s(tˆ,tm )rect T tˆp exp j2 fct1 2tˆ2
g(t) S()H ()exp(jt)df
滤波器输出端的噪声功率谱为
G()N0 H()2
2
则平均噪声输出功率为
NN0 H()2df 2
输入信号能量为

激光物理学中的激光脉冲压缩和产生

激光物理学中的激光脉冲压缩和产生

激光物理学中的激光脉冲压缩和产生激光技术是现代科技中最为前沿的领域之一。

光学基础理论中的激光脉冲压缩技术是激光技术在实际应用中的最为重要的技术之一。

激光物理学中,激光脉冲压缩和产生是实现高功率和高强度激光输出的关键技术。

本文将从理论和实际应用两个方面,分别探讨激光脉冲压缩和产生的原理及其在现代技术中的应用。

一、激光脉冲压缩原理激光脉冲压缩是指对激光脉冲的时间宽度进行压缩,从而使激光脉冲的带宽增大,达到更高的能量密度,从而实现高功率激光输出。

常用的激光脉冲压缩技术包括牛顿环法、自相位调制法、V 型相位微调法、衍射相位微调法和自适应相位调制法等。

牛顿环法利用激光光路中光路长的调节,即调节腔长度使合适波前对中心成为牛顿环,在此基础上再用光学实现对脉冲带宽的压缩。

自相位调制法是利用声光晶体的相位调制成像原理,在光学路径上加入一段长约为脉冲带宽的相移板,通过与光照射时间的非线性关系将自由成像论调制到脉冲光上,实现波前的压缩。

表面微结构技术应用于脉冲压缩中,利用光在小尺度结构上的衍射效应实现对波前的调制。

自适应相位调制技术是利用空间光调制的特性,在构建起一个用于脉冲波形调制的光学装置中,实现对脉冲波形的精确调制,以达到压缩脉冲的目的。

通过这些技术,可以有效地压制并控制激光脉冲的带宽,从而产生高能量密度的脉冲。

这种现象广泛应用于激光切割、激光表面处理和激光微加工等各个领域。

二、激光脉冲产生原理激光脉冲产生是实现激光技术的基础。

激光脉冲产生固态激光器主要有泵浦吸收、激光辐射发射和激光调Q技术等方法。

泵浦吸收是将高功率光在介质中吸收后,转换成激光器工作介质中所需要的激发能量。

激发的反应原理可以是原子和离子的能级跃迁,也可以是电子的运动状态改变。

激光辐射发射是利用反转粒子之间的辐射复合作用,在光学谐振腔中形成放大反馈。

具有高能密度和线状谐振腔的外壳被光辐射,因而介质中存在的反转粒子发生激光辐射并不断扩散,光在光学谐振腔内反复反射,激光得到强烈的放大,高强度激光脉冲从出射镜进行输出。

脉冲压缩原理

脉冲压缩原理

脉冲压缩原理
脉冲压缩是一种通过改变脉冲波形来实现信号压缩的技术。

在许多应用中,信号的带宽通常很宽,但是需要将其压缩成较窄的脉冲,以便在接收端进行处理。

脉冲压缩技术可以有效地实现这一目的,广泛应用于雷达、通信、医学成像等领域。

脉冲压缩的原理是利用信号处理技术,通过改变脉冲的相位或幅度分布,使得信号在接收端得到压缩。

常见的脉冲压缩技术包括线性调频脉冲压缩(LFM)、码分多址脉冲压缩(CDMA)等。

线性调频脉冲压缩是一种常见的脉冲压缩技术。

其原理是通过改变脉冲的频率,使得信号在接收端得到压缩。

具体来说,发送端发送的脉冲信号是一种线性调频信号,接收端利用匹配滤波器对接收到的信号进行处理,从而实现信号的压缩。

线性调频脉冲压缩技术具有简单、实用的特点,在雷达和通信系统中得到了广泛应用。

码分多址脉冲压缩是另一种常见的脉冲压缩技术。

其原理是通过在发送端对脉冲信号进行编码,接收端利用匹配的解码器对接收到的信号进行处理,从而实现信号的压缩。

码分多址脉冲压缩技术具有抗干扰能力强、信息安全性高的特点,在通信和无线网络中得
到了广泛应用。

总的来说,脉冲压缩技术是一种重要的信号处理技术,可以实
现信号的压缩和增强,提高了信号的分辨率和检测性能。

随着通信、雷达、医学成像等领域的不断发展,脉冲压缩技术将会得到更广泛
的应用和发展。

脉冲压缩流程

脉冲压缩流程

脉冲压缩流程
脉冲压缩是一种信号处理技术,可以将长脉冲压缩成短脉冲,从而提高信号的分辨率和探测距离。

脉冲压缩流程包括信号发射、接收、混频、滤波、压缩等多个步骤。

首先,信号发射是脉冲压缩的第一步。

在雷达系统中,发射机会产生一定频率和脉宽的脉冲信号,将其发送到天线上。

天线将脉冲信号辐射出去,形成一个电磁波束,用于探测目标。

其次,接收是脉冲压缩的第二步。

当电磁波束遇到目标时,一部分电磁波会被目标反射回来,形成回波信号。

接收机会将回波信号接收下来,并将其转换成电信号。

第三步是混频。

接收机会将接收到的回波信号与本地振荡器产生的信号进行混频,得到中频信号。

中频信号的频率与回波信号的频率差相等,可以通过滤波器进行滤波处理。

第四步是滤波。

滤波器会将中频信号进行滤波处理,去除掉不需要的频率成分,保留目标信号的频率成分。

滤波器的设计需要根据目标信号的特点进行优化,以提高信号的信噪比和分辨率。

最后一步是压缩。

压缩器会将滤波后的信号进行压缩处理,将长脉冲压缩成短脉冲。

压缩的过程需要根据信号的脉宽和压缩比进行优化,以保证压缩后的信号能够满足系统的要求。

综上所述,脉冲压缩流程是一个复杂的信号处理过程,需要多个步骤的协同作用。

在实际应用中,需要根据具体的系统要求和目标特点进行优化设计,以提高雷达系统的性能和可靠性。

脉冲压缩主瓣宽度计算

脉冲压缩主瓣宽度计算

脉冲压缩主瓣宽度计算1. 脉冲压缩基础概念脉冲压缩的基本原理是通过特定的信号处理技术,将发射的宽脉冲信号压缩为一个较窄的脉冲,以提高系统的时间分辨率。

常用的脉冲压缩技术包括线性调频脉冲压缩(chirp)和相位编码脉冲压缩等。

脉冲压缩的效果通常通过主瓣宽度来评估。

2. 主瓣宽度的定义主瓣宽度指的是脉冲压缩后,脉冲信号在其主瓣区域内的宽度。

主瓣区域通常指的是主瓣中心到主瓣边缘的距离,主瓣宽度越小,说明脉冲的时间分辨率越高。

在频域中,主瓣宽度对应于脉冲的时间域宽度。

3. 理论计算方法确定信号的时域特性:在进行脉冲压缩前,需要明确信号的原始脉冲宽度和形状。

例如,对于线性调频(chirp)信号,其时域特性可以表示为一个具有线性频率变化的脉冲。

傅里叶变换:对原始信号进行傅里叶变换,得到信号的频域特性。

通过频域上的压缩操作,将信号的频谱压缩,从而达到时域上脉冲的压缩。

计算主瓣宽度:根据频域的压缩程度,计算脉冲在时域上的主瓣宽度。

对于线性调频信号,其主瓣宽度可以通过公式:主瓣宽度 = 1 / (2 带宽)其中,带宽是信号在频域上的宽度。

对于不同类型的脉冲压缩技术,主瓣宽度的计算方法可能有所不同,但其基本原则是相同的。

4. 实际应用中的主瓣宽度计算信号的实际特性:实际信号可能受到噪声、干扰以及其他非理想因素的影响,因此需要对实际信号的特性进行调整和修正。

例如,实际中可能需要考虑信号的失真、非线性效应等。

滤波器设计:脉冲压缩通常涉及滤波器的设计和实现。

滤波器的特性直接影响到主瓣宽度的计算结果。

在设计滤波器时,需要确保其频率响应能够有效地压缩信号脉冲,并达到所需的主瓣宽度。

系统配置:实际系统中的配置,如发射和接收天线的特性、信号处理算法的选择等,都会对脉冲压缩的主瓣宽度产生影响。

在计算主瓣宽度时,需要综合考虑这些因素,以获得准确的结果。

仿真与测量:在实际应用中,通常通过仿真和测量来验证理论计算结果。

通过对实际系统的仿真分析,可以预测主瓣宽度的表现,并根据仿真结果进行调整。

脉冲压缩原理的应用背景

脉冲压缩原理的应用背景

脉冲压缩原理的应用背景1. 引言脉冲压缩(pulse compression)技术是一种常用的信号处理方法,广泛应用于雷达、通信和超声波等领域。

该技术通过对长脉冲信号进行处理,实现长脉冲的能量集中,提高系统的分辨能力和抗干扰性能。

2. 脉冲压缩原理脉冲压缩利用了信号的形态变换特性,将传输信号和接收信号进行匹配,实现了信号能量的高度集中。

脉冲压缩的原理可以用以下几个步骤来描述:1.发送端发射长脉冲信号。

2.接收端接收返回的回波信号。

3.使用一个匹配滤波器对接收到的回波信号进行处理。

4.对处理后的信号进行解调和处理。

脉冲压缩原理的关键在于匹配滤波器的设计,匹配滤波器可以通过数学方法设计得到。

匹配滤波器的作用是将接收到的回波信号与发送信号进行匹配,实现信号能量的高度集中。

3. 脉冲压缩的应用脉冲压缩技术在雷达、通信和超声波等领域有着广泛的应用。

3.1 雷达雷达是脉冲压缩技术最早和最典型的应用领域之一。

脉冲压缩技术可以提高雷达的分辨能力和目标检测能力。

通过脉冲压缩,雷达可以将长脉冲信号转换为短脉冲信号,从而在时间上实现高分辨率。

3.2 通信脉冲压缩技术在通信领域也有着重要的应用。

例如,在无线通信中,脉冲压缩可以提高信号的抗多径衰落和抗干扰能力。

通过脉冲压缩,发送信号能够在接收端得到更高的信噪比,提高通信质量和可靠性。

3.3 超声波在医学超声波成像中,脉冲压缩技术也得到了广泛的应用。

脉冲压缩可以提高超声波系统的分辨率和图像质量,从而改善医学诊断的准确性。

通过脉冲压缩,超声波信号能够集中在时间和空间上,实现对微小结构的检测和显示。

4. 结论脉冲压缩技术是一种重要的信号处理方法,可在雷达、通信和超声波等领域发挥关键作用。

通过对长脉冲信号的处理,脉冲压缩技术能够实现信号能量的集中,提高系统的分辨能力和抗干扰性能。

在实际应用中,脉冲压缩技术不仅能够提高系统性能,还有着广泛的应用前景。

线性调频脉冲压缩技术在雷达系统中的应用分析

线性调频脉冲压缩技术在雷达系统中的应用分析

线性调频脉冲压缩技术在雷达系统中的应用分析线性调频脉冲压缩技术(Linear Frequency Modulated Continuous Waveform Compression,简称LFMCW)是一种常用于雷达系统中的信号处理技术。

LFMCW技术通过在发送端连续变化载频频率,然后在接收端进行脉冲压缩处理,达到提高雷达系统性能的目的。

LFMCW技术在雷达系统中有以下几个应用:1. 目标测距:LFMCW雷达通过连续变化载频频率,在接收端可以通过测量脉冲压缩后的信号到达时间来计算目标距离。

由于脉冲压缩技术可以实现较高的距离分辨率,因此LFMCW雷达对目标的准确测距非常有效。

2. 目标速度测量:利用LFMCW雷达在发送过程中持续改变载频频率,接收到的回波信号会受到多普勒频移的影响。

通过测量回波信号的频率差异,可以计算出目标的径向速度。

这种技术可以应用在雷达测速、交通流量检测等领域。

3. 目标角度测量:LFMCW雷达可以通过改变载频频率的方式,通过测量回波信号的相位差异来计算目标的角度信息。

这是因为目标的位置不同会导致回波信号的相位差异。

LFMCW雷达可以实现对目标的方位角和俯仰角的测量。

4. 多目标分辨:LFMCW雷达通过改变载频频率的方式,在接收端可以对回波信号进行不同的频率切片,从而实现对多个目标的同时探测和跟踪。

利用多目标跟踪算法,LFMCW雷达可以将不同目标的回波信号分离,实现对多个目标的高精度测量和跟踪。

5. 抗多径干扰能力:LFMCW雷达的脉冲压缩技术可以有效地抑制多径干扰。

当雷达信号在发射和接收过程中受到多个路径的反射时,回波信号会叠加形成干扰。

通过脉冲压缩技术,可以有效地将干扰信号分离出来,提高雷达系统的抗多径干扰能力。

LFMCW技术在雷达系统中可以实现目标测距、速度测量、角度测量、多目标分辨和抗多径干扰等功能。

这种技术不仅提高了雷达系统的性能和测量精度,还具有较低的成本和较小的体积。

脉冲压缩及相参积累在激光雷达中的应用

脉冲压缩及相参积累在激光雷达中的应用

脉冲压缩及相参积累在激光雷达中的应用脉冲压缩技术是激光雷达中常用的技术之一,它可以有效地提高雷达系统的分辨率和探测距离。

相参积累技术则是脉冲压缩技术的一种应用,可以进一步提高雷达系统的信噪比和距离分辨率。

本文将从理论和实践两个方面介绍脉冲压缩及相参积累在激光雷达中的应用。

一、脉冲压缩技术的原理脉冲压缩技术是利用信号的频域特性来实现距离分辨率的提高。

在激光雷达中,脉冲信号的频谱宽度与脉冲宽度成反比,即脉冲宽度越窄,频谱宽度越宽。

因此,如果使用一个宽脉冲来发送信号,可以得到更好的信号穿透能力,但是距离分辨率会受到限制。

相反,如果使用一个窄脉冲来发送信号,可以得到更好的距离分辨率,但是信号穿透能力会受到限制。

为了克服这种限制,可以使用脉冲压缩技术来实现信号的压缩。

脉冲压缩技术的原理是将发射脉冲与接收脉冲进行卷积,从而实现信号的压缩。

具体来说,可以将发射脉冲和接收脉冲分别表示为$f(t)$和$g(t)$,则它们的卷积为:$$h(t)=int_{-infty}^{infty}f(tau)g(t-tau)dtau$$ 其中,$h(t)$表示接收到的信号。

如果发射脉冲和接收脉冲的频谱存在重叠区域,即$f(omega)g(omega)eq 0$,则可以通过傅里叶变换将$h(t)$转换为频域信号$H(omega)$:$$H(omega)=F[f(tau)g(t-tau)]=F[f(tau)]F[g(t-tau)]$$其中,$F$表示傅里叶变换。

由于$f(t)$和$g(t)$的频谱宽度分别为$Delta f_1$和$Delta f_2$,因此$h(t)$的频谱宽度为$Delta f_1+Delta f_2$。

如果$Delta f_1Delta f_2=frac{1}{2pi}$,则可以实现信号的压缩,即$h(t)$的脉冲宽度变窄,距离分辨率得到提高。

二、相参积累技术的原理相参积累技术是脉冲压缩技术的一种应用,可以进一步提高雷达系统的信噪比和距离分辨率。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

脉冲压缩技术
在雷达信号处理中的应用
一.脉冲压缩的产生背景及定义
1.1 脉冲压缩的定义
脉冲压缩即pulse compression,它是指发射宽编码脉冲并对回波进行处理以获得窄脉冲,因此脉冲压缩雷达既保持了窄脉冲的高距离分辨力,又能获得宽脉冲的强检测能力。

1.2脉冲压缩的主要手段
目前的脉冲压缩的手段主要有线性调频、非线性调频与相位编码等。

1)线性调频
是最简单的脉冲压缩信号,容易产生,而且其压缩脉冲形状和信噪比对多普勒频移不敏感,因而得到了广泛的应用,但是,在利用多普勒频率测量目标方位和距离的情况下很少使用;
2)非线性调频
非线性调频具有几个明显的优点,不需要对时间和频率加权,但是系统复杂。

为了达到所需的旁瓣电平,需要对每个幅度频谱分别进行调频设计,因而在实际中很少应用;
3)相位编码
相位编码波形不同于调频波形,它将宽脉冲分为许多短的子脉冲。

这些子脉冲宽度相等,其相位通过编码后被发射。

根据所选编码的类型,包括巴克码、伪随机序列编码以及多项制编码等。

1.3脉冲压缩的产生背景
随着飞行技术的飞速发展,对雷达的作用距离、分辨能力、测量精度和单值性等性能指标提出越来越高的要求。

测距精度和距离分辨力对信号形式的要求是一致的,主要取决于信号的频率结构,为了提高测距精度和距离分辨力,要求信号具有大的带宽。

而测速精度和速度分辨力则取决于信号的时域结构,为了提高测速精度和速度分辨力,要求信号具有大的时宽。

除此之外,为提高雷达系统的发现能力,要求信号具有大的能量。

由此可见,为了提高雷达系统的发现能力、测量精度和分辨能力,要求雷达信号具有大的时宽、带宽、能量乘积。

但是,在系统的发射和馈电设备峰值功率受限制的情况下,
大的信号能量只能靠加大信号的时宽来得到。

测距精度和距离分辨力同测速精度和速度分辨力以及作用距离之间存在着不可调和的矛盾。

于是在匹配滤波器理论指导下,人们提出了脉冲压缩的概念。

由于发射机效率的限制,雷达真正采用的脉压信号是由调频和相位编码产生的,其中以线性调频和二相编码信号的研究与应用最为广泛。

二. 线性调频信号(LFM )
脉冲压缩雷达最常见的调制信号是线性调频(Linear Frequency Modulation )信号,接收时采用匹配滤波器(Matched Filter )压缩脉冲。

LFM 信号的数学表达式为:
22()2()()c K
j f t t t s t rect e T π+= (1)
式中c f 为载波频率,()t rect T
为矩形信号。

11()0,t t rect T T ⎧ , ≤⎪=⎨⎪ ⎩
其他 (2)
B K T =是调频斜率,于是,信号的瞬时频率为()22c T T f Kt t +-≤≤,如图1。

图1 典型的LFM 信号(a )up -LFM(K>0)(b )down -LFM(K<0)
将(1)式中的up -LFM(信号重写为:
2()()c j f t s t S t e π= (3) 式中,2()()j Kt t S t rect e T
π=是信号s(t)的复包络。

由傅立叶变换性质,S(t)与s(t)具有相同的幅频特性,只是中心频率不同而以,因此,Matlab 仿真时,只需考虑S(t)。

由Matlab 程序产生()S t 信号,并作出其时域波形和幅频特性,如图2所示。

图2 线性调频信号的时域波形和幅频特性
由此可以得到关于线性调频脉冲信号频率特性的两个重要结论:
(1) 在满足大时宽带宽积的条件下, 线性调频脉冲信号的振幅谱接近矩形函数, 频谱宽度近似等于信号的调频变化范围B, 与时宽τ无关。

(2) 在满足大时宽带宽积的条件下, 线性调频脉冲信的相位谱具有平方律特性。

以上两点是设计匹配滤波器,进行脉冲压缩处理的主要依据。

注:匹配滤波器是在白噪声背景中检测信号的最佳线性滤波器,其输出信噪比在某个时刻可以达到最大,它是对线性调频信号进行脉冲压缩的主要手段。

-5-4-3-2-101
2345
-1-0.5
0.5
时间/us
LFM 的时域波形
-30-20-100
102030
10
20
30
40
频率/MHz LFM 的频域特性
三. 对脉冲压缩信号的仿真
结合以上分析,用Matlab 仿真雷达发射信号,回波信号,和压缩后的信号的复包络特性,其载频不予考虑(实际中需加调制和正交解调环节),仿真信号与系统模型如图3。

图3 雷达仿真等效信号与系统模型
仿真程序模拟产生理想点目标的回波,并采用频域相关方法(以便利用FFT )实现脉冲压缩,得到仿真图如下。

图4 脉冲压缩后的仿真图
对比图2与图4可以看出,采用脉冲压缩后,在接收机的接收端信噪比有了明显的改善,进而可以在满足分辨率的基础上,提高雷达的作用距离。

7075808590
95100
-2
2
Time in u sec
A m p l i t u d e Radar echo without compression
1 1.05 1.1 1.15 1.
2 1.25 1.3
1.35 1.4 1.45 1.5x 104-60-40
-200
Range in meters A m p l i t u d e i n d B Radar echo after compression
四.结语
脉冲压缩技术是大时宽带宽乘积信号经过匹配滤波器实现的, 不同的信号形式有
不同的压缩性能, 其中线性调频脉冲信号的诸多优点使其称为脉冲压缩信号的首选,它也是最早、应用最广泛的脉冲压缩信号。

脉冲压缩技术能在雷达发射功率受限的情况下, 提高目标的探测距离, 并且保持很高的分辨力, 是雷达反隐身、多目标分辨、抗干扰的重要手段, 在目前的雷达信号系统中有着广泛的应用。

参考文献
[1]丁鹭飞,耿富录·雷达原理(第三版)·西安:西安电子科技大学出版社,2006.
[2]楼顺天,姚若玉,沈俊霞·MATLAB程序设计语言·西安:西安电子科技大学西电出版社,
2007.
[3]元春,苏广州,米红·宽带雷达信号产生技术[M]·北京:国防工业出版社,2002.
附录
线性调频信号的时域波形和幅频特性的matlab仿真程序
T=10e-6; %pulse duration10us
B=30e6; %chirp frequency modulation bandwidth 30MHz
K=B/T; %chirp slope
Fs=2*B;Ts=1/Fs; %sampling frequency and sample spacing
N=T/Ts;
t=linspace(-T/2,T/2,N);
St=exp(j*pi*K*t.^2); %generate chirp signal
subplot(211)
plot(t*1e6,real(St));
xlabel('时间/us');
title('LFM的时域波形');
grid on;axis tight;
subplot(212)
freq=linspace(-Fs/2,Fs/2,N);
plot(freq*1e-6,fftshift(abs(fft(St))));
xlabel('频率/MHz');
title('LFM的频域特性');
grid on;axis tight;。
