KYN28高压开关柜及箱变技术要求
KYN28技术条件及试制鉴定大纲
第2页 共6页
3.2 使用环境条件 3.2.1 正常工作条件
a. 周围空气温度： 上限 +40℃， 下限 -30℃。
b. 海拔：设备安装场所的最大海拔高度 1000m。
c. 湿度：日平均值不大于 95%；月平均值不大于 90%。
d. 地震：地震烈度不超过 8 度。
e. 周围空气应不受腐蚀性或可燃气体、水蒸气等明显污染。
OFY.523.003 第1页 共6页
1. 主题内容与适用范围 本技术条件适用于额定电压 3.6、7.2、12kV，频率为 50 Hz 的户内交流金属铠装中置式开关设备
（以下简称开关设备）。用于发电厂、变电所以及工矿企业的配电室接受和分配电能的单母线、单母线分 段系统的输配电控制装置。
本产品除符合我国国家标准 GB3906─1991《3-35kV 交流金属封闭开关设备》和国际电工委员会 IEC298（1990）《1kV 以上 52kV 及以下交流金属封闭开关设备和控制设备》的有关规定外，尚应满足本 技术条件的要求。 2. 引用标准
表 2 主回路电阻
额定电流
（A）
630
1250
1600～2000
2500 3150
主回路电阻
（不大于μΩ） 200
150
90
80
65
断路器电阻(含触臂) （不大于μΩ）
80
45
35
30
20
温升试验在机械寿命试验前及试验后各进行一次，数值应符合标准限定的数值。 4.1.3 主回路、接地回路及接地开关的额定峰值耐受电流和短时耐受电流试验
依照额定动、热稳定的参数，按 GB/T11022 及 GB3906 规定进行动、热稳定试验，试验结果应符合有 关规定的要求。 4.1.4 额定开断和关合能力试验
KYN28技术规范
KYN28-12金属铠装移开式开关柜技术协议☆开关柜为中置手车移开式，其突出优点是同规格的断路器或PT、计量手车的互换性应达到100％。
☆开关柜为模块化设计，设计充分考虑了使用者四方面的要求：●运行人员的人身安全●可靠的供电连续性●简便的安装、操作与维护●本批合同所采用的断路器为厦门施耐德公司生产的VS1型系列真空断路器。
☆ KYN28型开关柜应为模块化结构，柜体结构框架采用进口敷铝锌钢板经数控机床多重折弯以高强度螺栓栓接而成，坚固而美观且耐腐蚀。
开关柜的门板及后封板采用宝钢优质冷轧钢板加工经钝化处理后采用静电喷涂和焙烤，侧封板采用进口敷铝锌钢板，表面抗冲击且耐腐蚀。
外壳的防护等级为IP40。
☆开关柜由四个完全独立金属铠装的断路器（或计量、PT）室、继电仪表室、母线室、电缆室组成，相互用优质钢板隔断，安全可靠。
隔室间的防护等级为IP20。
☆开关柜的设计、制造及试验满足：●国际电工委员会标准IEC60298●中国国家标准 GB3906●中国电力行业标准 DL404一、满足的总体要求生产厂应提供的先进产品，具有5年以上成功的使用经验，并提供报价产品详细样本。
1)柜内母线为铜母线（采用高强度、阻燃型热缩套管绝缘）。
2)严格按照设计院原理图及元件选型标价、制作，如有代换须经业主或设计院同意。
3)铭牌：所有铭牌为铜制镀镍4)柜体表面为静电喷涂，颜色:由需方指定5)备品备件：两年备品备件一览表二、满足的主要要求1、额定工作电压：10KV 操作电压：220V DC2、开关柜外形： 800*1500*2300（宽*深*高）3、采用厦门施耐德公司生产的抽出式真空断路器VS1型产品额定电流630A 分断能力31.5KA/25KA4、电流互感器配浙江大互互感器公司生产的LZZBJ9-10产品5、零序电流互感器选用浙江大互互感器公司生产的LXK型6、按钮、指示灯选用本公司配套产品7、继电保护采用浙江南瑞公司生产的NR-600型微机综合继电保护装置,8、进出线方式:按图纸要求9、柜内主要元器件严格按照技术要求及订货图纸选配，无变化。
KYN28技术要求
KYN28-12技术要求1、概述1.1．此技术部分范围包括：10KV高压开关柜 10台（套）的设计、制造、设计联络、工厂检验和试验、包装、运输、保险。
1.2．工作范围也包括供应方的技术人员所提供的对安装、现场试验、调试、验收和试验的指导与监督以及对采购方人员的培训，并提供技术详图和文件（包括调试和试验步骤及操作与维修手册等）。
2、标准和一般要求2.1标准GB156-93 标准电压GB311.1 高压输变电设备的绝缘配合GB311.2～GB311.6-83 高电压试验技术GB763-90 交流高压电器在长期工作时的发热GB1408-89 固定绝缘材料工频电气强度的试验方法GB2706-89 交流高压电器动、热稳定试验方法GB2900.1-82 电工名词术语基本名词术语GB3309-89 高压开关设备常温下的机械试验GB3804-90 3～63KV交流高压负荷开关GB7354-87 局部放电测量GB11022-89 高压开关设备通用技术条件SD/T318-89 高压开关柜闭锁装置技术条件DL/T402-91 交流高压断路器订货技术条件DL/T539-93 户内交流高压开关柜和元部件凝露及污秽试验技术条件DL/T593-96 高压开关设备的共用订货技术条件DL/T404-1997 户内交流高压开关柜订货技术条件SDGJ14-86 导体和电器选择设计技术规定GB50060-92 3-110KV高压配电装置设计规范SDJ9-88 电气测量仪表装置设计技术规程DL/T620-1997 交流电气装置的过电压保护和绝缘配合SD334-89 高压带电显示装置技术条件IEC-298 1kV以上52kV及以下高压交流金属封闭开关设备和控制设备2.2使用条件全年主导风向为东北风，夏季主导风向为西南风。
年最大风速 16.7米/秒年平均风速 2.3米/秒年最大降雨量 1595.72毫米年最小降雨量 198.3毫米年最大积雪深度 26厘米年平均最高气温 22.1℃年平均最低气温 14.2℃年极端最高气温 40.9℃年平均相对湿度 80%年最小相对湿度 7%年平均气压 1012.2毫巴年绝对最高气压 1040.6毫巴年绝对最低气压 987.2毫巴海拔高度 50m安装地点：户内2.3. 设备安装地点江西省赣州市会昌县筠门岭镇2.4. 安装环境年平均气温 16.5 ℃极端最高气温 41℃极端最低气温 -20.6℃最热月平均气温 28.32℃最热月平均相对湿度 81 %安装现场基本地震烈度： 8 度。
高压柜技术28柜说明

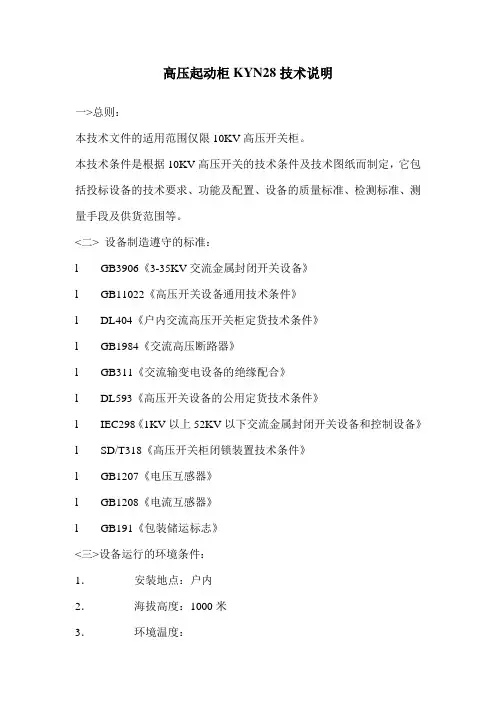

高压起动柜KYN28技术说明一>总则：本技术文件的适用范围仅限10KV高压开关柜。
本技术条件是根据10KV高压开关的技术条件及技术图纸而制定，它包括投标设备的技术要求、功能及配置、设备的质量标准、检测标准、测量手段及供货范围等。
<二> 设备制造遵守的标准：l GB3906《3-35KV交流金属封闭开关设备》l GB11022《高压开关设备通用技术条件》l DL404《户内交流高压开关柜定货技术条件》l GB1984《交流高压断路器》l GB311《交流输变电设备的绝缘配合》l DL593《高压开关设备的公用定货技术条件》l IEC298《1KV以上52KV以下交流金属封闭开关设备和控制设备》l SD/T318《高压开关柜闭锁装置技术条件》l GB1207《电压互感器》l GB1208《电流互感器》l GB191《包装储运标志》<三>设备运行的环境条件：1．安装地点：户内2．海拔高度：1000米3．环境温度：最高温度：+45℃最低温度：-15℃最高日温差：+25℃日平均相对湿度：不大于95%月平均相对湿度：不大于90%4．地震烈度：不超过8级5．污秽等级：周围空气应不受腐蚀性或可燃气体、水蒸气等明显污染。
6．无经常性的剧烈运动场所。
<四>设备技术性能指标1.名称：铠装移开式交流金属封闭开关设备2.型号：KYN283. 高压开关柜技术参数额定电压：10KV最高工作电压：12KV额定电流：1250A频率：50HZ绝缘水平：工频耐压：23KV-1min极间,冲击耐压：70KV极间,额定开断电流:31.5KA额定短路关合电流:80KA额定动稳定电流:80KA额定热稳电流:31.5KA热稳定持续时间:4S防护等级:IP41柜体颜色:计算机灰机械操作寿命:≥1万次额定操作顺序:分→0.3s→合分→180s→合分4.柜内主要主要电器元件技术参数：a.进线开关柜及电机控制柜：采用宝光真空断路器。
KYN28技术要求
KYN28-12技术要求1、概述1.1．此技术部分范围包括：10KV高压开关柜 10台（套）0.4KV低压开关柜 27台（套）干式变压器2000KVA 1台（套）密集型母线系统 1套的设计、制造、设计联络、工厂检验和试验、包装、运输、保险。
1.2．工作范围也包括供应方的技术人员所提供的对安装、现场试验、调试、验收和试验的指导与监督以及对采购方人员的培训，并提供技术详图和文件（包括调试和试验步骤及操作与维修手册等）。
2、标准和一般要求2.1标准GB156-93 标准电压GB311.1 高压输变电设备的绝缘配合GB311.2～GB311.6-83 高电压试验技术GB763-90 交流高压电器在长期工作时的发热GB1408-89 固定绝缘材料工频电气强度的试验方法GB2706-89 交流高压电器动、热稳定试验方法GB2900.1-82 电工名词术语基本名词术语GB3309-89 高压开关设备常温下的机械试验GB3804-90 3～63KV交流高压负荷开关GB7354-87 局部放电测量GB11022-89 高压开关设备通用技术条件SD/T318-89 高压开关柜闭锁装置技术条件DL/T402-91 交流高压断路器订货技术条件DL/T539-93 户内交流高压开关柜和元部件凝露及污秽试验技术条件DL/T593-96 高压开关设备的共用订货技术条件DL/T404-1997 户内交流高压开关柜订货技术条件SDGJ14-86 导体和电器选择设计技术规定GB50060-92 3-110KV高压配电装置设计规范SDJ9-88 电气测量仪表装置设计技术规程DL/T620-1997 交流电气装置的过电压保护和绝缘配合SD334-89 高压带电显示装置技术条件IEC-298 1kV以上52kV及以下高压交流金属封闭开关设备和控制设备2.2使用条件安装地点：户内海拔高度：1000m以下环境气温：-10℃~+40 ℃2.3. 设备安装地点河北省唐山市路北区2.4. 安装环境年平均气温 16.5 ℃极端最高气温 41℃极端最低气温 -20.6℃最热月平均气温 32℃最热月平均相对湿度 81 %安装现场基本地震烈度： 8 度。
KYN28-12高压开关柜技术规范书
技术规范书项目单位：石家庄思凯电力建设有限公司供用电二分公司一、KYN28-12高压开关柜技术说明1概述1.1KYN28-12型铠装式交流金属封闭开关设备(以下简称开关柜)，系三相交流50HZ单母线及双母线分段系统的户内成套配电装置，适用于发电厂、变电站以及工矿企业的额定电压3～10kV电网中，作为接受和分配电能之用，并对电路实行控制、保护和监测。
1.2开关柜内配置高性能真空断路器，成套设备可满足电网对高压开关柜要求，并适合“五防”和全工况、全封闭、全绝缘条件。
2环境条件KYN28-12型开关柜在设计中已充分考虑到客户当地的气候及周围环境，并满足其特殊要求。
条件与措施如下：气候与环境条件产品正常适合的条件辅助措施海拔高度(m) 不超过2000m 超过采用高原型最高温度(ºC) ＋40最低温度(ºC) -5 低于标准装加热器最大相对湿度月平均(＋25ºC) 90% 低于标准装加热器防凝露最大相对湿度日平均95%抗震能力不超过8度最大温差(ºC) 25没有火灾、爆炸危险、严重污染、化学腐蚀及剧烈振动的场所3参照相关标准GB29 电工名词术语：高压试验技术和绝缘配合电工名词术语：高压开关设备电气设备用图形符号GB191 包装储运图示标志GB4205 控制电气设备的操作件标准运动方向GB156 额定电压GB762 电气设备额定电流GB1980 电气设备额定频率GB11022 高压开关设备通用技术条件GB5582 高压电力设备外绝缘的污秽等级电工电子产品自然环境条件海拔和气压水深和水压高压输变电设备的绝缘配合GB311.2~6 高电压试验技术交流系统用高压绝缘子人工污秽试验方法固体层法GB7354 局部放电测量GB11604 高压电器设备无线电干扰测试方法GB763 交流高压电器在长期工作时的发热GB2706 交流高压电器动、热稳定试验方法GB3309 高压开关设备常温下的机械试验GB5273 变压器、电器及套管的接线端子电工电子产品基本环境试验规程试验D6:主变温热试验方法GB4728.1~13 电气图用图形符号GB4025 电工成套装置中的指示灯和按钮的颜色GB4884 绝缘导线的标记GB6988.1~7 电气制图GB7159 电气技术的文学符号制订通则GB1207-86 电压互感器GB1208-87 电流互感器GB3906-91 3~35kV交流金属封闭开关设备GB50150-91 电气装置安装工程、电器设备交接试验标准IEC-298 额定电压1~72kV交流金属封闭开关设备和控制设备IEC-56 高压交流断路器IEC-113 图解、图表、表格IEC-128 技术图的一般原理IEC-694 高压开关设备和控制设备的通用条款4技术参数4.1开关柜技术参数4.1.1额定电压：10kV4.1.2运行最高电压：12kV4.1.3工频耐压：42kV/min4.1.4雷电冲击电压：75kV4.1.5频率：50H Z4.1.6主母线额定电流：1250A4.1.74.1.8额定动力稳定电流：80kA4.1.9防护等级：IP4X；断路器门打开IP2X4.2真空断路器技术参数4.2.1型号：VS1（ZN63B-12）4.2.2额定电压：10kV4.2.3运行最高电压：12kV4.2.4频率：50H Z4.2.5额定电流：1250A4.2.6工频耐压：对地、相间及普通断口工频耐压值42kV/min；隔离断口间的绝缘工频耐压值48kV/min4.2.7雷电冲击电压（全波）：75kV4.2.8辅助回路工频耐受电压：2kV4.2.9额定短路开断电流（有效值）（4S）4.2.10额定关合电流（峰值）：80kA4.2.114.2.12热稳定电流（有效值）：80kA（4S）4.2.13机械寿命：大于2~3万次（30年免维护）4.2.14电气寿命：大于2万次4.2.15额定短路开断电流下允许开断次数：50次4.2.16操作机构形式：电动弹簧操作机构4.2.17操作电压：DC220V4.2.18储能电机电压：AC/DC220V5开关柜的设计报告5.1柜体5.1.1KYN28-12型开关柜为金属铠装移开式。
某配电工程KYN28A-12型中置式高压开关柜技术条件
**县公安局配电工程10KV高压开关柜KYN28-12技术条件2016年09月供货范围1.总则1.1. 本技术条件包括了对产品的基本要求，引用相关标准、规范的有关条文而成为本技术条件的条款，当相关标准、规范变动时，本技术条件条款亦作相应变动，但不应低于本技术条件的要求。
1.2. 我方提供生产厂家的ISO9001系列标准质量保证体系认证证书，及产品通过的权威机构的型式试验报告。
1.5.。
本技术条件仅对柜中主要设备订货作出了基本响应，我方提供产品除满足本技术条件外，应符合有关标准和技术规定及订货图纸要求。
2.引用标准2.1.10KV户内开关柜符合（但不限于）下列标准规范，当下列变动时，本技术条件条款亦作相应变动，但不低于招标书技术要求。
GB11022 《高压开关设备通用技术条件》GB4208- 《外壳防护等级IP代码》GB311.1 《高压输变电设备的绝缘配合》GB2706 《交流高压电器动、热稳定性试验方法》GB763 《交流高压电器在长期工作时的发热》JB/DQ2080 《高压开关设备防雨试验方法》GB/T16927 《高电压试验技术》GB7345 《局部放电测量》GB3309 《高压开关设备常温下的机械试验》GB3906 《3~35KV金属封闭开关设备》DL/T 404 《户内交流高压开关柜订货技术条件》2.2.这些标准的技术条款是产品的最低技术保证，需方在征得我方同意后可提供更高标准，更为经济合理的产品。
如果本技术条件与相关标准、规范有明显的冲突，则我方应向需方反映，以取得解决办法。
3.开关柜技术要求3.1.运行环境波实验法，激振5次，每次5波，间隔2S。
3.2.系统运行条件：3.3.1.开关柜柜体(型号：KYN28A-12)3.3.1.1.结构:中置式3.3.1.2.柜体参数:4开关柜技术、性能、结构要求4.1 开关柜技术参数开关柜柜内主要元件配置详见报价明细表4.2 通用要求4.2.1 高压开关柜的外壳必须是金属的不得用网状编织物，不耐火或类似的材料制造，并具有一定的强度(当盖板和门是外壳的一部分时，盖板和门应由金属制成，其防护等级与外壳相同) ，柜体外壳防护等级为IP4X，柜体内部各隔室的防护等级为IP2X。
10kV开关柜技术要求(KYN28)
恒远5、6号镀锌线10kV户内高压开关柜订货技术条件二〇一三年四月一日1 总则1)本技术条件适用于恒远5、6号镀锌线的10kV户内高压开关柜。
2)本技术条件提出的是最低限度的技术要求，并未对一切技术细节等做出规定，因此供方应按本技术条件的要求提供优质设备。
3)如供方未能以书面形式对本协议要求提出异议，则需方可认为供方提供设备满足本协议要求。
如有异议，不管是多么微小，都应在应标书中以“对协议的异议”为题的专门章节中加以描述。
4)制造标准应以现行国家标准及两部共同的有关条款为依据，国标中未明确部分IEC标准。
如生产厂家制造标准高于上述标准应以生产厂家制造标准为准，不应降低标准。
5)本技术条件作为商务合同的附件与合同同时生效，并与定货合同正文具有同等法律效力。
应遵循的主要现行标准GB311.1－1997 《高压输变电设备的绝缘配合》GB/T16927－1997 《高电压试验技术》DL/T620－1997 《交流电气装臵的过电压保护和绝缘配合》GB2706－89 《交流高压电器动、热稳定试验方法》GB11022－89 《高压开关设备通用技术条件》DL/T539－93 《户内交流高压开关柜和元部件凝露及污秽试验技术条件》DL/T404－97 《户内交流高压开关柜订货技术条件》GB191 包装储运标志以上标准均执行最新版本。
适用环境条件1)周围空气温度最高温度： +40 ℃最低温度： -25 ℃日温差： 25 ℃海拔高度：≤1000 m2）环境相对湿度（20 C时）日平均值： 95 %月平均值： 90 %3）地震烈度： 8度耐受地震能力（承受三相正玄波，水平和垂直加速度同时作用，并考虑引出套管连接导线震荡影响）。
水平加速度：0.25g (设备本体和基础的动力放大系数为1.2倍)垂直加速度: 0.125g正玄波持续时间: 5周波安全系数: 动态 1.67 静态 3.52设备规范及数量1）名称：户内铠装中臵移开式交流金属封闭开关设备型号及数量：KYN28A—12（GZS1）10kV户内高压开关柜共22面；一套备用断路器手车其中：进线开关柜2面带PT，出线柜18面，所变柜2面。
高压柜KYN28技术说明
高压柜KYN28技术说明<一>总则：本技术文件的适用范围仅限10KV高压开关柜。
本技术条件是根据10KV高压开关的技术条件及技术图纸而制定，它包括投标设备的技术要求、功能及配置、设备的质量标准、检测标准、测量手段及供货范围等。
我方保证提供符合本技术协议和国家标准的优质产品。
我们提供的产品一定满足技术条件的要求，柜内电气设备满足各自的现行技术标准。
如果我方没有以书面形式对本条件书提出异议，则提供的产品完全满足本技术书要求。
<二> 设备制造遵守的标准：l GB3906《3-35KV交流金属封闭开关设备》l GB11022《高压开关设备通用技术条件》l DL404《户内交流高压开关柜定货技术条件》l GB1984《交流高压断路器》l GB311《交流输变电设备的绝缘配合》l DL593《高压开关设备的公用定货技术条件》l IEC298《1KV以上52KV以下交流金属封闭开关设备和控制设备》l SD/T318《高压开关柜闭锁装置技术条件》l GB1207《电压互感器》l GB1208《电流互感器》l GB191《包装储运标志》<三>设备运行的环境条件：1．安装地点：户内2．海拔高度：1000米3．环境温度：最高温度：+45℃最低温度：-15℃最高日温差：+25℃日平均相对湿度：不大于95%月平均相对湿度：不大于90%4．地震烈度：不超过8级5．污秽等级：周围空气应不受腐蚀性或可燃气体、水蒸气等明显污染。
6．无经常性的剧烈运动场所。
<四>设备技术性能指标1.名称：铠装移开式交流金属封闭开关设备2.型号：KYN28A3. 高压开关柜技术参数额定电压：10KV最高工作电压：12KV额定电流：1250A频率：50HZ绝缘水平：工频耐压：23KV-1min极间,冲击耐压：70KV极间,额定开断电流:31.5KA额定短路关合电流:80KA额定动稳定电流:80KA额定热稳电流:31.5KA热稳定持续时间:4S防护等级:IP4X柜体颜色:Z32计算机灰机械操作寿命:≥1万次额定操作顺序:分→0.3s→合分→180s→合分4.柜内主要主要电器元件技术参数：a.进、出线及联络开关柜：采用ZN63-12/1250-31.5断路器。
KYN28A技术说明
KYN28A技术说明KYN28A-12型开关柜主性能、技术参数描述⼀、概述KYN28A-12(GZS1)型户内⾦属铠装抽出式开关设备（中置柜），系3-10千伏三相交流50Hz单母线及单母线分段系统的成套配电装置。
主要⽤于发电⼚、中⼩型发电机送电、⼯矿企事业配电以及电业系统的⼆次变电所的受电、送电及⼤型⾼压电动机起动等。
作控制保护、监测之⽤，本开关设备满⾜DL/T404-91，IEC298、GB3906等标准要求，具有防⽌带负荷推拉断路器车，防⽌误分合断路器、防⽌接地开关处于闭合位置时关合断路、防⽌误⼊带电隔室、防⽌在带电时误合接地开关的联锁功能，既可配⽤VS1真空断路器，⼜可配⽤ABB公司的VD4真空断路器，实为⼀种性能优越的配电装置。
⼆、执⾏标准GB3906-91 《3—35KV交流⾦属封闭开关设备》GB11022—89 《⾼压开关设备通⽤技术条件》IEC-298 《交流⾦属封闭开关设备及控制设备》GB311.1—83 《⾼压输变电设备的绝缘配合》等三、设计条件1.1环境温度1.1.1室内最⾼环境温度： +40℃1.1.2室内最低环境温度：-15℃1.1.3⽇平均温度： +35℃1.2环境湿度⽉平均湿度：≤90%⽇平均湿度：≤95%1.3海拔⾼度：≤1000m1.4地震加速度（⽔平）：0.15g1.5外围因素：周围空⽓没有明显受到尘埃、烟、腐蚀性和可燃性⽓体、蒸⽓或盐雾的污染。
⽆严重污秽及经常性剧烈振动。
1.6⽤电系统概述1.6.1系统电压等级：7.2KV 12KV1.6.2系统频率：50（60）Hz1.6.3安装⽅式：户内1.7⽤户有特殊要求可与制造⼚商协商四、技术参数五、外形尺⼨及重量六、结构特点开关设备整体是由柜体和中置式可移开部件（⼿车）两⼤部分组成，柜体和各功能单元的隔板采⽤进⼝优质敷铝锌板组装⽽成。
本柜具有架空进出线、电缆进出线及左右联络的功能，可以根据⽤途将各⽅案的开关柜排列组成能完成设计功能的配电装置。
KYN28高压开关柜及箱变技术要求
东工地社区高压线路改造配电柜技术要求一、招标范围二、高压供电系统组成和配件选型变电所高压供电系统电压为6KV 由8台开关柜组成，其中1台进线柜，6台出线柜，1台PT柜。
配电柜采用的KYN28A-12系列，开关柜断路器选用VS1-12系列，操动机构采用弹簧储能操作机构，进线柜断路器型号为VS1-12/1250-25，其余6台出线柜型号为VS1-12/630-2。
进线柜电流互感器型号是LZZBJ9-10 变比400/5,出线柜电流互感器型号也为LZZBJ9-10 ，其中1台的变比是300/5，2台的变比是100/5,3台的变比是50/5。
进线柜的电压互感器型号是JDZ10-10 6/0.1KV，PT柜的电压互感器型号是JDZ10-6。
配电柜所用避雷器型号选用 HY5WS-17/50型。
开关智能显示装置采用Yado-EDI型，微机保护装置进线柜选用DMP3211型，出线柜选用DMP3212型。
开关的一次母线采用80mm×10mm铜母线。
配电柜详细配置见原矿变改造后高压配电系统图。
2、适用标准GB156-93 标准电压GB311.1-1997 高压输变电设备的绝缘配合GB1984-89 交流高压断路器GB3906-91 3-35KV交流金属封闭开关设备GB11022-89 高压开关设备通用技术条件DL/T402-1999 交流高压断路器订货技术条件DL/T402-1997 户内交流高压开关柜订货技术条件DL/T593-1996 高压开关设备的共用订货技术条件二、使用条件及环境1、海拔高度：不超过2000m2、环境温度：最高气温：+40℃最高月平均温度：+30℃最高年平均温度：+20℃最低气温：-30℃最大气温差：25K3．月平均最高相对湿度（25℃）：90%日平均最高相对湿度（25℃）：95%4．耐地震能力：地面水平加速度：2.5m/s2地面垂直加速度：12.5m/s2安全系数为1.675.空气没有明显的尘埃、烟、腐蚀性或可燃性气体、水陆联运或盐的污染。
KYN28A技术规范
KYN28A-12高压开关柜技术规范书一、总则产品概述：KYN28A-12(KYN9000-12）铠装移开式交流金属封闭开关设备（以下简称高压中置式开关柜），是严格按照国标GB3906-91、DL/T404-97和针对电力系统大量用户关于供电设备应加强绝缘并能抗御内部电弧故障的具体要求而设计制造的，可用于3.6-12KV单母线系统中，作为接受和分配电能并对电路进行控制、保护和监测的户内金属封闭开关设备。
二、KYN28A-12满足的技术条件：2.1满足的工作环境条件1、周围环境温度：最高气温+45℃,最低气温-30℃。
2、年平均温：最高16℃，最低4℃。
3、海拔高度：1600米。
4、相对湿度（25℃）：月平均最高相对湿度51%，年平均相对湿度40%。
5、地震基本烈度：VIII度，水平加速度：0.25g，垂直加速度：0.125g。
6、风向、风速平均风速：2.3m/c 最大风速：18m/s7、污秽等级：III级，爬电比距：≧25mm/kV2.2.KYN28A-12高压开关柜满足的技术条件1、额定电压：12KV2、额定频率：50HZ3、额定绝缘水平：1min工频耐压：42KV。
雷电冲击耐压（峰值）：75KV。
4、4秒热稳定电流（有效值）：25KA、40KA；5、额定动稳定电流：63KA、100KA；6、额定短路开断电流：63KA、100KA；7、额定关合定电流（峰值）：63KA、100KA;8、防护等级：外壳为IP4X，断路器室门打开为IP2X。
9、分、合闸机构和辅助回路的额定电压：DC220V。
10、断路器开断短路电流次数不小于50次。
11、操作机构为电动机储能弹簧式12、高压开关柜额定绝缘水平符合下表规定（单位：KV)13、柜内电器设备绝缘爬距：2.5cm/KV14、高压开关柜的结构完全能保证工作人员的安全和便于运行、维护、检查、监视、检修和试验。
15、高压开关柜中各组件及导体连接处，考虑高温期间不会超出标准规定的温度。
KYN28A技术通用说明
（一）K Y N28A-12（G Z S1-10）高压开关柜技术参数及性能说明本公司G Z S1-10（K Y N28-10）中置式开关柜系引A B B技术制造。
其特点采用全拼装结构，柜体防护等级和手车互换性较高，是国内性价比较高的中置高压开关柜。
该产品主要配用VS1（Z N63A）、V D4、Z N28-N H-10、B G E63等免维护型真空开关，还包括推进机构、联锁机构、接地开关、一次触头及一次触头盒，性能指标先进，可以满足不同地区用户的要求。
本公司G Z S1型户内交流金属铠装手车开关柜，它达到国际电工委员会I E C-298《交流金属封闭开关设备和控制设备》标准和G B3906《3-35K V交流金属封闭开关设备》标准，并满足机电部的“五防”要求，具有使用安全可靠，维修方便，性能优于其它型式产品的特点。
１、技术标准G B3906G B2706G B763G B311 G B1984I E C298D L404及相关的I E C 标准或制造商制造标准；以上标准均应采用最新版本。
2、10K V开关柜⏹开关柜类型：G Z S1（K Y N28A）⏹环境条件：海拔：≤2000m温度：最高：+40℃最低：-20℃地震烈度：8级相对温度：90%运行条件：远离火灾、腐蚀性气体和剧烈震动的场所。
⏹系统运行条件：额定电压：10K V最高运行电压：12K V额定频率：50H Z2．1柜体⏹类型：金属铠装中置手车式额定电压：10K V防护等级：I P4X（外壳）I P2X（内部）⏹额定绝缘水平：工频耐压：42/K V/1分钟冲击耐压：75/K V（峰值）额定短时耐受电流：31.5K A、40K A额定峰值耐受电流：80K A、100K A母线额定电流：1250A～3150A⏹辅助电源：操作和指示电源：220V D C内部照明：220V D C加热电阻：220V D C⏹手车位置行程开关：工作位置：1常开试验位置：1常开3、结构、功能说明及技术条件保证开关设备按GB3906-91中的铠装式金属封闭开关设备而设计，整体是由柜体和中置式可抽出部件（即手车）两大部分组成，见图，柜体分四个单独的隔室，外壳防护等级为IP4X，各小室间和断路器室门打开时防护等级为IP2X，具有架空进出线，电缆进出线及其它功能方案，经排列、组合后能成为各种方案形式的配电装置，本开关设备可以从正面进行安装调试和维护，因此，它可以背靠背组成双重排列和靠墙安装，提高了开关设备的安全性、灵活性、减少了占地面积。
KYN28A-4000技术条件
630 200 85
1250 150 60
1600～ 2000 90 50
2500 80 48
3150 65 40
4000 65 40
断路器电阻 （含触臂、 隔离触头） （μ Ω ）
温升试验在机械寿命试验前及试验后应各进行一次，数值应符合标准限定的数值。 4．1．3 主回路及接地回路的额定动，热稳定电流试验 依照额定动，热稳定的参数，按 GB3906 规定进行动热稳定试验，试验结果应符合有 关规定的要求。
标记
处数
更改文件号
签字
日期
设计文件名称 产品型号、名称 4．1．4 开断和88.666 第 5 页 共 7 页
KYN28A-12/4000-40 高压开关柜
依照断路器的额定关合电流和开断电流的参数，按 GB1984 和 GB3906 规 定进行额定开断和关合能力试验，试验结果应符合有关规定的要求。 4．1．5 断路器和可抽出部件及其联锁装置的机械试验 断路器和可抽出部件及其联锁装置的机械试验 a．机械操作特性试验 开关设备主回路中所装的开关等元件在规定的操作条件下的机械特性，应符合 各自的标准和技术条件的要求。 b．机械操作试验 机械操作试验是为了证明断路器和可移开部件能完成预定的操作功能，且机械联 锁符合要求。 C.连锁： 1）断路器进行分，合操作各 50 次 a 试验室，只有当可移开部件处在工作，试验，移开位置时，断路器才可以进行分， 合闸操作。 b 断路器在合闸状态，用手车操作手柄不能推拉手车。 2)接地开关操作 50 次 试验时，当接地开关处在合闸位置，可移开部件不能进入工作位置。 3）可移开部件插入和移开各 25 次 a 试验时，当可移开部件处在试验位置以内，接地开关操作手柄不能插入操作孔 b 接地开关处于分闸状态，下面板及后封板不能被打开。 c．机械寿命试验 机械寿命试验按 GB3309 及 GB3906 规定，对主回路隔离插头，二次隔离插头和可移 开部件进行推进、抽出各 500 次数机械寿命试验，柜内所装组件，应按照各自的国家标准 和持术条件的要求，在柜内进行机械寿命试验，机械寿命后，开关设备应能正常工作。 4．1．6 防护等级的检查（防止人体接近带电体和触及运动部分的试验） 外壳防护等级为 IP4X，按 GB11022 规定进行，对外壳用直径 1.0 直钢丝不能通过外壳或隔板上的开孔，用直径 1.0 入时，还应满足： a． b．
KYN28A-4000技术条件
3．3．9 分闸装置和辅助回路的额定电压(V) 直流为 交流为 3．3．10 防护等级 开关设备外壳的防护等级为 IP4X,隔室间的防护等级为 IP2X,当断路器室门打 开时,断路器室的防护等级仍可达 IP2X，即未打开门时,能够阻挡直径或厚度大于 1 mm 的导线,带或直径超过 1mm 的其它物体伸入柜体；断路室打开后,能够阻挡直径 大于 12mm 的固体,手指或长度不超过 80mm 类似物休接近带电部分和触及运动部分. 3．4 设计和结构 产品的设计和结构应符合国家标准 GB3906 中对户内交流金属铠装移开式开关 设备的要求,满足联锁要求,能够: a． b． c． d． e．
描 图 描 校 旧底图总号 底图总号 签 字
+0.05 0 mm +0.05 0 mm
的
的钢丝检验，当工具能够插
不能因检验工具插入使得带电部分介电强度降至额定绝缘水平以下； 不能触及外壳内的运动部件；
+0.05 0 mm
当断路器室门打开时，防护等级为 IP2X，用直径 12 4．1．7 严酷使用条件下的试验
标记
处数
更改文件号
签字
日期
设计文件名称 产品型号、名称
技
术
条
件
YC.788.666 第 4 页 共 7 页
KYN28A-12/4000-40 高压开关柜
由于开关设备的组件、额定参数及组合具有多样性，不可能对所有方案进行型 式试验，所以型式试验只在具有代表性的功能单元上进行，任何特定的性能可借类 似的试验数据来判定。 型式试验的试品应与正式生产的产品图纸相符，对 GB3906 中第 7 章规定的 a～f 情况下，必须进行型式试验。 型式试验的项目包括： 1.主回路雷电冲击和工频耐压试验；2.辅助回路和控制回路的耐压试验； 3.主回路电阻测量；4.温升试验；5.机械特性和机械操作试验； 6.防护等级检查；7.机械寿命试验；8 主回路额定峰值耐受电流和短时耐受电流试验； 9.接地回路额定峰值耐受电流和短时耐受电流试验；10.额定短路关合、11.开断能力试验； 12.凝露试验；13.局部放电；14.EMC；15.接地开关关合试验 a. 内部故障电弧效应的试验。 4．1．1 耐受电压试验（包括雷电冲击电压试验，工频耐压试验，辅助回路的工频耐压试验） 依照额定耐受电压的参数，按 GB311.1～6 及 GB3906 规定进行设备的耐受电压试验及 辅助回路和控制回路的耐压试验，试验条件应尽可能接近标准的参考大气条件中，允许使用 空气密度和湿度修正因素。 4．1．2 温升试验和主回路电阻测量 按 GB762 及 GB3906,对装有不同的额定电流值的断路器柜进行主回路电阻测量和 温升试验,跨越金属铠装移开式开关设备的主回路所测得的电阻值不应超过表 2 的数值。 表 2 主回路电阻和断路器电阻 额定电流（A） 主回路电阻（μ Ω ）
KYN28技术规范
10KV高压开关柜KYN28技术规范书1、概述1.1本技术标中的所有的技术内容，技术参数，采用的标准及所选用的设备和材料符合上述招标书的要求。
1.2本技术标根据本公司多年的制造经验和本公司的先进技术作出。
2、标准1.3所有设备的制造、测试和安装均采用中国国家标准，同时满足相应的IEC标准，主要标准号如下：GB3906-91《3-35KV交流金属封闭开关设备》GB11022-89《高压开关设备通用技术要求》GB11032《交流无间隙金属氧化锌避雷器》GB1984-89《交流高压断路器》GB1985-89《交流高压隔离开关和接地开关》GB311.1-83和GB311.2～6～83《高电压试验技术》GB1P1《包装贮运标志》GB50171-92《电器装置安装工程盘，柜及二次回路接线施工及验收规范》GB2706《交流高压电器在长期工作时的发热》GB1207《电压互感器》GB1208《电流互感器》DL/T403-91《10～35KV户内高压真空断路器订货条件》DL/T404-97《户内交流高压开关柜订货条件》DL/T402-91《交流高压断路器订货技术条件》DL/T593-96《高压开关设备的共用订货技术条件》IEC298《交流金属封闭开关设备和控制设备》3、环境条件3.1.1周围环境温度上限＋40℃下限－10℃3.1.2海拔不超过1000m3.1.3环境温度月平均相对湿度不大于90％日平均相对湿度不大于95％饱和蒸汽压日平均不大于2.2×103Mpa月平均不大于1.8×103Mpa3.1.4地震烈度及加速度不大于8度水平加速度：0.3g垂直加速度：0.15g3.1.5适用于III级污秽场所3.2工程条件3.2.1安装地点：户内3.2.2安装方式：地脚螺栓、焊接4、高压开关柜基本技术参数4.1型号：KYN28A-124.2外形尺寸：800（1000）×1500（1660）×2300 4.3额定频率：50HZ4.4额定电压：12KV4.5额定电流：1250A4.6额定主母线电流：1250A4.7额定热稳定电流：31.5KA4.8额定动稳定电流（峰值）：80KA4.9额定热稳定时间：4s4.10额定开断电流：31.5KA4.11外壳防护等级IP4X，断路器室门打开时IP2X 4.12额定绝缘水平工频耐受电压1min：对地：42KV隔离断口间：48KV4.13雷电冲击耐受电压：对地：75KV隔离断口间：85KV5、技术性能要求5.1温升限值不超过GB1207-75规定值5.2高压开关柜有机绝缘的爬比距≥20㎜/KV5.3瓷质绝缘的爬电比距≥18㎜/KV5.4内部燃弧试验：见附试验报告6、KYN28A-12开关技术说明6.1概述开关柜系3~10千伏三相交流50HZ单母线及单母线分段系统的成套配电装置。
