主蒸汽管道设计压力取值分析
主蒸汽管道水压试验方案

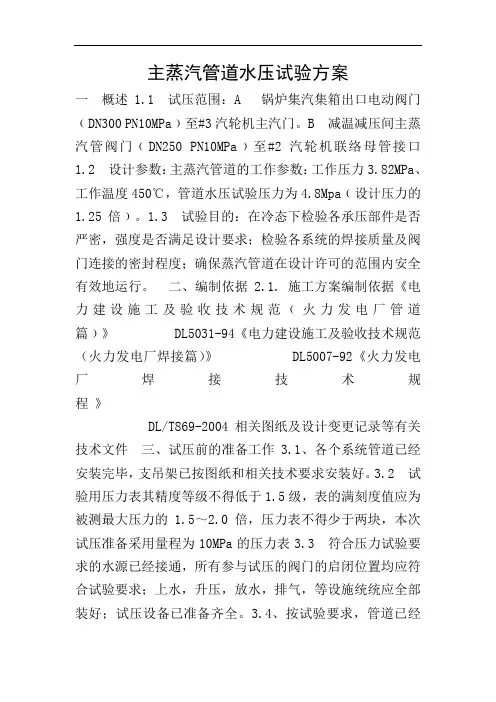

主蒸汽管道水压试验方案一概述1.1 试压范围：A 锅炉集汽集箱出口电动阀门﹙DN300 PN10MPa﹚至#3汽轮机主汽门。
B 减温减压间主蒸汽管阀门﹙DN250 PN10MPa﹚至#2汽轮机联络母管接口1.2 设计参数：主蒸汽管道的工作参数：工作压力3.82MPa、工作温度450℃，管道水压试验压力为4.8Mpa﹙设计压力的1.25倍﹚。
1.3 试验目的：在冷态下检验各承压部件是否严密，强度是否满足设计要求；检验各系统的焊接质量及阀门连接的密封程度；确保蒸汽管道在设计许可的范围内安全有效地运行。
二、编制依据2.1. 施工方案编制依据《电力建设施工及验收技术规范﹙火力发电厂管道篇﹚》 DL5031-94《电力建设施工及验收技术规范（火力发电厂焊接篇）》 DL5007-92《火力发电厂焊接技术规程》DL/T869-2004相关图纸及设计变更记录等有关技术文件三、试压前的准备工作3.1、各个系统管道已经安装完毕，支吊架已按图纸和相关技术要求安装好。
3.2 试验用压力表其精度等级不得低于1.5级，表的满刻度值应为被测最大压力的1.5～2.0倍，压力表不得少于两块，本次试压准备采用量程为10MPa的压力表3.3 符合压力试验要求的水源已经接通，所有参与试压的阀门的启闭位置均应符合试验要求；上水，升压，放水，排气，等设施统统应全部装好；试压设备已准备齐全。
3.4、按试验要求，管道已经加临时试压固定支架，满足试验时水的载重力。
3.5、待试管道与不参与这次水压试验的其他系统之间已用盲板或采取其他措施隔开。
3.6、待试管道上的安全阀、及仪表元件等已拆下或加盲板隔离。
3.7、在泵出口的试压临时管道上装一只PN10MPa压力表；在管道中段容易观察处安装一只PN10MPa压力表。
3.8、准备好水压试验记录，准备必须的检查和修理工具并准备两对对讲机。
3.9、准备好水压试验用的水源，水压试验用水必须是通过化学处理的除盐水，试压用水拟考虑从现有给水泵进水管道上接临时管至试压泵和主蒸汽管；除盐水和试压泵出口高压水从主蒸汽管电动阀门旁路管道进入主蒸汽管。
蒸汽旁路管道的设计及研究

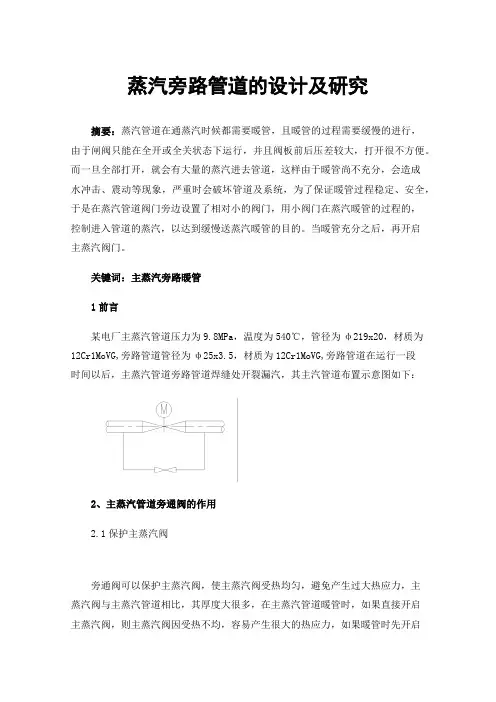

蒸汽旁路管道的设计及研究摘要：蒸汽管道在通蒸汽时候都需要暖管，且暖管的过程需要缓慢的进行，由于闸阀只能在全开或全关状态下运行，并且阀板前后压差较大，打开很不方便。
而一旦全部打开，就会有大量的蒸汽进去管道，这样由于暖管尚不充分，会造成水冲击、震动等现象，严重时会破坏管道及系统，为了保证暖管过程稳定、安全，于是在蒸汽管道阀门旁边设置了相对小的阀门，用小阀门在蒸汽暖管的过程的，控制进入管道的蒸汽，以达到缓慢送蒸汽暖管的目的。
当暖管充分之后，再开启主蒸汽阀门。
关键词：主蒸汽旁路暖管1前言某电厂主蒸汽管道压力为9.8MPa，温度为540℃，管径为φ219x20，材质为12Cr1MoVG,旁路管道管径为φ25x3.5，材质为12Cr1MoVG,旁路管道在运行一段时间以后，主蒸汽管道旁路管道焊缝处开裂漏汽，其主汽管道布置示意图如下：2、主蒸汽管道旁通阀的作用2.1保护主蒸汽阀旁通阀可以保护主蒸汽阀，使主蒸汽阀受热均匀，避免产生过大热应力，主蒸汽阀与主蒸汽管道相比，其厚度大很多，在主蒸汽管道暖管时，如果直接开启主蒸汽阀，则主蒸汽阀因受热不均，容易产生很大的热应力，如果暖管时先开启旁通阀，等暖管结束后再开启主蒸汽阀，则主蒸汽阀受热比较均匀，产生的应力很小。
2.2保护蒸汽管道系统旁通阀可以保护蒸汽管道系统，避免在暖管时因大量蒸汽突然进入管道引起水冲击、震动等现象发生。
2.3易于操作暖管过程中，由于主蒸汽阀前后的压力差距大，导致主汽阀操作困难。
其次避免一侧压力过大，阀门开启的过程中，减轻阀门密封面磨损。
而利用开启旁通管道进行暖管，使阀门容易开启，减轻阀门密封面的磨损。
而且旁通阀的流通界面较小，比较容易控制暖管速度。
3、旁通阀的设置3.1具有下列情况之一的关断阀，宜设旁通阀（1）蒸汽管道启动暖管需要先开旁通阀预热时。
（2）汽轮机自动主汽阀前的电动主闸阀。
（3）对于截止阀，介质作用在阀座上的力超过50kN时。
（4）公称压力不大于PN10，公称尺寸不小于DN600手动闸阀。
蒸汽管道设计计算
项目名称：XX蒸汽管网设计输入数据：⒈管道输送介质：蒸汽工作温度:240℃设计温度260℃工作压力：0。
6MPa 设计压力:0.6MPa 流量：1。
5t/h 比容：0.40m3/kg 管线长度：1500米。
设计计算:⑴管径:Dn=18。
8×（Q/w）0.5D n - 管子外径，mm；D0—管子外径，mm；Q—计算流量，m3/hw—介质流速，m/s①过热蒸汽流速DN》200 流速为40～60m/sDN100~DN200 流速为30～50m/sDN＜100 流速为20～40m/s②w=20 m/sDn=102.97mmw=40 m/sDn=72.81mm③考虑管道距离输送长取D0 =133 mm。
⑵壁厚:ts＝PD0/｛2（〔σ〕t Ej+PY）}tsd=ts+CC=C1+C2ts -直管计算厚度，mm;D0—管子外径，mm；P - 设计压力，MPa;〔σ〕t—在操作温度下材料的许用压力,MPa；Ej—焊接接头系数；tsd—直管设计厚度,mm；C—厚度附加量之和；: mm；C1-厚度减薄附加量;mm；C2—腐蚀或磨蚀附加量；mm；Y—系数。
本设计依据《工业金属管道设计规范》和《动力管道设计手册》在260℃时20＃钢无缝钢管的许用应力〔σ〕t为101Mpa，Ej取1。
0,Y取0。
4，C1取0.8，C2取0.故ts＝1.2×133/【2×101×1+1.1×0。
4】=0。
78 mmC= C1+ C2 =0。
8+0=0.8 mmTsd=0。
78+0。
8=1.58 mm 壁厚取4mm所以管道为φ133×4。
⑶阻力损失计算3。
1按照甲方要求用φ89×3.5计算①φ89×3.5校核计算：蒸汽流量Q= 1。
5t/h 粗糙度K=0。
002m蒸汽密度v＝2。
5kg/m3 管内径82mm蒸汽流速32。
34m/s 比摩阻395.85Pa/m②道沿程阻力P1=395。
主蒸汽管道设计压力取值分析
主蒸汽管道设计压力取值分析摘要：为了对单元机组超临界和超超临界机组主蒸汽压力设计有更清晰的认识，分析了主蒸汽管道设计压力取值以及国家标准,电力标准与ASMEB31.1的区别,得出了单元机组超临界和超超临界机组主蒸汽压力取值不同主要原因，对于机组的设计具有指导意义。
结论是主汽门前设计压力就是最大运行工况下(VWO) 的热平衡上的运行压力，GB50764同时参照ASME和IEC 的规定得出的设计压力偏于保守。
关键词：单元机组；主蒸汽压力；主汽门进口处设计压力；最大持续运行压力；安全系数；国标；ASMEWen Peng(Black & Veatch Engineering Co., Ltd., Beijing 100022, China)Main Steam Pipe Design Pressure AnalysisAbstract:Aiming at unit supercritical and ultra supercritical unit main steam design pressure to have a clearer understanding, analyze the main steam design pressure selection and the difference between GB, DL code and ASMEB31.1. Educe the main reason that the main steam design pressure is different for ultra-supercritical and supercritical. Concluded the design throttle pressure is the max operating pressure (VWO case), so GB is conservative for the design throttle pressure to comply with IEC code and ASME.Key words:unit; main steam pressure; design pressure at the throttle inlet; maximum sustained operating pressure; safety factor; GB; ASME0 引言主蒸汽压力取值是电厂设计的关键，由于各个国际以及各个标准的不统一，造成了国内工程师对于主蒸汽压力取值的不同认识，以至于各个设计院在设计压力的取值上经常出现不一致的情况，本文分析了主蒸汽管道设计压力取值以及国家标准,电力标准与ASMEB31.1的区别,得出了单元机组超临界和超超临界机组主蒸汽压力取值不同主要原因。
设计压力选用
设计压力、设计温度的确定（供参考，摘自《全国勘察设计注册公用设备工程师动力专业考试复习教材》、《热能工程设计手册》）1设计压力1）主蒸汽管道：取用锅炉过热器出口的额定工作压力或锅炉最大连续蒸发量下的工作压力。
2）减压装置后的蒸汽管道：取其最高工作压力。
3）定速给水泵出口管道：取给水泵特性曲线最高扬程对应的压力和该泵进水侧压力之和。
4）可调速给水泵的出口管道：取额定转速时，额定流量下水泵出口压力的1.1倍与进水侧压力之和。
5）低压给水管道（锅炉给水泵以前）：取除氧器额定压力和最高水位时水柱静压之和。
6）锅炉排污管道：定期排污膨胀器前不小于锅筒上所有安全阀中最低整定压力与锅筒最高水位至管道连接点水柱静压之和；连续排污膨胀器前不小于锅筒上所有安全阀中最低整定压力；阀后不会引起管内压力升高时，其设计压力为：当锅炉压力为 1.750～4.150MPa时，取1.750MPa，当锅炉压力为4.151～6.200MPa时，取2.750MPa。
7）安全阀后排气管道：应根据消声器和管道阻力确定。
当未装消声器时，高中压锅炉排汽管道取1.0MPa，超高压锅炉排汽管取2.0MPa。
2设计温度1）主蒸汽管道：取锅炉过热器出口蒸汽额定工作温度加上锅炉正常运行的允许的温度偏差。
温度偏差值可取5℃。
2）减温装置后的管道：取减温装置出口蒸汽的最高工作温度。
3）低压给水管道：取除氧器最高工作压力对应的饱和温度。
4）锅炉排污管道：锅炉排污阀前、锅炉排污阀后装有堵板或阀门有可能引起管内压力升高时，连排和定排的设计温度取锅筒上所有安全阀中最低整定压力对应的饱和温度；排污阀后不会引起管内压力升高时，排污阀后连排和定排的设计温度为：当锅炉压力为1.750～4.150MPa时，取210℃，当锅炉压力为4.151～6.200MPa时，取230℃。
5）安全阀排气管道：不装消声器时，取被排放汽源的额定工作温度减50℃；装消声器时，取被排放汽源的额定工作温度。
火力发电厂汽水管道设计技术规定
火力发电厂汽水管道设计技术规定(摘录)DLGJ 23─81电力工业部电力建设总局关于试行《火力发电厂汽水管道设计技术规定DLGJ 23-81》的通知（81）火设字第133号根据当前技术发展和设计工作的需要，我局组织东北、西北、中南、河北电力设计院对1964年原水利电力部电力建设总局颁发的《火力发电厂汽水管道设计导则（SD1─DZ-/Z-103-64）》进行了修订。
修订后，定名为《火力发电厂汽水管道设计技术规定DLGJ 23-81》，现颁发试行。
各单位在使用过程中，如发现不妥之处，请随时函告我局和东北电力设计院，以便及时修改补充。
1981年7月7日常用符号的单位和意义符号单位意义名称代号0 1 2 1j d1 1jb 公斤力/厘米公斤力/厘米公斤力/厘米公斤力/厘米公斤力/厘米－－度（摄氏）公斤力/毫米公斤力/毫米公斤力/毫米kgf/cmkgf/cmkgf/cmkgf/cmkgf/cm－－℃kgf/cmkgf/cmkgf/cm管内介质临界压力管内介质临界动压力管道始端压力与终端压力之比管道始端压力与临界压力之比设计温度钢材在20℃下的基本许用应力钢材设计温度t下的基本许用应力钢材在20℃下的抗拉强度最小值续表符号单位意义名称代号ξZd gg c 米/秒公斤·米/（公斤力·秒）续表符号单位意义名称代号2qLL maxo 公斤力/米米米米－大卡/公斤kgf/mmmm－kcal/kg生根结构梁的计算长度支吊架的最大允许间距初选的荷重变化系数安全阀进口处蒸汽热焓续表符号单位意义名称代号注：本表中的单位，有的与法定计量单位一不致，需要换算，在正文中第一次出现时均以注的形式给出了换算关系。
第一章总则第1.1条适用范围本规定适用于火力发电厂主厂房范围内单机容量为1.2万kW至30万kW、参数为17lata/555℃及以下机组的汽水管道设计。
其他容量机组的汽水管道或主厂房范围外的汽水管道设计可参照使用。
高温高压管道的设计的要点和选材要求及计算书内容
高温高压管道的设计的要点和选材要求及计算书内容一､四大管道的设计要点1.1管道设计压力锅炉过热器出口额定主蒸汽压力称为主蒸汽系统管道的设计压力｡根据IEC(60045-1,1991,MOD)规定要求:在电机运行过程中,汽轮机进口处的平均蒸汽压力应小于额定压力,因此,主蒸汽管道的压力不应超过额定压力的105%[3]｡根据IEC的要求,只要保证12个月平均值不超过额定值,汽轮机超压5%是可以连续运行的｡因此,主蒸汽管的设计压力等于汽轮机额定进汽压力的105%加上主蒸汽管道的压降(按5%考虑)[3]｡按照国内外标准及规范,热再热蒸汽管道系统的设计压力是汽轮机高压缸排汽压力的1.15倍或锅炉再热器出口安全阀动作的最低整定压力(约为1.1倍的再热器进口压力)｡此压力低于1.15倍的高压缸排汽压力,由于相差不大,因此再热热段蒸汽管道设计压力按1.15倍汽轮机高压缸排汽压力考虑｡冷再热蒸汽系统管道的设计压力与再热热段蒸汽管道设计压力一样｡1.2管道设计温度按照国内外标准及规范,主蒸汽系统管道的设计温度等于锅炉过热器出口的额定温度加正常运行时的锅炉允许的温度正偏差5C[4]｡按照国内外标准及规范,热再热蒸汽管道系统的设计温度等于锅炉再热器出口额定温度加正常运行时锅炉的允许的温度正偏差5'C｡根据国内规程:汽轮机高压缸排汽参数的熵为冷再热蒸汽管道的系统的设计温度｡若汽轮机在运行方式上有特殊要求时,该设计温度应采用最高工作温度｡1.3汽机旁路管道高压旁路阀前管道的设计参数与主蒸汽管道相同,阀后管道的设计参数与冷再热蒸汽管道相同;低压旁路阀前管道的设计参数与热再热蒸汽管道相同｡1.4高压给水管道对于高压给水管道(主给水泵出口到关断阀),设计压力的值等于泵在额定转速特性曲线最高点对应的压力加上泵进水侧压力;对于高压给水管道(从关断阀后到省煤器进口),设计压力的值等于1.1倍泵的提升压力(泵在额定转速及设计流量下)加上进水侧压力｡最终管道的具体参数将按给水泵制造厂提供的特性曲线核算后再确定｡二､四大管道材料及规格的选择2.1四大管道材料的选择根据目前国内大容量超超临界机组的运行情况,推荐四大管道的材料如下[5]:(1)高压给水管道的材料选用15NiCuMoNb5-6-4｡(2)再热(冷段)蒸汽管道的材料选用A691Cr1-1/4CL22电熔焊接管｡(3)对于主蒸汽管道,由于P122､E911钢价格偏高,且E911许用应力偏低,P122加工和焊接工艺目前国内掌握的不够熟练,所以选用相对来说各种加工和焊接技术已经成熟的P91钢｡但在技术方面,P91钢已应用到最高极限温度,且管道壁厚较厚,对设备的推力大,能够影响机组的变负荷速率｡因此,综合以上的技术因素以及经济因素,本工程中的主蒸汽管道采用的是P92钢｡(4)对于高温再热蒸汽管道,P91钢或P92钢均能满足所需的要求,由(3)可知P91钢已应用到材料极限温度(推荐温度为593"C),从机组的安全性考虑,在价格相差不大时,优先采用P92钢｡。
探讨火力发电厂动力管道水压试验压力
探讨火力发电厂动力管道水压试验压力摘要：动力管道为一种特种设备，是指火力发电厂用于输送蒸汽、汽水两相介质的管道。
电厂内动力管道种类繁多，危险程度高，一旦发生安全事故，对人民的生命财产带来严重威胁。
水压试验是用于检验管道组成件的强度和管系的严密性的常用措施。
目前各规程规范对水压试验计算方法各有规定，特别是动力管道。
现行火力发电厂动力管道相关规范关于计算水压试验要求不统一、不严格，安全系数较低或不考虑管道工作温度较高对材料许用应力的折减，存在一定的安全隐患。
工业管道相关规程规范对水压试验安全系数均为1.5倍，且考虑管道工作温度较高材料许用应力折减，计算合理，安全性较高，不易出安全事故。
动力管道为工业管道的一个品种，同时也应遵循工业管道的相关要求，水压试验计算压力也应执行较严格工业管道相关规范。
关键词：动力管道；工业管道；材料许用应力；水压试验1.概述随着科学技术进步，工业生产不断发展，人民生活质量日益提高，利用管道输送流体，已成为当今世界工业生产和人民生活不可缺少的组成部分。
流体输送时除了管道需承受一定压力外，还有介质特性十分复杂，如有毒、可燃、易爆或输送高温高压等。
火力发电厂是利用锅炉产蒸汽推动汽轮发电机组发电，电厂内管道种类繁多，危险程度高，一旦发生安全事故，对人民的生命财产带来严重威胁。
水压试验是用于检验管道组成件的强度和管系的严密性的常用措施。
目前各行业规程规范对水压试验计算方法各有规定，特别是火力发电厂动力管道。
动力管道为一种特种设备，是指火力发电厂用于输送蒸汽、汽水两相介质的管道。
国家对特种设备实行目录管理，《中华人民共和国特种设备安全法》把压力管道纳入特种设备范围，并对其进行监察管理。
根据《中华人民共和国特种设备安全法》和《特种设备安全监察条例》的规定，质检总局2014年修订的《特种设备目录》，动力管道为工业管道的一个品种，工业管道为压力管道的一个类别。
动力管道水压试验除需遵循动力管道相关规程规范的相关要求，同时也应遵循工业管道的相关要求。
主蒸汽管道液压试验方案
五、缺陷处理
5.1在上水过程中和升压期间，如发现泄漏应停止升压，由试压小组视其现场情况作出处理决定。
5.2在水压试验过程中，焊缝如有渗漏，水压试验就不合格，必须在消除缺陷后重新试验至合格为止。
a、设计试验压力（即1.6Mpa）状态下，10分钟内压力保持不变。
b、所有焊缝、法兰和阀门等不漏水，即在管道压力处于1.0Mpa状态时，30分钟内压力保持不变。
c、水压试验后，管道及设备无残余变形。
4.6水压试验合格后打开放水阀，进行放水降压，降压速度一般每分钟≤0.3Mpa，待压力接近于零时打开所有排气阀，将水尽量放尽。
1、余热炉汽包出口一次气动阀﹙DN150﹚至分汽缸（F0107）之间蒸汽管道；
2、余热炉分汽缸（F0107）至废液池之间厂区总管蒸汽管道。
管道
工作压力0.8MPa、设计压力1.0 MPa；
工作温度175℃、设计温度205℃；
管道水压试验压力为1.6Mpa。
液压
1、在冷态下检验各承压部件是否严密，强度是否满足设计要求；
4.4、当升至试验压力1.6Mpa后，稳压10分钟，此时严禁进行检查，严禁在所有试压范围内管道上进行焊接和敲击，稳压10分钟降至设计压力即1.0Mpa后，进行全面检查，停压时间一般为30分钟，若需要根据查漏工作需要可适当延长。
4.5 水压试验合格标准：水压试验符合下列所有要求时，即认为水压试验合格。
2、检验各系统的焊接质量及阀门连接的密封程度；
3、确保蒸汽管道在设计许可的范围内安全有效地运行。
二、编制依据
《特种设备安全技术规范》TSGR0001-2008
化工工艺装置蒸汽管道配管设计分析
化工工艺装置蒸汽管道配管设计分析
蒸汽管道配管设计是化工工艺装置设计中非常重要的一个环节，合理的设计和分析能
够保证蒸汽的正常运行和使用安全。
蒸汽管道配管设计的目的是保证蒸汽能够在系统中流动，并且能够按照设计要求供给
到需要使用的设备或工艺装置中。
在设计蒸汽管道配管时，需要考虑以下几个方面。
需要根据系统的蒸汽流量和压力来确定蒸汽管道的直径和材质。
通常情况下，蒸汽管
道采用无缝钢管或镀锌钢管，直径一般为DN15到DN450之间。
根据蒸汽流量和压力的要求，可以通过计算来确定合适的管道直径。
蒸汽管道需要经过弯头、三通、法兰等管件连接，因此需要根据布置和使用要求，选
择合适的管件类型和规格。
一般情况下，蒸汽管道的弯头采用弯头系数为0.9的长半径弯头，三通采用等径三通，法兰采用法兰标准规格。
蒸汽管道在设计时需要考虑蒸汽的热损失问题。
蒸汽在管道中流动时会有热量的损失，因此需要对蒸汽管道进行绝热保温设计。
绝热保温层的材料一般采用硅酸铝棉、硅酸钙板等。
绝热保温层的厚度一般根据蒸汽温度和环境温度的差值来确定。
蒸汽管道的支承方式也需要考虑。
蒸汽管道在运行过程中会受到蒸汽的压力和温度的
影响，因此需要用管架或者吊架对蒸汽管道进行支承。
管架的选型和布置需要根据具体的
情况进行，并且需要满足相关的安全标准和规范要求。
设计蒸汽管道配管时还需要进行强度和稳定性的计算分析。
使用适当的计算方法来确
定蒸汽管道的受力状况，并保证系统的稳定运行。
在计算分析中需要考虑到管道的载荷、
温度、压力等因素，防止管道发生过载和失稳的情况。
蒸汽管道设计计算
设计输入数据：⒈管道输送介质：蒸汽工作温度：240℃设计温度260℃工作压力: 设计压力:流量：h 比容：kg管线长度：1500米。
设计计算：⑴管径：Dn=×(Q/w)D—管子外径，mm；n—管子外径，mm；DQ—计算流量，m3/hw—介质流速，m/s①过热蒸汽流速DN》200 流速为40～60m/sDN100~DN200 流速为30～50m/s DN＜100 流速为20～40m/s②w=20 m/sDn=w=40 m/sDn==133 mm。
③考虑管道距离输送长取D⑵壁厚：/{2（〔σ〕t Ej+PY）}ts＝PDtsd=ts+CC=C1+C2ts —直管计算厚度，mm；D—管子外径，mm；P —设计压力，MPa；〔σ〕t—在操作温度下材料的许用压力，MPa；Ej—焊接接头系数；tsd—直管设计厚度，mm；C—厚度附加量之和；: mm；C1—厚度减薄附加量；mm；C2—腐蚀或磨蚀附加量；mm；Y—系数。
本设计依据《工业金属管道设计规范》和《动力管道设计手册》在260℃时20#钢无缝钢管的许用应力〔σ〕t为101Mpa，Ej取，Y取，C1取，C2取0.故ts＝×133/【2×101×1+×】 = mmC= C1+ C2=+0=0.8 mmTsd=+= mm 壁厚取4mm所以管道为φ133×4。
⑶阻力损失计算按照甲方要求用φ89×计算①φ89×校核计算：蒸汽流量 Q= h 粗糙度 K=0.002m蒸汽密度 v＝m3 管内径 82mm蒸汽流速 s 比摩阻 m②道沿程阻力P1=×1500=；查《城镇热力管网设计规范》，采用方形补偿器时，局部阻力与沿程阻力取值比，P2=；总压力降为P1+P2=；末端压力为压力不可能为负值，说明蒸汽量不满足末端用户需求。
按照φ108×4校核计算：①φ108×4计算：蒸汽流量 Q= h 粗糙度 K=0.002m蒸汽密度 v＝m3 管内径 100mm蒸汽流速 s 比摩阻 m②道沿程阻力P1=×1500=；查《城镇热力管网设计规范》，采用方形补偿器时，局部阻力与沿程阻力取值比，P2=；总压力降为P1+P2=；末端压力为蒸汽不满足末端用户的压力》需求。
给蒸汽管道压力测试方案
给蒸汽管道压力测试方案背景蒸汽管道的安全性是非常重要的，为了确保管道的正常运行和保护人员的安全，对蒸汽管道进行定期的压力测试是必要的。
压力测试方案的制定对于保证蒸汽管道的可靠性和安全性具有重要意义。
目的本方案旨在提供一种完整的蒸汽管道压力测试方法，以确保管道的结构完整性和工作性能。
测试方法1. 确定测试规范：参考国家相关标准和行业规范，制定适用于蒸汽管道的压力测试规范。
2. 准备测试设备：选择符合测试规范的测试设备。
包括压力表、压力传感器、流量计等。
3. 准备测试介质：选择适当的测试介质，为压力测试做好准备。
4. 设定测试参数：根据蒸汽管道的设计参数和工作条件，设定测试的压力范围和持续时间。
5. 清洁和准备管道：在进行压力测试之前，确保管道内部清洁，并检查管道的密封性和结构完整性。
6. 进行压力测试：按照设定的测试参数，逐步增加压力，监测测试设备的读数和管道的工作情况。
7. 记录和分析数据：记录测试过程中的数据，包括压力、温度、流量等信息。
对测试结果进行分析，评估管道的完整性和工作性能。
8. 完成测试报告：根据测试结果和分析，撰写压力测试报告。
报告应包括测试的目的、方法、测试数据和分析结果。
安全措施在进行蒸汽管道压力测试时，应采取以下安全措施：- 确保测试设备和测试介质的正常运行和安全性。
- 制定紧急事故预防和处理方案，确保人员和设备的安全。
- 确保测试过程中的人员配备必要的防护设备，如安全帽、防护眼镜等。
- 遵守相关操作规程和安全操作指南，确保测试过程中的安全。
结论蒸汽管道压力测试方案旨在保证管道的结构完整性和工作性能，提供可靠、安全的蒸汽输送系统。
通过严格按照测试方案进行测试，并采取必要的安全措施，可以保证蒸汽管道的运行安全和可靠性。
以上是给蒸汽管道压力测试方案的完整版。
浅析蒸汽管道配管设计
浅析蒸汽管道配管设计发表时间：2018-11-02T12:12:14.793Z 来源：《防护工程》2018年第15期作者：张冬芝[导读] 蒸汽管道是化工生产过程中重要的工程管道。
本文对蒸汽管道配管设计进行了分析，并探讨了蒸汽管道配管设计的要点及需要注意的事项。
张冬芝上海中珏石油化工工程有限公司上海 200000摘要：蒸汽管道是化工生产过程中重要的工程管道。
本文对蒸汽管道配管设计进行了分析，并探讨了蒸汽管道配管设计的要点及需要注意的事项。
关键词：蒸汽管道；配管设计；设计要点在石油化工生产过程中,主要是原材料石油通过一系列的化学反应或单元操作制成相应的化工产品。
蒸汽一般在此生产过程中的主要用途是为反应装置提供动力和热源，满足某些工艺需求，稀释介质，管道的清洁吹扫以及用于消防灭火等。
所以充分保障蒸汽管道的质量对石油化工产品的生产非常重要,而要保障蒸汽管道的质量必须要从蒸汽管道的配管设计着手,以实现石油化工装置的工艺需求、安全性和经济性等。
一、蒸汽管道的设计1、蒸汽管道配管。
（1）蒸汽管道布置时力求短、直，主干线通过用户密集区，并靠近负荷大的主要用户，各种用途的蒸汽支管均应从蒸汽主管的顶部接出，且工艺要求支管上设置切断阀时，其切断阀应靠近布置在靠近主管的水平管线上，尽量避免形成积液，但在重要用途的支管上不再引出其他用途的支管，如动力、加热和工艺等支管上不得引出用于灭火、吹扫等功能的支管。
（2）蒸汽管道布置时应尽量减少与公路、铁路等的交叉。
（3）在布置蒸汽管道时应尽量利用自然弯角作为自然补偿，并在自然补偿达不到要求时使用其他方式进行补偿。
我们经常会用到的补偿方式主要是 “π”形补偿器，在蒸汽管道“π”形补偿器上不得引出支管。
在靠近“π”形补偿器两侧直管上引出支管时，支管不应妨碍主管位移，同时因主管热涨而产生的位移，也不应是支管承受过大的应力。
（4）在蒸汽管道低点应根据情况不同设置分液包、疏水阀或排液阀。
（5）蒸汽管道通过厂房内部时，尽量使用厂房柱作为支撑布置固定或者滑动支架。
汽轮机主蒸汽管道的应力分析与配管设计
汽轮机主蒸汽管道的应力分析与配管设计孙焕青;张珍年【摘要】通过总结瑞星合成氨原料路线改造工程施工图中高温高压主蒸汽管道的配管设计和应力分析计算，对比了原配管模型和改进后的配管模型的应力分析计算结果，得出改进后的配管设计及其支吊架的选择和设置更为合理、安全、可靠。
最后，介绍了弹簧支吊架的选型。
%By summarizing the pipe routing design and stress analysis of the main steam pipeline of high temperature and press in the transmission project of Rui Xing ammonia synthesis raw material route, and contrasting the stress analysis results of the original piping design model with the improved model, it showed that the improved model and setting of pipe supports and hangers was more reasonable, safe and reliable. Finally, the selection was introduced. and the selection of spring hanger【期刊名称】《广州化工》【年(卷),期】2012(040)011【总页数】4页(P164-167)【关键词】配管设计;应力分析;高温高压;弹簧【作者】孙焕青;张珍年【作者单位】中国航天一院航天长征化学工程股份有限公司兰州分公司,甘肃兰州730000;中国航天一院航天长征化学工程股份有限公司兰州分公司,甘肃兰州730000【正文语种】中文【中图分类】TQ055.8Abstract:By summarizing the pipe routing design and stress analysis of the main steam pipeline of high temperature and press in the transmission project of Rui Xing ammonia synthesis raw material route，and contrasting the stress analysis results of the original piping design model with the improved model，it showed that the improved model and the selection and setting of pipe supports and hangers was more reasonable，safe and reliable.Finally，the selection of spring hanger was introduced.Key words:pipe routing design;stress analysis;high temperature and press;hanger在化工装置的设计中，配管设计以及支吊架的设置与选择是否合理，对化工厂的生产保证、安全运行和施工安装都将产生较大的影响，因此，必须将管道的设计与计算向国内外先进水平靠拢，特别是高温高压管道的设计，更应以应力分析计算为依据［1］。
蒸汽管道系统压力损失计算
蒸汽管道系统压力损失计算摘要：以某电厂主蒸汽管道系统为例，采用介质比容变化不大的方法计算主蒸汽管道系统压力损失，根据实际计算压降参考评估设计压降，探讨介质比容变化不大的蒸汽管道系统压力损失计算流程、计算难点。
旨在总结、梳理介质比容变化不大蒸汽管道压力损失计算的一般方法，对后续蒸汽管道设计起指导作用。
关键词：介质比容；压力损失；蒸汽管道；计算方法0引言压力损失是管路系统设计和运行的一个重要参数。
准确的压力损失计算对于管径选择、输送设备选型等是必不可少的，可有效地节约管道系统材料及运行的成本并保证设计的可靠性。
蒸汽在管内流动时，由于压力变化，其比容也随之变化，使其压力损失计算比较复杂，按《火力发电厂设计技术规程》DL5000~2000，8.1.2“大容量机组锅炉过热器出口至汽轮机进口压降，宜为汽轮机额定进汽压力的5%”，这一常规在国内作为确定机炉蒸汽初参数匹配的指导准则，通常也是工程设计中用来控制主蒸汽管道允许压降的主要依据，但从实践情况来看，大多数火电厂的机炉压降与额定值或设计值之间差距明显，本文旨在探讨总结介质比容变化不大的蒸汽管道系统压力损失计算方法，对蒸汽管道系统压力损失有更深层次的理解，并为后续的蒸汽管道设计提供一定的理论依据。
1蒸汽管道压力损失定义、分类定义：蒸汽管道压力损失计算就是按照给定的管道布置、管径、介质流量及其参数进行蒸汽管道始终端的压差计算，或确定蒸汽管道任一截面上的介质状态及蒸汽管道的通流能力。
分类：1）介质比容变化不大：管道终端与始端介质比容比不大于1.6 或压降不大于初压40%的蒸汽管道压力损失。
2）介质比容变化大：蒸汽管道终端和始端的介质比容比大于1.6 或压降大于初压40%的蒸汽管道。
2蒸汽管道压力损失计算图1：某厂主蒸汽管道分段计算示意图3）计算过程由图1，记A点为2#过热器出口，E、F为2#汽机进口，依次计算B、C、D、E、F点处蒸汽压力，从而计算整个蒸汽管道系统的压力损失。
