第二章第3节井口装置(1)

第二章第3节井口装置(1)

第三节井口装置一、钢丝试井防喷装置在进行自喷井的机械式压力计和温度计测试或其他用钢丝下井的工具串施工时,例如高压物性取样,探液面等,作为压力的缓冲区和仪器通过井口的过渡区。

结构见图2-66。

(一)防喷管1.普通防喷管(1)结构(图2-66)(2)特点普通防喷管连接在自喷井采油树上方,清蜡闸门以上。

下端的螺纹10一般采用普通油管锥扣螺纹10一般采用普通油管锥扣螺纹。

平台2为一用角钢纹板制作的平台,供井口操作员站立在上面工作。

与防喷管结合部位有用卡箍和螺栓固定的,也有用插销固定的。

防喷管8常用普通油管或外加油管制作,材料为无缝钢管,长度可根据需要选用,一般制成2.0m或2.5m。

另外配备0.5m和1.0m的短节来作为加长调节。

绷绳环7用来固定拉向地面的绷绳,防止防喷管被拉倒。

特别在不使用地滑轮时,绷绳更为重要。

2.由壬连接的防喷管(1)结构(图2-67)(2)特点这种防喷管结构上的特点是:不用借助专门的工具即可连接、拆卸,密封性好。

由壬盖与由壬头之间,采用梯形螺纹。

必要时可以用一个专门的钩搬手,插入销孔6,压紧由壬,增加两节之间的稳定性。

搬运时加盖护盖。

防喷管在具体制作上又有几种不同形式。

见图2-68。

图中a类为较轻型的一种结构,价格也较便宜,防喷管体采用一般油管,两端用油管扣与由壬头和由壬密封头连接。

用磁粉探伤检查并进行水压试验。

b类为焊接结构,壁厚较a类为大,由壬结构相同。

对焊缝进行X射线探伤检查,并进行磁粉检验和水压试验。

c类为梯形扣连接,连接部位采用金属接触和胶圈双重密封,检验方法同a类。

d类为重型结构,防喷管与由壬头、由壬密封头及放空接头均做成一体,不论从耐压太刚性性能看,均较前几种要好。

以上几种结构根据生产公司的不同而又有所差异,例如有的由壬密封圈槽做在由壬头内壁上,如图2-69所示。

防喷管(包括由壬)在35MPa耐压范围时,公称直径,内径和外径的一般序列参见表2-16。

图2-66 钢丝试井防喷装置结构示意图图2-67 由壬连接防喷管典型结构图图2-68 不同结构的由壬连接防喷管图2-69 密封圈在内的壁的由壬在70MPa到140MPa,常做成1.0~2.5m之间。

井口装置试压标准

井口装置试压标准

井口装置是指在井口上安装的各种设备和仪器,用于控制和监测油、气、水的产量和压力等参数。

井口装置的试压标准是指对井口装置进行压力测试时所遵循的标准。

根据不同的国家和地区,井口装置的试压标准可能有所不同。

以下是一些常见的井口装置试压标准:
1.API 标准:API 是美国石油学会的缩写,是全球最具权威性的石
油行业标准之一。

API 标准规定了井口装置的试压方法、压力等级、试压介质等要求。

2.ASME 标准:ASME 是美国机械工程师学会的缩写,是全球最具
权威性的机械工程标准之一。

ASME 标准规定了井口装置的试压方法、压力等级、试压介质等要求。

3.ISO 标准:ISO 是国际标准化组织的缩写,是全球最具权威性的
标准化组织之一。

ISO 标准规定了井口装置的试压方法、压力等级、试压介质等要求。

4.国家标准:不同国家和地区也可能有自己的井口装置试压标准,
例如中国的国家标准《石油天然气工业井口装置及采油树设备》。

井口装置发展课件

井口装置发展课件
防腐蚀技术是为了防止井口装置受到腐蚀而采取的一系列 措施,包括材料的选择、表面处理、涂层保护等。
表面处理
表面处理技术包括喷涂、电镀、化学镀等,通过在金属表 面形成一层耐腐蚀的涂层,提高金属的耐腐蚀性能。
耐腐蚀材料
选择耐腐蚀的材料是防腐蚀的关键,如不锈钢、钛合金等, 这些材料具有良好的耐腐蚀性能,能够大大提高井口装置 的使用寿命。
材料和工艺的进步
安全性能的提高
自动化和机械化的引入
现代井口装置的创新
高压和超高压技术的突破
1
材料科学的进步
2
智能控制技术的应用
3
未来井口装置的展望
数字化和智能化发展
01
新材料和新工艺的应用
02
适应性和灵活性增强
03
高压密封技术
高压密封技术定义 密封结构
密封材料 密封性能检测
防腐蚀技术
防腐蚀技术定义
4. 市场竞争加剧
随着市场的不断扩大,将有更多的企 业进入井口装置市场,市场竞争将更 加激烈。
国际知名企业的井口装置产品
案例一
案例二
国内领先企业的井口装置产品
案例三
案例四
创新型井口装置产品案例
案例五
某初创企业的井口装置,设计新颖,功能齐全,具备智能化特点。该产品通过引 入新技术和材料,提高了井口装置的性能和使用寿命,为油气田开发提供了新的 解决方案。
主要生产厂商及市场份额
井口装置市场发展趋势
1. 技术创新
井口装置将不断进行技术创新,提高 性能和可靠性,以满足石油和天然气 开采的复杂需求。
2. 智能化和自动化
井口装置将更加智能化和自动化,提 高生产效率,降低人工成本。
3. 环保要求

井口装置安全评估

井口装置安全评估

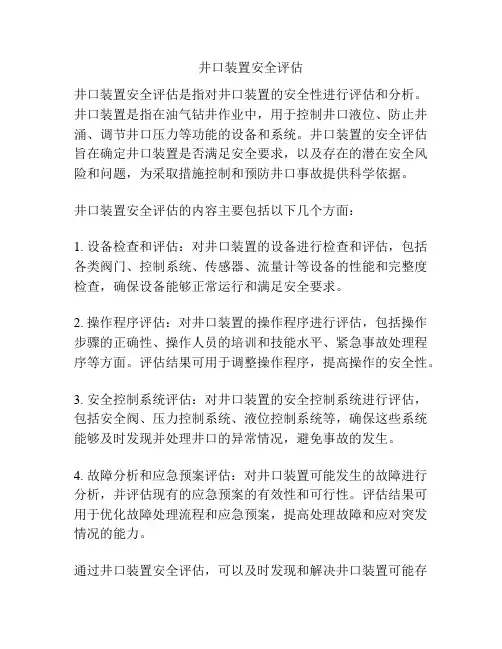

井口装置安全评估
井口装置安全评估是指对井口装置的安全性进行评估和分析。

井口装置是指在油气钻井作业中,用于控制井口液位、防止井涌、调节井口压力等功能的设备和系统。

井口装置的安全评估旨在确定井口装置是否满足安全要求,以及存在的潜在安全风险和问题,为采取措施控制和预防井口事故提供科学依据。

井口装置安全评估的内容主要包括以下几个方面:
1. 设备检查和评估:对井口装置的设备进行检查和评估,包括各类阀门、控制系统、传感器、流量计等设备的性能和完整度检查,确保设备能够正常运行和满足安全要求。

2. 操作程序评估:对井口装置的操作程序进行评估,包括操作步骤的正确性、操作人员的培训和技能水平、紧急事故处理程序等方面。

评估结果可用于调整操作程序,提高操作的安全性。

3. 安全控制系统评估:对井口装置的安全控制系统进行评估,包括安全阀、压力控制系统、液位控制系统等,确保这些系统能够及时发现并处理井口的异常情况,避免事故的发生。

4. 故障分析和应急预案评估:对井口装置可能发生的故障进行分析,并评估现有的应急预案的有效性和可行性。

评估结果可用于优化故障处理流程和应急预案,提高处理故障和应对突发情况的能力。

通过井口装置安全评估,可以及时发现和解决井口装置可能存
在的安全隐患和问题,提高井口装置的安全性能,减少井口事故的发生。

同时,评估结果也可用于制定相应的管理措施和培训计划,为井口装置的安全管理提供支持。

国标井口装置和采油树设备

国标井口装置和采油树设备

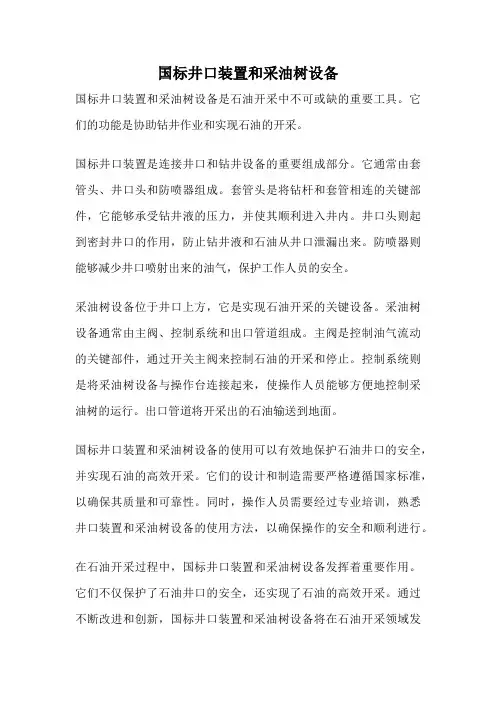

国标井口装置和采油树设备
国标井口装置和采油树设备是石油开采中不可或缺的重要工具。

它们的功能是协助钻井作业和实现石油的开采。

国标井口装置是连接井口和钻井设备的重要组成部分。

它通常由套管头、井口头和防喷器组成。

套管头是将钻杆和套管相连的关键部件,它能够承受钻井液的压力,并使其顺利进入井内。

井口头则起到密封井口的作用,防止钻井液和石油从井口泄漏出来。

防喷器则能够减少井口喷射出来的油气,保护工作人员的安全。

采油树设备位于井口上方,它是实现石油开采的关键设备。

采油树设备通常由主阀、控制系统和出口管道组成。

主阀是控制油气流动的关键部件,通过开关主阀来控制石油的开采和停止。

控制系统则是将采油树设备与操作台连接起来,使操作人员能够方便地控制采油树的运行。

出口管道将开采出的石油输送到地面。

国标井口装置和采油树设备的使用可以有效地保护石油井口的安全,并实现石油的高效开采。

它们的设计和制造需要严格遵循国家标准,以确保其质量和可靠性。

同时,操作人员需要经过专业培训,熟悉井口装置和采油树设备的使用方法,以确保操作的安全和顺利进行。

在石油开采过程中,国标井口装置和采油树设备发挥着重要作用。

它们不仅保护了石油井口的安全,还实现了石油的高效开采。

通过不断改进和创新,国标井口装置和采油树设备将在石油开采领域发
挥更大的作用,为人类的能源需求做出更大的贡献。

2024年井口装置市场发展现状

2024年井口装置市场发展现状

2024年井口装置市场发展现状引言井口装置是石油和天然气行业中十分重要的设备之一,用于连接油井或气井和地面管道系统。

随着全球能源需求的增加和不断开发新的油气田,井口装置市场也得到了快速的发展。

本文将分析当前井口装置市场的发展现状,包括市场规模、主要参与者、技术趋势以及面临的挑战。

市场规模井口装置市场在过去几年呈现出稳定增长的趋势。

根据市场调研数据,2019年全球井口装置市场规模达到了xx亿美元,并预计在未来几年将以每年x%的复合年增长率增长。

这主要得益于新的油气田发现以及现有油气田的增产需求。

主要参与者现阶段,全球井口装置市场竞争激烈,主要参与者包括:1.全球龙头企业:包括X公司、Y公司等。

这些企业在井口装置领域拥有丰富的经验和技术优势,并且在全球范围内拥有广泛的客户基础。

2.新兴企业:随着市场需求的增加,一些新兴企业也开始进入井口装置市场。

这些企业通常具有技术创新能力,并致力于研发更高效、更安全的井口装置产品。

技术趋势井口装置市场在技术方面也呈现出一些明显的趋势:1.自动化技术的应用:随着工业自动化水平的提高,井口装置也逐渐引入自动化技术,减少人力操作,并且提高生产效率和安全性。

2.环保和节能要求:在全球环境意识提升的背景下,井口装置的环保和节能要求日益重要。

因此,新的井口装置产品通常具有更低的排放和更高的能源利用效率。

3.数据化和远程监控:随着物联网和大数据技术的发展,井口装置也开始利用数据化和远程监控技术。

通过实时监测和分析数据,可以提高设备的运行效率和可靠性。

面临的挑战井口装置市场在发展过程中也面临一些挑战:1.油气价格波动:井口装置市场的需求与油气价格密切相关。

因此,市场需求可能受制于持续波动的油气价格,这将对市场的发展带来一定的不确定性。

2.竞争加剧:随着新的参与者进入市场,竞争将进一步加剧。

龙头企业需要不断提高产品质量和服务水平,以保持市场竞争力。

3.技术创新压力:随着技术的不断进步,井口装置市场也面临技术更新换代的挑战。

自喷井井口装置简介

自喷井井口装置简介

油田生产安全技术:第五章采油生产安全技术第三节自喷井井口装置简介及采油生产安全技术一、井口装置井口装置包括套管头、油管头、采油树三个部分,即有悬挂密封部分、调节控制部分和附件组成,其基本连接方式有螺纹式、法兰式和卡箍式三种。

如图1、图2、图3所示。

图1 螺纹式井口装置1—四通;2—节流阀;3—截止阀;4、6—压力表;5—总阀;7—油管头;8—套管阀;9、10—套管头;11—表层套管;12—生产套管;13—油层套管;14—油管图2 法兰式井口装置1—截止阀;2—四通;3、4—节流阀;5—闸阀;6—压力表;7—油管头;8、9—套管头;10—表层套管;11—生产套管;12—油层套管;13—油管图3 卡箍式井口装置1—截止阀;2—四通;3—节流阀;4—压力表;5—闸阀;6—油管头;7、8—套管头;9—油层套管;10—生产套管;11—油层套管;12—油管1.悬挂密封部分由套管头和油管头两部分组成。

(1)套管头套管头的作用是连接下井的各层套管、密封各层套管的环行空间。

表层套管与其法兰之间,有的是丝扣联接,有的是焊接(即将表层套管和顶法兰用电焊焊在一起)。

油层套管和法兰大小头,一般用丝扣连接后座在表层套管顶法兰上,用螺栓把紧,用钢圈密封。

法兰大小头的上法兰与套管四通或三通连接。

近年来,有的油井已不用法兰大小头了,而是一片法兰代替了法兰大小头,即用电焊将两层套管焊在同一个法兰盘上。

(2)油管头油管头作用是悬挂下人井中的油管,密封油、套管环行空间。

在油田开发中,各项采油工艺不断改革,为了和不压井起下作业相配套,近年来对油管头也进行了相应的改进,经改进定型的油管头结构是顶丝法兰油管挂,它是通过油管短节以丝扣与油管悬挂器(萝卜头)连接在一起,并坐在顶丝法兰盘上。

顶丝法兰盘置于套管四通上法兰和原油管挂下法兰之间,顶丝法兰的上、下均用钢圈,用多条螺栓固紧并达到密封。

(3)合成一体的井口悬挂密封装置近年来已将单层套管头和油管头合成一个整体。

井口装置简介

井口装置简介

节流阀
节流阀按内部结构和使用方式可分为可调式和 固定式节流阀;
可调式节流阀
固定式节流阀
工作原理
●可调式节流阀是利用调节手轮, 使阀杆带动阀针 做上下运动, 使阀针与阀座之间的间隙大小发生变 化, 进而控制通道内的石油、天然气、泥浆等可流 动介质的流量的作用;
●固定式节流阀是通过改变 阀门内部通道的大小, 进而 控制通道内的石油、天然气、 泥浆等可流动介质的流量的 作用。
油管头悬挂器座的上端通常与 一个上法兰连接, 下端 与一个四通连接。 具有上下法兰和 两个环空出口。
油管悬挂器
油管悬挂器是坐在油管头的锥座中, 用于悬挂油管柱, 并在所悬挂的油管和油管 头锥座之间提供密封。
海上油气田完井一般都下有井下安全阀, 油管悬挂器都必须有连接液控管线的 通道, 电潜泵还须有井下放气阀通道和电缆穿越孔。
井口装置的主要有各种阀门组成,用 来远程和近程控制各种流动介质的切断、 导通、流动方向、流量控制等,一般包括: 手动平板阀、地面安全阀、节流阀等。
手动平板阀
工作原理:
地面安全阀
工作原理
地面安全阀是利用远程动 力源控制系统的开关, 控制阀 门的驱动装置, 带动驱动杆使 阀板和阀座通孔的位置发生变 化, 用来切断和导通阀门的通 道, 进而控制通道内的石油、 天然气、泥浆等可流动介质的 截止和导通。
井口装置简介
套管头四通
套管头连接套管柱上 端, 由套管悬挂器及四通, 阀门等组成, 用于支承下 一层较小的套管柱并密封 上下两层套管间的环形空 间, 由套管悬挂器承受所 悬挂套管管柱重量。
油管头四通(套管四通)
油管头四通安装在套管头的上 端, 由油管悬挂器及其锥座组成, 用 于支承油管柱, 并密封油管与生产套 管间的环形空间。

抗硫采油(气)井口装置

抗硫采油(气)井口装置
准和客户要求。
检测设备与工具
配备先进的检测设备和工具, 对井口装置进行全面的检测和
测试。
检测标准与方法
制定严格的检测标准和方法, 确保井口装置的性能和质量符
合要求。
不合格品处理
对不合格品进行标识、隔离和 处理,防止不合格品流入市场

4 抗硫采油(气)井口装置的维护与保养
CHAPTER
日常维护
每日检查
CHAPTER
金属抗硫采油(气)井口装置
金属抗硫采油(气)井口装置主要 由高强度钢材制成,具有良好的 耐腐蚀性和强度,能够承受高压
和高温的工作环境。
金属抗硫采油(气)井口装置的优 点在于其使用寿命长,维护成本 低,适用于大多数油田和气田。
然而,金属抗硫采油(气)井口装 置的缺点在于其重量较大,安装 和运输较为困难,且在酸性环境
模块化设计
采用模块化设计理念,便于安装、维修和升级,降低使用成本。
市场应用前景
1 2 3
市场需求增长
随着油气开采向深海、极地等复杂环境拓展,抗 硫采油(气)井口装置的市场需求呈现增长趋势。
技术优势推动市场应用
凭借优良的耐腐蚀、耐高压等性能,抗硫采油 (气)井口装置在市场中具有竞争优势,推动其广 泛应用。
抗硫采油(气)井口装置
目录
CONTENTS
• 抗硫采油(气)井口装置概述 • 抗硫采油(气)井口装置的种类与特点 • 抗硫采油(气)井口装置的制造工艺与材料 • 抗硫采油(气)井口装置的维护与保养 • 抗硫采油(气)井口装置的发展趋势与展望
01 抗硫采油(气)井口装置概述
CHAPTER
定义与特性
定义
抗硫采油(气)井口装置是一种 特殊设计的井口装置,用于在含 硫化氢等酸性气体环境下进行采 油(气)作业。

井口装置操作规程

井口装置操作规程

井口装置操作规程1. 引言井口装置操作是石油勘探和生产过程中非常重要的一项工作。

正确操作井口装置可以确保井口安全,并提高工作效率。

为了规范井口装置的操作,减少事故的发生,制定本操作规程。

2. 目的本规程的目的是指导井口装置操作人员正确使用井口装置,保障井口安全,提高工作效率。

3. 适用范围本规程适用于所有涉及井口装置操作的人员。

4. 安全要求•井口装置操作人员必须熟悉井口装置的结构、性能和操作原理。

•井口装置操作人员必须按照操作规程进行操作,严禁违章操作。

•井口装置操作人员必须严格遵守相关的安全操作规定和操作程序。

•井口装置操作人员必须经过专业培训和考核合格后,方可上岗操作。

5. 操作流程5.1 准备工作•检查井口装置是否完好无损,各部位是否灵活可动,密封性是否良好。

•检查井口装置的控制系统,确保其正常工作。

•确保操作人员身体状况良好,不得操作时疲劳、醉酒或服用影响操作的药物。

5.2 操作步骤1.穿戴个人防护装备,包括安全帽、防滑鞋、防护眼镜等。

2.根据井口装置的类型和任务需求,选择适当的操作工具。

3.在操作前,与井口装置工作人员确认操作计划和安全注意事项。

4.根据具体任务,操作人员按照操作程序进行操作,包括调整井口装置的高度、角度和方向,并确保其稳定性。

5.通过控制系统,掌握井口装置的运行状态,并根据需要进行相应的调整。

6.在操作过程中,严禁触碰井口装置的运动部件或其他危险区域,严禁站在井口装置下方。

7.操作完成后,将井口装置复位到初始位置,并进行检查。

确保井口装置处于安全状态。

8.清理操作现场,归位工具和设备。

5.3 操作注意事项•在操作井口装置时,应密切注意周围的环境和人员,确保无人进入危险区域。

•操作过程中,如发现异常情况,应立即停止操作,并报告相关人员。

•操作人员应保持良好的沟通和协作,互相配合,确保操作的顺利进行。

•严禁擅自改变操作程序或私自调整井口装置的参数。

•操作人员应定期参加安全培训,了解并掌握最新的操作规程和安全知识。

完井井口装置

完井井口装置

完井井口装置
在钻井完井后,地面井口装置是非常重要的采油设备。

井口装置的重要作用是控制井的油、气流,完成测试、试油以及投产后的油、气正常生产。

完井井口装置主要由套管头、套管短节、四通、油管挂、采油树等部件组成。

一、套管短节与套管头
套管短头与套管头是连接安装在完井套管的最顶部,固井完成后,在地面安装套管头,长度为一般300~500mm不等,之上连接专用法兰,合称套管头(见图案1—9所示)。

套管短节规格与完井套一致,法兰有螺纹式与焊接式两重。

套管头的主要作用是下与完井套管连接,上与地面四通、采油树连接,是重要的过渡部件。

图1-9 套管头结构示意图
二、四通与油管挂
四通是井口装置中重要组成部件,上接采油树,下连套管头,完井的采油、试油等工艺管柱连挂坐在四通内的油管挂上,修井等作业时四通又与作业井口连接,因此它是重要的部件。

四通常与油管挂合装,一般通称油管头(与图1—10所示)。

图1-10 四通与油管挂(油管头)示意图
a—CQ—250型(1—密封圈;2—压帽;3—顶丝;4—“O”型圈;5—油管挂;
6—油管短结;7—特殊四通)b—CYb—250型(1—油管锥管挂;2—顶丝;3—垫片;
4—顶丝盘根;5—压帽;6—紫铜圈;7—“O”型圈;8—紫铜圈;9—特殊四通)常用特殊四通基本技术参数见表1—1。

三、完井井身结构及井口装置
完井井身结构及井口装置间图1-11。

图1-11 射孔完成法井身结构及井口示意图。

井口装置的自动控制系统设计与实现

井口装置的自动控制系统设计与实现

井口装置的自动控制系统设计与实现摘要:井口装置自动控制系统是针对石油、天然气等行业中井口装置自动化控制需求而设计的一种系统。

本文将介绍井口装置自动控制系统的设计原理、硬件和软件实现,并探讨该系统的应用前景和技术挑战。

1.引言井口装置是在石油、天然气等行业中对井口进行装置和控制的设备,其自动化控制系统的设计与实现是为了提高生产效率、降低安全风险、减少人工。

本文将详细介绍井口装置自动控制系统的设计原理和实现方法。

2.井口装置自动控制系统的设计原理井口装置自动控制系统设计的原理是通过传感器获取井口装置相关参数,经过信号处理和控制算法运算后,通过执行机构对井口装置进行自动控制。

该系统的设计原理包括以下几个方面:2.1 传感器选择与应用井口装置自动控制系统需要选择适合的传感器,如压力传感器、温度传感器、液位传感器等,用于实时获取井口装置的状态信息。

通过传感器获取的数据可以用于后续的控制算法运算和决策。

2.2 控制算法设计井口装置自动控制系统需要设计合适的控制算法,针对不同的井口装置和工况进行优化。

常见的控制算法有PID控制、模糊控制、遗传算法等,根据具体需求选择合适的控制算法,并进行参数调整和优化。

2.3 执行机构选择与驱动井口装置自动控制系统需要选择适合的执行机构,如电动阀门、液压缸等,将控制算法输出的控制信号转化为机械运动,实现对井口装置的自动控制。

同时,还需要选择合适的驱动方式,如电动驱动、液压驱动等。

3.井口装置自动控制系统的硬件实现井口装置自动控制系统的硬件实现主要包括传感器模块、控制算法模块和执行机构模块。

传感器模块用于获取井口装置的状态参数,控制算法模块用于进行信号处理和控制算法运算,执行机构模块用于实现对井口装置的自动控制。

3.1 传感器模块传感器模块可以采用常见的模拟传感器或数字传感器。

模拟传感器输出信号一般为电流或电压,需要经过信号调理电路转化为标准信号,然后输入到控制算法模块进行处理。

井控设备_精品文档

井控设备_精品文档
(3)活塞结构特点
一、 井口装置及控制系统--环形防喷器
(4)壳体与顶部的连接
螺栓连接
爪块连接
一、 井口装置及控制系统--环形防喷器
4、球型胶芯环形防喷器 (1)结构
顶盖 球形胶芯 隔离环 活塞 壳体
一、 井口装置及控制系统--环形防喷器
(2)球形胶芯结构特点
一、 井口装置及控制系统--环形防喷器
一、 井口装置及控制系统--环形防喷器
4)井内介质窜到油缸内,或从壳体与顶盖连接处流出。 隔离环上相应的密封件损坏,更换相应的损坏密封件。
5)液动部分稳不住压。 壳体油缸、活塞、隔离环密封表面损伤,密封件损伤,更换各处密封件,修
复密封表面。
一、 井口装置及控制系统--环形防喷器
四、闸板防喷器
闸板防喷器是利用液压将封井元件——带有胶芯的两块闸板,从左右两侧推 向井眼中心封闭井口,据此,称为闸板防喷器。
2)WE型卡瓦式悬挂器 WE为被动式的密封,靠手动而不靠悬重激 发密封。
WD型卡瓦式悬挂器
WE型卡瓦式悬挂器
一、 井口装置及控制系统--套管头
3)W型卡瓦式悬挂器 与WE型相比较,它依靠管柱悬重激发
密封。特点是:悬挂吨位较大,密封较好, 更稳妥。一般用在技术套管的悬挂。
4)芯轴式(即螺纹式)悬挂器 用于高含硫化氢井的技术套管的悬挂
一、 井口装置及控制系统--套管头 第一节 井口装置及控制系统 一、套管头 1.套管头的作用
1)悬挂各层套管的重量。 2)支撑套管头以上井控设备。 3)为各层套管之间提供密封。
安装井口装置
一、 井口装置及控制系统--套管头
一、套管头
2.套管头分类 1)按卡瓦悬挂形式分:卡瓦式、丝扣式 (即螺纹式、芯轴式)、

完井井口装置

完井井口装置

完井井口装置
在钻井完井后,地面井口装置是非常重要的采油设备。

井口装置的重要作用是控制井的油、气流,完成测试、试油以及投产后的油、气正常生产。

完井井口装置主要由套管头、套管短节、四通、油管挂、采油树等部件组成。

一、套管短节与套管头
套管短头与套管头是连接安装在完井套管的最顶部,固井完成后,在地面安装套管头,长度为一般300〜500mm不等,之上连接专用法兰,合称套管头(见图案1—9所示)。

套管短节规格与完井套一致,法兰
有螺纹式与焊接式两重。

套管头的主要作用是下与完井套管连接,上与地面四通、采油树连接,是重要
的过渡部件。

二、四通与油管挂
四通是井口装置中重要组成部件,上接采油树,下连套管头,完井的采油、试油等工艺管柱连挂坐在四通内的油管挂上,修井等作业时四通又与作业井口连接,因此它是重要的部件。

四通常与油管挂合装,一般通称油管头(与图1—10所示)。

图1-10四通与油管挂(油管头)示意图
a—CQ—250型(1—密封圈;2—压帽;3—顶丝;4—“O”型圈;5—油管挂;
6—油管短结;7—特殊四通)b—C Y b—250型(1—油管锥管挂;2—顶丝;3—垫片; 4一顶丝盘根;5一压帽;6一紫铜圈;7—"O”型圈;8一紫铜圈;9—特殊四通)常用特殊四通基本技术参数见表1—1。

完井井身结构及井口装置间图1-11。

图1-11射孔完成法井身结构及井口示意图。

大庆油田井口装置组合图

大庆油田井口装置组合图

附件E井口装置组合图图2图7图1 1图1图14远程泵连接处图15钻井泵连接处止回阀止回阀远程泵连接处图16说明:1、A淡动节流阀;2、B-手动节流阀;3、4#-夜动平板阀;4 (-)-常开;5、(+)-常关;6、节流阀开1/3~1/2图17-2没有液气分离器的节流压井管汇闸阀编号及开关状说明:1、A-夜动节流阀;2、B-手动节流阀;3、4#-夜动平板阀;4 (-)-常开;5、(+)-常关;6、节流阀开1/3~1/2图17-3节流压井管汇闸阀编号及开关状态说明:1、A-手动节流阀;2、B-手动节流阀;3、2#-液动平板阀; 4 (-)-常开;5、(+)-常关;6、节流阀开1/3~1/2A,X. 13(-)H四酶M-)3#(-)2#(+)5#(+)1#(+)Dxl14(+)BR651000800附录F 固定基墩示意图500800图18-1深层探气井水泥基墩图单位:mm 250800400Jk0°800图18-2普通井用水泥基墩图单位:mm4-四个面备一只手柄,用<S> 10mm钢筋1.四棱合形用吕mm钢瓶组焊2.底面600乂600mm3.上面400 X400inm4.四个侧面梯形,斜边长为5 0。

mm5.上面对林中问题,开档为1 30mm6. 4XB22孔在组焊时将4个⑦~20螺栓直接组合在上面板上,并用瑕螺固定7.各钢瓶铁瞰配齐压板卡于2个8.为保证重量,在基墩内埴砂石。

600图18-3普通井用铁基墩示意图,单位:mm。

井口装置实验报告

井口装置实验报告

井口装置实验报告井口装置实验报告引言:井口装置是石油钻井作业中的重要组成部分,它起着连接井口和钻井设备的作用。

本次实验旨在通过模拟井口装置的运行过程,探究其工作原理和性能特点。

一、实验设备和方法本实验采用实验室自行设计的井口装置模型,包括钻井井口、井口防喷器、井口套管、井口井架等组成部分。

实验采用静态实验方法,通过人工操作模拟井口装置的工作过程。

二、井口装置的工作原理井口装置是钻井作业的起始环节,它的主要功能是保证钻井过程中的安全和顺利进行。

在钻井开始前,井口装置通过井口防喷器防止井涌和喷流的发生。

同时,井口套管起到支撑钻井井口的作用,保护井壁的完整性。

井口井架则用于支撑钻井设备,使其能够稳定运行。

三、井口装置的性能特点1. 安全性:井口装置在钻井作业中起到关键的安全保障作用。

井口防喷器能够有效地防止井涌和喷流的发生,保护作业人员的生命安全。

井口套管的使用能够保护井壁免受侵蚀和破坏,防止井漏事故的发生。

2. 稳定性:井口装置的稳定性对钻井作业的顺利进行至关重要。

井口井架的设计和安装要求能够确保钻井设备的稳定运行,避免设备的晃动和倾斜,保证钻井作业的效率和质量。

3. 效率性:井口装置的设计和使用能够提高钻井作业的效率。

井口套管的安装和取出过程需要耗费一定的时间和人力,因此井口装置的设计要尽可能简化操作步骤,提高作业效率。

四、实验结果和分析通过实验模拟,我们成功地展示了井口装置的工作过程,并获取了一些实验数据。

根据实验结果,我们可以得出以下结论:1. 井口防喷器能够有效地防止井涌和喷流的发生,保护作业人员的安全。

2. 井口套管的安装和取出过程需要一定的时间和人力,因此在实际作业中需要合理安排时间和人力资源。

3. 井口井架的设计和安装要求能够确保钻井设备的稳定运行,提高钻井作业的效率和质量。

五、结论和展望本次实验通过模拟井口装置的工作过程,深入了解了井口装置的工作原理和性能特点。

实验结果表明,井口装置在钻井作业中具有重要的安全和效率性能。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

第三章井口装置第一节概述井口装置是油气井最上部控制和调节油气生产的主要设备,包括套管头、油管头和采油(气)树三大部分,是悬挂井下油管柱、套管柱,密封油套管和两层套管之间的环形空间以控制油气井生产,回注(注蒸汽、注气、注水、酸化、压裂、注化学剂等)和安全生产的关键设备。

本章着重介绍采油树、阀门及辅助装置。

下图是井口装置结构:井口装置的作用1)连接井下的各层套管,密封各层套管环形空间,悬挂套管部分重量。

2)悬挂油管及下井工具,承挂井内的油管柱的重量,密封油套环形空间。

3)控制和调节油井生产。

4)保证各项井下作业施工,便于压井作业、起下作业等措施施工和进行测压、清蜡等油井正常生产管理。

5)录取油套压。

一、套管头套管头是在整个井口装置的最下端,是连接套管和各种井油管头的一种部件,用以悬挂技术套管和生产套管并确保密封各层套管间的环形空间,为安装防喷器和油管头等上部井口装置提供过渡连接,并通过套管头本体上的两个侧口,可以进行补挤水泥和注平衡液等作业。

1、型号表示方法套管头尺寸代号(包括连接套管和悬挂套管)是用套管外径的英寸值表示;本体间连接型式代号是用汉语拼音字母表示,F表示法兰连接,Q表示卡箍连接(图9-28)。

双级套管头表示方法见下图。

最大工作压力MPa上部悬挂套管尺寸代号,in中部悬挂套管尺寸代号,in下部悬挂套管尺寸代号,in连接套管尺寸代号,in本体连接型式代号套管头代号三级套管头表示方法2、结构型式分类套管头由本体、套管悬挂器和密封组件组成。

套管头按悬挂套管的层数分为单级套管头、双级套管头和三级套管头。

按本体间的连接形式分为卡箍式和法兰式。

按套管悬挂器的结构型式分为卡瓦式和螺纹式。

技本体的组合型式分为:a单体式:一个本体内装一个套管悬挂器。

单级套管头示意图1—油管头;2—套管头;3—套管悬挂器(卡瓦式);4—悬挂套管;5—连接套管双级套管头示意图1—上部套管头;2—下部套管头;3—油管头;4—上部套管悬挂器(卡瓦式);5—上部悬挂套管;6—下部套管悬挂器(卡瓦式);7—下部悬挂套管;8—连接套管(表层套管)三级套管头示意图1—油管头;2一上部套管头;3—中部套管头;4—下部套骨头;5—上部套臂悬挂器(卡瓦式);6—上部悬挂套管;7—中部套管悬挂器(卡瓦式);8—中部悬挂套管;9—下部套管悬挂器(卡瓦式);10—下部悬挂套管;11—表层套管b组合式:一个本体内装多个套管悬挂器。

组合式三级套管头示意图1—油管头;2—上部组合式套管头;3—下部套管头;4—上部套管悬挂器(螺纹式);5—上部悬挂套管;6—中部套管悬挂器(螺纹式);7—中部悬挂套管;8—下部套管悬挂器(卡瓦式);9—下部悬挂套管;10—连接套管(表层套管)3、其它套管头1)独立螺纹套管头独立螺纹式套管头示意图1—油管头;2—止动压盖;3—套管头;4—套管悬挂器(螺纹式);5—悬挂套管;6—连接套管2)TGA型双层套管头TGA型双层套管头示意图1—油层套管;2—技术套管;3—表层套管;4—下四通;5,10,14,19—钢圈;6,15,16—侧法兰;7—下悬挂器;8,17—主密封;9,18—顶丝;10—钢圈;11—试压孔;12—下层副密封;13—上四通;20—上层副密封;21—转换法兰;22—试压孔;23—上接油管头4、基本参数单级套管头、双级套管头和三级套管头基本参数分别见下三表。

二、油管头油管头安装于采油树和套管头之间,其上法兰平面为计算油补距和井深数据的基准面。

1、油管头结构油管头通常是一个两端带法兰的大四通,它安装在套管头的上法兰上,用以悬挂油管柱,并密封油管柱和油层套管之间的环形空间。

它由油管头四通及油管悬挂器组成。

油管头最小工作压力等于井口关井压力。

一般在完井时选择额定工作压力等于地层破裂压力的油管头。

油管头的额定工作压力应与油管悬挂器的额定工作压力相匹配。

油管头一般有两种类型:1)上下带法兰的装置;2)上带法兰和下带螺纹的装置。

2、油管悬挂器油管悬挂器是坐在油管四通本体内的锥座中,用来悬挂油管柱,并在所悬挂的油管和油管四通本体之间提供密封的一种装置。

最常用的是锥形油管挂,见下图。

其它常用油管挂还有带电缆穿心的偏心油管挂、自密封油管挂及双油管挂等。

自密封油管挂双油管挂3、油管头的其它配置偏心式油管头配置无套管头简易采油树的油管头双油管头配置3、油管头作用:(1)悬挂井内油管柱;(2)密封油管和套管的环形空间;(3)为下接套管头,上接采油树提供过渡;(4)通过油管头四通体上的两个侧口(接套管阀门),完成套管注入及洗井等作业。

第二节采油树及配件采油树是阀门和配件的组成总成,用于油气井的流体控制,并为生产管柱提供入口。

它包括油管头上法兰以上的所有设备。

可以对采油树总成进行多种不同的组合以满足任何一种特殊用途的需要。

采油树按不同的作用可分为采油(自喷、人工举升)、采气、注水、热采、压裂、酸化等专用装置。

按类型分:自喷井采油树和人工举升井采油树。

根据使用压力等级的不同而形成系列。

一、采油树1、采油树结构3一套管头顶法兰;4一油管头大四通;5一卡箍短节;10一采油树底法兰;13一节流器;14一小四通;15一压力表;16一弯接头;17一压力表截止阀;18一接头2、采油(气)井采油树及油管头技术要求采油(气)井采油树及油管头应符合SY5156-93标准的要求。

1)主要零件本体、盖、法兰、卡箍、阀杆、阀板、阀座、金属垫环、顶丝、悬挂器本体、螺栓和螺母等。

2)材料(1)主要零件用金属材料①本体、盖和法兰的材料力学性能应符合表中的规定。

夏比V型缺口冲击要求应符合表中的规定,当采用较小尺寸的试样时,其试验数值乘以冲击试验化学材料表中内相应的修正系数。

选用材料应符合表中的规定,化学成分应符合表中的规定。

②油管挂本体、套管挂本体、阀杆、顶丝、阀板和阀座选用的材料应符合冲击试验化学材料表内有关材料的规定。

③金属垫环材料的硬度应符合下表的规定。

④不锈钢垫环槽堆焊的不锈钢厚度应不小于3.2mm,焊条材料应采用奥氏体不锈钢。

⑤采油(气)井井口装置用螺栓和螺母的材料应符合下表的规定。

(2)非金属密封材料非金属密封件材料应能承受本体所承受的额定工作压力和工作温度。

此外,当主要零件需要抗腐蚀和抗硫化物应力开裂时,密封件材料也需要具有用应的抗腐蚀和抗硫化物应力开裂的能力。

二、配件1、抽油杆柱井口涉及的抽油杆柱有光杆、抽油杆(短节)、空心抽油杆,本课程重点介绍前两者。

1)光杆光杆是将抽油机的往复运动传递给抽油杆的重要部件,上部通过光杆卡子和悬绳器与抽油机连接,下部通过光杆接箍与抽油杆连接,在抽油机的带动下在光杆密封盒内作往复运动。

有的光杆体上还套有光杆衬套,其目的是保护光杆。

光杆分为普通型和一端镦粗型两种。

普通型光杆的两头螺纹直径相同,其规格和尺寸见下表。

2)抽油杆抽油杆是有杆抽油设备的重要部件。

由抽油杆和过渡接箍等组合而成的抽油杆柱的上端经光杆与抽油机驴头相连接,下端与抽油泵柱塞相连接,其作用是将地面抽油机驴头悬点的往复运动传给抽油泵柱塞,从而达到抽汲地下原油的目的。

抽油杆分为常规抽油杆和特种抽油杆两大类,井口抽油杆短节一般是常规抽油杆。

常规抽油杆是一种具有圆形断面而两头镦粗的金属细长杆件,镦粗部分有连接螺纹和卡扣扳手用的方形断面。

抽油杆的杆体直径有13mm,16mm,19mm,22nlm,25mm和29mm (即1/2 in、5/8 in、3/4 in、7/8 in、1 in和1 1/2in)六种,长度一般为7.2m和8.0m,API标准规定为7.82m和9.1m。

抽油杆的结构如下图所示。

为了调节抽油杆柱的长度,还配有多种长度的短抽油杆国标和API标准将常规抽油杆分为C、D和K三个等级。

其中,C级抽油杆用于轻、中负荷的油井,由碳钢或锰钢制造;D级抽油杆用于中、重负荷的油井,由碳钢或合金钢制造;K级抽油杆用于轻、中负荷且有腐蚀性的油井,由镍铝合金钢制造。

抽油杆一般经过镦粗、整体热处理、外螺纹滚压加工、喷丸强化、油溶性涂料防护等加工过程,以使其获得一定的抗疲劳或抗腐蚀疲劳性能。

在我国,抽油杆已经标准化,标准规定的抽油杆型号表示方法为:在石油开采中,为了满足某些特殊采油条件的要求,开发出了多种特种抽油杆,这些抽油杆与常规抽油杆相比在用材、结构、性能和用途等方面存在着很大差别。

目前,应用较多的特种抽油杆有超高强度抽油杆、玻璃钢抽油杆、空心抽油杆、连续抽油杆和柔性抽油杆等。

(1)超高强度抽油杆。

与D级抽油杆相比,这种抽油杆是一个新的强度等级,性能指标更高,具有更高的承载能力,最小应力为0~102MPa时,许用应力值超出D级抽油杆35%以上。

我国超高强度抽油杆有两种类型:通过选用适当的材料,将性能提高到超级强度等级的抽油杆,为材料型超高强度抽油杆,代号为HL,抗拉强度达966~1136MPa;采用表面淬火工艺,将性能提高到超级强度等级的抽油杆,为工艺型超高强度抽油杆,代号为HY,抗拉强度达980~1176MPa。

超高强度抽油杆的型号表示方法为:高强度抽油杆型号举例:CYG7/8HL9140表示的是直径为7/8 in(22.2mm),长度为9140mm(30ft)的HL型抽油杆。

(2)空心抽油杆。

空心抽油杆除承担常规抽油杆的工作任务传递动力外,还可通过其内孔向井内注入各种药剂或热载体,以降低原油粘度、控制油井结蜡;同时,内孔也可以作为井液出井通道,这时井液的流速较高,携带砂粒和机械杂质的能力增强。

因此,空心抽油杆特别适用于稠油井、含砂井和需要连续注入介质的抽油井。

如图所示为空心抽油杆结构示意图3)抽油杆接箍抽油杆接箍两端带有内螺纹,可以根据需要将不同直径的抽油杆组合起来组成抽油杆柱。

抽油杆接箍按结构特征的不同分为普通接箍、异径接箍和特种接箍。

普通接箍如下图所示,它用于连接等直径抽油杆,图(b)为带扳手平面的I型接箍,图(b)为不带扳手平面的Ⅱ型接箍。

其国标规定的型号表示方法为:2、抽油机悬绳器抽油机悬绳器上接钢丝绳,下接光杆,是用于保证光杆在工作过程中处于中心位置,使抽油杆的运动始终与驴头弧面保持相切的柔性传动件。

其结构如下图所示。

3、抽油井光杆密封器抽油井口光杆密封器是一种在保证光杆能在其中作上、下往复运动的同时,密封油管与光杆环形空间的井口动密封装置,起防止原油泄漏的作用。

针对不同油井实际生产条件,近几年出现了多种形式的新型井口光杆密封装置,取得了良好的经济和社会效益。

如下图所示为油田应用较为广泛的常规井口光杆密封装置结构图。

4、节流阀节流器是用来控制产量的部件,型号表示方法与井口阀相同。

有固定式和可调式两种。

连接形式有卡箍、法兰和螺纹等方式。

1)固定式节流器固定式节流器用于油井(采油树)上,有加热式和非加热式两种。

非加热式节流器如下图所示。
