MSVC动态无功补偿装置技术规范
动态无功补偿装置（SVG）技术规范书
动态无功补偿装置（SVG）技术规范书动态无功补偿装置(SVG)技术规范书国电中卫宣和光伏电站一期20MWp工程35kV无功补偿成套装置技术规范书采购方：国电太阳能系统科技（上海）有限公司供货方：设计方：上海能辉电力科技有限公司批准：审核：校核：编写：第一章总的要求1.1.本技术协议适用于国电宣和光伏电站一期20MWp工程35kV 静止型动态无功补偿成套装置，它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2.本设备技术协议书提出了最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应提供符合工业标准和本协议书的优质产品。
1.3.供方提供的设备必须完全符合本协议书的要求。
1.4. 供方应执行本技术协议所列标准。
有不一致时，按较高标准执行。
1.5.若供方所提供的技术协议前后有不一致的地方，以有利于设备安装运行、工程质量为原则，由买方确定。
1.6.合同签订后1周内，按本协议要求，供方提出合同设备的设计、制造、检验/试验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给买方，由买方确认。
1.7.本设备技术协议书未尽事宜，由供、需双方在技术联络会时协商确定。
1.8.供方保证提供的产品符合安全、健康、环保标准的要求。
供方对成套设备(含辅助系统与设备)负有全部技术及质量责任，包括分包(或采购)的设备和零部件。
买方有权参加分包、外购设备的采购和技术谈判，供方和买方协商，最终买方确定分包厂家，但技术上由供方负责归口协调。
1.9.在签订合同之后，买方有权提出因规范标准和规程发生变化而产生的一些补充要求，在设备投料生产前，供方在设计上给予修改。
具体项目由买卖双方共同商定。
1.10. 本设备技术协议书经供、需双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
第二章工程概况本工程拟建在宁夏回族自治区中卫市宣和镇境内。
中卫市地处黄河前套之首，位于宁夏回族自治区中西部，宁、甘、蒙三省区交汇处，东与吴忠市接壤，南与固原市及甘肃省靖远县相连，西与甘肃省景泰县交界，北与内蒙阿拉善左旗毗邻，地跨36°09′N～37°43′N 、104°17′E～106°10′E，东、西长约130km，南、北宽约180km。
最新动态无功补偿装置运行规定
动态无功补偿装置运
行规定
------------------------------------------作者xxxx
------------------------------------------日期xxxx
动态无功补偿装置运行规定
批准:
审核：
编写：
中利腾晖嘉峪关光伏电站
2０13。
6
动态无功补偿装置运行规定
１、运行中检查项目:
1.1室内温度，通风状况良好，室内温度不超过40℃。
1。
2保持室内清洁卫生。
1．3设备巡回过程中检查ＳVG是否有异常响声，振动及异味。
1。
４设备巡回过程中检查功率柜、控制柜滤网是否通畅；散热风机运转是否正常.
1。
5设备巡回过程中检查所有电力电缆、控制电缆有无损伤，电力电缆冷压端子是否松动,高压绝缘热缩管是否松动。
2、定期维护规定:
2。
1每运行半年,应对电路板、风道撒谎那个的粉尘进行全面清扫，建议使用吸尘器除尘。
2.2每运行半年，应对所有电缆、功率单元进出线螺丝紧固一遍.
２。
3长期存放的SVG须在2年内做一次通电试验,通电前须做耐压试验.
３、维护注意事项:
３.1操作人员须熟悉本设备的基本原理和功能特点，熟悉设备的结构和操作方法，无关人员不得对设备进行操作、维护、检修等工作。
3。
2 SＶＧ停电后功率单元直流母线仍然有残余电压,必须在电容器充分放电，并用万用表直流电压档进行测试后，方可对功率
单元进行维护．
3.3不得在SVG运行时打开柜门，此操作可能会对人员造成伤害;维护过程中,应防止异物落入设备内。
110kV风电场升压站MSVC型动态无功补偿装置的应用
Ａ ｅ Ｚ Ｎ ｎｊｎ ＷＡ Ｇ Ｙｎ Ｎ Ｇ ， ＨＡ Ｇ Ｗｅ ． ， Ｎ ｉｇ ｕ （ ｉ ｎＸ ｏ ｅ ａ ａｉ ｒ ｏ， ｔ． ｉ ｎ７ ０ ８ ， ｈｎ ） Ｘ ’ Ｄ Ｐ ｗ ｒＣ ｐ ｃ ｏ ．Ｌｄ，Ｘ’ １ ０ ２ Ｃ ｉａ ａ ｔ Ｃ ａ Ａ ｓ ａｔＭＣ － ｐ Ｖ ｅｉｅ ＭＳ Ｃ ｓ ｎｉｅｌ ｈｉｅａ ｔｅａｐ ｃｓ ｆ ｎ ａ ｃ ｇｐｗ ｒ ａ・ ｂ ｔ ｃ： Ｒ ｔ ｅＳ Ｃ ｄｖ （ Ｖ ）ｉ ａ ｄａ ｃ ｏ ｔｈ ｓｅｔ ｏ ｈ ｎｉ ｏ ｅ ｃ ｒ ｙ ｃ ｃ ｅ ｎ ｆ
系统短路 电流 ：０ｋ 系统 额定 频率 ：０Ｈ ； ４ Ａ； ５ ｚ系统
中性 点接 地方 式 ： 接接地 ； 直 主变 电压 变 比 ：１ １０±
８×１ ２ ％ ／ Ｖ。 ．５ ３５ ｋ
Ｔ蒌— — Ａ — 一 攀 —
Ｉ 一一一 一一 ｒ
２ ２ 主变低压 侧概 况 ．
系统 电 压 ： ５ ｋ 系统 最 高 电 压 ：０ ５ ｋ ３ Ｖ； ４ ． Ｖ； ３ Ｖ系统短路 电流 ：１ ５ｋ 系 统 中性 点接 地方 ５ｋ ３ ． Ａ；
２ ４ ＭＳ ． ＶＣ装 置概 况
ＭＶ Ｓ Ｃ的控 制 部 分 由直 流 励 磁 调 节 单 元 柜 、 就地 控 制 器 、 主控 制 器 以及 监 控上 位 机组 成 ＿ ６ 引。 图 ３为 ３ Ｖ动态 无功 补偿装 置 户外部 分现 场 图 ５ｋ 片 。Ｍ Ｖ Ｓ Ｃ控制数 据 流图如 图 ４所 示 。
成套 装置 的方 案、 能设计 、 功 结构 、 控制 策略 等要 求 ， 出了 ＭＳ Ｃ是 一 种较 为合理 的动 态无功 指 Ｖ
补偿 方 式 ， 在动 态无功 补偿性 价 比方 面具有 一定 的优势 。
最新10KV磁控式动态无功补偿成套装置技术规格书
10K V磁控式动态无功补偿成套装置技术规格书2 动态无功补偿装置监控系统技术要求装置具备电气量测量、通信，控制调节、闭锁报警、计算分析、数据记录、显示打印等功能。
2.1 功能要求（1）通信功能装置具备多路信息通道（串口和数据口）与变电站监控系统或其它自动化系统通信，装置有调度数据网接口设备；可采用Modbus规约。
（2）闭锁与报警装置考虑的主要闭锁条件有：装置（电容器）保护动作、PT断线、系统电压异常、装置故障、远动信号指令或手动闭锁等。
例如：设备故障，闭锁该对象的控制指令，发报警信号。
闭锁和报警需手工解除。
低压侧母线零序电压越限时，闭锁该段母线上电容器的投切指令，发报警信号。
当零序电压正常时自动延时解除闭锁和报警。
（3）装置自检异常时闭锁所有控制指令，发报警信号。
闭锁和报警需手工解除。
（4）母线电压不合格，装置发越限报警信号，电压恢复正常时自动解除报警。
（5）历史数据保存系统设有历史数据库，能将组态数据，参数设置、调节过程进行保存。
可保存三至六个月的数据。
（6）人机界面系统具有良好的人机界面，能实时显示系统各种采集数据，并能以曲线、棒图等方式显示数据。
能查询打印系统保存的历史信息。
*（7）控制功能磁控电抗器控制器应具备1拖2功能，即一套控制器可以控制2台磁控电抗器运行，用在控制单个磁控电抗器的系统中，可以实现控制器的备用。
2.2 性能要求2.2.1 成套装置能实现自动检测、远方手动投切和现场手动投切，各种方式之间有可靠的闭锁，防止发生事故。
检测、控制均可实现完全自动可实现无人值守。
2.2.2 成套装置功能（1）现场参数设置功能具有供值班员使用的参数设置功能，所有设置的内容可保存十年以上而不丢失，不受停电和干扰信号的影响；（2）显示功能可分别显示系统的电压、电流、功率因数、无功功率、有功功率；显示磁阀电抗器输出电流；显示相应的高压断路器的通断状态，显示各类保护动作情况及故障告警等信息。
（3）事件顺序记录当各类保护动作时，控制器将自动记录事件发生的类型、相别及动作值，事件按顺序记录，可通过液晶进行查询。

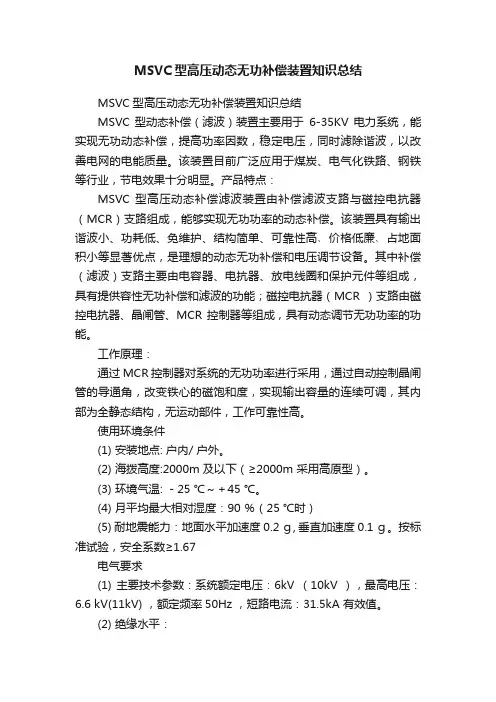

MSVC型高压动态无功补偿装置知识总结
MSVC型高压动态无功补偿装置知识总结MSVC型高压动态无功补偿装置知识总结MSVC 型动态补偿（滤波）装置主要用于6-35KV 电力系统，能实现无功动态补偿，提高功率因数，稳定电压，同时滤除谐波，以改善电网的电能质量。
该装置目前广泛应用于煤炭、电气化铁路、钢铁等行业，节电效果十分明显。
产品特点：MSVC 型高压动态补偿滤波装置由补偿滤波支路与磁控电抗器（MCR）支路组成，能够实现无功功率的动态补偿。
该装置具有输出谐波小、功耗低、免维护、结构简单、可靠性高﹑价格低廉﹑占地面积小等显著优点，是理想的动态无功补偿和电压调节设备。
其中补偿（滤波）支路主要由电容器、电抗器、放电线圈和保护元件等组成，具有提供容性无功补偿和滤波的功能；磁控电抗器（MCR ）支路由磁控电抗器、晶闸管、MCR 控制器等组成，具有动态调节无功功率的功能。
工作原理：通过MCR 控制器对系统的无功功率进行采用，通过自动控制晶闸管的导通角，改变铁心的磁饱和度，实现输出容量的连续可调，其内部为全静态结构，无运动部件，工作可靠性高。
使用环境条件(1) 安装地点: 户内/ 户外。
(2) 海拨高度:2000m 及以下（≥2000m 采用高原型）。
(3) 环境气温: －25 ℃～＋45 ℃。
(4) 月平均最大相对湿度：90 ％（25 ℃时）(5) 耐地震能力：地面水平加速度0.2 ｇ, 垂直加速度0.1 ｇ。
按标准试验，安全系数≥1.67电气要求(1) 主要技术参数：系统额定电压：6kV （10kV ），最高电压：6.6 kV(11kV) ，额定频率50Hz ，短路电流：31.5kA 有效值。
(2) 绝缘水平：①高压端绝缘耐压全波冲击耐压（1.2/50μs ）：60 kV （峰值）工频lmin 耐压：32 kV （有效值）②二次绕组之间及绕组对地的工频耐压（lmin ）：3 kV （有效值）(3) 外绝缘相对地最小有效爬电距离：瓷绝缘≥216mm 合成绝缘≥240mm主要特点：1 、磁控电抗器不需要外接直流励磁电源，完全由电抗器的内部绕组来实现自动控制2 、通过控制可控硅的控制角进行自动控制，可实现连续可调，并且从最小容量到最大容量的过渡时间很短因此可以真正实现柔性补偿。
MCR培训资料,动态无功补偿
山东泰开电力电子有限公司编号HD/××-××-2010 代替HD/××-××-2009 版本/版次A/1文件类别管理文件状态标识（此处盖章）文件名称MCR型静止无功补偿设备调试送电管理规定生效日期2009年12月01日1. 目的为了方便用户更好的了解和操作我公司产品，确保静止型动态无功补偿装置（简称MSVC）的安全运行，特制定本规程。
2. 适用范围设备运行人员和设备维护保养人员。
3. 职责3.1 MSVC设备运行人员应熟读MSVC使用说明书。
3.2 MSVC设备运行人员应比较全面的了解本装置的组成及功能，了解各单机性能及主要参数。
学会MSVC设备的启动、停止及事故应急处理方法。
3.3 MSVC设备维护保养人员应比较深入了解各单机的基本原理，维护保养方法及部件更换和维修方法。
3.4 MSVC设备的工作人员应有敬业精神，应有高、低压电气及安全防火知识，运行值班人员不得擅自离开工作岗位。
4. 工作程序4.1投入运行的操作步骤4.1.1投入前准备工作4.1.1.1MSVC设备投入运行前必须检查控制屏和保护屏并确保各单机性能正常，各单机接口正常，请严格执行启动后台顺序，否则造成监控系统数据读取错误：开机，打开桌面Databus ` DaFw Dammi，监控后台启动成功4.1.1.2检查设备一次回路、二次回路连线的可靠性（尤其是在设备保养之后）。
所有的绝缘子应干净，设备现场要整洁，内部及周围禁严禁留有铁丝等金属杂物4.1.1.3确认站控液晶显示器显示的主接线画面各圆点为绿色正常。
4.1.1.4确认MSVC设备控制屏电源已接通，各屏内的电源开关也已经合上。
4.1.1.5调节装置在调试之前，应将装置所用的定值、系数进行设置完毕，定值包括：电压定值U-H=110,U-L=90、功率因数定值Q-H=0.999、Q-L=0.995、电压回差Du=1.0、恒功率定值dQ=0.5，触发角Φmin=110º(此值需现场整定，为输出额定电流时对应的触发角度)，Φmvax=170º；系数中I=0096,STN=0006,以上数据仅供参考，调试送电前一定将定值、系数设置完成。
无功补偿装置技术要求
无功补偿装置技术要求首先，无功补偿装置需要具备良好的安全性。
它应当具备耐压和耐短路的能力，能够在故障、过载和其他突发情况下保护自身和电力系统的安全。
在设计和制造过程中需要符合相关的安全标准和规范，并进行充分的安全性能测试和验证。
其次，无功补偿装置需要具备高可靠性。
它应当能够在长时间运行中保持稳定的性能，具备良好的抗干扰能力和自动恢复功能。
在故障发生时，能够及时报警、自动隔离和切换工作状态，确保电力系统的连续供电能力和正常运行。
效率是衡量无功补偿装置性能的重要指标之一、它应当具备高效的电能转换和无功功率补偿能力，能够提供稳定的无功功率输出和维持设定的功率因数。
同时，无功补偿装置的功耗应当尽可能地降低，以减少电能损耗和节约能源。
灵活性是无功补偿装置的另一个重要要求。
它应当能够适应不同电力系统的需求，并具备灵活的调节和控制能力。
无功补偿装置应当具备多种工作模式和自适应功能，能够根据电力系统的变化实时调整无功功率的输出和补偿效果。
此外，无功补偿装置还应当具备良好的环境适应性和维护性。
它应当能够适应不同的环境条件和工作环境，具备抗污染、防潮和防尘的能力，能够保持长时间稳定的工作状态。
同时，无功补偿装置的故障检测和维护应当方便快捷，能够及时发现和处理可能存在的故障和问题。
在技术要求方面，无功补偿装置需要具备高性能的控制器和执行器，能够实现快速、准确的响应和控制。
它应当能够实现智能化和自动化的无功功率调节和控制，并具备与其他电力设备和系统的通信和协调能力。
综上所述，无功补偿装置的技术要求主要包括安全性、可靠性、效率、灵活性、环境适应性、维护性和控制性能等方面。
这些技术要求的满足将有助于提高电力系统的稳定性和可靠性，提高能源利用效率，促进电力系统的可持续发展。
磁控式动态无功补偿装置技术原理、优势及适用行业
磁控式动态无功补偿装置技术原理、优势及适用行业摘要无功补偿有多种形式，基于MCR的动态无功补偿是其中较为先进的一类，磁控电抗器（MCR）利用直流励磁原理，采用小截面磁饱和技术通过调节磁控电抗器的磁饱和度，改变其输出的感性无功功率，中和电容器组的容性无功功率，实现无功功率的连续可调。
该系统装置具有较高的安全性，运行稳定可靠。
与其他类型的无功补偿装置对比。
此类补偿装置与其它类型的无功补偿装置的区别主要在于磁控电抗器（MCR），因此，该文重点讲述了MCR的基本原理和技术优势，与它类型的无功补偿装置做了技术比较，预测了MSVC技术的发展前景。
关键词：MCR；直流励磁；可控硅；无功功率引言目前，无功补偿的主要装置是电容器、电抗器和少量的动态无功补偿装置。
开关（断路器）投切电容器的调节方式是离散的，不能取得理想的补偿效果。
开关投切电容器所造成的涌流和过电压对系统和设备本身都十分有害。
20世纪80年代以来，基于相控电抗器（TCR）的静止型动态无功补偿器（SVC）在电力系统中投入实际运行。
但由于其投资昂贵，难以推广。
20世纪末，因具有价格便宜、维护方便等优点，基于磁阀式可控电抗器（MCR）的SVC，相继在一些国家电网投入运行，并展示了它的优越性。
磁控电抗器（MCR）型SVC（简称MSVC）装置利用直流励磁原理，采用小截面磁饱和技术通过调节磁控电抗器的磁饱和度，改变其输出的感性无功功率，中和电容器组的容性无功功率，实现无功功率的连续可调。
一、MSVC装置的基本结构：MSVC装置由补偿（滤波）支路和磁控电抗器（MCR）并联支路组成，其中补偿（滤波）支路经隔离开关固定接于母线，通过调节磁控电抗器的输出容量（感性无功功率）实现无功的柔性补偿。
因与其它各类补偿装置的主要区别在于磁控电抗器，故下面集中对磁控电抗器（MCR）作介绍。
图1动态无功补偿装置（MSVC）一次系统图二、磁控电抗器（MCR）2.1基本工作原理磁控电抗器采用直流助磁原理，利用附加直流励磁磁化铁芯，改变铁芯磁导率，实现电抗值的连续可调，其内部为全静态结构，无运动部件，工作可靠性高。
35kV SVG型动态无功补偿装置技术规范(容量大于12MVar)-01版
ቤተ መጻሕፍቲ ባይዱ
2.4 应用标准....................................................... 17 2.5 设备运行条件................................................... 18 2.6 技术性能要求................................................... 20 2.7 备品备件、专用工具和仪器仪表供货表............................. 23 2.8 外购件清单..................................................... 24 2.9 技术偏差表..................................................... 24 第三章 专用技术规范 ................................................... 25 3.1 设备要求....................................................... 25 3.2 试验........................................................... 34 第四章 附图、附表 .................................................... 37 附图 1：330KV 升压站电气主接线图...................................... 37 附图 2：330KV 升压站平面布置图........................................ 37 附表： 性能保证表（设备外绝缘水平均需按本升压站实际海拔高度进行修正） 37
DS-MSVC变电站动态无功补偿装置
氧化锌避雷器接成 Y 型接入线路，其中性点接地，以限制投切电容器组时所引起的操作过电压。 隔离开关既可以接成线路隔离又可以接成对地隔离，也可以两者兼有。
5、产品特点
提供连续可调的无功功率，与电容器组合可以提供正负连续可调的无功，从而可以更精密地控 制电压和无功，功率因数可以保持恒定，比如 0.96，并达到最好的电压合格率及最低的网损。
660×660 660×660 660×660 660×660 660×660 1070×1070 1070×1070 1070×1070 1070×1070 1070×1070 1070×1070 1070×1070 1475×1475 1475×1475 1475×1475 1475×1475 1475×1475 1475×1475 1475×1475
6 kV 级三相磁控电抗器技术参数：
无 7 倍以上
很小 大 0.8S 无
无
有
小 0～7 倍以上
小 大 40ms 无
无
有
产品型号 BKS-200/6.3
额定容量 （kVA）
200
额定电 额定电
压（kV） 流（A）
6.3
18.3
额定电 抗（Ω）
595.4
重量 （kg） 1850
外形尺寸 （长×宽×高 mm） 1580×1380×1560
91.6
119.1
6.3
110
99.2
6.3
137.5
79.4
6.3
165
66.2
6.3
183.3
59.5
6.3
229.1
47.6
6.3
275
MSVC动态补偿装置技术规范
左权宏远煤矿35kV变电站工程MSVC型动态无功补偿兼滤波装置技术要求晋中电力设计院2011年2月一、总则1．本技术规范仅适用于榆次泽森煤矿35KV变电所MSVC型动态无功补偿兼滤波装置。
它提出了结构、性能、安装和实验等方面的技术要求。
2.本技术规范列出的设备规范及有关标准和规范条文，保证提供符合本规范和有关最新工业标准的优质产品。
3.本技术规范作为招标文件的附件，与招标文件具有同样法律效劳。
二、设备规范1．主要执行的标准DL/T672-1999 《变电所电压无功调节控制装置定货技术条件》GB50227 《并联电容器装置设计规范》GB/T 11024 《标称电压1kV以上交流电力系统用并联电容器高电压并联电容器》GB5316 《串联电抗器》DL/T 462－1992 《高压并联电容器用串联电抗器定货技术条件》DL/T 604-2007 《高压并联电容器装置定货技术条件》DL/T 840 《高压并联电容器利用技术条件》G/T 12325-2003 《电能质量供电电压允许偏差》GB 12326-2000 《电能质量电压波动和闪变》GB/T14549-1993 《电能质量公用电网谐波》GB/T 15543-1995《电能质量三相电压允许不平衡度》电力变压器第一部份总则（eqv IEC76-1）电力变压器第二部份温升（eqv IEC76-2）电力变压器第三部份绝缘水平与绝缘实验（eqv IEC76-3）电力变压器第五部份经受短路的能力（eqv IEC76-5）GB/T6451 三相油浸式电力变压器技术参数和要求2. 设备利用环境条件海拔高度1300m周围空气温度最高45℃最低-35℃月平均相对湿度：≤90％日平均相对湿度：≤95％抗震设防烈度7度水平加速度0.3g垂直加速度0.15g地震波为正弦波，持续时刻三个周波，安全系数污秽污秽品级III级，泄漏比距不小于20mm/kV，按最高工作电压计算。
运行条件：系统额定电压：10KV系统最高电压；12KV１分钟工频耐压：42kV雷电冲击耐压：75kV额定频率：50HZ辅助电源：AC/DC220V没有火灾、爆炸危险、严峻污秽、化学侵蚀及猛烈震动的场所3. 设备概况：补偿滤波方案35KV变电所两台主变，电压变比35/，容量10000KVA，正常情形下一用一备。
动态无功补偿运行规程
SVC动态无功补偿装置运行规程一、SVC动态无功补偿装置的组成我厂SVC动态无功补偿装置，由一台MCR电抗器和3组电容器，组成3个并联支路，分别通过三个高压断路器（342、343、344）并联接在35KV I段母线上，另外还有直流励磁调节单元柜、就地控制器、主控制器以及监控上位机等设备组成。
MCR电抗器和电容器组是系统无功补偿的终端设备，其中MCR为系统提供可调的感性无功，最大调节容量为27.98 Mvar，而电容器组提供的是固定容量的容性无功，最大调节容量为28.056 Mvar。
MCR电抗器、直流励磁调节单元采用风冷设计，冷却电源来自380V配电室。
三相励磁单元柜由可控硅等诸多大功率器件组成，与本体等电势。
就地控制柜主要是提供中转功能，将主控制器所输出的控制信号转换成光信号传输至各相励磁柜，同时将励磁柜中传输而来的故障返回的光信号转成12V 电信号传输至主控制器，以实现高压励磁柜对地的电压隔离，光纤的使用大大增强了系统的安全性。
电容器组的每相串联一空心电抗器，起滤波作用。
3组电容器分别与空心电抗器构成5、7、11次谐波滤波支路。
电容器的主要作用是以无功补偿为主，以滤波为辅。
电容器组每相均并接一个放电线圈，在电容器组与电网断开时，起到对电容器放电作用。
主控制器柜体安装于继电保护室内，提供液晶显示和键盘输入。
主控制器负责监视系统电压电流和MCR运行状态，并根据系统无功实时调整控制可控硅的导通角，为MCR提供各种保护，并在一定条件下实现对电容组的投切。
图1.1 MCR型高压动态无功补偿装置总体结构图二、设备技术参数表单体电容器铭牌参数：电容器放电线圈铭牌参数：名称参数名称参数型号FDR3C(20.8/√3+20.8/√3)/5.0-1W 额定输出/准确级100VA/0.5级额定一次电压A1 20.8/√3 kV A2 20.8/√3 kV 额定频率50Hz额定二次电压100V + 100V 环境温度-25℃～+45℃单相配套电容器容量5.0Mvar 生产厂家温州凯泰特种电器有限公司三、MCR控制系统工作原理与性能3.1 无功补偿策略MCR既可控制容量输出，也可控制投切，而电容器的容量是固定投切的，是不可调的。
MSVC磁控动态无功补偿装置使用说明书
文档编号：WS010801UMN001分册名称：第 1 册/共 1 册MSVC磁控动态无功补偿装置使用说明书版本：2.0.1（66KV以下通用）（技术部）锦州万仕电容器成套设备有限公司目录第一章系统简介 (1)1.1 系统概述 (1)1.2 主要特点 (1)1.3 系统构成 (2)1.4 实现功能 (4)第二章技术指标 (5)2.1产品型号分类 (5)2.2主要技术指标 (5)2.3 环境条件 (6)2.4 系统运行条件 (6)2.5 控制系统 (6)第三章控制屏说明 (8)3.1 组成： (8)3.2 功能概述 (8)3.3 开关把手介绍： (8)第四章主控制器单元 (10)4.1 结构 (10)4.2 操作说明 (11)4.3 上电自检 (12)4.4 主界面 (13)4.5 系统测试 (17)4.6 操作界面 (17)4.7 事件记录 (20)4.8 补偿记录 (21)4.9 参数设置 (22)第五章电抗器保护装置 (29)5.1 概述 (29)5.2 操作说明 (29)5.3 其他说明 (29)第六章控制屏操作说明 (30)6.1 装置上电 (30)6.2 装置运行 (31)6.3 装置巡视 (31)6.4 装置下电 (35)第七章其它说明 (36)7.1 验收及试验 (36)7.2 存放及安装 (38)7.3装置停电检修安全注意事项 (38)7.4 运行及维护 (39)7.5订货须知 (41)附录.引用的技术标准： (42)第一章系统简介1.1 系统概述：随着国民经济的快速发展, 电力负荷日益增长, 电网结构日趋庞大、复杂。
电力系统对无功功率的需求也发生了变化。
从以前的仅需容性无功发展到不仅需要补偿容性也需要感性无功，且能够连续调节。
具体表现在：一方面要求在负荷高峰期能够提供较的多的容性无功，以满足工矿企业的无功需求。
另一方面又要提供感性无功，以平衡轻负荷时因电缆网而带来的容性无功，保证系统的电压不致过高。
{选}MSVC动态无功补偿装置技术规范 ln
MSVC动态无功补偿装置技术规范汾西河溪沟35kV变电站新建工程MSVC型高压动态无功补偿装置技术要求山西致雨电力设计有限公司SHANXIZHIYUDIANLISHEJI YOUXIANGONGSI二O一一年七月太原一、总则1.本技术规范仅适应于孝义汾西河溪沟35KV变电站工程MSVC型高压动态无功补偿装置。
2.本技术规范列出的技术规范及有关标准和规范条文，保证提供符合本规范和有关最新工业标准的优质产品。
3.本技术规范作为招标文件的附件，与招标文件具有同等法律效力。
二、设备规范1.高压动态补偿装置主要执行的标准➢GB3983.2 高压并联电容器➢GB50227 并联电容器装置设计技术规范➢GB5316 串联电抗器➢GB11032 交流无间隙氧化锌避雷器➢DL442 高压并联电容器单台保护熔断器的订货条件➢GB5583 互感器局部放电测量➢GB507 绝缘油介电强度测定法➢GB1094.1 电力变压器第一部分总则(eqv IEC76-1）➢GB1094.2 电力变压器第二部分温升(eqv IEC76-2）➢GB1094.3 电力变压器第三部分绝缘水平与绝缘试验(eqv IEC76-3）➢GB1094.5 电力变压器第五部分承受短路的能力(eqv IEC76-5）➢GB/T6451 三相油浸式电力变压器技术参数和要求➢GB/T7328 变压器和电抗器的声级测定➢GB/T10229 电抗器➢GB/T10237 外绝缘空气间隙➢JB/T3837 变压器类产品型号编制办法➢DL/T596 电力设备预防性试验规程2.设备使用环境条件2.1.海拔高度≤1000m2.2.周围空气温度➢最高40℃➢最低-25℃➢最大日温差25℃➢最大风速30m/s2.3.地震裂度8度2.4.覆冰厚度10mm2.5.日照0.1W/cm22.6.爬电比距20mm/KV2.7.辅助电源DC/AC220V3.工程概况(1)主变压器最终为2×12.5MVA三相双绕组有载自冷调压变压器，电压等级35/10kV，本期两台，容量为25MVA；35kV最终进线4回；本期4回。
智能动态无功补偿装置技术规范
国网江苏省无锡供电公司居配技术规范书低压智能动态无功补偿装置招标文件2017年1月10日低压智能动态无功补偿装置是安装在低压配电系统内，用于改善低压配电的电压质量，提高无功补偿运行管理水平，更好地服务于电力客户，在原有低压无功自动补偿装置基础上提升和拓展的低压智能动态无功补偿装置。
本技术规范对低压智能动态无功补偿装置的技术指标、机械性能、适应环境、功能要求、电气性能、抗干扰及可靠性等做了进一步的规定。
1、编制依据GB 4208 外壳防护等级（IP代码）GB 10229 电抗器GB 311 高压输配电设备的绝缘配合GB/T 11022 高压开关设备和控制设备标准的共同技术要求GB/T 15576 低压成套无功功率补偿装置GB/T 4025 人-机界面标志标识的基本和安全规则指示器和操作器的编码规则GB/T 14549 电能质量公用电网谐波GB/T15945 电能质量电力系统频率偏差GB/Tl2325 电能质量供电电压偏差GB/T15543 电能质量三相电压不平衡GB/T12326 电能质量电压波动与闪变GB/T18481 电能质量暂时过电压和瞬态过电压GB/T 15291 半导体器件第6部分晶闸管GB/T 3859.1 半导体变流器基本要求的规定GB/T 3859.2 半导体变流器应用导则GB/T 3859.4 半导体变流器包括直接直流变流器的半导体·自换相变流器GB/T 13422 半导体电力变流器电气试验方法GB/T 17626.2 静电放电抗扰度试验GB/T 17626.3 射频电磁场辐射抗扰度试验GB/T 17626.4 电快速瞬变脉冲群抗扰度试验GB/T 17626.5 浪涌（冲击）抗扰度试验DL/T597 低压无功补偿控制器订货技术条件DL/T 781 电力用高频开关整流模块DL/T842 低压并联电容器装置使用技术条件DL/T1053 电能质量技术监督规程JB7113 低压并联电容器装置JB/T 3085 电力传动控制装置的产品包装与运输规程JB/T 2436.1 导线用铜压接端头第1部分：0.5～6.0平方毫米导线用铜压接端头JB/T 2436.2 导线用铜压接端头第2部分：10～300平方毫米导线用铜压接端头JB/T 3085 电气传动控制装置的产品包装与运输规程国家电网生(2009)133号《国家电网公司电力系统电压质量和无功电力管理规定》国家电网科(2008)1282号《国家电网公司电力系统无功补偿配置技术原则》2、术语与定义2.1低压智能无功功率补偿装置由一个或多个低压开关设备、低压电容器、低压静止无功功率发生器和与之相关的控制、测量、信号、保护、调节等设备，由制造商完成所有内部电气与机械连接，用结构部件完整地组装在一起的一种组合体，以下简称“装置”。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
汾西河溪沟35kV变电站新建工程MSVC型高压动态无功补偿装置技术要求山西致雨电力设计有限公司SHANXIZHIYUDIANLISHEJI YOUXIANGONGSI二O一一年七月太原一、总则1.本技术规范仅适应于孝义汾西河溪沟35KV变电站工程MSVC型高压动态无功补偿装置。
2.本技术规范列出的技术规范及有关标准和规范条文，保证提供符合本规范和有关最新工业标准的优质产品。
3.本技术规范作为招标文件的附件，与招标文件具有同等法律效力。
二、设备规范1.高压动态补偿装置主要执行的标准GB3983.2 高压并联电容器GB50227 并联电容器装置设计技术规范GB5316 串联电抗器GB11032 交流无间隙氧化锌避雷器DL442 高压并联电容器单台保护熔断器的订货条件GB5583 互感器局部放电测量GB507 绝缘油介电强度测定法GB1094.1 电力变压器第一部分总则(eqv IEC76-1）GB1094.2 电力变压器第二部分温升(eqv IEC76-2）GB1094.3 电力变压器第三部分绝缘水平与绝缘试验(eqv IEC76-3）GB1094.5 电力变压器第五部分承受短路的能力(eqv IEC76-5）GB/T6451 三相油浸式电力变压器技术参数和要求GB/T7328 变压器和电抗器的声级测定GB/T10229 电抗器GB/T10237 外绝缘空气间隙JB/T3837 变压器类产品型号编制办法DL/T596 电力设备预防性试验规程2.设备使用环境条件2.1.海拔高度≤1000m2.2.周围空气温度最高40℃最低-25℃最大日温差25℃最大风速30m/s2.3.地震裂度8度2.4.覆冰厚度10mm2.5.日照0.1W/cm22.6.爬电比距20mm/KV2.7.辅助电源DC/AC220V3.工程概况(1)主变压器最终为2×12.5MVA三相双绕组有载自冷调压变压器，电压等级35/10kV，本期两台，容量为25MVA；35kV最终进线4回；本期4回。
10kV出线最终20回；本期16回。
10kV现有负荷约13475 kVA(2)本站控制、保护及远动系统采用综合自动化系统，控制电源采用直流220V，按无人值班、有人值守设计。
4.设备概况4.1.35KV变电所概况以及补偿方案汾西河溪沟35KV变电站工程两台主变，主变型号：SZ10-12500/35，35+3X2.5%/6.3，正常情况下一用一备。
根据负荷统计，10KV两段母线安装1套MSVC型动态无功补偿兼滤波装置，有效补偿4500KVar,分为5/7/11次兼高通三个滤波支路（5次支路2400KVar,7次支路2400KVar,11次兼高通滤波支路2100KVar），每个厂家需对所提供电容器和电抗器各个参数有详细计算过程。
另配磁控电抗器4500KVar,实现系统无功的动态连续可调，保证平均功率因数0.95以上。
每个滤波支路和磁控电抗器支路需配置微机保护；由于两段共用1套补偿装置，所以需提供2台隔离开关柜方便切换。
4.2.供货范围：MSVC型动态无功补偿兼滤波装置1套，主要包括：（1）MCR部分：有效补偿容量为4500kvar，主要设备包括:①控制系统一套（含控制柜）；②磁控电抗器一套；③MCR控制采样用电流互感器三台；④晶闸管阀柜一套⑤MCR故障自诊断系统一套（2）FC部分：设置H5、H7、H11共三组滤波通道，安装容量 6.9Mvar补偿容量为4500kvar，主要设备包括：①滤波电抗器9台（干式、空芯、铝导体）；②滤波电容器安装容量 6.9Mvar；③电容器柜体3套；④氧化锌避雷器9台；⑤差流互感器3台；（3）提供MSVC装置MCR和FC各支路的高压隔离开关，提供用于过电流、速断、过电压、欠电压、不平衡等保护的电流互感器和微机保护装置（集中组屏安装），MSVC现场用电缆进线柜2面（内置隔离开关）。
详细配置及供货范围见《10kVMSVC主接线图》。
4.3.设备安装地点及安装方式:4.3.1.安装方式：电容器组户内柜式安装4.3.2.安装地点：电容器组户内安装磁控电抗器户外安装控制器安装控制屏上，安装于变电站中控室内4.4.成套装置的自动控制原理：根据自动控制器对系统的无功功率取样，自动调节磁控电抗器的晶闸管控制角，改变铁心的磁导率，使电抗值连续可调，从而实现无功平滑补偿。
4.5.成套装置的技术参数：额定电压：10KV可控硅阀结构：箱式可控硅冷却方式：自冷控制系统：全数字控制系统控制方式：无功功率过载能力：110%调节方式：三相系统响应时间:≤100ms噪音水平：65DB谐波水平：5次 2.5%,7次1.1%使用年限（MCR）：20年5.配件的技术要求及质量保证⑴磁控电抗器控制器及晶闸管（放在晶闸管阀柜内）a. 本装置电源：DC220V/AC220Vb.交流电压取样：100V（母线压变PT二次侧B/C相电压）c.交流电流取样：0～5A（10KV进线CT二次侧A相电流）d.功率因数整定：0.90～1连续可调e.电压整定值可调；出口继电器触点容量：DC220V时5Af.动作间隔时间：≤100ms连续可调(2) 晶闸管额定电压：1%-2%的系统电压⑶显示功能：系统位置开关开合、母线电压、电流、有功功率、无功功率、功率因数、有功电能、无功电能、1-25次谐波电压、电流、磁控电压、电流、控制角、可实现手动/自动、故障显示。
⑷保护功能：过压/欠压保护、过流保护、采样电压掉线保护、外部接入故障保护、磁控本体故障保护、电压越上下限报警、磁控三相电流不平衡报警等。
⑸查询功能：可查询一年内历史数据和故障记录。
⑹参数设置范围：过压、上下限电压、欠压、过流、容量、目标功率因数、投入门限、延时时间、稳定时间、最大控制角等。
⑺控制器拥有RS485通讯接口，可以将以上第⑶、⑹条中的所有数据上传后台监控系统。
后台既可以显示第⑶条中的内容，又可以直接设置第⑹条中的参数。
5.1.磁控电抗器设备型号：BKS-Y/10.5-6900设备型式：三相、户外、油浸自冷、连续运行频率：50Hz温升限值：电抗器正常运行时，绕组平均温升不超过65K，顶层油温不超过55K噪音小于65分贝电抗器正常工作时产生的谐波含量: 5次≦2.5%,7次≦1.1%,设计正常使用寿命为20年以上滤波电容器5.1.1.型号：AAM-12/√35.1.2.类型：户内单相电容器全膜介质，双套管5.1.3.过载能力：电容器在 1.1倍的额定电压下长期运行电容器在 1.3倍的额定电流下长期运行5.1.4.电容偏差电容器允许的电容偏差为装置额定电容的-5～+10%。
三相电容器的任何两线路之间，其电容和最大值与最小值之比不超过1.02。
电容器组各串联段的最大与最小电容之比不超过 1.02。
5.2.串联空心电抗器5.2.1.型号: LKSGKL干式串联空心电抗器5.2.2.型式:户内型、空气自冷、干式、空心；5.2.3.过负荷能力过电压:电抗器能在工频加谐波电压峰值为3√2UM下运行。
过电流:电抗器能在工频电流为 1.35倍额定电流的最大工作电流下连续运行。
电抗器能在五次谐波电流含量不大于35%，总电流有效值不大于 1.2倍额定电流的情况下连续运行。
铁心式电抗器能承受25倍额定电流的最大短时电流的作用；干式空心电抗器能承受额定电抗率倒数倍额定电流的最大短时电流的作用，不产生任何热的和机械的损伤。
5.2.4.电抗器允许偏差在工频额定电流下电抗值数允许偏差0~+5%三相电抗器每相电抗值不超过三相平均值的±4%5.2.5.电感偏差在额定电流下，其电抗值的允许偏差为0～+5%。
5.2.6.声级在额定电流下，三相或单相电抗器的声级水平不超过下表：电抗器额定容量(Kvar) 声级水平(dB)＜80 4880~＜125 50125~＜200 52200~＜315 54315~＜500 56500~＜800 58800~＜1000 601000~＜1600 625.3.电容器单台保护用熔断器5.3.1.型号:BR2-12型高压喷逐式熔断器5.3.2.熔断特性熔丝具有下表规定的基本熔断特性熔丝额定电流倍数 1.1 1.5 2.0 熔断时间4h不熔断≤75s ≤7.5s5.3.3.抗涌流性能熔断器能耐受第一个半波幅值不低于熔丝额定电流100倍的电流冲击。
熔断器能开断熔丝的额定电流的20倍及50倍容性电流。
5.4.放电线圈5.4.1.型号: FDZR-1.7-12/√35.4.2.接线方式：在额定频率和额定电压下，放电线圈与对应的并联电容器相并联5.4.3.放电能力：电容器断电后，端子间的电压在5s内可以由√2UM降至50V以下。
5.4.4.过负荷能力放电线圈能承受 1.58√2UM电压下电容器储能放电的作用。
5.4.5.短路承受能力:在额定电压下，能承受二次短路电流在1s时间内所产生的热和机械力的作用而无损伤。
5.4.6.准确级:在额定频率0.9-1.3倍额定电压和0%-100%额定二次负荷（cosψ为0.8滞后）下，0.5级或1级的产品分别满足比值差不超过±0.5%或±1%，相位差不超过±20′或±40′。
5.5.接地隔离开关5.5.1.型号：GN24-12D/8005.5.2.额定电压：10kV5.5.3.最高运行电压：12kV5.5.4.接地隔离开关配置常开常闭分离的辅助触点，辅助触点的数量除满足电气闭锁的要求外，还将该开关的位置信号通过综合自动化系统上传调度；6.整机6.1.耐受短路电流能力:主回路中的电器设备,连接线及机械结构在耐受短路电流和电容器内部极间短路放电电流的作用而不产生热的和机械的损伤及明显变形。
6.2.过负荷能力稳态过电流:装置能在方均根值不超过 1.1*1.30In的电流连续运行。
稳态过电压:装置的连续运行电压为 1.05UN下表现规定的稳态。
电压下运行相应的时间。
稳态过电压工频过电压最大持续时间说明1.10U N长期指长期工作电压的最高值不超过 1.1倍1.15U N30min/24h 系统电压的调整和波动1.20U N5min 轻载荷时电压升高1.30U N1min 轻载荷时电压升高6.3.装置中各配套设备除符合各自的质量标准外，尚满足成套的性能要求。
6.4.装置的金属外露表面有可靠的防腐蚀层。
6.5.母排采用标准铜母排，外加热缩套管加以封装，加强电气绝缘性能。
6.6.装置配置如下保护功能：单只电容器熔断器保护电容器电压开口三角形保护磁控电抗器温度保护、瓦斯保护三、技术服务1.对于需方因产品质量、安装、维护等问题，供方12小时内答复，并派MSVC型高压动态无功补偿装置技术要求熟练的技术人员24小时内赶到现场。
