第8章 本构方程的原理
本构方程
cijkl = νδ ijδ kl + αδ ik δ jl + βδ ilδ jk
其中ν , α , β 是标量
3）偏应力张量是对称张量
cijkl = c jikl , 于是的证明 将原坐标系绕
x3 轴转 90 ，变换矩阵：
∂ul = skl + Akl，于是 分解 ∂xk
τ ij = cijkl skl + cijkl Akl = cijkl skl
τ ij = λδ ijδ kl skl + µ (δ ik δ jl + δ ilδ jk ) skl
= λ skk δ ij + 2 µ sij
cijkl = λδ ijδ kl + µ (δ ik δ jl + δ ilδ jk )
Newton粘性定律
∂u τ =µ ∂y
τ ij = cijkl
∂uk ∂xl
四阶张量 cijkl 表征流体的粘性 • 各向同性流体及其四阶张量的形式 1）各向同性流体 指表征流体物理性质的张量其张量元不 随坐标系的旋转而改变 ∂ul′ ′ cijkl = cijkl ′ ′ τ ij = cijkl ′ ∂xk
5）将 cijkl 的表达式带入上式，得
最后得到： pij = − pδ ij + λ skk δ ij + 2µ sij
1 2 ⎞ ⎛ ⎞ ⎛ = − pδ ij + 2 µ ⎜ sij − skk δ ij ⎟ + ⎜ λ + µ ⎟ skk δ ij 3 3 ⎠ ⎝ ⎠ ⎝
1 ⎛ ⎞ pij = − pδ ij + 2 µ ⎜ sij − skk δ ij ⎟ + µ ′skk δ ij 3 ⎝ ⎠
第8章本构方程的原理
第8章 本构方程的原理连续介质力学的基本方程式：1．物理定律①Euler 描述法质量守恒：div 0ρρ+=v &动量守恒： div T f a ρρ+= 动量矩守恒：T T T =局部能量守恒：div T :D u r h ρρ=+-&&&熵产率原理：()grad T :D h /i TsTs u T T ρρρ=+--⋅&&&&≥0 ②Lagrange 描述法：可用S 表示，也可以用ˆT表示上述公式 2．几何关系式T 1()2=+D G G 其中grad G v =T grad F x FGF EF DF ===&& 以上均为几何量及其之间的描述3．本构方程式：材料属性（本章讲解的内容）①应力应变关系（材料力学中） ②热传导过程（热力学中） 本构方程式的建立：a ）实验：三向荷载无法实验（穷举实验不可能），只能用特定材料。
b ）假定：再用实验方法进行验证；或根据实际（工程）现象进行某些假设。
C ）原理：从原理出发，研究本构方程→本构方程的框架；对推导本构方程具有指导意义。
4．初始条件和边界条件。
以上构成连续介质力学的定解问题，本章讲叙本构方程的原理。
§8.1 本构方程的概念1．材料的力学行为及其流变学分类力学性质外部干扰（荷载）广义荷载（机械性载荷（力）、非机械性载荷（如温度等）） 材料力学行为：材料在外部干扰下的响应（或反应） 材料的力学行为复杂。
唯象观点（客观理论）：根据响应结果、响应现象建立理论（不管原因）。
不管响应产生的机制。
如轴向拉压：P -δ图。
材料的破坏的二个最基本形式：① 韧性破坏（有明显的变形） ② 脆性破坏：（无显著变形）材料的破坏形式不是固有的，即不能称某材料为韧性或脆性的，只能说某材料在某种条件下显现为韧性或脆性。
（这些条件包括：温度、应力状态等）。
如：高温下（地震）的岩石可流动、海底岩石也显现为韧性，钢在低温下显现为脆性等。
本构方程公式
本构方程公式本构方程公式是描述物质微观结构与宏观性质关系的重要数学工具。
它可以用来解释物质的力学性质、导电性、热传导性以及其他许多重要性质。
本构方程公式的形式各异，根据不同的物质以及不同的性质，可以采用不同的数学表达形式。
本构方程公式通常由各向同性和各向异性两种情况。
各向同性是指物质在各个方向上的性质是相同的，而各向异性是指物质在不同方向上的性质存在差异。
各向同性的本构方程公式一般比较简单，常用的模型包括胡克定律、牛顿黏性定律等。
胡克定律是最基本的本构方程公式之一，它描述了线弹性固体的应力-应变关系，可以用来解释材料在小应变下的力学性质。
牛顿黏性定律是另一种常用的本构方程公式，用来描述流体的运动行为。
根据牛顿黏性定律，流体的剪切应力与剪切速率成正比。
这个比例系数就是流体的黏度，它决定了流体的黏性大小。
牛顿黏性定律适用于大多数流体，包括液体和气体。
除了各向同性的本构方程公式，各向异性的本构方程公式也非常重要。
各向异性是许多材料的特性，比如晶体材料、纤维材料等。
晶体材料的本构方程公式可以通过晶体的晶格结构来描述，而纤维材料的本构方程公式则可以通过纤维的微观结构和取向来描述。
各向异性的本构方程公式通常比较复杂，需要考虑材料的非线性效应和取向效应。
本构方程公式是描述物质性质与微观结构之间关系的重要工具。
它可以用来解释物质的力学性质、导电性、热传导性等重要性质。
根据不同的物质和性质，本构方程公式的形式各异。
各向同性的本构方程公式常用于描述线弹性固体和流体的性质，而各向异性的本构方程公式则适用于描述晶体材料和纤维材料等各向异性材料的性质。
通过研究和理解本构方程公式，我们可以深入了解物质的微观结构与宏观性质之间的关系，为材料设计和工程应用提供理论依据。
本构方程

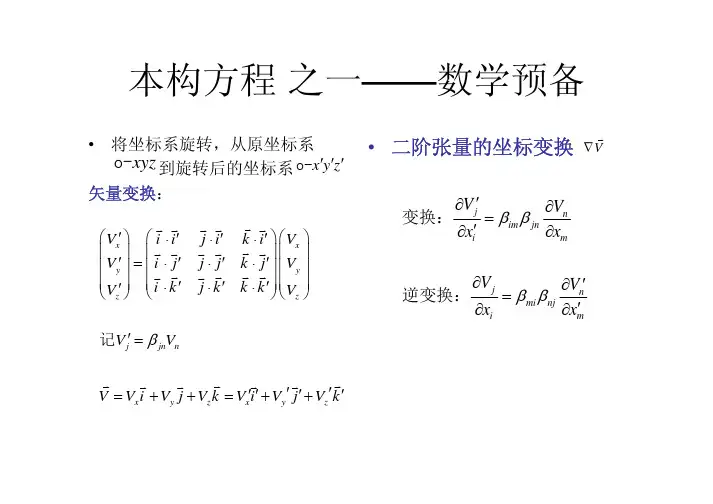

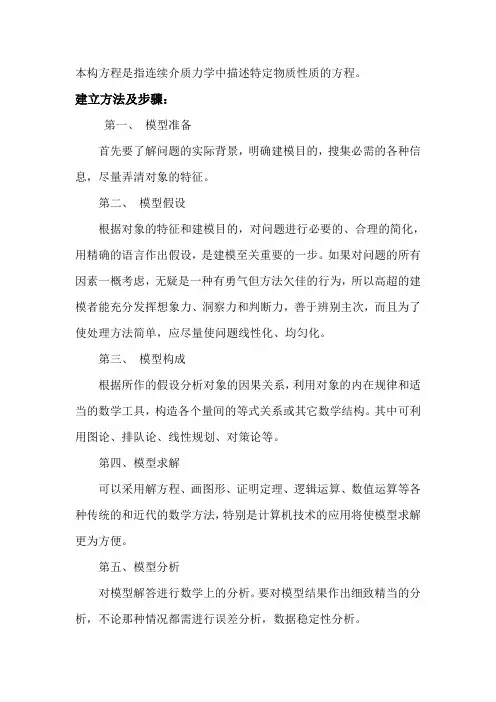

本构方程是指连续介质力学中描述特定物质性质的方程。
建立方法及步骤：第一、模型准备首先要了解问题的实际背景，明确建模目的，搜集必需的各种信息，尽量弄清对象的特征。
第二、模型假设根据对象的特征和建模目的，对问题进行必要的、合理的简化，用精确的语言作出假设，是建模至关重要的一步。
如果对问题的所有因素一概考虑，无疑是一种有勇气但方法欠佳的行为，所以高超的建模者能充分发挥想象力、洞察力和判断力，善于辨别主次，而且为了使处理方法简单，应尽量使问题线性化、均匀化。
第三、模型构成根据所作的假设分析对象的因果关系，利用对象的内在规律和适当的数学工具，构造各个量间的等式关系或其它数学结构。
其中可利用图论、排队论、线性规划、对策论等。
第四、模型求解可以采用解方程、画图形、证明定理、逻辑运算、数值运算等各种传统的和近代的数学方法，特别是计算机技术的应用将使模型求解更为方便。
第五、模型分析对模型解答进行数学上的分析。
要对模型结果作出细致精当的分析，不论那种情况都需进行误差分析，数据稳定性分析。
建立本构的要求：1、真实完整。
1）真实的、系统的、完整的,形象的映客观现象；2）必须具有代表性；3）具有外推性，即能得到原型客体的信息，在模型的研究实验时，能得到关于原型客体的原因；4）必须反映完成基本任务所达到的各种业绩，而且要与实际情况相符合。
2、简明实用。
在建模过程中，要把本质的东西及其关系反映进去，把非本质的、对反映客观真实程度影响不大的东西去掉，使模型在保证一定精确度的条件下，尽可能的简单和可操作，数据易于采集。
3、适应变化。
随着有关条件的变化和人们认识的发展，通过相关变量及参数的调整，能很好的适应新情况。
常用的并且是最为成熟的用于连续介质力学的本构方程有下列三组：① 无粘流体。
(1)粘度为零，即η=η┡=0，η和η┡为粘度和第二粘度；(2)应力张量只是压力p;(3)密度均匀不变，ρ(x，y，z，t)＝常数，或是在密度显著变化时采用常比热完全气体（见流体力学的能量方程）的模型：定容比热容сv＝常数，定压比热容сp＝常数，p＝ρRT，式中T为热力学温度，R为普适气体常数。
