农田建设项目测量放线的施工方案及方法
定位和测量放线施工方案
定位和测量放线施工方案1．编制依据2.施工准备2.1施工前的准备工作为了保证施工测量放线工作准确无误，施工前应组织测量人员进行学习教育，严格遵守施工测量放线工作的基本准则，明确测量任务在施工中的重要作用，建立严格的管理制度，认真执行《工程测量作业规程》及本公司技术部编制的测量管理制度。
资料收集：当地地区地址资料，了解建筑物的地下及附近场地现状资料，如管线走向、高程和其所在位置等。
2.2深化研究设计图纸了解设计意图，熟悉并校核图纸，着重了解工程现场具体情况和定位条件，建筑物的相互关系和轴线尺寸、地下地上的标高变化，领会设计方面对测量精度的要求。
2.3测量器具的检定测量仪器设备检验，是测量前准备工作中很重要的一步，仪器钢尺的准确度是测量精度和工程质量的根本保障，《计量法》中明确规定，任何单位和个人不准在工作岗位上使用无检定合格印证或者超过鉴定周期以及经鉴定不合格的计量器具。
所以本工程所用的仪器、钢尺、塔尺等必须严格按《计量法》中有关规定送检定部门做检定、检核。
经鉴定、检核合格的仪器方可使用。
2.4人员安排本工程施工测量队伍由一名测量技师和三名测量工程师组成测量班组, 在技术工程师领导下开展具体工作，包括制定测量施工方案、组织验线、测量资料汇编、现场放线，填写测量施工日志等工作。
2.5仪器准备2.6导线桩的校核根据规划局所给定的控制点，进行坐标反算，求出建筑物各边长、方位角，保证正确的依据成果；复测现场导线桩之间的关系结果满足《工程测量作业规程》（以下简称《规程》）的要求。
2.7水准点的复核根据测绘院提供的水准点采用复合法进行校核观测结果满足规范要求。
3.平面控制3.1测量难点本工程现场：场地较大，配套楼基坑开挖深、支护易变形，会直接造成控制点的损坏等等。
为保证工程正常施工，建立一个稳固可靠、使用方便的控制网尤为重要。
3.2总体思路平面控制网分总控制网和轴线控制网三级测设。
首先建立以业主提供的控制点为基准的总控制网，采用经纬仪水准仪测量。
农田整治工程施工方案与技术措施
农田整治工程施工方案与技术措施一、测量控制测量先行是施工管理中的要求，测量工作的质量直接影响到工程的质量，我公司在工程施工管理中，历来注重测量管理工作。
除建立两级测量复核制度外，对本工程还将成立专职测量小组，以确保测量工作高效、优质。
1、测量工作程序：开工前对业主和设计单位移交的导线点和水准点进行闭合复测，复测合格并经业主和监理工程师签认后方能施工。
测点交接→测点复测→建立施工导线网，布水准控制点→测定雨污管线桩→局部放样。
2、控制系统的建立：针对本标段的工程规模及特点，建立现场平面及高程控制系统，以便于在施工全过程中进行测量的控制。
（1）平面控制系统采用导线测量方法建立一级导线平面控制系统，系统布设以甲方提供的控制点为导线起始方向，沿本标段外围采用测角精度为2秒，测距精度为2mm+2ppm测距仪或全站仪，布设一环形闭合导线并联测甲方提供的控制点。
导线点的位置应通视条件良好，间距50~100m，不易受道路交通的影响，并保护好定位桩。
（2）高程控制系统建立以导线点为基础，等级为四等的高程控制系统，采用高等级水准仪由甲方提供的水准点将标高引至各导线点上。
3、放线控制（1）施工流程根据导线、高程控制点放出中线，纵向每隔５米设置一中桩和一对边桩，用水准仪在中桩和边桩上分别标记填挖高度，在路床平整后，根据纵坡和路拱纵向每隔离5米设置高程控制点控制基层面的标高。
根据中线放出侧平石边线，设置边桩，在路口圆弧测设中，在保证准确度和精度的前提下，为施工方便可采用市政部门较为通用的“中央纵距离法”。
根据施工图每10米设置侧石顶面标高控制点，通线进行铺砌，平石则根据图纸纵坡每隔10米或在锯齿型边沟变坡点设置高程控制点。
在人行道边线每隔10米设边桩，并标记上面层面的标高，设立标志牌，联合侧石顶面线控制人行道的横坡及面层的高程。
（2）施工方法1）在本工程开工前，会同监理对业主及设计单位提供的平面坐标及高程控制点、网进行闭合复测，并在条件允许的情况下，尽快与相邻工程的测量控制点、网进行联测，测量记录及结果由业主及监理审核签认后方可进入正式施工。
1测量放线施工方案
1测量放线施工方案放线是指在施工现场根据设计要求进行测量、标定，并用线条或线框进行划线，以便于后续施工人员在建筑物或道路等工程项目中准确定位和布置。
在建筑施工中，放线是一个非常重要的环节，贯穿于整个工程的各个阶段，包括桩基施工、土方开挖、混凝土浇筑和墙面装修等。
本文将介绍一个测量放线施工方案，包括准备工作、放线方法、施工步骤等内容。
一、准备工作1.工程准备：在进行放线前，需要对工程现场进行勘测和预划，了解地形地貌、工程要求和设计图纸等相关信息。
同时，要对施工场地进行清理和平整，确保放线的准确性和便捷性。
2.人员配备：为了保证施工质量和效率，需要配备经验丰富的放线人员和助理，并确保他们具有相关的技术能力和专业知识。
3.测量工具：在进行放线的过程中，需要准备测量工具包括放线工具（如放线盘、塔杆、墨线笔等）、测量仪器（如测距仪、水平仪等）和随手工具（如尺子、铁锤等）。
4.安全措施：在放线施工过程中，要严格遵守安全操作规程，确保施工人员的安全，包括穿着符合要求的安全防护装备、注意施工现场的安全标识和标志等。
二、放线方法1.直尺放线法：直尺放线法是一种简单精确的放线方法，适用于建筑物的地坪、墙体、梁柱等平面构件的放线。
放线时，先用铁锤和尺子在施工现场的相关位置标记基准点，然后用直尺和墨线笔进行放线，确保线条直、准、平整。
2.垂直放线法：垂直放线法适用于建筑物的墙体、柱子、门窗等垂直面构件的放线。
放线时，首先确定基准点和基准线，然后用水平仪和塔杆进行垂直放线，确保线条垂直、平整。
3.标高放线法：标高放线法适用于建筑物的楼板、天棚、地台等高程构件的放线。
放线时，需要在建筑物的相关位置设置高程点，并用水平仪和测距仪进行标高放线，确保高程准确。
三、施工步骤1.制定放线计划：在进行放线前，要制定详细的放线计划，包括放线位置、放线方法、放线人员、放线工具等内容，确保整个放线过程顺利进行。
2.勘测选点：根据设计图纸和工程要求，在施工现场选择合适的基准点和基准线，标记放线点，保证放线的准确性和稳定性。
工程放线方案
工程放线方案一、前言在施工过程中，放线是非常重要的环节。
它不仅决定了建筑物的位置和方位，而且直接影响到整体施工质量。
因此，制定一份科学合理的放线方案对于工程的进行是至关重要的。
在本文中，我们将讨论工程放线方案的准备工作、具体步骤和注意事项，以期为工程施工提供可靠的指导。
二、准备工作1. 确定工程范围首先，要对工程的总体范围进行确认。
这包括测量工程的长度、宽度、高度等。
同时，还需要考虑周边环境和现有建筑的位置，以确定新建建筑的位置和方位。
2. 了解地形地貌在进行放线前，需要了解工程所在地的地形地貌情况。
这涉及到土地的起伏、地势的平缓程度等，这些因素都会影响建筑物的位置和方位。
3. 获取相关资料在放线前，需要获取相关的地形图、建筑图等资料。
这些资料会对放线工作起到辅助作用，并且有助于更好地了解工程的情况。
4. 制定放线方案根据以上准备工作的情况，可以对工程放线方案进行初步制定。
这包括确定放线的起点、终点，选择合适的放线设备等。
在制定方案时，需要充分考虑实际情况，并尽量做到科学、合理。
三、具体步骤1. 确定放线方法在进行放线前，首先要确定放线的具体方法。
常见的放线方法有传统放线、全站仪放线等。
根据具体情况选择合适的放线方法，以确保放线的准确性和高效性。
2. 布置放线点放线点的布置是放线工作的关键环节。
首先需要根据工程的要求进行测量，确定放线点的位置。
然后使用相应的设备和工具进行布置，确保放线点的准确性。
3. 进行放线一切准备就绪后，即可进行放线工作了。
根据放线方案，进行放线点的连接，确保放线的准确性和稳定性。
在进行放线时，需要注重放线点的选址，以及放线过程中的各项参数的测量。
4. 检查放线结果放线结束后，需要对放线结果进行检查。
这包括对放线点的位置、方位进行核对，以确保放线结果的准确性。
如果发现放线结果有问题，需要及时进行调整，以免对后续施工造成影响。
四、注意事项1. 安全第一在进行放线工作时，一定要注重安全。

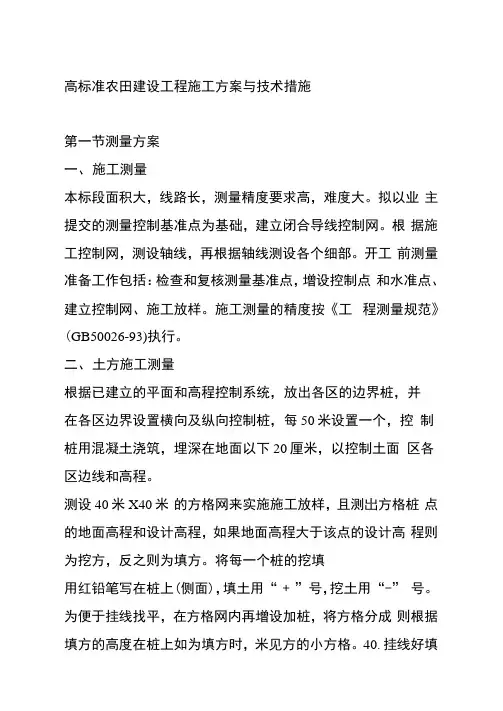

高标准农田建设工程施工方案与技术措施
高标准农田建设工程施工方案与技术措施第一节测量方案一、施工测量本标段面积大，线路长，测量精度要求高，难度大。
拟以业主提交的测量控制基准点为基础，建立闭合导线控制网。
根据施工控制网，测设轴线，再根据轴线测设各个细部。
开工前测量准备工作包括：检查和复核测量基准点，增设控制点和水准点、建立控制网、施工放样。
施工测量的精度按《工程测量规范》(GB50026-93)执行。
二、土方施工测量根据已建立的平面和高程控制系统，放出各区的边界桩，并在各区边界设置横向及纵向控制桩，每50米设置一个，控制桩用混凝土浇筑，埋深在地面以下20厘米，以控制土面区各区边线和高程。
测设40米X40米的方格网来实施施工放样，且测岀方格桩点的地面高程和设计高程，如果地面高程大于该点的设计高程则为挖方，反之则为填方。
将每一个桩的挖填用红铅笔写在桩上(侧面)，填土用“ + ”号，挖土用“-” 号。
为便于挂线找平，在方格网内再增设加桩，将方格分成则根据填方的高度在桩上如为填方时，米见方的小方格。
40. 挂线好填土；如为挖方时，可在桩四周挖至所需深度。
在填挖过程中，以桩点为准，用尼龙线来检查，校正整个方格范围内标高。
施工过程中，应对控制点进行保护，并经常进行复测，做到准确无误。
三、测量仪器平面测量的主测仪器为日产“尼康C-100全站仪”，该仪器技术规格为：J6级经纬仪测角精度，II级测距仪测程1000 米，测距精度MD二土(5±5ppm)毫米。
其200米范围内一测回放样定位精度可达±10毫米，可满足本项目的平面精度要求。
高程测量主测仪器为S1级自动安平水准仪。
四、放样方法使用尼康C-100全站仪，其200米范围内一测回放样定位精度可达10毫米，仪器提供了极坐标放样等多种功能，因此可计算或从设计文件查出各待定特征要素的坐标值后，输入全站仪进行测量定位。
架设仪器于导线控制点，输入控制点坐标值。
照准后视控制点，输入后视控制点坐标值或方位角。
高标准农田建设项目施工方案
高标准农田建设项目施工方案一、项目概述本次高标准农田建设项目旨在提高农田的综合生产能力，改善农业生产条件，促进农业可持续发展。
项目区总面积为_____亩，涉及_____个村庄。
项目主要建设内容包括土地平整、灌溉与排水工程、田间道路工程、农田防护与生态环境保持工程等。
二、施工准备（一）技术准备1、收集项目区的地形、地貌、水文、地质等资料，进行现场勘查和测量。
2、熟悉设计图纸和施工规范，编制施工组织设计和施工方案。
3、组织技术交底，向施工人员讲解施工工艺和质量要求。
（二）物资准备1、根据施工进度计划，编制物资采购计划，确保物资按时供应。
2、采购优质的建筑材料，如水泥、钢材、砂石等，并进行质量检验。
3、准备施工所需的机械设备，如挖掘机、装载机、搅拌机等，并进行调试和维护。
（三）现场准备1、清理施工现场的障碍物，平整场地，修筑临时道路和排水设施。
2、搭建临时办公和生活设施，为施工人员提供良好的工作和生活环境。
3、设置施工标志牌和安全警示标志，确保施工现场的安全和秩序。
三、土地平整工程施工方案（一）施工流程测量放线→表土剥离→土方挖填→土地平整→表土回填（二）施工方法1、测量放线根据设计图纸和现场实际情况，采用全站仪或 GPS 进行测量放线，确定土地平整的范围和高程控制点。
2、表土剥离在土地平整前，先将表层肥沃的土壤剥离，厚度一般为30cm 左右，集中堆放，以便后期用于土地改良。
3、土方挖填采用挖掘机和装载机进行土方挖填，按照设计要求的坡度和高程进行施工。
填方区域要分层填土、压实，确保填土质量。
4、土地平整采用平地机或推土机对土地进行平整，使土地表面平整度达到设计要求。
5、表土回填在土地平整完成后，将剥离的表土均匀回填到田面，以提高土壤肥力。
四、灌溉与排水工程施工方案（一）灌溉工程1、水源工程（1）大口井施工①施工流程：测量放线→井口开挖→井壁支护→井底处理→井台修筑②施工方法：根据设计位置和深度，采用挖掘机进行井口开挖，然后采用钢筋混凝土护壁进行井壁支护，井底采用混凝土封底，井口修筑井台。
高标准农田建设主要施工工艺和方法
高标准农田建设主要施工工艺和方法第一节施工测量一、准备工作（一）图纸会审会同技术人员对图中大样尺寸进行校核，确保工程整体尺寸吻合无误，解决图纸中的错、漏等问题，以便施工顺利进行，如有疑议可直接同设计洽商。
（二）测量班组的建立设测量主管2人，测量工3－6人。
（三）器、用具的配备及鉴定情况仪器、用具的配备及鉴定情况表二、工程测量（一）首级导线点的复测先根据设计文件，按相同的导线形式和同等精度进行外业实地测量（如原有导线点被破坏，则相应增设），经微机计算后，提交相关资料报监理工程师审核，确定首级导线点的三维坐标数据，作为施工测量依据。
（二）地形的复测使用精纬仪依据首级导线点和设计里程中桩坐标，用极坐标法恢复各里程桩位，用三角高程法实测地面高程，用水准仪测断面高程，提交纵横断面等相关资料报监理工程师审核，确定工程量。
（三）建立施工测量控制网线路测量以首级导线点控制，遇特殊地段或施工要求，则布设次级导线加密，以满足放样区域50m内能有效控制。
（四）测量标志保护及测量数据复验所有测量标志设置牢固可靠，且不受施工影响，在施工期间加强对测量控制点的保护，并定期复验各控制点，发现问题及时补测补设。
（五）线路施工放样放样原则为根据施工顺序逐层控制；放样方法为主要里程桩位采用精纬仪坐标法放样与校核，直线路段用穿线法；高程用水准仪测设。
路基边坡线放样；根据设计图纸各桩号横断面中路肩的设计标高和设计边坡，实测各断面坡脚的地面高程，计算路基断面宽度和两侧坡脚坐标，测放路基边线。
第二节土地整理施工方案一、主要施工机具1、挖运土方机械：挖土机、推土机、铲运机、自卸汽车等。
2、主要测量用具：经纬仪、水准仪、铁锹、手推车、大锤、木桩、小白线或20#铅丝、50米钢尺、坡度尺等。
二、施工准备1、根据土方开挖几何尺寸，工程地质及水文地质情况和周边环境条件编制土方工程技术交底，其中包括边坡支护和土方开挖交底。
2、土方开挖前，应根据施工方案和技术交底要求将施工区域内的地上、地下障碍物清除和处理完毕，作好在面排水工作。
高标准农田输配电工程施工方案与技术措施
高标准农田输配电工程施工方案与技术措施一、工程测量、分桩施工方法与工艺施工方案在施工前，我公司对设计部门已测定线路中心线上的各直线桩、铁塔位中心桩及转角铁塔位桩位置、档距和断面高程，进行全面复核测量。
若偏差超过允许范围时，要查明原因并通知设计单位予以纠正。
其后，对校核过的铁塔位桩，根据基础类型进行基础坑位测定及坑口放样工作。
设计测定的测桩到施工，相隔了一段较长的时间，在该段时间里难免要发生杆塔桩位偏移或杆塔桩丢失等情况，因此在施工前必须对线路直线和转角杆塔位桩进行复测校核。
二、土方工程1、沟槽开挖：本工程开挖电缆沟分别采用人工、机械进行施工作业。
沟槽开挖深度为 1.5m-2.5m 左右，开挖部分主要为施工作业面的土方。
本工程采取机械开挖，由人工配合清底和修理沟壁。
沟开挖宽度为沟外边各加300mm 操作面，正常开挖 1.2m 以内不进行放坡，当深度超过1.2m 时，坡度为1：0.66。
在开挖过程中将开挖出的余土现场不堆放，当天开挖出来的土方当天装车运至弃土场。
沟底标高应严格按照设计开挖，当出现地下水或地表水时，每100 米设置φ500、深0.5 米的集水井，沟槽开挖过程中，应进行临时施工排水，用水泵将集水抽排至施工范围外的排水系统，保持沟壁施工在无水条件下进行。
在土方开挖到设计标高，请设计人员、监理、业主现场验槽后，达到设计要求进行下道工序施工。
2、土方回填：在电缆沟两壁模板拆除完成后应及时将模板对拉螺栓孔用1：2 水泥砂浆堵塞，然后采用人工进行回填，回填前先清除槽底积水及杂物，回填材料选用砂，回填时，沟槽内不得回填淤泥质土或含有机物的大块状物及建筑垃圾。
回填应分层进行，并随时进行夯实，每层夯实再回填下一层。
三、垫层施工一、施工准备1、技术准备（1）制定详细的有针对性和操作性的技术交底，做好技术交底工作，对于节点大样及特殊作法，要给出详细的大样图。
（2）施工前由技术负责人及生产负责人组织技术人员、专业工长、质检员、测量放线员、安全员及劳务队班组长进行砂基础施工方案交底，明确砂基础厚度、高度、压实等标准及要求，使每位管理人员都能掌握砂基础施工的流程及标准，在施工中能正确操作。
高标准农田土地建设项目测量控制施工方案
高标准农田土地建设项目测量控制施工方案1.1施工测量的组织项目部设专职测量组，其成员由测量工程师和测量员、测量工构成，负责全过程的施工测量放线与内部测量复核工作。
1.2测量设备的配备与管理为满足施工测量需要，确保测量控制及测量放线的质量，配备足够的测量设备，主要由全站仪、水准仪。
测量设备及工具只有在通过有资格的计量检查部门检验合格后方可使用，测量设备的检验合格证及其附件的影印件和复印件应随设备进入项目部存档，同时报送一份复印件给专业监理工程师。
1.3控制测量1、平面控制系统的建立（1）开工前，对业主或设计部门提供的施工区平面控制起始座标点（应不少于三个点）采用全站仪接多边形导线网或四等导线测量的技术要求和精度指标进行联测复核，联测点复核完成并经内业平差计算，测量精度指标达到相应的技术要求后，按工程监理部规定报表格式填写联测复检成果报告，报送工程监理部专业测量监理工程师和项目总监签认。
（2）起始平面控制座标网点经联测复核合格并经工程监理部签证后即可进行平面控制座标点加密测量。
2、高程控制系统的建立（1）对业主或设计部门提供水准基点（不应少于2个点）进行水准联测复核，复核测量水准基点时采用精密水准仪配双面水准尺，按四等水准测量的技术要求进行，复核测量结果报送监理部签证。
（2）水准点加密测量在施工区间范围内，沿线路两侧以外的稳定位置埋设水准点标志桩并与业主或设计部门提供的水准基点形成符合或闭合水准路线，相邻两加密水准点间距离控制在50－100m，以确保在进行施工测量高程放样时能引测高程。
对已测设完成的加密高程控制网应随施工进度的推进，进行定期的复核测量，以确保施工全过程中高程测量系统的统一，复核测量时按初测时的技术要求进行，复核测量成果应报送监理部确认。
1.4施工图会审工程开工施工放线之前，对整个工程施工图中给出所有测量放线起始数据进行认真的复核计算，并以表格或附图的形式形成书面资料，对经过复核计算与施工图不符的测量放样数据，连同原图纸给定的数据以及其所在施工图的位置记录一起报送监理、业主，以便及时处理，这些数据有明确答复和确认后才可作为测量放线的依据。
高标准农田建设项目施工方案与技术措施
高标准农田建设项目施工方案与技术措施1.1 测量放线的施工方案及方法1、测量前的技术准备工作（1）施工测量人员应全面熟悉施工总平面图和各种结构物的顶面标高、相互关系，根据现场条件制定各阶段的施测操作方案。
（2）施工测量人员使用的测量仪器做好校验工作，并在校验有效期内。
（3）测量前会同建设单位、监理单位相关人员核对各部位的标高、座标位置有无变化。
（4）本工程的引测和传递由项目专职测量工程师进行施测。
2、施工测量控制（1）测量控制：针对本工程的特点，现场建立平面及高程控制系统，以便在整个施工期间针对其他工程项目的施工进行测量控制。
（2）平面控制系统：拟采用导线测量的方法建立平面控制系统，测量仪器采用全站仪及100m钢尺。
用业主提供的控制点进行控制，设置直线控制桩，控制桩位置应在稳定可靠、便于施工期间保护及使用方便。
（3）高程控制系统：测量仪器采用水准仪，根据业主提供的水准点，将标高引至水准点上，临时水准点必须坚固稳定，距离不得大于100m且前后通视，临时水准点与设计水准点复测闭合。
（4）施工控制网的观测时间选在通视条件良好，成像清晰稳定，无大气折光的影响下进行观测。
在观测过程中重新调平仪器，使对中系统误差变为测组间的偶然误差。
施工控制点采用砼桩埋入地下约1m，施工控制点选在易于扩展，通视良好且能长期保存的地方。
3、测量临时水准点工程施工之前，应根据图纸指定水准系统的已知水准点，引导至施工范围内，设置临时水准点，当施工牵涉到的水准系统不是一个标准时，应同意换算为工程的施工水准系统，据此设立临时水准点。
临时水准点设置后，要逐一编号，其精度要求闭合差不得超过规范要求，并标在图纸上。
根据需要和设置的牢固程度应定期进行复测。
临时水准点的设置要求是：（1）应设置在坚硬的固定建筑物、构筑物上，或者设置在不受影响和外界干扰的稳定土层内。
（2）每200m设置一个水准点。
（3）两水准点之间能保持通视。
4、平面放线根据工程的起点、终点、导线桩和转折点的设计坐标，计算出这些点与附近控制点或建筑物之间的关系，然后根据这些关系把各个放线点用标桩固定在地面上。
高标准基本农田建设项目施工方案与技术措施
高标准基本农田建设项目施工方案与技术措施（一）施工准备1、生产准备（1）清除工程范围内的所有障碍物；（2）修筑临时施工便道；（3）按施工总平面图布置图位置修筑临时设施，安装施工及生活用水、用电管线并试通；（4）按材料进场计划备料并运至施工现场。
2、技术准备（1）认真进行施工图纸阅读、审查，参加设计交底和图纸会审，开工前澄清施工图中所有疑问。
（2）组织有关人员熟悉与本工程有关的施工及验收规范、质量检验评定标准等规范性文件。
（3）编制施工组织设计及作业设计，按施工组织设计及作业设计要求，组织所有施工人员进行学习，对专业人员进行技术培训。
（4）按现场条件做好座标平面控制桩及引测适用的临时水准点，按设计要求进行工程轴线放样。
（二）测量放样1、测量定位：施工测量前根据建设单位、设计单位的技术交底提供的平面控制坐标点及水准点等资料，做好领桩、交桩的保护。
（1）项目部设有专人负责施工测量的工作小组，遵循“从整体到局部”、“先控制后详细”的原则进行施工测量放样，全面准确地提供各施工阶段的测量资料（2）建立高程控制和平面坐标控制网，根据建设单位提供的坐标控制点及施工放样点坐标，先进行测量内计算工作，仔细核对无误后再到现场实地测放，以避免因计算数据有误而造成放样上的错误。
（3）根据复核后的控制点和水准点精确地测定和提供施工各阶段的控制线及控制高程点。
（4）为保证测放精度，立模、浇筑的高程放样应采用有闭合条件的几何水准测设。
当闭合差符合误差要求后再进行测放，测量完毕再复测校核，从而保证工程测量的精度。
（5）所有测量仪器及丈量工具在使用前都要按有关规范进行检验、校正。
（6）工程控制线和高程控制点必须经监理工程师复核、验收合格后方可使用。
2、测量仪器配备经纬仪：J2、J6各一台全站仪：一台水准仪：S3二台卷尺：50米二把（三）过路涵施工（1）土方开挖：管槽开挖采用PC-200反铲挖土机挖沟，人工结合修整，本工程基槽深约1.5m左右，可用反铲挖土机单槽一次性开挖至距设计标高0.2m 处，再由人工进行修底修坡。
测量放线实施方案
测量放线实施方案测量放线是指在施工前需要在设计图纸上进行挖掘、打地基等工程作业之前，进行测量工作，确定各个结构的准确位置和尺寸。
放线的准确性和精度对于整个施工过程和最终的施工质量都有着重要的影响，因此放线实施方案的制定显得尤为重要。
首先，在制定放线实施方案之前，需要进行详细的设计图纸分析和现场测量，了解工程的具体要求、范围和形状等信息。
同时，还要考虑工程的实际施工条件，如是否有地下管线、地形起伏等因素，在制定放线方案时应综合考虑这些因素，确保放线的准确性和安全性。
其次，制定放线实施方案时需要确定放线器材和工具的选择。
根据工程的要求和实际情况选择放线器材，如全站仪、测量尺、放线铅丝等。
同时，还要检查器材和工具的完好性和准确性，确保在放线过程中能够正常使用并获得准确的测量结果。
然后，确定放线的控制点和放线方式。
根据施工图纸和实际情况，确定放线控制点的位置和数量，以及放线的起点和终点。
一般情况下，放线的起点选择在工程的基点或者隐蔽点上，终点选择在工程的边界或者标志点上。
放线的方式可以根据工程的要求选择，常见的放线方式有直线放线、弧线放线、曲线放线等，根据具体情况选择合适的放线方式。
接下来，进行实际的放线操作。
首先，准备放线器材和工具，并检查其完好性和准确性。
然后，根据制定的放线方案，选择放线的起点，并使用全站仪或其他测量工具进行放线操作。
放线操作过程中要注意保持放线器材的稳定性和准确性，尽量减少误差。
在放线的过程中，可以用规定长度的放线铅丝或测量尺来进行测量，以确保放线的准确性。
最后，对放线结果进行检查和修正。
在放线完成后，要对放线结果进行检查，与设计图纸进行比对，确保放线的准确性。
如果存在误差或者偏差，需要进行修正和调整，重新进行放线操作，直至放线结果与设计图纸一致。
综上所述，测量放线实施方案的制定需要综合考虑设计图纸、现场实际情况和工程要求等因素，选择合适的放线器材和工具，并采取适当的放线控制点和放线方式。
施工测量放线的流程及方法、步骤和方案(范本样本)
施工测量放线的流程及方法、步骤和方案（范本样本）为了保证本工程项目的平面位置和几何尺寸符合设计图纸要求，并达到合格标准，我公司对平面及高程控制如下：由项目经理组织负责平面坐标及高程传递，项目施工人员负责施工现场平面、道路、广场地形及地形标高测量，项目部技术质量部门负责平面坐标及高程验收。
施工测量程序施工准备→测量作业→自检→合格→报验→合格→进入下步工序。
施工测量组织工作由项目测量人员成立测量小组，以业主（采购人）给定的坐标点和高程控制点进行工程定位、建立坐标控制网。
测量小组根据施工区域分别确定测量任务，项目技术负责人对测量小组全体人员进行详细的图纸交底及方案交底，明确分工。
1、测量原则我公司严格执行测量规范，遵守先整体后局部的工作程序。
先确定平面控制网，以控制网为依据，进行各局部区域的定点放线。
必须严格审核测量原始数据的准确性，坚持测量放线与计算工作同步校核的工作方法。
定位工作执行自检、互检合格后再报验，同时坚持测量技术符合的工作制度，控制网用全站仪进行放线，局部用经纬仪放线。
建立施工坐标系，采用直角坐标结合定位。
2、测量的准备工作我公司已全面了解设计意图，认真审核图纸。
测量人员通过对总平面图和设计说明的学习，了解工程总体布局、工程特点及周围环境，掌握景观树、构筑物、道路、给排水管道沟位置及坐标。
测量所用的仪器和钢尺等器具，根据有关规定，应送检测厂家校验，校验合格才可使用。
现场所用仪器：全站仪*台、经纬仪*台、水准仪*台、测量标杆、塔尺*套、50米钢尺*套等。
3、测量的基本要求测量记录必须原始真实、数字正确、内容完整、字体工整；测量精度要满足要求，根据现行测量规范和有关规程进行精度控制。
依据设计大地坐标系基点，用全站仪采用极坐标法进行测设，控制网桩位的选点应通视条件良好、安全、易保护的地方，桩位必须用混凝土保护，并用油漆作好标记。
测量完后报监理，建设单位确认后加以妥善保护。
定位桩的精度符合《工程测量规范》要求。
工程测量放线施工方案
工程测量放线施工方案
《工程测量放线施工方案》
随着建筑工程的不断发展，工程测量放线施工成为了建筑工程中不可或缺的部分。
它是保证工程准确、高效进行的重要环节，也是建筑工程质量的保证。
在工程测量放线施工中，首先需要根据设计图纸确定放线的位置和方向。
然后，进行地面标志、测点设置等工作，确保施工的准确性。
在实际施工过程中，可以结合GPS定位、激光测
距仪等现代化测量工具，提高放线的精确度和效率。
同时，工程测量放线施工还需要考虑到现场环境的复杂性和不确定性。
这就需要测量师要具备丰富的实践经验和灵活的应变能力，能够根据实际情况做出及时的调整和决策。
在实际操作中，还需严格遵守相关的施工规范和安全操作要求，确保测量过程中的安全和质量。
综上所述，《工程测量放线施工方案》是建筑工程中一项重要的工作，并且需要严谨、细致地进行。
只有通过科学规范的放线施工，才能确保建筑工程的质量和进度。
高标准农田项目施工方案及主要施工方法
高标准农田项目施工方案及主要施工方法第一节工程概况一、综述本工程为高标准农田建设项目（工程）。
我公司对于本次的投标非常重视，如有幸中标该工程，我们将按一贯的理念，遵循设计、恪守合同、高效管理、精心组织、认真施工。
我们将从优选择参与过多项同类工程施工的管理人员组成的项目管理班子，充分发挥我公司在同类工程建设中积累的管理和施工经验，以及强大的技术能力和齐全的施工资源储备，贯彻和实施本施工组织设计中的各项技术措施、环境保护措施、安全保证措施及文明施工措施，实现本工程的工期、质量、安全、文明施工及社会信誉的预期目标。
二、编制说明1、编制范围高标准农田建设项目（工程）招标范围内所有工程的施工现场布置、工期进度安排、设备劳动力资金投入及各分项工程施工工艺、工艺流程、施工方法等；以及为实现本项目质量、工期、安全、目标而采取的监测、质保、文明施工、环境保护、消防安全、保卫、健康等措施。
2、编制依据2.1高标准农田建设项目（工程）招标文件。
2.2高标准农田建设项目（工程）工程量清单。
2.3现场勘查获取的调查资料。
2.4国家及省市现行有关施工及验收规范、规则、质量技术标准，以及省市在安全、文明施工、环境保护等方面的规定及其他相关专业现行规范。
2.5我单位的同类工程施工经验及现有的施工管理水平、技术水平、科研水平、机械设备配套能力以及资金投入能力。
2.6所使用的施工技术规范、标准国家或省市颁布的新的质量检验标准以及其他相应的国家及省市最新施工及验收规范、质量检验评定标准以及设计图纸的有关要求，相关的中华人民共和国工程建设标准强制性条文。
3、编制原则3.1严格项目管理的原则（1）尊重设计①与设计部门加强工作联系，充分了解设计图纸内容、领会设计意图以及对工程施工的具体要求。
②严格按照图纸施工，如发现图纸出现的轴线、标高、几何尺寸以及对设计要求不明确等问题，及时请示业主代表，经同意向设计部门提出，待设计部门明确确认后方可施工。
农田水利工程施工组织设计方案
农田水利工程施工一、防渗斗渠施工（一）工艺流程测量放线→土方开挖→边坡修整→沟渠衬砌或（铺设土工膜）砼浇筑→土方夯填→外观整形→放水试验→交工验收（二）施工方法1、测量放射线测量放射线工作按本章第一节的操作方法进行操作。
首先根据渠道的控制高程点，进行渠道中线桩的测量定位，并做好标记，同时对给定的干渠各个控制点还应钉设护桩，以便于施工阶段和竣工验收的复检工作。
为便于施工和控制渠道工程的开挖和填筑以及渠系建筑物结构的高程控制，利用给定的水准高程控制点采用闭合水准测量（或附合水准测量）的方法，加密测设临时水准桩，临时水准桩在方木桩顶部钉铁丁，四周护以混凝土埋设在便于施工和利于保护的位置上，编号并做好标记。
2、土方开挖及回填（1）项目区渠道工程主要施工任务由渠槽开挖或填筑的渠堤以及渠道防护、防渗结构层组成。
即渠槽修坡土方开挖、渠堤填筑以及渠道衬砌的几项工作容。
（2）渠道开挖和渠堤填筑工程量较小，施工强度不高，为便于渠道形成全线平行作业的格局，渠槽或渠堤填筑在完成一个验收单元长度，并且整形完毕和通过验收后，随即进行渠道衬砌施工，不宜间断时间太久。
根据现场地形条件和地形特征，将渠道按区划分，各区按照实际情况再划分为若干个流水作业段，同时施工。
（3）通便道、清除渠基表土，特别对条田平整时堆放的虚土要采取夯实碾压处理。
大挖方段、填方段优先施工，渠系建筑物为前期施工重点，为渠道大规模开挖、填筑和渠道衬砌以及贯通创造条件。
（4）渠道和排水沟土方工程施工渠槽开挖必须根据施工放样确定的渠道中心线及开挖边线，按照设计断面进行开挖施工。
施工中以人工为主，机械为辅助，并且挖方段的施工力求与填方平行作业，尽可能将挖方合格的填料用于渠堤填筑，以减少多次倒运和借方填筑。
施工中渠道开挖的合格土料可用作渠堤填筑施工，为了确保填筑材料和边坡的稳定性，采用以下施工方法。
1）对开挖区段的地表水和地下水作好各项排水工作，避免雨水对边坡的冲刷，保证开挖作业面排水畅通。
高标准农田建设项目施工测量方案
高标准农田建设项目施工测量方案因本工程施工范围大，工程开工前根据发包人或监理人提供的平面控制网点及水准网点，按照三角网及导线网测量的要求，建立供施工使用的平面控制网及采用三级水准测量建立的高程控制网。
建立的控制网经监理人审定后，据此按照测量规范要求进行测量。
1、测量放线依据(1)发包人或监理人提供的平面控制网点及水准网点(2)施工图纸、测量规范及标准(3)《水利工程施工测量规范》(4)《工程测量规范》2、施工测量内容和要求查对复核发包人或监理人所交付的三角网基点、水准网基点及建筑物中心轴线等标志和有关测量资料，如有标志不足、不妥、位置移动或精度与要求不符，均进行补测、加固，并将核测结果通知监理人或发包人。
3、测量放样基本内容(1)测定管线纵轴线、各建筑物纵横轴线。
(2)补充施工所需建筑物纵横轴线桩，布设施工控制网，并定期检查。
(3)补充施工中需要的水准点。
4、桩志布设为防止差错，作为施工过程中控制中心线桩及水准点等测量重要的标点，至少布置二组可供相互检查核对，并作为测量和检查核对记录，布置的控制桩均稳固可靠，并保留至工程结束。
5、测量人员组织测量放样控制是贯穿工程施工全过程十分关键的工作，为此项目部成立测量放样组，由具有理论和实践经验测量工程师负责，控制测量根据工程各部位特点由专职测量队员实施，并及时做好有关工程记录。
人员配备：测量工程师三名，测量员8人。
6、平面控制网控制测量对业主或监理工程师提供的有关的测量资料、数据及测量基准点（线），认真进行复核，校验测量基准点（线）的精度，确保测量资料和数据的准确性，利用经核验过的测量基准点，对施工段进行施工平面控制网点的布设，并对所布设的控制网进行外业施测及内业平差计算，分析控制网的精度，是否满足施工规范要求，在满足精度的情况下，报监理工程师，取得批复后，进行施工。
对测量基准点以及为满足施工精度所布设的控制点加以保护，防止损坏，在施工过程中发现控制点被移动或损坏后，立即对其进行恢复，以满足施工需要。
高标农田施工方案
3.主体工程施工方案、施工方法及措施3。
1土地平整施工方案及技术措施1、测量放样根据设计单位提供的坐标控制点及水准测量点，用测量仪器进行放线定位，并用木桩做好标志，定出挖填区域及挖填深度。
根据测量结果和设计图纸进行土方平衡计算，制定合理的土方作业计划和就近调度方案，在一个区段范围内尽量做到挖填平衡，土方场地运输控制在推土机的经济推距内30-米以内。
如存在较大差错时，邀请建设单位及设计单位进行协调，研究解决方案,如有较大变更设计，按规定的变更程序进行变更。
高程复核完后，则对该田块底层基础进行检查，看田块耕作层底下是否为砂漏地或淤泥,如是进行处理，以保证施工机械及人员的安全和耕作侧防渗能力。
2、表土剥离认真控制剥离厚度，剥离的表土中不得含有石块和杂物，剥离表土必须集中堆放，不得与弃土混堆。
必要时用塑料布遮盖,避免暴雨淋刷而使土壤流失。
3、地块平整（人工平土）表土剥离后，应及时填写相应的隐蔽工程验收报告，经监理单位验收签证合格后,才可进行地块平整。
平整应根据不同地形坡度，因地制宜整治成不同规格耕作田块。
在平整过程中应采取就近原则,尽量做到挖填平衡，对于填土地块要用推土机或其它设备进行推平、压实，使其形成具有较好防渗、防漏性能的隔离层，整个基础垫层应有1％～2%的平整度坡度.4、表土回复控制把原来收集的表土摊铺到地块上,土层厚度满足设计或规范要求，切实保证表土质量，一般厚度大于30cm，回填时要分阶段进行。
做到先填生土，后填熟土，同时，铺完后地面高程与设计高程误差不应超过3cm。
回填的表土中不得有石块（卵石）、砂砾石、草根等杂物,若有必须彻底清除干净。
5、土石方工程对填方区域采用振动辗反复辗压，对原土石作自然含水量及标准容重试验。
挖方段表土清除后,再用挖掘机配合自卸汽车进行挖运作业.所有挖出的土方，除预留部分可用于填方的土料就近堆放以外，其余均运至河道、沟渠等填方位置堆放。
回填土方区应设专人严格掌握卸土位置和土壤分类，采用竹杆标出分层厚度和配合推土机平场,确保填土厚度以及表面平整和横向坡度。
高标准农田施工方案
高标准农田施工方案在中标后，我们已经认真研究了工程的性质、内容、技术要求、周边环境、地质情况等，并为进场施工做好了准备。
1.2、我们落实了项目部人选，组建了强有力的项目经理部，并对参与本项目施工的人员进行了安排。
1.3、我们认真审阅了施工图纸，并参加了设计交底和图纸会审。
同时，我们复测控制桩并制定了测量方案。
1.4、我们组织了工程技术人员熟悉施工图纸，编制了详细的施工方案，并进行了技术、安全、防火培训，做好了技术、安全交底，并安排了有关的试验工作。
2、施工准备工作2.1、我们全面检修了进场施工的机械设备，以保证施工前设备运转正常。
同时，我们编制了施工计划，安排了施工顺序，并协调了各工序及各专业间的配合工作。
2.2、我们落实了相应的专业施工队伍，并进行了岗前培训和教育。
同时，我们做好了材料、成品、半成品和工艺设备等的计划安排工作，以满足连续施工的要求。
2.3、我们在全公司范围内进行了宣传，以使全体员工了解本项目的情况，一旦中标，公司能全力以赴，支持本工程的施工。
3、现场准备工作若我司中标，则我们将立即进行以下现场准备工作：3.1、测设标高的控制网。
3.2、确定施工范围，设置施工围蔽，并在围蔽区内按消防要求设置消防栓及灭火器材。
3.3、认真熟悉现场的地理位置、工地条件、供水供电状况，以及出入口位置，认真布置贮存物料和施工用的工作面，修建临时设施，平整场地，使之满足现场施工的要求。
3.4、架设动力和照明线路，接通施工用水管路，确定材料、设备和土方运输线路。
3.5、组织工程机械设备和材料进场。
3.6、办理施工报建手续和其它有关手续。
3.7、落实季节性施工措施。
4、地下文物的保护和处置4.1、各类文物均属国家所有。
在土石方及场地平整工程过程中，如发现古墓、古建筑遗址等文物及化石，或其他有考古、地质研究等价值的物品时，应马上停止施工，立即保护好现场，以书面形式报告业主或监理，而不得隐瞒和私自占有。
4.2、施工过程中发现影响施工的地下障碍物时，应以书面形式报告监理，共同协商处置方案。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
农田建设项目测量放线的施工方案及方法
1、测量前的技术准备工作
（1）施工测量人员应全面熟悉施工总平面图和各种结构物的顶面标高、相互关系，根据现场条件制定各阶段的施测操作方案。
（2）施工测量人员使用的测量仪器做好校验工作，并在校验有效期内。
（3）测量前会同建设单位、监理单位相关人员核对各部位的标高、座标位置有无变化。
（4）本工程的引测和传递由项目专职测量工程师进行施测。
2、施工测量控制
（1）测量控制：针对本工程的特点，现场建立平面及高程控制系统，以便在整个施工期间针对其他工程项目的施工进行测量控制。
（2）平面控制系统：拟采用导线测量的方法建立平面控制系统，测量仪器采用全站仪及100m钢尺。
用业主提供的控制点进行控制，设置直线控制桩，控制桩位置应在稳定可靠、便于施工期间保护及使用方便。
（3）高程控制系统：测量仪器采用水准仪，根据业主提供的水准点，将标高引至水准点上，临时水准点必须坚固稳定，距离不得大于100m且前后通视，临时水准点与设计
水准点复测闭合。
（4）施工控制网的观测时间选在通视条件良好，成像清晰稳定，无大气折光的影响下进行观测。
在观测过程中重新调平仪器，使对中系统误差变为测组间的偶然误差。
施工控制点采用砼桩埋入地下约1m，施工控制点选在易于扩展，通视良好且能长期保存的地方。
3、测量临时水准点
工程施工之前，应根据图纸指定水准系统的已知水准点，引导至施工范围内，设置临时水准点，当施工牵涉到的水准系统不是一个标准时，应同意换算为工程的施工水准系统，据此设立临时水准点。
临时水准点设置后，要逐一编号，其精度要求闭合差不得超过规范要求，并标在图纸上。
根据需要和设置的牢固程度应定期进行复测。
临时水准点的设置要求是：
（1）应设置在坚硬的固定建筑物、构筑物上，或者设置在不受影响和外界干扰的稳定土层内。
（2）每200m设置一个水准点。
（3）两水准点之间能保持通视。
4、平面放线
根据工程的起点、终点、导线桩和转折点的设计坐标，计算出这些点与附近控制点或建筑物之间的关系，然后根据这些关系把各个放线点用标桩固定在地面上。
为了避免差
错，每个点在接到监理的交点后都要进行复核，并将复核结果报于监理。
平面放线时，在工程的起点、导线桩、终点和转折点均已打桩核定后，再进行中心线和转角测量。
中心线测量时，应每隔20～30m打一中心桩，中心桩的间距应统一，以便于统计距离和施工取料。
然后根据工程规定需要的宽度用白灰撒出开挖边线。
5、纵断面水准测量
纵断面水准测量之前，应先沿工程的施工线路每隔200m 的距离设置临时水准点，以此水准点测出中心各桩位的高程，以检查设计图高程和实际高程是否相同，并以次来确定沟槽开挖的深度或管道架空的高度。
6、复测、定位：施工方应根据监理的现场交桩和书面资料，对主要原始基准点（包括导线桩、水准点）进行认真复测，在交桩后7天内，将结果报甲方认定后，作为永久保护，复测中如发现有超出容许范围的误差，要及时报告甲方、监理复测、纠正，在重新交桩后，施工方应再次按上述程序上报，直至准确无误，甲方认定为止。
