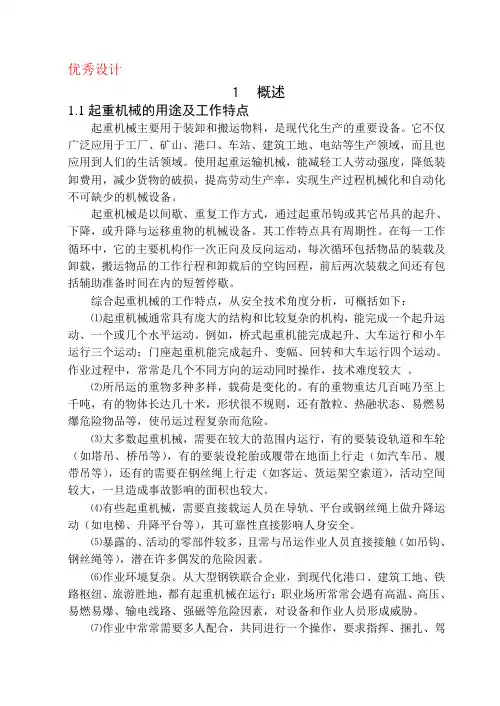

优秀设计１概述1.1起重机械的用途及工作特点起重机械主要用于装卸和搬运物料，是现代化生产的重要设备。

它不仅广泛应用于工厂、矿山、港口、车站、建筑工地、电站等生产领域，而且也应用到人们的生活领域。

使用起重运输机械，能减轻工人劳动强度，降低装卸费用，减少货物的破损，提高劳动生产率，实现生产过程机械化和自动化不可缺少的机械设备。

起重机械是以间歇、重复工作方式，通过起重吊钩或其它吊具的起升、下降，或升降与运移重物的机械设备。

其工作特点具有周期性。

在每一工作循环中，它的主要机构作一次正向及反向运动，每次循环包括物品的装载及卸载，搬运物品的工作行程和卸载后的空钩回程，前后两次装载之间还有包括辅助准备时间在内的短暂停歇。

综合起重机械的工作特点，从安全技术角度分析，可概括如下：⑴起重机械通常具有庞大的结构和比较复杂的机构，能完成一个起升运动、一个或几个水平运动。

例如，桥式起重机能完成起升、大车运行和小车运行三个运动；门座起重机能完成起升、变幅、回转和大车运行四个运动。

作业过程中，常常是几个不同方向的运动同时操作，技术难度较大。

⑵所吊运的重物多种多样，载荷是变化的。

有的重物重达几百吨乃至上千吨，有的物体长达几十米，形状很不规则，还有散粒、热融状态、易燃易爆危险物品等，使吊运过程复杂而危险。

⑶大多数起重机械，需要在较大的范围内运行，有的要装设轨道和车轮（如塔吊、桥吊等），有的要装设轮胎或履带在地面上行走（如汽车吊、履带吊等），还有的需要在钢丝绳上行走（如客运、货运架空索道），活动空间较大，一旦造成事故影响的面积也较大。

⑷有些起重机械，需要直接载运人员在导轨、平台或钢丝绳上做升降运动（如电梯、升降平台等），其可靠性直接影响人身安全。

⑸暴露的、活动的零部件较多，且常与吊运作业人员直接接触（如吊钩、钢丝绳等），潜在许多偶发的危险因素。

⑹作业环境复杂。

从大型钢铁联合企业，到现代化港口、建筑工地、铁路枢纽、旅游胜地，都有起重机械在运行；职业场所常常会遇有高温、高压、易燃易爆、输电线路、强磁等危险因素，对设备和作业人员形成威胁。
