CAD中Φ”尺寸及上下公差怎么标注?

CAD中Φ”尺寸及上下公差怎么标注?

CAD中Φ”尺⼨及上下公差怎么标注?⼀个lisp快捷键,搞定cad中“Φ”及上下公差的输⼊!1、新建⼀个⽂本⽂档,将下列字符复制其中保存,并将其后缀名改为LSP放到AUTOCAD⼦⽬录下;字符:标注的快捷键(DEFUN C:DD()(COMMAND "dimlinear"))垂直标注公差复制内容到剪贴板(defun c:czc()(setq p1 (getpoint "\n 请输⼊标注起点:"))(setq p2 (getpoint "\n 请输⼊标注终点:"))(setq d21 (cadr p1))(setq d22 (cadr p2))(setq d1 (getstring "\n 请输⼊标注尺⼨:"))(setq d2 (abs (- d21 d22)))(setq s (getstring "\n输⼊上公差:") x (strcat "^" (getstring "\n输⼊下公差:")))(if (= s "0") (setq s " 0"))(if (= x "^0") (setq x "^ 0"))(if (/= d1 "")(setq dd (strcat "%%c" d1 "{" "\\" "H0.7X" ";" "\\" "S" s x ";" "}" )) (setq dd (strcat "%%c" "<" ">" "{" "\\" "H0.7X" ";" "\\" "S" s x ";" "}" )))(command "dimlinear" "ve" p1 p2 "T" dd))2、按图加载lisp⽂件3、重启AUTOCAD;4、标注步骤:1)在输⼊栏输⼊快捷键CZC;2、点击要标注的上端点;3)点击要标注的下端点;4)输⼊要标注的尺⼨;(若为默认尺⼨,该步骤则右键点击)5)输⼊上公差数值,按回车键结束;(⽆图)6)输⼊下公差数值,按回车键结束;(⽆图)7)点击放置标注的位置;。

怎么标注CAD图形的公差

怎么标注CAD图形的公差

怎么标注CAD图形的公差

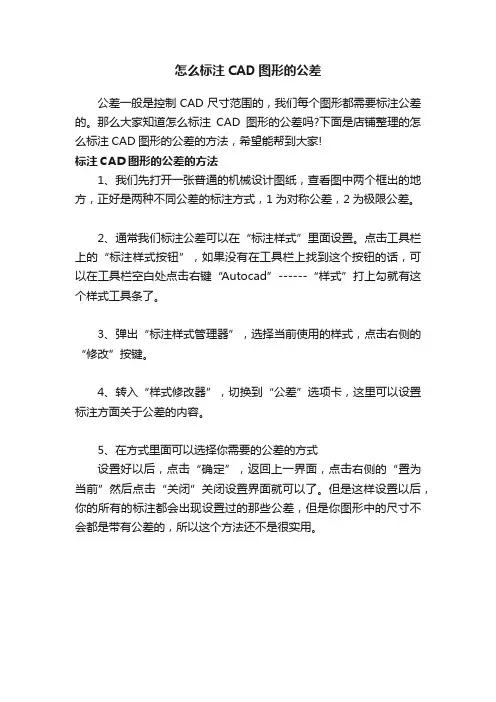

公差一般是控制CAD尺寸范围的,我们每个图形都需要标注公差的。

那么大家知道怎么标注CAD图形的公差吗?下面是店铺整理的怎么标注CAD图形的公差的方法,希望能帮到大家!
标注CAD图形的公差的方法
1、我们先打开一张普通的机械设计图纸,查看图中两个框出的地方,正好是两种不同公差的标注方式,1为对称公差,2为极限公差。

2、通常我们标注公差可以在“标注样式”里面设置。

点击工具栏上的“标注样式按钮”,如果没有在工具栏上找到这个按钮的话,可以在工具栏空白处点击右键“Autocad”------“样式”打上勾就有这个样式工具条了。

3、弹出“标注样式管理器”,选择当前使用的样式,点击右侧的“修改”按键。

4、转入“样式修改器”,切换到“公差”选项卡,这里可以设置标注方面关于公差的内容。

5、在方式里面可以选择你需要的公差的方式
设置好以后,点击“确定”,返回上一界面,点击右侧的“置为当前”然后点击“关闭”关闭设置界面就可以了。

但是这样设置以后,你的所有的标注都会出现设置过的那些公差,但是你图形中的尺寸不会都是带有公差的,所以这个方法还不是很实用。

CAD尺寸和公差设置技巧指南

CAD尺寸和公差设置技巧指南

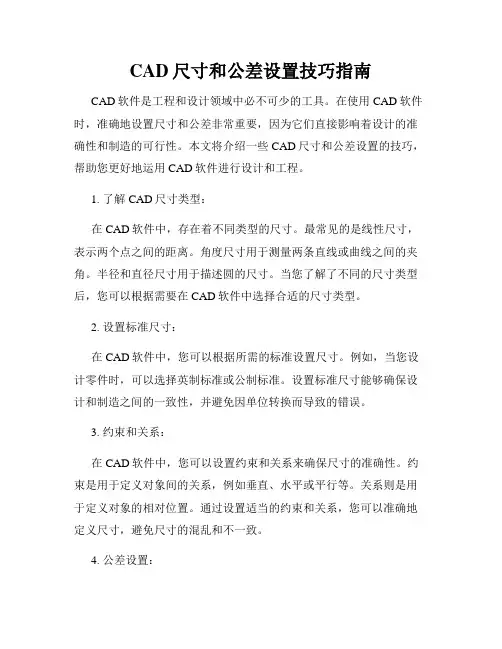

CAD尺寸和公差设置技巧指南CAD软件是工程和设计领域中必不可少的工具。

在使用CAD软件时,准确地设置尺寸和公差非常重要,因为它们直接影响着设计的准确性和制造的可行性。

本文将介绍一些CAD尺寸和公差设置的技巧,帮助您更好地运用CAD软件进行设计和工程。

1. 了解CAD尺寸类型:在CAD软件中,存在着不同类型的尺寸。

最常见的是线性尺寸,表示两个点之间的距离。

角度尺寸用于测量两条直线或曲线之间的夹角。

半径和直径尺寸用于描述圆的尺寸。

当您了解了不同的尺寸类型后,您可以根据需要在CAD软件中选择合适的尺寸类型。

2. 设置标准尺寸:在CAD软件中,您可以根据所需的标准设置尺寸。

例如,当您设计零件时,可以选择英制标准或公制标准。

设置标准尺寸能够确保设计和制造之间的一致性,并避免因单位转换而导致的错误。

3. 约束和关系:在CAD软件中,您可以设置约束和关系来确保尺寸的准确性。

约束是用于定义对象间的关系,例如垂直、水平或平行等。

关系则是用于定义对象的相对位置。

通过设置适当的约束和关系,您可以准确地定义尺寸,避免尺寸的混乱和不一致。

4. 公差设置:公差是指设计和制造过程中允许的尺寸偏差。

在CAD软件中,您可以设置公差,以便在设计中考虑到制造的可行性。

通常情况下,公差会根据材料、制造工艺和功能需求等因素来确定。

在CAD软件中,您可以设置公差带,以便在尺寸标注中显示公差范围,并确保设计和制造之间的一致性。

5. 尺寸变量和公式:在CAD软件中,您可以使用尺寸变量和公式来简化设计过程。

尺寸变量是指在设计中使用的具有固定值的变量。

公式则是用于计算尺寸的数学表达式。

通过使用尺寸变量和公式,您可以在设计中灵活地调整和修改尺寸,提高效率和准确度。

6. 尺寸标注和注释:在CAD软件中,您可以使用尺寸标注和注释工具来标记和说明设计的尺寸。

尺寸标注是将尺寸值直观地显示在设计图纸上的方法。

注释则是用于提供额外的信息和说明,例如公差、材料要求等。

autocad机械制图中上下公差数值标注方法,超简单实用!

autocad机械制图中上下公差数值标注方法,超简单实用!

autocad机械制图中,经常需要标注上下公差值,如下图
要想标注出这类公差尺寸的方法如下:
1、首先,标注出线型尺寸35
2、双击该尺寸,弹出的“尺寸特性”栏。

如下图:
3、在文字标签最下面找到“文字替代”一栏
4、点击“文字替代”右边的输入框,输入如下内容:%%C<>{\H0.6X\S+0.018^+0.002
5、完成回车,标注即变为如第一副图所示了。

备注:“%%C”是直径符号代码;“<>”替代尺寸数字,改变图形尺寸,则标注尺寸数字会随之改变;"H0.6X"表示公差数字大小为尺寸数字的0.6倍;"S+0.018^+0.002"中“+0.018”是上公差数值,“+0.002”是下公差值,中间用“^”隔开。

其他类似尺寸,可以复制:%%C<>{\H0.6X\S+0.018^+0.002,到文字替代输入框中,修改上下公差数值即可。

CAD注配合公差的技巧方法

CAD注配合公差的技巧方法
本文格式为 Word 版,下载可任意编辑,页眉双击删除即可。
CAD 注配合公差的技巧方法

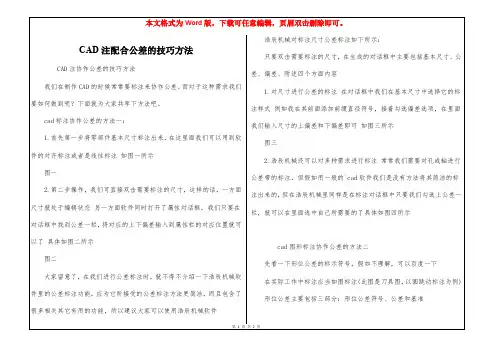

CAD 注协作公差的技巧方法 我们在制作 CAD 的时候常常要标注来协作公差。而对于这种需求我们 要如何做到呢?下面就为大家共享下方法吧。 cad 标注协作公差的方法一: 1.首先第一步将零部件基本尺寸标注出来,在这里面我们可以用到软 件的对齐标注或者是线性标注 如图一所示 图一 2.第二步操作,我们可直接双击需要标注的尺寸,这样的话,一方面 尺寸就处于编辑状态 另一方面软件同时打开了属性对话框,我们只要在 对话框中找到公差一栏,将对应的上下偏差输入到属性栏的对应位置就可
浩辰机械对标注尺寸公差标注如下所示: 只要双击需要标注的尺寸,在生成的对话框中主要包括基本尺寸、公 差、偏差、附述四个方面内容 1.对尺寸进行公差的标注 在对话框中我们在基本尺寸中选择它的标 注样式 例如我在其前面添加前缀直径符号,接着勾选偏差选项,在里面 我们输入尺寸的上偏差和下偏差即可 如图三所示 图三 2.浩辰机械还可以对多种需求进行标注 常常我们需要对孔或轴进行 公差带的标注,但假如用一般的`cad 软件我们是没有方法将其简洁的标 注出来的,但在浩辰机械里同样是在标注对话框中只要我们勾选上公差一 栏,就可以在里面选中自己所需要的了具体如图四所示
以了 具体如图二所示 图二 大家留意了,在我们进行公差标注时,就不得不介绍一下浩辰机械软
件里的公差标注功能,应为它所接受的公差标注方法更简洁,而且包含了 很多相关其它有用的功能,所以建议大家可以使用浩辰机械软件
cad 图形标注协作公差的方法二 先看是刀具图,以圆跳动标注为例) 形位公差主要包括三部分:形位公差符号、公差和基准
第1页共2页
本文格式为 Word 版,下载可任意编辑,页眉双击删除即可。

CAD如何标注折弯尺寸和公差尺寸

CAD如何标注折弯尺寸和公差尺寸

CAD如何标注折弯尺寸和公差尺寸
在CAD中,【折弯】命令主要是用于标注含有折弯的半径尺寸,而【公差】命令主要用于为零件图标注形位公差。

下面先来跟着学一学标注折弯尺寸吧。

引线的折弯角度可以根据需要进行设置,执行【折弯】命令主要有一下几种方式。

1. 执行【标注】|【弧长】命令。

2. 单击【标注】工具栏中的弧长按钮。

3. 在命令行中输入dimjogged按enter键。

激活【折弯】命令后,命令行会出现如下操作提示:
执行【公差】命令主要有以下几种方式。

1. 执行【标注】|【公差】命令。

2. 单击【标注】工具栏中的公差按钮。

3. 在命令行中输入tolerance按enter键。

4. 使用命令简写tol按enter键。

激活【公差】命令后,可打开【几何公差】对话框,单击【符号】选项组中的颜色块,可打开【符号】对话框,在其中可以选择相应的几何公差符号。

在【公差1】或【公差2】选项组中单击右侧的颜色块,打开【附加符号】对话框,以设置公差的包容条件。

其中包括如下选项:
1. 符号M:表示最大包容条件,规定零件在极限尺寸内的最大包容量。

2. 符号L:表示最小包容条件,规定零件在极限尺寸内的最小包容量。

3. 符号S:表示不考虑特征条件,不规定零件在极限尺寸内的任意几何大小。

推荐阅读:CAD创建与应用图块之内部块
推荐阅读:3D打印机原理。

AutoCAD尺寸标注和公差标注

AutoCAD尺寸标注和公差标注
第33页/共34页
感谢您的观赏!
第34页/共34页
第28页/共34页
9.3.13 坐标标注
在快速访问工具栏选择【显示菜单栏】命令,在弹出的菜单中选择【标 注】|【坐标】命令,或在【功能区】选项板中选择【注释】选项卡,在【标 注】面板中单击【坐标】按钮,都可以标注相对于用户坐标原点的坐标,此 时命令行提示如下信息。
指定点坐标: 在该提示下确定要标注坐标尺寸的点,而后系统将显示【指定引线端点 或 [X 基准(X)/Y 基准(Y)/多行文字(M)/文字(T)/角度(A)]:】提示。默认情况 下,指定引线的端点位置后,系统将在该点标注出指定点坐标。
第25页/共34页
9.3.10 角度标注
在快速访问工具栏选择【显示菜单栏】命令,在弹出的菜单中选择【 标注】|【角度】命令(DIMANGULAR),或在【功能区】选项板中选择【注 释】选项卡,在【标注】面板中单击【角度】按钮,都可以测量圆和圆弧的 角度、两条直线间的角度,或者三点间的角度,如图9-46所示。执行 DIMANGULAR命令,此时命令行提示如下。
第20页/共34页
9.3.5 连续标注
在快速访问工具栏选择【显示菜单栏】命令,在弹出的菜单中选择【标 注】|【连续】命令(DIMCONTINUE),或在【功能区】选项板中选择【注 释】选项卡,在【标注】面板中单击【连续】按钮,可以创建一系列端对端 放置的标注,每个连续标注都从前一个标注的第二个延伸线处开始。
第6页/共34页
9.2 创建与设置标注样式
在AutoCAD中,使用标注样式可以控制标注的格式和外观,建立强制执 行的绘图标准,并有利于对标注格式及用途进行修改。本节将着重介绍使用 【标注样式管理器】对话框创建标注样式的方法 。

cad公差标注技巧

cad公差标注技巧

cad公差标注技巧文章标题:CAD公差标注技巧:从简到繁的探索与解析摘要:本文旨在深入探讨CAD(计算机辅助设计)中的公差标注技巧。

我们将从简到繁,由浅入深地介绍这一主题,以帮助读者更好地理解和应用公差标注。

在本文中,我们将首先介绍公差标注的基本概念和重要性,然后探讨不同类型的公差标注,包括尺寸公差、形位公差和表面质量公差等。

进一步地,我们将分享一些实用的技巧和注意事项,以帮助读者在CAD设计中准确且有效地进行公差标注。

最后,我们将总结这一主题,并分享我们对CAD公差标注技巧的观点和理解。

第一部分:引言- 公差标注的定义和背景- 公差标注在CAD设计中的重要性- 本文的目的和结构第二部分:公差标注的基本概念和原则- 尺寸公差和形位公差的区别与定义- 公差标注的符号和规范- 公差带和公差区域的概念第三部分:尺寸公差标注技巧- 尺寸公差标注的基本步骤- 不同类型的尺寸公差标注方法和应用场景- 尺寸链和公差叠加的处理技巧第四部分:形位公差标注技巧- 形位公差标注的基本原则和规则- 形位公差的不同符号和应用方法- 复杂形状和曲面的形位公差标注技巧第五部分:表面质量公差标注技巧- 表面质量公差的意义和标注方法- 不同表面质量要求的标注规则和技巧- 表面质量公差与功能要求的关系第六部分:CAD公差标注的实用技巧和注意事项- CAD软件中公差标注功能的使用方法- 公差标注与设计语义的统一性- 公差标注的清晰性和一致性的保证第七部分:总结与回顾- CAD公差标注技巧的核心要点回顾- 对CAD公差标注技巧的观点和理解- 指导读者进一步学习和应用的建议结论:本文从简到繁地探讨了CAD公差标注技巧,深入介绍了公差标注的基本概念和原则,并分享了尺寸公差、形位公差和表面质量公差等不同类型的标注方法和技巧。

通过本文的学习,读者将能够更好地理解和应用CAD公差标注,提高设计的准确性和效率。

字数:3060字观点和理解:CAD公差标注技巧在CAD设计中扮演着重要的角色,能够确保设计的精度和可制造性。

CAD尺寸标准和公差表使用技巧

CAD尺寸标准和公差表使用技巧

CAD尺寸标准和公差表使用技巧在使用CAD软件进行设计和绘图时,准确的尺寸和公差是非常重要的。

尺寸标准和公差表是帮助我们规范和控制设计的工具。

本文将介绍CAD软件中尺寸标准和公差表的使用技巧。

1. 使用标准尺寸:在CAD软件中,我们可以选择使用国家或行业标准的尺寸。

这些标准是根据特定的工程要求和设计规范制订的。

通过使用标准尺寸,我们可以确保设计的准确性和一致性。

比如,在机械设计中,我们可以使用ISO或ANSI标准的尺寸。

2. 创建自定义尺寸:除了使用标准尺寸外,CAD软件还允许我们创建自定义尺寸。

这对于一些特殊需求的设计非常有用。

例如,当设计一个特殊尺寸的孔洞或特定形状的零件时,我们可以使用自定义尺寸。

3. 使用公差表:公差是设计中非常重要的因素,它决定了零件之间的配合关系以及制造过程中的容差。

CAD软件通常提供了公差表的功能,我们可以在设计过程中设置公差。

公差表包含了各种尺寸和公差的组合,我们可以根据设计要求选择合适的公差。

4. 技术文档的正确性:在设计中,技术文档的准确性是至关重要的。

CAD软件可以帮助我们生成各种技术文档,如零件图、装配图、尺寸标注等。

在生成这些文档时,我们应确保尺寸标注和公差的正确性。

要仔细检查文档,确保所有的尺寸和公差都符合设计要求。

5. 与制造团队的沟通:CAD软件的使用不仅仅是设计师的事情,还涉及到制造团队。

设计师需要与制造团队进行沟通,了解他们对于尺寸和公差的要求,并将这些要求应用到设计中。

通过与制造团队的密切合作,可以确保设计的可制造性和质量。

6. 关注最新标准:尺寸标准和公差标准是不断更新和改进的。

作为设计师,我们应该时刻关注最新的标准,了解并应用到设计中。

这可以帮助我们跟上行业的最新趋势和标准,确保设计符合最新的要求。

7. 学习CAD软件的高级功能:除了基本的尺寸标准和公差表的使用外,CAD软件还提供了许多高级功能,如特征控制框架和公差堆叠分析等。

学习和掌握这些高级功能,可以帮助我们更好地应用尺寸标准和公差表,提高设计的准确性和效率。

CAD尺寸标注和公差的标准和要求教程

CAD尺寸标注和公差的标准和要求教程

CAD尺寸标注和公差的标准和要求教程在CAD软件中,尺寸标注和公差的准确标识对于设计和制造非常重要。

在进行CAD设计时,准确的尺寸标注和公差设置能够帮助设计师和制造商确保产品的质量和精度。

本教程将介绍CAD软件中尺寸标注和公差的标准和要求,以帮助读者更好地理解和应用。

在进行CAD设计时,标准的尺寸标注和公差设置能够确保设计图纸的一致性和可读性。

根据国际标准化组织(ISO)和美国国家标准学会(ANSI)的规定,CAD软件中的尺寸标注和公差应该符合以下基本要求:1. 尺寸标注的规则和约定:在CAD软件中进行尺寸标注时,需要遵循一定的规则和约定。

尺寸标注应该清晰、易读,并采用常见的标注符号和线型。

尺寸标注的位置应该与设计要素相对应,以便于读者理解。

2. 完整的尺寸信息:尺寸标注应该包含完整的尺寸信息,包括长度、宽度、高度等。

对于曲线、半径和直径等特殊形状,应使用合适的尺寸标准进行标注。

确保尺寸标注的准确度和一致性,以便于制造过程中的精确度控制。

3. 公差的设置:公差是指允许的尺寸变化范围,用于控制零件制造和装配时的偏差。

在CAD软件中,公差的设置能够确保设计的可行性和制造的可实现性。

公差应根据设计要求和制造工艺进行设置,以满足产品的功能和性能要求。

4. 公差的标注:在CAD软件中,公差应该以适当的方式进行标注。

常见的公差标注符号包括上下偏差、最大最小尺寸限制和表面质量要求等。

公差标注的位置应与尺寸标注相对应,以便于读者理解和解释。

此外,CAD软件中还有一些常用的尺寸标注和公差设置技巧。

以下是一些常见的技巧和注意事项:1. 尺寸链:在CAD软件中,尺寸链是指将多个尺寸连接在一起的方法。

通过使用尺寸链,可以简化尺寸标注的过程,并提高设计的一致性。

尺寸链应该采用合适的线型和标注符号,以便于读者理解。

2. 合理的公差设置:在进行CAD设计时,需要根据实际情况合理设置公差。

公差设置应考虑到零件制造和装配的可行性,以及产品功能和性能的要求。

CAD中Φ”尺寸及上下公差怎么标注?

CAD中Φ”尺寸及上下公差怎么标注?

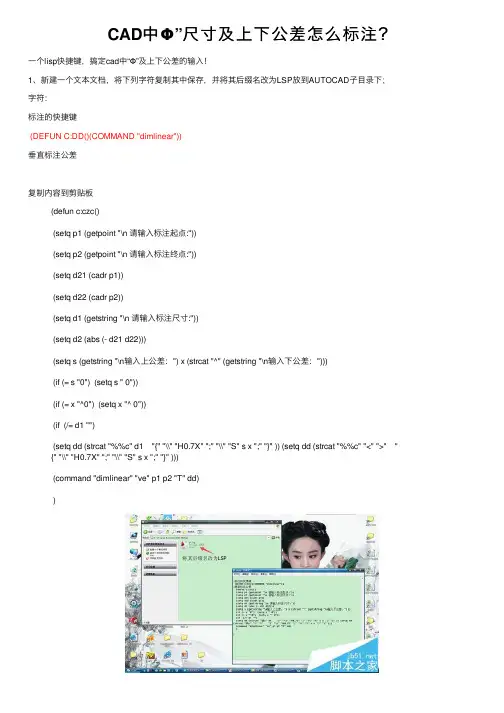

CAD中Φ”尺⼨及上下公差怎么标注?⼀个lisp快捷键,搞定cad中“Φ”及上下公差的输⼊!1、新建⼀个⽂本⽂档,将下列字符复制其中保存,并将其后缀名改为LSP放到AUTOCAD⼦⽬录下;字符:标注的快捷键(DEFUN C:DD()(COMMAND "dimlinear"))垂直标注公差复制内容到剪贴板(defun c:czc()(setq p1 (getpoint "\n 请输⼊标注起点:"))(setq p2 (getpoint "\n 请输⼊标注终点:"))(setq d21 (cadr p1))(setq d22 (cadr p2))(setq d1 (getstring "\n 请输⼊标注尺⼨:"))(setq d2 (abs (- d21 d22)))(setq s (getstring "\n输⼊上公差:") x (strcat "^" (getstring "\n输⼊下公差:")))(if (= s "0") (setq s " 0"))(if (= x "^0") (setq x "^ 0"))(if (/= d1 "")(setq dd (strcat "%%c" d1 "{" "\\" "H0.7X" ";" "\\" "S" s x ";" "}" )) (setq dd (strcat "%%c" "<" ">" "{" "\\" "H0.7X" ";" "\\" "S" s x ";" "}" )))(command "dimlinear" "ve" p1 p2 "T" dd))2、按图加载lisp⽂件3、重启AUTOCAD;4、标注步骤:1)在输⼊栏输⼊快捷键CZC;2、点击要标注的上端点;3)点击要标注的下端点;4)输⼊要标注的尺⼨;(若为默认尺⼨,该步骤则右键点击)5)输⼊上公差数值,按回车键结束;(⽆图)6)输⼊下公差数值,按回车键结束;(⽆图)7)点击放置标注的位置;。

CAD中的尺寸链标注与公差分析方法

CAD中的尺寸链标注与公差分析方法

CAD中的尺寸链标注与公差分析方法尺寸链标注和公差分析是CAD软件中常用的功能,它们可以帮助工程师更精确地定义和分析设计要求。

本文将介绍CAD中的尺寸链标注和公差分析方法。

首先,让我们来看看尺寸链标注。

尺寸链标注是指使用CAD软件在设计图纸中标注各种尺寸的方法。

在CAD软件中,我们可以通过选择要标注的实体或线段来进行尺寸链标注。

然后,我们可以选择不同的标注风格和单位来显示标注信息。

一旦完成标注,我们可以随时更改标注内容或位置,以便满足设计要求。

在尺寸链标注中,我们需要注意一些细节。

首先,我们应该选择合适的标注尺寸。

这意味着我们需要根据设计要求选择适当的尺寸链标注方法。

例如,如果我们需要标注直线段的长度,我们可以选择直线标注工具。

如果我们需要标注角度,我们可以选择角度标注工具。

同时,我们还应该确保标注的尺寸清晰可读,以便其他人能够理解我们的设计意图。

尺寸链标注还包括标注公差。

公差是指设计要求与实际制造中的尺寸偏差之间的允许范围。

在CAD软件中,我们可以通过使用公差标注工具来标注公差。

一旦标注了公差,我们可以直观地了解设计要求与实际制造之间的差异,从而评估设计是否满足要求。

接下来,让我们来看看公差分析方法。

公差分析是指通过计算和评估实际制造中的尺寸偏差,来判断设计是否满足要求的方法。

在CAD 软件中,我们可以使用不同的工具和功能来进行公差分析。

首先,我们可以使用CAD软件中的测量工具来测量实际制造中的尺寸。

通过比较实际尺寸与设计要求之间的差异,我们可以了解设计的准确性。

如果差异小于公差范围,说明设计是合格的。

否则,我们需要重新考虑设计方案,以满足要求。

其次,我们可以使用CAD软件中的公差分析工具来计算和评估尺寸偏差。

这些工具可以根据实际制造中可能存在的不确定性,对尺寸进行统计分析。

通过分析不同尺寸之间的关系,我们可以确定哪些尺寸对设计要求的影响最大,从而指导我们的设计决策。

最后,我们还可以使用CAD软件中的模拟功能来模拟实际制造中的尺寸偏差。

cad图形的公差应该怎么标注

cad图形的公差应该怎么标注

cad图形的公差应该怎么标注
推荐文章
cad中如何给图形标注公差热度: cad给图形标注公差的教程热度: cad图形上的尺寸公差怎么标注热度: cad图形标注公差的方法热度:如何给cad图形标注正负公差符号热度:
其实许多cad图形除了标注尺寸之外,这些尺寸都还需要公差。

那么大家知道cad图形的公差应该怎么标注吗?下面是店铺整理的cad 图形的公差应该怎么标注的方法,希望能帮到大家!
cad图形的公差应该标注的方法
打开CAD软件后,在工具条上点击矩形按钮。

在屏幕上随便画个矩形,然后在上方的工具栏上点击标注里的线性,对这个所画的矩形尺寸进行标注。

从图中可以看到尺寸标出来后,矩形的长度和宽度有小数也没有公差。

假设现在要修改成这个矩形的长度是75,宽度是35。

它们的上公差是+0.2,下公差是-0.3。

双击长度方向尺寸76.1,弹出标注内容的对话框。

这里便可以对尺寸和公差进行修改,在基本尺寸把76.1改成75。

勾选偏差,输入上偏差0.2,下偏差-0.3。

单击确认后,我们可以看到下面长度方向的尺寸由原先的76.1变成了我们所要修改的尺寸。

用同样的方法,宽度方向的尺寸双击后,把原先的尺寸修改成35,然后再设置下所需要的公差。

单击确认后,以下便是图纸的最终结果。

怎么在CAD标注正负公差

怎么在CAD标注正负公差

怎么在CAD标注正负公差
正负公差在CAD中经常要对一些图形尺寸标注,方法其实不难,下面由店铺告诉大家怎么在CAD标注正负公差,快跟我一起来学习吧。

在CAD标注正负公差的方法
1.首先小编打开一个需要公差标注的cad零件图,想要进行普通标注。

2.在cad命令行中输入ed然后按回车键确定。

3.此时光标会变成小方块,点击选择想要改为公差的标注会出现文字编辑窗口。

4.在标注45后面输入%%p0.05(%%p会自动变成±号),然后点击确定。

5.此时cad公差怎么标注就解决了。

6.不同符号都有不同的文字替代,在文字输入时右键单击,选择符号就会出现。

cad公差标注

cad公差标注

cad公差标注我们先打开一张普通的机械设计图纸,查看图中两个框出的地方,正好是两种不同公差的标注方式,1为对称公差,2为极限公差。

通常我们标注公差可以在“标注样式”里面设置。

点击工具栏上的“标注样式按钮”,如果没有在工具栏上找到这个按钮的话,可以在工具栏空白处点击右键“autocad”------“样式”打上勾就有这个样式工具条了;或者是用快捷键”d”,也可以。

弹头出来“标示样式管理器”,挑选当前采用的样式,页面右侧的“修正”按键。

转入“样式修改器”,切换到“公差”选项卡,这里可以设置标注方面关于公差的内容。

在方式里面可以挑选你须要的公差的方式设置好以后,点击“确定”,返回上一界面,点击右侧的“置为当前”然后点击“关闭”关闭设置界面就可以了。

但是这样设置以后,你的所有的标注都会出现设置过的那些公差,但是你图形中的尺寸不会都是带有公差的,所以这个方法还不是很实用。

如果必须比较便利的标示公差,那么这样搞,鼠标选上你必须标示公差的标示,然后键盘按“ed空格”(英文输入法状态下),然后可以发生一个“文字格式”窗口,我们例如图示输出想标示的上下公差数值,然后用鼠标选上上下公差数值,然后页面窗口上的“b/a”拼接的按钮。

刚才一行输入的上下公差数值,变成了上下两行,然后点击窗口的“确定”按键,这个极限公差就算是输入完毕了。

再比如,我们修正一个r5那个数值,给他减少一个等距公差。

先选上r5,然后键盘按“ed空格”(英文输入法状态下),弹头出来文字格式窗口,在r5后面输出“%%p0.05”,“%%p”可以变为“±”这样刚才输出的“0.05”就变为了我们所须要的等距公差,然后页面窗口的“确认”就可以了。
