电容系列标示
钽电容标示说明
钽电容耐压值的表示方法钽电容上面标着106F表示: 106是容量为10UfF应是耐压值为2.5V钽电容耐压用不同的字母来标注,如下:F: 2.5G: 4L、J: 6.3A: 10C: 16D: 20E:25V:35T:50在体积一定的情况下,容值越大,耐压值越小。
目前全球主要有以下几个品牌的钽电容:AVX、KEMET、VISHAY、NEC、NICHICON。
市场上的钽电容,分为黄钽和黑钽两种。
黄钽品牌主要是:AVX KEMET 黑钽主要品牌是:NEC、NICHICON。
市场占有方面:AVX远高于KEMET,NEC高于NICHICON。
现在市场上的钽电价格变化比较大。
AVX涨价20%--30% , KEMET涨价15%-20%,NEC涨价10%--20%。
涨价的主要原因个人认为有这么几个原因:1.市场上原料钽价格上涨 2.劳动力成本的增加。
另外可能有朋友要问黄钽与黑钽的区别。
简单来说,黑钽是开模将钽粉压成型,而黄钽,是在表面用聚氧树脂包裹而成。
由于生产工艺的原因,黑钽的内部空间没有得到最有效的利用,所以黄钽能做的容量会比黑钽要大,也就是说有些黄钽能做到的规格型号,黑钽做不了。
另外,前面有朋友说到Polymer,Polymer现在主要是 AVX与KEMET在做。
Polymer与比普通的二氧化锰的优势在于:普通的钽电他的实际使用电压一般是50%,Polymer一般在80%以上。
举个例子来说:100uf 10v的普通电容,在实际使用的时候,额定电压不能超过5V,如果使用Polymer材料的电容,那么只需要100uf 6.3v的。
但由于价格问题,Polymer现在在普通的电子产品上用的不是很多。
我所知道的,在笔记本电脑上有些有用到。
AVX与KEMET的优劣:AVX在军用,民用市场上的占有量都很大,在普通电容的市场上,AVX无论品质还是市场占有量都远强与KEMET。
价格上,AVX比KEMET 更贵。
KEMET他主要问题是其电容的耐压值不够,举例说:100uf 10v的电容,测试的电压按道理应该能达到5V,但若真用5V电压去测试的话,很可能会击穿。
电容值的读法
电容容量单位为“法拉”,用字母“F”表示.比F小的单位还有MF(兆法)、μF(微法)、NF(毫微法) ﹑PF(微微法)1F=1000Mf=1000000μf=1000000000nf=1000000000000Pf1μf=1000nf=1000000pF1nf=1000pf由于电容"F"单位的容量非常大,所以我们看到的一般都是μF、nF、pF的单位。
在常见的电路图中μF﹑PF有的将F省略掉显示μ﹑P实际的电容标注法一般是小于9900P用P表示大于0.01μ(含0.01)用μ表示。
电容器容量换算:1、N(毫微法)表示1n=1000P10n=0.01μ100n=0.1μ例:3n3表示3300Pf22N表示0.022μf470n表示0.47μf3、直接标注法:0.01μ 0.047μ3300pf560pf 显示的就是实际容量不必换算4、用乘方数表示:1010+无=10P101 10+0=100P102 10+00=1000P103 10+000=0.01104 10+0000=0.1105 10+00000=1μ前2位为容量。
第三位为乘方数,乘方数单位为P,如221表示22加一个零等于220P,472表示47加二个零等于4700P,683表示68加三个零等于0.068μf5、用符号表示:这种符号多用于贴片或小型电解电容,读法与用乘方数表示多少有些相似的地方,使用时要电容器误差精度值代号标识法:电容误差值A:-0+5%﹑J:±5%﹑K:±10%﹑M:±20%﹑Z:-20%+50%电容器耐压值标示方法:电容耐压等极:16V﹑25V﹑35V﹑50V﹑63V﹑100V﹑160V﹑250V﹑400V﹑630V﹑1000V﹑1250V﹑2000V﹑3000V 到更高耐压,实际的电容有的电容器耐压值只写上"1250" 不写1250V 。
下面竖外公司电容器耐压表示识别方法:注:字符代码说明英文字母表示有效数。
电容的类别和符号
++ 电容的类别和符号 ++电容的种类也很多,为了区别开来,也常用几个拉丁字母来表示电容的类别,如图1所示。
第一个字母C表示电容,第二个字母表示介质材料,第三个字母以后表示形状、结构等。
上图是小型纸介电容,下图是立式矩开密封纸介电容。
表1列出电容的类别和符号。
表2是常用电容的几项特性。
图6表1 电容的类别和符号顺序类别名称简称称号第一个字母主称电容器容C第二个字母介质材料纸介电解云母高频瓷介低频瓷介金属化纸介聚苯乙烯等有机薄膜涤纶等有机薄膜纸电云瓷ZDYCTJBL第三个字母以后形状筒形管状立式矩形圆片形筒管立圆TGLY 结构密封密M 大小小型小X表2 常用电容的几项特性++ 不同介质电容的识别 ++笔者根据收藏的资料,整理出不同介质电容英文字母的标称符号,如附表,以便大家在选购电容器产品和维修时,正确识别。
附表++ 电容器的参数与分类 ++在电子产品中,电容器是必不可少的电子器件,它在电子设备中充当整流器的平滑滤波、电源的退耦、交流信号的旁路、交直流电路的交流耦合等。
由于电容器的类型和结构种类比较多,因此,我们不仅需要了解各类电容器的性能指标和一般特性,而且还必须了解在给定用途下各种元件的优缺点,以及机械或环境的限制条件等。
这里将对电容器的主要参数及其应用做简单说明。
1.标称电容量(C R)。
电容器产品标出的电容量值。
云母和陶瓷介质电容器的电容量较低(大约在5000pF以下);纸、塑料和一些陶瓷介质形式的电容器居中(大约在0.005uF~1.0uF);通常电解电容器的容量较大。
这是一个粗略的分类法。
2.类别温度范围。
电容器设计所确定的能连续工作的环境温度范围。
该范围取决于它相应类别的温度极限值,如上限类别温度、下限类别温度、额定温度(可以连续施加额定电压的最高环境温度)等。
3.额定电压(U R)。
在下限类别温度和额定温度之间的任一温度下,可以连续施加在电容器上的最大直流电压或最大交流电压的有效值或脉冲电压的峰值。

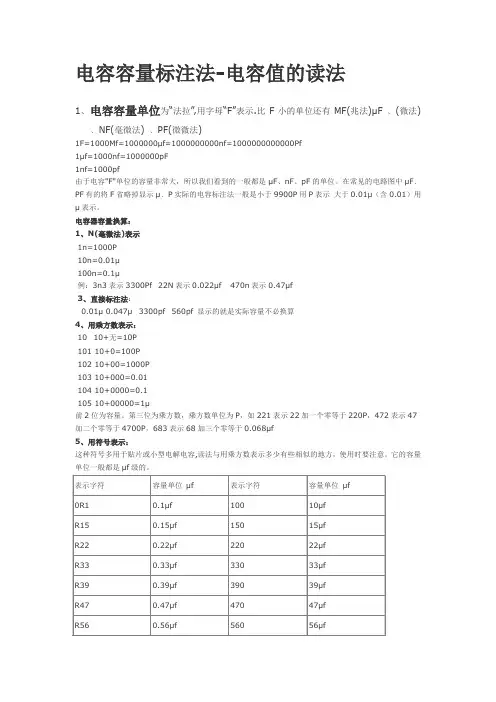

电容标注
电容容量标注法-电容值的读法1、电容容量单位为“法拉”,用字母“F”表示.比F小的单位还有MF(兆法)μF ﹑(微法)﹑NF(毫微法) ﹑PF(微微法)1F=1000Mf=1000000μf=1000000000nf=1000000000000Pf1μf=1000nf=1000000pF1nf=1000pf由于电容"F"单位的容量非常大,所以我们看到的一般都是μF、nF、pF的单位。
在常见的电路图中μF﹑PF有的将F省略掉显示μ﹑P实际的电容标注法一般是小于9900P用P表示大于0.01μ(含0.01)用μ表示。
电容器容量换算:1、N(毫微法)表示1n=1000P10n=0.01μ100n=0.1μ例:3n3表示3300Pf 22N表示0.022μf470n表示0.47μf3、直接标注法:0.01μ 0.047μ3300pf 560pf 显示的就是实际容量不必换算4、用乘方数表示:10 10+无=10P101 10+0=100P102 10+00=1000P103 10+000=0.01104 10+0000=0.1105 10+00000=1μ前2位为容量。
第三位为乘方数,乘方数单位为P,如221表示22加一个零等于220P,472表示47加二个零等于4700P,683表示68加三个零等于0.068μf5、用符号表示:这种符号多用于贴片或小型电解电容,读法与用乘方数表示多少有些相似的地方,使用时要注意。
它的容量单位一般都是μf级的。
电容器误差精度值代号标识法:电容误差值A:-0+5%﹑J:±5%﹑K:±10%﹑M:±20%﹑Z:-20%+50%电容器耐压值标示方法:电容耐压等极:16V﹑25V﹑35V﹑50V﹑63V﹑100V﹑160V﹑250V﹑400V﹑630V﹑1000V﹑1250V﹑2000V﹑3000V 到更高耐压,实际的电容有的电容器耐压值只写上"1250" 不写1250V 。

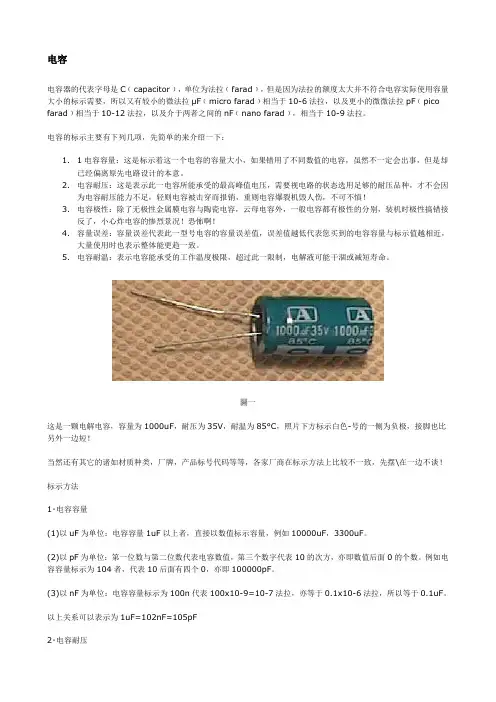

电容标示
电容电容器的代表字母是C﹝capacitor﹞,单位为法拉﹝farad﹞,但是因为法拉的额度太大并不符合电容实际使用容量大小的标示需要,所以又有较小的微法拉μF﹝micro farad﹞相当于10-6法拉,以及更小的微微法拉pF﹝pico farad﹞相当于10-12法拉,以及介于两者之间的nF﹝nano farad﹞,相当于10-9法拉。
电容的标示主要有下列几项,先简单的来介绍一下:1.1电容容量:这是标示着这一个电容的容量大小,如果错用了不同数值的电容,虽然不一定会出事,但是却已经偏离原先电路设计的本意。
2.电容耐压:这是表示此一电容所能承受的最高峰值电压,需要视电路的状态选用足够的耐压品种,才不会因为电容耐压能力不足,轻则电容被击穿而报销,重则电容爆裂机毁人伤,不可不慎!3.电容极性:除了无极性金属膜电容与陶瓷电容,云母电容外,一般电容都有极性的分别,装机时极性搞错接反了,小心炸电容的惨烈景况!恐怖啊!4.容量误差:容量误差代表此一型号电容的容量误差值,误差值越低代表您买到的电容容量与标示值越相近,大量使用时也表示整体能更趋一致。
5.电容耐温:表示电容能承受的工作温度极限,超过此一限制,电解液可能干涸或减短寿命。
圖一这是一颗电解电容,容量为1000uF,耐压为35V,耐温为85°C,照片下方标示白色-号的一侧为负极,接脚也比另外一边短!当然还有其它的诸如材质种类,厂牌,产品标号代码等等,各家厂商在标示方法上比较不一致,先摆\在一边不谈!标示方法1‧电容容量(1)以uF为单位:电容容量1uF以上者,直接以数值标示容量,例如10000uF,3300uF。
(2)以pF为单位:第一位数与第二位数代表电容数值,第三个数字代表10的次方,亦即数值后面0的个数。
例如电容容量标示为104者,代表10后面有四个0,亦即100000pF。
(3)以nF为单位:电容容量标示为100n代表100x10-9=10-7法拉,亦等于0.1x10-6法拉,所以等于0.1uF。
muRata公司电容标示说明
Continued from the preceding page.
oCapacitance Change from each temperature JIS Code Capacitance Change from 20°C (%) Murata Code Max. 1X 2C 2P 2R 2S 2T 3C 3P 3R 3S 3T 3U 4C EIA Code Capacitance Change from 25°C (%) Murata Code Max. 5C/5G 6C 6P 6R 6S 6T 7U yRated Voltage Code 0E 0G 0J 1A 1C 1E YA 1H 2A 2D 2E YD 2H 2J 3A 3D 3F BB E2 GB GC GD GF Rated Voltage DC2.5V DC4V DC6.3V DC10V DC16V DC25V DC35V DC50V DC100V DC200V DC250V DC300V DC500V DC630V DC1kV DC2kV DC3.15kV DC350V (for Camera Flash Circuit) AC250V X2; AC250V (Safety Standard Recognized Type GB) X1/Y2; AC250V (Safety Standard Recognized Type GC) Y3; AC250V (Safety Standard Recognized Type GD) Y2, X1/Y2; AC250V (Safety Standard Recognized Type GF)
*1 Please refer to table for Capacitance Change under reference temperature. *2 Capacitance change is specified with 50% rated voltage applied. *3 Murata Temperature Characteristic Code. *4 Apply DC350V bias. *5 No DC bias.
电容器的换算及标示方法
电容器的换算及标示方法电容器的换算及标示方法电容上用字母表示或数字表示字母表示法:1m = 1000 uF1P2 = 1.2PF1n = 1000PF102 = 1000PF224 = 0.22uF102 =1nF =0.001μF153=15nF=0.015μF224=220nF=022μF335=3300nF=3.3μF容量单位1 Farad=1000MF1 mF=1MF=1000UF1 μF=11UF=1000NF1 nF= 1NF=1000PF电源阻容降压耐高压电容器符号标注:105K = 1uf474J = 0.47uf684 = 0.68uF电容容量单位为“法拉”,用字母“F”表示。
比F小的单位还有mF(毫法)、μF (微法)﹑nF(纳法) ﹑PF(皮法)。
1F=1000mf=1000000μf=1000000000nf=1000000000000Pf1μf=1000nf=1000000pF1nf=1000pf由于电容"F"单位的容量非常大,所以我们看到的一般都是μF、nF、pF的单位。
在常见的电路图中μF﹑PF有的将F省略掉显示μ﹑P 实际的电容标注法一般是小于9900P用P表示,大于0.01μ(含0.01)用μ表示。
电容器容量换算:1、n(纳法)表示1n=1000P10n=0.01μ100n=0.1μ例:3n3表示3300Pf 22N表示0.022μf 470n表示0.47μf2、直接标注法:0.01μ 0.047μ 3300pf 560pf 显示的就是实际容量不必换算3、用乘方数表示:10 10+无=10P101 10+0=100P102 10+00=1000P103 10+000=0.01104 10+0000=0.1105 10+00000=1μ前2位为容量。
第三位为乘方数,乘方数单位为P,如221表示22加一个零等于220P,472表示47加二个零等于4700P,683表示68加三个零等于0.068μf4、用符号表示:这种符号多用于贴片或小型电解电容,读法与用乘方数表示多少有些相似的地方,使用时要注意。
电容
电容器容量的读数
电容器的读数较为繁复,有各种不同的标 注方式,读起来较为费劲。
2、其它电容器
(1)数字加字母表示法
10n5=10.5nF, 4m7=4.7mF=4R7
例如: 7P5=7.5pF,
7p5
(1) 数字加字母表示法 :此法最常用,数 字表示有效值,常为1-4位,字母表示单位。 另外用数值表示时,不用小数点,而用R 表 示或把单位写在整数与小数之间.
具体的方法是:沿着电容器引线方向,第一、二种色环代表电容量的有效数字,第三种色 环表示有效数字后面零的个数,其单位为pF。每种颜色所代表的数字见表4-2所示。如遇 到电容器色环的宽度为两个或三个色环的宽度时,就表示这种颜色的两个或三个相同的数 字。如沿着引线方向,第一道色环的颜色为棕,第二道色环的颜色为绿,第三道色环的颜 色为橙色,则这个电容器的容量为15000pF即0.015 u F;又如第一宽色环为橙色,第二色 环为红色,则该电容器的容量为3300pF,如图示。100
这种表示法与电阻器的色环表示法类似,颜色涂于电容器的一端或从顶端 向引线侧排列。色码一般只有三种颜色,前两环为有效数字,第三环为位 率,单位为pF。
采用色标法电容器的各色环代表的含义:
电容器容量的读数 电解电容器的容
量单位一般使用 mF。 电容器的读数较为繁复,有各种不同的标
注方式,读起来甚为费劲。 1、铝电解电容器 铝电解电容器是一种容量和体积都较大的 常用电容器,由于体积较大,所以其容量和 耐压可直接标注在外壳上。铝电解电容内含 有电解质,所以电解电容器的两根引脚有极 性(“+”“-”) 之分。
二、电容器容量的读 数 1、电解电容器
容量和耐 压值直接 标注在外 壳上。
较短的引 脚为“-” 极。
2021年钽电容标示说明
钽电容耐压值的表示方法欧阳光明(2021.03.07)钽电容上面标着106F表示: 106是容量为10UfF应是耐压值为2.5V钽电容耐压用不同的字母来标注,如下:F: 2.5G: 4L、J: 6.3A: 10C: 16D:20E:25V:35T:50在体积一定的情况下,容值越大,耐压值越小。
目前全球主要有以下几个品牌的钽电容:AVX、KEMET、VISHAY、NEC、NICHICON。
市场上的钽电容,分为黄钽和黑钽两种。
黄钽品牌主要是:AVX KEMET 黑钽主要品牌是:NEC、NICHICON。
市场占有方面:AVX远高于KEMET,NEC高于NICHICON。
现在市场上的钽电价格变化比较大。
AVX涨价20%--30% , KEMET涨价15%-20%,NEC涨价10%--20%。
涨价的主要原因个人认为有这么几个原因:1.市场上原料钽价格上涨 2.劳动力成本的增加。
另外可能有朋友要问黄钽与黑钽的区别。
简单来说,黑钽是开模将钽粉压成型,而黄钽,是在表面用聚氧树脂包裹而成。
由于生产工艺的原因,黑钽的内部空间没有得到最有效的利用,所以黄钽能做的容量会比黑钽要大,也就是说有些黄钽能做到的规格型号,黑钽做不了。
另外,前面有朋友说到Polymer,Polymer现在主要是 AVX与KEMET在做。
Polymer与比普通的二氧化锰的优势在于:普通的钽电他的实际使用电压一般是50%,Polymer一般在80%以上。
举个例子来说:100uf 10v的普通电容,在实际使用的时候,额定电压不能超过5V,如果使用Polymer材料的电容,那么只需要100uf 6.3v 的。
但由于价格问题,Polymer现在在普通的电子产品上用的不是很多。
我所知道的,在笔记本电脑上有些有用到。
AVX与KEMET的优劣:AVX在军用,民用市场上的占有量都很大,在普通电容的市场上,AVX无论品质还是市场占有量都远强与KEMET。
价格上,AVX比KEMET更贵。
电容分类大全(超详细)
技术指标:(GB10190-1988 GB/T10191-1988)
1
使用温度
2
容量范围
3
允许偏差
4
额定电压
5
耐电压
6
损耗角
7
绝缘电阻
-55℃~+100℃
0.1µF~100µF
J(±5%);K(±10%)
250V 400V 630V 1000V 1250V(DC)
1.7VR2S(1.5VR5S)
C≤10µF ≤0.002 1KHZ C>10µF ≤0.003 1KHZ C≤0.33µF UR≤100V ≥50000MΩ UR>100V ≥100000MΩ C>0.33µF UR≤100V ≥15000S
术指标:(GB/T7332-1996 SJ/T10874-1996)
1
使用温度
2
容量范围
3
允许偏差
4
额定电压
5
耐电压
6
损耗角
7
绝缘电阻
-55℃~ + 105℃ 0.1µF~100µF
J(±5%);K(±10%) 100/160V,250V,400V,630V(DC)
1.6UR2S(1.5UR5S) ≤0.01 1KHZ
相关知识: Q:公司生产的安规陶瓷电容器的标识中 X1 是何意思? A:对于安规陶瓷电容器,在电路的设计使用上均属于 Y 电容的位置,X 电容都是使用塑料电容,所以客户会问 到我们的陶瓷电容器上为何标有 X1 的标记。原因是我们申请安规认证时,有时候是两种合并申请的,Y 电容申 请的等级是 Y1/250V 及 Y2/250V,而 X 电容等级为 X1/AC400;合并申请时,认证单位会以较严的等级的测试条 件进行测试,如 X1/Y1 250 合并申请时,耐压测试以 Y1 的 AC4000V 作测试,而不是 X1 的 DC1075V(4.3UR(DC)) 进行测试
电容和电阻的规格型号识别
贴片电阻的规格型号识别
• 片式电阻规格型号中主要包含阻值、精度、 外形尺寸以及标称功率等信息。 • 本文主要介绍国内RS系列、日本北陆CR系 列、日本松下ERJ系列、日本罗姆MCR系 列、广东风华RC系列贴片电阻的规格型号。
国内RS系列贴 片电阻
S -表示功率 0402--1/16W 0603--1/10W 0805--1/8W 1206--1/4W 1210--1/3W 1812--1/2W 2010--3/4W 2512--1W 02--0402 03--0603 05--0805 06--1206 1210--1210 1812-1812
耐压值代码 6.3-6.3VDC 10-10VDC 16-16VDC 25-25VDC
P2H-P(N150) R2H-R(N220) S2H-S(N330) T2H-T(N470) U2J-U(N750) SL -SL/GP
43-2-4.5X3.2(1812)
50-50VDC 100-100VDC
荷兰飞利浦公司采用在规格型号中直接标 注片式电容器的外形尺寸、标称容值、耐 压值、温度特性、精度等级等参数的方式。 如: NP0/0805-100pF-±5%-50VDC
标称容值,采用三 位数值表示法,单 位为pf。如:0R5 为0.5pf,102为1nf。
K-容量偏差
产品类型
CC41-1类多层片式电容 CT41-2类多层片式电容
B-±0.1pf(<=10pf) C-±0.25pf (<=10pf) D- ±0.5pf(<=10pf) F- ±1%pf( > 10pf) G- ±2%pf( > 10pf) J- ±5% (>10pf) K- ±10% (>10pf) M - ±20% (>10pf) T-包装方式代码 Z - +80%/-20% (>10pf)
电容容量标注方法及电容值的读法
22N 表示 0.022μf
470n 表示 0.47μf
560pf 显示的就是实际容量不必换算
4, 用乘方数表示: 10 10+无=10P 101 10+0=100P 102 10+00=1000P 103 10+000=0.01 104 10+0000=0.1 105 10+00000=1μ 前 2 位为容量。第三位为乘方数,乘方数单位为 P,如 221 表示 22 加一个零等于 220P,472 表示 47 加二个零等于 4700P,683 表示 68 加三个零等于 0.068μf 5, 用符号表示: 这种符号多用于贴片或小型电解电容,读法与用乘方数表示多少有些相似的地方,使用时要 注意。它的容量单位一般都是 μf 级的。
10000V 4B 12500V 4C 16000V 4D 20000V 4E 25000V 4F 31500V
0G 4.0V 0H 5.0V 0J 6.3V 0K 8.0V 0Z 9.0V 1G 40V 1H 50V 1J 63V 1K 80V 1Z 90V 2G 400V 2H 500V 2J 630V 2K 800V 2Z
900V 3G 4000V 3H 5000V 3J 6300V 3K 8000V 3Z 9000V 4G 40000V 4H 50000V 4J 63000V 4K 80效数。英文字母前的阿拉伯数字表示数量级。 1 表示 101 即 10 ,2 表示 10 即 100,3 表示 10 即 1000。 例:2J222J 含意是 耐压 630V 容量 2200P 精度±5% 在如:2G473K 含意是 耐压 400V 电容器的容量 0.047μf 精度±10%. 电容量标注象电阻那样有一个规律, 通常是 10,22,33,47,56,68,82,100 进级, 就凭这点很容易 与耐压值区分开
电容容量的标注方法
电容容量的标注方法:(1)以uF为单位:电容容量1uF以上者,直接以数值标示容量,例如10000uF,3300UF。
(2)以pF为单位:第一位数与第二位数代表电容数值,第三个数字代表10的次方,亦即数值后面0的个数。
例如电容容量标示为104者,代表10后面有四个0,亦即100000pF。
(3)以nF为单位:电容容量标示为100N代表100x10-9=10-7法拉,亦等於0.1x10-6法拉,所以等於0.1UF。
以上关系可以表示为1uF=103nF=106pF其中:1法拉=103毫法=106微法=109纳法=1012皮法字母表示法:1m=1000uF; 1P2=1.2PF ;1n=1000PF数字表示法:一般用三位数字表示容量大小,前两位表示有效数字,第三位数字是倍率。
如:102表示10×102PF=1000PF ;224表示22×104PF=0.22 uF电容容量的单位,只有“法拉”“F”对于计量倍率(词冠)的换算关系:1F=1000000uF(微法)1uF=1000nF(纳法)1nF=1000pF(皮法)1F=1000mF=1000000uF=1000000000nF=1000000000000pF电容(或电容量, Capacitance)指的是在给定电位差下的电荷储藏量;记为C,国际单位是法拉(F)。
一般来说,电荷在电场中会受力而移动,当导体之间有了介质,则阻碍了电荷移动而使得电荷累积在导体上;造成电荷的累积储存,最常见的例子就是两片平行金属板。
也是电容器的俗称。
电容器主要特性参数1、标称电容量和允许偏差2、额定电压3、绝缘电阻4、损耗5、频率特性电容的潜在危险及安全性危险高电压电容潜在的危险展开编辑本段简介定义电容(或称电容量)是表征电容器容纳电荷本领的物理量。
我们把电容器的两极板间的电势差增加1伏所需的电量,叫做电容器的电容。
电容器从物理学上讲,它是一种静态电荷存储介质(就像一只水桶一样,你可以把电荷充存进去,在没有放电回路的[1]情况下,刨除介质漏电自放电效应/电解电容比较明显,可能电荷会永久存在,这是它的特征),它的用途较广,它是电子、电力领域中不可缺少的电子元件。
电容的标识和容量
瓷片电容的容量标识是这样的:它用三位数字表示,三位数字的前两位数字为标称容量的有效数字,第三位数字表示有效数字后面零的个数,它们的单位都是p F;例如102就是10×100pF其中的100就是指10的2次方在这种表示法中有一个特殊情况,就是当第三位数字用"9"表示时,是用有效数宇乘上10-110的负1次方来表示容量大小;如:229表示标称容量为22x10-1pF=2.2pF101就是100PF还可以表示为0.1nf或0.0001UF102就是1000PF151---150PF---0.15nf---0.00015UF561---560p682---6800PF--6n2----0.0062UF103---10000PF---10n---0.01UF104---100000PF---100n---0.1UF105---1000000PF---1000n---1UF525---5200000PF---5200n---5.2UF一、简介电容既不产生也不消耗能量,是储能元件;在电路里,电容跟电阻一样的常用;常见的电容按制造材料的不同可以分为:瓷价电容、涤纶电容、电解电容、钽电容,还有先进的聚丙希电容等等,它们各有不同的用途;例如,瓷价常用于高频,电解用于电源滤波等;上图举出了一些例子;其中,电解电容有正负之分,其他都没有;电容的容量单位为:法F、微法uf,皮法pf;一般我们不用法做单位,因为它太大了;各单位之间的换算关系为:1F=1000000uf1uf=1000000pf 在使用中,还经常见到单位:nf;1uf=1000nf1nf=1000pf二、电容的容量标识的几种方法1、直接标识:如上图的电解电容,容量47uf,电容耐压25v;2、使用单位nf:如上图的涤纶电容,标称4n7,即4.7nf,转换为pf即为4700pf;还有的例如:10n,即0.01uf;33n,即0.033uf;后面的63是指电容耐压63v.3、数学计数法:如上图瓷介电容,标值104,容量就是:10X10000pf=0.1uf.如果标值473,即为47X1000pf=0.047uf;后面的4、3,都表示10的多少次方;又如:332=33X100pf=3300pf;电容的使用,都应该在指定的耐压下工作;现在的好多质量不高的产品,就因为使用了耐压不足的电容而引起故障常见电容爆裂;电容器耐压值标示方法:电容耐压等极:16V,25V,35V,50V,63V,100V,160V,250V,400V,630V,1000V,1250V,2000V,3000V到更高耐压,实际的电容有的电容器耐压值只写上"1250"不写1250V;下面竖外公司电容器耐压表示识别方法:注:字符代码说明英文字母表示有效数;英文字母前的阿拉伯数字表示数量级;1表示101即10,2表示10即100,3表示10即1000;例:2J222J含意是耐压630V容量2200P精度±5%在如:2G473K含意是耐压400V电容器的容量0.047μf精度±10%.电容量标注象电阻那样有一个规律,通常是10,22,33,47,56,68,82,100进级,就凭这点很容易与耐压值区分开;1名称:聚酯涤纶电容CL符号:电容量:40p--4u额定电压:63--630V主要特点:小体积,大容量,耐热耐湿,稳定性差应用:对稳定性和损耗要求不高的低频电路2名称:聚苯乙烯电容CB符号:电容量:10p--1u额定电压:100V--30KV主要特点:稳定,低损耗,体积较大应用:对稳定性和损耗要求较高的电路3名称:聚丙烯电容CBB符号:电容量:1000p--10u额定电压:63--2000V主要特点:性能与聚苯相似但体积小,稳定性略差应用:代替大部分聚苯或云母电容,用于要求较高的电路4名称:云母电容CY符号:电容量:10p--0;1u额定电压:100V--7kV主要特点:高稳定性,高可靠性,温度系数小应用:高频振荡,脉冲等要求较高的电路5名称:高频瓷介电容CC符号:电容量:1--6800p额定电压:63--500V主要特点:高频损耗小,稳定性好应用:高频电路6名称:低频瓷介电容CT符号:电容量:10p--4;7u额定电压:50V--100V主要特点:体积小,价廉,损耗大,稳定性差应用:要求不高的低频电路7名称:玻璃釉电容CI符号:电容量:10p--0;1u额定电压:63--400V 主要特点:稳定性较好,损耗小,耐高温200度应用:脉冲、耦合、旁路等电路8名称:铝电解电容符号:电容量:0;47--10000u额定电压:6;3--450V主要特点:体积小,容量大,损耗大,漏电大应用:电源滤波,低频耦合,去耦,旁路等9名称:钽电解电容CA铌电解电容CN符号:电容量:0;1--1000u额定电压:6;3--125V主要特点:损耗、漏电小于铝电解电容应用:在要求高的电路中代替铝电解电容10名称:空气介质可变电容器符号:可变电容量:100--1500p主要特点:损耗小,效率高;可根据要求制成直线式、直线波长式、直线频率式及对数式等应用:电子仪器,广播电视设备等11名称:薄膜介质可变电容器符号:可变电容量:15--550p主要特点:体积小,重量轻;损耗比空气介质的大应用:通讯,广播接收机等12名称:薄膜介质微调电容器符号:可变电容量:1--29p主要特点:损耗较大,体积小应用:收录机,电子仪器等电路作电路补偿13名称:陶瓷介质微调电容器符号:可变电容量:0;3--22p主要特点:损耗较小,体积较小应用:精密调谐的高频振荡回路14名称:独石电容电容量大、体积小、可靠性高、电容量稳定,耐高温耐湿性好等;应用范围:广泛应用于电子精密仪器;各种小型电子设备作谐振、耦合、滤波、旁路;容量范围:0.5PF--1UF 耐压:二倍额定电压;独石又叫多层瓷介电容,分两种类型,1型性能挺好,但容量小,一般小于0;2U,另一种II型,容量大,但性能一般;独石电容最大的缺点是温度系数很高,做振荡器的稳漂让人受不了,我们做的一个555振荡器,电容刚好在7805旁边,开机后,用示波器看频率,眼看着就慢慢变化,后来换成涤纶电容就好多了.15安规电容是指用于这样的场合,即电容器失效后,不会导致电击,不危及人身安全.安规电容安全等级应用中允许的峰值脉冲电压过电压等级IEC664X1>2.5kV≤4.0kVⅢX2≤2.5kVⅡX3≤1.2kV——16安规电容安全等级绝缘类型额定电压范围Y1双重绝缘或加强绝缘≥250VY2基本绝缘或附加绝缘≥150V≤250VY3基本绝缘或附加绝缘≥150V≤250VY4基本绝缘或附加绝缘<150VY电容的电容量必须受到限制,从而达到控制在额定频率及额定电压作用下,流过它的漏电流的大小和对系统EMC性能影响的目的;GJB151规定Y电容的容量应不大于0.1uF;Y电容除符合相应的电网电压耐压外,还要求这种电容器在电气和机械性能方面有足够的安全余量,避免在极端恶劣环境条件下出现击穿短路现象,Y电容的耐压性能对保护人身安全具有重要意义安规电容的参数选择X电容,聚苯乙烯薄膜乙烯电容,从上面的贴子里也可以看到,聚苯乙烯的耐电压较高,适合EMI电路的高压脉冲吸收作用;2.容量计算:一般两级X电容,前一级用0.47uF,第二基用0.1uF;单级则用0.47uF.目前还没有比较方便的计算方法;电容容量的大小和电源的功率无直接关系①铝电解电容与钽电解电容铝电解电容的容体比较大,串联电阻较大,感抗较大,对温度敏感;它适用于温度变化不大、工作频率不高不高于25kHz的场合,可用于低频滤波;铝电解电容具有极性,安装时必须保证正确的极性,否则有爆炸的危险;与铝电解电容相比,钽电解电容在串联电阻、感抗、对温度的稳定性等方面都有明显的优势;但是,它的工作电压较低;②纸介电容和聚酯薄膜电容其容体比较小,串联电阻小,感抗值较大;它适用于电容量不大、工作频率不高如1MHz以下的场合,可用于低频滤波和旁路;使用管型纸介电容器或聚酯薄膜电容器时,可把其外壳与参考地相连,以使其外壳能起到屏蔽的作用而减少电场耦合的影响;③云母和陶瓷电容其容体比很小,串联电阻小,电感值小,频率/容量特性稳定;它适用于电容量小、工作频率高频率可达500MHz的场合,用于高频滤波、旁路、去耦;但这类电容承受瞬态高压脉冲能力较弱,因此不能将它随便跨接在低阻电源线上,除非是特殊设计的;④聚苯乙烯电容器其串联电阻小,电感值小,电容量相对时间、温度、电压很稳定;它适用于要求频率稳定性高的场合,可用于高频滤波、旁路、去耦;就温漂而言:独石为正温系数+130左右,CBB为负温系数-230,用适当比例并联使用,可使温漂降到很小.就价格而言:钽,铌电容最贵,独石,CBB较便宜,瓷片最低,但有种高频零温漂黑点瓷片稍贵.云母电容Q值较高,也稍贵.电容的型号命名1各国电容器的型号命名很不统一,国产电容器的命名由四部分组成:第一部分:用字母表示名称,电容器为C;第二部分:用字母表示材料;第三部分:用数字表示分类;第四部分:用数字表示序号;2电容的标识方法:1直标法:用字母和数字把型号、规格直接标在外壳上;2文字符号法:用数字、文字符号有规律的组合来表示容量;文字符号表示其电容量的单位:P、N、u、m、F等;和电阻的表示方法相同;标称允许偏差也和电阻的表示方法相同;小于10pF的电容,其允许偏差用字母代替:B——±0.1pF,C——±0.2pF,D——±0.5pF,F——±1pF;3色标法:和电阻的表示方法相同,单位一般为pF;小型电解电容器的耐压也有用色标法的,位置靠近正极引出线的根部,所表示的意义如下表所示:颜色黑棕红橙黄绿蓝紫灰耐压4V6.3V10V16V25V32V40V50V63V4进口电容器的标识方法:进口电容器一般有6项组成;第一项:用字母表示类别:第二项:用两位数字表示其外形、结构、封装方式、引线开始及与轴的关系;第三项:温度补偿型电容器的温度特性,有用字母的,也有用颜色的,其意义如下表所示:序号字母颜色温度系数允许偏差字母颜色温度系数允许偏差1A金+100R黄-2202B灰+30S绿-3303C黑0T蓝-4704G±30U紫-7505H棕-30±60V-10006J±120W-15007K±250X-22008L红-80±500Y-33009M±1000Z-470010N±2500SL+350~-100011P橙-150YN-800~-5800备注:温度系数的单位10e-6/℃;允许偏差是%;第四项:用数字和字母表示耐压,字母代表有效数值,数字代表被乘数的10的幂;第五项:标称容量,用三位数字表示,前两位为有效数值,第三为是10的幂;当有小数时,用R或P表示;普通电容器的单位是pF,电解电容器的单位是uF;第六项:允许偏差;用一个字母表示,意义和国产电容器的相同;也有用色标法的,意义和国产电容器的标志方法相同;3.电容的主要特性参数:1容量与误差:实际电容量和标称电容量允许的最大偏差范围;一般分为3级:I 级±5%,II级±10%,III级±20%;在有些情况下,还有0级,误差为±20%;精密电容器的允许误差较小,而电解电容器的误差较大,它们采用不同的误差等级;常用的电容器其精度等级和电阻器的表示方法相同;用字母表示:D——005级——±0.5%;F——01级——±1%;G——02级——±2%;J——I 级——±5%;K——II级——±10%;M——III级——±20%;2额定工作电压:电容器在电路中能够长期稳定、可靠工作,所承受的最大直流电压,又称耐压;对于结构、介质、容量相同的器件,耐压越高,体积越大;3温度系数:在一定温度范围内,温度每变化1℃,电容量的相对变化值;温度系数越小越好;4绝缘电阻:用来表明漏电大小的;一般小容量的电容,绝缘电阻很大,在几百兆欧姆或几千兆欧姆;电解电容的绝缘电阻一般较小;相对而言,绝缘电阻越大越好,漏电也小;5损耗:在电场的作用下,电容器在单位时间内发热而消耗的能量;这些损耗主要来自介质损耗和金属损耗;通常用损耗角正切值来表示;6频率特性:电容器的电参数随电场频率而变化的性质;在高频条件下工作的电容器,由于介电常数在高频时比低频时小,电容量也相应减小;损耗也随频率的升高而增加;另外,在高频工作时,电容器的分布参数,如极片电阻、引线和极片间的电阻、极片的自身电感、引线电感等,都会影响电容器的性能;所有这些,使得电容器的使用频率受到限制;不同品种的电容器,最高使用频率不同;小型云母电容器在250MHZ以内;圆片型瓷介电容器为300MHZ;圆管型瓷介电容器为200MHZ;圆盘型瓷介可达3000MHZ;小型纸介电容器为80MHZ;中型纸介电容器只有8MHZ逆程电容一种常用的电容器,一般用铝箔和聚苯乙烯俗称涤纶卷成,然後用特殊的蜡烧结,并引出引线,耐压很高,击穿电压有的高达15KV,在电视机、阴极射线管中有广泛应用,日光灯启辉器里的电容器也是逆程电容;与整流高压矽堆一种二极管,能耐受极高的反向电压结合,把用升压变压器提供的高压交流整流为显像管能接受的高压直流;国产电容器的型号一般由四部分组成不适用於压敏、可变、真空电容器;依次分别代表名称、材料、分类和序号;第一部分:名称,用字母表示,电容器用C;第二部分:材料,用字母表示;第三部分:分类,一般用数字表示,个别用字母表示;第四部分:序号,用数字表示;用字母表示产品的材料:A-钽电解、B-聚苯乙烯等非极性薄膜、C-高频陶瓷、D-铝电解、E-其它材料电解、G-合金电解、H-复合介质、I-玻璃釉、J-金属化纸、L-涤纶等极性有机薄膜、N-铌电解、O-玻璃膜、Q-漆膜、T-低频陶瓷、V-云母纸、Y-云母、Z-纸介。
钽电容标示说明
钽电容耐压值的表示方法钽电容上面标着106F表示: 106是容量为10UfF应是耐压值为2.5V钽电容耐压用不同的字母来标注,如下:F: 2.5G: 4L、J: 6.3A: 10C: 16D: 20E:25V:35T:50在体积一定的情况下,容值越大,耐压值越小。
目前全球主要有以下几个品牌的钽电容:AVX、KEMET、VISHAY、NEC、NICHICON。
市场上的钽电容,分为黄钽和黑钽两种。
黄钽品牌主要是:AVX KEMET 黑钽主要品牌是:NEC、NICHICON。
市场占有方面:AVX远高于KEMET,NEC高于NICHICON。
现在市场上的钽电价格变化比较大。
AVX涨价20%--30% , KEMET涨价15%-20%,NEC涨价10%--20%。
涨价的主要原因个人认为有这么几个原因:1.市场上原料钽价格上涨 2.劳动力成本的增加。
另外可能有朋友要问黄钽与黑钽的区别。
简单来说,黑钽是开模将钽粉压成型,而黄钽,是在表面用聚氧树脂包裹而成。
由于生产工艺的原因,黑钽的内部空间没有得到最有效的利用,所以黄钽能做的容量会比黑钽要大,也就是说有些黄钽能做到的规格型号,黑钽做不了。
另外,前面有朋友说到Polymer,Polymer现在主要是 AVX与KEMET在做。
Polymer与比普通的二氧化锰的优势在于:普通的钽电他的实际使用电压一般是50%,Polymer一般在80%以上。
举个例子来说:100uf 10v的普通电容,在实际使用的时候,额定电压不能超过5V,如果使用Polymer材料的电容,那么只需要100uf 6.3v的。
但由于价格问题,Polymer现在在普通的电子产品上用的不是很多。
我所知道的,在笔记本电脑上有些有用到。
AVX与KEMET的优劣:AVX在军用,民用市场上的占有量都很大,在普通电容的市场上,AVX无论品质还是市场占有量都远强与KEMET。
价格上,AVX比KEMET 更贵。
KEMET他主要问题是其电容的耐压值不够,举例说:100uf 10v的电容,测试的电压按道理应该能达到5V,但若真用5V电压去测试的话,很可能会击穿。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
