示波器测量时间学PB姓名朱业俊
实验名称：时间测量中随机误差的分布规律 (2)
实验名称：时间测量中随机误差的分布规律实验目的：用常规仪器（如电子秒表，频率计等）测量时间间隔，通过对时间和频率测量的随机误差分布，学习用统计方法研究物理现象的过程和研究随机误差的分布规律。
实验器材及规格：秒表0.01s实验原理：1常用时间测量仪器的简要原理：机械节拍器：由齿轮带动摆做周期性运动，摆动周期可以通过改变摆锤的位置来连续调节。
电子节拍器：由石英晶体震荡器，计数器，译码器，电源，分档控制及显示部分组成。
按一定频率发出有规律的声音和闪光。
电子秒表：机心由CMOS集成电路组成，石英晶体震荡器做时标，一般用6位液晶数字显示。
连续累积时间59min,59.99s,分辨频率为0.01s。
V AFN多用数字测试仪：由PMOS集成元件和100kHs石英晶体震荡器构成。
可测量记数，震动，累计，速度，加速度，碰撞，频率，转速，角速，脉宽等。
时标由DC10集成电路和100kHs石英晶体震荡器构成。
2在不考虑系统误差的前提下，用时间测量仪器，测量同一时间N次，统计时间分布规律，并且分析误差。
当N趋于无穷时，各测量值出现的概率密度可用正态分布的概率密度函数表示：221()/21()niiX Xf x eσ=⎡⎤--⎢⎥⎢⎥⎣⎦∑=平均值计算公式：1/niiX X n==∑标准差计算公式：Xσ=（1）统计直方图方法在一组等精度测量的N个结果中，找出最大最小值，再有此得到极差max minR X X=-。
将极差分为K 个部分。
每个区间长度x ∆MAX MINX X R x K K-∆==将落在每个区间的次数称为频数，i n N 称为频率。
最后以X 为横轴i nN为纵轴做图。
（2）密度分布曲线利用直方图中得到的概率密度值，以概率密度值为纵坐标，x 为横坐标可的密度分布曲线，数据处理:最小值min 2.84X s=最大值max 3.64X s=平均值 3.23X s=标准差0.15sσ=A 类不确定度0.01s Ua σ==因为人反应时间约为0.2s,秒表仪器误差约为0.01s,所以取 B 类不确定度 0.20Ub s =误差合成0.25s ∆== P ≥0.95 测量结果为(3.230.25)T s =± 置信概率 0.95P ≥图表统计如下:取区间数K=17，区间长0.05s 。
week05.03.12.示波器的原理和使用实验报告
大学物理实验报告3.12示波器的原理和使用班级：生医5姓名：朱仁骏学号：2005013032日期：2006-10-183.12示波器的原理和使用生医5朱仁骏2005013032组号：122006年10月18日一、实验目的：通过练习，了解示波器的原理，学会双踪示波器的使用，并观察利萨如图，学会用利萨如图测量未知信号源频率，研究方波、三角波和尖脉冲之间的关系。
用共振电路测量未知电感值。
二、实验仪器：双踪示波器、函数信号发生器、未知信号源、电容、电感、电阻箱、变压器三、实验步骤：1．调节示波器至工作状态；2．观测波形：用示波器观察多波形信号发生器输出的正弦波、方波、三角波、尖脉冲波形，并测出正弦波输出幅度的有效值，方波幅度的峰峰值，三角波的周期，尖脉冲的频率。
在记录纸上画下相应波形并记录原始数据。
3．观察利萨如图形：将自制信号源和函数信号发生器的正弦波信号分别输入到示波器的两个输入端，调出频率比为1:2或1:1的利萨如图形，并由此定出自制信号源正弦波信号的频率4．根据电容充放电原理，研究方波与三角波、尖脉冲之间的关系(1)从电容器的充放电波形到三角波：电路图如右，用函数信号发生器输出方波u(峰峰值约5V，f=1000Hz),加在RC电路上。
R=10kΩ,C≈0.01μF。
用示波器同时观察u和u C的波形。
然后缓慢提高方波u的频率，观看u C的波形变化及幅度变化情况，记录变化规律及变化前后的频率，电阻及电容等参数，并分析其原因。
或者固定u的频率（1kHz）,将R数值由小变大，作同样观测。
(2)尖脉冲产生的原理研究：如右图连接电路，将方波加在RC回路上，当电阻R较idt,i≈小，其上压降u R≪u C时，u≈1CC du,观察R的电压u R=Ri=RC du dt，它是udt的微分，若u是方波，则u R是尖脉冲。
用示波器同时观察u和u R的波形。
注意R和C的数值都要小。
取C≈0.01μF,R=200Ω,方波信号频率f=1kHz，改变f或R，观察波形变化。
关于热机的思考

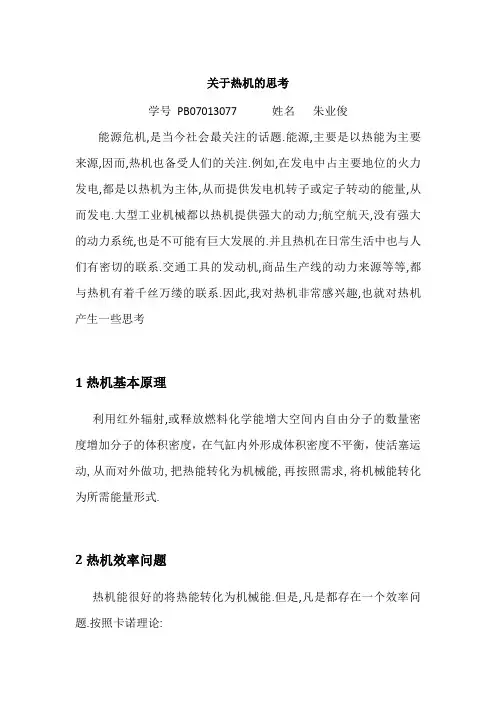

关于热机的思考学号PB07013077 姓名朱业俊能源危机,是当今社会最关注的话题.能源,主要是以热能为主要来源,因而,热机也备受人们的关注.例如,在发电中占主要地位的火力发电,都是以热机为主体,从而提供发电机转子或定子转动的能量,从而发电.大型工业机械都以热机提供强大的动力;航空航天,没有强大的动力系统,也是不可能有巨大发展的.并且热机在日常生活中也与人们有密切的联系.交通工具的发动机,商品生产线的动力来源等等,都与热机有着千丝万缕的联系.因此,我对热机非常感兴趣,也就对热机产生一些思考1热机基本原理利用红外辐射,或释放燃料化学能增大空间内自由分子的数量密度增加分子的体积密度，在气缸内外形成体积密度不平衡，使活塞运动,从而对外做功,把热能转化为机械能,再按照需求,将机械能转化为所需能量形式.2热机效率问题热机能很好的将热能转化为机械能.但是,凡是都存在一个效率问题.按照卡诺理论:热机效率的极大值为211/T T η=-其中,1T 为高温热源的温度, 2T 为低温热源的温度.为了提高效率,则必须尽量提高高温热源温度,降低低温热源的温度.如果要将热机效率提高到一定程度,就必须花费相当的代价.就现代工业来看,虽然经过了科技改革,热机效率也提高了许多,但是能源的浪费也是相当严重的.最明显的一点,高温工业废水,废气被随意的倾泻到自然中.大量的能量被白白浪费了.正如课堂上讲的,每消耗一部分能量,就会增加一部分熵,从而使能量的”品质”降低.由于,我们现在正处于一个能源紧缺的时段,所以更需要以高效率利用高品质的能量.并且,对于各种品质的能量合理使用,充分发挥每一份能量3我所关注的新型动力来源------热泵我认为更好地利用能源主要有两个方面:1提高能量的使用效率2减少浪费,充分使用.对于前者,世界认识得都很早,但是对于后者,我认为却是认识得不够的.自从了解到了” 热泵”这一新的概念,我就一直很关注对于后者的技术发展.一直在考虑:废水废纸都能回收利用, 能量能回收吗?我想,正因为这样才产生了节约能源，回收低温废热的热泵 热泵原理:在自然界中，水总由高处流向低处，热量也总是从高温传向低温。
固体比热容测量 (2)
试验名称: 固体比热容的测量试验目的:比热容是单位质量的物质升高（或降低）单位温度所吸收（或放出）的热量。
交换是难免的。
因此要努力创造一个热力学孤立体系，同时对实验过程中的其他吸热、散热做出校正，尽量使二者相抵消，以提高实验的精度。
实验原理 1混合法测比热容设一个热力学孤立体系中有n 种物质，其质量分别为m i ，比热容为c i （i=1,2,…,n ）。
开始时体系处于平衡态，温度为CT 1，与外界发生热量交换后又达到新的平衡态，温度为T 2。
若体系中无化学反应或相变发生，则该体系获得（或放出）的热量为))(...(122211T T c m c m c m Q n n -+++= （1）假设量热器和搅拌器的质量为m 1，比热容为c 1，开始时量热器与其内质量为m 的水具有共同温度T 1，把质量为m x 的待测物加热到T ’后放入量热器内，最后这一系统达到热平衡，终温为T 2。
如果忽略实验过程中对外界的散热或吸热，则有))(0.2()'(1231112T T cm K VJ c m mc T T c m x x -⋅⋅++=--- （2） 式中c 为水的比热容。
310.2--⋅⋅cm K VJ 代表温度计的热容量，其中V 是温度计浸入到水中的体积。
2.系统误差的修正（1） 要尽量减少与外界的热量交换，使系统近似孤立体系。
（2） 采取补偿措施，就是在被测物体放入量热器之前，先使量热器与水的初始温度低于室温，但避免在量热器外生成凝结水滴。
先估算，使初始温度与室温的温差与混合后末温高出室温的温度大体相等。
这样混和前量热器从外界吸热与混合后向外界放热大体相等，极大地降低了系统误差。
（3） 缩短操作时间，将被测物体从沸水中取出，然后倒入量热器筒中并盖好的整个过程，动作要快而不乱，减少热量的损失。
（4）严防有水附着在量热筒外面，以免水蒸发时带走过多的热量。
（5）沸点的校正。
（6）在采取以上措施后，散热的影响仍难以完全避免。
热导系数的测量 (2)

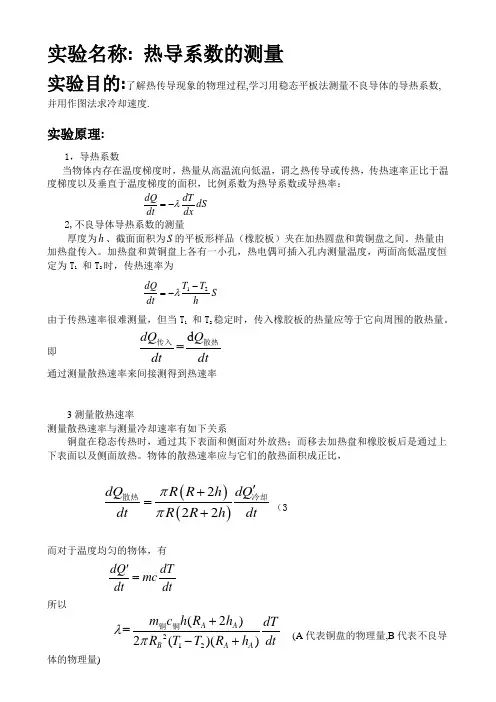

实验名称: 热导系数的测量实验目的:了解热传导现象的物理过程,学习用稳态平板法测量不良导体的导热系数,并用作图法求冷却速度.实验原理:1，导热系数当物体内存在温度梯度时，热量从高温流向低温，谓之热传导或传热，传热速率正比于温度梯度以及垂直于温度梯度的面积，比例系数为热导系数或导热率：dS dxdTdt dQ λ-=2,不良导体导热系数的测量厚度为h 、截面面积为S 的平板形样品（橡胶板）夹在加热圆盘和黄铜盘之间。
热量由加热盘传入。
加热盘和黄铜盘上各有一小孔，热电偶可插入孔内测量温度，两面高低温度恒定为T 1 和T 2时，传热速率为S h T T dtdQ21--=λ由于传热速率很难测量，但当T 1 和T 2稳定时，传入橡胶板的热量应等于它向周围的散热量。
即d =dQ Q dtdt传入散热通过测量散热速率来间接测得到热速率3测量散热速率 测量散热速率与测量冷却速率有如下关系铜盘在稳态传热时，通过其下表面和侧面对外放热；而移去加热盘和橡胶板后是通过上下表面以及侧面放热。
物体的散热速率应与它们的散热面积成正比，()()222dQ R R h dQ dtR R h dt ππ'+=+散热冷却（3而对于温度均匀的物体，有dQ dTmcdtdt '=所以212(2)=2()()A A B A A m c h R h dT R T T R h dtλπ+-+铜铜 (A 代表铜盘的物理量,B 代表不良导体的物理量)实验记录试验仪器及规格游标卡尺 量程 150mm 精度 0.02mm 秒表 毫伏电压表0.3709/.C kJ kg k =铜室温 26.3℃测量铜盘A 与样品B 的物理规格 A 盘的直径A DA 盘的厚度A hA 盘的质量1151.5m g =铜B 盘的直径B DB 盘的厚度B h测量温度变化 热电压差纪录寻找平衡温度稳态温度14.23T mV=22.74T mV=数据处理(一) A盘的直径ADAD=13.209cm标准差0.001 cmσ=A类不确定度为a 0.95U 3.180.002t cm ==⨯= P 0.95≥B类不确定度为0.951.960.002b bU k cm C ∆=== P 0.95≥ 误差合成0.003A D U cm==P 0.95≥测量结果()13.2090.003A D cm =± P 0.95≥(二)A 盘的厚度A hA =1.046cm h标准差0.002 cm σ= A类不确定度为a 0.950.002U 3.180.003t cm ==⨯= P 0.95≥B类不确定度为0.951.960.002b bU k cm C ∆=== P 0.95≥ 误差合成0.004A D U cm==P 0.95≥测量结果()1.0460.004A h cm =± P 0.95≥(三) B 盘的直径B DB =13.035cm D标准差0.002 cm σ=A类不确定度为a 0.95U 3.180.003t cm ==⨯= P 0.95≥B类不确定度为0.950.0021.960.002b b U k cm C ∆=== P 0.95≥误差合成0.004A D U cm==P 0.95≥测量结果()13.0350.004B D cm =± P 0.95≥(四) B 盘的厚度B hB =0.736cm h标准差0.002 cm σ=A类不确定度为a0.950.002U 3.180.003t cm ==⨯= P 0.95≥B类不确定度为0.951.960.002b b U k cm C ∆=== P 0.95≥ 误差合成0.004A D U cm==P 0.95≥测量结果()0.7360.004B D cm =± P 0.95≥(五)寻找稳态热电压由实验数据记录,在30至38分钟之间,热电压变化小于0.03mV,所以认为此时已经热传导平衡.读出稳态热电压的值稳态温度1 4.23T mV=2 2.74T mV=(六)寻找冷却速度选取在稳态热电压上下各6个数据作图拟合,线性回归计算散热速率dT dt作图拟合如下由拟合直线方程斜率知,在稳态温度下,散热速率为 3(1.360.02)10/dTmV s dt-=±⨯ P 0.68≥由扩展误差的公式,在P 0.95≥时的误差为30.950.6820.0410/mV s σσ-=⨯=⨯ P 0.95≥所以3(1.360.04)10/dTmV s dt-=±⨯ P 0.95≥(七)A 盘的质量误差估计因为给出的圆盘质量为1151.5m g=铜,估计是用最小分度为0.1g 的天平测量的.所以直接用B 类不确定度直接代替它的误差. B 类不确定度为0.950.11.960.13b bU k g C ∆==⨯≈ P 0.95≥1001502002503003504004505002.52.62.72.82.93.0/ t s时间2/T m V<0.00010.680.110.033b b U k g C ∆==⨯=P 0.68≥(如果只保留一位小数,则为零) 所以(1151.50.1)m g=±铜 P 0.95≥(1151.50.03)m g=±铜 P 0.68≥测量结果 由公式212(/22)=2(/2)()(/2)A A B A A m c h D h dTD T T D h dtλπ+-+铜铜得-1110.122W ..m K λ--=误差处理取对数12ln ln ln(/8)ln ln(/22)ln()2ln ln()ln(/2)B A A B A A dTm c h D h D T T D h dtλπ=+++++----+铜铜求全微分,将12()T T -项作为常数项()1112122/22/2/22/2()B B A AB A A A A A A A A B dT m h D dt D h dT m h D h D h D h D h D dtλλ∆∆⎛⎫⎛⎫∆∆∆=++-∆+-∆+- ⎪ ⎪++++⎝⎭⎝⎭铜铜 求平方和2222222()1112122/22/2/22/2()B B A A B A A A A A A A A B dT m h D dt D h dT m h D h D h D h D h D dt λλ⎛⎫∆ ⎪⎛⎫⎛⎫⎛⎫∆⎛⎫⎛⎫⎛⎫⎛⎫∆∆∆⎛⎫=++-∆+-∆+- ⎪ ⎪ ⎪ ⎪ ⎪ ⎪ ⎪ ⎪ ⎪ ⎪ ⎪++++⎝⎭⎝⎭⎝⎭⎝⎭⎝⎭⎝⎭⎝⎭⎝⎭ ⎪⎝⎭铜铜解得0.016λλ∆=所以1110.002W m Kλ---∆=最终结果111(0.1220.002)W m Kλ---=±结果分析:与其他同学的试验结果相比,有较大的出入. 比对试验数据,导致结果出入的主要原因在于12T T -.原因可能如下:铜盘与样品的接触不理想,导致有空气传热,影响热导系数的计算.也可能是因为我的试验样品与其他同学不同.也有可能热电偶在实验过程中有问题.实验思考在将1T 升到3.3mV 后,让其自然平衡时, 1T 先降低到3.26mV 然后才继续上升.猜测这是因为加热盘先将热量传给样品,但是由于此时加热功率降低了,所以先温度减低.在样品与加热盘的温差越来越小后,加热盘输入热功率大于输出热功率,所以温度上升.思考题1 试验中产生误差的主要因素答:主要因素有 测量误差,样品本身的结构不均匀,样品与铜盘的接触面不均,有空隙,导致有空气导热,影响测量值.2傅里叶公式传热率是难测准的量,本试验如何避开这一难题.答:本试验中用稳态温度附近的温度随时间的变化的平均值代替稳态温度时的瞬时散热率.这样就容易得多了.姓名 朱业俊 学号 PB07013077。
数字万用表设计试验实验报告
实验名称: 数字万用表设计性实验讲义 实验目的:掌握数字万用表的工作原理、组成和特性掌握数字万用表的校准方法和使用方法 掌握分压及分流电路的连接和计算了解整流滤波电路和过压过流保护电路的功用实验原理:1数字万用表的组成2设计组装多量程直流电压表采用串联电阻分压得原理,将最大电压为200mv 的表头量程扩大.其中20V 量程缩放比例为34512345100k0.0110M R R R R R R R R ++==++++这样,就扩大了量程.2设计组装多量程交流电压表因为是测量交流电压,所以在测量直流电压的基础之上加入AC-DC 整流滤波电路.测量的是交流电压的有效值. 其他测量电路与直流电压测量电路相同试验记录 实验一制作多量程直流数字电压表并作校准曲线 实验步骤1连接小数点与对应量程相连 2连接参考电压 3连接分压电路4调节电位器,输出150~200 mv 的电压(0.5mV 误差),使组装表与标准表对同一电压显示相同.校准曲线如下020406080100120140160180200-0.10-0.050.000.050.10标准表 读数与组装表读数的差 值 m V组装表读数 mV交流电直流电 图（８）AC-DC 变换器原理简图实验二制作多量程交流数字电压表并作校准曲线1采用多量程直流数字电压表,并且加入AC-DC 电路2调节电位器,输出0~2V 的电压(50mV 误差),使组装表与标准表对同一电压显示相同. 3校准测量,与记录及校准曲线的绘制校准曲线如下:接线总结1先接公共的部分,及表头,小数点部分,再接其他部分;2接地线时,最好用黑线,就不会出现实验时将地线与有电位的线接在一起. 3先用标准表测量引入电压,再进行试验,避免烧毁表头.朱业俊 学号 PB07013077-0.015-0.010-0.0050.0000.0050.0100.0150.0200.025标准表与组装表读数差值 V 标注表读数V。
示波器测时间 (2)
实验报告院系：工院13系07级 姓名：龙林爽 日期：2008-5-14 学号：PB07013075实验题目：用示波器测量时间实验目的：了解示波器的基本原理和结构，学习使用示波器观察波形和测量信号周期及其时间参数。
实验器材：示波器实验内容:一、用X 轴的时基测信号的时间参数（1由公式 y T =⨯时基单位波形厘米数 得：1230.110.0 1.000.2 5.0 1.000.5 2.0 1.00T ms T ms T ms=⨯==⨯==⨯= 1231.003T T T T ms ++∴== 用时基为0.1ms/cm 的时基测出的最准确。
因为，周期一定时，时基越小，波形越长，在屏幕上的图形越长，在数格子的时候也越精确。
（2）选择信号发生器的对称方波接Y 输入，改变信号频率、时基，测量对应频率的厘米数、周期和频率。
由公式 y T =⨯时基单位波形厘米数 f =得示波器测量的对应频率为求出斜率k=0.995。
由图象可知，示波器测量的频率和信号发生器的输出频率呈线形关系，并且示波器测量出的频率和输出频率大体相等，说明测量比较准确。
（3）选择信号发生器的非对称方波接y 轴，测量各频率时的周期和正波的宽度频率（Hz ） 200 500 1k 2k 5k 10k 20k 时基（ms ） 1 0.5 0.2 0.1 0.05 0.02 0.01 周期厘米数（cm ） 4.9 4.0 5.0 5.0 4.0 5.0 5.0 正波宽度厘米数（cm ）3.83.24.04.03.24.03.9由公式 y T =⨯时基单位波形厘米数 f T=得示波器测量的对应频率为 周期（ms ） 4.90 2.00 1.00 0.500.20 0.10 0.05 频率（Hz ）204.08 500.001000.002000.005000.0010000.0020000.00求出斜率k= 0.99993（4）选择信号发生器的输出为三角波，测量各个频率时的上升时间、下降时间及周期。
示波器测量总结报告
示波器测量总结报告示波器测量总结报告一、引言示波器是一种用于显示与时间相关的电信号的仪器。
其主要原理是基于阿基米德的叠加法则（叠加规律）和叠加共振法则（超前量等效电路）。
通过示波器，可以直观地观察到各种电信号的形态、幅度、频率等特征，对于电路的测试、故障排查等工作具有非常重要的作用。
二、测量目的本次实验的目的是熟悉示波器的基本操作，掌握使用示波器测量电压、电流和频率的方法，并且体验不同信号形态对示波器显示的影响。
三、实验过程1. 连接示波器：按照实验指导书的要求，正确连接示波器，保证电路接线正确。
2. 设置示波器参数：根据实验要求，设置示波器的观测通道、垂直、水平放大倍数，以及触发方式等参数。
3. 调整示波器触发：根据信号的特点，调整示波器的触发位置和触发电平，以获得稳定的信号显示。
4. 观察并记录数据：观察示波器屏幕上的信号波形，测量并记录电压、电流、频率等数据。
5. 分析结果：根据实验要求，对实验数据进行分析，计算并比较不同信号波形的特性。
四、实验结果通过实验，我们得到了以下结果：1. 电压测量：示波器可以准确地测量不同电压信号的幅值，并显示在屏幕上。
我们发现，通过调整示波器的垂直放大倍数，可以获得更清晰的波形。
2. 频率测量：示波器可以测量连续信号的频率，并显示在屏幕上。
通过调整示波器的水平放大倍数和水平位置，可以获得适合观察的波形。
3. 信号波形影响：不同信号波形（如正弦波、方波、三角波等）对示波器的显示影响差异较大。
比如，方波信号在示波器上显示为一系列的脉冲，而正弦波则显示为平滑的曲线。
五、实验总结通过本次实验，我们深入了解了示波器的基本原理和操作方法。
我们通过调整示波器的参数，成功地测量了电压、电流和频率等信号特征，并观察到不同信号波形对示波器显示的影响。
在实验中，我们注意到了示波器的触发位置和触发电平的重要性，通过合理调整触发参数，可以获得更稳定、清晰的信号显示。
六、存在的问题与改进方案在实验过程中，我们发现一些问题：1. 示波器的操作不够熟练，需要更多的练习才能掌握其高级功能。
示波器测量时间 - 复制 (2)
试验名称 :用示波器测量时间试验目的: 本实验的目的是了解示波器的基本原理和结构，学习使用示波器观察波形和测量信号周期及其时间参数。
实验原理1．示波器的基本结构示波器的结构如图3.2.2-1所示，由示波管（又称阴极射线管）、放大系统、衰减系统、扫描和同步系统及电源等部分组成。
示波管是示波器的基本构件，它由电子枪、偏转板和荧光屏三部分组成.电子枪是示波管的核心部分，它由阴极、栅极和阳极构成。
（1） 阴极——阴极的射线源：（2） 栅极——辉度控制：由第一栅极G 1（又称控制级）和第二栅极G 2（又称前加速级）构成， （3） 第一阳极——聚焦： （4） 第二阳极——电子的加速：（5） 偏转板：由两对相互垂直的金属板构成，在两对金属板上分别加以直流电压，以控制电子束的位置，适当调节这个电压值可以把光点或波形移到荧光屏的中间部位。
（6） 荧光屏：荧光屏（P ）上面涂有硅酸锌、钨酸镉、钨酸钙等磷光物质，能在高能电子的轰击下发光。
余辉使我们能在屏上观察到光点的连续轨迹。
自阴极发射的电子束，经过第一栅极（G 1）、第二栅极（G 2）、第一阳极（A 1）、第二阳极（A 2）的加速和聚焦后，形成一个细电子束。
垂直偏转板（常称y 轴）及水平偏转板（常称x 轴）所形成的二维电场，使电子束发生位移，位移的大小，与y 偏转板及x 偏转板上所加的电压有关：yy y y D V V S y == xxx x D V V S x == ( 1) 式（1）中的S y 和D y 为y 轴偏转板的偏转灵敏度和偏转因数，S x 和D x 为x 轴偏转板的偏转灵敏度和偏转因数。
它们均与偏转板的参数有关，是示波器的主要技术指标之一。
2．示波器显示波形的原理由式（1），y 轴或x 轴的位移与所加电压有关。
如图3.2.2-3，在x 轴偏转板上加一个随时间t 按一定比例增加的电压V x ，光点从A 点向B 点移动。
V x 周期性变化（此种变化称为锯齿波），并且由于发光物质的特殊性使光迹有一定保留时间（由荧光屏的发光物质而定），于是就得到一条“扫描线”，称为时间基线。
朱军示波器的使用与波形分析系列讲座
