P91厚壁管焊制三通裂纹分析与控制

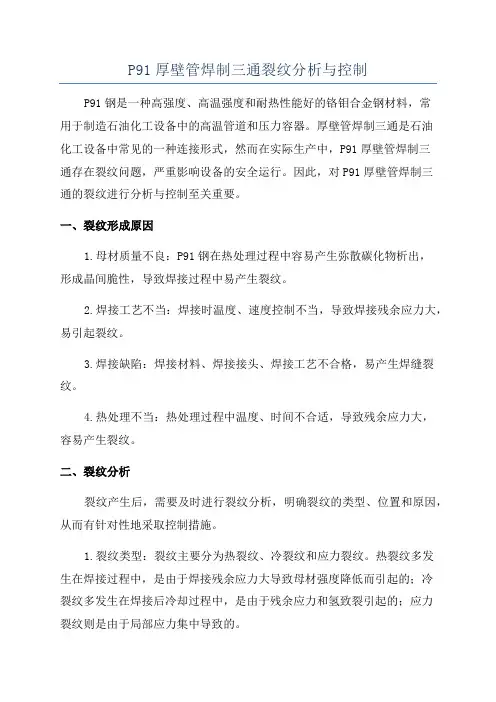

P91厚壁管焊制三通裂纹分析与控制P91钢是一种高强度、高温强度和耐热性能好的铬钼合金钢材料，常用于制造石油化工设备中的高温管道和压力容器。
厚壁管焊制三通是石油化工设备中常见的一种连接形式，然而在实际生产中，P91厚壁管焊制三通存在裂纹问题，严重影响设备的安全运行。
因此，对P91厚壁管焊制三通的裂纹进行分析与控制至关重要。
一、裂纹形成原因1.母材质量不良：P91钢在热处理过程中容易产生弥散碳化物析出，形成晶间脆性，导致焊接过程中易产生裂纹。
2.焊接工艺不当：焊接时温度、速度控制不当，导致焊接残余应力大，易引起裂纹。
3.焊接缺陷：焊接材料、焊接接头、焊接工艺不合格，易产生焊缝裂纹。
4.热处理不当：热处理过程中温度、时间不合适，导致残余应力大，容易产生裂纹。
二、裂纹分析裂纹产生后，需要及时进行裂纹分析，明确裂纹的类型、位置和原因，从而有针对性地采取控制措施。
1.裂纹类型：裂纹主要分为热裂纹、冷裂纹和应力裂纹。
热裂纹多发生在焊接过程中，是由于焊接残余应力大导致母材强度降低而引起的；冷裂纹多发生在焊接后冷却过程中，是由于残余应力和氢致裂引起的；应力裂纹则是由于局部应力集中导致的。
2.裂纹位置：裂纹通常发生在焊接接头、焊缝和母材连接处，因此在焊接前需要对焊接部位进行仔细检查，确保无缺陷。
3.裂纹原因：通过对裂纹形态和分布进行分析，可以确定裂纹的产生原因，例如是否是由于焊接温度过高、速度过快或焊接材料不合格等引起的。
三、裂纹控制1.选择优质母材：母材质量直接影响焊接质量，采购P91钢时要选择质量好、无瑕疵的母材。
2.优化焊接工艺：控制焊接时的温度、速度和焊接参数，减小焊接残余应力，避免产生裂纹。
3.严格焊接工艺控制：对焊接材料、焊接接头和焊接工艺进行严格控制，确保焊接质量达标。
4.合理热处理：进行合理的热处理，减小焊接残余应力，避免裂纹的产生。
5.检测监控：在焊接完成后进行裂纹检测，及时发现并处理裂纹，确保设备安全运行。
裂纹原因分析报告
裂纹原因分析报告1. 背景介绍裂纹是物体表面或内部出现的细微断裂，可能会导致物体的破坏或失效。
在工程领域中，对于裂纹的原因分析十分重要，以便采取适当的措施来预防和修复裂纹。
本文将通过一系列步骤，对裂纹的原因进行分析，并提供解决方案。
2. 数据收集在进行裂纹原因分析之前，需要收集相关的数据和信息。
这些数据可以包括物体的历史记录、使用环境、操作条件、材料特性等。
通过收集充分的数据，可以更好地理解裂纹形成的背景和条件。
3. 观察和检测观察和检测是裂纹原因分析的关键步骤之一。
需要对物体进行仔细的观察，并使用适当的检测工具来检测裂纹的形态和位置。
这可能包括使用显微镜、探伤仪器或其他非破坏性检测方法。
4. 裂纹形态分析在观察和检测的基础上，对裂纹的形态进行分析。
裂纹的形态可以提供有关裂纹的起源和扩展方式的重要线索。
需要注意裂纹的长度、深度、形状以及是否存在支裂纹等特征。
5. 材料分析裂纹的形成和扩展通常与材料的性质和特性有关。
在这一步骤中，需要对裂纹周围的材料进行分析。
可以对材料的组成、硬度、强度等进行测试，以确定是否存在材料缺陷或异常。
6. 应力分析裂纹的形成和扩展与物体所受的应力有关。
在这一步骤中，需要对物体受力情况进行分析。
可以使用有限元分析等方法，计算和模拟物体在不同应力条件下的行为，以确定裂纹可能的起因。
7. 环境分析物体所处的环境条件也可能对裂纹的形成起到一定的影响。
在环境分析中，需要考虑温度、湿度、腐蚀性物质等因素。
通过分析物体所处的环境条件，可以确定裂纹形成的环境因素。
8. 结果总结通过以上步骤的分析，可以得出裂纹形成的可能原因。
根据分析结果，可以制定相应的解决方案。
可能的解决方案包括材料更换、改变使用条件、增加支撑结构等。
9. 结论裂纹原因分析是预防和修复裂纹的重要步骤。
通过收集数据、观察和检测、裂纹形态分析、材料分析、应力分析和环境分析等步骤，可以找到裂纹形成的原因，并采取相应的措施来解决问题。
墙面抹灰裂纹原因分析防治措施
墙面抹灰裂纹原因分析防治措施首先，墙面抹灰裂纹的原因可能是建筑材料的问题。
建筑材料质量不过关，如砌块、砂浆、涂料等质量不良，容易出现收缩、开裂等问题。
此外，如果墙面抹灰层与基层之间的胶结力不足，也会导致裂纹的出现。
因此，在墙面抹灰过程中，选择质量可靠的建筑材料，并确保墙面抹灰层与基层之间的胶结力良好非常重要。
其次，施工问题也是墙面抹灰裂纹的常见原因之一、施工环境不规范、施工操作不当等因素都可能导致裂纹的出现。
例如，墙面抹灰层的厚度一般应在5mm-10mm之间，过厚容易开裂；如果施工时墙面未充分湿润或墙体表面存在油污等不洁物，也会影响墙面抹灰层与基层的胶结力。
因此，施工过程中需要注意施工环境的准备和要求，确保施工操作规范。
此外，房屋使用和保养方面的原因也会导致墙面抹灰裂纹的出现。
例如，房屋暴露在恶劣的天气环境中，如高温、低温、湿度变化大等，会引起墙面材料的膨胀和收缩，从而产生裂纹。
另外，若墙面长期受到冲击、挤压等外力，也会导致墙面抹灰层的破坏和裂纹的产生。
因此，在使用和保养房屋时，要注意控制环境湿度、避免墙面受到外力冲击。
接下来，针对墙面抹灰裂纹问题，可以采取以下防治措施。
首先，对于建筑材料问题造成的裂纹，应选择质量可靠的建筑材料，并在施工前进行质量检测，确保建筑材料符合标准要求，以减少裂纹的产生。
其次，加强施工管理和施工操作规范。
施工前应充分准备施工环境，确保墙体表面洁净、湿润，并加强墙面抹灰层的胶结力，以提高墙面的抗裂能力。
同时，注重房屋的使用和保养。
应保持室内环境湿度适宜，防止墙面长时间暴露在高温、低温等恶劣环境中。
另外，避免墙面受到冲击、挤压等外力，定期检查墙面情况，及时采取维修措施，避免裂纹进一步扩大。
总之，墙面抹灰裂纹的原因是多方面的，如建筑材料问题、施工问题以及房屋使用和保养等。
为了解决这个问题，我们需要分析裂纹产生的原因，并采取相应的防治措施，从而保持墙面的整洁和稳定。
焊接裂纹的分析与处理
焊接裂纹的分析与处理焊接裂纹是焊接过程中常见的缺陷之一，它会降低焊接接头的强度和韧性，影响焊接工件的使用性能。
因此，对于焊接裂纹的分析和处理具有重要意义。
本文将从焊接裂纹的成因、检测方法、分析原因以及处理方法等方面进行综合讨论。
首先，焊接裂纹的成因可以归纳为以下几个方面：1.焊接材料的选择不当：焊接底材和填料材料的化学成分或力学性能不匹配，导致焊接接头受到内应力的影响而产生裂纹。
2.焊接过程中的温度变化：焊接过程中，由于热影响区的温度变化不均匀，会产生焊接接头内部的残余应力，从而造成裂纹。
3.焊接过程中的应力集中：焊接过程中，焊接接头处于高应力状态，如角焊接、搭接焊接等，容易造成应力集中，进而引发裂纹。
4.焊接过程中的焊接变形：焊接过程中，由于热变形和收缩的不均匀性，焊接接头可能会受到大的应力而产生裂纹。
其次，对焊接裂纹的检测方法有以下几种：1.可视检测法：用肉眼观察焊接接头表面是否有裂纹存在。
这种方法简单直观，但只能检测到较大的裂纹。
2.超声波检测法：通过超声波探测仪将超声波传递到焊接接头内部，根据超声波的传播和反射来判断是否存在裂纹。
这种方法可以检测到较小的裂纹，并且可以定量评估裂纹的大小和位置。
3.X射线检测法：通过X射线透射和X射线照相来检测焊接接头内部的裂纹。
这种方法可以检测到较小的裂纹，并且可以清晰地显示裂纹的形状和位置。
4.磁粉检测法：在焊接接头表面涂覆磁粉，通过观察磁粉的分布情况来判断是否存在裂纹。
这种方法适用于表面裂纹的检测。
然后，对焊接裂纹的分析原因可以采取以下步骤：1.裂纹形态分析：观察裂纹的形态，包括长度、宽度、走向等，可以初步判断裂纹的类型和可能的成因。
2.组织分析：通过金相显微镜观察焊接接头的组织结构，判断是否存在组织非均匀性或显微缺陷等。
3.应力分析：通过有限元分析或应力测试仪器测量焊接接头的应力分布，查找可能存在的应力集中区域。
4.化学成分分析：通过光谱分析或化学分析方法来检测焊接材料中的化学成分是否合格。
裂纹原因分析报告
裂纹原因分析报告1. 引言本报告旨在对裂纹产生的原因进行分析和解释。
通过对裂纹的形成机制、材料特性、工艺参数等方面的研究，对裂纹的产生原因进行归纳总结，并提供相应的解决方案。
2. 裂纹的定义裂纹是指材料中的断裂缝隙，通常由于外部力、热膨胀或其他因素引起。
裂纹的存在对材料的性能和使用寿命都会产生重大影响，因此对裂纹的原因进行深入研究具有重要意义。
3. 裂纹的分类根据裂纹的形态和产生原因，裂纹可以分为以下几种类型：3.1 表面裂纹表面裂纹是指在材料表面形成的裂纹，通常由于外部力或疲劳等因素引起。
表面裂纹的主要特点是易被观察到，并且对材料的疲劳寿命影响较大。
3.2 内部裂纹内部裂纹是指在材料内部形成的裂纹，通常由于材料内部的缺陷或应力集中等因素引起。
内部裂纹的存在对材料的强度和韧性产生较大影响。
3.3 焊接裂纹焊接裂纹是指在焊接过程中产生的裂纹，通常由于焊接材料和基材的热膨胀系数不匹配或焊接过程中的应力集中等因素引起。
焊接裂纹的存在对焊接接头的强度和密封性产生重要影响。
4. 裂纹产生的原因裂纹产生的原因复杂多样，以下列举了几个常见的原因：4.1 材料特性材料的特性是裂纹产生的重要原因之一。
例如，材料的强度、韧性、热膨胀系数等特性会直接影响裂纹的形成和扩展。
如果材料强度较低或韧性较差，则裂纹很容易形成并扩展。
4.2 外部力外部力是裂纹产生的常见原因之一。
当材料受到外部力的作用时，会产生应力集中，从而导致裂纹的形成。
例如，弯曲、拉伸、压缩等外部力都可能引起裂纹的产生。
4.3 工艺参数工艺参数是影响裂纹产生的重要因素之一。
例如，焊接过程中的温度、焊接速度、焊接压力等参数都会对焊接接头的质量产生重要影响。
如果工艺参数设置不当，就会导致焊接裂纹的产生。
4.4 环境条件环境条件是裂纹产生的重要因素之一。
例如，温度变化、湿度变化等环境条件的改变都可能引起材料的热膨胀或收缩，从而导致裂纹的形成。
此外，化学腐蚀等环境因素也会加速裂纹的扩展。
裂纹分析报告
裂纹分析报告概述本报告旨在对裂纹进行详细的分析和评估，旨在提供关于裂纹的形成原因、危害程度以及应对措施的全面了解。
通过对裂纹的细致观察和数据分析，可以帮助我们确定合理的修复措施，从而保证设备或结构的安全和可靠性。
背景裂纹在工业生产和日常生活中普遍存在。
裂纹的产生可能是由于外力作用、材料质量问题、设计缺陷等多种原因造成的。
如果不及时发现和处理裂纹问题，会导致设备损坏、结构弱化甚至事故的发生。
因此，对裂纹进行准确的分析和评估是非常重要的。
本报告将通过对裂纹的详细观察和数据分析，逐步解读裂纹形成的原因，并提供相应的解决方案。
裂纹观察与分析裂纹特征对于有裂纹现象的物体，首先需要观察裂纹的特征，并进行准确的记录。
裂纹的特征描述通常应包括以下内容：•裂纹的长度、宽度、深度等尺寸参数；•裂纹的形状，例如直线裂纹、弧形裂纹、分支裂纹等；•裂纹的分布情况，例如集中分布、扩散分布等；•裂纹的起始位置和延伸方向，判断裂纹的成因。
裂纹起因分析裂纹的起因分析是对裂纹形成原因的推测和评估。
有助于识别和排除引起裂纹形成的潜在因素。
裂纹的起因分析通常涉及以下内容：1.外力作用：观察是否有外力作用对物体产生的变形或应力集中现象，例如冲击、震动、扭曲等。
2.材料质量问题：检查原材料是否存在缺陷、杂质或不均匀性等问题。
3.加工工艺：检查制造或加工过程中是否存在质量控制不严、误操作等问题。
4.环境条件：评估环境因素对物体的影响，例如温度、湿度、化学物质等。
通过对裂纹起因分析的综合考虑，可以初步确定裂纹的形成原因，并为后续的裂纹处理方案提供指导。
裂纹评估与危害程度裂纹评估旨在对裂纹的危害程度进行量化分析，以便确定采取何种处理措施。
通常，裂纹评估的内容包括：1.裂纹尺寸：通过测量裂纹的长度、宽度、深度等尺寸参数，判断裂纹的扩展速率和潜在威胁。
2.裂纹形态：通过对裂纹形态的观察和分析，判断裂纹的稳定性和可能的断裂位置。
3.应力状态：对裂纹周围的应力状态进行评估，例如应力集中情况、受力状态等。
开裂分析报告
开裂分析报告1. 引言开裂是指在材料或结构中出现裂纹或裂缝的现象。
开裂可能会导致材料强度下降、失去使用价值甚至发生事故。
因此，对于开裂的分析和研究具有重要意义。
本文将对开裂的原因、分类和解决方法进行分析，并提供相关案例作为参考。
2. 开裂原因开裂的原因可以分为内部因素和外部因素。
2.1 内部因素内部因素是指与材料本身的特性和结构有关的因素，主要包括以下几个方面：•缺陷：材料中的缺陷是引起开裂的主要原因之一。
常见的缺陷包括气孔、夹杂物和非金属夹杂物等。
•组织不均匀性：材料的组织不均匀性会导致应力集中，从而引起开裂。
例如，晶体结构的缺陷、晶界的错位和位错等。
•内应力：材料内部存在的应力也是导致开裂的原因之一。
内应力可以由工艺过程、热处理、冷却速率等因素引起。
2.2 外部因素外部因素是指与材料外部环境、加载条件等有关的因素，主要包括以下几个方面：•温度变化：温度的变化会导致材料的膨胀和收缩，从而引起开裂。
•湿度变化：湿度的变化会导致材料的膨胀和收缩，同时也会发生腐蚀和氧化反应，从而引起开裂。
•加载条件：过大的载荷或不均匀的加载会引起材料内部的应力集中，从而引发开裂。
3. 开裂分类根据开裂的形态和性质，开裂可分为以下几种类型：3.1 动态开裂动态开裂是指在材料或结构受到动态加载时出现的裂纹。
动态加载包括冲击、振动和爆炸等。
动态开裂的特点是裂纹扩展速度较快。
3.2 静态开裂静态开裂是指在材料或结构受到静态加载时出现的裂纹。
静态加载包括静力加载和恒定载荷等。
静态开裂的特点是裂纹扩展速度较慢。
3.3 磨损开裂磨损开裂是指材料或结构在与其他物质的接触和摩擦过程中出现的裂纹。
磨损开裂的特点是裂纹形态多样，可以呈现为刮擦、疲劳和磨耗等形式。
4. 开裂解决方法针对不同类型的开裂，可以采取不同的解决方法：•提高材料质量：通过加强材料的制造工艺和质量控制，减少内部缺陷和组织不均匀性，以提高材料的抗裂性。
•减小应力集中：通过设计合理的结构，在可能产生应力集中的位置采取措施，例如添加过渡区域、使用锥度结构等，以减小应力集中。
瓷砖来裂原因分析报告
瓷砖来裂原因分析报告
分析报告：
瓷砖裂纹的成因是一个常见的问题，可能由多种因素引起。
在分析瓷砖裂纹的原因时，我们需要考虑以下几个方面：
1. 施工问题：不正确的施工技术或施工过程中的错误可能导致瓷砖裂纹。
例如，使用不当的粘合剂或不正确的瓷砖粘结层厚度，没有正确处理基层或使用不当的找平材料，都可能导致瓷砖在使用时出现裂纹。
2. 低质量材料：瓷砖自身的质量问题也可能会导致裂纹。
低质量的瓷砖表面可能不均匀，容易受到外力的影响而发生裂纹。
此外，如果瓷砖的质量不合标准，可能会出现材料内部的隐患，使其易于裂开。
3. 温度变化：瓷砖在温度变化下会膨胀和收缩，如果没有充分考虑到瓷砖的伸缩特性，可能会导致瓷砖开裂。
特别是在户外环境或地下室等处于较极端温度变化的地方，这种问题更加明显。
4. 角度压力：角度处的压力也可能导致瓷砖开裂。
例如，当固定台阶边缘的瓷砖时，如果没有适当的支撑或放置方式，边缘处的受压力可能导致瓷砖开裂。
5. 外力冲击：外力的冲击，如重物撞击、震动或振动，也可能导致瓷砖开裂。
这可能是在使用过程中或在施工过程中发生的
意外情况。
综上所述，瓷砖开裂的原因可能是施工问题、低质量材料、温度变化、角度压力或外力冲击等多种因素的综合结果。
为了避免瓷砖开裂，重要的是采取正确的施工措施，选择高质量的瓷砖材料，并根据不同情况适当考虑伸缩性、压力和外力的影响。
模具钢淬火中的裂纹分析及解决方案
模具钢淬火中的裂纹分析及解决方案模具钢在淬火过程中容易发生裂纹问题，这会对模具的使用寿命和性能造成严重影响。
因此，进行裂纹分析并提出解决方案至关重要。
本文将围绕模具钢淬火中的裂纹问题展开讨论，包括裂纹的形成原因、常见的裂纹类型，以及相应的解决方案。
首先，淬火中裂纹的形成原因主要有以下几点：1.内应力积累：模具钢在冷却过程中会出现温度梯度，不同部位的冷却速度不一致，导致内应力积累，最终引发裂纹。
2.不均匀变形：由于模具钢的结构和尺寸复杂，淬火过程中容易产生不均匀变形，造成应力超过材料的弹性极限，从而使裂纹形成。
3.冷却速度过快：过快的冷却速度会导致模具钢表面和内部温度梯度过大，产生应力集中，从而引发裂纹。
常见的裂纹类型主要有：1.表面裂纹：表面裂纹是最常见的裂纹类型，通常由于冷却速度过快或应力集中引起。
这种裂纹通常分布在模具钢的最外层。
2.内部裂纹：内部裂纹是由于冷却速度不均匀或结构变形造成的。
这种裂纹通常分布在模具钢的内部。
针对上述裂纹问题，下面给出一些解决方案：1.控制冷却速度：合理控制冷却速度可以减少模具钢淬火过程中的热应力，降低裂纹的风险。
可以通过增加冷却介质的温度、减小冷却介质的流量或使用其他缓慢冷却方法来实现。
2.合理设计模具结构：模具的设计结构应该避免尖角和过于薄壁的部位，以减少应力集中导致的裂纹。
在可能的情况下，可以添加过渡圆角和半径，有助于减少裂纹的风险。
3.适当的预处理：通过适当的热处理工艺可以改善模具钢的力学性能和织构，减少应力集中和变形，降低裂纹的发生。
这包括应用回火、退火和正火等热处理方法。
4.使用有效的质量控制措施：在制造模具钢过程中，需要严格控制原材料的质量，以确保材料的均匀性和稳定性。
此外，必须严格控制加工中的工艺参数，以确保产品的质量。
总结起来，模具钢淬火中的裂纹问题对模具的使用寿命和性能都有很大的影响。
针对裂纹的形成原因和类型，我们可以通过控制冷却速度、合理设计模具结构、适当的预处理和使用有效的质量控制措施等方面来解决这一问题。
纯铜铆裂原因分析报告
纯铜铆裂原因分析报告摘要：纯铜铆连接是一种常见的连接方式，广泛应用于工程和制造领域。
然而，铆连接在一些情况下会出现裂纹问题，影响连接的强度和可靠性。
本报告通过实验和分析，探讨了纯铜铆裂的原因，并提出了相应的解决方案。
一、引言纯铜铆连接的优点在于具有良好的导电性和导热性，广泛应用于电子设备和工业生产中。
然而，纯铜铆连接在使用过程中可能会面临一些问题，其中最常见的是裂纹的产生。
这些裂纹可能会导致连接件的松动、断裂和使用寿命的缩短，因此对于铆连接的裂纹问题进行深入的原因分析至关重要。
二、实验步骤1. 实验样品的制备：选择纯度99.99%的铜材料，并按照标准工艺制备相应的铆接样品。
2. 铆接实验：使用常见的铆接工具进行铆接实验，并保持相同的铆接参数。
3. 裂纹分析：对裂纹样品进行显微镜观察，并测量裂纹的长度和宽度。
4. 原因分析：根据裂纹的形状、位置和实验结果，进行深入的裂纹分析。
三、裂纹原因分析根据实验观察和分析，我们得出了以下导致纯铜铆裂的几个主要原因：1. 铆接参数不当：铆接参数对于铆连接的质量至关重要。
过高或过低的铆接压力都会导致裂纹的产生。
热处理过程中温度的变化也可能引起铆裂。
2. 材料硬度差异：如果铆接材料的硬度差异较大，铆接时容易产生应力集中，导致铆裂的发生。
3. 铆接位置不合理：铆接位置对于连接件的强度也有很大的影响。
如果铆接位置选择不合理，可能会导致局部应力集中，产生裂纹。
4. 加工表面不良：加工表面的粗糙度和平整度也是影响铆连接的重要因素。
如果表面不良，会增加裂纹产生的可能性。
四、解决方案针对以上裂纹原因，我们提出了以下解决方案：1. 合理选择铆接参数：根据不同的实际应用，合理选择铆接参数，确保在一定的范围内进行铆接，避免过高或过低的铆接压力。
2. 控制材料硬度差异：在选择铆接材料时，尽量控制材料硬度的差异，避免太大的硬度悬殊。
3. 合理选择铆接位置：通过合理的设计和选择铆接位置，避免局部应力集中，减少裂纹的发生。
锻造开裂原因
锻造开裂原因
锻造开裂的原因可能有多种，以下是一些主要原因：
1. 原材料质量问题：原材料中可能存在的毛细裂纹、折叠、非金属夹杂物过多、碳化物偏析、异金属夹杂物、气泡、柱状晶体粗大、轴心晶间裂纹、粗晶环等缺陷，在锻造工序都可能引发锻造裂纹。
2. 锻造工艺不当：在锻造过程中，如果下料、加热、锻压、冷却及清理等环节出现不当操作，也可能导致锻件开裂。
3. 温度控制不当：在加热和冷却过程中，如果温度控制不当，可能导致材料内部应力过大，从而引发开裂。
4. 材料应力集中：如果锻件存在应力集中区域，如尖角、截面突变处，在应力超过材料承受能力时，可能导致开裂。
5. 锻造变形不当：如果变形速度太大，钢的塑性不足以承受形压力而引起的破裂。
6. 淬火裂纹：淬火裂纹往往是在马氏体转变开始进行后不久产生的，裂纹的分布则没有一定的规律，但一般轻易在工件的尖角、截面突变处形成。
汽轮机转子裂纹原因分析及运行安全措施
汽轮机转子裂纹原因分析及运行安全措施1.原因分析1.1轴向应力过大：汽轮机转子在运行过程中承受着巨大的轴向应力，如果应力过大或者应力分布不均匀，就可能导致转子出现裂纹。
1.2温度变化引起的热应力：汽轮机转子在运行时，温度会不断变化，而不同部分的热膨胀系数有所不同，温度变化会导致转子出现热应力，如果热应力过大，就可能导致裂纹的产生和扩展。
1.3转子的金属疲劳：汽轮机转子在长期运行过程中，受到旋转和循环载荷的作用，会引起金属疲劳，从而导致转子出现裂纹。
1.4腐蚀和侵蚀：因为运行环境的原因，汽轮机转子受到腐蚀和侵蚀的风险，这些因素会导致转子的金属结构发生变化，从而引起裂纹。
为了确保汽轮机转子的安全运行，以下是一些常用的安全措施：2.1转子材料选择：应选择具有良好的强度和耐疲劳性能的合金材料作为转子的制造材料，以减少转子出现裂纹的概率。
2.2应力分析和检测：在汽轮机转子的设计和制造过程中，应进行应力分析和检测，以确保转子的应力分布均匀，并及时发现转子上的裂纹。
2.3温度和热应力控制：通过合理的温度和热应力控制，可以减少转子的热应力，防止转子出现裂纹。
2.4润滑和冷却：合理的润滑和冷却系统可以降低转子的摩擦和热量，保持转子的温度在安全范围内，减少裂纹的产生。
2.5检修和维护：定期对汽轮机进行检修和维护是确保转子安全运行的重要手段，及时发现和修复转子上的裂纹，防止裂纹扩展。
2.6环境保护和监测：汽轮机运行的环境应保持干燥、无腐蚀性气体和化学物质，并定期进行环境监测，防止腐蚀和侵蚀导致转子裂纹的产生。
总之，汽轮机转子裂纹的产生是受到多种原因的影响，为了确保转子的运行安全，应采取适当的措施来控制转子的应力、温度和磨损，并进行定期的检修和维护工作。
混凝土裂纹形成原因分析
混凝土裂纹形成原因分析混凝土是一种常用的建筑材料，由于其优良的性能，如高强度、耐久性、防火性等，被广泛应用于建筑工程中。
但是，混凝土在使用过程中也会出现一些问题，如裂纹问题。
混凝土裂纹的形成原因是多方面的，下面将从材料、施工、环境等方面对混凝土裂纹的形成原因进行分析。
一、材料因素1.混凝土配合比不当混凝土配合比的不当会导致混凝土的强度不足或过高，从而导致混凝土的开裂。
例如，水灰比过大或过小，会导致混凝土的强度低或过高，使得混凝土易于开裂。
2.混凝土材料质量不良混凝土材料质量不良也是混凝土裂纹的重要原因之一。
例如，水泥的含水量过高或含有过多的氯离子、硫酸盐等有害物质，会导致混凝土的强度下降，易于开裂。
此外，骨料的质量也会对混凝土的强度和耐久性产生影响。
二、施工因素1.混凝土浇筑不均匀混凝土浇筑不均匀会使得混凝土的内部应力不均衡，从而造成混凝土的开裂。
例如，在混凝土浇筑过程中，振捣不足、坍落度过小、浇筑速度过快等都会导致混凝土的开裂。
2.混凝土养护不当混凝土的养护过程是影响混凝土强度和耐久性的重要因素。
如果混凝土养护不当，如养护时间太短、养护温度过低、养护湿度不足等，会导致混凝土裂纹的产生。
三、环境因素1.温度变化温度变化是造成混凝土裂纹的主要原因之一。
当混凝土受到高温或低温的影响时，会发生体积变化，从而导致混凝土的开裂。
例如，在夏季高温天气下，混凝土因为温度升高而膨胀，如果混凝土外部受到限制，就会出现开裂。
2.湿度变化湿度变化也是混凝土裂纹的重要原因之一。
例如，在潮湿的环境下，混凝土吸收了大量的水分，当水分蒸发时，混凝土会产生体积变化，从而导致混凝土的开裂。
综上所述，混凝土裂纹的形成原因是多方面的，从材料、施工、环境等方面进行分析，可以找到相应的解决方法。
在实际工程中，应该根据具体情况采取相应的措施，以尽可能地减少混凝土的开裂，提高混凝土的强度和耐久性。
裂纹原因分析报告
裂纹原因分析报告引言本文档旨在对某产品出现裂纹的原因进行深入分析和探讨。
通过对裂纹情况的观察和实验数据的收集，我们将依次分析可能导致裂纹的多个因素，并提出相应的解决方案以防止裂纹的再次发生。
1. 产品背景该产品是一种用于储存液体的塑料容器，主要用途为储存饮用水。
由于其重要性和广泛的应用前景，我们公司非常关注其中可能存在的质量问题。
2. 裂纹情况分析经过市场调查和用户反馈，我们发现一部分产品在使用过程中出现了裂纹问题。
为了更全面地了解裂纹情况，我们进行了以下分析：2.1 裂纹发生位置通过统计和观察，我们发现裂纹主要发生在产品的底部和侧面。
2.2 裂纹出现时间裂纹大多在产品使用一段时间后才会出现，而非在生产过程中产生。
2.3 裂纹分布情况裂纹分布的不均匀性表明裂纹的发生与外界因素有一定关联。
3. 可能的裂纹原因分析通过对裂纹情况的观察和用户反馈的整理，我们初步分析了可能导致裂纹的几个因素：3.1 塑料材料质量不良经过实验和测试，我们发现部分产品使用的塑料材料存在质量问题。
这些塑料材料在高温下易发生热膨胀，导致外部压力集中，从而增加了产品出现裂纹的风险。
3.2 产品设计缺陷部分产品的设计存在一些缺陷，例如底部加工面积过小、侧面强度不足等。
这些设计缺陷使得容器在承受外界压力时容易发生变形和产生应力集中，从而导致裂纹的产生。
3.3 使用环境不合适部分用户在使用容器时选择了不适宜的环境，例如高温或低温环境。
过高的温度会增加塑料的膨胀系数，造成裂纹；而过低的温度则会导致塑料变脆，易于发生破裂。
4. 解决方案基于以上分析，我们提出以下解决方案以预防和减少产品裂纹问题的发生：4.1 优化材料选择选择质量更好的塑料材料，具有较低的热膨胀系数，以减少塑料在高温条件下的变形和裂纹问题。
4.2 改进产品设计在产品设计中考虑底部和侧面的加工面积和强度，确保其能够承受外界压力，减少应力集中的发生。
4.3 提供使用指导向用户提供使用指导，明确容器的适用温度范围，并强调不宜将容器长时间置于极端温度环境中。
墙面抹灰裂纹原因分析及预防防治措施
墙面抹灰裂纹原因分析及预防防治措施1.基层不牢固：墙面抹灰时，如果基层没有处理好或者基层材料不牢固，会导致墙面抹灰时易发生开裂。
常见的原因包括基层质量不合格、基层过于光滑、基层表面有油污等。
2.抹灰材料的选择与使用不当：墙面抹灰材料的选择直接影响着墙面的质量，如果选择的抹灰材料不合适或者使用不当，会导致墙面抹灰时容易出现裂纹。
例如，抹灰材料中添加剂比例不当、水泥水化不充分等。
3.温度变化引起的膨胀和收缩：墙面抹灰材料在干燥过程中会发生膨胀和收缩。
如果温度变化较大或者抹灰层的厚度不均匀，会导致墙面抹灰时出现裂纹。
对于墙面抹灰裂纹的预防防治措施，可以采取以下措施：1.基层处理：在施工前，要对基层进行仔细的处理，确保基层的牢固性。
可以采用刷碱性封闭剂和刷粘结剂等方法，增加基层的粘结力和防水性。
2.抹灰材料的选择和使用：选择合适的抹灰材料，并根据施工要求进行正确使用。
在使用过程中，要注意按照规定比例配制，以充分发挥材料的性能。
3.控制施工环境：在施工中要注意控制室内温度和湿度，避免墙面抹灰时过度干燥或者过度潮湿。
可以使用喷水等方法进行湿润处理，提高抹灰层的粘结强度。
4.抹灰层厚度均匀：在施工时要保证墙面抹灰层的厚度均匀，避免出现明显的厚度差异。
可以使用专用工具进行抹平或者加强抹灰层的均匀性。
5.灵活处理温度变化：在施工过程中预留伸缩缝，以允许材料在温度变化时进行膨胀和收缩。
此外，也可以使用弹性胶浆进行填缝处理，以避免裂纹的扩张。
总结起来，墙面抹灰裂纹的原因很多，预防防治措施也需有针对性。
通过基层处理、抹灰材料选择和使用、控制施工环境、抹灰层厚度均匀以及灵活处理温度变化等措施的综合应用，可以有效预防和防治墙面抹灰裂纹的发生。
陈列鞋底裂纹原因分析
陈列鞋底裂纹原因分析
鞋底裂纹的原因可能有以下几种：
1. 材料质量不佳：如果鞋底材料质量不好，可能容易受到外界因素的影响而变得干裂，导致裂纹。
2. 鞋底老化：随着使用时间的增加，鞋底材料可能会经历老化过程，变得干硬，容易产生鞋底裂纹。
3. 鞋底过度磨损：如果经常在非常粗糙的地面上行走，或者你是一个跑步或爬山爱好者，你的鞋子的鞋底经常遭受大量的磨损，可能会导致鞋底裂纹。
4. 温度变化：在极端高温或低温条件下，鞋底材料可能会因温度变化而收缩或扩张，导致鞋底产生裂纹。
总之，保持鞋子清洁、定期更换老化的鞋子、避免在过于崎岖、粗糙的地面上行走等方法，都是可以帮助减少鞋底裂纹的出现。
A234材质弯头裂纹产生的原因分析
A234材质弯头裂纹产生的原因分析
1.加工过程中的缺陷：在A234材质弯头的制造过程中，如果存在材
料中的夹杂、气孔、夹杂物、结构不均匀等缺陷，会导致材料的脆性增加，容易出现裂纹。
2.焊接工艺不当：在焊接A234材质弯头时，如果焊接参数设置不当、焊接速度过快、焊接温度过高或者焊接中出现渣滓、气孔等问题，都会导
致焊接接头质量不良，从而引起裂纹。
3.金属疲劳：A234材质弯头在长期使用过程中，受到交变载荷的作用，会导致金属疲劳的产生，从而引起裂纹的生成。
4.化学腐蚀：A234材质弯头在一些腐蚀性强的介质中使用，会导致
材料表面的腐蚀和脱层，进而引起裂纹的形成。
5.热应力：A234材质弯头在高温高压的工作环境下使用，会受到热
应力的影响，长时间的热膨胀和冷缩会造成材质的变形和内部应力的积累，从而引起裂纹。
针对以上的裂纹产生原因，可以采取一些预防措施来避免或减少裂纹
的出现：
1.严格控制材料的质量，排除材料中的缺陷，提高材料的韧性和抗拉
强度。
2.提高焊接工艺水平，确保焊接接头的质量良好，避免出现焊接缺陷。
3.控制A234材质弯头的应力和应变，避免因受到大的载荷作用而导
致疲劳断裂。
4.选择适合的防腐蚀措施，保护A234材质弯头免受化学腐蚀的影响。
5.优化A234材质弯头的设计，减少热应力的影响，避免因热应力引起的裂纹。
总的来说，裂纹的产生不仅会影响A234材质弯头的使用寿命和安全性，还会造成不必要的经济损失。
因此，对A234材质弯头的使用和维护过程中要加强监管和管理，及早发现并处理裂纹问题，确保设备的正常运行和安全使用。
屏裂分析报告
屏裂分析报告1. 引言屏幕裂纹是指手机、电视或电脑显示屏上出现的破碎、裂纹状的现象。
这种问题严重影响用户的正常使用体验，因此，对于屏幕裂纹现象的分析与处理具有重要意义。
本报告旨在分析屏裂产生的原因，并探讨可能的解决方案。
2. 屏裂原因分析2.1 物理因素屏幕裂纹通常是由物理因素导致的，常见的原因有：•外力冲击：当手机、电视或电脑受到大的外力冲击时，屏幕容易出现裂纹。
例如，当手机从高处坠落到硬地面时，屏幕会承受巨大的压力，导致裂纹的出现。
•压力集中：如果在屏幕上施加过大的压力，例如用利器刺破屏幕表面，会导致屏幕裂纹的产生。
2.2 材料缺陷屏幕在生产过程中可能存在材料缺陷，这些缺陷可能导致屏幕易碎性增加，从而容易出现裂纹。
2.3 生产工艺问题生产过程中的工艺问题也可能导致屏幕裂纹的产生，如温度控制不当、工艺流程不完善等。
3. 解决方案探讨针对屏裂问题，我们可以从以下几个方面进行改进：3.1 加强屏幕保护机制在使用手机、电视或电脑时，用户可以采取一些保护措施，以防止屏幕裂纹的发生。
例如，使用手机时可以配备保护壳和钢化玻璃贴膜，这样可以有效减轻外力对屏幕的冲击，降低屏幕裂纹的风险。
3.2 提高材料质量生产厂商可以加强对屏幕材料的质量控制，确保材料的均匀性和耐磨性。
同时，生产过程中应采取有效的检测措施，及时发现并排除可能引发裂纹的材料缺陷。
3.3 完善生产工艺生产厂商应注重工艺的改进，优化生产流程，提高工艺控制的精度和可靠性。
例如，合理控制温度和湿度，确保屏幕在加工过程中不发生热胀冷缩引起的裂纹。
3.4 加强售后服务针对屏幕裂纹问题，厂商应加强售后服务，提供更好的保修政策和服务体验。
如果屏幕裂纹是由于材料或工艺问题导致的，厂商应主动承担责任，并提供维修或更换屏幕的服务。
4. 结论屏幕裂纹是由物理因素、材料缺陷和生产工艺问题等多种因素引起的。
为了解决这一问题，我们需要加强屏幕保护、提高材料质量、完善生产工艺，并改进售后服务等方面进行改进。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
裂纹裂纹是锻压生产中常见的主要缺陷之一，通常是先形成微观裂纹，再扩展成宏观裂纹。
锻造工艺过程（包括加热和冷却）中裂纹的产生与受力情况、变形金属的组织结构、变形温度和变形速度等有关。
锻造工艺过程中除了工具给予工件的作用力之外，还有由于变形不均匀和变形速度不同引起的附加应力、由温度不均匀引起的热应力和由组织转变不同时进行而产生的组织应力。
应力状态、变形温度和变形速度是裂纹产生和扩展的外部条件；金属的组织结构是裂纹产生和扩展的内部依据。
前者是通过对金属组织及对微观机制的影响而对裂纹的发生和扩展发生作用的。
全面分析裂纹的成因应当综合地进行力学和组织的分析。
（一）形成裂纹的力学分析在外力作用下物体内各点处于一定应力状态，在不同的方位将作用不同的正应力及切应力。
裂纹的形式一般有两种：一是切断，断裂面是平行于最大切应力或最大切应变；另一种是正断，断裂面垂直于最大正应力或正应变方向。
至于材料产生何种破坏形式，主要取决于应力状态，即正应力σ与剪应力τ之比值。
也与材料所能承受的极限变形程度εmax 及γmax有关。
例如，①对于塑性材料的扭转，由于最大正应力与切应力之比σ/τ=1是剪断破坏；②对于低塑性材料，由于不能承受大的拉应变，扭转时产生45°方向开裂。
由于断面形状突然变化或试件上有尖锐缺口，将引起应力集中，应力的比值σ/τ有很大变化，例如带缺口试件拉伸σ/τ=4，这时多发生正断。
下面分析不同外力引起开裂的情况。
1.由外力直接引起的裂纹压力加工生产中，在下列一些情况，由外力作用可能引起裂纹：弯曲和校直、脆性材料镦粗、冲头扩孔、扭转、拉拔、拉伸、胀形和内翻边等，现结合几个工序说明如下。
弯曲件在校正工序中（见图3-34）由于一侧受拉应力常易引起开裂。
例如某厂锻高速钢拉刀时，工具的断面是边长相差较大的矩形，沿窄边压缩时易产生弯曲，当弯曲比较严重，随后校正时常常开裂。
镦粗时轴向虽受压应力，但与轴线成45°方向有最大剪应力。
低塑性材料镦粗时常易产生近45°方向的斜裂（见图片8-355）。
塑性好的材料镦粗时则产生纵裂，这主要是附加应力引起的。
工件的几何形状对应力分布有明显影响。
例如，拉伸试棒在缩颈形成前各处可以视为受均匀的单向拉应力，一旦形成缩颈后，缩颈表面就受三向拉应力；镦粗时也有类似的情况，只是应力的符号相反。
图3-34 拔长时表面纵向裂纹形成过程示意图图片8-355 MB2镁合金锻件表面裂纹我们曾经对图3-35所示的凹凸两种试样进行镦粗。
镦粗后在凸形的试样上出现45°剪裂（见图3-35b）。
其主要原因是由于沿表层分布的力除沿轴向对两者都有压应力外，对于凹形试件还有径向应力分量（压应力）产生，而对于凸试件则由于存在径向压应力而产生切向拉应力，前者对表层纵向开裂起阻止作用，后者对表层纵向开裂起促进作用。
生产上采用铆镦的方法锻高速钢，从力学上分析也是利用中凹的工件，使镦粗时不易出现纵裂。
另外，矩形断面毛坯在平砧下拔长时产生的对角线裂纹也是切应力引起的。
2.由附加应力及残余应力引起的裂纹压力加工生产中，大多数裂纹都是由附加应力作用产生的，附加应力主要是由两种原因引起的。
①变形不均匀；②变形时金属流速不均匀。
结合几个典型工序介绍如下：（1）由变形不均匀引起的附加应力一般材料镦粗时侧表面产生纵向裂纹，是由于表面受切向拉应力作用的结果，而这种切向拉应力是由于镦粗时变形不均匀引起的附加应力。
镦粗时中心区（Ⅱ）的变形大，而周边区（Ⅲ区）的变形较小，Ⅱ区金属向外流动时，便使Ⅲ区金属沿切向受附加拉应力（见第四章图4-1）。
拔长时，当送进量l相对于坯料的高度较小时（l＜0.5h＝，这时变形区成双鼓形，中间部分锻不透，被上下部分金属强制延伸而受拉应力（见第四章图4-12），易弓l起锻件内部横向裂纹（见图4-8d）。
这在大型锻件锻造中是常见的。
冲孔时，冲头下面的A区金属（见第四章图4-31）向外流动时，使B 区金属沿切向受附加拉应力作用，常引起表面纵向裂纹（见图4-30）。
图3-35 凹形和凸形试样镦粗时的受力情况和开裂形式（2）由流速不均引起的附加应力挤压棒材时，由于受模口摩擦阻力影响，表层金属流得慢，中部金属流动很快，外表层受拉，中部金属受压，在表层易引起横裂（见图3-36）。
附加应力在外力消除后，仍以残余应力的形式留在工件内部，这是产生延时开裂的主要原因。
如挤压后的黄铜棒，在潮湿的空气中，常由于应力腐蚀而产生开裂。
图3-36棒料挤压时的附加应力分布情况3.由温度应力及组织应力引起的裂纹当加热或冷却时由于温度不均匀造成热胀或冷缩不均匀而引起的内应力，总的规律是在降温较快（或加热较慢）处受拉应力，在降温较慢或升温较快处受压应力。
当组织转变不同时发生时，则易产生组织应力。
总的规律是每一瞬间进行增加比容的转变区受压应力，进行减少比容的转变区受拉应力。
奥氏体冷却时有马氏体转变的材料，冷却过程形成的温度应力及组织应力的分布情况如图3-37所示（图中应力都是指轴向应力）。
冷却初期工件表层温度较心部明显降低，表层的收缩趋势受到心部的阻碍，在表层产生拉应力，在心部产生与其平衡的压应力，随着冷却过程的进行，这种趋势进一步发展。
但由于心部温度高，塑性较好，还可产生微量塑性变形，以缓和这种热应力。
到了冷却后期，表层温度已接近常温，基本上不再收缩，而心部温度尚高，仍继续收缩，导致了热应力的反向，即心部由压应力转为拉应力，而表层则由拉应力转为压应力。
这种应力状态保持下来构成材料的残余应力。
组织的变化是在一定的温度区间内完成的。
当工件表层冷却至马氏体转变温度时产生体积膨胀，但由于心部仍然处于奥氏体状态，对表层的体积膨胀起牵制作用，因此表层这时受压应力。
随着冷却过程的进行，这种趋势进一步发展。
但随着心部发生马氏体转变，由于该处的体积膨胀而引起应力的松弛。
当工件继续冷却，由于心部形成的马氏体含量愈来愈多，体积膨胀也越来越大，而表层体积已不再变化，这时心部的伸长趋势受到表层的阻止作用，结果导致组织应力的反向，心部转为压应力，表层则为拉应力。
这种应力状态一直保持下来构成残余应力。
由以上所述可以看出，工件在冷却过程中所形成的热应力及组织应力在不断变化，其分布方向恰好相反，但从数量上并不能正好抵消；热应力早在高温冷却初期即产生，而淬火组织应力则在较低的温度（Ms以下）时才开始出现；冷至室温后的最终残余内应力，其大小与分布情况取决于热应力与组织应力在每一瞬时相互叠加作用的结果。
对于无同素异构转变的锻件，在锻后空冷或其它缓慢的冷却过程中，热应力通常并不引起严重后果。
虽然冷却初期温差较大，表层为拉应力（中心部分受压应力），但因温度较高，塑性较好，不致引起开裂；冷却后期温差不太大，且表层受压应力，所以也不引起开裂。
奥氏体（如 1Cr18Ni9Ti、50Mn18Cr4WN）的任何大断面锻件都可以直接空冷而不需缓冷，甚至水淬时也不产生裂纹。
图3-37 冷却过程中的温度应力和组织应力分布情况组织应力在较低温度下才开始发生，这时材料塑性较低，这是造成冷却时开裂的主要原因。
高速钢冷却裂纹（图片8-156）及马氏体不锈钢冷却裂纹（图片8-276）附近没有氧化脱碳现象也证明了这一点。
对于马氏体不锈钢即使采取一些缓冷措施，仍必须退火后才能进行酸洗，否则在腐蚀时易出现应力腐蚀开裂。
图片8-276 裂纹由表面沿晶界向晶内扩展W18Cr4V钢锻件一侧因锻后激冷形成的裂纹加热时温度分布及其变化情况与冷却时正相反，升温过程中表层温度超过心部温度，并且导热性越差，断面越大，温差也越大。
对于热应力，这时表层受压内层受拉，在受拉应力区由于温度低，塑性差有可能形成开裂。
在加热初期金属尚处于弹性状态的时候，在加热速度不变的条件下，根据计算，在圆柱体坯料轴心区沿轴向的拉应力是沿径向和切向拉应力值的两倍。
因此，加热时坯料一般是横向开裂。
加热过程中由于相变不同时进行也有组织应力发生，但这时由于温度较高，材料塑性较好，其危险程度远较冷锭快速加热时为小。
（二）形成裂纹的组织分析对裂纹的成因进行组织分析，有助于了解形成裂纹的内在原因，也是进行裂纹鉴别的客观依据。
从大量的锻件裂纹实例分析和重复试验中可以观察到，金属材料的组织和性能是否均匀，对裂纹有重要影响。
1.对组织和性能比较均匀的材料锻造过程中，首先在应力最大，先满足塑性条件的地方发生塑性变形。
在变形过程中位错沿滑移面运动，遇着障碍物，便会堆塞，并产生足够大的应力而产生裂纹，或由于位错的交互作用形成空穴、微裂，并进一步发展成宏观的裂纹。
这主要产生在变形温度较低（低于再结晶温度），或变形程度过大、变形速度过快的情况。
这种裂纹常常是穿晶或穿晶和沿晶混合的图片8-356为MB2镁合金在低于再结晶温度下变形时产生的穿晶裂纹。
但是由于高温下原子具有较高的扩散速度，有利于位元错的攀移，加速了恢复和再结晶，使变形过程中已经产生的微裂纹比较容易修复，在变形温度适宜、变形速度较慢的情况下，可以不发展为宏观的裂纹。
裂纹处的显微组织250×2.对组织和性能不均匀的材料对组织和性能不均匀的材料，裂纹通常在晶界和某些相接口发生。
这是因为锻造变形通常是在金属的等强温度以上进行的。
晶界的变形较大，而金属的晶界往往是冶金缺陷、第二相和非金属夹杂比较集中的地方。
在高温下某些材料晶界上的低熔点物质发生熔化，严重降低材料的塑性；同时，在高温下周围介质中的某些元素（硫、铜等）沿晶界向金属内扩散，引起晶界上第二相的非正常出现和晶界的弱化；另外，基体金属与某些相的接口由于两相在力学性能和理化性能上的差异结合力较弱。
锻造所用的原材料通常是不均匀的。
因此，高温锻造变形时裂纹主要沿晶界或相界发生和发展。
下面对组织和性能不均的材料，具体分析金属组织对锻造裂纹发生和发展的影响。
（1）微观裂纹的产生锻造过程中金属组织状况对微观裂纹的产生主要有下列三种情况。
1）冶金和组织缺陷处应力集中。
在原材料的冶金和组织缺陷处，如疏松、夹杂物等的尖角处，在外力作用下发生应力集中；在第二相和基体相交界处，特别是第二相的尖角处容易产生应力集中。
在应力集中处较早达到金属的屈服点，引起塑性变形，当变形量超过材料的极限变形程度和应力超过材料的极限强度时便产生微观裂纹。
图片3-19为MB15镁合金在缺陷尾端由于应力集中产生的裂纹。
2）第二相及夹杂物本身的强度低和塑性差。
第二相及夹杂物本身强度低，塑性差，受外力或微量变形时即产生开裂。
具体的有下列一些情况：①晶界为低熔点物质。
锻造过程中常见的铜脆、红脆和锡脆等皆是由于在晶界的剪切和迁移中微观裂纹首先于晶界处的低熔点物质本身中发生而后发展的。
实例11、图片8-58为裂纹沿渗铜晶界开裂的情况，实例19、图片8-93为裂纹沿渗硫处开裂的情况。
