铝合金热处理强化技术
可热处理强化的铝合金热处理方法
可热处理强化的铝合金热处理方法下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!铝合金因其优异的性能和广泛的应用而备受关注。
铝合金热处理技术-铝合金热处理T6热处理T5热处理T4热处理T7
鋁合金熱處理技術熱處理的定義很廣，凡是人為控制之加熱與冷卻過程，用以改善材料之結構與性質者皆屬於熱處理，所以鑄錠在加工前成形中，或加工後以及鑄件所施之加熱及冷卻過程都叫熱處理，亦包含下式的處理：(1)浸熱(Soaking)，均質化處理(homogenizing)預熱—使鑄塊組織均質化而長時間加熱處理。
(2)再熱(reheating)熱間加工，而加熱處理。
(3)Annealing退火-軟化材料。
(4)Solution heat treatment)溶體化處理，quenching淬火，回火(artificial aging 或temper)—提高材料強度(5)Stabilizing treatment安定化處理鋁合金分為兩大類：(1)Heat treatable alloy(2)Non-heat treatable熱處理鋁合金為2XXX，6XXX，7XXX或2XX.X，3XX.X，7XX.X，其區分是熱處理鋁合金如施以適當熱處理其內部結構發生一種相變化，產生細緻析出物，藉此種析出物，強化材料。
這種現象叫析出硬化或時效硬化。
(Heat treatable alloy =precipitation-hardenable alloy)非熱處理合金則無析出硬化現象(但也會有析出物)，故其強化作用通常借助一般的方法，如因溶體強化，加強化細晶強化。
(1)鋁合金之特性首先我們先討論鋁及其合金的特性來說明鋁及鋁合金為何大量的被運用。
(a)輕~2.7Mg/m，差不多是同體積銅或鋼的1/3重量。
(b)防腐蝕能力強。
(c)可反射輻射能—可見光、輻射熱、電磁波。
(d)導電及導熱能力強，且又是非鐵磁性。
(e)non-sparking(f)無毒性(g)外觀及表面易處理(h)機械性質良好(i)存量多鋁合金的代號甚多，例如：A.A(Aluminum,Association)Al coa：(Alumunum Company of America)，JIS，DIN，BS等等，在我們僅說明 A.A.代號及J.I.S 代號：A.A.代號用四位數字表示1XXX 純鋁系 99.00%以上2XXX Al-Cu3XXX Al-Mn4XXX Al-Si5XXX Al-Mg6XXX Al-Mg-Si7XXX Al-Zn8XXX 前代號以外之系統9XXX 備用J.I.S代號 A2P1A-代表鋁2-表示大區別 1.鋁 2.耐蝕鋁合金 3.高力鋁合金 4.耐熱鋁合金P-表示形狀 P板 R條 E圓板 PC合板 RC合條 T管B棒 W線 S擠壓形材 V卯釘材 F鍛造品H箔 TW熔接管 BC導體1-表示種類特1 特2分別用S.O(2)鋁合金之析出硬化當金屬所受襪力超過其降伏強度時，即發生塑性變形，從內部微結構的觀點來看，變形最主要是由差排(dislocation)再受外力下，開始移動而造成。
6061热处理参数

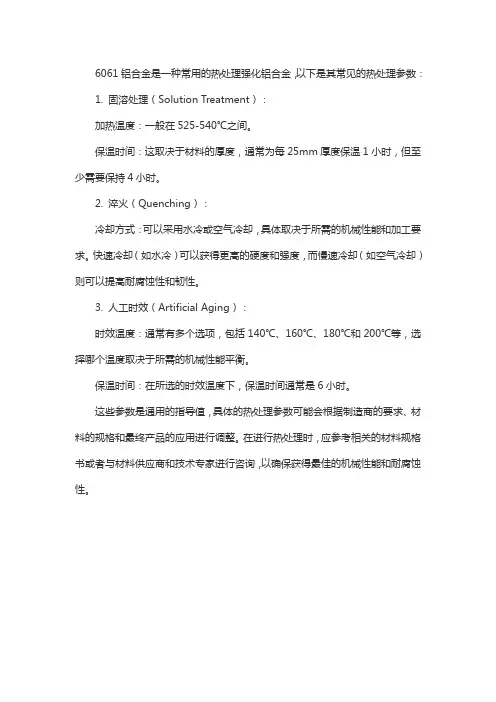

6061铝合金是一种常用的热处理强化铝合金，以下是其常见的热处理参数：
1. 固溶处理（Solution Treatment）：
加热温度：一般在525-540℃之间。
保温时间：这取决于材料的厚度，通常为每25mm厚度保温1小时，但至少需要保持4小时。
2. 淬火（Quenching）：
冷却方式：可以采用水冷或空气冷却，具体取决于所需的机械性能和加工要求。
快速冷却（如水冷）可以获得更高的硬度和强度，而慢速冷却（如空气冷却）则可以提高耐腐蚀性和韧性。
3. 人工时效（Artificial Aging）：
时效温度：通常有多个选项，包括140℃、160℃、180℃和200℃等，选择哪个温度取决于所需的机械性能平衡。
保温时间：在所选的时效温度下，保温时间通常是6小时。
这些参数是通用的指导值，具体的热处理参数可能会根据制造商的要求、材料的规格和最终产品的应用进行调整。
在进行热处理时，应参考相关的材料规格书或者与材料供应商和技术专家进行咨询，以确保获得最佳的机械性能和耐腐蚀性。
热处理工艺对铝合金材料的导热性和电导率的提升
热处理工艺对铝合金材料的导热性和电导率的提升热处理工艺是一种通过加热和冷却来改变材料结构和性能的方法。
在对铝合金材料进行热处理时，可以显著提高导热性和电导率。
在本文中，将详细介绍影响热处理对铝合金材料导热性和电导率提升的因素以及相关的热处理工艺。
首先，铝合金材料的微观结构对其导热性和电导率有着重要影响。
在加热过程中，材料内部的晶粒会发生再结晶和晶界移动，这些过程可以导致晶粒尺寸的改变和结构的重新排列。
晶粒尺寸的减小和晶界的增加能够显著提高材料的导热性和电导率。
其次，热处理温度和时间对铝合金材料的导热性和电导率提升也起着关键作用。
一般来说，较高的热处理温度可以促进晶粒尺寸的减小和晶界的增加，从而提高材料的导热性和电导率。
然而，过高的热处理温度可能会导致晶粒长大，从而降低导热性和电导率。
此外，适当的热处理时间也是实现材料导热性和电导率提升的关键。
过短的热处理时间可能不足以实现晶粒尺寸的减小和晶界的增加，而过长的热处理时间则可能导致晶粒长大。
此外，热处理过程中的冷却方式也会对铝合金材料的导热性和电导率提升产生影响。
通常情况下，快速冷却（例如水淬）能够限制晶粒长大，并可以形成细小的晶粒和大量的晶界，从而提高材料的导热性和电导率。
最后，热处理中的合金元素也对铝合金材料的导热性和电导率提升产生显著影响。
常见的合金元素如铜、镍、锌等不仅可以改善铝合金的强度和耐腐蚀性能，还可以提高材料的导热性和电导率。
这是因为这些合金元素与铝元素形成固溶体或互溶体后，可以使晶粒尺寸更加均匀，并形成更多的晶界。
总结起来，热处理工艺对于提高铝合金材料的导热性和电导率具有重要作用。
合理选择热处理温度、时间和冷却方式，结合适当的合金元素，可以实现铝合金材料导热性和电导率的显著提升。
这不仅对于铝合金材料的应用领域具有重要意义，也为材料工程和制造业的发展带来了巨大的潜力。
除了晶粒尺寸和晶界的影响外，热处理工艺还对铝合金材料的导热性和电导率提升产生其他重要影响。
铝的热处理
铝的热处理铝合金铸件的热处理是指按某一热处理规范，控制加热温度、保温时间和冷却速度，改变合金的组织，其主要目的是：提高力学性能，增强耐腐蚀性能，改善加工性能，获得尺寸的稳定性。
铝合金铸件的热处理工艺可以分为如下四类：1。
退火处理将铝合金铸件加热到较高的温度，一般约为300 ℃左右，保温一定的时间后，随炉冷却到室温的工艺称为退火。
在退火过程中固溶体发生分解，第二相质点发生聚集，可以消除铸件的内应力，稳定铸件尺寸，减少变形，增大铸件的塑性。
2。
固溶处理把铸件加热到尽可能高的温度，接近于共晶体的熔点，在该温度下保持足够长的时间，并随后快速冷却，使强化组元最大限度的溶解，这种高温状态被固定保存到室温，该过程称为固溶处理。
固溶处理可以提高铸件的强度和塑性，改善合金的耐腐蚀性能。
固溶处理的效果主要取决于下列三个因素：（1）固溶处理温度。
温度越高，强化元素溶解速度越快，强化效果越好。
一般加热温度的上限低于合金开始过烧温度，而加热温度的下限应使强化组元尽可能多地溶入固溶体中。
为了获得最好的固溶强化效果，而又不便合金过烧，有时采用分级加热的办法，即在低熔点共晶温度下保温，使组元扩散溶解后，低熔点共晶不存在，再升到更高的温度进行保温和淬火。
固溶处理时，还应当注意加热的升温速度不宜过快，以免铸件发生变形和局部聚集的低熔点组织熔化而产生过烧。
固溶热处理的悴火转移时间应尽可能地短，一般应不大于15s，以免合金元素的扩散析出而降低合金的性能。
（2）保温时间。
保温时间是由强化元素的溶解速度来决定的，这取决于合金的种类、成分、组织、铸造方法和铸件的形状及壁厚。
铸造铝合金的保温时间比变形铝合金要长得多，通常由试验确定，一般的砂型铸件比同类型的金属型铸件要延长20%-25% 。
（3）冷却速度。
淬火时给予铸件的冷却速度越大，使固溶体自高温状态保存下来的过饱和度也越高，从而使铸件获得高的力学性能，但同时所形成的内应力也越大，使铸件变形的可能性也越大。
热处理工艺对铝合金材料的成形性和强化效果的优化
热处理工艺对铝合金材料的成形性和强化效果的优化热处理工艺是对铝合金材料进行优化的重要工艺之一，能够显著改善其成形性和强化效果。
本文将从成形性和强化效果两个方面来探讨热处理工艺对铝合金材料的优化。
首先，热处理工艺对铝合金材料的成形性有着重要的影响。
铝合金材料通常具有较低的塑性，高强度和硬度，对成形过程造成了一定的难度。
热处理工艺可以通过改变材料的晶体结构，提高其塑性，使其更容易变形。
例如，通过固溶处理可以将金属做到较高的温度下保持一段时间，使金属中的固溶体溶解，然后通过快速冷却，形成细小均匀的固溶体，从而显著提高材料的塑性。
此外，减小材料的晶界能够降低材料的强度，提高其可塑性，使其更容易进行成形。
其次，热处理工艺也能够显著提高铝合金材料的强化效果。
铝合金材料的强度和硬度主要由其中的金属间化合物和位错密度等因素决定。
热处理工艺可以通过选择适当的处理温度和处理时间，使金属间化合物在晶界和晶内得到析出和细化，从而显著提高材料的强度和硬度。
此外，通过热处理工艺还可以提高材料的位错密度，增加材料的变形阻力，从而进一步提高其强度。
例如，采用人工时效处理可以通过调整处理温度和时间，使材料中的金属间化合物得到充分的析出和细化，有效地增加材料的强度和硬度。
综上所述，热处理工艺对铝合金材料的成形性和强化效果具有重要的优化作用。
通过改变材料的晶体结构，提高材料的塑性，使其更容易进行成形；同时，通过适当的处理温度和时间，使金属间化合物得到充分的析出和细化，提高材料的强度和硬度。
因此，热处理工艺在铝合金材料的加工和应用中具有重要的地位和作用。
然而，需要注意的是，热处理工艺的选择和参数调整需要综合考虑材料的成分、形状和应用环境等因素，以及经济成本和性能需求等因素，进行合理的优化。
此外，热处理工艺的实施也需要具备一定的技术和设备支持，以确保工艺的可行性和稳定性。
只有综合考虑这些因素，才能实现对铝合金材料成形性和强化效果的最优化。
热处理工艺对铝合金材料的强化和硬化
热处理工艺对铝合金材料的强化和硬化热处理工艺是对金属材料进行热加工，以改善其力学性能的一种方法。
在铝合金材料中，热处理工艺被广泛应用于强化和硬化材料，以提高其强度、硬度和耐腐蚀性。
强化是指通过改变材料的晶体结构和组织，使材料具有更高的强度和耐磨性能。
对于铝合金材料而言，强化的方法主要包括固溶强化和析出强化。
固溶强化是通过将合金材料加热到高温，使合金元素溶解到铝基体中，形成固溶体。
通过控制合金元素的溶解度和溶解时间，可以调节合金的硬度和强度。
随着合金元素的溶解度的增加，铝基体的固溶体会变得均匀，晶粒尺寸会变小，从而提高材料的硬度和强度。
析出强化是通过在固溶体中形成细小的析出相，如金属间化合物、硬质相等，使材料获得更高的强度和硬度。
在固溶体的过程中，一些合金元素不完全溶解，形成无定形的过饱和固溶体，随着材料的冷却，这些溶质原子会聚集并析出，形成稳定的析出相。
析出相的亚晶粒会对材料的塑性产生阻碍作用，从而提高材料的硬度和强度。
硬化是指通过改变材料的晶体结构和组织，使材料具有更高的硬度和耐磨性。
硬化主要包括冷变形硬化和时效硬化。
冷变形硬化是通过对合金材料进行冷加工，如冷轧、冷拔等，使材料的晶体结构发生塑性变形，形成错位等缺陷，从而提高材料的硬度和强度。
冷加工会引起晶体结构的畸变，固溶体的析出相也会发生变化，形成更多的亚晶粒和位错，最终提高材料的硬度和强度。
时效硬化是通过将合金材料加热到中温，然后保持一段时间，使合金元素进行固溶和析出，形成稳定的析出相。
时效硬化主要应用于铝-铜合金和铝-镁合金等。
在固溶和时效的过程中，合金的析出相会遵循一定的时效硬化规律，如过共析、正向时效硬化等。
时效硬化可以提高材料的强度和耐磨性能，同时保持材料的延展性。
综上所述，热处理工艺对铝合金材料的强化和硬化起着重要的作用。
通过固溶强化和析出强化，可以调节合金的硬度和强度。
通过冷变形硬化和时效硬化，可以提高材料的硬度和耐磨性能。
热处理工艺不仅可以改善铝合金的力学性能，还可以提高其耐腐蚀性能，扩展其应用领域。
铝及铝合金热处理工艺
1.铝及铝合金热处理工艺1.1 铝及铝合金热处理的作用将铝及铝合金材料加热到一定的温度并保温一定时间以获得预期的产品组织和性能。
1.2 铝及铝合金热处理的主要方法及其基本作用原理 1.2.1 铝及铝合金热处理的分类（见图1）均匀化退火中间退火成品退火回归图1铝及铝合金热处理分类1.2.2 铝及铝合金热处理基本作用原理（1）退火：产品加热到一定温度并保温到一定时间后以一定的冷却速度冷却到室温。
通过原子扩散、迁移，使之组织更加均匀、稳定、，内应力消除，可大大提高材料的塑性，但强度会降低。
① 铸锭均匀化退火：在高温下长期保温，然后以一定速度（高、中、低、慢）冷却，使铸锭化学成分、组织与性能均匀化，可提高材料塑性20%左右，降低挤压力20%左右，提高挤压速度15%左右，同时使材料表面处理质量提高。
② 中间退火：又称局部退火或工序间退火，是为了提高材料的塑性，消除材料内部加工应力，在较低的温度下保温较短的时间，以利于续继加工或获得某种性能的组合。
退火 铝及铝合金热处理固溶淬火时效 人工时效 多级时效欠时效离线淬火卧式淬火立式淬火自然时效过时效③完全退火：又称成品退火，是在较高温度下，保温一定时间，以获得完全再结晶状态下的软化组织，具有最好的塑性和较低的强度。
（2）固溶淬火处理：将可热处理强化的铝合金材料加热到较高的温度并保持一定的时间，使材料中的第二相或其它可溶成分充分溶解到铝基体中，形成过饱和固溶体，然后以快冷的方法将这种过饱和固溶体保持到室温，它是一种不稳定的状态，因处于高能位状态，溶质原子随时有析出的可能。
但此时材料塑性较高，可进行冷加工或矫直工序。
①在线淬火:对于一些淬火敏感性不高的合金材料，可利用挤压时高温进行固溶，然后用空冷（T5）或用水雾冷却（T6）进行淬火以获得一定的组织和性能。
②离线淬火:对于一些淬火敏感性高的合金材料必须在专门的热处理炉中重新加热到较高的温度并保温一定时间，然后以不大于15秒的转移时间淬入水中或油中，以获得一定的组织和性能，根据设备不同可分为盐浴淬火、空气淬火、立式淬火、卧式淬火。
铝合金热处理技术
铝合金热处理技术热处理的定义很广，凡是人为控制之加热与冷却过程，用以改善材料之结构与性质者皆属于热处理，所以铸锭在加工前成形中，或加工后以及铸件所施之加热及冷却过程都叫热处理，亦包含下式的处理：(1)浸热(Soaking)，均质化处理(homogenizing)预热—使铸块组织均质化而长时间加热处理。
(2)再热(reheating)热间加工，而加热处理。
(3)Annealing退火-软化材料。
(4)Solution heat treatment)溶体化处理，auenching淬火，回火(artificial aging 或 temper)—提高材料强度(5)Stabilizing treatment安定化处理铝合金分为两大类：(1)Heat treatable alloy(2)Non-heat treatable热处理铝合金为2XXX，6XXX，7XXX或2XX.X，3XX.X，7XX.X，其区分是热处理铝合金如施以适当热处理其内部结构发生一种相变化，产生细致析出物，藉此种析出物，强化材料。
这种现象叫析出硬化或时效硬化。
(Heat treatable alloy =precipitation-hardenable alloy)非热处理合金则无析出硬化现象(但也会有析出物)，故其强化作用通常借助一般的方法，如因溶体强化，加强化细晶强化。
(1)铝合金之特性首先我们先讨论铝及其合金的特性来说明铝及铝合金为何大量的被运用。
(a)轻~2.7Mg/m，差不多是同体积铜或钢的1/3重量。
(b)防腐蚀能力强。
(c)可反射辐射能—可见光、辐射热、电磁波。
(d)导电及导热能力强，且又是非铁磁性。
(e)non-sparking(f)无毒性(g)外观及表面易处理(h)机械性质良好(i)存量多铝合金的代号甚多，例如：A.A(Aluminum,Association)Al coa：(Alumunum Company of America)，JIS，DIN，BS等等，在我们仅说明A.A.代号及J.I.S代号：A.A.代号用四位数字表示1XXX 纯铝系 99.00%以上2XXX Al-Cu3XXX Al-Mn4XXX Al-Si5XXX Al-Mg6XXX Al-Mg-Si7XXX Al-Zn8XXX 前代号以外之系统9XXX 备用J.I.S代号 A2P1A-代表铝2-表示大区别 1.铝 2.耐蚀铝合金 3.高力铝合金 4.耐热铝合金P-表示形状 P板 R条 E圆板 PC合板 RC合条 T管B棒 W线 S挤压形材 V卯钉材 F锻造品H箔 TW熔接管 BC导体1-表示种类特1 特2分别用S.O(2)铝合金之析出硬化当金属所受袜力超过其降伏强度时，即发生塑性变形，从内部微结构的观点来看，变形最主要是由差排(dislocation)再受外力下，开始移动而造成。
2a12铝合金h112和t4热处理
2a12铝合金h112和t4热处理2A12铝合金H112和T4热处理引言：2A12铝合金是一种热处理强化型铝合金，具有优异的力学性能和耐腐蚀性能。
其中，H112是该合金的一种状态，T4则是经过热处理后的状态。
本文将分别介绍2A12铝合金H112和T4热处理的特点和应用。
一、2A12铝合金H112状态1. 特点：2A12铝合金H112状态是指经过自然时效处理（即室温时效处理）后的合金状态。
在这种状态下，2A12铝合金具有较高的强度和硬度，但其塑性和韧性相对较低。
同时，H112状态下的2A12铝合金具有良好的耐腐蚀性能和良好的可焊性。
2. 应用：由于2A12铝合金H112状态具有较高的强度和硬度，常用于航空航天、交通运输和机械制造等领域。
特别是在航空航天领域，2A12铝合金H112状态常用于制造飞机结构件、发动机零部件等。
二、2A12铝合金T4热处理1. 特点：2A12铝合金T4热处理是指在固溶处理后，经过人工时效处理得到的合金状态。
在T4状态下，2A12铝合金具有较高的强度和良好的塑性和韧性。
同时，T4状态下的2A12铝合金也具有良好的耐腐蚀性能和可焊性。
2. 应用：2A12铝合金T4状态具有较高的强度和良好的塑性和韧性，常用于航空航天、交通运输和机械制造等领域。
在航空航天领域，2A12铝合金T4状态常用于制造飞机翼、舵面等结构件。
此外，2A12铝合金T4状态也广泛应用于汽车制造、船舶制造和轨道交通等领域。
三、2A12铝合金H112和T4热处理的比较1. 强度和硬度：2A12铝合金H112状态相对于T4状态具有更高的强度和硬度，适用于对强度要求较高的场合。
而T4状态下的2A12铝合金则具有较好的塑性和韧性，适用于要求较高的冲压和成形加工。
2. 耐腐蚀性能：无论是2A12铝合金H112状态还是T4状态，均具有良好的耐腐蚀性能，可以适应多种环境下的使用要求。
3. 可焊性：2A12铝合金H112状态和T4状态均具有良好的可焊性，便于加工和制造。
如果是铝合金的热处理强化方式主要有以下两种种
如果是铝合金的热处理强化方式主要有以下两种种：
1．固溶强化
纯铝中加入合金元素，形成铝基固溶体，造成晶格畸变，阻碍了位错的运动，起到固溶强化的作用，可使其强度提高。
根据合金化的一般规律，形成无限固溶体或高浓度的固溶体型合金时，不仅能获得高的强度，而且还能获得优良的塑性与良好的压力加工性能。
Al－Cu、Al－Mg、Al－Si、Al－Zn、Al－Mn等二元合金一般都能形成有限固溶体，并且均有较大的极限溶解度（见表9-2），因此具有较大的固溶强化效果。
2．时效强化
合金元素对铝的另一种强化作用是通过热处理实现的。
但由于铝没有同素异构转变，所以其热处理相变与钢不同。
铝合金的热处理强化，主要是由于合金元素在铝合金中有较大的固溶度，且随温度的降低而急剧减小。
所以铝合金经加热到某一温度淬火后，可以得到过饱和的铝基固溶体。
这种过饱和铝基固溶体放置在室温或加热到某一温度时，其强度和硬度随时间的延长而增高，但塑性、韧性则降低，这个过程称为时效。
在室温下进行的时效称为自然时效，在加热条件下进行的时效称为人工时效。
时效过程中使铝合金的强度、硬度增高的现象称为时效强化或时效硬化。
其强化效果是依靠时效过程中所产生的时效硬化现象来实现的。
2024铝合金t351热处理工艺
2024铝合金t351热处理工艺
2024 铝合金 T351 是一种高强度、高硬度的铝合金，常用于制造飞机、汽车、船舶等制造业中的零件。
为了获得最佳的性能，通常会进行热处理工艺来强化铝合金。
以下是 2024 铝合金 T351 热处理工艺:
1. 预热：将铝合金工件加热至高温并保持一段时间，以消除加工应力和均匀化合金元素。
通常预热温度为 500-600°C，时间根据工件大小和形状而定，一般在 10-30 分钟之间。
2. 淬火：将预热后的铝合金工件迅速加热至高温 (一般大于850°C),并在水中或油中快速冷却，以获得镜面硬度和高强度。
淬火后，铝合金工件需要在空气中冷却并室温存放。
3. 回火：将淬火后的铝合金工件加热至高温，一般大于 300°C，并在空气中冷却，以消除淬火应力和提高韧性。
回火后，铝合金工件需要室温存放。
4. 电镀：热处理后的铝合金工件可以进行电镀，以获得更好的表面质量和性能。
常见的电镀工艺包括锌合金电镀、铝合金电镀等。
需要注意的是，不同的热处理工艺会影响 2024 铝合金 T351 的性能和质量，因此需要根据具体需求选择适合的热处理工艺。
同时，热处理工艺需要严格控制温度、时间、冷却方式等参数，以确保铝合金工件达到所需的性能和质量。
铝及铝合金的热处理
铝及铝合金的热处理退火及淬火时效是铝合金的基本热处理形式。
退火是一种软化处理。
其目的是使合金在成分及组织上趋于均匀和稳定,消除加工硬化,恢复合金的塑性。
淬火时效则属强化热处理,目的是提高合金的强度,主要应用于可热处理强化的铝合金。
第一节 退火根据生产需求的不同,铝合金退火分铸锭均匀化退火、坯料退火、中间退火及成品退火几种形式。
一、铸锭均匀化退火铸锭在快速冷凝及非平衡结晶条件,必然存在成分及组织上的不均匀,同时也存在很大的内应力。
为了改变这种状况,提高铸锭的热加工工艺性,一般需进行均匀化退火。
为促使原子扩散,均匀化退火应选择较高的退火温度,但不得超过合金中低熔点共晶熔点,一般均匀化退火温度低于该熔点5~40℃,退火时间多在12~24h之间。
二、坯料退火坯料退火是指压力加工过程中第一次冷变形前的退火。
目的是为了使坯料得到平衡组织和具有最大的塑性变形能力。
例如,铝合金热轧板坯的轧制终了温度为280~330℃,在室温快速冷却后,加工硬化现象不能完全消除。
特别是热处理强化的铝合金,在快冷后,再结晶过程未能结束,过饱和固溶体也未及彻底分解,仍保留一部分加工硬化和淬火效应。
不经退火直接进行冷轧是有困难的,因此需进行坯料退火。
对于非热处理强化的铝合金,如LF3,退火温度为370~470℃,保温1.5~2.5H后空冷,用于冷拉伸管加工的坯料、退火温度应适当高一些,可选上限温度。
对于可热处理强化的铝合金,如LY11及LY12,坯料退火温度为390~450℃,保温1~3H,随后在炉中以不大于30℃/h的速度冷却到270℃以下再出炉空冷。
三、中间退火中间退火是指冷变形工序之间的退火,其目的是为了消除加工硬化,以利于继续冷加工变形。
一般来说,经过坯料退火后的材料,在承受45~85%的冷变形后,如不进行中间退火而继续冷加工将会发生困难。
中间退火的工艺制度基本上与坯料退火相同。
根据对冷变形程度的要求,中间退火可分为完全退火(总变形量ε≈60~70%),简单退火(ε≤50%)和轻微退火(ε≈30~40%)三种。
热处理对铝合金的影响
热处理对铝合金的影响热处理是一种通过改变材料的热力学状态和组织结构来改善材料性能的方法。
在铝合金材料的加工中，热处理常常被用于提高材料的力学性能、耐热性能和耐腐蚀性能。
本文将探讨热处理对铝合金的影响。
1. 强化效果热处理是铝合金强化的重要方法之一。
通过热处理，可以通过固溶处理和时效处理来改变铝合金的组织结构，从而提高其强度和硬度。
固溶处理通过在高温下加热铝合金，使得合金中的溶质原子均匀溶解在基体中，从而形成固溶体。
而时效处理则是在固溶处理的基础上，通过在适当的时间和温度下保持材料，促进溶质原子形成弥散的致密沉淀物，从而进一步提高材料的强度。
2. 塑性和韧性铝合金经过热处理后，其塑性和韧性也会有所改善。
固溶处理能够提高铝合金的塑性，使其在加工过程中更加容易变形。
与此同时，时效处理可以使铝合金的晶界处形成高密度的位错，从而提高材料的强韧性，使其在承受外力时更加耐用。
3. 耐热性能热处理还可以提高铝合金的耐热性能。
在合适的温度下进行热处理，可以使铝合金形成相对稳定的高温组织结构，从而提高材料的耐高温性。
这极大地扩展了铝合金在高温环境下的应用领域。
4. 耐腐蚀性能铝合金经过热处理后，其耐腐蚀性能也得到了改善。
通过热处理，铝合金可以形成致密的氧化层，该氧化层能够在一定程度上阻止外部腐蚀介质的侵蚀。
此外，热处理还能提高铝合金晶界的稳定性，减少晶界处的腐蚀敏感性，从而进一步提高材料的耐腐蚀性能。
总结：热处理对铝合金具有重要影响。
通过固溶处理和时效处理，可以提高铝合金的强度、硬度、塑性和韧性。
此外，热处理还能提高材料的耐热性和耐腐蚀性。
因此，在铝合金的加工和应用过程中，合理使用热处理技术，能够使铝合金发挥出更好的性能，满足各种工程需求。
铝合金热处理方式及其要求
铝合金热处理方式及其要求简介本文旨在介绍铝合金的热处理方式及其要求。
铝合金热处理是一种常见的工艺，通过控制材料的热处理条件，可以改变其组织结构和性能。
下面将介绍几种常见的铝合金热处理方式及其要求。
固溶处理固溶处理是铝合金热处理的基本方式之一。
在固溶处理中，铝合金经过加热至固溶温度，并保持一段时间，使合金中的固溶元素溶解到铝基体中。
固溶处理的要求如下：- 温度：固溶温度应根据具体的合金种类来确定，一般在合金的相图中可以找到合适的固溶温度范围。
- 时间：固溶时间应足够长，以确保固溶元素均匀地溶解到基体中。
- 冷却：经过固溶处理后，应迅速冷却合金，以固定固溶元素的分布。
淬火处理淬火是铝合金热处理的另一种方式。
在淬火处理中，合金在固溶处理后，迅速冷却至室温，以形成固溶元素的高浓度固溶体。
淬火处理的要求如下：- 冷却速度：淬火过程中的冷却速度应快到足以形成高浓度固溶体，一般可以采用水淬或气体淬的方式。
- 固溶处理：淬火处理前需要进行固溶处理，以使固溶元素溶解到铝基体中。
- 残余应力：淬火处理可能导致合金内部的残余应力，需要进行适当的退火或回火处理以缓解应力。
强化处理强化处理是通过对铝合金进行固溶处理和人工时效处理来改变其性能的一种方式。
强化处理的要求如下：- 固溶处理：首先进行固溶处理，让固溶元素均匀地溶解到铝基体中。
- 人工时效：经过固溶处理后，合金需要进行一定时间的时效处理，以使固溶元素在基体中析出细小而均匀的析出相，以提高材料的强度和硬度。
- 温度和时效时间：具体的温度和时效时间应根据具体合金种类来确定，一般通过实验和经验来确定最佳条件。
总结铝合金热处理是一种常见的工艺，通过控制材料的热处理条件，可以改变其组织结构和性能。
本文介绍了铝合金的三种常见热处理方式：固溶处理、淬火处理和强化处理，并对其要求进行了说明。
在进行铝合金热处理时，需要根据具体的合金种类和要求来确定合适的处理方式和条件，以获得理想的材料性能。
铝合金之调质度(热处理)
細分符號
意 義
T 361
T3之斷面減縮率為約6%者：
經固溶化熱處理後，為增加強度，再經斷面減縮率約6%之冷作加工者。
T 61
鍛鋁合金時，以溫水淬火之固溶化熱處理後，再經人工時效硬化處理者：
為防止因淬火發生之變形，經淬火於溫水之固溶化處理後，再經人工時效硬化處理者。
T 73
固溶化熱處理後，再經過時效處理者：
T 861
T361經人工時效硬化處理者：
經固溶化熱處理後，為增加強度，再經斷面減縮率約6%之冷作加工，並經人工時效硬化處理者。
T 42
使用者施行T4處理者：
由使用者施行固溶化熱處理後，經自然時效穩定狀態者。
T 62
使用者施行T6處理者：
由使用者施行固溶化熱處理後，再經人工時效硬化處理者。
TX 51
經拉伸加工，以消除應力者：
TX 54
經拉伸及壓縮，以消除應力者：
適用於模鍛品，在精鍛模內施以冷鍛而消除應力者。
鋁合金之調質度－熱處理型
(1)
T調質度（熱處理型）
TX之定義
細分符號
意 義
T 1
由高溫加工後冷卻。再經自然時效者：
如擠型料，由高溫之製造過程後冷卻，未經冷作加工而經自然時效硬化至穩定狀態者。因此，即使施行矯正，亦為冷加工效果之小者。
T 2
由高溫加工後冷卻。再經冷加工及自然時效者：
如擠型料，由高溫之製造過程後冷卻，再經冷作加工以增加強度，並經自然時效硬化至穩定狀態者。
經固溶化熱處理後，施以1~3%之拉伸加工而消除應力者。主要適用於鋁板、軋製或冷抽棒及拉管。此種製品，經拉伸加工後，不可再加以矯正。
TX 510
經拉伸加工後，不再加以矯正者。
7075铝合金的强化固溶处理.doc
强化固溶处理对7075铝合金组织和性能的影响蔺亚强（陕理工材料科学与工程学院金属材料工程专业071班，陕西汉中723003）指导教师：孛海娃[摘要]：7075铝合金是可热处理合金，具有良好的机械性能。
本文在箱式热处理炉中对7075铝合金进行了固溶处理和强化固溶处理以及人工时效处理。
对处理后的合金进行金相显微观察分析其组织状态，进行硬度测试以测定其力学性能。
结果表明：通过465℃加热保温30min，再升温到475℃保温30min的强化固溶处理，可大大减少第二相的尺寸和数量，晶粒更细小、强度更高、分布更均匀。
因而对该合金的理论研究与实际生产起到一定的理论指导意义。
[关键词]：强化固溶；7075铝合金；组织和性能Influence of Strengthened Solution on Microstructures of7075 Aluminum AlloyLin Yaqiang（Grade07,Class1, Major metallic materials engineering, School of materials science and engineering, Shaanxi University of Technology,Hanzhong 723003，Shaanxi）Tutor: Bo HaiwaAbstract:7075 aluminum alloy is a heat treatable alloy with good mechanical properties. In this paper, solution treatment and enhanced solution treatment as well as artificial aging were used to 7075 aluminum alloy in box heat-treatment furnace. Then microscopy was used to observe microstructure, and hardness test to mechanical properties. The results show that, after the enhanced solution treatment of 465℃/30min+475℃/30min, the number and size of second-phase particles was decreased hardly, grain’ size of alloy was finer, hardness higher, and distribution more distributed. It was significant to theoretical research and practical production to the alloy.Key words:7075 aluminum Alloy; strengthened solution; Microstructures and Properties目录中文摘要Abstract1 综述 (1)1.17075铝合金的简介 (1)1.2固溶处理的基本概念 (2)1.3强化固溶处理的基本概念 (3)1.4时效处理的基本概念 (3)1.5研究的目的和意义 (5)2试验方案 (5)2.1设备 (5)2.2材料 (5)2.3试验内容 (5)2.3.1固溶处理 (6)2.3.2强化固溶处理 (6)2.3.3时效处理 (6)2.4试样的制取 (6)2.5金相组织的观察 (7)2.6力学性能的检测 (7)3 结果与讨论 (7)3.1组织性能分析 (7)3.2力学性能分析 (9)3.3讨论 (10)4结论 (11)参考文献 (12)致谢 (13)1 综述1.1 7075铝合金的简介随着航空、航天等领域的高速发展，对高性能铝合金提出了越来越高的要求，国外通过改变合金的化学成分和提高合金纯度，采用先进的加工技术, 以及新的热处理规范等发展了一批高强、高韧和低密度的高性能铝合金[1]。
热处理对于铝合金材料性能的改善
热处理对于铝合金材料性能的改善铝合金是一种广泛应用于工业和日常生活中的金属材料。
为了进一步提高铝合金材料的强度、硬度和耐腐蚀性能，热处理技术被广泛使用。
本文将讨论热处理对铝合金材料性能的改善，并列举几种常见的热处理方法。
热处理是通过对材料进行加热和冷却的过程，以改变其微观组织和性能。
对于铝合金，热处理可以显著改善其强度、硬度、耐腐蚀性和可加工性。
首先，淬火是一种常见的热处理方法。
淬火通过快速冷却铝合金材料来获得高强度和优良的硬度。
淬火可以使铝合金材料的晶粒细化，减少晶界的缺陷，提高材料的强度和硬度。
此外，淬火还可以通过消除内部应力来提高材料的耐腐蚀性能。
其次，时效处理是另一种常见的热处理方法。
时效处理可以通过在适当的温度下长时间保持材料，使合金元素和晶体结构达到稳定状态。
这种方法可以使铝合金材料的强度得到进一步提高。
时效处理还可以改善铝合金材料的耐腐蚀性能和韧性。
另外，固溶处理也是一种常用的热处理方法。
固溶处理是将铝合金材料加热至固溶温度，使固溶体内的合金元素溶解在基体中。
然后通过快速冷却来阻止合金元素重新析出。
固溶处理可以提高铝合金材料的强度和硬度，并改善其可加工性能。
除了上述几种常见的热处理方法外，还有其他一些热处理方法也可以用于改善铝合金材料的性能，如退火、沉淀硬化等。
每种热处理方法都有其适用的铝合金材料和工艺条件。
总体来说，热处理对于铝合金材料的性能改善起到了重要的作用。
通过选择合适的热处理方法和工艺条件，可以显著提高铝合金材料的强度、硬度、耐腐蚀性和可加工性能。
然而，需要注意的是热处理过程中的温度、保温时间和冷却速度等参数对最终材料性能的影响，因此需要严格控制处理过程。
综上所述，热处理是一种有效的方法，可以显著改善铝合金材料的性能。
随着科学技术的不断进步，热处理技术将会进一步发展，为铝合金材料提供更好的性能和更广泛的应用前景。
热处理工艺对铝合金材料的成形性和强化效果的影响
热处理工艺对铝合金材料的成形性和强化效果的影响热处理是一种常用的材料加工和改性工艺，对于铝合金材料来说，热处理可以显著影响其成形性和强化效果。
下面将从两个方面具体介绍热处理工艺对铝合金材料的影响。
首先，热处理工艺可以显著改善铝合金材料的成形性能。
铝合金材料常用于制造航空航天、汽车行业等对材料要求较高的领域，其成形性是一个重要的考量因素。
通过热处理工艺可以改变材料的晶粒结构和组织状态，从而提高其塑性和可变形性。
一种常见的热处理工艺是退火。
通过将铝合金材料加热到较高的温度，然后缓慢冷却，可以使其晶粒细化和均匀化，消除内部应力，提高材料的塑性和可压性。
这样，材料在加工过程中不容易开裂或产生变形，从而提高了其成形性。
此外，退火还可以改善材料的加工硬化行为，减少切削阻力和切削功率，提高加工效率。
另外一种热处理工艺是时效处理。
时效处理可以进一步提高铝合金材料的强度和硬度，同时保持较好的塑性。
时效处理通常分为两个步骤：固溶处理和时效处理。
固溶处理是将铝合金材料加热到特定温度，溶解固溶体和间金属化合物，使其分散均匀在铝基体中；时效处理是将固溶体的铝合金材料在较低的温度下经过时间长短不同的时效处理，以形成稳定的固溶体-间金属化合物结构，提高其硬度和强度。
此外，热处理工艺还可以实现对铝合金材料强化效果的调控。
通过选择不同的热处理工艺参数，可以获得不同的强化机制和效果。
例如，通过适当的固溶处理温度和时效处理时间，可以使铝合金材料在晶界和内部形成多个细小的相，从而限制晶界滑移和位错运动，增加材料的强化程度。
同时，还可以通过控制时效处理温度和时间，调节间金属化合物的尺寸和分布，进一步提高材料的强度和硬度。
综上所述，热处理工艺对铝合金材料的成形性和强化效果具有显著的影响。
通过热处理工艺可以改善铝合金材料的成形性能，提高其塑性和可变形性，使其更适合于复杂的成形工艺。
同时，热处理工艺还可以实现对铝合金材料强化效果的调控，通过选择不同的工艺参数来获得不同的强化机制和效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铝合金热处理强化技术
对于铝合金热处理技术问题，我们从苏州铝合金热处理加工厂云龙精密那了解到，如果是铝合金的热处理强化方式主要有以下两种种：
1．固溶强化
纯铝中加入合金元素，形成铝基固溶体，造成晶格畸变，阻碍了位错的运动，起到固溶强化的作用，可使其强度提高。
根据合金化的一般规律，形成无限固溶体或高浓度的固溶体型合金时，不仅能获得高的强度，而且还能获得优良的塑性与良好的压力加工性能。
Al－Cu、Al －Mg、Al－Si、Al－Zn、Al－Mn等二元合金一般都能形成有限固溶体，并且均有较大的极限溶解度（见表9-2），因此具有较大的固溶强化效果。
2．时效强化
合金元素对铝的另一种强化作用是通过热处理实现的。
但由于铝没有同素异构转变，所以其热处理相变与钢不同。
铝合金的热处理强化，主要是由于合金元素在铝合金中有较大的固溶度，且随温度的降低而急剧减小。
所以铝合金经加热到某一温度淬火后，可以得到过饱和的铝基固溶体。
这种过饱和铝基固溶体放置在室温或加热到某一温度时，其强度和硬度随时间的延长而增高，但塑性、韧性则降低，这个过程称为时效。
在室温下进行的时效称为自然时效，在加热条件下进行的时效称为人工时效。
时效过程中使铝合金的强度、硬度增高的现象称为时效强化或时效硬化。
其强化效果是依靠时效过程中所产生的
时效硬化现象来实现的。
