塑料造粒机结构(三)减速机齿轮箱工作原理和转速算法 - 副本
齿轮箱的原理
齿轮箱的原理
齿轮箱，是一种用于传递旋转力和速度的机械装置，主要由齿轮、轴、轴承和壳体等部件组成。
齿轮箱的工作原理是利用齿轮的啮合传递转动力和速度。
其中，一个驱动齿轮（输入齿轮）通过轴连接到外部的动力源，另一个齿轮（输出齿轮）则通过轴连接到需要被驱动的机械装置。
当输入齿轮转动时，由于两个齿轮之间的啮合，输出齿轮也会跟着转动，从而将动力传递给被驱动装置。
在齿轮箱中，不同齿轮的齿数决定了其转动速度和转动力的比例关系。
具体来说，当输入齿轮的齿数较大时，其转速会较低，但能提供较大的转动力；而输出齿轮的齿数较小时，则会获得更高的转速，但转动力较小。
通过合理的齿轮配比，齿轮箱可以实现输入和输出之间的转速和转动力的调节。
此外，齿轮箱还可以通过使用多级齿轮传动和不同齿轮直径的组合，实现更高的转速和力矩变换。
例如，通过串联多个齿轮组，每个齿轮组都将输入齿轮的转速减小一倍，从而形成多级减速装置，可以实现更大范围的速度减小。
同时，不同的齿轮组也可以提供额外的力矩增益。
总之，齿轮箱通过有效地利用齿轮啮合的原理，实现了力和速度的传递和变换。
其结构简单可靠，广泛应用于各种机械设备中，如汽车、工程机械、船舶等。
塑料造粒机的原理及故障维修
塑料造粒机的原理及故障维修具体分析塑料造粒机的特点、原理及一些故障维修塑料造粒机的特点塑料加入料斗后，由料斗顺利地落到螺杆上，被螺杆螺纹咬住，随着螺杆的旋转被螺纹强制往机头方向推进，构成一个机械输送的过程。
塑料自加料口往机头运行时，由于螺杆的螺纹深度逐渐减小，也由于滤网、分流板和机头等阻力的存在，在塑料塑化过程中形成了很高的压力，把物料压得很密实，改善了它的传热导性，有助于塑料很快熔化，同时逐渐增高的压力以使原来存在于料粒之间的气体从排气孔排出。
在压力升高的同时，塑料一方面被外部加热，另一方面塑料本身在压缩、剪切、搅拌的运动过程中，由于内摩擦力也产生了大量的热，在外力和内力的联合作用下，塑料温度逐渐增高，其物理状态也经历了玻璃态--高弹态--粘流态的变化。
塑料造粒机的原理塑料造粒机的主机是挤塑机系统，它由挤压系统、传动系统和加热冷却系统组成。
挤压系统：挤压系统包括螺杆、机筒、料斗、机头、和模具，塑料通过挤压系统而塑化成均匀的熔体，并在这一过程中所建立压力下，被螺杆连续的挤出机头。
1、螺杆：是挤塑机的最主要部件，它直接关系到挤塑机的应用范围和生产效率，由高强度耐腐蚀的合金钢制成。
2、机筒：是一金属无缝管筒，一般用耐热、耐压强度较高、坚固耐磨、耐腐蚀的合金钢或内衬合金钢的复合钢管制成。
机筒与螺杆配合，实现对塑料的粉碎、软化、熔融、塑化、排气和压实，并向成型系统连续均匀输送胶料。
一般机筒的长度为其直径的18：1，以使塑料得到充分加热和充分塑化为原则。
3、料斗：料斗底部装有截断装置，以便调整和切断料流，料斗的侧面装有视孔和标定计量装置。
4、机头和模具：机头由合金钢内套和碳素钢外套构成，机头内装有成型模具。
塑料造粒机的故障及维修一、主机电流不稳导致喂料不均匀、主电机轴承损坏或润滑不良，不加热。
某段加热器失灵或相位不对，螺杆调整垫不对，元件干涉。
排除故障，检查喂料机，必要时更换轴承。
检修主电机，必要时更换加热器。
塑料造粒机详细系统及功能介绍
塑料造粒机造粒机也称塑料造粒机，塑料挤出成型设备的一种，它是将塑料原料加热，使之成黏流状态，在加压的作用下，通过挤出模头进行连续挤出，然后进行冷却为条状玻璃态，经切粒装置，获得圆柱状或椭圆状塑料颗粒的机械。
造粒机是塑料造粒机的简称，中国大部分地区的常用名，中国香港和台湾地区通常称抽粒机或塑料抽粒机，内陆中西部地区也称塑料颗粒机。
塑料造粒机由造粒主机、造粒辅机、塑料造粒机周边设备，控制系统(如下图)四大部分组成塑料造粒机系统及功能介绍1.造粒机主机（造粒母机）造粒主机也称造粒主机（母机），其特点是，不同塑料的造粒机其主要区别体现在主机上，通过其螺杆设计与变化，配置参数变化，以达到生产不同塑料颗粒的要求。
主要由以下部分组成：① 挤压系统。
主要由机筒、螺杆、模头与过滤网组成。
其作用是将膜状、颗粒状、粉状、块状或其他形状的塑料原料在温度和压力的作用下塑化成均匀的熔体，然后被螺杆定温、定压、定量、连续地从模头挤出。
② 传动系统。
主要由电机、齿轮减速机和皮带等组成。
其作用是驱动螺杆，并使螺杆在给定的工艺条件（如温度、压力和转速等）获得所必须的扭矩和转速并能均匀地旋转卷，完成挤塑过程。
③ 加热冷却系统。
主要由机筒外部所设置加热器、冷却装，螺杆内部的冷却装置等组成。
其作用是通过对机筒、螺杆等部件进行加热或冷却，保证挤出过程在工艺要求的温度范围内完成。
④ 加料系统。
主要由料斗和自动上料装置等组成。
其作用是向挤压系统稳定且连续不断地提供所需物料。
2.造粒辅机（造粒子机）塑料造粒辅机也称子机。
造粒辅机的主体结构与主机相似，作用是对物料进一步均化及均匀挤出。
不同点区别在以下部分：①模头。
抽粒辅机模头结构比较多样，按是否换网分换网模头与不换网模头；按网板形状分为圆筛网模头与方筛网模头；按换网方式分为手动换网模头、电动换网模头和液压换网模头；按网位数量分为单模头、双模头；按切粒和冷却方式不同分为水冷拉条切粒、风冷拉条切粒、风环模面热切、水环模面热切、水中造粒、水雾造粒等；塑料造粒机废旧塑料造粒机再生塑料造粒机塑料造粒机械塑料造粒子母机塑料机械塑料造粒机厂家塑料混色造粒机塑料造粒机图片废塑料造粒机3.塑料造粒机周边设备 ① 冷却装置:主要由冷却水槽、冷却水环、风道或风幕组成。

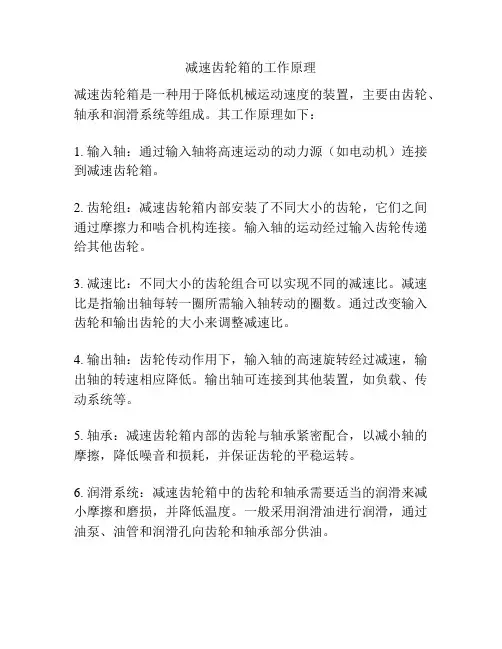

减速齿轮箱的工作原理
减速齿轮箱的工作原理
减速齿轮箱是一种用于降低机械运动速度的装置，主要由齿轮、轴承和润滑系统等组成。
其工作原理如下：
1. 输入轴：通过输入轴将高速运动的动力源（如电动机）连接到减速齿轮箱。
2. 齿轮组：减速齿轮箱内部安装了不同大小的齿轮，它们之间通过摩擦力和啮合机构连接。
输入轴的运动经过输入齿轮传递给其他齿轮。
3. 减速比：不同大小的齿轮组合可以实现不同的减速比。
减速比是指输出轴每转一圈所需输入轴转动的圈数。
通过改变输入齿轮和输出齿轮的大小来调整减速比。
4. 输出轴：齿轮传动作用下，输入轴的高速旋转经过减速，输出轴的转速相应降低。
输出轴可连接到其他装置，如负载、传动系统等。
5. 轴承：减速齿轮箱内部的齿轮与轴承紧密配合，以减小轴的摩擦，降低噪音和损耗，并保证齿轮的平稳运转。
6. 润滑系统：减速齿轮箱中的齿轮和轴承需要适当的润滑来减小摩擦和磨损，并降低温度。
一般采用润滑油进行润滑，通过油泵、油管和润滑孔向齿轮和轴承部分供油。
通过以上工作原理，减速齿轮箱可以将高速的输入转速降低到需要的输出转速，达到减速的效果。
减速器工作原理及各部分结构
减速器工作原理及各部分结构减速器是一种机械传动装置，常用于将高速输入转换为低速输出。
它可以通过增大输出扭矩来降低旋转速度。
在各种机械传动装置中，减速器被广泛应用于车辆、机械设备和工业生产线等领域中。
本文将探讨减速器的工作原理及其各部分的结构。
减速器的工作原理：减速器是由输入轴、输出轴、齿轮和轴承等组成的机械装置。
它通过一系列齿轮的结构，将高速、低扭矩的驱动力传递给低速、高扭矩的输出端。
减速器的工作原理主要包括齿轮传动、摩擦和润滑等几个方面。
1.齿轮传动：减速器中最常用的是齿轮传动。
输入端的齿轮将驱动力传递给输出端的齿轮，通过齿轮之间的啮合来改变转速和扭矩。
通常情况下，输入端的驱动齿轮比输出端的被动齿轮大小要大，这样可以实现低速高扭矩的输出。
2.摩擦：在减速器中，齿轮之间的啮合能够产生一定的摩擦力，帮助传递驱动力。
适当的摩擦力有助于减小齿轮的滑动，提高传动效率。
为了减少齿轮的磨损和损耗，减速器通常会在齿轮上添加一层特殊的涂层或润滑油。
3.润滑：减速器的各个齿轮和轴承都需要适当的润滑油来减小摩擦和磨损。
润滑油一般通过润滑系统供给，并在齿轮箱内形成一层光滑的油膜，提供良好的润滑效果。
减速器的各部分结构：减速器由输入轴、输出轴、齿轮和轴承等部分组成，每个部分都起着关键的作用。
1.输入轴：输入轴是减速器中接收驱动力的部分。
它通常是一个长的金属轴，与驱动装置连接。
输入轴通过齿轮传动将驱动力传递给减速器中的齿轮。
2.输出轴：输出轴是减速器中提供输出力的部分。
它通常位于减速器的另一端，用于连接需要输出动力的机械装置。
输出轴通过齿轮传动接收高扭矩、低速输出力。
3.齿轮：减速器中的齿轮用于实现驱动力的传递和转速的转换。
齿轮的大小、齿数和齿形等参数决定了减速器的传动比和适用范围。
不同类型的齿轮布置方式（如斜齿轮、圆柱齿轮、蜗轮蜗杆等）也会影响减速器的工作性能。
4.轴承：减速器中的轴承用于支撑和定位输入轴和输出轴，减少其摩擦和磨损。
塑料挤出造粒机的结构、操作及使用说明
塑料挤出造粒机的结构、操作及使用说明一、结构本机齿轮箱为三轴二级斜轮减速形式，传动斜齿轮采纳20CrMnTi钢精锻打、调质，滚齿后再碳火，因而强度高、耐磨性好、运转平稳，轴承均采纳重系列型，罗杆材料以45＃、40CrMoA、38CrMoALA供用户选择，模头为闸式方型网过滤，备有电动升降和液压升降机构，电热加热用恒温掌控。
二、操作及使用（一）试机前的准备工作1、电源的连接本机备有电源接线位，导线为三相四线，其导线截面（包括零线）不得少于35平方毫米，相线均接于“380V接位”处，零线接于“零线接位”，并检查各线头有无松动及严禁两线头相互接触，以免造成短路。
2、向齿箱注入适当的机油（14#）检查油面需浸到大齿轮底部螺丝。
3、起动一下电机是否合乎转向，如反转可将三相电源的其中两相任意对调。
4、下料口与排气口严禁有金属物体接近，以免掉进罗杆罗筒里而造成不必要的损失。
（二）螺筒的加热将电热系统的主令开关全部拧到“自动”的位置，将恒温表的旋钮拧到该塑料所需的温度示值（不同类型塑料所需温度不一样），即可对料筒进行加热，一般加热时间需按电压的高处与低处及该种塑料的熔点而定（约40—50分钟），模头温度zui宜先加温30分钟才开其它温区。
（因模头体积大，加热部位受限）加热前需将模头筛板升起10—15m/m以免受热时模头与筛板咬死。
新机加热时间够后，将螺筒及模头的高强度罗丝按肯定的力距再拧紧一次，方能准备开机。
（三）机器的开动及操作1、主电机起动本机主电机采纳全自动时间转换起动方式，首先按动按钮，电机待机3——5秒后，（时间可按客户要求自动调整）自动跳运转模式；此时动转正常，随后可下物料，新机不能空机运转时间太长，以免使螺杆与螺筒摩擦而烧伤；机器在运行中，要注意主电机电流和电热各区的电流情况，电机电流是影响电机是否超负荷工作，电热控温电流是是监视电热圈工作情况（如*恒温区电流为30A，在工作时电流20A，那就证明其中一只电热圈烧坏）如发觉电热圈烧坏需立刻更换，以免温度不够而损坏机器。
减速器工作原理及各部分结构
减速器的作用，工作原理及主要结构1.减速器的作用及工作原理减速器是一种装在原动机与工作机之间用以降低转速，增加扭矩的装置，在生产中使用十分广泛，常见的有齿轮减速器，蜗轮蜗杆减速器等，本次测绘的部件为一级圆柱齿轮减速器。
齿轮减速器的工作原理：减速器一种把较高的转速转变为较低转速的专门装置。
由于输入齿轮轴的轮齿与输出轴上大齿轮啮合在一起，而输入齿轮轴的轮齿数少于输出轴上大齿轮的轮齿数，根据齿数比与转数比成反比，当动力源（如电机）或其他传动机构的高速运动，通过输入齿轮轴传到输出轴后，输出轴便得到了低于输入轴的低速运动，从而达到减速的目的。
2.减速器的主要结构① 减速传动装置主要零件构成输入齿轮轴，轴承，大齿轮，键，输出轴等装配关系图说明减速及传动功能由输入齿轮轴、大齿轮、键、输出轴完成。
② 定位连接装置主要零件构成螺栓连接件，垫圈，螺母，销钉装配关系图说明为了使减速器的箱体，箱盖能重复拆装，并保证安装精度，本减速器在箱体、箱盖间采用锥销定位和螺栓连接的方式。
③ 润滑装置主要零件构成箱体，箱盖，齿轮，轴承说明本减速器需要润滑的部位有齿轮轮齿和轴承。
齿轮轮齿的润滑方式为大齿轮携带润滑油作自润滑；轴承润滑方式为大齿轮甩出的油，通过箱盖内壁流入箱体上方的油槽内，再以油槽流入轴承进行润滑。
④ 密封装置主要零件构成透盖，闷盖装配关系图说明为了防止润滑油泄漏，减速器一般都没计密封装置，本减速器采用的嵌入式密封装置，由两个透盖和两个闷盖完成密封。
⑤ 轴向定位装置主要零件构成透盖，闷盖，输出轴，输入轴，调整垫圈，定位轴套装配关系图说明输入齿轮轴的轴向定位由两端闷盖和透盖完成，间隙由调整垫片完成。
输出轴的轴向定位由其两端的闷盖、透盖和定位轴套完成，间隙调整由调整垫圈套完成。
⑥ 观察装置主要零件构成观察孔盖，油标组件装配关系图说明观察装置由箱盖上方的观察孔及箱体左下部油标组件组成。
观察孔主要用来观察齿轮的运转情况及润滑情况。
齿轮箱 工作原理
齿轮箱工作原理
齿轮箱是机械传动装置的一种，用于改变机械设备传动的转速和转矩。
它通过齿轮的啮合作用，将输入轴的旋转运动转换为输出轴的旋转运动，实现不同速比的传递。
齿轮箱的工作原理可分为以下几个步骤：
1. 输入轴传动：输入轴通过外部力或电动机等驱动装置，将动力传递到齿轮箱内部。
输入轴通常是一根旋转的轴，其旋转运动会引起齿轮箱内部齿轮的转动。
2. 齿轮啮合：齿轮箱内部包含两个或多个齿轮，它们的大小、齿数和齿形可能不同。
当输入轴旋转时，其中一个齿轮会与输入轴啮合，从而传递输入轴的转动力和速度。
3. 速比变换：齿轮箱内部的齿轮通过啮合关系，形成不同的速比。
速比可根据不同的应用需求进行设计，例如，可以实现输入轴的高速转换为输出轴的低速，并同时增加输出轴的扭矩。
4. 输出轴传动：输出轴是齿轮箱内部的另一个轴，它通过齿轮的啮合和传递，将输入轴传递的转动力和速度转换为输出轴的转动力和速度。
输出轴通常是用于驱动其他机械设备或将动力传递到其他传动装置的轴。
通过这样的工作原理，齿轮箱可以实现不同速比的传递，从而适应不同的工作场景和要求。
在工业生产和机械制造等领域，
齿轮箱被广泛应用于各种机械设备中，如汽车、工程机械、机床等，提供传动和控制的功能。
简述我国的塑料造粒机的结构原理
产总希望尽可能实现最高转速及实现高产，对挤 塑机要求螺杆转速从起动到所需工作转速时，可 供使用的调速范围要大。而且对转速的稳定性要 求高，因为转速的波动将导致挤出量的
波动，影响挤出质量，所以在牵引线速度没有变 化情况下，就会造成线缆外径的变化。同理如牵 引装置线速波动大也会造成线缆外径的变化，螺 杆和牵引线速度可通过操作台上相应仪
芯，防止由于潮气(或绕包垫层的湿气)的作用使 护套中出现气孔的可能。预热还可防止挤出中塑 料因骤冷而残留内压力的作用。在挤塑料过程中， 预热可消除冷线进入高温机头，在
模口处与塑胶接触时形成的悬殊温差，避免塑胶 温度的波动而导致挤出压力的波动，从而稳定挤 出量，保证挤出质量。挤塑机组中均采用电加热 线芯预热装置，要求有足够的容量并保
店内存货出售，他们“由售改囤”，坐待市场变化。经营家具收藏多年的王 先生表示，“很多红木会馆最近停业两个月，老板说是自己喜欢暂时不卖留 了下来，其实也是在等着升值。物以稀为贵，短期内红木市场恐难退烧。” 购买红木家具谨防假冒红木家具价格飙升，假冒家具也就层出不穷。业内人 士提醒想要购买的市民：红木家具一般都是卖木料原色，对于上漆的家具要 格外留心;同时，购买时一定要索取正式发票，并在发票上注明家具的具体 材质，切不可泛泛以“红木”二字来统称。因为红木的种类很多，差价可在 十倍以上，若发票未能注明木材名称，以后维权将会极其困难。根据国家标 准，“红木”的范围确定为5属8类。5属是以树木学的属来命名的，即紫檀
。挤出机组的用途不同其选配用的辅助设 备也不尽相同。如还有切断器、吹干器、印字装 置等。校直装置：塑料挤出废品类型中最常见的 一种是偏心，而线芯各种型式的弯曲则是
产生绝缘偏心的重要原因之一。在护套挤出中， 护套表面的刮伤也往往是由缆芯的弯曲造成的。 因此，各种挤塑机组中的校直装置是必不可少。 校直装置的主要型式有：滚筒式(分为
造粒机的结构原理
造粒机的结构原理
造粒机的结构原理主要包括以下几个部分：
1. 进料系统：原料通过进料装置，进入造粒机内部。
2. 螺杆压缩区：原料经过进料系统后，进入螺杆压缩区。
在此区域，螺杆会将原料推进，并逐渐压缩。
3. 加热区：造粒机中设有加热区，可通过加热器对原料进行加热处理。
加热可以改变原料的物性，在造粒过程中起到软化、塑化的作用。
4. 挤出区：经过加热区的处理后，原料进入挤出区。
在这个区域，原料被连续挤压，形成连续的管状产品。
5. 切割系统：管状产品由挤出口进入切割系统，通过切割装置对产品进行截断。
6. 冷却系统：切割后的产品通过冷却系统，冷却后形成颗粒状的成品。
7. 出料系统：成品被排出机外，最终形成颗粒状的产品。
综上所述，造粒机的结构原理主要有进料系统、螺杆压缩区、加热区、挤出区、切割系统、冷却系统和出料系统。
通过这些部分的协同作用，将原料加热压缩挤
出，并通过切割和冷却得到所需的颗粒状产品。
简述：造粒机结构组成及操作
中国工程塑料网门户简述：造粒机结构组成及操作随着制造业轻量化的发展趋势，塑料已成为轻量化的第一选择，深入到各行各业，在生活中被广泛应用；小到日常生活中的日常用品、家用电器等，大到军事交通上的汽车、航空，人造卫星等领域，就连医疗用品也涉及到高性能塑料的应用。
居然塑料应用广泛，那就必定要有生产塑料的机器，像注塑机、造粒机等等，更要知道这些机器的操作方法。
下面简单描述一下塑料造粒机结构组成及操作原理：通常企业中都把塑料造粒机名为挤塑机，主要是因为造粒机主机系统是挤塑机；主要由挤压系统、传动系统加热冷却系统和三部分组成。
而挤压系统包括螺杆、机筒、料斗、机头、和模具；其中螺杆挤压系统最主要部件，是由高强度耐腐蚀的合金钢制成，螺杆直接关系到挤塑机的应用范围和生产效率。
第二个传动系统一般由电动机、减速器和轴承等部分组成，主要作用是用来驱动螺杆，供给螺杆在挤出过程中所需要的力矩和转速。
而第三个加热冷却装置则是塑料挤出机能够正常进行工作的的首要条件；目前市场上的塑料造粒机有三种加热方式，分别为电加热、煤加热和天然气加热；但由于煤加热安全性存在为问题，天然气加热的无法精确有效的控制，所以大家还是以电加热为主，一般用的是高频电磁加热器，高频电磁感应加热器具有如下显著优点：1、智能安全：工作时可触摸加热器而不伤手;2、高效节能：快速升温可高达600度以上，节能达30%-70%，有助于提高设备产量并降低设备磨损;3、热损耗极低：改善了工作环境，复合环保节能要求;4、智能化程度高：可实现远距离监测和数据线控制，具有多充保护和故障自我诊断报警功能。
5、寿命长免维护：料筒螺杆本体发热而加热器自身不发热，使用寿命远比常规加热器长。
另外冷却装置为了设置塑料处于工艺要求的温度，并为此保证；其实更重要的作用是为了保证保证传动部分正常工作和防止因升温使塑料粒发粘堵塞料口。
中国工程塑料网门户将对其他生产塑料的机器做出详细介绍。
减速机的工作原理
减速机的工作原理
减速机是一种广泛应用于工业生产中的机械传动装置，它的作
用是通过降低电动机的输出转速，提高扭矩，从而满足不同机械设
备的工作需求。
减速机的工作原理主要包括传动原理、结构原理和
工作原理三个方面。
首先，从传动原理来看，减速机的工作原理是基于齿轮传动的。
它通过齿轮的啮合和相互传动，实现了从电动机的高速旋转到输出
轴的低速旋转。
在减速机中，常见的齿轮包括斜齿轮、圆柱齿轮、
锥齿轮等，它们的不同组合方式和传动比例可以实现不同的减速效果。
其次，从结构原理来看，减速机的工作原理还涉及到其内部结构。
减速机通常由外壳、输入轴、输出轴、齿轮组、轴承等部件组成。
其中，输入轴和输出轴通过齿轮组的传动，实现了速度的减小
和扭矩的增大。
同时，减速机的外壳还起到了保护内部零部件和润
滑油封闭的作用，确保减速机长期稳定运行。
最后，从工作原理来看，减速机的工作原理是将电动机的高速
旋转转换为输出轴的低速高扭矩旋转。
当电动机带动输入轴旋转时，
通过齿轮组的传动，输出轴的旋转速度会相应减小，但扭矩会相应增大。
这样就实现了从高速低扭矩到低速高扭矩的转换，满足了不同机械设备对于转速和扭矩的需求。
综上所述，减速机的工作原理是基于齿轮传动的，通过内部结构的设计和工作原理的实现，将电动机的高速低扭矩转换为输出轴的低速高扭矩，从而满足了工业生产中对于不同转速和扭矩需求的机械设备。
减速机在各行各业中都有着重要的应用，对于提高生产效率和保障设备运行稳定起着至关重要的作用。
减速机工作原理
减速机工作原理标题：减速机工作原理引言概述：减速机是一种常见的传动装置，用于降低驱动设备的转速，增加扭矩输出。
它在各种机械设备中广泛应用，如工业生产线、输送设备、机械臂等。
了解减速机的工作原理对于正确使用和维护设备至关重要。
一、减速机的构成1.1 减速机的外壳：通常由铸铁或铝合金制成，具有良好的强度和刚性。
1.2 减速机的内部结构：包括齿轮、轴承、轴等关键零部件。
1.3 减速机的润滑系统：用于减少摩擦和磨损，保证减速机的正常运转。
二、减速机的工作原理2.1 齿轮传动：减速机内部的齿轮通过啮合传递动力，实现减速效果。
2.2 齿轮比：通过不同大小的齿轮组合，可以实现不同的减速比例。
2.3 扭矩输出：减速机通过减速同时增加扭矩输出，满足不同设备的需求。
三、减速机的应用领域3.1 工业生产线：减速机用于调节生产线上各个设备的转速，保证生产效率。
3.2 输送设备：减速机可以提高输送设备的承载能力和稳定性。
3.3 机械臂：减速机能够控制机械臂的运动速度和力度，实现精准操作。
四、减速机的维护保养4.1 定期润滑：保持减速机内部零部件的润滑状态，减少摩擦和磨损。
4.2 清洁保养：定期清洁减速机外壳和内部零部件，防止灰尘和杂质对设备造成损坏。
4.3 检查调试：定期检查减速机的工作状态，及时调整和维修，确保设备正常运转。
五、减速机的未来发展5.1 智能化：减速机将更加智能化，实现远程监控和自动调节。
5.2 节能环保：减速机将更加节能环保，减少能源消耗和排放。
5.3 高效化：减速机将更加高效化，提高传动效率和性能指标。
结语：减速机作为一种重要的传动装置，在各个领域都发挥着重要作用。
了解减速机的工作原理，可以更好地使用和维护设备，提高设备的使用寿命和效率。
随着科技的发展，减速机将不断创新和进步，更好地适应不同领域的需求。
减速机工作原理
减速机工作原理减速机是一种常见的机械传动装置，广泛应用于各种机械设备中，用于降低电机的输出转速并增加输出扭矩。
本文将详细介绍减速机的工作原理及其组成部分。
一、减速机的工作原理减速机的工作原理基于齿轮传动原理，通过齿轮的啮合来实现输入轴和输出轴之间的转速和扭矩的转换。
减速机主要由输入轴、输出轴、齿轮组、壳体及润滑系统等组成。
当电机带动输入轴旋转时，输入轴上的齿轮与齿轮组中的齿轮啮合，齿轮组中的齿轮通过啮合传递动力。
由于齿轮的大小不同，输入轴的转速会被减小，而输出轴的扭矩会相应增加。
这样，减速机就能够提供适合机械设备的转速和扭矩。
二、减速机的组成部分1. 输入轴：接受电机的输入动力，并将其传递给齿轮组。
2. 输出轴：将齿轮组传递过来的转速和扭矩输出给机械设备。
3. 齿轮组：由多个齿轮组成，通过齿轮的啮合来实现转速和扭矩的转换。
齿轮组中的齿轮一般分为主动齿轮和从动齿轮，主动齿轮由输入轴带动，从动齿轮通过啮合接受主动齿轮的动力。
4. 壳体：用于固定和支撑齿轮组的外壳结构，起到保护和支撑作用。
5. 润滑系统：用于对减速机内部齿轮组进行润滑，减少摩擦和磨损，提高传动效率和使用寿命。
三、减速机的应用领域减速机广泛应用于各个行业的机械设备中，如工程机械、冶金设备、矿山设备、化工设备、食品设备、纺织设备等。
1. 工程机械：减速机在挖掘机、装载机、推土机等工程机械中起到转向和传动动力的作用，提高机械设备的工作效率和稳定性。
2. 冶金设备：减速机在冶金设备中用于钢铁轧制、连铸机、冷却床等设备，实现高速旋转的转速和大扭矩的输出。
3. 矿山设备：减速机在矿山设备中常用于输送机、破碎机、筛分机等设备，实现物料的输送和处理。
4. 化工设备：减速机在化工设备中用于搅拌机、搅拌缸、反应釜等设备，提供稳定的转速和扭矩输出。
5. 食品设备：减速机在食品设备中用于搅拌机、搅拌缸、切割机等设备，确保食品加工的均匀性和高效性。
6. 纺织设备：减速机在纺织设备中用于纺纱机、织机等设备，实现纺纱和织布的高速运转。
塑料颗粒机的原理
塑料颗粒机的原理
塑料颗粒机是将废弃的塑料制品重新加工转化为塑料颗粒的设备。
其原理主要包括塑料熔融和挤出成型两个过程。
塑料颗粒机的工作原理如下：
首先，废弃的塑料制品（如瓶子、袋子等）被收集并进行分类、清洗和破碎处理。
经过处理后的废塑料被送入塑料颗粒机的料仓中。
其次，料仓中的塑料颗粒被输送到一个加热系统中，加热系统会将塑料颗粒加热到一定温度。
加热的目的是使塑料颗粒变得可塑，容易熔化。
接下来，经过加热的塑料颗粒被输送到塑化机构中。
在塑化机构内，旋转的螺杆通过外部加热和内部额外压力，将塑料颗粒加热至熔点并将其熔化。
螺杆的作用是推动和搅拌塑料颗粒，使其均匀熔化。
塑化后的塑料熔体被推送到挤出机构，挤出机构由一个旋转的螺杆和一个模具（挤出口）组成。
在挤出机构中，熔融的塑料经由螺杆的旋转被推送向挤出口。
最后，挤出口的模具决定了塑料颗粒的形状和尺寸。
模具内部的压力和流动条件使熔融塑料通过模具时被压缩成所需的颗粒形状。
通过调整挤出机的参数和模具的设计，可以生产出不同形状、尺寸和质量的塑料颗粒。
值得注意的是，塑料颗粒机中的挤出过程通常使用单螺杆挤出机，但也有一些应用双螺杆挤出机，特别是当需要处理更复杂的塑料混合物时。
总结来说，塑料颗粒机的工作原理是通过将废弃的塑料制品经过分类、清洗和破碎处理后，加热、塑化、挤出和模具成型的过程，将塑料颗粒重新制造成能够被再次利用的塑料颗粒。
通过这一过程，废弃塑料得到了再次利用，实现了资源的有效循环利用，同时也降低了对环境的污染。
减速器工作原理及各部分结构
减速器工作原理及各部分结构减速器是工业中常用的一种传动机构，它可以将高速旋转的输入轴转速减小，并通过输出轴输出。
减速器主要由输入轴、输出轴、齿轮传动系统、壳体和润滑系统等部分组成。
减速器的工作原理是通过齿轮的传动来实现转速的减小。
输入轴通过齿轮传动系统输入动力，齿轮传动系统由一组齿轮组成，其中有驱动齿轮和被动齿轮。
输入轴上的驱动齿轮通过齿轮传动带动被动齿轮。
由于驱动齿轮的齿数较多，被动齿轮的齿数较少，所以被动齿轮转动的速度较慢，从而实现了输入轴转速的减小。
输出轴与被动齿轮相连接，通过输出轴输出。
减速器的各部分结构主要包括输入轴、输出轴、齿轮传动系统、壳体和润滑系统等。
输入轴是减速器的动力输入端，它通过连接外部动力源来提供动力。
输入轴需要具有足够的强度和刚性来承受输入动力的载荷，并且要保证与齿轮传动系统的连接可靠。
输出轴是减速器的动力输出端，它通过连接外部工作机来实现输出功效。
输出轴需要具有足够的强度和刚性来承受输出动力的载荷，并且要保证与齿轮传动系统的连接可靠。
齿轮传动系统是减速器的核心部分，它由一组齿轮组成。
齿轮分为驱动齿轮和被动齿轮，驱动齿轮通过齿轮传动带动被动齿轮，从而实现输入轴转速的减小。
齿轮的齿数、齿轮轴的布局和齿轮的材料等都会影响减速器的传动比和传动效率。
壳体是减速器的外壳，用于固定各部分结构，并起到保护和支撑的作用。
壳体需要具有足够的刚性和密封性，以保证减速器的正常工作。
润滑系统是用于保证减速器各齿轮和轴承的润滑和冷却的系统。
润滑系统通常由油泵、油箱、滤清器和冷却装置等组成。
润滑油需要具有良好的抗磨性和抗氧化性，以延长减速器的使用寿命。
总之，减速器通过齿轮传动来实现输入轴转速的减小，主要由输入轴、输出轴、齿轮传动系统、壳体和润滑系统等部分组成。
其中齿轮传动系统是减速器的核心部分，通过驱动齿轮和被动齿轮的配合来实现输入轴转速的减小。
壳体用于保护和支撑各部分结构，润滑系统用于保证减速器的正常工作。
塑料造粒机结构(二)传动系统介绍和传动零件润滑 - 副本
塑料造粒机结构（二）传动系统介绍和传动零件润滑
1.1 传动系统有哪些主要零部件?其作用是什么?
塑料造粒机的传动系统主要由电动机、v带传动、齿轮减速箱等零部件组成。
电动机一般多采用直流电动机,三相异步电动机也有应用。
传动系统的作用主要是驱动螺杆在一定的转速范围内旋转工作, 按生产工艺条件要求,保证螺杆在一定的转矩作用下,均匀平稳地旋转,达到完成塑料熔融塑化及被推出机筒的输送工作。
1.2 塑料造粒机中的传动零件怎样润滑?
塑料造粒机中需要润滑的部位主要是齿轮减速箱中的齿轮啮合面和传动轴上的轴承。
齿轮啮合面的润滑是用工业齿轮油。
当齿轮啮合旋转时,齿轮泵通过多个输油管把润滑油分别送到各个齿轮的齿面部位。
各传动轴端的滚动轴承用钙基润滑脂(GB49l-2008) 。
承受螺杆推力、支撑螺杆轴旋转用轴承用钙钠基润滑脂(SH/T 0368-1992) 。
滚动轴承的润滑, 一般多在设备定期检修时进行更换或补加润滑脂。
塑料造粒机图片。
塑料造粒机结构(三)减速机齿轮箱工作原理和转速算法 - 副本
塑料造粒机结构（三）减速机齿轮箱工作原理和转速算法1.1 什么是塑料造粒机齿轮减速器?塑料机械中常用的齿轮减速器有哪些?齿轮减速器(也叫减速箱) 是指在一个金属箱体内, 安装有一组或几组齿轮啮合传动, 以达到输出轴转速低于输人轴转速、增大输出轴转矩的目的。
塑料机械传动中常用的齿轮减速器结构类型有圆柱齿轮减速器、圆锥一圆柱齿轮组合型减速器、蜗杆减速器和行星齿轮减速器等。
1.2 齿轮传动工作特点及啮合传动条件有哪些?齿轮传动是机械传动中应用最多的一种传动方式, 它是用一组齿轮的齿与齿的啮合传动来传递转矩的。
齿轮传动的工作特点是: 传动比固定不变; 齿轮传动速度范围广,传递工作效率高;工作寿命长;齿轮传动结构比较紧凑;传递功率变化范围大。
齿轮传动的不足之处是转动时噪声比较大, 不能用于较远距离轴之间的传动,齿轮的制造比较复杂、费用高。
为了保证一对啮合传动齿轮能长期正确地工作, 减小传动啮合噪声, 啮合传动的一对齿轮必须具备下列基本条件:l ) 这对齿轮的模数相同。
2)这对齿轮的齿形角(压力角)相等。
3 ) 两个齿轮的齿顶高系数相等。
4)如果是斜齿圆柱齿轮,它们的齿倾斜角度相等,一个是左旋,另一个是右旋。
5) 要保证这对齿轮的啮合中心距a值在传动装配公差要求范围内。
1.3 什么叫主动轮?什么叫被动轮?被动轮转速怎样计算?以塑料造粒机上V带传动为例:安装在电动机轴上的v带轮为主动轮,安装在减速器输入轴上的V带轮为被动轮。
以一对齿轮啮合为例:一般情况是小直径齿轮(齿数少)为主动齿轮;大直径齿轮(一对啮合齿轮中齿数多者)为被动齿轮。
被动轮转速计算实例:如果是V带传动,主动V带轮直径是l20mm、转速是1450r/min,被动轮直径是360mm,则被动轮的转速是: ''=[l450÷(360÷l20)]r/mjn=483r/ min。
如果是一对齿轮啮合传动,主动齿轮转速为400r/min、齿数为25齿,被动齿轮的齿数为50齿,则此对啮合齿轮传动的被动齿轮转速是: n=[400 ÷(50÷25 ) ] r/min=200r/min。
齿轮减速箱原理
齿轮减速箱原理齿轮减速箱是一种常用的机械传动装置，广泛应用于工业生产、机械加工、交通运输、农业等领域。
其原理是利用一组齿轮的啮合来使输入轴的转速降低，同时输出轴的扭矩增大，实现功率的传递。
齿轮减速箱由输入轴、输出轴、减速装置和外壳组成。
其中输入轴与外部机器连接，将输入的动力传入减速装置中；减速装置包括一组齿轮，根据要求布置成不同的传动比例，输入轴上的动力经过啮合相互作用，可以在输出轴上得到一个降速和增大输出扭矩的效果；输出轴传递所得到的动力将驱动外部机器完成工作。
齿轮减速箱的齿轮啮合方式通常有两种：外啮合和内啮合。
外啮合的齿轮减速箱一般是由驱动轴和被动轴相对而转，齿轮插在轴上，轴的两侧分别有支撑轴承，因此在同一轴上的齿轮要么齿轮在轴表面，要么齿轮用法兰固定在轴上。
内啮合的齿轮减速箱则安装在同一水平面上，一般使用防火隔板分离内壳和外壳。
内啮合的齿轮减速箱一般具有小体积和更高的效率。
齿轮减速箱的传动比是指把输入轴的转数和扭矩变成输出轴的转数和扭矩的比值。
比例越大，输出轴的扭矩就越大，输出轴的转速就越小。
在设计齿轮减速箱时，需要根据使用情况和工作环境来选择不同的传动比例，确保输出轴的扭矩和转速符合要求。
除了传动比例的选择外，齿轮减速箱在运行时还需要考虑一些问题。
例如，应控制输出轴的转速和扭矩，避免超过允许范围；应定期对齿轮减速箱进行检查和维护，以保证充足的润滑和防止减速箱故障和损坏；应确保输出轴和减速箱的轴承和密封件是健康的，以免发生漏油等问题。
总之，齿轮减速箱是一种常见的机械传动方式，它通过齿轮的啮合来实现将输入轴的速度降低，并增加输出轴的扭矩。
在实际应用中，需要根据使用情况选择不同的传动比例，并对减速箱进行定期维护和检查，以确保其正常工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
塑料造粒机结构（三）减速机齿轮箱工作原理和转速算法
1.1 什么是塑料造粒机齿轮减速器?塑料机械中常用的齿轮减速器有哪些?
齿轮减速器(也叫减速箱) 是指在一个金属箱体内, 安装有一组或几组齿轮啮合传动, 以达到输出轴转速低于输人轴转速、增大输出轴转矩的目的。
塑料机械传动中常用的齿轮减速器结构类型有圆柱齿轮减速器、圆锥一圆柱齿轮组合型减速器、蜗杆减速器和行星齿轮减速器等。
1.2 齿轮传动工作特点及啮合传动条件有哪些?
齿轮传动是机械传动中应用最多的一种传动方式, 它是用一组齿轮的齿与齿的啮合传动来传递转矩的。
齿轮传动的工作特点是: 传动比固定不变; 齿轮传动速度范围广,传递工作效率高;工作寿命长;齿轮传动结构比较紧凑;传递功率变化范围大。
齿轮传动的不足之处是转动时噪声比较大, 不能用于较远距离轴之间的传动,齿轮的制造比较复杂、费用高。
为了保证一对啮合传动齿轮能长期正确地工作, 减小传动啮合噪声, 啮合传动的一对齿
轮必须具备下列基本条件:
l ) 这对齿轮的模数相同。
2)这对齿轮的齿形角(压力角)相等。
3 ) 两个齿轮的齿顶高系数相等。
4)如果是斜齿圆柱齿轮,它们的齿倾斜角度相等,一个是左旋,另一个是右旋。
5) 要保证这对齿轮的啮合中心距a值在传动装配公差要求范围内。
1.3 什么叫主动轮?什么叫被动轮?被动轮转速怎样计算?
以塑料造粒机上V带传动为例:安装在电动机轴上的v带轮为主动轮,安装在减速器输入轴上的V带轮为被动轮。
以一对齿轮啮合为例:一般情况是小直径齿轮(齿数少)为主动齿轮;大直径齿轮(一对啮合齿轮中齿数多者)为被动齿轮。
被动轮转速计算实例:
如果是V带传动,主动V带轮直径是l20mm、转速是1450r/min,被动轮直径是360mm,则被动轮的转速是: ''=[l450÷(360÷l20)]r/mjn=483r/ min。
如果是一对齿轮啮合传动,主动齿轮转速为400r/min、齿数为25齿,被动齿轮的齿数为50齿,则此对啮合齿轮传动的被动齿轮转速是: n=[400 ÷(50÷25 ) ] r/min=200r/min。
即:被动轮转速(r/min) =主动轮转速÷（被动轮直径/主动轮直径）
=主动轮转速÷（被动轮齿数/主动轮齿数）塑料造粒机图片。
