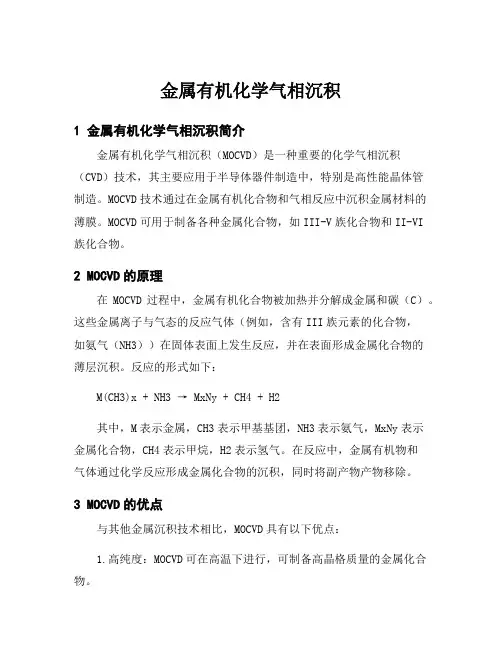

金属有机化学气相沉积1 金属有机化学气相沉积简介金属有机化学气相沉积（MOCVD）是一种重要的化学气相沉积（CVD）技术，其主要应用于半导体器件制造中，特别是高性能晶体管制造。
MOCVD技术通过在金属有机化合物和气相反应中沉积金属材料的薄膜。
MOCVD可用于制备各种金属化合物，如III-V族化合物和II-VI族化合物。
2 MOCVD的原理在MOCVD过程中，金属有机化合物被加热并分解成金属和碳（C）。
这些金属离子与气态的反应气体（例如，含有III族元素的化合物，如氨气（NH3））在固体表面上发生反应，并在表面形成金属化合物的薄层沉积。
反应的形式如下：M(CH3)x + NH3 → MxNy + CH4 + H2其中，M表示金属，CH3表示甲基基团，NH3表示氨气，MxNy表示金属化合物，CH4表示甲烷，H2表示氢气。
在反应中，金属有机物和气体通过化学反应形成金属化合物的沉积，同时将副产物产物移除。
3 MOCVD的优点与其他金属沉积技术相比，MOCVD具有以下优点：1.高纯度：MOCVD可在高温下进行，可制备高晶格质量的金属化合物。
2.高精度：由于反应产物在较低的升温速率下形成，MOCVD生长的薄膜具有优异的表面均匀性和精度。
3.适用性广泛：MOCVD可用于制备各种金属化合物，对于不同的薄膜材料可调节金属有机物和氢气相对含量。
4 总结MOCVD是一种基于化学反应的金属化合物薄膜沉积技术，它具有高纯度、高精度和适用性广泛等优点。
MOCVD技术已经成功应用于半导体材料中，如GaAs和InP等。
随着技术的不断发展，MOCVD技术将在更广泛的领域得到应用，例如纳米材料和光电子学。
