西门子MP277触摸屏程序下载(网线)
SIEMENS手持触摸屏程序下载解决方案
点击退出系统，进入系统设置界面，重复前面所述的系统设计 界面即可。
SIEMENS手持触摸屏程序下载 流程
程序下载方式，共分为两种情况。
1、触摸屏上电的时候下载程序。 2、触摸屏在运行过程中下载程序。
1、触摸屏上电的时候下载程序流程如下。
上电后出现 如图所示画 面时，需要 下载程序， 点击control panel按钮。 进行下载设 置界面。
Байду номын сангаас入设计文件夹后，移动右侧下拉条，找到Transfer选项。双 击进入设置通信端口界面。
在Channel选项中，单击Channel下拉条选项， MPI/Profibus选项。
出现如图片所示照片后，选择MPI选项，点击OK进行 确认关闭窗口。
点击OK关闭设置窗口
单击X关闭设置桌面。
选择Transfer选项，进入下载界面。
下载界面
2、在上电程序运行情况下，下载程序步骤。
点击系统设置按钮，进入系统设置界面。
西门子S7-200PLC下载程序的4种方法
西门子S7-200PLC下载程序的4种方法
云工控 2016-08-02 17:15:06
西门子S7-200PLC的4种下载程序的方法：
1、用PC/PPI电缆下载。
这是一般的读者熟知的方法，这种方法下载程序简单，而且PC/PPI电缆价格也不贵，而且在很多资料上都有介绍，在此笔者就不啰嗦了。
2、用PC/MPI适配器下载。
有的读者可能会奇怪，PC/MPI适配器是下载S7-300/400程序的东东啊。
如果S7-200上配有EM277模块，就可以使用PC/MPI适配器下载程序了，下载界面如下：
3、用CP5611卡下载。
用CP5611卡下载可以采用3种下载协议，一是PPI协议；二是MPI协议；三是PROFIBUS通信协议。
其中采用第一种PPI协议下载程序用的比较多。
三种协议下载界面如下：
PPI
MPI
PROFIBUS
4、以太网下载程序。
这种方法不常用，且需要配置EM243-1以太网模块，而且必须在EM243-1被连接上后才可以用以太网模块下载程序，因此首先还要用PC/PPI电缆。
下载界面如下：。
下载触摸屏和PLC程序操作说明
到网站下载step 7 编程软件打开网页/download/点击软件下载目录〉工业自动化系统〉S7-200然后下载STEP7-Micro/W32 V3.2 Program Software 软件（19.2M大小）；安装后按照“下载触摸屏和PLC程序操作说明”操作即可。
（一）触摸屏程序下载1．到要打开的程序，双击程序图标打开程序；2．执行下拉菜单命令：选项——〉传输设定，按下图所示设置参数3．执行下拉菜单命令：应用——〉编译，对程序进行编译；4．把下载线连接好；5．调触摸屏后面的拨码开关，使6在OFF其它均在ON，上电后触摸屏显示如下画面6．如上图所示，按压左上角的Download AP/PGM 按钮，同时在电脑中执行下拉菜单命令：应用——〉下载固件及应用，程序便可下载到触摸屏中，若有通讯错误可在第2步中选择COM1 试一试；7．程序拷贝完成后，断开电源，把拨码开关置于正常工作位置（6和7在OFF,其它均在ON）即可。
（二）PLC程序下载1．把PLC置于STOP工作方式，连接好PPI电缆；2．接好PLC的工作电源，注意时220V交流电源；3．打开PLC的编程软件，执行下拉菜单命令：File——〉New 新建一个空白PLC程序文件;4．执行下拉菜单命令：File——〉Upload , 一路“OK”,即可把PLC中的程序读出来，然后执行下拉菜单命令：File——〉Save 作备份保存；5．执行下拉菜单命令：PLC——〉Clear, 一路“OK”，即可把PLC中的程序清除；6．执行下拉菜单命令：File——〉Open ,打开要下载的程序；7．执行下拉菜单命令：File——〉Download , 一路“OK”,即可把程序下载到PLC中；8．如下载时通讯错误，可换一个COM口试试：（1）执行菜单命令：View——〉component——>communications,出现如下窗口（2）双击图中右上角的图标，出现如下窗口（3）点击Properties按钮，出现如下窗口（4）选择Local Connection 选项，如下图所示可以选择另一个COM口完成后一路OK，重新下载程序即可9．把PLC置于Run工作方式即可;。
MP277西门子触摸屏使用说明
MP277各种下载方法参考手册本手册使用面板组态软件采用WinCC flexible 2007，操作系统为Windows XP Professional SP2，面板为MP277-10 Touch，订货号：6AV6643-0CD01-1AX1 对于WinCC flexible2005 SP1以及较早版本，操作界面可能会有不同，该手册仅供参考。
目 录1．PC/PPI电缆下载方法 (3)1.1下载要求 (3)1.2下载设置 (3)2．以太网下载方法 (8)2.1下载要求 (8)2.2下载设置 (8)3．MPI/DP下载方法 (18)3.1 CP5611+MPI电缆下载 (18)3.1.1下载要求 (18)3.1.2下载设置 (18)3.2 PC-Adapter电缆下载 (26)3.2.1下载要求 (26)3.2.2下载设置 (26)4．USB电缆下载方式 (34)4.1下载要求 (34)4.2下载设置 (37)5．OS 更新设置 (41)5.1 在什么样的情况下，您需要更新面板的操作系统 (41)5.2 如何更新面板的OS（普通OS更新） (41)5.2 如何更新面板的OS（恢复出厂设置） (44)1．PC/PPI 电缆下载方法1.1下载要求下载电缆的选择，针对于MP277设备，支持的PC/PPI 电缆的订货号为以下三种1．6ES7901-3BF20-0XA02．6ES6901-3BF21-0XA03．6ES7901-3CB30-0XA0鉴于前两种电缆的型号比较老，目前市场上主要使用的是第三种PC/PPI 电缆，所以我们以此为例，说明如何使用PC/PPI 电缆对面板进行下载，注意：目前的软件还不支持使用6ES7901-3DB30-0XA0(USB 口)对MP277面板进行下载。
电缆如下图所示：6ES6901-3BF21-0XA06ES7901-3CB30-0XA0注意： 西门子的PC/PPI 电缆都有如图所示的适配器（电缆中间的方盒子），如果您的电缆没有适配器，表明电缆并非西门子产品，不支持计算机到面板的下载电缆连接方法：PC/PPI 电缆的一端（稍短）连接到计算机的串口上，另外一端（稍长）直接连接到面板下部IF1B 接口上。

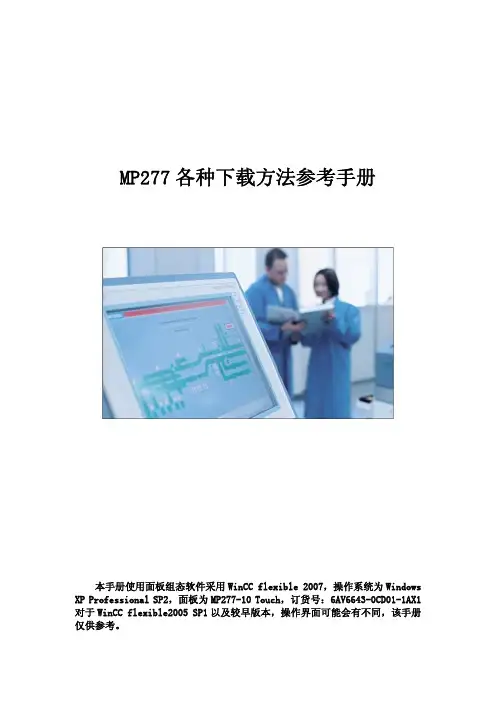

MP277西门子触摸屏说明书
MP277各种下载方法参考手册本手册使用面板组态软件采用WinCC flexible 2007，操作系统为Windows XP Professional SP2，面板为MP277-10 Touch，订货号：6AV6643-0CD01-1AX1 对于WinCC flexible2005 SP1以及较早版本，操作界面可能会有不同，该手册仅供参考。
目 录1．PC/PPI电缆下载方法 (3)1.1下载要求 (3)1.2下载设置 (3)2．以太网下载方法 (8)2.1下载要求 (8)2.2下载设置 (8)3．MPI/DP下载方法 (18)3.1 CP5611+MPI电缆下载 (18)3.1.1下载要求 (18)3.1.2下载设置 (18)3.2 PC-Adapter电缆下载 (26)3.2.1下载要求 (26)3.2.2下载设置 (26)4．USB电缆下载方式 (34)4.1下载要求 (34)4.2下载设置 (37)5．OS 更新设置 (41)5.1 在什么样的情况下，您需要更新面板的操作系统 (41)5.2 如何更新面板的OS（普通OS更新） (41)5.2 如何更新面板的OS（恢复出厂设置） (44)1．PC/PPI 电缆下载方法1.1下载要求下载电缆的选择，针对于MP277设备，支持的PC/PPI 电缆的订货号为以下三种1．6ES7901-3BF20-0XA02．6ES6901-3BF21-0XA03．6ES7901-3CB30-0XA0鉴于前两种电缆的型号比较老，目前市场上主要使用的是第三种PC/PPI 电缆，所以我们以此为例，说明如何使用PC/PPI 电缆对面板进行下载，注意：目前的软件还不支持使用6ES7901-3DB30-0XA0(USB 口)对MP277面板进行下载。
电缆如下图所示：6ES6901-3BF21-0XA06ES7901-3CB30-0XA0注意： 西门子的PC/PPI 电缆都有如图所示的适配器（电缆中间的方盒子），如果您的电缆没有适配器，表明电缆并非西门子产品，不支持计算机到面板的下载电缆连接方法：PC/PPI 电缆的一端（稍短）连接到计算机的串口上，另外一端（稍长）直接连接到面板下部IF1B 接口上。
西门子触摸屏下载步骤
西门子触摸屏下载步骤初始状态下载：触摸屏在初始状态下启动后进入传送（Transfer）模式，退出传送模式，点击进入控制面板（Control Panel），双击传送图标（Transfer）进入传送设置界面。
在传送设置界面中选中“Enable Channel”和“Remote Control”，然后选择传送通道（如MPI/Profibus/S7-Ethernet，ETHERNET，USB）。
如果使用MPI或PROFIBUS传送，选择“MPI/Profibus/S7-Ethernet”，然后点击“Advanced”按钮进入高级设置。
在高级设置对话框中列出了可选择的连接方式，有“MPI”、“PROFIBUS”和“S7-Ethernet”，选择所需要的连接方式，然后点击属性按钮“Properties…”对选择的连接方式进一步设置。
如果选择的是“MPI”或“PROFIBUS”，那么在属性对话框中请选中“Panel is the only master on the bus”，并设置好触摸屏的站地址和波特率等相关的通讯设置。
如果选择的是以太网，则设置IP地址和子网掩码，要求IP地址和计算机的IP地址位于同一网段内。
设置完成后点击“OK”保存所有修改过的内容。
然后退出控制面板，点击“Transfer”进入传送模式。
触摸屏部分设置好后，下面进行PG/PC接口的设置。
进入计算机控制面板或启动STEP7，然后打开“设置PG/PC接口”界面，选择与触摸屏相同的通讯接口（如MPI或PROFIBUS DP），点击属性按钮设置PG/PC属性。
在属性窗口中，选中“PG/PC是总线上的唯一主站”，设置站地址和波特率等通讯设置，然后点击确认保存。
接着点击诊断按钮弹出诊断界面，点击“读取”按钮，等待计算机读取网络站信息。
如果读取到的站信息中有触摸屏的站地址，那么说明通讯正常。
然后点击确认退出PG/PC接口设置。
启动WinCC Flexible软件，打开项目并编译项目。
mp277下载设置
mp277下载设置
想用usb/ppi编程电缆（6es7901-3db30-0xa0）给mp277屏下载画面行吗？传送设设置中我选择了rs233/ppi，端口选择中只有com口，并没有usb，我以前用pc/ppi编程电缆或以太网都没问题没题。
我现在手上只有usb/ppi编程电缆。
另外我下一工程中是smart1000的屏还用这根电缆应如何设置。
最佳答案
1、我想用usb/ppi编程电缆（6es7901-3db30-0xa0）给mp277屏下载画面行吗？----
目前的软件还不支持使用usb/ppi编程电缆订货号：6es7901-3db30-0xa0对mp277进行下载。
而smart1000触摸屏可以使用usb/ppi编程电缆进行下载。
参考：
mp277西门子面板下载手册》——
/download/html/download.aspx?d ownloadid=3086&treeid=10&url=%2fdownload%2fupload%2f as%2fapplication%2fa0263.pdf
《smartline精彩系列面板》手册——
/download/html/download.aspx?d ownloadid=4512&treeid=10&url=%2fdownload%2fupload%2f as%2fmanual%2f4092.pdf
图片说明：1，电缆
标签。
wincc flexiable 2008用 以太网给触摸屏(mp277
wincc flexiable 2008用以太网给触摸屏
（mp277
已经传送成功了几个触摸屏，但是遇到有一个屏传送没反应，点下载的图标后只出现编译进度的窗口后，几秒钟后就自动消失了。
没有提示任何错误。
反复尝试都如此，查了下触摸屏里的配置和下载时候设置的参数都没有问题。
到底是什么回事，毕竟其他触摸屏参数和设置都一样的都可以成功下载的。
最佳答案
说的对，再编译的过程要看输出窗口提示有哪些错误，把这些错误处理了才能正常传送，否则就是那样不提示就没了
图片说明：1，输出窗口
标签。
MP277 各种下载方法参考手册
MP277各种下载方法参考手册本手册使用面板组态软件采用WinCC flexible 2007，操作系统为Windows XP Professional SP2，面板为MP277-10 Touch，订货号：6AV6643-0CD01-1AX1 对于WinCC flexible2005 SP1以及较早版本，操作界面可能会有不同，该手册仅供参考。
目 录1．PC/PPI电缆下载方法 (3)1.1下载要求 (3)1.2下载设置 (3)2．以太网下载方法 (8)2.1下载要求 (8)2.2下载设置 (8)3．MPI/DP下载方法 (18)3.1 CP5611+MPI电缆下载 (18)3.1.1下载要求 (18)3.1.2下载设置 (18)3.2 PC-Adapter电缆下载 (26)3.2.1下载要求 (26)3.2.2下载设置 (26)4．USB电缆下载方式 (34)4.1下载要求 (34)4.2下载设置 (37)5．OS 更新设置 (41)5.1 在什么样的情况下，您需要更新面板的操作系统 (41)5.2 如何更新面板的OS（普通OS更新） (41)5.2 如何更新面板的OS（恢复出厂设置） (44)1．PC/PPI 电缆下载方法1.1下载要求下载电缆的选择，针对于MP277设备，支持的PC/PPI 电缆的订货号为以下三种1．6ES7901-3BF20-0XA02．6ES6901-3BF21-0XA03．6ES7901-3CB30-0XA0鉴于前两种电缆的型号比较老，目前市场上主要使用的是第三种PC/PPI 电缆，所以我们以此为例，说明如何使用PC/PPI 电缆对面板进行下载，注意：目前的软件还不支持使用6ES7901-3DB30-0XA0(USB 口)对MP277面板进行下载。
电缆如下图所示：6ES6901-3BF21-0XA06ES7901-3CB30-0XA0注意： 西门子的PC/PPI 电缆都有如图所示的适配器（电缆中间的方盒子），如果您的电缆没有适配器，表明电缆并非西门子产品，不支持计算机到面板的下载电缆连接方法：PC/PPI 电缆的一端（稍短）连接到计算机的串口上，另外一端（稍长）直接连接到面板下部IF1B 接口上。
西门子触摸屏以太网及 PNIE 方式上下载操作方法
西门子触摸屏TP\KTP（精智\精简系列面板）以太网及 PN/IE 方式上下载4.1 下载要求1. 以太网电缆交叉线：对电缆的具体要求最好采用T568B的交叉线序标准，即：一端采用T568A 标准:（白绿,绿,白橙,蓝,白蓝,橙,白棕,棕）。
另外一端采用T568B标准：（白橙,橙,白绿,蓝,白蓝,绿,白棕,棕）。
也就是反线或者计算机直连线。
直通线：对于西门子的面板，其所带的以太网卡具有自适应功能，如果您的计算机也支持自适应功能，那么也可以采用直通线序标准进行下载，即：一端采用T568B标准：（白橙,橙,白绿,蓝,白蓝,绿,白棕,棕），另外一端也采用T568B 标准：（白橙,橙,白绿,蓝,白蓝,绿,白棕,棕）。
通过交换机或者HUB进行连接：使用以太网电缆和交换机或者HUB连接PC和面板，只要保证我们能从PC上Ping到面板，则物理连接正常.以上三种联接方式都能够实现下载，要确保物理连接正常，这是我们成功下载的基础。
2．计算机安装以太网卡（或者集成网卡）。
3．相关技术参数设定。
电缆连接方法：Ethernet 电缆的一端连接到计算机的以太网网卡的RJ45接口上，另外一端直接连接到面板下部Ethernet 接口上。
4.2 下载设置以太网：1. TP900 Comfort 设置：图 28TP900 上电后，进入 Widows CE 操作系统，将自动显示 Loader。
单击“ Control Panel ”按钮打开控制面板。
图29在“ Control Panel ”中双击“ Transfer ”打开 Transfer Setting 对话框。
图 30在“ Channel ”选项单中进行传送设置：•勾选“ Enable Transfer ”选项使能对操作面板的传送。
•勾选“ Remote Control ”选项使能自动切换传输模式功能。
（注意：调试结束后应当取消“ Remote Control ”，以防止不经意的项目传送导致面板中的运行系统被终止。
西门子触摸屏下载步骤
西门子触摸屏下载步骤初始状态下载：触摸屏在初始状态下启动后进入传送（Transfer）模式，退出传送模式，点击进入控制面板（Control Panel），双击传送图标（Transfer）进入传送设置界面。
在传送设置界面中选中“Enable Channel”和“Remote Control”，然后选择传送通道（如MPI/Profibus/S7-Ethernet，ETHERNET，USB）。
如果使用MPI或PROFIBUS传送，选择“MPI/Profibus/S7-Ethernet”，然后点击“Advanced”按钮进入高级设置。
在高级设置对话框中列出了可选择的连接方式，有“MPI”、“PROFIBUS”和“S7-Ethernet”，选择所需要的连接方式，然后点击属性按钮“Properties…”对选择的连接方式进一步设置。
如果选择的是“MPI”或“PROFIBUS”，那么在属性对话框中请选中“Panel is the only master on the bus”，并设置好触摸屏的站地址和波特率等相关的通讯设置。
如果选择的是以太网，则设置IP地址和子网掩码，要求IP地址和计算机的IP地址位于同一网段内。
设置完成后点击“OK”保存所有修改过的内容。
然后退出控制面板，点击“Transfer”进入传送模式。
触摸屏部分设置好后，下面进行PG/PC接口的设置。
进入计算机控制面板或启动STEP7，然后打开“设置PG/PC接口”界面，选择与触摸屏相同的通讯接口（如MPI或PROFIBUS DP），点击属性按钮设置PG/PC属性。
在属性窗口中，选中“PG/PC是总线上的唯一主站”，设置站地址和波特率等通讯设置，然后点击确认保存。
接着点击诊断按钮弹出诊断界面，点击“读取”按钮，等待计算机读取网络站信息。
如果读取到的站信息中有触摸屏的站地址，那么说明通讯正常。
然后点击确认退出PG/PC接口设置。
启动WinCC Flexible软件，打开项目并编译项目。
MP277西门子面板下载手册
MP277各种下载方法参考手册本手册使用面板组态软件采用WinCC flexible 2007，操作系统为Windows XP Professional SP2，面板为MP277-10 Touch，订货号：6AV6643-0CD01-1AX1 对于WinCC flexible2005 SP1以及较早版本，操作界面可能会有不同，该手册仅供参考。
目 录1．PC/PPI电缆下载方法 (3)1.1下载要求 (3)1.2下载设置 (3)2．以太网下载方法 (8)2.1下载要求 (8)2.2下载设置 (8)3．MPI/DP下载方法 (18)3.1 CP5611+MPI电缆下载 (18)3.1.1下载要求 (18)3.1.2下载设置 (18)3.2 PC-Adapter电缆下载 (26)3.2.1下载要求 (26)3.2.2下载设置 (26)4．USB电缆下载方式 (34)4.1下载要求 (34)4.2下载设置 (37)5．OS 更新设置 (41)5.1 在什么样的情况下，您需要更新面板的操作系统 (41)5.2 如何更新面板的OS（普通OS更新） (41)5.2 如何更新面板的OS（恢复出厂设置） (44)1．PC/PPI 电缆下载方法1.1下载要求下载电缆的选择，针对于MP277设备，支持的PC/PPI 电缆的订货号为以下三种1．6ES7901-3BF20-0XA02．6ES6901-3BF21-0XA03．6ES7901-3CB30-0XA0鉴于前两种电缆的型号比较老，目前市场上主要使用的是第三种PC/PPI 电缆，所以我们以此为例，说明如何使用PC/PPI 电缆对面板进行下载，注意：目前的软件还不支持使用6ES7901-3DB30-0XA0(USB 口)对MP277面板进行下载。
电缆如下图所示：6ES6901-3BF21-0XA06ES7901-3CB30-0XA0注意： 西门子的PC/PPI 电缆都有如图所示的适配器（电缆中间的方盒子），如果您的电缆没有适配器，表明电缆并非西门子产品，不支持计算机到面板的下载电缆连接方法：PC/PPI 电缆的一端（稍短）连接到计算机的串口上，另外一端（稍长）直接连接到面板下部IF1B 接口上。
西门子触摸屏下载步骤(新)
西门子触摸屏下载步骤初始状态下载：触摸屏在初始状态下启动后进入传送（Transfer）模式，退出传送模式，点击进入控制面板（Control Panel），双击传送图标（Transfer）进入传送设置界面。
在传送设置界面中选中“Enable Channel”和“Remote Control”，然后选择传送通道（如MPI/Profibus/S7-Ethernet，ETHERNET，USB）。
如果使用MPI或PROFIBUS传送，选择“MPI/Profibus/S7-Ethernet”，然后点击“Advanced”按钮进入高级设置。
在高级设置对话框中列出了可选择的连接方式，有“MPI”、“PROFIBUS”和“S7-Ethernet”，选择所需要的连接方式，然后点击属性按钮“Properties…”对选择的连接方式进一步设置。
如果选择的是“MPI”或“PROFIBUS”，那么在属性对话框中请选中“Panel is the only master on the bus”，并设置好触摸屏的站地址和波特率等相关的通讯设置。
如果选择的是以太网，则设置IP地址和子网掩码，要求IP地址和计算机的IP地址位于同一网段内。
设置完成后点击“OK”保存所有修改过的内容。
然后退出控制面板，点击“Transfer”进入传送模式。
触摸屏部分设置好后，下面进行PG/PC接口的设置。
进入计算机控制面板或启动STEP7，然后打开“设置PG/PC接口”界面，选择与触摸屏相同的通讯接口（如MPI或PROFIBUS DP），点击属性按钮设置PG/PC属性。
在属性窗口中，选中“PG/PC是总线上的唯一主站”，设置站地址和波特率等通讯设置，然后点击确认保存。
接着点击诊断按钮弹出诊断界面，点击“读取”按钮，等待计算机读取网络站信息。
如果读取到的站信息中有触摸屏的站地址，那么说明通讯正常。
然后点击确认退出PG/PC接口设置。
启动WinCC Flexible软件，打开项目并编译项目。
