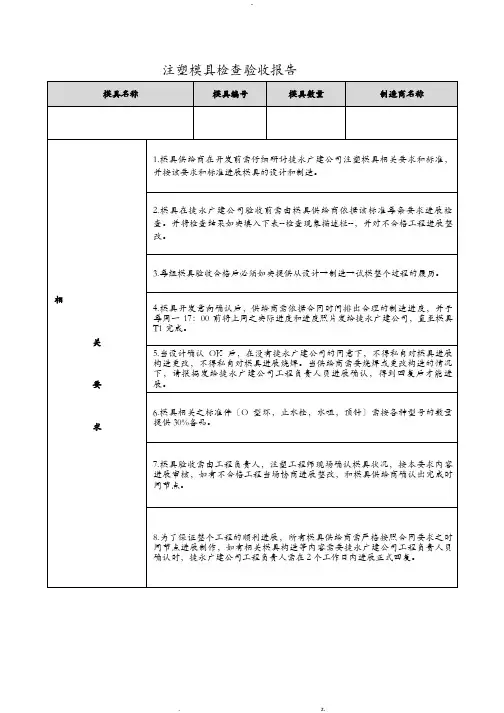

注塑模具检查验收报告
注塑模具出厂检验报告
14
大滑块下面是否都有耐磨板（滑块宽度超过150mm），耐磨板比大面高出0.05-0.1mm，耐磨板应加油槽。
15
大型滑块（宽度超过200mm）锁紧面是否有耐磨板面高出0.1-0.5mm，上面加油槽。
16
滑块压板是否有定位结构。
序号
检 查 内 容
合 格
不合格
无
1
前后模表面是否有不平整、凹坑、锈迹等其他影响外观的缺陷。
2
镶块与模框配合，四R角是否低于1mm的间隙（最大处）。
3
分型面保持干净、整洁，无手提砂轮打磨避空，封胶部分无凹陷。
4
排气槽深度是否小于塑料的溢边值，PP小于0.03mm，ABS、PS等小于0.05mm，排气槽由机床加工，无手工打IN，出水为OUT；IN、OUT后加顺序号，如IN1、IN2、OUT1、OUT2等。标识英文字符和数字位置在水嘴正下方10mm处，字迹清晰、整齐。
4
进出油嘴、进出气嘴标识是否同冷却水嘴，并在IN、OUT前空一个字符加G（气）、O（油）。
5
模架上各模板是否有基准角符号，字迹是否清晰、整齐。各模板是否有零件编号，编号在基准角符号正下方处。
20
撑头是否比模腿高出0.05—0.15mm，并不与顶出孔干涉。
21
如注塑机采用延伸喷嘴，定位圈内部是否有足够大的空间，以保证标准的注塑机加长喷嘴带加热圈可以伸入。
22
M12（含M12）以上的螺丝是否为12.9级。
23
产品光洁度检测数据数值 （正面： 侧面： ）
24
25
二、模具动作部分：
序号
检 查 内 容
注塑模具检查验收报告
注塑模具检查验收报告注塑模具检查验收报告一模具的标牌和外观标示1. 模具铭牌内容完整，字符清晰，排列整齐。
按如下标准进展编制，用铆钉安装于模具操作侧的模脚上检查现象描述合格可承受不可承受2. 模具水路标牌，标牌格式和标准如下，如果水路较为复杂可适当加大比例，但必须标示内容完整正确。
型芯和型腔分开标示。
3. 模具锁模块注意标牌,相关标准如下列图所示，用铆钉固定安装于模具操作侧锁模块附近。
检查现象描述合格可承受不可承受4. 对于有使用热流道模具需按各热流道产商标牌标准制作标牌，安装于型腔固定板侧面上部5. 相关铭牌放置位置于模具操作侧，如下列图所示:6. 模板需有序号和模号，以及常用信息，需要在模板上做凹字，字高必须大于8mm,按如下标准所示:7. 所有吊环孔下方需要有吊环大小标示，标示字高必须大于 8mm,如下列图所示: 检查现象描述合格可承受不可承受8. 所有模具水路接头位置需要有水路编号和进出标示，标示位于水路附件,字高需大于 8mm〔水路标示尽量位于接头位置的上端或左右端，下端容易被冷却水腐蚀〕，模具出运喷漆后，也需要清晰可见9. 进出油嘴、进出气嘴是否同冷却水嘴，并在 IN、OUT 前空一个字符加G〔气〕、O〔油〕。
10. 模具安装方向上的上下侧开设水嘴，是否内置，并开导流槽或下方有支撑柱加以保护。
11. 模具需在模脚或后模板上用箭头标明安装方向，箭头旁应有"UP〞字样，箭头和文字为红色，安装位置见第 5条二模具的吊装与外观1. 模具配件应不影响模具的吊装和存放。
如果有外露的油缸、水嘴，预复位机构等，应有支撑腿保护。
如下列图: 检查现象描述合格可承受不可承受2. 所有模具必须装有锁模块，锁模块必须喷涂红色油漆，重量小于 500kg 的模具可在反操作侧放置于 1 个锁模块。
模具重量大于 500KG 时需要在操作侧和反操作侧各放置于个，H，W，L 和螺丝按模具大小适中选用3. 定位圈尺寸按照注塑机要求，定位圈安装孔必须为沉孔，不能直接贴在上固定板上，高出上固定板 10-15mm,必须使用 4个 M8 的螺丝固定相关标准如下:80T---280T定位环直D=100mm,280T 以上定位环直径 D=150mm模具外表没有锈斑，撞伤等明显外观缺陷。
塑件模具验收报告
2.澆口及流道與產品搭配合理，進膠平衡度
3.澆口中內無倒角，且光滑
4.熱澆道電熱正常，出膠正常.
5.細水口脫模是否順暢，鉤針設計是否合理
6.模具定位環尺寸是否相符
1.□合理□不合理
2.□是□否
3.□有□否
4.□是□否□無
5.□是□否□無
6.□是□否
8
3.非外觀毛邊值
4.□是□否
6
縮水
1.外觀面:目視距離15cm自然光下不明顯或以限度樣品為準
2.非外觀面:目視距離35cm自然光下不明顯
1.□有□無
2.□有□無
3.
7
表面拉模
1.外觀表面不可有
2.非外觀面以限度樣為準
1.□有□無
2.□有□無
8
表面流痕及模印
1.外觀面正表面不可以流痕與模印
2.側壁外觀面目視距離30cm自然光下不明顯或以限度樣為準
備注:
模具驗收報告
D/R-048-C
機型:名稱:日期:Page:2/4
三:產品檢驗項目
序號
項目
檢驗標準與方法
檢驗結果
判定
備注
1
尺寸
1.標準：依圖紙
2.檢測工具：卡尺/塞規/投影儀
見《零件檢測表》
2
組裝實配/互配
1.組裝可操作性
2.配合鬆緊度依LTC實驗標準
3.幹涉（不允許）
4.每穴產品是否具有互配互換性
3.彈簧能力足夠
4.中子：不漏油，進出順利，連接方便
5.斜銷面低于模具表面0~0.10mm.
6.合模無摩擦，斜導住強度是否足夠
1.□是□否□無
2.□是□否□無
A1 模具验收评审报告
模具名称模具编号制造单位模具验收:责任人签字备注
供应商质量工程师供应商质量或项目质量工程师
模具工程师（或/和）
产品工程师
工艺工程师项目采购工程师质量部/生产部
采购部计划完成日期实际完成日期备注四、注塑验证(批量工艺状态适中，不可有极限项（注塑工艺卡）、模具运行稳定（含机械手、自动脱落））
五、入库验收(提供完整的模具图及电极图、提供模具数据及电极数据、热流道使用说明书、模具使用说明书）
零件名称零件号使用设备一、材料验收(模仁材质证明、热处理报告、硬度和加工确认)
（仅适用于模具供应商）二、产品验证(零件是否已经OTS认可（外观及全尺寸报告）、是否模拟批量工艺状态（注塑工艺卡））备注/建议/待完成的行动:
特别说明：第一至第五项验收完毕后作为项目《量产移交评审》中模具验收的依据。
（新增内容）
三、拆模验证
（备注：有模具工程师岗位的事业部/分公司优先选择模具工程师）行动责任人模具验收评审报告
六、批量稳定性验证（生产稳定性、质量
稳定性（合格率））
内部生产
外协生产。
模具验收报告(新)
8
垃圾钉、支撑柱、回位弹簧的位置及数量是否合格
模具工程师
9
顶针板是否按要求安装导柱(2525以上模架4支)
模具工程师
10
顶板是否有顶出限位块及安全复位开关(如需要)
模具工程师
11
特长模具(2530以上模架)顶出孔必须三个以上
模具工程师
12
定位环直径是否符合成型机要求
模具工程师
13
加热器、热电偶、位置、数量是否按要求合格设置
模具验收报告
模具名称
模具编号
产品编号
适用机型
模架
样式
□自制模架
模架材质
出厂
日期
模穴数
□标准模架
型腔材质
型腔料产地
型腔标准硬
实测硬度
成型周期
模具外形及尺寸
（MM）
模具照片(主力图+前模+后模)
组立图
前模
后模
其它
模具点检项目( 共22项)
序号
检查项目
检查部门
判定
备注
1
是否有模具送货单、模具出厂检验合格单
开模厂商
相关意见:
注塑厂商
相关意见:
采购
相关意见:
模具工程师
相关意见:
模具工程师
2
模具最终图档(3D/2D)是否移交我司
模具工程师
3
是否有移交模具备用零件
模具工程师
4
模具铭牌\天地侧标记是否清晰(要求在操作侧)
模具工程师
5
水路连接标记(OUT\IN)是否清晰,安装是否方便
模具工程师
6
2525以上模具各模板吊环孔是否齐全、位置是否合理

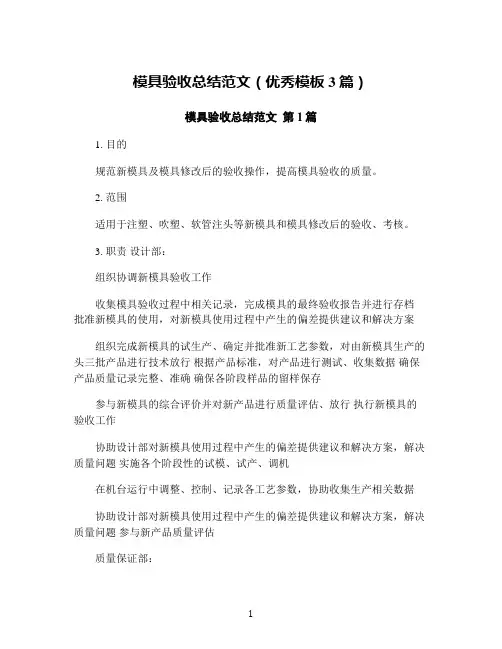

模具验收总结范文(优秀模板3篇)

模具验收总结范文（优秀模板3篇）模具验收总结范文第1篇1. 目的规范新模具及模具修改后的验收操作，提高模具验收的质量。
2. 范围适用于注塑、吹塑、软管注头等新模具和模具修改后的验收、考核。
3. 职责设计部：组织协调新模具验收工作收集模具验收过程中相关记录，完成模具的最终验收报告并进行存档批准新模具的使用，对新模具使用过程中产生的偏差提供建议和解决方案组织完成新模具的试生产、确定并批准新工艺参数，对由新模具生产的头三批产品进行技术放行根据产品标准，对产品进行测试、收集数据确保产品质量记录完整、准确确保各阶段样品的留样保存参与新模具的综合评价并对新产品进行质量评估、放行执行新模具的验收工作协助设计部对新模具使用过程中产生的偏差提供建议和解决方案，解决质量问题实施各个阶段性的试模、试产、调机在机台运行中调整、控制、记录各工艺参数，协助收集生产相关数据协助设计部对新模具使用过程中产生的偏差提供建议和解决方案，解决质量问题参与新产品质量评估质量保证部：质量保证部：模具车间生产车间业务部4. 程序4.1. 新模具验收流程4.1.1. 新模具的验收流程，根据客户群、产品工艺等的不同，验收流程如下：A级客户群，通常是指有指定产品验证要求的客户。
模具制作完成、试模结束，样品经双方确认后，模具验收严格按照客户确认的验证(EO)草案执行。
成功验证后，由设计部组织相关部门执行4.5模具验收工作。
B级客户群，对产品验证无指定要求的，根据产品工艺的不同，依照以下验收流程：4.2. 维修模具的验收流程对于已经验收后的模具，因客户需求改变产品结构或尺寸，或者因为模具本身损坏或人为损坏，模具需要进行维修，对于此类维修模具需要执行SOP-ENG-003《模具日常维护程序》进行相关检查记录，并对实际模具维修项目进行重点查看。
改变产品的外观(如改变logo、表面粗糙度等无关产品配合问题)，模具修改后只需试模。
试模时，试模人员在正常工艺要求下对产品自检，自检合格后让机台至少连续运行20分钟方可取样，送样质量保证部。
