高压板坏后最常见的有以下几种故障
[维修资料] 液晶电视常见故障判断1
[维修资料]液晶电视常见故障判断1、显示器开机不上电,电源指示灯不亮,主要检查电源板、电源分两种:一是外置、二是内置(当然包括电源高压一体的)易损坏的小元件一搬是:保险、电感、电容、开关管、稳压二极管等。
有些不是很常见的电源,是受CPU控制的,当按按键板开关时,CPU再给电源集电路信号,启动电源电路工作。
2、显示器亮一下就不亮了,或都不亮,电源指示灯亮,或有点点图像(不一定能看到的)等等,这种情况看能不能正常关机,或者拔了信号线看指示灯的变化,大致确定是高压板还是灯管引起的故障。
还有一种情况可能是电源和驱动板引起的,首先检查高压板的电源供电,之后检查驱动板有没有启动信号给高压板,检查启动信号一般是量电压,按显示器开关(0-5V的跳变),确定电源板和驱动板是否正常,如果显示器的灯还不点亮,那就重点检查高压板和灯管了。
因为,现在的液晶显示器的高压板的设计一般都是对称的设计,而两边都坏的可能基本上没有。
一般老机容易出问题的是升压变压器和灯管,新机的保护电路和工艺问题比较的多。
检查一下高压板有没有保险、三极管、电容、电感、升压变压器等等之类的损坏;检查一下灯管线有没有松、插头有没有打火烧坏、线的绝缘、灯管两头是不是很黑、灯管有没有断等等。
有条件的维修员应该多备几根高压板,原因是:如果怀凝高压板与灯管故障时,可以插上一根高压板,快速精确判断故障所在。
3、19英寸以下的屏常用四灯、双灯、单灯的高压条,很多品牌机为了节约成本,高压条也有很多是集成在电源板里,如果修不好高压板时,电源板又和高压集成在一起,不可能全换,因为成本太高了,能修好是最好,不能修好的,就应该改造,找出高压板的供电脚、启动脚、地、亮度控制脚、接到替换的高压板里即可。
常见故障的处理一、花屏1.测量主板时钟输出是否正常。
2.检查主板信号R\G\B由输入到主芯片部分线路(有无虚焊、短路,电容电阻有无错值。
3.检查主板信号输出到输出到屏的连接座部分线路有无虚焊、短路(IC脚、排阻及座、双列插针,特别注意扁平插座。
液晶高压板的常见故障及排除
液晶高压板的常见故障及排除液晶显示器是一种高清晰度、低污染的显示器设备,基本上是由LCD液晶面板、背光模块及高压板组成,其中高压板负责将信号转换为驱动电压输出,使LCD液晶屏幕正常工作。
然而,在长期使用中,液晶高压板也会出现一些故障问题,下文将对这些故障原因及排除方法进行详细介绍。
常见故障1. 屏幕闪烁屏幕在使用过程中出现闪烁情况可能是由高压板输出电压不稳定引起的。
由于高压板通常直接用于LCD屏幕,因此使用过程中使用的电压较高。
若高压板输出电压波动较大,LCD液晶屏面板将会出现闪烁、噪音等情况。
闪烁情况也可能存在于高压板内部元器件出现故障的情况,例如,高压板内置的热敏电阻可能出现失效,造成过热。
2. 屏幕无显示屏幕在开机后无显示,或显示模糊,色彩失真等情况,通常是由高压板输出的信号不稳定引起的。
某些情况下,高压板内部元器件故障也可能导致LCD持续黑屏。
液晶高压板电路复杂,因此需要对高压板内部的电流泄漏、电阻值、开关电容器等元器件进行测试,以找出故障原因。
3. 屏幕卡死屏幕在使用过程中突然无响应,可能是由高压板输出电压过高或过低造成的。
该情况也可能与LCD液晶屏面板的线路接头松动或线路连接不良有关。
如果情况非常严重,那么液晶高压板还可能因电流过大而过热,发生短路等安全隐患。
排除方法1. 屏幕闪烁1.检查高压板输出电压是否稳定。
可使用万用表或示波器来检测高压板输出电压是否正确,进而判断是否需要维修高压板。
2.检查高压板内的热敏电阻是否过热,如果过热,建议立即更换。
2. 屏幕无显示1.检查线路接头是否牢固,线路是否连接良好。
2.如果情况非常严重,需要对高压板内部元器件进行更替。
3. 屏幕卡死1.检查高压板输出电压是否过高或过低,如果过高或过低,则需要进行调整。
2.检查LCD液晶屏面板的线路接头是否牢固,线路连接是否良好。
3.如果情况非常严重,需要更换高压板内部的电容器、电阻等元器件。
总之,要保证液晶显示器的正常使用,必须保证高压板的正常工作。
液晶显示器维修资料
液晶显示器维修资料一、电源山于解码板需要的供电电压都比较低,所以对电源的滤波效果要求比较高。
时间用长的一些机子刚开机一亮即灭,或者是平时开机工作时画面轻微的忽明忽暗,有时能开机有时不能开机,就极有可能是电源供电不足造成,这些故障在单独电源盒供电只需代换试一试就很容易解决,如果是内置供电那就需拆机检查,主查滤波电路,只要是靠近发热元件的都应该是首换对象。
也可用外接电源并上去试,因为12V和5V很容易做到。
二、高压板(灯管和高压板一起来讲)首先高压板供电良好也是至关重要,高压板坏的典型故障就是开机指示灯亮,能够控制,主机不亮或者一亮即灭。
若是灯管坏(应该说多灯的显示屏不可能一起坏,一般只是坏一根),故障也是一亮即灭。
这样就给维修人员造成一些障碍,不知道到底是灯管坏还是高压板坏,所以我建议维修人员自备一个单灯的高压驱动板,在维修时可以单独用电源驱动板,把每一根灯管都试一遍,一灯两线,两灯四线,四灯八线。
都很好接,只需接其中两根一样的线就可。
四灯六线的取两根同颜色的粗线接上可以试。
基本上不管灯管大小全部都可以试出灯管的好坏,我从12寸到3X寸都试过。
判断完灯管后就可以检查高圧板了,如果是单块高压板,我建议直接换整块,价格便宜且省事。
如果是和电源一体,首查高压板供电保险,再查振荡三极管、二极管,其实上面零件很少,可以用表逐个全测一遍也花不了儿分钟,有的用振荡IC都不是怎么好买,激励IC—般很少坏,我修了很多只是碰到一、二例。
当然在对整合式高压板无计可施的时候可以用单独的高压板代替,只要空间允许。
三、解码板解码板坏的儿率也是比较大,一般冬天坏的多。
都是由于使用者身上的静电在触摸接键的时候导致解码板损坏,好的液晶在按键上就有放电脚,并加了儿层屏蔽,维修人员在更换按键时千万不要随意把五脚的按键用四脚来代替,这样就留下了隐患。
解码芯片的损坏率和MCU的损坏率基本相等,GM系列解码芯片基本上都是键控对地漏电,如果遇到这种系列的芯片,键控脚3. 3V电压被拉坊,更换按键无效,直接换芯片0K(这种芯片也比较好买,只是价格昂贵与整体代换解码板价格相当)。

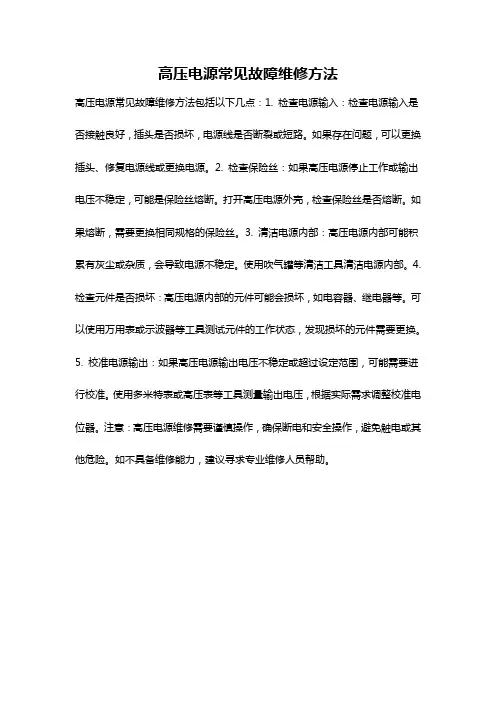

高压电源常见故障维修方法
高压电源常见故障维修方法
高压电源常见故障维修方法包括以下几点:1. 检查电源输入:检查电源输入是否接触良好,插头是否损坏,电源线是否断裂或短路。
如果存在问题,可以更换插头、修复电源线或更换电源。
2. 检查保险丝:如果高压电源停止工作或输出电压不稳定,可能是保险丝熔断。
打开高压电源外壳,检查保险丝是否熔断。
如果熔断,需要更换相同规格的保险丝。
3. 清洁电源内部:高压电源内部可能积累有灰尘或杂质,会导致电源不稳定。
使用吹气罐等清洁工具清洁电源内部。
4. 检查元件是否损坏:高压电源内部的元件可能会损坏,如电容器、继电器等。
可以使用万用表或示波器等工具测试元件的工作状态,发现损坏的元件需要更换。
5. 校准电源输出:如果高压电源输出电压不稳定或超过设定范围,可能需要进行校准。
使用多米特表或高压表等工具测量输出电压,根据实际需求调整校准电位器。
注意:高压电源维修需要谨慎操作,确保断电和安全操作,避免触电或其他危险。
如不具备维修能力,建议寻求专业维修人员帮助。

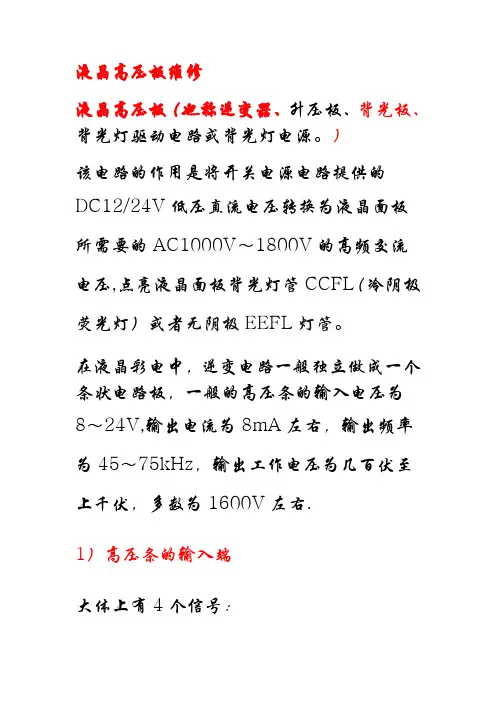

液晶高压板维修
液晶高压板维修液晶高压板(也称逆变器、升压板、背光板、背光灯驱动电路或背光灯电源。
)该电路的作用是将开关电源电路提供的DC12/24V低压直流电压转换为液晶面板所需要的AC1000V~1800V的高频交流电压,点亮液晶面板背光灯管CCFL(冷阴极荧光灯)或者无阴极EEFL灯管。
在液晶彩电中,逆变电路一般独立做成一个条状电路板,一般的高压条的输入电压为8~24V,输出电流为8mA左右,输出频率为45~75kHz,输出工作电压为几百伏至上千伏,多数为1600V左右.1)高压条的输入端大体上有4个信号:一、是电源,小屏幕一般为12V,大屏幕一般为+24V;有保险丝的一般来说是正极二、是接地端,三、是背光开启/关断控制端(ON/OFF);控制脚一般是3。
3V和5V,也有个别是接地的四、是亮度调整端(ADJ)。
2)高压条的输出口接CCFL背光灯管,每个输出口由两根线组成,一根为高电平,一根为低电平.由于输出端口有高压,所以要注意在通电时不要用手去碰,以免触电,对身体造成伤害。
另外需要说明的是,高压条的输出接口有窄口和宽口之分.通常,液晶彩电的液晶屏灯管有2个、4个、6个、8个或更多,这就需要高压条也应该适当配对,也就是说,这些灯管要分别由高压条的输出口进行驱动,小屏幕液晶彩电一般为10个以下,随着屏幕尺寸的增大,所采用的灯管数也会相应增加。
灯管的多少与屏的大小有关,一般来说:15英寸屏为2根灯管,19英寸屏为4根灯管,26英寸屏为12根灯管,32英寸屏为16根灯管,37~42英寸屏为20根灯管。
3)高压板工作原理高压板实际就是逆变电路,主要由驱动控制电路(振荡器、调制器)、直流变换电路、驱动电路(功率输出管及高压变压器)、保护检测电路、谐振电容、输出电流取样电路、CCFL背光灯等组成。
在实际的背光灯逆变电路中,常将振荡器、调制器、保护电路集成在一起,组成一块小型集成电路,一般称之为驱动控制IC.工作原理:,该控制信号一般来自微控制器(MCU)部分。
液晶显示器维修的一般故障判断方法 电脑硬件维修
液晶显示器维修的一般故障判断方法电脑硬件维修查看完整版本:[--液晶显示器维修的一般故障判断方法--]数码之家-电脑硬件维修-液晶显示器维修的一般故障判断方法[打印本页]登录-注册-回复主题-发表主题5153785602009-05-04 11:51一、液晶显示器维修的一般判断方法1.显示器整机无电这是一个应该说是非常简单的故障,一般的液晶显示器分机内电源和机外电源两种,机外的常见一些。
不论那种电源,它的结构比crt显示器的电源简单多了,易损的一般是一些小元件,象保险管、输入电感、开关管、稳压二极管等。
比较少见的故障是由主板cpu引起的电源不启动,这部分其实原理也比较简单,就是通过键控板到cpu,再通过cpu输出一个控制信号驱动电源变换集成电路工作。
2.显示屏亮一下就不亮了,但是电源指示灯常亮。
这种问题一般是高压异常造成的,是保护电路动作了,在这种情况下,一般液晶屏上是有显示的,看的方法是"斜视"。
检修的要点是对比修理法。
因为,现在的液晶显示器的高压板的设计一般都是对称的设计,而两边都坏的可能基本上没有。
一般老机容易出问题的是升压变压器和灯管,新机的保护电路和工艺问题比较的多。
3.屏幕亮线或者是暗线这种问题,一般是液晶屏的故障。
亮线故障一般是连接液晶屏本体的排线出了问题暗线一般是屏的本体有漏电,以上两种问题基本上就是给机器判了死刑了,没有维修价值的,因为一块屏的价格太高了。
4.花屏或者是白屏这种问题一般是屏的驱动电压出了问题,如果是屏的驱动电路在主板,那么应该是主板的故障,如果屏的驱动电路在液晶屏上,一般情况下屏就应该换了,维修的风险很大的。
5.偏色故障一般可以进入维修调整模式进行调整。
6.其它相对少见的故障干扰:在不同的工作模式下,液晶显示器有可能出现一些干扰,大部分是正常现象,有少数是电路上带来的。
因为,液晶显示器的特殊生产工艺,造成了只有在标准的工作模式下检测到的问题才能够算是故障。
高压条常见故障
∙高压条常见故障o1、瞬间亮后马上黑屏该问题主要为高压条反馈电路起作用导致,如:高压过高导致保护、反馈电路出现问题导致无反馈电压、反馈电流过大、灯管PIN松脱、IC输出过高等等都会导致该问题,原则上只要IC有输出、自激振荡正常,其它的任何零件不良均会导致该问题,该现象是液晶显示器升压板不良的最常见之现象。
维修时最主要的方法是:(1)短接法----一般情况下,脉宽调制IC中有一脚是控制或强制输出的,对地短路该脚则其将不受反馈电路的影响,强制输出脉冲波,此时升压板一般均能点亮,并进行电路测试,但要注意:因此时具体故障点位还未找到,因此短路过久可能会导致一些异常不到的现象,如:高压线路接触不良时,强制输出可能会导致线路打火而烧板!!!(2)、对比测试法:因液晶显示器灯管采用均为2个以上,多数厂家在设计时左右灯管均采用双路输出,即两个灯管对应相同的两个电路,此时,两个电路就可以采用对比测试法,以判定故障点位!当然,有的机子用一路控制两个灯管时,此法就无效!另一方面,在不明情况下,最好不要乱短路IC各脚,否则可能会出现异想不到的后果!2、通电灯亮但无显示此问题主要为升压板线路不产生高压导致,如:12V未加入或电压不正常、控制电压未加入、接地不正常、IC无振荡/无输出、自激振荡电路产生不良等均会出现该现象!3、三无若因升压板导致该问题,则多数均为升压板短路导致,一般很容易测到,如:12V对地、自激管击穿、IC击穿等均会导致,另外:电源部份或升压板线路同做一块板(即连在一起)的机子,则电源无输出或不正常等亦会产生,维修时可以先切断升压部份供电,确认是哪一方面的问题。
4、亮度偏暗升压板上的亮度控制线路不正常、12V偏低、IC输出偏低、高压电路不正常等均会导致该问题,部份可能伴随着加热几十秒后保护,产生无显示!5、电源指示灯闪该问题同三无现象差不多,多数为管子击穿导致!6、干扰主要有水波纹干扰、画面抖动/跳动、星点闪烁(该现象少数,多数均为液晶屏问题)等,主要是高压线路的问题。
显示器高压板坏了的特征
1、瞬间亮后马上黑屏该问题主要为高压板反馈电路起作用导致,如:高压过高导致保护、反馈电路出现问题导致无反馈电压、反馈电流过大、灯管PIN松脱、IC输出过高等等都会导致该问题,原则上只要IC有输出、自激振荡正常,其它的任何零件不良均会导致该问题,该现象是液晶显示器升压板不良的最常见之现象。
维修时最主要的方法是:(1)短接法----一般情况下,脉宽调制IC中有一脚是控制或强制输出的,对地短路该脚则其将不受反馈电路的影响,强制输出脉冲波,此时升压板一般均能点亮,并进行电路测试,但要注意:因此时具体故障点位还未找到,因此短路过久可能会导致一些异常不到的现象,如:高压线路接触不良时,强制输出可能会导致线路打火而烧板!!!(2)、对比测试法:因液晶显示器灯管采用均为2个以上,多数厂家在设计时左右灯管均采用双路输出,即两个灯管对应相同的两个电路,此时,两个电路就可以采用对比测试法,以判定故障点位!当然,有的机子用一路控制两个灯管时,此法就无效!另一方面,在不明情况下,最好不要乱短路IC各脚,否则可能会出现异想不到的后果!2、通电灯亮但无显示此问题主要为升压板线路不产生高压导致,如:12V 未加入或电压不正常、控制电压未加入、接地不正常、IC无振荡/无输出、自激振荡电路产生不良等均会出现该现象!3、三无若因升压板导致该问题,则多数均为升压板短路导致,一般很容易测到,如:12V对地、自激管击穿、IC击穿等均会导致,另外:电源部份或升压板线路同做一块板(即连在一起)的机子,则电源无输出或不正常等亦会产生,维修时可以先切断升压部份供电,确认是哪一方面的4、亮度偏暗升压板上的亮度控制线路不正常、12V偏低、IC输出偏低、高压电路不正常等均会导致该问题,部份可能伴随着加热几十秒后保护,产生无显示!5、电源指示灯闪该问题同三无现象差不多,多数为管子击穿导致!6、干扰主要有水波纹干扰、画面抖动/跳动、星点闪烁(该现象少数,多数均为液晶屏问题)等,主要是高压线路的问题.以上几点是升压板产生问题的最主要现象,对于高压板产生的不良,各位不防把它这样比作:灯管相当于我们的日光管(当然,其电压要比日光灯高得多,其粗的一根高压线接的是高压输入、细的一根低压线接的是输出反馈端)、线路板把它看作逆变器线路,围绕着该状况去修,可能会容易一点。
高压开关设备的故障分析与修复
高压开关设备的故障分析与修复一、引言高压开关设备作为电力系统的重要组成部分,承担着电能传输和分配的关键任务。
然而,由于长期运行和外部环境的影响,高压开关设备难免会出现各种故障。
本文旨在探讨高压开关设备故障的常见原因,并提供相应的修复方法,从而确保电力系统的正常运行。
二、故障分析1. 导电件老化高压开关设备经过长时间运行,其导电件容易发生老化现象,如触头、导电板等。
这会导致电流传输不畅,引起设备过热、接触不良等故障。
2. 绝缘击穿绝缘击穿是常见的高压开关故障之一,其原因主要包括外部灰尘、湿气、杂质等,导致绝缘子表面积聚电荷并最终导致击穿。
绝缘击穿会引起设备的短路故障,甚至危及人身安全。
3. 操作不当高压开关设备的操作非常重要,错误的操作可能导致设备故障。
例如,频繁开关操作、过大的负载、不按规定启动或停止设备等都可能引发故障。
4. 接触不良接触不良是高压开关设备故障的常见原因之一。
导电件表面的氧化膜、灰尘等会影响电流的传输,造成接触不良,从而引发设备故障。
三、故障修复1. 导电件更换定期检查和更换导电件是预防设备故障的重要措施。
发现老化、磨损或其它损坏情况时,应及时更换,并使用优质的导电件进行替换,以确保设备的正常运行。
2. 绝缘清洁保持绝缘子的清洁是防止绝缘击穿的有效方法。
定期检查和清洁绝缘子表面的污垢和杂质,确保绝缘子的表面干净,以提高其电气性能。
3. 正确操作高压开关设备的操作应当严格按照操作手册或操作规程进行。
避免频繁的开关操作,并确保在正常负荷范围内进行使用。
另外,启动和停止设备时要遵循规定的程序,以减少设备故障的发生。
4. 清洁维护定期对高压开关设备进行清洁维护是预防接触不良的重要措施。
维护人员应定期将设备表面的灰尘、氧化膜等污染物清除,确保导电件表面的良好接触,减少接触不良引发的故障。
四、结论高压开关设备的故障分析与修复是保障电力系统正常运行的重要环节。
导电件老化、绝缘击穿、操作不当和接触不良是高压开关设备故障的常见原因。
高压板坏后最常见的有以下几种故障
高压板坏后最常见的有以下几种故障:1、瞬间亮后马上黑屏该问题主要为高压板反馈电路起作用导致,如:高压过高导致保护、反馈电路出现问题导致无反馈电压、反馈电流过大、灯管PIN松脱、IC输出过高等等都会导致该问题,原则上只要IC有输出、自激振荡正常,其它的任何零件不良均会导致该问题,该现象是液晶显示器升压板不良的最常见之现象。
维修时最主要的方法是:(1)短接法----一般情况下,脉宽调制IC中有一脚是控制或强制输出的,对地短路该脚则其将不受反馈电路的影响,强制输出脉冲波,此时升压板一般均能点亮,并进行电路测试,但要注意:因此时具体故障点位还未找到,因此短路过久可能会导致一些异常不到的现象,如:高压线路接触不良时,强制输出可能会导致线路打火而烧板!!!(2)、对比测试法:因液晶显示器灯管采用均为2个以上,多数厂家在设计时左右灯管均采用双路输出,即两个灯管对应相同的两个电路,此时,两个电路就可以采用对比测试法,以判定故障点位!当然,有的机子用一路控制两个灯管时,此法就无效!另一方面,在不明情况下,最好不要乱短路IC各脚,否则可能会出现异想不到的后果!2、通电灯亮但无显示此问题主要为升压板线路不产生高压导致,如:12V未加入或电压不正常、控制电压未加入、接地不正常、IC无振荡/无输出、自激振荡电路产生不良等均会出现该现象!3、三无若因升压板导致该问题,则多数均为升压板短路导致,一般很容易测到,如:12V对地、自激管击穿、IC击穿等均会导致,另外:电源部份或升压板线路同做一块板(即连在一起)的机子,则电源无输出或不正常等亦会产生,维修时可以先切断升压部份供电,确认是哪一方面的问题4、亮度偏暗升压板上的亮度控制线路不正常、12V偏低、IC输出偏低、高压电路不正常等均会导致该问题,部份可能伴随着加热几十秒后保护,产生无显示!5、电源指示灯闪该问题同三无现象差不多,多数为管子击穿导致!6、干扰主要有水波纹干扰、画面抖动/跳动、星点闪烁(该现象少数,多数均为液晶屏问题)等,主要是高压线路的问题.以上几点是升压板产生问题的最主要现象,对于高压板产生的不良,各位不防把它这样比作:灯管相当于我们的日光管(当然,其电压要比日光灯高得多,其粗的一根高压线接的是高压输入、细的一根低压线接的是输出反馈端)、线路板把它看作逆变器线路,围绕着该状况去修,可能会容易一点。
实战维修液晶屏维修方法逻辑板维修经验几十列
实战维修,液晶屏维修方法,逻辑板维修经验几十列HSD190MGW1-AXX屏拖影严重与开机花屏横竖线的维修方法近日接到一个优派VA1903MB液晶屏,有时一次能正常图像的,但一关屏再开机又是线了。
经网上查找次料,很多人的HSD190MGW1屏都是拖尾严重的通病。
经本人的总结经验如下屏前左下角有6个检测点,主要是测量由上到下数的5、6点的检测点,第5点正常值是,第6点的正常值是负.第5点电压不正常就会引起屏拖尾严重。
第6点电压不正常就会引起开机花屏横竖线或有1/3横竖线的问题。
这两个电压在屏上都可以找到,VGL = VGH-M=我是找根很小的漆包线一头去漆,不要太长哦!找一快黑色的软胶能压缩的那种,在DVD机上用来顶住机盖或主板的那种,只要能压缩的不导电的就可以了,不用调什么导电胶了,切成高度要高一点因为要借助屏的金属架的压力把漆包线和检测点接通。
放的时候你找点双面粘胶粘到软胶的一面上,放好漆包的和检测点的位置,然后把有粘胶的一面粘下去就好了。
再用屏的金属架压住装上缧丝就OK了。
这块屏可能很多人都遇到过,图像反应巨慢!且色彩失真,论坛里也有前辈谈论过解决办法就是飞线VGH-M 电压到屏,看似简单,难就难在玻璃屏上如何固定飞线,今日刚好花了50块钱回收一台19宽屏冠捷就是这个故障,看了论坛里前辈们用的是碳粉调和胶的办法,估计很多人都失败而放弃了!手里有导电银漆,本店以修本为主,修液晶为辅的业务,于是发挥了导电银漆的威力,终极解决这类故障!REV:1屏,通电试机先是白屏然后慢慢色彩出现。
最后到一定程度就是色彩失真拆开盖位于屏的左下角有六个测试点,从上往下我量的电压为。
对照网上别人所测的电压,参考了下有几处不对,不知道他的是不是对的,我也不管这么多了,以从上往下第五组电压,认为这组电压不对,便想飞线VGH-M 22V,飞线到V处。
刷,OK。
此前曾经修好过一个过样的屏。
只是故障现象有所不同。
现象为白屏,上半部三分之一处所测电压值分别为(最上面第一点),,,,,(注:从上往下),怀疑负压没有到屏上,因此从VGL点(-10V)飞线试触最上面三个点,因为三个点的电压都为2V,分别试触最上面一、二、三点后开机屏幕非常的亮,当试到第四点(从上面数第四从下面数第三点)时刷~~~ ,呵呵。
高压板的维修
高压板工作原理类似彩显、彩电的开关电源部分,只是开关变压器(这里称高压包)次级直接输出高频、高压的交流电。
由于液晶显示器内部空间狭小,高压板通常做成长条状,故俗称高压条。
高压板引起的故障占液晶显示器故障的60%以上。
高压板常见故障现象如下所示:✧电源灯亮但屏不亮✧开机瞬间屏幕一亮即黑✧开机一段时间后黑屏,关机后可重新点亮✧图像较亮时黑屏高压板将开关电源或主控板送出的12V直流电压变换为1000V左右的高频交流电,以点亮液晶面板内置的荧光灯管灯管。
如下图所示高频高压交流电输出12V直流及开关控制信号输入液晶面板液晶显示器主控板液晶显示器高压板由于液晶显示屏有单灯管、双灯管、四灯管等几种,故高压板输出接口有双灯大口、双灯小口、四灯双头大口、四灯四头小口等多种。
14寸、15寸多为双灯,17寸、19寸多为四灯小口。
图一双灯大口高压板图二双灯小口高压板图三四灯大口高压板图四四灯小口高压板根据高压板与电源板的关系不同,高压板又可分为独立高压板以及电源、高压二合一板,上图为独立高压板,多用于杂牌机,下图为电源高压二合一板,多用于品牌机。
两种高压板工作原理相同,本文重点剖析独立高压板的维修代换方法。
高压部分电源部分请注意,液晶显示器开机后只要屏幕不亮而电源指示灯绿灯亮,就可基本判定高压板故障。
高压板大多采用微型贴片元件,不易查找线路,市售通用高压板价格相对低廉,因此维修时通常采用板级代换法。
(1)独立高压板的代换高压板有一个信号输入接插件,一至四个灯管连接件。
高压板损坏后,新购高压板的灯管连接件数量及形式(大口或小口)必须与原机高压板相同。
维修代换高压板时,只需识别新高压板输入信号接插件的针脚定义,然后与原机主板的高压控制接口针脚一一对应的连接即可。
独立高压板信号输入接插件与主控板高压控制接插件相连,如下图所示。
高压板信号输入接插件主板高压控制输出接口高压板信号输入接插件有电源输入端、接地端、开/关控制端、亮度控制端等四信号。
