球墨铸铁管工程施工方案球墨铸铁管工程1.1管道土方开挖（1）放线：首先进行放线，确定管道走向和建筑物位置，对管槽预期暂时的占地范围进行划定，包括管槽底坡脚线和开挖线，对控制高程进行预设和检查。
管道测量放线，分为纵向放线和横向放线。
纵向放线确定管道沟中心线的平面位置和设置高程控制点。
横向放线任务是确定管槽横断面的空间位置，找出挖填起点，并钉置边桩。
（2）机械开挖一般用反铲挖掘机，顺管槽方向边推边挖，先挖中间部位土方，而后向两边扩挖，最后进行修整。
管道开挖断面采用梯形断面，要求沟线顺直，沟底平整。
挖土尽量堆放在沟槽的同一侧，以利于管道安装施工。
沟底修整及底部保护层由人工完成，开挖沟槽同时安装管道，如有局部超挖，应以同类土回填。
（3）人工开挖管槽：采用台阶式分层开挖，开挖程序是先挖台阶后削坡，初挖断面应略小于设计断面，经校核无误后再行修整。
控制沟底高程的简单办法是“三棍法”，即用三根长度相等的棍，将其中两根放在两个中心桩处沟底的设计高程上，然后在两桩间的中心线上移动第三根棍；用眼瞄棍顶，如棍顶超过视线，说明沟底挖深不足；棍顶低于视线，说明沟底挖得太多；棍顶正落在视线上，说明沟底挖得恰好。
（4）管沟的挖掘，须依照管线设计线路正直平整施工，不得任意偏斜曲折，而管线如必须弯曲时，其弯曲角度应按照管子每一承口允许弯折的角度进行。
(5)管槽底部应挖成弧形，以达到管道的最佳受力。
管道应尽量避开软弱和不均匀的质地带和岩石带。
如果无法避免，必须进行地基处理。
开挖管沟时，应根据土壤的性质做适当的坡度，以防止坍塌和危险。
(6)机械挖土时，沟底应暂时留出0.2-0.3m厚的土层，并在铺管前人工清理至设计标高。
沟底不得有砾石、块状物和其他突出物，管道应直接敷设在未扰动的原土地基上。
（7）土质较松软的外，应作挡土设施，以防崩塌，管底并须夯实。
管沟中如有积水，应予抽干，方可放管。
人工开挖底部保护层及修整沟底，并整实至接近天然密实度。
球墨铸铁管安装规范及图示资料
施工图示的解读方法
图纸目录
首先阅读图纸目录，了解各个图纸的名 称和内容，以便快速找到所需信息。
管道系统图
管道系统图是球墨铸铁管安装的关键 图纸之一，通过系统图可以了解整个
管道系统的布局和连接关系。
安装说明
仔细阅读安装说明，了解球墨铸铁管 安装的具体要求和步骤，包括管材规 格、连接方式、管道走向等。
球墨铸铁管安装规范 及图示资料
目录
• 球墨铸铁管概述 • 球墨铸铁管安装规范 • 球墨铸铁管施工图示 • 球墨铸铁管安装工程实例 • 球墨铸铁管安装工程的质量控制与安全管
理
01
球墨铸铁管概述
定义与特性
定义
球墨铸铁管是一种通过球化处理 使石墨由片状变为球状，改善其 机械性能的铸铁管。
特性
高强度、高塑性、高韧性、耐腐 蚀、耐高温、重量轻等。
实例三
要点一
总结词
工业园区、物料输送、高压力
要点二
详细描述
某工业园区的物料输送管道需要采用球墨铸铁管进行安装 。由于物料输送管道需要承受较高的压力和温度，对管材 的强度和耐久性要求较高。在施工过程中，需要遵循相关 规范，确保管材的质量和安装的可靠性。同时，还需考虑 施工安全和工业生产的要求，采取相应的安全措施和保障 措施，确保施工不会对工业生产和周边环境造成不良影响 。
球墨铸铁管的应用领域
给水工程
ห้องสมุดไป่ตู้
排水工程
热力工程
其他领域
用于城市供水、工业用 水、农田灌溉等领域。
用于污水处理、雨水排 放等领域。
用于供热、供暖等领域。
如石油、化工、燃气等 领域也有广泛应用。
球墨铸铁管的优势与局限性
优势
高强度、高韧性、耐腐蚀、耐高温、 重量轻、安装简便等。
球墨铸铁给水管施工方案及技术措施
球墨铸铁给水管施工方案及技术措施
一、给水管施工工艺要求
1、施工条件：
（1）水管施工地面应平整，浆润，无杂物；
（2）给水管材料为球墨铸铁管，管路应按设计图纸进行施工。
2、给水管施工步骤：
（1）拉线：根据设计图纸定位，拉出水管施工线路；
（2）埋设管道：管道埋设需按照设计图纸进行，每段管道长度不应超过6m，埋设深度不应低于2m；
（3）熔点焊接：熔点焊接时，焊接部位应应清除污物，焊接牢固，熔接处应圆滑，清洁平整；
（4）管件安装：管件安装应按照设计图纸安装，管件间距应满足制定的配管标准，并应设有排水检查口；
（5）水管保护：水管应设置防止锈蚀、支撑支架，垫片应套在管件下方或侧面；
（6）水管外饰：水管外饰色彩应美观，不异味，无腐蚀性；
（7）检查检验：完成施工后，应对给水管进行检查检验，对给水管施工进行检查测试，确保施工工艺符合设计要求；
二、球墨铸铁给水管施工技术措施
1、工艺要求：球墨铸铁给水管施工应符合国家标准，工艺要求规定的钢管的壁厚和外径。
球墨铸铁管 施工方案
球墨铸铁管施工方案球墨铸铁管施工方案一、施工原则1.按照设计要求和施工规范进行施工，确保施工质量。
2.保证工人的安全施工，做好工地安全管理工作。
3.合理安排施工进度，保证工期。
二、施工准备工作1.制定详细的施工方案并经过组织审核。
2.准备好施工所需的机械、材料和工具。
3.组织施工人员进行施工前的技术交底，并保证施工人员已具备相应的技能。
4.确保施工现场的准备工作已经完成，包括清理、平整施工区域。
三、施工步骤1.开挖工程（1）根据设计要求对施工区域进行标定。
（2）根据设计要求进行地下管线的探测。
（3）采用挖掘机进行剥土作业，确保开挖区域平整。
（4）开挖到基准标高后，采用人工或机械的方法刨平底部。
（5）对挖掘的土方进行堆放，方便后续的回填作业。
2.安装球墨铸铁管（1）根据设计要求和管道布局图，在开挖的基础上搭设管道支架。
（2）将球墨铸铁管段按照设计要求逐段焊接起来，焊接要求符合相关标准。
（3）进行管道的垂直度、水平度、坡度等检查，并进行纠正。
（4）验收焊接质量，确保焊缝质量合格后，进行防腐涂料的刷涂。
3.回填工程（1）进行管道周围的回填工作，采用沟填法或压填法，保证回填的土方密实。
（2）回填土方的过程中，保持与管道之间的距离，防止对管道造成损害。
（3）回填完成后，在管道上方进行加密填方，确保工程的稳定性。
4.压力试验（1）对安装完的球墨铸铁管进行压力试验，按照设计要求进行预充水压试验和静压试验。
（2）试验过程中，及时发现漏水、渗漏等问题进行处理。
5.验收工程（1）整理施工区域，清理工地。
（2）进行球墨铸铁管的验收，检查各项技术指标是否符合设计和要求。
四、安全注意事项1.施工区域要进行安全防护，设置警示标志和隔离栏。
2.施工人员要佩戴安全帽、安全鞋等防护设备。
3.严禁随意焊接，焊接作业必须符合相关安全规范。
4.做好现场的消防安全工作，保证施工现场安全。
通过以上施工方案的合理安排和执行，可以确保球墨铸铁管的施工质量和工程效果，并保证施工过程中的施工安全。

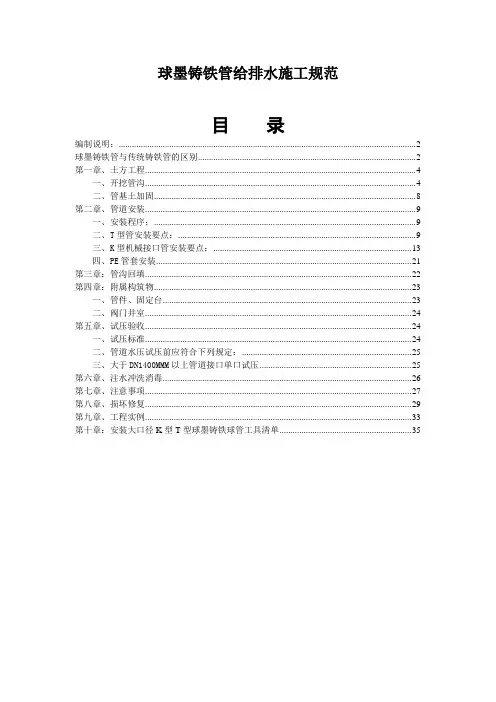

球墨铸铁管给排水施工规范
