钛酸钡讲义粉体制备方法
【精品文章】钛酸钡BaTiO3粉体制备及应用剖析
钛酸钡BaTiO3粉体制备及应用剖析
BaTiO3材料是一类重要的电子陶瓷材料，具有良好的光、电及化学催化性能，被广泛应用于电子及微电子工业、能源开发、污染物处理等领域。
随着高纯超微粉体技术、厚膜与薄膜技术的发展和完善，BaTiO3材料体系围绕新材料的探索、传统材料的改性、材料与器件的一体化研究与应用等方面幵展了广泛的研宄，成为材料科学工作者十分活跃的研究领域。
1.BaTiO3晶体结构
钛酸钡又称偏钛酸钡，分子量为白色结晶粉末，溶于浓硫酸、盐酸和氢氟酸，不溶于稀硝酸、水和碱其熔点为1625℃，密度为6.02g/cm3，有毒性。
钛酸钡的晶体结构是典型的钙钛矿结构，具有理想的结构单胞，即立方对称性晶胞，如图1所示。
Ba2+和O2-共同按立方最紧密堆积的方式堆积成O2-处于面心位置的“立方面心结构”,而尺寸较小、电价较高的Ti4+则在八面体间隙中。
每个被Ba2+十二个O2-包围形成立方八面体，其配位数为12；每个Ti4+被六个O2-包围形成八面体,其配位数为6；在每个O2-周围有四个Ba2+和两个Ti4+。
图1 BaTiO3的钙钛矿晶体结构图
钛酸钡是典型的铁电材料，具有铁电性，在一定温度范围内具有自发极化现象，由于钛离子随温度变化自发极化方向不同，钛酸钡的晶型分为六方相、立方相、四方相、斜方相和菱形相五种，如图2所示。
其中三方晶系、斜方晶系、四方晶系称为铁电晶系，具有铁电性。
图2 BaTiO3的四种晶型
2.BaTiO3粉体制备。
钛酸钡粉体制备
钛酸钡纳米粉体的制备方法摘要：钛酸钡粉体是陶瓷工业的重要原料，本文将简要介绍钛酸钡纳米粉体的一些制备工业，如固相法、水热法、溶胶-凝胶法、沉淀法等。
关键词：钛酸钡；粉体;制备方法；1.引言钛酸钡是制备陶瓷电容器和热敏电阻器等许多介电材料和压电材料的主要原料, 近几年来, 随着陶瓷工业和电子工业的快速发展,BaTiO3 的需求量将不断增加，对其质量要求也越来越高。
制备高纯、超细粉体材料是提高电子陶瓷材料性能的主要途径。
所以高纯、均匀、超细乃至纳米化钛酸钡的制备研究一直是各国科学家的研究重点。
钛酸钡的应用越来越广泛。
目前制备钛酸钡的方法主要有:共沉淀法、溶胶- 凝胶法、固相法、反相微乳液法、水热法。
2.钛酸钡粉体的制备工艺2.1固相研磨-低温煅烧法传统钛酸钡的制备主要采用高温煅烧碳酸钡和二氧化钛的混合物或高温煅烧草酸氧钛钡的方法, 它是我国目前工业制备钛酸钡的主要方法, 但由于煅烧温度高达1000~ 1200℃, 因而制得的粉体硬团聚严重、颗粒大而粒度分布不均匀, 纯度低, 烧结性能差。
朱启安[1]等采用室温下将氢氧化钡与钛酸丁酯混合研磨, 再在较低温度( < 300 ℃) 下煅烧的方法制得了钡钛物质的量比约为1. 0、颗粒大小分布均匀、粒径在15~ 20nm 的钛酸钡纳米粉体, 既克服了高温固相煅烧法反应温度高、产品质量低的缺点, 又克服了液相法在水溶液中制备易引入杂质、粒子易团聚等缺点其煅烧温度比传统的固相反应法降低了约700 ~900℃2.2水热法合成水热合成是指在密封体系如高压釜中, 以水为溶剂, 在一定的温度和水的自生压力下, 原始混合物进行反应的一种合成方法。
由于在高温、高压水热条件下, 能提供一个在常压条件下无法得到的特殊的物理化学环境, 使前驱物在反应系统中得到充分的溶解, 并达到一定的过饱和度, 从而形成原子或分子生长基元, 进行成核结晶生成粉体或纳米晶[2]。
水热法制备的粉体, 晶粒发育完整、粒度分布均匀、颗粒之间少团聚, 可以得到理想化学计量组成的材料, 其颗粒度可控, 原料较便宜, 生成成本低。
钛酸钡的制备工艺以及制备方法样本
1 前言钛酸钡是电子陶瓷材料的基础原料, 被称为电子陶瓷业的支柱。
它具有高介电常数、低介电损耗、优良的铁电、压电、耐压和绝缘性能, 被广泛的应用于制造陶瓷敏感元件, 特别是正温度系数热敏电阻(PTC)、多层陶瓷电容器(MLCCS)、热电元件、压电陶瓷、声纳、红外辐射探测元件、晶体陶瓷电容器、电光显示板、记忆材料、聚合物基复合材料以及涂层等。
钛酸钡具有钙钛矿晶体结构, 用于制造电子陶瓷材料的粉体粒径一般要求在100nm以内。
因此BaTiO3粉体粒度、形貌的研究一直是国内外关注的焦点。
钛酸钡粉体制备方法有很多, 如固相法、化学沉淀法、溶胶—凝胶法、水热法、超声波合成法等。
最近几年制备技术得到了快速发展, 本文综述了国内外具有代表性的钛酸钡粉体的合成方法, 并在此基础上提出了研究展望。
2 钛酸钡粉体的制备工艺2.1 固相合成法固相法是钛酸钡粉体的传统制备方法, 典型的工艺是将等量碳酸钡和二氧化钛混合, 在1 500℃温度下反应24h, 反应式为: BaCO3+TiO2→BaTiO3+CO2↑。
该法工艺简单, 设备可靠。
但由于是在高温下完成固相间的扩散传质, 故所得BaTiO3粉体粒径比较大(微米), 必须再次进行球磨。
高温煅烧能耗较大, 化学成分不均匀, 影响烧结陶瓷的性能, 团聚现象严重, 较难得到纯BaTiO3晶相, 粉体纯度低, 原料成本较高。
一般只用于制作技术性能要求较低的产品。
2.2化学沉淀法2.2.1 直接沉淀法在金属盐溶液中加入适当的沉淀剂, 控制适当的条件使沉淀剂与金属离子反应生成陶瓷粉体沉淀物团。
如将Ba(OC3H7)2和Ti(OC5H11)4溶于异丙醇中, 加水分解产物可得沉淀的BaTiO3粉体。
该法工艺简单, 在常压下进行, 不需高温, 反应条件温和, 易控制, 原料成本低, 但容易引入BaCO3、TiO2等杂质, 且粒度分布宽, 需进行后处理。
2.2.2 草酸盐共沉淀法将精制的TiCl4和BaCl2的水溶液混合, 在一定条件下以一定速度滴加到草酸溶液中, 同时加入表面活性剂, 不断搅拌即得到BaTiO3的前驱体草酸氧钛钡沉淀BaTiO(C2O4)4·4H2O(BTO)。
10.钛酸钡粉体制备方法(55)解析
39
七、双氧水共沉淀法
该法主要是以偏钛酸为钛原料，用 双氧水、氨水及硝酸钡为添加剂，经 转化共沉淀得到纳米晶或亚微米钛酸 钡前驱体，再经热分解制备纳米或亚 微米钛酸钡。
40
其反应方程式为：
H2TiO3+H2O2+2NH3→(NH4)2Ti4O4+H2O
(NH4)2Ti4O4+Ba(NO3)2→BaTiO4↓
34
工艺流程及原理为：将等摩尔 的氯化钡溶液及四氯化钛水溶液 混合后 , 与六摩尔当量的碳酸氢 铵反应 , 得到胶体二氧化钛和碳 酸钡沉淀相互包裹的沉淀 , 经分 离洗涤、烘干、煅烧后得到钛酸 钡粉体。
35
该方法工艺简单,但氯根很难洗 净，容易带入杂质，特别是钙离 子，纯度偏低。还有一问题是加 料速度过快，会产生大量的气泡， 反应难以于控制，同时前驱体的 过滤也较困难。
30
粉料中含少量碳酸钡。若制备过程在 惰性气氛中进行，则碳酸钡含量减少， 但不能完全消除。因为干燥过程中，粉 体与空气中的二氧化碳反应也能形成少 量碳酸钡，随煅烧温度的提高到 1000℃ 时，碳酸钡全部分解，粉体为纯的钛酸 钡相。 该方法的优缺点为：制备的颗粒团 聚较少，颗粒分散性好，粒径分布也较 均匀，但含少量碳酸钡。
18
水热合成法是把含有钡和钛的前体 (一般是氢氧化钡和水合氧化钛)水浆 体，置于较高的温度和压力下(相对于 常温、常压)，使它们发生化学反应。 经过一定时间后，钛酸钡粉体就在这 种热水介质中直接生成。该法制备的 晶粒发育完整，粒度分布均匀，颗粒 之间很少团聚。
19
采用氢氧化钡和偏钛酸为原料合成钛 酸钡，在反应过程中会生成少量的BaCO3， 但在其后的煅烧阶段少量的碳酸钡会进一 步与偏钛酸反应,还有少量的碳酸钡用醋酸 洗涤，再水洗即可除掉；煅烧温度 600700℃，降低了煅烧温度；分析结果显 示，所得产品纯度高，粒径小，能满足电 子工业对高质量钛酸钡粉体的需求。
材料化学实验讲义-钛酸钡粉体的水热合成
实验8 钛酸钡粉体的水热合成一、实验目的1. 熟悉水热法的实验操作方法与注意事项。
2. 掌握钛酸钡的性质、应用和水热合成方法。
二、实验原理钛酸钡(BaTiO3)，又称偏钛酸钡，属于钙钛矿(ABO3)结构。
钛酸钡具有良好铁电、压电性能、高的介电常数、耐压及绝缘性能，广泛应用于小体积、容量大的微型电容器、电子计算机记忆元件、压电陶瓷等，它是电子工业和特种陶瓷领域应用最为广泛的材料之一，也是附加值较高的无机精细化工产品。
现常用的合成方法是液相法(湿化学法)，包括溶胶-凝胶法、水热法、化学沉淀法等，本实验主要采用水热法合成钛酸钡粉体。
水热合成是无机合成的一个重要分支。
水热合成研究从模拟自然界矿石生成到沸石分子筛和其他晶体的合成，已经经历了100多年的历史。
它是指在高压釜中，通过对反应体系加热加压(或自生蒸气压)，创造一个相对高温、高压的反应环境，进行无机合成与材料处理的一种有效方法。
水热法已成为目前多数无机功能材料、特种组成与结构的无机化合物以及特种凝聚态材料，如超微粒、溶胶与凝胶、非晶态、无机膜等合成的越来越重要的途径。
水热合成有以下特点：(1)能够使低熔点化合物、高蒸气压且不能在熔体中生成的物质、高温分解相在水热与溶剂热低温条件下晶化生成。
(2)水热合成的低温、等压、溶液条件，有利于生成极少缺陷、取向好、完美的晶体且合成产物结晶度高，易于控制晶体的粒度。
(3)由于易于调节水热条件下的环境气氛，因而有利于中间价态与特殊价态化合物的生成，并能均匀地进行掺杂。
(4)由于在水热条件下中间态、介稳态以及特殊物相易于生成，因此能合成开发一系列特种介稳结构、特种凝聚态的新合成产物。
本实验采用水热合成法，将原料钡盐和钛盐按比例配制成前驱体，并在前驱体中加入适量的强碱作为矿化剂来调节反应溶液的酸碱度，将配制好的前驱体装入水热反应釜中，控制合适的反应温度、压力以及反应时间，进行水热反应，从而合成所需的多晶钛酸钡(BT)粉体。
钛酸钡粉体的合成概况

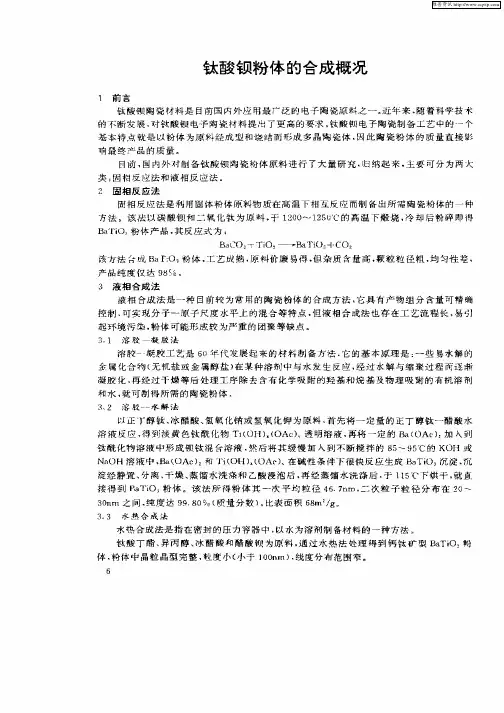

目前 ， 内 外 对 制 备 钛 酸 钡 陶 瓷 粉 体 原 料 进 行 了大 量 研 究 ， 纳 起 来 ． 要 可分 为 两 大 国 归 主
类 ： 相 反应法 和液相 反 应法 。 固 ２ 固 相 反 应 法
固 相 反 应 法 是 利 用 固 体 粉 体 原 料 物 质 在 高温 下相 互 反 应 而 制 备 出所 需 陶 瓷 粉体 的 一 种
３４ ． 硬 脂酸 凝 胶 法
浚法 是 以分 析 纯 的 硬 脂 酸 、 脂 酸 钡 和 化 学 纯 的 钛 酸 ］。 为 原 料 ， 先 将 硬 脂 酸钡 和 钛 硬 酯 首 酸 丁 酯溶 于 熔 融 的 硬 脂 酸 中 ， 充 分 搅 拌 混 合 反 应 后 ， 却 至 室 温 ， 到 混 合 物 凝 胶 ， 后 经 待 冷 得 然
高 温 灼 烧 ， 可 得 到 白色 的 Ｂ Ｔｍ。 米 品 粉 体 。 纳 米 晶 经 检 测 为 立 方 钙 钛 矿 型 结 构 ， 均 即 ａ 纳 该 平
方 法 。该 法 以 碳 酸 钡 和 二 氧 化 钛 为 原 斟 ． １ ０ ￣ １ ５ 于 ２ ０ ２ ０Ｃ的 高 温 下 煅 烧 ， 却 后 粉 碎 即 得 冷 Ｂ ｉ 粉 体 产 品 ， 反 应 式 为 ： ａ Ｏ； Ｆ 其
Ｂａ ＣＯ３ Ｔｉ ， 十 Ｏ —— Ｂａ ０ ３ ＣＯ Ｔｉ ＋ ２
接 得 到 Ｂ ｑｉ ａ、 Ｏ 粉 体 该 法 所 得 粉 体 其 一 次 平 均 粒 径 ４ ．ｎ 二 次 粒 子 粒 径 分 布 在 ２ ～ ６ ７ ｍ， ０
３ ｎ 之 间 ， 度 达 ． ０ （ 量 分 数 ） 比表 面 积 ６ ｍ ｇ ０ｍ 纯 ８ 质 ， ８ ／
３ ３ 水 热 合 成 击 ．
钛酸钡的制备工艺以及制备方法
1 前言钛酸钡是电子陶瓷材料的基础原料，被称为电子陶瓷业的支柱。
它具有高介电常数、低介电损耗、优良的铁电、压电、耐压和绝缘性能，被广泛的应用于制造陶瓷敏感元件，尤其是正温度系数热敏电阻(PTC)、多层陶瓷电容器(MLCCS)、热电元件、压电陶瓷、声纳、红外辐射探测元件、晶体陶瓷电容器、电光显示板、记忆材料、聚合物基复合材料以及涂层等。
钛酸钡具有钙钛矿晶体结构，用于制造电子陶瓷材料的粉体粒径一般要求在100nm以内。
因此BaTiO3粉体粒度、形貌的研究一直是国内外关注的焦点。
钛酸钡粉体制备方法有很多，如固相法、化学沉淀法、溶胶—凝胶法、水热法、超声波合成法等。
最近几年制备技术得到了快速发展，本文综述了国内外具有代表性的钛酸钡粉体的合成方法，并在此基础上提出了研究展望。
2 钛酸钡粉体的制备工艺2.1 固相合成法固相法是钛酸钡粉体的传统制备方法，典型的工艺是将等量碳酸钡和二氧化钛混合，在1 500℃温度下反应24h，反应式为：BaCO3+TiO2→BaTiO3+CO2↑。
该法工艺简单，设备可靠。
但由于是在高温下完成固相间的扩散传质，故所得BaTiO3粉体粒径比较大(微米)，必须再次进行球磨。
高温煅烧能耗较大，化学成分不均匀，影响烧结陶瓷的性能，团聚现象严重，较难得到纯BaTiO3晶相，粉体纯度低，原料成本较高。
一般只用于制作技术性能要求较低的产品。
2.2化学沉淀法2.2.1 直接沉淀法在金属盐溶液中加入适当的沉淀剂，控制适当的条件使沉淀剂与金属离子反应生成陶瓷粉体沉淀物团。
如将Ba(OC3H7)2和Ti(OC5H11)4溶于异丙醇中，加水分解产物可得沉淀的BaTiO3粉体。
该法工艺简单，在常压下进行，不需高温，反应条件温和，易控制，原料成本低，但容易引入BaCO3、TiO2等杂质，且粒度分布宽，需进行后处理。
2.2.2 草酸盐共沉淀法将精制的TiCl4和BaCl2的水溶液混合，在一定条件下以一定速度滴加到草酸溶液中，同时加入表面活性剂，不断搅拌即得到BaTiO3的前驱体草酸氧钛钡沉淀BaTiO(C2O4)4·4H2O(BTO)。
高结晶度、晶粒均匀的钛酸钡粉体制备方法研究
2021.17科学技术创新组别 实施例1 实施例2 实施例3 实施例4 实施例5 实施例6 实施例7 实施例8 实施例9 实施例10 实施例11 实施例12 实施例13 实施例14 实施例15 助剂添加量 0.08wt% 0.12wt% 0.20wt% 0.35wt% 0.5wt% 0.08wt% 0.12wt% 0.20wt% 0.35wt% 0.5wt% 0.08wt% 0.12wt% 0.20wt% 0.35wt% 0.5wt% 一次煅烧温度800°C800°C800°C800°C800°C850°C850°C850°C850°C850°C880°C880°C880°C880°C880°C二次煅烧温度1000°C1000°C1000°C1000°C1000°C1000°C1000°C1000°C1000°C1000°C1000°C1000°C1000°C1000°C1000°C条件二次煅烧升温速率 5°C/min 5°C/min 5°C/min 5°C/min 5°C/min 8°C/min 8°C/min 8°C/min 8°C/min 8°C/min 13°C/min 13°C/min 13°C/min 13°C/min 13°C/min C/A 1.00902 1.00905 1.00909 1.00907 1.00904 1.00907 1.00914 1.00920 1.00917 1.00911 1.00913 1.00918 1.00924 1.00920 1.00915 D99/D50 1.4 1.33 1.28 1.31 1.37 1.36 1.30 1.23 1.28 1.32 1.37 1.32 1.25 1.29 1.33 D5095nm94nm104nm98nm103nm97nm99nm106nm100nm105nm96nm100nm105nm101nm98nm高结晶度、晶粒均匀的钛酸钡粉体制备方法研究孙健(潮州三环(集团)股份有限公司,广东潮州521000)钛酸钡作为一种铁电材料,被广泛应用于制备例如多层陶瓷片式电容器等电子元器件中的电介质层。
