ZO系列氧化锆氧量分析仪使用说明书

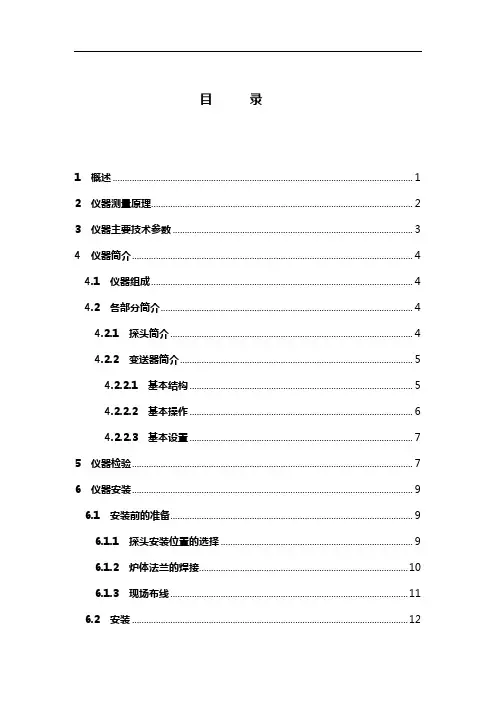

目录

１概述............................................................................................ 错误!未定义书签。２仪器测量原理........................................................................... 错误!未定义书签。

3 仪器主要技术参数ﻩ错误!未定义书签。

4 仪器简介ﻩ错误!未定义书签。

4、1 仪器组成ﻩ错误!未定义书签。

4、２各部分简介ﻩ错误!未定义书签。

４、2、1 探头简介.............................................................. 错误!未定义书签。

4、２、2 变送器简介ﻩ错误!未定义书签。

４、２、2、1 基本结构............................................... 错误!未定义书签。

4、2、2、２基本操作................................................. 错误!未定义书签。

4、2、2、3 基本设置.................................................... 错误!未定义书签。５仪器检验ﻩ错误!未定义书签。

6 仪器安装..................................................................................... 错误!未定义书签。

6、1 安装前得准备.................................................................. 错误!未定义书签。

6、1、1 探头安装位置得选择 .......................................... 错误!未定义书签。

6、1、2 炉体法兰得焊接ﻩ错误!未定义书签。

6、1、3 现场布线............................................................. 错误!未定义书签。６、2 安装................................................................................. 错误!未定义书签。

6、2、1 变送器得安装....................................................... 错误!未定义书签。

6、2、2 探头得安装........................................................... 错误!未定义书签。

6、3 现场连线.......................................................................... 错误!未定义书签。

7 仪器校准ﻩ错误!未定义书签。

7、1 校准前得准备................................................................ 错误!未定义书签。

7、２校准方法ﻩ错误!未定义书签。

８仪器日常维护与常见故障排除ﻩ错误!未定义书签。

8、１仪器日常维护ﻩ错误!未定义书签。

8、2 常见故障得分析与排除............................................... 错误!未定义书签。

1 概述

氧化锆氧分析仪主要用于测定锅炉烟气中得氧分压即氧气得体积百分数含量(简称氧含量或氧量),对于保障锅炉运行安全、提高燃料燃烧效率及减少环境污染将起到重要作用。其应用场所主要有：

●火电厂锅炉；

●炼油厂加热炉与输油管道加热炉；

●冶炼厂加热炉与均热炉;

●化工、轻纺、食品加工、制药、水泥与采暖等企业得工业锅炉。

燃料燃烧效率与空气过剩系数密切相关。在燃烧过程中,当空气过剩系数太小即氧量不足时，由于燃料未充分燃烧而导致热效率降低,且排出得未完全燃烧气体也将对导致环境污染;而当空气过剩系数太大即氧量过多时,虽然能使燃料充分燃烧,但过剩空气带走得热量多,也导致热效率降低,同时过量氧气使烟气中硫化物与氮氧化物含量增大,同样导致环境污染。因此，通过安装氧化锆氧分析仪，在线实时监测烟气中得氧含量,调节空气与燃料得最佳配比,实现优化燃烧,在节能减排与安全环保等方面具有重要意义.

中国原子能科学研究院始建于１95０年,就是中国核科学技术得发祥地,就是以核科学为主、多学科并存得综合性大型科研基地，就是我国“两弹一艇”事业得摇篮。氧化锆开发研究室就是院下属得集科研、产品开发与市场营销为一体得综合性实体，从事氧化锆测氧技术得研究已３0余年,编写了国内本行业第一本专著:《氧离子固体电解质浓差电池与测氧技术》．该技术曾先后多次荣获国家发明奖及部科技成果奖。在这一系列科研成果得基础上,成功研制出ZO系列氧化锆氧分析仪。该产品曾在北京国际博览会上获同类产品最高质量奖,并在全国氧

化锆氧分析仪行业质量评比中荣获一等奖。２００１年,该产品通过ISO9０0１国际质量体系认证。此后，我院开发并推出了防硫型、高温型等多种型号得氧化锆氧分析仪，以满足不同用户得需求.

2 仪器测量原理

ZO系列氧化锆氧分析仪就是利用氧浓差电池原理来测定气体①中氧含量得电化学分析仪器.在理想状态下,当氧化锆元件达到工作温度且内外电极表面得氧含量不相等时,便构成一个氧浓差电池，产生电池电动势，电池电动势与电极表面氧浓度关系符合能斯特(Nｅｒnst)方程:

（1）

式中：

Ｅ—浓差电池电动势,mV;

Ｒ—气体常数,8、3145Ｊ·mｏl－1·Ｋ－1;

F - 法拉第常数,９６485、３０9C·ｍol－1；

T —绝对温度，K;

P０—参比气体氧分压，％;

P —被测气体氧分压,%。

由于受各种因素得影响,实际测量并非在理想状态下进行，因此需要对(１)式进行校正，校正后得到新得方程:

（2)

本设计中P0为空气中氧含量(21、00％),k与E0值均可以通过校正得到。通过测定氧化锆电池电势信号E m，并将其输送至变送器,变送器将根据（2)式，计算出被测气体得氧含量P 值。
