自力式压力调节阀规格书

自力式压力调节阀

1、概述1.1产品的用途和适用范围自力式压力调节阀是一种无需外来能源而只依靠被介质自身的压力变化进行自动调节压力的节能型产品，具有测量、执行、控制的综合功能。

可用于非腐蚀性（最高温度350℃）的液体、气体和蒸汽等介质的压力控制装置。

广泛适用于石油、化工、冶金、轻工等工业部门及城市供热、供暖系统。

1.2 产品的结构及工作原理a 产品结构本产品为直接作用自力式压力调节阀，由阀体、阀芯部件、阀盖、顶盘、上、下膜盖、膜片、弹簧、调节螺母等零部件所组成。

b 工作原理（1）作阀后压力调节时的工作原理：工艺介质的阀前压力P1经过阀芯、阀座的节流后，变为阀后压力P2，P2经过导压管输入到执行器的下膜室内作用在顶盘上，产生的作用力与弹簧的反作用相平横，决定了阀芯、阀座相对位置，控制阀后压力。

当阀后压力P2作用在顶盘上的作用力也随之增加。

此时，顶盘的作用力大于弹簧的反作用力，使阀芯关向阀座的位置，直到顶盘的作用力与弹簧反作用力相平衡为止。

这时阀芯与阀座之间的流通面积减少，流阻变大，从而使P2降为设定值。

同理，当阀后压力P2降低时，作用方向与上述相反，这就是阀后压力调节时的工作原理。

当需要改变阀后压力P2的设定值时，可调整调节螺母。

（2）作用前压力调节时的工作原理：工艺介质阀前压力P1通过阀芯、阀座节流后变为阀后压力P2，同时P1通过导压管输入到执行器的上膜室内作用在顶盘上，产生的作用力与弹簧的反作用力相平横，决定了阀芯、阀座的相对位置，控制阀前压力。

当阀前压力P1增加时，P1作用在顶盘的作用力也随之增加。

此时，顶盘上的作用力大于弹簧的反作用力，使阀芯向离开阀座方向移动，直到顶盘的作用力于弹簧反作用力相平衡为止。

这时，阀芯与阀座之间流通面积变大，流阻变小，从而使P1降为设定值。

同理，当阀前压力P1降低时，作用力方向与上述相反，这就是阀前压力调节时的工作原理。

当需要改变阀前压力P1的设定值时，可调整调节螺母。

（3）作差压控制时的工作原理：工艺介质通过阀节流后，进入被控设备，而被控设备的差压，分别引入阀的上、下膜室，在上、下膜室内产生推力，并与弹簧反力相平衡，从而确定了阀芯与阀座的相对位置，而阀芯与阀座的相对位置确定了差压值△P的大小。

ZZYP自力式压力调节阀说明书

540～620、600～700、680～800、780～900、880～1000
流量特性
快开
调节精度（%）
±5
使用温度（℃）
≤350
允许泄漏量（L/h）
10-4X 阀额定容量
减压比（阀后压力/阀前压力）
最大 10、最小 1.25
2、主要零件材料
零件名称
材料
阀体
ZG230～450、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
公称通径 DN（mm） 15 20 25 32 40 50 65 80 100 125 150
法兰接管尺寸（B）
383
512
603
862
1023
1380
法兰端面距（L）
150 150 160 180 200 230 290 310 350 400 451
H
压
15-140
A
力
H
调 120-300
A 节
表
故障现象
产生原因
排除方法
阀后压力不稳定随着阀前压力变动而变动阀后压力降不下来，始终在需求值上方变动
阀后压力升不上去，始终在需求值下方变动
阀前压力升不上去，始终在需求值下方动作
阀前压力降不下来，始终在需求值上方动作
1、阀芯被异物卡住 2、阀杆、推杆卡住 3、进液管道堵塞 1、设定弹簧刚度太大 2、阀口径过大 3、阀前压力过高，减压比过大
阀盖
35#、1Cr18Ni9Ti、0Cr18Ni12Mo2Ti
阀芯
1Cr18Ni9Ti、0Cr18Ni12Mo2Ti
阀座
1Cr18Ni9Ti、0Cr18Ni12Mo2Ti
阀杆

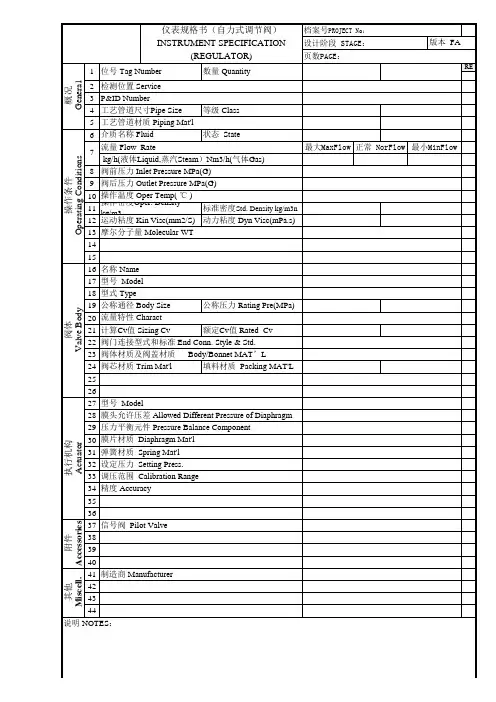

自力式调节阀规格书

densitykgm3n最小minflow概况等级class状态state数量quantity7正常norflow1检测位置servicegeneral工艺管道尺寸pipesize工艺管道材质pipingmatl仪表规格书自力式调节阀instrumentspecificationregulator位号tagnumber型式type公称通径bodysize型号model膜头允许压差alloweddifferentpressureofdiaphragm说明notes
检测位置 Service P&ID Number 工艺管道尺寸Pipe Size 等级 Class 工艺管道材质 Piping Mat'l 介质名称 Fluid 状态 State 流量 Flow Rate 最大MaxFlow 正常 NorFlow 最小MinFlow kg/h(液体Liquid,蒸汽Steam）Nm3/h(气体Gas) 阀前压力 Inlet Pressure MPa(G) 阀后压力 Outlet Pressure MPa(G) 操作温度 Oper Temp( ℃ ) 操作密度Oper. Density kg/m3 标准密度Std. Density kg/m3n 运动粘度 Kin Visc(mm2/S) 动力粘度 Dyn Visc(mPa.s) 摩尔分子量 Molecular WT
编制
校对
审核
日期
仪表规格书（自力式调节阀） INSTRUMENT SPECIFICATION (REGULATOR)
1 位号 Tag Number 数量 Quantity
档案号PE：
版本 FA
REV
概况 General 其他 Miscell. 附件 Accessories 执行机构 Actuator 阀体 Valve Body 操作条件 Operating Conditions

活塞型自力式压力调节阀

活塞型自力式压力调节阀活塞型自力式压力调节阀的详细介绍：活塞型自力式压力调节阀双座型ZZYN，单座型ZZYP，ZZY系列产品无需外加能源，利用被调介质自身能量为动力源引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前（或阀后）压力稳定。

自力式压力调节阀具有动作灵敏，密封性好，压力设定点波动力小等优点，产品广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。

自力式压力调节阀ZZY系列产品有单座（ZZYP）、套筒（ZZYM）、双（ZZYN）、三种结构；执行机构有薄膜式、活塞式二种；作用型式有减压用阀后压力调节(B 型)和泄压用阀前压力调节（K型）。

产品公称压力等级有PN16、40、64；阀体口径范围DN20～300；泄漏量等级有II级、IV级和VI级三档；流量特性为快开；压力分段调节从15～2500Kpa。

可按需要组合满足用户工况要求。

活塞型自力式压力调节阀ZZY特点：1、无需外加能源，能在无电无气的场所工作，既方便又节约了能源。

2、压力分段范围细且互相交叉，调节精度高。

3、压力设定值在运行期间可连续设定。

4、对阀后压力调节，阀前压力与阀后压力之比可为10：1～10：8。

自力式调节阀产品系列：自力式压力调节阀,自力式调压阀,自力式流量控5、改橡胶膜片为金属活塞型检测，活塞式执行机构测精度高、动作灵敏、不存在膜片易破问题、耐压高。

6、采用压力平衡机构，使调节阀反应灵敏、控制精确。

活塞型自力式压力调节阀ZZY系列减压阀规格与技术参数：公称通径DN(mm)20 25 32 40 50 65 80 100 125 150 200 250 300额定流量系数（KV）7 11 20 30 48 75 120 190 300 480 760 1100 1750额定行程（mm）8 10 14 20 25 40 50 60 70公称压力PN(Mpa) 1.6、4.0、6.4压力调节范围（KPa）15～50 40～80 60～100 80～140 120～180 160～220 200～260240～300 280～350 330～400 380～450 430～500 480～560 540～620600～700 680～800 780～900 880～1000 980～1500 1000～2500流量特性（℃）快开调节精度（％）±5使用温度（℃）≤350允许泄漏量硬密封（1/h）单座：≤10ˉ4阀额定容量（IV级）；双座、套筒：≤5×10ˉ3阀额定容量（II级）软密封（m1/h）0.15 0.30 0.45 0.60 0.90 1.7 4.0 6.7511.10 16.0自力式调节阀产品系列：自力式压力调节阀,自力式调压阀,自力式流量控减压比最大10最小 1.25>>> 外形尺寸及重量公称通径DN 20 25 32 40 50 65 80 100 125 150 200 250 300法兰接管尺寸B 383 512 603 862 1023 1380 1800 2000 2200法兰端面距L 150 160 180 200 230 290 310 350 400 480 600 730 850压力调节范围kpa 15-140 H 475 520 540 710 780 840 880 915 940 1000A 280 308280-500 H 455 500 520 690 760 800 870 880 900 950A 230120-300 H 450 490 510 680 750 790 860 870 890 940A 176 194 280480-1000 H 445 480 670 740 780 850 860 880 930A 176 194 280600-1500 H 445 570 600 820 890 950 1000 1100 1200A 85 961000-2500 H 445 570 600 820 890 950 1000 1100 1200A 85 96重量kg 26 37 42 72 90 114 130 144 180 200 250自力式调节阀产品系列：自力式压力调节阀,自力式调压阀,自力式流量控导压管接头累纹M16×1.5连接尺寸及标准自力式压力调节阀的连接尺寸及标准：法兰标准：铸钢法兰按BG9113-88、JB/79-94法兰密封面型式：PN16凸面PN40、64为凸面或凹凸、阀体为凹面结构长度按BG12221-98执行机构信号接口：内螺纹M16×1.5※阀体法兰及法兰端面距离可按用户指定的标准制造。

自力式压力调节阀说明书

第一节ZZY型自力式压力调节阀1．前言ZY型自力式压力调节阀（简称调压阀）无需外加能源，利用被调介质自身能量为动力源，引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前（或阀后）压力稳定。

具有动作灵敏，密封性好，压力设定点波动小等优点，广泛应用于石油、化工、电力、冶金、食品、轻纺、机械制造与居民建筑楼群等到各种工业设备中用气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。

能在无电、无气的场合使用，附设冷凝器，可在350℃蒸汽下连续工作。

2．原理：2．1用于控制阀后压力的调压阀，阀的作用方式为压闭型。

介质由阀前流入阀体，经阀芯、阀座节流后输出。

另一路经导压管、冷凝器（介质为蒸汽时使用）冷却后，被引入执行机构作用于膜片有效面积上，产生一个向下作用力，压缩弹簧，推动阀杆，带动阀芯位移，改变流通面积。

达到减压、稳压之目的。

如阀后压力增加，作用于膜片有效面积上的力增加，压缩弹簧，带动阀芯，使阀门开启度减小，直至阀后压力下降到设定值为止。

同理，如阀后压力降低，作用在膜片有效面积上的力减小，在弹簧的弹力作用下，带动阀芯，使阀门开启度增大，直到阀后压力上升到设定值为止。

（例图一）启到减压稳压作用2．1用于控制阀前压力的调压阀，阀的作用方式为压开型。

介质由阀前流入阀体，同时经导压管、冷凝器（介质为蒸汽时使用）冷却后，被引入执行机构作用于膜片有效面积上，压缩弹簧，使阀芯随之发生相应的位移，达到泄压、稳压之目的。

如阀前压力增加，作用于膜片有效面积上的力增加，压缩弹簧，带动阀芯，使阀门开启度增大，直至阀前压力下降到设定值为止。

同理，如阀前压力降低，作用在膜片有效面积上的力减小，在弹簧的弹力作用下，带动阀芯，使阀门开启度减小，直到阀前压力上升到设定值为止。

（图二）启到泄压稳压的作用一般来说压开型的自力式压力调节阀工作时为常闭，超过压力设定点时打开启到安全作用，但又于安全阀有所区别，安全阀是超过压力设定点阀门全开，而自力式压开型是随着压力的升高开度相应增大。

ZZYP自力式压力调节阀

ZZYP 自力式压力调节阀一、产品[自力式压力调节阀]的详细资料：产品型号：ZZYP 型产品名称：自力式压力调节阀产品特点：ZZYP 型自力式压力调节阀无需外加能源，利用被调介质自身能量为动力源，引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前（或阀后）压力稳定。

具有动作灵敏，密封性好，压力设定点波动小等优点，广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。

本系列产品有单座（ZZYP）、套筒（ZZYM）、双座（ZZYN）三种结构：执行机构有薄膜式、活塞式二种：作用型式有减压用阀后压力调节（B 型）和泄压用阀前压力调节（K 型）。

产品公称压力等级有 PN16、40、 64；阀体口径范围 DN20~300；泄漏量等级有 II 级、IV 级和 VI 能三档；流量特性为快开；压力分段调节从 15~250MPa。

可按需要组合满足用户工况要求。

二、主要技术参数和性能指标：公称通径（DN） 20 25 11 8 32 20 10 40 30 50 48 14 65 75 20 80 120 100 190 25 1.6 4.0 6.4 15~50 40~80 60~140 120~220 160~220 200~260240~300 280~350 330~400 380~450 480~560 540~620600~700 680~800 780~900 880~1000 950~1500 1000~2500 快开 ±5 ≤350 单座：≤10-4 阀额定容量（IV）级；双座、套筒：≤5×10-4 阀额定容量（II 级） 125 300 40 150 480 200 760 50 250 1100 60 300 1750 70 额定流量系数（KV） 7 额定行程（mm）公称压力（MPa）压力调节范围（Mpa）流量特性调节精度% 使用温度（℃）硬密封 1、允许（1/h）泄漏量软密封（1/h） 2、减压比最大最小 0.150.300.450.600.901.7 10 1.254.06.7511.1016.0三、ZZYP 自力式压力调节阀型图说明：四、ZZYP 自力式压力调节阀外形尺寸与重量：公称通径（DN）法兰接管尺寸（B）法兰端面距（L） 15-140 压力调节范围（ Kpa ） 1000-2500 重量（Kg）导压管接头螺纹 600-1500 480-1000 120-300 200-500 H A H A H A H A H A H A 445 85 445 85 26 37 42 72 90 M1.6×1.5 570 600 820 445 176 570 600 820 450 176 480 670 194 890 96 980 96 114 130 144 180 200 250 950 1000 1100 1200 950 490 510 680 194 740 780 850 150 475 280 455 500 520 690 230 750 790 860 870 280 860 280 1000 1100 1200 880 930 890 940 20 383 160 180 520 25 32 512 200 40 50 603 230 540 290 710 65 862 310 80 100 1023 350 780 308 760 800 870 880 900 950 125 1380 400 840 480 880 150 200 1800 600 915 250 2000 730 940 300 2200 850 1000。

自力式压力调节阀说明书

第一节ZZY型自力式压力调节阀1．前言ZY型自力式压力调节阀（简称调压阀）无需外加能源，利用被调介质自身能量为动力源，引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前（或阀后）压力稳定。

具有动作灵敏，密封性好，压力设定点波动小等优点，广泛应用于石油、化工、电力、冶金、食品、轻纺、机械制造与居民建筑楼群等到各种工业设备中用气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。

能在无电、无气的场合使用，附设冷凝器，可在350℃蒸汽下连续工作。

2．原理：2．1用于控制阀后压力的调压阀，阀的作用方式为压闭型。

介质由阀前流入阀体，经阀芯、阀座节流后输出。

另一路经导压管、冷凝器（介质为蒸汽时使用）冷却后，被引入执行机构作用于膜片有效面积上，产生一个向下作用力，压缩弹簧，推动阀杆，带动阀芯位移，改变流通面积。

达到减压、稳压之目的。

如阀后压力增加，作用于膜片有效面积上的力增加，压缩弹簧，带动阀芯，使阀门开启度减小，直至阀后压力下降到设定值为止。

同理，如阀后压力降低，作用在膜片有效面积上的力减小，在弹簧的弹力作用下，带动阀芯，使阀门开启度增大，直到阀后压力上升到设定值为止。

（例图一）启到减压稳压作用2．1用于控制阀前压力的调压阀，阀的作用方式为压开型。

介质由阀前流入阀体，同时经导压管、冷凝器（介质为蒸汽时使用）冷却后，被引入执行机构作用于膜片有效面积上，压缩弹簧，使阀芯随之发生相应的位移，达到泄压、稳压之目的。

如阀前压力增加，作用于膜片有效面积上的力增加，压缩弹簧，带动阀芯，使阀门开启度增大，直至阀前压力下降到设定值为止。

同理，如阀前压力降低，作用在膜片有效面积上的力减小，在弹簧的弹力作用下，带动阀芯，使阀门开启度减小，直到阀前压力上升到设定值为止。

（图二）启到泄压稳压的作用一般来说压开型的自力式压力调节阀工作时为常闭，超过压力设定点时打开启到安全作用，但又于安全阀有所区别，安全阀是超过压力设定点阀门全开，而自力式压开型是随着压力的升高开度相应增大。

自力式压力调节阀使用说明书(已配图)

PN16 100 200 300 400 500 600
工作温度（℃） ZG1Cr18Ni9Ti阀体
5
四、安装、使用与维护
1、安装阀在常温下（≤80℃）气体或低粘度液体介质中使用时，此时与通常的气动薄膜调节阀同为直立安装在水平管道上，如图三所示
1
2
3
4
5
≥ 6.DN
a、ZZYP-16B型自力式压力调节阀
3
表二
阀前压力kpa 30 50 100 150 200 250 300 350 400 450 500 550 600
阀后压力kpa
15～ 15～ 15～ 15～ 20～ 25～ 30～ 35～ 40～ 45～ 50～ 55～ 60～ 24 40 80 120 160 200 240 280 320 360 400 440 480
一、用途与特点
ZZY型自力式压力调节阀是不需要任何外加能源，利用被调介质自身能量而实现自动调节的执行器产品。该产品最大特点，能在无电、无气的场所工作，同时又节约了能源，压力设定值在运行中可随意调整。采用快开流量
特性，动作灵敏，密封性能好，因而它广泛应用于石油、化工、电力、冶金、食品、轻纺、机械制造与居民建筑楼群等各种工业设备中用气体、液体及蒸汽介质减压、稳压
额定行程（mm） 8 10 14 20 25 40 50 60 70
公称压力PN（MPa）
1.6、4.0、6.4
压力调节范围（kpa）
15～50、40～80、60～100、80～140、120～180、160～220、 200～260、240～300、280～350、330～400、380～450、 430～500、480～560、540～620、600～700、680～800、 780～900、880～1000、600～1500、1000～2500、

自力式压力调节阀

自力式压力调节阀主要特点及技术参数主要特点1、自力式压力调节阀无需外加能源，能在无电无气的场合工作，既方便又节约能源。

2、压力分段范围细且互相交叉，调节精度高。

3、压力设定值在运行期间可连续设定。

4、对阀后压力调节，阀前压力与阀后压力之间比为10:1~10:85、橡胶膜片式检测，执行机构检测精度高、动作灵敏。

6、采用压力平衡机构，使调节阀反应灵敏，控制精确。

技术参数公称通径：DN15、20、25、32、40、50、65、80、100、125、150、200、250mm 公称压力：PN1.0、1.6、4.0、6.4MPa法兰标准：ANSI、JIS、DIN、GB、JB（特殊可按用户提供）阀体材料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）阀芯材料：硬密封－－不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti）；软密封－－不锈钢镶嵌橡胶圈压力平衡：不锈钢波纹管（DN15～125）、平衡膜片（DN150～250）压闭型：用于阀后压力调节，当阀后压力升高，阀门关闭，以达到减压、稳压的目的。

压开型：用于阀前压力调节，当阀前压力升高，阀门打开，以达到泄压、稳压的目的。

技术指标和用途直接作用自力式压力调节阀是在无电、无气的场合下，利用被调介质本身压力变化控制阀前（K型）或阀后（B型）压力的恒压或减压，附设冷凝器，可在350摄氏度蒸汽下连续使用，薄膜式用于小于等于0.7MPa压力、活塞式用于0.7～2.5兆帕压力，广泛应用于石油、化工、电力、冶金、食品、轻纺等各种工业设备中气体、液体、蒸汽介质减压、泄压、稳压。

特点自力式压力调节阀无需外加能源，能在无电无气的场所工作，既方便又节约了能源。

压力分段范围细且互相交叉，调节精度高。

压力设定值在运行期间可连续设定。

对阀后压力调节，阀前压力与阀后压力之比可为10：1～10：8。

橡胶膜片式检测，执行机构测精度高、动作灵敏。

ZZC、ZZV型自力式压力调节阀

一、产品[自力式差（微）压力调节阀]的详细资料：产品型号：ZZC、ZZV型产品名称：自力式差（微）压力调节阀产品特点：ZZC和ZZV50mm.WC至0.1MPa自力式差（微）压调节阀是一种不需要外加能源的执行器产品。

可用于公称压力PN0.1、PN10。

差（微）压均可分段调节。

从50mm.WC至0.1MPa。

其用途十分广泛，可用于工业燃烧炉系统，控制两种物料，如煤气、空气流量配比，以达理想燃烧。

用于氢冷发电机组密封油系统，控制密封油与氢气间压力差，以确保可靠密封。

当差压阀的低压端通大气即为微压阀（差压阀负压，端压，力为零）。

二、特点：● 无需停止生产即可进行设定值的调整；● 无填料，阀杆上、下活动时不存在磨擦，上密封绝对可靠● 执行机构敏感元件极为灵敏，极微小的压力变化会被感测出来● 阀体为四通形式，因而K、B型可通用一种阀体三、自力式差（微）压力调节阀主要技术参数和性能指标（表一）：四、自力式差（微）压力调节阀主要技术参数和性能指标（表二）单位:mm：五、自力式差（微）压力调节阀主要技术参数和性能指标法兰尽寸（表三）：六、型号编制：订货须知：一、①自力式差（微）压力调节阀产品名称与型号②自力式差（微）压力调节阀口径③自力式差（微）压力调节阀是否带附件二、若已经由设计单位选定公司的自力式差（微）压力调节阀型号，请按自力式差（微）压力调节阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，相关产品：气动调节阀ZHYO罐底调节阀ZZYVP氮封阀ZMAS型高压单座角型调节阀Z673H型气动浆液阀气动隔膜衬氟调节阀气动调节球阀ZJHP精小型气动薄膜调节阀调节阀系列价格供用户或设计院工程项目做预算。

ZZC、ZV型自力式压力调节阀

ZZC、ZZV型自力式压力调节阀一、产品[自力式差（微）压力调节阀]的详细资料：产品型号：ZZC、ZZV型产品名称：自力式差（微）压力调节阀产品特点：ZZC和ZZV50mm.WC至0.1MPa自力式差（微）压调节阀是一种不需要外加能源的执行器产品。

可用于公称压力PN0.1、PN10。

差（微）压均可分段调节。

从50mm.WC至0.1MPa。

其用途十分广泛，可用于工业燃烧炉系统，控制两种物料，如煤气、空气流量配比，以达理想燃烧。

用于氢冷发电机组密封油系统，控制密封油与氢气间压力差，以确保可靠密封。

当差压阀的低压端通大气即为微压阀（差压阀负压，端压，力为零）。

二、特点：● 无需停止生产即可进行设定值的调整；● 无填料，阀杆上、下活动时不存在磨擦，上密封绝对可靠● 执行机构敏感元件极为灵敏，极微小的压力变化会被感测出来● 阀体为四通形式，因而K、B型可通用一种阀体三、自力式差（微）压力调节阀主要技术参数和性能指标（表一）：额定行程（mm）20 2532 40 50 65 80 100公称压力PN（MPa）差压调节范围（KPa）ZZCP/ZZVP8 11 20 32 50 80 100 160 ZZCN5383额定行程（mm） 6 8 10 15 20公称压力PN（MPa）0.10 1.0差压调节范围（KPa）0.5~5.5 5~10 9~14 13~19 18~24 22~28 26~33 31~38 36~44 42~51 49~58 56~66 64~78 76~90 88~100介质温度（℃）≤80调节精度（%）≤10允许泄漏量（L/H）ZZCP/ZZVP10-4×阀额定容量（IV级）ZZCN5×10-3×阀额定容量（II级）四、自力式差（微）压力调节阀主要技术参数和性能指标（表二）单位:mm：公称通径(DN)2025 3240 5065 80100 A308394308 394 308 394394394H ZZCP/ZZVP376 465 365 445 445 490 490510 ZZCN536536570 590LZZCP/ZZVP150160 180 20 230 290 310350 ZZCN222 222 310350重量(kg)12 13 15 17 20 28 3843导压管螺纹接头M16×1.5五、自力式差（微）压力调节阀主要技术参数和性能指标法兰尽寸（表三）：公称通径(DN）20253240506580100D PN01PN10105115140150165185200220D1PN01PN1075 85 100 125145160180b PN01 PN1016182022n-ΦPN01 PN104-144-188-18fl×D2 PN01 PN102×56 3×563×763×843×99 3×118 3×1323×156六、型号编制：订货须知：一、①自力式差（微）压力调节阀产品名称与型号②自力式差（微）压力调节阀口径③自力式差（微）压力调节阀是否带附件二、若已经由设计单位选定公司的自力式差（微）压力调节阀型号，请按自力式差（微）压力调节阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，相关产品：气动调节阀ZHYO罐底调节阀ZZYVP氮封阀ZMAS型高压单座角型调节阀Z673H型气动浆液阀气动隔膜衬氟调节阀气动调节球阀ZJHP精小型气动薄膜调节阀调节阀系列价格供用户或设计院工程项目做预算一、阀门的选型步骤1.明确阀门在设备或装置中的用途，确定阀门的工作条件：适用介质、工作压力、工作温度等等。

自力式单座压力调节阀-2023标准

自力式单座压力调节阀1范围本文件规定了自力式单座压力调节阀的术语和定义、产品分类及基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存。

本标准适用于工业过程测量和控制用的、由阀门和执行机构组成的调压阀。

本标准不适用于承受放射性工作条件及其他危险工条件的调压阀。

2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。

其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T13384—2008机电产品包装通用技术条件GB/T17213.5—2008工业过程控制阀第5部分:标志JB/T11049—2010自力式压力调节阀3术语和定义JB/T11049—2010界定的术语和定义适用于本文件。

4产品分类及基本参数4.1产品分类4.1.1按密封型式分为：a)软密封；b)硬密封。

4.1.2按取压型式分为：a)内取压；b)外取压。

4.1.3按执行机构型式分为：a)弹簧一薄膜组合型；b)弹簧一活塞组合型；c)弹簧一波纹管组合型；d)重锤杠杆型。

4.1.4按调压阀作用型式分为：a)阀后稳压直接作用式（压闭型）；b)阀前稳压直接作用式（压开型）；c)差压升高阀关闭式（压闭型）；d)差压升高阀开启式（压开型）；e)带节流件的差压控制型（流量型）；f)阀前稳压指挥器操作型（压开型）；g)阀后稳压指挥器操作型（压闭型）。

4.1.5按压力设定范围分为：a)超微压型（≤lkPa）；b)微压型（1kPa＜p≤30kPa）；c)低压型（30kPa＜p≤600kPa）；d)中压型（600kPa＜p≤1600kPa）；e)高压型（p＞1600kPa）。

4.1.6按工作温度分为：a)常温型（-10℃＜T≤80℃）；b)中温型（T≤350℃）。

4.2基本参数4.2.1公称通径DN调压阀的公称通径DN后接数值应自下列优选数系中选取（单位为mm）：15、20、25、（32）、40、50、（65）、80、100、（125）、150、200、250、300、350、400。

自力式减压调节阀使用说明书

299H系列减压调节器简介警告！安装, 操作, 和维修过程由不够资格的人员执行可能会导致不适当调节和不安全操作。

任何一种情况都可能导致设备损坏或人身伤害。

当安装, 操作, 和维护299H 系列调节器时请使用合格的人员。

手册使用范围这本说明书提供安装, 调节, 和维护以及一系列对299H调节器的说明。

部分对67系列过滤器和设备其它部分的说明可以在单独的说明书里找到。

描述299H 系列减压调节器提供大容量的压力控制范围和多种类的应用。

299H 系列调节器具有一个完整地安装到驱动器外壳上的导向杆。

299H 系列调节器可以通过入口大小控制入口压力高达175磅/平方英寸(12,1bar)。

299HR型调节器上具有完整标志的减压元件位于导向杆上，打开可以缓解小量的超压情况。

规格警告！导向操作的调节器由导向杆和主阀构成，铭牌上标明了不允许超过的最大入口压力。

299H 系列的规格说明在第2页。

一些特殊调节器的规格自出厂时就标在驱动器上壳的铭牌上。

规格可用的配置299H型：具有完整地连接到驱动器外壳上的导向杆的导向操作减压调节器。

299HR型：带内部减压阀的299H型调节器可以缓解由热胀引起的小量超压。

体积大小和末端连接类型见表1入口大小决定的最大操作压力1/4×3/8英寸（6，4×9，5mm）…175磅/平方英寸（12，1bar）3/8英寸(9，5mm)…175磅/平方英寸（12,1bar）1/2英寸(12,7mm)…175磅/平方英寸（12,1bar）3/4英寸(19,1mm)…150磅/平方英寸（10,3bar）7/8英寸(22,2mm)…125磅/平方英寸（8,6bar）1英寸(25,4mm)…100磅/平方英寸（6,9bar）1-3/16英寸(30,2 mm)…80磅/平方英寸（5,5bar）最大出口压力66磅/平方英寸(4,6bar)出口（控制）压力范围见表2准确压力控制（固定因素）（PFM）绝对控制压力±1%(3)充分冲程的最小压差1.5磅/平方英寸(0，10bar)控制线连接3/4-英寸 NPT温度能力-20º至150ºF（-29º至66ºC）近似重量21磅（9.5公斤）固定限制的尺寸0.044-英寸（1.12mm），红色（标准）0.071-英寸（1.80mm），绿色（低）0.082-英寸（2.08mm），蓝色（更低）选择过滤器：安装在主体和导向杆之间的导向管上的P590系列过滤器。

V230 V231自力式压力调节阀

V230 V231自力式压力调节阀产品概述：
直接作用型自力式压力（差压）调节阀，由阀体、阀座、阀芯部件等零部件组成，是一种无需外来能源而只依靠被调介质自身的压力变化进行自动调节压力的节能型产品，可用于非腐蚀性（最高温度350℃）的液体、气体和蒸汽等介质的压力控制装置。

广泛适用于石油、化工、冶金、轻工等工业部门及城市供热、供暖系统。

型号、规格：
1、液体＞140℃、气体＞80 ℃时阀倒装；
2、Z值：噪音衡量系数，该值用来衡量噪音大小，具体计算详见自力式调节阀选择指南。

V230 V231自力式压力调节阀报价说明：
1.本产品按相关标准生产、质量三包，质保期一年.
2.报价均不含税（17%的增值税），不包含物流运费.
3.如有对产品功能描述任何疑问请来电咨，我们将有专业人员为您解答.
4.由于市场原材料价格波动或供需变化，个别产品价格会有所变动，请以我们专业销售人员的报价为准，对此带来的不便，请您谅解。

详情请到上海尼俊阀门有限公司官网：。

ZZYVP自力式微压调节阀说明书

浙江智科流体控制技术有限公司ZZYVP型自力式调节阀ZZYVP型带指挥器操作式自力式压力调节阀（简称压力阀）无需外加能源，利用被调介质自身能量为动力源，引入压力阀的指挥器以控制压力阀的阀芯位置，改变流经阀门的介质流量，使阀门后端压力（B型）或前端压力（K型）保持恒定。

ZZYVP主要用在阀前压力较高(0.2-0.8Mpa)而阀后力很低(0.5-100Kpa),例如50mmH20(水柱)的场合，ZZYP-16KII只用在泄氮装置上,并且与供氮装置配套使用。

单独使用时请用ZZVP阀代替。

1.气体减压如阀前0.2-0.8MPa(高于0.8Mpa时阀前面应加减压阀)，阀后0.5-100Kpa。

2.氮封装装置供氮和泄氮装置上□特点:1.压力设定在指挥器上实现，因而方便、快捷、省力、省时且可在运行状态下连续设定。

2.控制精确度比ZZY型自力式高1倍左右,故适合在控制精确度高的场合使用。

3.对同一台阀而言，调节范围比ZZY型自力式广。

4.反应特别灵敏,极小的压力(如50mm水柱的压力)或极小的压力变化都可以感染出来。

5.减压比特别大，例如阀前0.8Mpa,阀后50mmH2O,压差比达1600!控制阀后(ZZYVP-16B)控制阀前(ZZYVP-16K)(供氮装置)(泄氮装置)1□订货须知订货时请用户提供以下资料：调压阀名称、型号公称通径（mm）公称压力（MPa）额定流量系数（Kv）固有流量特性介质名称工作压力及范围阀体、阀内件及填料材质其他特殊要求6□ZZYVP 供氮装置连接尺寸及标准法兰标准：GB9113-2000；法兰密封面型式：凸面；信号接口：内螺纹M16×1.5；阀体法兰及法兰端面距离可以按用户指定的标准制造。

如ANSI、JIS、JPI 等标准□应用设计实例上例以贮罐1Kpa 为例1.ZZYVP-16B 阀门的取压位置应离贮罐(或缓冲罐)较近.2.压力表应置于取压点不远处,以免引起不必要的争议.3.ZZYVP-16B 阀后管道不宜太小(一般大于阀前管道).5□ZZYVP 供氮装置型号编制说明Z:执行器大类Z:自力式系列产品Y ：压力调节阀VP ：单座1.压力设定弹簧2.指挥器执行机构3.指挥阀4.针阀5主阀6空气过滤减压器其中ZZYVP控制阀后型可以用1台ZZYP自力式阀+1台ZZVP型微压阀代替其中ZZYVP控制阀前型可以用1台ZZVP型微压阀代替□主要零件材料:零件名称材料阀体ZG230-450、ZG0Cr18Ni9、ZG0Cr18Ni12Mo2阀芯1Cr18Ni9、0Cr18Ni12Mo2(堆焊Stellite)PTFE阀座1Cr18Ni9、0Cr18Ni12Mo2(堆焊Stellite)阀杆1Cr18Ni9、0Cr18Ni12Mo2橡胶膜片丁腈橡胶夹增强涤纶织物膜盖Q235、Q235涂PTFEO形圈耐油橡胶、聚四氟乙烯□应用举例：1.代替ZZV型微压阀ZZV型微压阀阀前一般要求介质压力≤0.1MPa,而ZZYVP型带指挥器操作式自力式压力调节阀则不受此限制。
