叮咚门铃电路
第四章19叮咚门铃
第四章19叮咚门铃第四章19"叮咚"门铃第四章19"叮咚"门铃19．“叮咚”门铃1．实验任务当按下控制器sp1，at89s51单片机产生“叮咚”声从p1.0端口输入至lm386，经过压缩之后送进喇叭。
2．电路原理图图4.19.13．系统板上硬件连线（1．把“单片机系统”区域中的p1.0端口用导线相连接至“音频压缩模块”区域中的spk（2．在“音频放大模块”区域中的spkout端口上接上一个8欧或者是16欧的喇叭；（3．把“单片机系统”区域中的p3.7/rd端口用导线相连接至“独立式键盘”区域中的sp1端口上；4．程序设计方法（1．我们用单片机实定时/计数器t0来产生700hz和500hz的频率，根据定时/计数器t0，我们挑定时250us，因此，700hz的频率必须经过3次250us的定时，而500hz的频率要经过4次250us的定时。
（2．在设计过程，只有当按下sp1之后，才启动t0已经开始工作，当t0工作完，返回（3．“叮”和“咚”声音各占用0.5秒，因此定时/计数器t0要完成0.5秒的定时，对于以250us为基准定时2000次才可以。
5．程序框图t0中断服务程序框图图4.19.26．编订源程序t5hzdely10ms:int_t0:next:equ30hequ31hequ32hequ33hbit00hbit01hbitp3.7org00hljmpstartorg0bhljmpint_t 0movtmod,#02hmovth0,#06hmovtl0,#06hsetbet0setbeajbsp1,nsplcalldely10msjbsp1,ns psetbtr0movt5hz,#00hmovt7hz,#00hmovt05sa,#00hmovt05sb,#00hclrflagclrstopjnbsto p,$ljmpnspmovr6,#20movr7,#248djnzr7,$djnzr6,d1retinct05samova,t05sacjnea,#100, nextmovt05sa,#00hinct05sbmova,t05sbcjnea,#20,nextmovt05sb,#00hjbflag,stpcplfla gljmpnextsetbstopclrtr0ljmpdonejbflag,s5hzinct7hzmova,t7hzcjnea,#03h,donemovt7hz,#00hcplp1.0ljmpdones5hz:inct5hzmova,t5hzcjnea,#04h,donemovt5hz,#00hcplp1.0ljmpdonedone:retiend7．c语言源程序#includeunsignedchart5hz;unsignedchart7hz;unsignedinttcnt;bitstop;bitflag;voidmain(void)unsignedchari,j;tmod=0x02;th0=0x06;tl0=0x06;while(1)if(p3_7==0)for(i=10;i>0;i--)for(j=248;j>0;j--);if(p3_7==0){ t5hz=0;t7hz=0;tcnt=0;flag=0;stop=0;tr0=1;while(stop==0);}voidt0(void)interrupt1using0{tcnt++;if(tcnt==2000)tcnt=0;if(flag==0)flag=~flag;}stop=1;tr0=0;}if(flag==0)t7hz++;if(t7hz==3)t7hz=0;p1_0=~p1_0;}t5hz++;if(t5hz==4){t5hz=0;p1_0=~p1_0;}。
电子综合实训-叮咚门铃电路的设计(最终版)
学号：电子综合实训题目叮咚门铃电路的设计学院理学院专业XXX班级XXX姓名XXX指导教师贾信庭201X 年X 月X 日电子综合实训任务书学生姓名：XXXX 专业班级：XXXXXXXX指导老师：贾信庭工作单位：武汉理工大学理学院题目：叮咚门铃电路的设计初始条件：直流可调稳压电源一台、万用表一块、面包板一块、元器件若干、剪刀、镊子等必备工具要求完成的主要任务：（包括电子综合实训工作量及其技术要求以及说明书撰写等具体要求）1、技术要求：设计一个叮咚门铃电路，设一个按钮，按下按钮时发出门铃的较高频率“叮”声，松开按钮，发出较低频率的“咚”声。
门铃叮咚声的声音频率和声音持续时间可调。
2、主要任务：（一）设计方案（1）按照技术要求，提出自己的设计方案（多种）并进行比较；（2）以NE555时基集成电路为主，设计一个叮咚门铃电路（实现方案）；（3）依据设计方案，进行预答辩；（二）实现方案（4）根据设计的实现方案，画出电路逻辑图和装配图；（5）查阅资料，确定所需各元器件型号和参数；（6）在面包板上组装电路；（7）自拟调整测试方法，并调试电路使其达到设计指标要求；（8）撰写设计说明书，进行答辩。
3、撰写电子综合实训说明书：封面：题目，学院，专业，班级，姓名，学号，指导教师，日期任务书目录（自动生成）正文：1、技术指标；2、设计方案及其比较；3、实现方案；4、调试过程及结论；5、心得体会；6、参考文献成绩评定表时间安排：电子综合实训时间：19周-20周19周：明确任务，查阅资料，提出不同的设计方案（包括实现方案）并答辩；20周：按照实现方案进行电路布线并调试通过；撰写电子综合实训说明书。
指导教师签名：2016 年 6 月27 日系主任（或负责老师）签名：2016 年7 月8 日目录1 技术指标 (1)2 设计方案及比较 (1)2.1 方案一 (1)2.1.1 方案一设计原理 (1)2.1.2 元器件参数 (2)2.1.3 相关数据计算 (2)2.1.4声音频率调节和持续时间调节分析 (2)2.2 方案二 (3)2.2.1 方案二设计原理 (3)2.2.2 元器件参数 (3)2.2.3 相关数据计算 (4)2.2.4声音频率调节和持续时间调节分析 (4)2.3 方案三 (4)2.3.1 方案三设计原理 (4)2.3.2 元器件参数 (5)2.3.3 相关数据计算 (5)2.3.4声音频率调节和持续时间调节分析 (5)2.4 方案比较 (6)3 实现方案 (6)3.1 实现方案设计原理 (6)3.2元器件参数 (7)3.3相关数据计算 (7)3.4声音频率调节和持续时间调节分析 (7)3.5实物图 (7)4 调试过程及结论 (8)5 心得体会 (9)6 参考文献 (9)叮咚门铃电路的设计1 技术指标设计一个叮咚门铃电路，设一个按钮，按下按钮时发出门铃的较高频率“叮”声，松开按钮，发出较低频率的“咚”声。
叮咚门铃电路
C4
10uF
R4
47kohm
R3
7
22kohm
6 2 5
DIS THR TRI CON
OUT
100uF
C1
0.01uF
C2
GND 1
0.01uF
555_VIRTUAL
任务二：调试和总结
3.松开开关时：
C4上持续高电平振荡仍维 持，此时
闭合开关时充电路径： VCC VD1 R2 R3 C1 断开开关时充电路径： VCC R1 R2 R3 C1
任务二：调试和总结
思考题
3.“咚”声为什么持续一段时间后会消失？持续时 间的长短和什么因素有关？
断开开关后，电容C4经由R4放电，当放至低 电平时，555由于4脚为低电平将被复位，停止 振荡；持续时间的长短和R4,C4的值有关。
任务二：调试和总结
调试步骤
1.给电路接上6~8V的电压，分别按下和松开开关， 仔细观察喇叭发出的声音； 2.按下开关不松手，用示波器的两个通道分别观 察555的2脚和3脚波形，并记录振荡频率； 3.松开开关，用示波器的两个通道分别观察555 的2脚和3脚波形，并记录振荡频率；
任务二：调试和总结
T T1 T2 0.7( R1 2R2 )C1
1 1.44 f T ( R1 2 R2 )C1
二、项目应用——“叮咚”门铃电路
电路原理图
6V
J1
Key = A
R1
100kohm
VC C
VD 1
DIODE_VIRTUAL
VD 2
DIODE_VIRTUAL
R2
10kohm
实训项目：叮咚门铃电路
实训项目：叮咚门铃电路电路工作原理图:二、工作原理该电路是由NE555集成电路，二极管VD i和VD2,电容器G、C2、C3、C4，电阻器R 仆R2、R3、R4组成。
当按下SB,电源经VD1对电容器C i充电，当NE555集成电路④脚（复位端）电压大于1V时，电路振荡，喇叭发出“叮” 声。
松开按钮开关SB,电容器C i存储的电能经R i电阻器放电，但NE555集成电路④脚（复位端）继续持高电平而保持振荡这时因R2电阻器也接入振荡电路，振荡频率变低，使喇叭发出“咚”声，当C i电容器上的电能释放一定时间后，当NE555集成电路④脚（复位端）电压低于1V时，此时电路停止振荡。
NE555集成电路④脚为复位端，①脚接地，⑧脚接电源，⑤脚接0.01卩F 电容器到地，③脚为输出端，②脚为触发端或置位端，⑥脚为阈值电压端，⑦ 脚为放电端。
三、元器件参数及检测四、电路制作1、按工艺要求对元器件的引脚进行成形加工。
2、按照布局图在实验板上进行元器件的排列、插装。
3、按焊接工艺对元器件进行焊接。
4、焊接电源输入线或输入端子。
5、注意组装时注意二极管及喇叭的正负极，同时要正确识别NE555集成块的引脚排列。
五、电路调试接通电源，若电路工作正常，按下和松开轻触按钮，喇叭发出叮咚声，若电路工作不正常，可能出现的故障情况：1、按下和松开按钮时，喇叭不发声：①检查按钮是否损坏；② NE555集成引脚是否接错；③检查喇叭是否接错；④检查电路是否虚焊或脱焊。
2、按下和松开按钮时，喇叭一直发“叮”或“咚”声：①检查按钮是否失灵；②检查NE555集成块的④脚是否接错。
六、电路测试与分析1、测试1:用万用表测量按下和松开按钮时，电容器C1两端电压的变化情况。
测试2:用万用表测量按下和松开按钮时，NE555集成引脚：②或⑥，③脚电压变化情况。
测试表3、电路分析工作原理：该电路是由NE555集成电路，二极管VD和VD,电容器C、G、G、C4，电阻器R i、金、F3、F4组成。

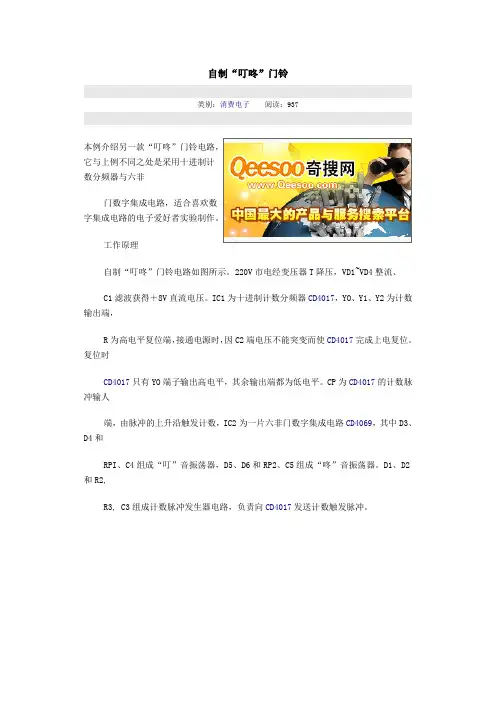

自制“叮咚”门铃
自制“叮咚”门铃类别：消费电子阅读：937本例介绍另一款“叮咚”门铃电路，它与上例不同之处是采用十进制计数分频器与六非门数字集成电路，适合喜欢数字集成电路的电子爱好者实验制作。
工作原理自制“叮咚”门铃电路如图所示。
220V市电经变压器T降压，VD1~VD4整流、C1滤波获得＋8V直流电压。
IC1为十进制计数分频器CD4017，YO、Y1、Y2为计数输出端，R为高电平复位端，接通电源时，因C2端电压不能突变而使CD4017完成上电复位。
复位时CD4017只有YO端子输出高电平，其余输出端都为低电平。
CP为CD4017的计数脉冲输人端，由脉冲的上升沿触发计数，IC2为一片六非门数字集成电路CD4069，其中D3、D4和RPI、C4组成“叮”音振荡器，D5、D6和RP2、C5组成“咚”音振荡器。
D1、D2和R2,R3, C3组成计数脉冲发生器电路，负责向CD4017发送计数触发脉冲。
CD4017的CE端为计数输人的使能端，当CE接低电平时，CD4017的CP端接受脉冲上升沿的触发进行计数；当CE接高电平时，CP端将被锁定，不接受脉冲的触发，此时CD4017输出端的状态将保持其前一时刻的状态不变。
通电或按下门铃按钮SB后CD4017复位，YO输出高电平，Y1和Y2输出低电平。
Y O输出的高电平使VD5截止，“叮”音振荡器起振，扬声器发出“叮”音；同时，Y1输出的低电平使VD6导通，“咚”音振荡器停振；而Y2输出的低电平因接CE端，使CP端能够接受计数脉冲的触发。
由D1,D2组成的振荡器开始向CP端发送计数脉冲，CD4017开始计数。
第一个计数脉冲使Y1输出高电平，YO和Y2输出低电平，所以，二极管VD5导通，“叮”音振荡器停振，同时VD6截止，使“咚”音振荡器起振，扬声器发出“咚”音。
第二个计数脉冲使Y2输出高电平，YO和Y1输出低电平，所以，VD5和VD6都导通，两个振荡器停振，扬声器不发声。
·同时Y 2输出的高电平因接到CE端，又使CD4017的CP端锁定，不再接受计数脉冲的触发。

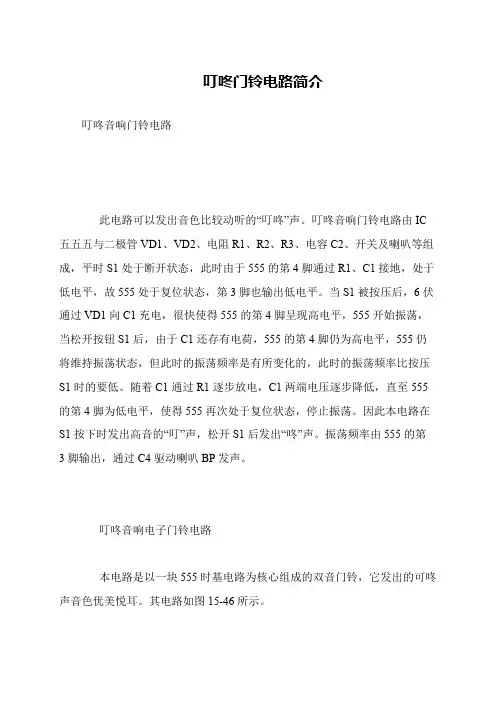

叮咚门铃电路简介
叮咚门铃电路简介
叮咚音响门铃电路
此电路可以发出音色比较动听的“叮咚”声。
叮咚音响门铃电路由IC 五五五与二极管VD1、VD2、电阻R1、R2、R3、电容C2、开关及喇叭等组成，平时S1处于断开状态，此时由于555的第4脚通过R1、C1接地，处于低电平，故555处于复位状态，第3脚也输出低电平。
当S1被按压后，6伏通过VD1向C1充电，很快使得555的第4脚呈现高电平，555开始振荡，当松开按钮S1后，由于C1还存有电荷，555的第4脚仍为高电平，555仍将维持振荡状态，但此时的振荡频率是有所变化的，此时的振荡频率比按压S1时的要低。
随着C1通过R1逐步放电，C1两端电压逐步降低，直至555的第4脚为低电平，使得555再次处于复位状态，停止振荡。
因此本电路在S1按下时发出高音的“叮”声，松开S1后发出“咚”声。
振荡频率由555的第3脚输出，通过C4驱动喇叭BP发声。
叮咚音响电子门铃电路
本电路是以一块555时基电路为核心组成的双音门铃，它发出的可咚声音色优美悦耳。
其电路如图15-46所示。
叮咚门铃的原理图
首先，我们打开Protel99软件，并选择在“D:\叮咚门铃”路径下新建一个名为：“DDML.ddb”的设计数据库文件，如图2－2所示。
图2－2 Protel99软件新建设计数据库界面然后，我们在Protel99软件界面的Documents中新建一个Schematic Document文档，打开此文档，如图2－3所示，我们就可以在其中绘制电路原理图了。
图2－3 新建Schematic Document界面在绘制电路原理图的过程中，同学们遇到的第一个问题就是：元器件不知道往哪里去找？在如图2－3的Protel99软件Schematic Document界面中，默认的缺省元件库是：Miscellaneous Devices分离元件库。
这里往往能找到我们所需要的大多数元器件。
那么剩下的“特殊”元器件我们去哪里找呢？当然，这里有Add/Remove按钮，但是在此，我建议尽量学会自己做―――自定义（自制）元器件。
自定义（自制）元器件，是我们必须掌握的一项能力，会自定义元器件将能够为我们绘制电路原理图带来非常大的方便。
下表2－1给出了“叮咚门铃”的有关元器件方面的各种信息，刚接触用Protel99软件设计电路板图的同学，我建议不妨为自己的设计项目也制作一个类似这样的表格。
从表中我们可以看出：在绘制电路原理图之前要自定义一个NE555集成电路的原理图库元件。
表2－1 “叮咚门铃”元器件明细表自定义原理图库元件的方法大致如下：如图2－4，新建Schematic Library Document，并打开。
图2－4 新建Schematic Library Document过程如图2－5，先在其中绘制一个6×10方格的方块作为集成电路的元器件主体，再在周围放置元器件的引脚。
为了绘图时的美观和方便，在自制原理图库元件时，引脚往往可以不按照实际元器件的引脚顺序放置。
但是，要特别注意引脚的标号不能有错误。
最后，给新制作的元件取个名字（例如：NE555）就可以使用了。
叮咚 门铃实验报告
叮咚门铃实验报告实验名称：叮咚门铃实验报告一、实验目的：探究叮咚门铃的工作原理，并了解其电路连接和电器元件的作用。
二、实验器材：1. 一台叮咚门铃2. 一个电源适配器3. 一根连接线三、实验步骤：1. 将电源适配器插入电源插座，并将其连接到叮咚门铃的电源接口上。
2. 将另一头的连接线插入门铃电路的输入接口。
3. 将连接线的另一头插入叮咚门铃的输出接口。
4. 关闭门铃电路的电源开关。
5. 现在，门铃已经连接好了，可以进行实验了。
四、实验原理：叮咚门铃实验中的门铃电路由三个主要部分组成：电源、触发器和输出设备。
当门外的按钮被按下时，触发器将产生脉冲信号，然后将信号传递给输出设备，从而触发门铃发出声音。
五、实验结果：在实验过程中，按下门外的按钮后，触发器会产生脉冲信号，并将信号传递给输出设备，输出设备发出叮咚声。
实验结果表明，门铃电路连接正确，并且门铃可以正常工作。
六、实验分析：1. 门铃电路中的触发器起到了关键作用，它能够将门外按下按钮的动作转化为电信号。
2. 输出设备则负责将电信号转化为声音信号，实现门铃的功能。
3. 实验中使用的电源适配器为门铃提供了稳定的电力供应，保证了门铃的正常工作。
七、实验总结：通过本次实验，我了解了叮咚门铃的工作原理和电路连接。
门铃电路中的触发器和输出设备起到了重要的作用，触发器将按钮按下的动作转化为电信号，输出设备将电信号转化为声音信号。
实验结果表明，门铃电路连接正确，并且门铃可以正常工作。
只有电源供应稳定，触发器和输出设备都能正常运行，门铃才能正常工作。
通过这个实验，我对门铃的工作原理有了更深刻的认识，对电路连接和电器元件的作用也有了更好的理解。
电子综合实训-叮咚门铃电路的设计
电子综合实训-叮咚门铃电路的设计
叮咚门铃电路设计
本文主要介绍了一款叮咚门铃电路的设计，该电路采用的是一个多功
能可编程的电子组件，单片机（MCU），以及一些电源安装组件、及一些
基本的电路元器件。
1.首先，施工方应确定要安装的电路的功能，以及其所涉及到的元器件，以便确定所需组件的规格和数量。
2.确定元器件后，可以开始电路的设计，主要分为硬件部分和软件部分。
（1）硬件设计：
a．从电源开始，选择合适的电源，例如市电220V或者其他电源，然
后将电源通过继电器控制按钮与电路连接。
b．接下来主要是MCU电路部分，使用Atmel89C2051系列型号的MCU，便于编程和使用，并且可以连接两个按钮，一个用于开门铃，另一个用于
关闭，读取键盘数据，或者控制播放音乐文件等。
此外，还可以连接一些
外部控制组件，如数码显示器，音频模块等，以满足不同的需求。
c．最后，可以选择一些用于接收和发射门铃声音的发射器和接收器，可以让用户收到门铃声音，从而实现开门的功能。
（2）软件设计：
a．使用单片机（MCU）提供的软件开发软件，可以轻松设计出一个叮
咚门铃程序，实现在按钮按下后播放叮咚音乐。
555叮咚门铃声响电路
山东科技大学电工电子实验教学中心创新性实验结题报告实验项目名称 555叮咚门铃声响电路实验场地：院实验室实验仪器和设备：555定时器一个、扬声器一个、开关一个、不同阻值的电组3个、电容4个、二极管2个、示波器、导线若干。
材料：数字电子技术基础（第五版）网络资料等1、实验原理555定时器工作原理：555 定时器是一种模拟和数字功能相结合的中规模集成器件。
555 定时器成本低，性能可靠，只需要外接几个电阻、电容，就可以实现多谐振荡器、单稳态触发器及施密特触发器等脉冲产生与变换电路。
它也常作为定时器广泛应用于仪器仪表、家用电器、电子测量及自动控制等方面。
555 定时器的内部电路包括两个电压比较器，三个等值串联电阻，一个 RS 触发器，一个放电管 T 及功率输出级。
它提供两个基准电压1/3VCC和 2/3VCC。
555 定时器的功能主要由两个比较器决定。
两个比较器的输出电压控制 RS 触发器和放电管的状态。
在电源与地之间加上电压，当 5 脚悬空时，则电压比较器 C1 的同相输入端的电压为 2/3VCC，C2 的反相输入端的电压为1/3VCC。
若触发输入端 TR 的电压小于1/3VCC，则比较器 C2 的输出为 0，可使 RS 触发器置 1，使输出端 OUT=1。
如果阈值输入端 TH 的电压大于 2/3VCC，同时 TR 端的电压大于1/3VCC，则 C1 的输出为 0，C2 的输出为 1，可将 RS 触发器置 0，使输出为 0 电平。
555定时器由555定时器构成的多谐振荡器电路图2、实验内容开关J5是门上的按钮开关，在平日没有按下的时候，C3无法接通不进行充电，因而C3处的电压为0， 4端口（复位端）一直处于低电平，导致3端口输出一直为0，扬声器无法工作。
而C1通过R2、R3进行充电，充满电后，其电压约为电源电压。
当闭合开关S时，VCC的电流流过二极管D1对C3经行充电，其两端电压升高，4端口的电压也开始逐渐升高。
叮咚门铃电路的设计
叮咚门铃电路的设计1 技术指标设计一个叮咚门铃电路，设一个按钮，按下按钮时发出门铃的较高频率“叮”声，松开按钮，发出较低频率的“咚”声。
门铃叮咚声的声音频率和声音持续时间可调。
2 设计方案及比较zr DIODEXZD2DIODEr R3l-C? -1图12.1方案一方案一原理图如图1所示，该方案主要应用555定时器构建一个多谐振荡器，通过按键开关控制两条不同的充电线路产生两种不同的发声频率，分别对应按键按下和断开的两种状态，从而实现“叮咚”的发声要求。
当按键未按下时，定时器4脚（清零端）接地，为低电平，此时定时器不能正常工作，且输出恒定为低电平，放电端7脚连接的三极管处于导通状态，此时电源未对C2电容充电，2、6脚接入电压小于1/3，扬声器不发声。
当按键按下时，清零端4脚接入高电平，定时器可以正常工作，且电源给C1充电。
按下瞬间因为2、6脚接入电压小于1/3,所以定时器输出高电平，放电端7脚连接的三极管处于截止状态，电源通过D1、R1、IR1UR4lOOuF屮C3O.OluFLS1SPEAKERR3给C2充电，当C2上端电压大于2/3时，定时器输出低电平，发电端7脚连接的三极管导通，C2通过R3经过三极管放电，直至C2谁管你蛋电压小于1/3，有开始充电过程，如此循环，使得扬声器发出连续鸣响。
当按键松开后，清零端4脚不会马上突变为低电平，C1通过R4放电会使得4脚维持一段时间的高电平，就是“咚”声，维持的时间。
定时器仍处于正常工作状态，此时电源通过R2 R1、R3给C2充电，如同上面一样，当C2上端电压大于2/3是会放电，小于1/3 是会充电，产生循环，使扬声器发出声音。
当C1放电完毕后，清零端4脚变为低电平，定时器不能正常工作，是扬声器停止发声。
相关数据计算：“叮”声的频率：f1 1 1・430.7(R R1 2R3)C2 (R R1 2R3)C2此时C2的充电时间：C2 的放电时间：“咚”声的频率：此时C2的充电时间：C2 的放电时间：“咚”声的持续时间：频率调节和持续时间调节方法：“叮”的频率调节：fl与R1、R3 C2成反比关系，增大R1、R3或C2则频率减小, 反之则频率增大“咚”的频率调节：f2与R1、R2 R3 C2成反比关系，增大R1、R2 R3或C2则频率减小，反之则频率增大。
电子综合实训-叮咚门铃电路的设计
电子综合实训-叮咚门铃电路的设计引言：门铃是每个家庭都必备的设备之一，它用来通知住户有人来访或有包裹送达。
传统的门铃设计多采用电磁铁和按钮的组合，但这种设计存在着不便携、线路结构复杂和功耗较高等问题。
为了解决这些问题，我们设计了一款名为“叮咚门铃”的电子门铃，其采用无线通信技术，具有便携性强、结构简单、功耗低等优势。
本文将详细介绍“叮咚门铃”电路的设计。
一、电路方案本设计采用了无线通信技术，包括一个发射器和一个接收器。
发射器安装在门口，接收器则放在屋内。
当有人按下门铃按钮，发射器将信号通过无线通信方式传送给接收器，接收器则发出声音或者震动来通知住户。
二、发射器的设计1.电源电路发射器使用了一个锂电池作为电源，电池的正极通过一根导线连接到发射器的电路板上的正极接触点，负极连接到地线。
2.声音生成电路发射器使用一个微型音频芯片作为声音生成电路，其输入接口通过一个开关按钮连接到门铃按钮上。
当按下门铃按钮时，音频芯片会发出一个特定的音频信号。
3.无线通信电路发射器采用无线射频模块进行通信，该模块具有一定的发送功率和信号范围。
其输入接口通过音频芯片的输出端连接，将音频信号转换为无线射频信号并发送出去。
三、接收器的设计1.电源电路接收器同样使用了一个锂电池作为电源，电池的正极通过一根导线连接到接收器的电路板上的正极接触点，负极连接到地线。
2.无线接收电路接收器使用一个无线接收模块来接收发射器发送的射频信号，该模块具有一定的接收范围。
其输出接口连接到音频放大电路的输入端。
3.声音输出电路接收器使用了一个音频放大电路来放大音频信号，以便能够输出更清晰的声音。
音频放大电路的输出端通过一个扬声器连接，将放大的音频信号转化为听得见的声音。
四、电路的调试和测试1.制作和连接电路首先，根据设计要求，将发射器和接收器的电路板制作出来，并根据电路原理图连接各个元器件。
2.电源测试测试锂电池的正负极连接是否正确，以及电池是否可以正常工作。
实训项目：叮咚门铃电路
实训项目：叮咚门铃电路电路工作原理图:二、工作原理该电路是由NE555集成电路，二极管VD i和VD2,电容器G、C2、C3、C4，电阻器R 仆R2、R3、R4组成。
当按下SB,电源经VD1对电容器C i充电，当NE555集成电路④脚（复位端）电压大于1V时，电路振荡，喇叭发出“叮” 声。
松开按钮开关SB,电容器C i存储的电能经R i电阻器放电，但NE555集成电路④脚（复位端）继续持高电平而保持振荡这时因R2电阻器也接入振荡电路，振荡频率变低，使喇叭发出“咚”声，当C i电容器上的电能释放一定时间后，当NE555集成电路④脚（复位端）电压低于1V时，此时电路停止振荡。
NE555集成电路④脚为复位端，①脚接地，⑧脚接电源，⑤脚接0.01卩F 电容器到地，③脚为输出端，②脚为触发端或置位端，⑥脚为阈值电压端，⑦ 脚为放电端。
三、元器件参数及检测四、电路制作1、按工艺要求对元器件的引脚进行成形加工。
2、按照布局图在实验板上进行元器件的排列、插装。
3、按焊接工艺对元器件进行焊接。
4、焊接电源输入线或输入端子。
5、注意组装时注意二极管及喇叭的正负极，同时要正确识别NE555集成块的引脚排列。
五、电路调试接通电源，若电路工作正常，按下和松开轻触按钮，喇叭发出叮咚声，若电路工作不正常，可能出现的故障情况：1、按下和松开按钮时，喇叭不发声：①检查按钮是否损坏；② NE555集成引脚是否接错；③检查喇叭是否接错；④检查电路是否虚焊或脱焊。
2、按下和松开按钮时，喇叭一直发“叮”或“咚”声：①检查按钮是否失灵；②检查NE555集成块的④脚是否接错。
六、电路测试与分析1、测试1:用万用表测量按下和松开按钮时，电容器C1两端电压的变化情况。
测试2:用万用表测量按下和松开按钮时，NE555集成引脚：②或⑥，③脚电压变化情况。
测试表3、电路分析工作原理：该电路是由NE555集成电路，二极管VD和VD,电容器C、G、G、C4，电阻器R i、金、F3、F4组成。
叮咚门铃原理图
首先，我们打开Protel99软件，并选择在“D:\叮咚门铃”路径下新建一个名为：“DDML.ddb”的设计数据库文件，如图2－2所示。
图2－2 Protel99软件新建设计数据库界面然后，我们在Protel99软件界面的Documents中新建一个Schematic Document文档，打开此文档，如图2－3所示，我们就可以在其中绘制电路原理图了。
图2－3 新建Schematic Document界面在绘制电路原理图的过程中，同学们遇到的第一个问题就是：元器件不知道往哪里去找？在如图2－3的Protel99软件Schematic Document界面中，默认的缺省元件库是：Miscellaneous Devices分离元件库。
这里往往能找到我们所需要的大多数元器件。
那么剩下的“特殊”元器件我们去哪里找呢？当然，这里有Add/Remove按钮，但是在此，我建议尽量学会自己做―――自定义（自制）元器件。
自定义（自制）元器件，是我们必须掌握的一项能力，会自定义元器件将能够为我们绘制电路原理图带来非常大的方便。
下表2－1给出了“叮咚门铃”的有关元器件方面的各种信息，刚接触用Protel99软件设计电路板图的同学，我建议不妨为自己的设计项目也制作一个类似这样的表格。
从表中我们可以看出：在绘制电路原理图之前要自定义一个NE555集成电路的原理图库元件。
表2－1 “叮咚门铃”元器件明细表自定义原理图库元件的方法大致如下：如图2－4，新建Schematic Library Document，并打开。
图2－4 新建Schematic Library Document过程如图2－5，先在其中绘制一个6×10方格的方块作为集成电路的元器件主体，再在周围放置元器件的引脚。
为了绘图时的美观和方便，在自制原理图库元件时，引脚往往可以不按照实际元器件的引脚顺序放置。
但是，要特别注意引脚的标号不能有错误。
最后，给新制作的元件取个名字（例如：NE555）就可以使用了。
叮咚门铃实验报告
叮咚门铃实验报告实验报告：叮咚门铃实验一、实验目的：通过制作一个简单的叮咚门铃电路，以了解电路的基本原理和门铃的工作原理。
二、实验器材：1.9V电池；2.电池座；3.9012PNPN晶体管；4.电子蜂鸣器；5.按钮开关；6.电阻（220欧姆）；7.电子线；8.面包板。
三、实验原理：叮咚门铃电路主要由按钮开关、NPN晶体管、电子蜂鸣器和电阻组成。
当按下按钮时，电流通过按钮开关，然后流经电阻、NPN晶体管的基极和发射极，最后通过电子蜂鸣器。
当电流通过NPN晶体管时，它会放大电流，并将大电流传递到电子蜂鸣器，激活电子蜂鸣器进而发出声音。
四、实验步骤：1.在面包板上布置电路。
首先，将9012PNPN晶体管插入面包板的H行上，确保引脚正确连接；然后，在与发射极相连的行上插入一个220欧姆电阻；接下来，将按钮开关与电阻相连；最后，将电子蜂鸣器与电路串联，与NPN晶体管的收集极相连。
2.将电池插入电池座，然后将电池座与面包板中的电路连接。
注意确保正极和负极的连接正确。
3.按下按钮开关，听到电子蜂鸣器发出声音。
五、实验结果与数据分析：按下按钮时，电子蜂鸣器应该会发出清脆的声音。
如果没有声音产生，可能是电池电量不足、电路连接不正常或者蜂鸣器损坏等原因引起的。
我们可以检查电池是否正常工作，查看电路连接是否正确，并用万用表测试电路中的元器件是否工作正常。
六、实验结论：通过这个实验，我们成功制作了一个简单的叮咚门铃电路。
门铃的工作原理主要是通过按钮开关、NPN晶体管和电子蜂鸣器实现的。
当按下按钮时，电流流过电路，并通过NPN晶体管的放大作用激活电子蜂鸣器，发出声音。
七、实验心得：通过这个实验，我深入了解了电路的基本原理和门铃的工作原理。
在实验中，我体会到电路的正确连接对于电路功能的正常发挥是非常重要的。
同时，我也学会了使用面包板进行电路实验。
这个实验不仅提高了我的动手能力，还拓宽了我的电子知识广度。
这是一次非常有意义和具有挑战性的实验。
电子综合实训-叮咚门铃电路的设计培训资料
电子综合实训-叮咚门铃电路的设计培训资料一、概述叮咚门铃电路是一种简单但实用的电子综合实训项目，通过设计和搭建一个门铃电路，学生可以掌握基本的电子元件的使用和电路设计的基本原理，加强对电子电路的实际操作和理论知识的掌握。
二、实训内容1.部件准备-所需元件：电源适配器、LED灯、电容、电阻、开关、蜂鸣器等。
-工具：焊接工具、实验仪器。
2.电路设计和原理门铃电路主要由以下几个组成部分构成：-电源部分：使用电源适配器为电路提供电源。
-控制部分：通过开关来控制门铃的开关和关断。
-输出部分：通过蜂鸣器发出门铃声音，通过LED灯发出提示信号。
3.电路搭建和调试-使用电路图来搭建门铃电路，并进行焊接和固定。
-连接电源适配器，并使用万用表等仪器来检查电路的正确连接。
-进行电路测试和调试，在开关打开时，门铃电路会发出声音并点亮LED灯。
三、实训目标通过完成这个项目，学生可以达到以下目标：1.掌握电子元件的使用和焊接技巧。
2.理解电路设计和原理，了解电子电路的基本知识。
3.能够使用仪器进行电路测试和调试，解决电路问题。
4.增强对实际电子电路的理解和实践能力。
四、实训过程1.学习相关理论知识，包括电子元件的使用和电路设计的基本原理。
2.准备所需元件和工具，包括电源适配器、LED灯、电容、电阻、开关、蜂鸣器、焊接工具等。
3.根据电路设计图纸，进行电路搭建和焊接工作，注意元件的正确连接和焊接质量。
4.连接电源适配器，使用万用表等仪器检查电路连接是否正确，并进行必要的调试。
5.测试门铃电路的功能，确保开关打开时蜂鸣器能够发出声音并点亮LED灯。
6.分析和解决可能出现的电路问题，进行必要的修改和调整。
7.编写实训报告，总结实训过程和实际实践中遇到的问题、解决方案等。
五、实训效果通过这个实训项目，学生可以深入了解电子实训的基本原理和实际操作，提高他们的动手能力和创新能力。
同时，学生还可以在实践中锻炼团队合作能力和问题解决能力。
叮咚门铃电路设计的知识点
叮咚门铃电路设计的知识点门铃是我们日常生活中常见的设备之一，通过按下门铃按钮，就可以发出清脆的铃声来通知房主有人来访。
在这篇文章中，我们将讨论叮咚门铃电路设计的一些基本知识点，包括电路原理、主要组成部分以及常见问题解决方法。
一、电路原理叮咚门铃电路是一个基本的电子电路系统，其原理与其他电子设备相似。
它主要由以下几个元件组成：电源、按钮、变压器、音频输出和铃声器。
整个电路的工作过程如下：1. 电源：门铃电路需要一个稳定的电源来提供电能。
通常情况下，我们使用交流电（AC）供电，而不是电池供电。
门铃电路的电源通常采用220V交流电，通过电源适配器或者变压器进行步进降压，以提供所需的电压。
2. 按钮：门铃电路的按钮是连接在门外的装置，当访客按下按钮时，电路将被激活，从而触发门铃的响声。
按钮通常采用普通的开关设计。
3. 变压器：变压器是门铃电路中的重要组成部分，它将高压电流转换为所需的低压电流。
变压器主要有两个线圈，即输入线圈和输出线圈。
输入线圈与电源相连接，而输出线圈则连接到门铃的铃声器。
变压器的作用是将高压电流转换为门铃所需的低压电流，以防止电路损坏。
4. 音频输出：门铃电路中的音频输出部分包括放大器和扬声器。
当门铃按钮被按下时，电流通过放大器，放大后驱动扬声器，由扬声器发出声音。
二、门铃电路的主要组成部分除了上述提到的元件外，门铃电路还有一些其他的重要组成部分，这些组成部分通常保证门铃电路能正常工作。
1. 电容器：门铃电路中的电容器主要用于阻挡直流电流，只允许通过交流电流。
电容器的主要作用是保护电路免受直流电流的干扰，确保门铃正常工作。
2. 电阻器：门铃电路中的电阻器用于限制电流的流动，并帮助控制电路的电压和电流。
电阻器的数值决定了门铃电路的电阻阻值，从而确保电路的安全操作。
3. 电感线圈：电感线圈是门铃电路中的另一个重要组成部分，它用于产生一个磁场，以保持电路的稳定性，并提供所需的电感。
三、常见问题解决方法门铃电路在长时间使用过程中，可能会遇到一些常见的问题。
叮咚门铃电路课程设计报告
目录1技术指标 (1)2设计方案及其比较 (1)2.1 方案一 (1)2.1.1原理图 (1)2.1.2电路说明 (1)2.1.3相关数据 (2)2.1.4频率计算 (2)2.1.5 相关要求 (2)2.2方案二 (3)2.2.1原理图 (3)2.2.2电路说明 (3)2.2.3相关数据 (3)2.2.4频率计算 (4)2.2.5 相关要求 (4)2.3方案三 (5)2.3.1原理图 (5)2.3.2电路说明 (5)2.3.3相关数据 (5)2.3.4频率计算 (6)2.3.5 相关要求 (6)2.4方案比较 (6)2.5预答辩问题 (6)3实现方案 (7)3.1器件介绍 (7)3.1.1 NE555百科简介 (7)3.1.2 IN4007简介 (8)3.2原理图 (9)3.3电路器件 (9)3.4相关数据 (9)3.5电路说明 (9)3.6频率计算 (10)3.7 相关要求 (10)3.8元器件功能 (10)3.9布线图 (11)3.10思考题 (12)4调试过程及结论 (12)4.1调试过程 (12)4.2结论 (12)5心得体会 (12)6参考文献 (14)叮咚门铃电路设计1技术指标设计一个叮咚门铃电路，有一个开关，当开关接通时门铃可以发出较高频率的“叮”声，断开开关，会发出较低频率的“咚”声。
门铃的声音频率和持续时间可以调节。
2设计方案及其比较2.1 方案一2.1.1原理图图1方案一原理图2.1.2电路说明方案一中的电路是一个以集成芯片组NE555为主组成的多谐振荡器，J1是控制叮咚门铃的开关，当开关处于断开状态时C3通过R2、R3、R4充电，C3处电压接近电源电压。
由于D1、D2的作用，C2不能充电，因此C2、R1处电压为零，因此NE555的RESET端口一直处于低电平，使其保持复位。
故而OUTPUT端口输出为0，扬声器不发出声音。
当接通J1时，VCC开始通过二极管对C2充电，RESET端口的电压开始逐渐升高。
