高压真空断路器动作特性测试——实验指导书
35kV真空断路器试验作业指导书

编号: Q/×××
××变电站35kV××真空断路器交接试验作业指导书
(范本)
编写:年月日
审核:年月日
批准:年月日
试验负责人:
试验日期年月日时至年月日时
××供电公司×××
第 1 页共14 页
1适用范围
本作业指导书适用于××变电站35kV×××真空断路器现场交接试验。
2引用文件
GB 1984--1989 交流高压断路器
GB 50150--1991 电气装置安装工程电气设备交接试验标准JB 3855--1996 3.6~40.5kV户内交流高压真空断路器
3试验前准备工作安排
3.1准备工作安排
3.2人员要求
3.3仪器仪表和工具
3.4危险点分析
3.5安全措施
3.6试验分工
4 试验程序4.1开工
4.2试验项目和操作标准
4.3竣工
5 试验总结
6 作业指导书执行情况评估
7附录
a.试验接线图:
图1合、分闸时间及同期性试验接线图图2 工频耐压试验接线图
图中:T
y
调压器;T 试验变压器;R 限流电阻;r 球隙保护电阻
G 球间隙;Cx 被试品;C
1、C
2
电容分压器;V 电压表
b.试验记录:。
真空断路器试验指导书

目录1、编制依据及引用标准 (2)2、工程概况与工程量 (2)3、施工作业人员配备与人员资格及职责分工 (2)4、施工所需试验设备及工器具量具、安全防护用品配备 (2)5、施工条件及施工前准备工作 (3)6、作业程序、方法及要求 (3)7、质量控制及质量验收 (4)8、危险/危害因素及控制措施一览表 (5)9、环境因素及控制措施一览表 (7)此文件于年月日生效。
批准人:真空断路器试验1. 编制依据及引用标准:1.1《电气设备安装工程电气设备交接试验标准》(GB50150-2006)1.2《高压电气设备试验方法》1.3《电业安全工作规程(发电厂和变电所电气部分)》1.4《电力工业技术监督标准汇编----电气绝缘分册》1.5厂家技术资料;1.6 作业指导书适用范围:本作业指导书适用于电力系统中6-10kV真空断路器的交接试验。
1.7 试验目的:准确客观地反映真空断路器本体的安装质量,以使之符合应用标准及相关的技术规定;检验真空断路器的绝缘性能、机械动作性能及其操作回路接线正确与动作可靠性2.工程概况与工程量2.1工程概况:华电长沙电厂一期2×600MW工程,#1机组由湖南省火电建设公司承担,#2机组由山东电力建设承担。
主厂房6kV厂用电系统采用真空断路器和F-C混合供电的方式,生产厂家为镇江伊顿。
2.2主要工作量:真空断路器计26台,F-C开关计35台。
3、施工作业人员配备与人员资格及职责分工3.1试验时至少有两人参加;3.2试验人员应熟悉相关仪器的使用,并理解各试验的基本原理,有相应的高压试验理论知识;3.3试验人员应具备实际工作经验和相关的安全知识。
4. 施工所需试验设备及工器具量具、安全防护用品配备:5、施工条件及施工前准备工作5.1厂家资料、设计院图纸已到齐并已审核无误;5.2真空断路器已安装就位;5.3真空断路器经过安装人员清查完毕,并经验收合格;5.4作业环境安全设施可靠、完善;5.5试验电源应准备好,照明充足。
真空断路器例行试验作业指导书

10kV真空断路器例行试验作业指导书1 适用范围本作业指导书适用真空断路器,规定了真空断路器例行电气试验的引用标准、仪器设备要求、试验人员资质要求和职责、作业程序、试验结果判断方法和试验注意事项等。
2 规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
凡是注日期的引用文件,其随后所有的修改单或修订版均不适用于本作业指导书。
凡不注日期的引用文件,其最新版本适用于本作业指导书。
3 试验前准备参加试验所有人员身体、精神状态良好,负责人为高压试验高级工以上。
3.3仪器仪表和工具(1)温度计(误差±1℃)、湿度计;(2) 2500 V或5000 V兆欧表:输出电流大于1mA;(3)回路电阻测试仪(要求不小于100A);(4)交流耐压试验变压器及操作箱。
所有使用仪器均应在校验有效期内。
3.4环境条件被试品温度不低于5℃,户外试验应在良好的天气进行,且空气相对湿度一般不大于80%。
4 危险点分析和预控措施5试验项目和操作要点5.1主回路直流电阻试验5.1.1测试方法(试验接线)(1)使用输出电流100A以上回路电阻测试仪进行测量。
(2)试验原理接线图(参照各回路电阻测试仪试验接线)。
5.1.2试验步骤(1)测量并记录环境温度和湿度。
(2)将断路器合闸,将导电回路测试仪试验线接至断路器进线及出线一次接线端上,电压线接在内侧,电流线接在外侧。
如采用直流压降法测量,则电流应不小于100A。
(3)测试完毕应使用测量设备或仪表上的“放电”或“复位”键对被测设备充分放电。
5.1.3试验标准(1)试验结果符合按制造厂规定。
5.1.4安全措施及注意事项(1)接线时应做好防感应电触电和防止高空坠落措施,注意保持与带电设备距离。
(2)用直流压降法测量,电流不小于100A。
5.2交流耐压试验5.2.1测试方法使用高压试验变压器进行试验,试验时非被测相短路接地,测试相短接加压。
5.2.2试验步骤(1)测量时记录环境温度。
高压真空断路器开关特性试验报告.pdf

备 注:
使用仪器 试验结论:
GKC-802
测试人员
经过试验,该装置符合正常使用要求,可以投入运行

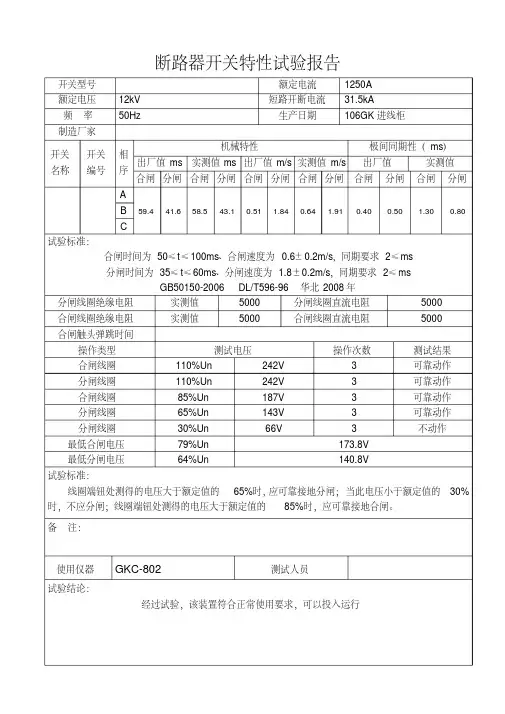

断路器开关特性试验报告
