液晶电视电源板组成原理及检修方法

液晶电视电源板组成原理及检修方法液晶电视的电源板在整机上故障率是相当高的，也是我们修理液晶电视的重点和难点之一，容易给人以迷惑。

他的相当一部分能量供给灯板驱动电路（根据发光源不同分为高压板和LED灯板两类）和主板上，一旦电视出现不开机、黑屏、纹波干扰、不定时关机等现象时，我们往往搞不清楚故障是出在电源板、主板、灯管（条）还是灯驱动板上，给维修造成很多弯路。

下面以TCL-PWL37C电源电路图纸为例，简单介绍一下液晶电视电源的工作原理（修过CRT彩电电源的师傅应该都知道，液晶电视的电源跟CRT大部分地方都是差不多的，仅仅多了个PFC电路而已）。

1:待机电路。

接通电源后，电源输出插座P3的③、④脚就应有＋5V电压输出，给主板CPU电路供电。

另外，在热地一侧，副开关电源变压器T2的④-⑤绕组还会输出一组电压，整流滤波后输出＋20V，供给主电源的PFC振荡电路和PWM振荡电路。

（见图2）如果输出电压不稳定，则检查以IC9（TL431）为中心组成的稳压控制电路。

正常工作时，TL431的①脚电压为2.5V，如果该脚电压异常，则说明 TL431损坏或其外围元件有问题。

故障现象1：无＋5V电压输出。

分析检修：检查待机电源电路，发现IC1的⑤-⑧脚电压为0V，经查限流电阻RB 13端头焊接部分已脱焊。

建议将RB1、RB2、RB13这3只限流电阻换成功率为1W或2W的同阻值电阻，以免再次损坏。

故障现象2:＋5V电压在3V左右波动。

分析检修：空载试机，＋5V电压仍较低，这说明故障在待机电源部分。

检测输出电压电路中的稳压二极管DB4（6.8V）和DB5 （20V ），发现DB5击穿，换新后故障排除。

另外，该电路中稳压二极管DB5（20V）、DB10（33V）、DB8（10V ）易损坏，其故障现象多表现为＋5V电压在＋4V左右波动。

故障现象3: ＋5V输出电压只有＋4V。

分析检修：空载试机，＋5V电压仍较低，这说明故障在待机电源部分。

夏普70LX550A电源板电路分析与维修.

夏普52 60 70LX550A电源板电路分析与实测数据该电源由以下电路组成：付电源电路、PFC电路、主开关电源。

一：付电源电路：即待机电源电路，位号是IC7011，芯片型号是MIP2M20M，配套开关电源变压器是T7001，稳压光耦是IC7003。

IC7011各脚电压：1: 5.9V 2: 1.9V 3: 2.5V 4：18.3V 5: 390V 7: 0V 8: 1.3VQ7063电压：C极：19.4V B极：19V E极：18.3V.IC7003各脚电压：1: 5.4V 2: 4.4V 3: 地4：1.6VQ7002各脚电压C极：18.3V B极：16.3V E极：15.7VIC7007各脚电压：1：2.5V 2: 地3: 4.4VC7054电压：5.7V C7057: 5.7V C7108: 46.3V Q7021：C极：46.3V B极：12V E极：11.5VQ7022: E极：15.2V B极：14.5V C极：15.1V Q7023：C极：0V E极：0V B极：0.6VQ7011：E极：0V C极：5.8V B极：-1.1V Q7010：C极：0.6V B极：0V E极：0VQ7068：B极：0.6V C极：0V E极：0V Q7070：C极：13.2V B极：0V E极：0V的初级1脚，通过变压器3脚加到待机电源芯片IC7011内MOS型开关管的D极，D7012、D7013并联在开关变压器初级线圈两端，用于吸引尖峰脉冲，防止击穿待机电源块内的MOS型开关管，该IC的7脚是内部MOS开关管的S极，7脚接地。

进入机内的220V电源电压，经D7011整流-------R7019-------R7441-------R7442--------R7443-----R7020------R7021，把R7021上分得的电压，加到待机电源块的8脚，用于检测市电的高低，当市电过低时，8脚的电压降低，待机电源IC就会进入保护停止工作状态，市电正常时，该脚电压在1.3V。

TCL液晶电视电源数字板常见故障及维修案例

１１６脚电压异常，正常时是３．３Ｖ，故障时只有２．８Ｖ
ＭＴ８２２３Ｌ
ＭＴ８２２３
１１６脚电压异常，正常时是３．３Ｖ，故障时只有２．８
Ｖ
机型：LCD24R19/MT23L 故障现象：不开机
• 这块板子是乐华机器24R19上面用的，挂上机架试机，发现12伏已经到主板上的，但是没有背光信号和屏开关信号。测试供电电压：５Ｖ， 3.3v, 1.8ｖ都正常，当测到１．１Ｖ时突然开机了，关机再开机又不开机了，测得１．１Ｖ没有电压输出，怀疑ＤＣ－ＤＣ转换的Ｕ３０２（ＭＰ１４８２）性能不良，代换一个试机故障依旧，想想是不是Ｕ３０２外围元件的问题。逐一检查Ｕ３０２的外围元件，发现Ｃ３５０有漏电，从废板上拆了一个更换上试机，一切ＯＫ。
过孔不良
“”
飞线从Ｃ３２４的供电端连到Ｌ３１３
机型：LCD22R19/HY76机芯故障现象：不开机
• 挂上机架通电试机，不开机，测12电压正常， 3.3V，1.8V也正常，测试时钟电压，发现 EEPROM的SCL电压偏低，只有3.7V，正常时应该在4.1V左右。而时钟数据连接高频头， EEPROM，主芯片的。采用断开法逐一断开判断是哪里引起的？当断开高频头的时钟数据线时电压恢复正常。电话得知用户用机顶盒，没有用高频头，将高频头时钟断开，反复试机一切正常。
CN10保护小板坏，引起屏亮
• 这个故障我已经遇到两例了都是高频头坏引起的
24C16的 SCL直流电压不正常
机型：L24F19/MS19LR 故障现象：自动跳菜单
• 此板挂机架试机一切正常，老化半小时出现自动跳菜单，同时会音量自动加。怀疑板子有漏电，清洗机板试机故障依旧，准备测试KEY电压。刚碰到KEY时又正常了，且正常时电压一切正常。又要老化半小时才会出现。每次都这样，怀疑主芯片有热机性能不良，代换一块试机故障还是一样。测试供电也都正常。KEY0，KEY1 电压在3.2V也都正常。这样给维修难度加大了，找一块好的板子对比测试，发现KEY供电的3.3V阻值到U6（ 3.3V三端稳压）有几百欧阻值。正常时应该是0欧。用飞线连接到3,3V试机一切正常，老化不在出现故障。

电视机电源电路分析与故障维修模板

赵新
4．长虹牌 R2118A 型机开关电源电路
本章小
（1）电路类型：属自激振荡、并联输出、调宽稳压型。（2）电路特点： ① 有多路电压输出： + 130 V、+ 190 V、+ 25 V、+ 12 V、+ 26 V； ② 有遥控系统工作电压（+ 5 V）产生电路。
结
湖北省十堰市郧阳科技学校
赵新
三、开关电源功率调整管四、脉冲整流二极管(续流二极管) 五、熔断电阻器（保险丝电阻）六、光电耦合器
湖北省十堰市郧阳科技学校
赵新
第二节开关电源部分的特殊元器件
一、电源滤波器(共模滤波器)
1．电源滤波器的外形及结构国产彩色电视机中电源滤波器外形及电原理图。
湖北省十堰市郧阳科技学校
赵新
第二节开关电源部分的特殊元器件
第二篇
电视机的电路分析与故障维修
第四章电视机电源电路分析与故障维修第一节开关电源的分类及基本工作原理
第二节开关电源部分的特殊元器件
第三节典型机开关电源的电路分析第四节开关稳压电源的故障维修本章小节
湖北省十堰市郧阳科技学校
赵新
第一节开关电源的分类及基本工作原理一、开关电源的分类
二、开关式稳压电源的基本工作原理
5．长虹牌 R2118A 型机开关电源主要单元电路工作过程分析
本章小
（1）自激振荡电路开关电源的自激振荡电路通常采用间歇振荡器，其振荡过程
分为：脉冲前沿建立阶段、平顶阶段、后沿阶段、间歇阶段。
（2）稳压电路
结
湖北省十堰市郧阳科技学校
赵新
6．保护电路
湖北省十堰市郧阳科技学校
赵新

康佳液晶电视35017517型四合一驱动板开关电源、背光电路分析与故障检修(中)

丨道:D A O康佳液晶电视35017517型四含_驱动极ff 关电源、背光电路分析与故障裣修(中)(上接3期）H! L E D 背k 驱动电路分析L E D 背光驱动电路由三部分电路组成，一是由OCP 8121(N 701)为核心组成的升压和恒流驱动控制电路；二是由储能电感L 705、升压开关管V 701、升压二极管VD 753、滤波电容C 753组成的升压电路；三是由开关管V 752为核心构成的L ED 背光灯恒流控制电路。

L ED 背光驱动电路如图4所示。

1.0CP 8121 简介OCI>8121是灿瑞半导体有限公司开发生产的专用于液晶电视的LED 背光驱动1C ,内部集成P W M 升压变换控制和L E D 灯串恒流驱动两种功能电路。

O C P 8121引脚功能与实测电压见表2。

2. L E D 驱动芯片启动电路二次开机后，开关电源输出的VBL _100V (实测为24V )为升压输出电路供电，同时经R 709、R 701与R 702分压取样后为N 701①脚提供3V以上高电平检测电压;VCC _12V 经R 703限流为N 701②脚供电；主芯片送来的BKLT _E N 点灯电压，经R 704送到N 701③脚（E N A )后驱动控制芯片启动工作。

3. L E D 升压电路O C P 8121启动后，从其⑮脚(D R V )输出升压驱动脉冲，经R 721送到升压开关管V 701的G 极，使V 701工作于开关状态。

当D R V 升压驱动脉冲为高电平时,V 701导通，电感L 705储能；当驱动脉冲为低电平时,V 701截止,L 705产生反向的电感电压与输入的24V 电压叠加，通过二极管□贺学金VD 753续流和电容C 753滤波后得到约45V 的直流电压，送给屏内L E D 灯条。

该机屏内有两根灯条，两根灯条串联。

4.恒流控制、调光电路开机后，主芯片送来的调光控制脉冲信号 (BKLT_ADJ )经 R 705 送到 OCP 8121 ⑥脚 P W M 调光信号输入端。

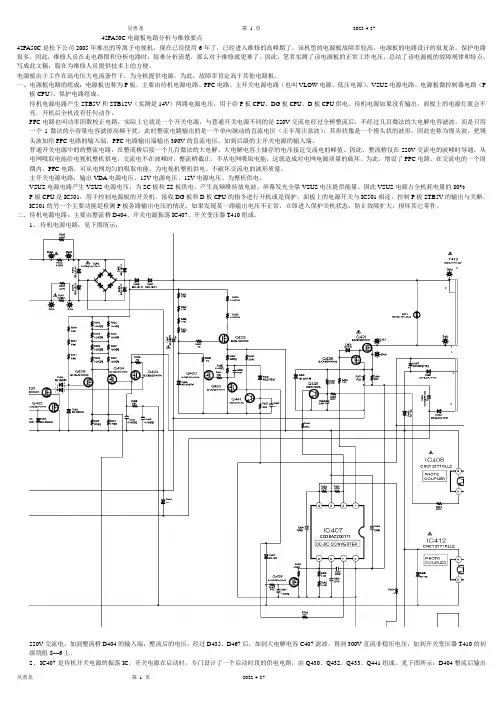

松下42PA50C电源板电路分析与维修要点

42PA50C电源板电路分析与维修要点42PA50C是松下公司2005年推出的等离子电视机，现在已经使用6年了，已经进入维修的高峰期了。

该机型的电源板故障率较高，电源板的电路设计的很复杂，保护电路很多，因此，维修人员在走电路图和分析电路时，很难分析清楚，那么对于维修就更难了。

因此，笔者实测了该电源板的正常工作电压，总结了该电源板的故障规律和特点，写成此文稿，脂在为维修人员提供技术上的方便。

电源板由于工作在高电压大电流条件下，为全机提供电源，为此，故障率肯定高于其他电路板。

一、电源板电路的组成：电源板也称为P板。

主要由待机电源电路、PFC电路、主开关电源电路（也叫VLOW电源、低压电源）、VSUS电源电路、电源板微控制器电路（P板CPU）、保护电路组成。

待机电源电路产生STB5V和STB12V（实测是14V）两路电源电压，用于给P板CPU、DG板CPU、D板CPU供电。

待机电源如果没有输出，面板上的电源灯就会不亮，开机后全机没有任何动作。

PFC电路也叫功率因数校正电路，实际上它就是一个开关电源，与普通开关电源不同的是220V交流电经过全桥整流后，不经过几百微法的大电解电容滤波，而是只用一个1微法的小容量电容滤掉高频干扰，此时整流电路输出的是一个单向脉动的直流电压（正半周正弦波），其形状像是一个馒头状的波形，因此也称为馒头波，把馒头波加给PFC电路的输入端，PFC电路输出端输出390V的直流电压。

加到后级的主开关电源的输入端。

普通开关电源中的的整流电路，在整流桥后接一个几百微法的大电解，大电解电容上储存的电压接近交流电的峰值。

因此，整流桥仅在220V交流电的波峰时导通，从电网吸取电能给电视机整机供电，交流电不在波峰时，整流桥截止，不从电网吸取电能，这就造成对电网电源质量的破坏。

为此，增设了PFC电路。

在交流电的一个周期内，PFC电路，可从电网均匀的吸取电能，为电视机整机供电。

不破坏交流电的波形质量。

液晶电视电源电路工作原理与检修

液晶电视电源电路工作原理与检修前言：液晶电视的电源与传统CRT电视电源相比，不仅多出了PFC电路、桥式开关电路,而且保护电路也更加复杂和完善。

虽然很多专业电源厂家为液晶电视开发的电源板种类繁多，但原理大同小异.本期以康佳台达液晶电源为例，讲解液晶电源工作原理与故障检修的思路与方法。

液晶电视电源主要由待机副电源、PFC（功率因数校正)电源、主电源、过压过流过热保护、开待机控制等电路组成,其输出一般有24v、12V、5V等几组电压，由主板CPu控制其开／待机，待机时仅有+5Vsb副电源输出，组成框图见图1。

所有液晶电视的电源板都是副电源部分先工作，输出5v电压给主板CPu供电，CPu得到开机指令后输出控制信号PS-ON，让电源板上的PFC电路工作，产生正常的PFC电压（400V左右），接下来由PFC电路生成一个控制信号，使PWM脉冲振荡主电源开始工作，从变压器次级得到+12v和+24v电压给后级负载电路供电。

其中，+12V电压主要给主板的信号处理电路和伴音功放电路供电;+24v电压主要给背光电路(高压板）供电。

这里我们先介绍一下液晶电源中的特殊单元电路.1．升压直流斩波电路PFC电源采用的就是该电路。

它主要利用电感线圈自感和储能特性，即电感线圈的自感电动势总是阻碍通过其电流的变化：当电流增大时，自感电动势与原来电流方向相反；当电流减小时，自感电动势的方向与原来电流方向相同.这里的“阻碍”，不是“阻止”，而是“延缓”是使回路中原来的电流变化得缓慢一些。

升压原理如图2。

上面是Q1导通状态图，下面是Q1截止状态图。

当Q1导通时,电源Ue通过L3、Q1构成回路，在L3上产生左正右负的自感电动势UL，D1反向截止(Q1、D1、c3是一组回路)；当Q1截止时，L3上的自感电动势马上逆转，阻碍电流突降,UL变成左负右正,这时Ue和UL两组电源进行串联叠加，D1正向导通对c3充电，得到B+电源给负载供电。

B+等于Ue+UL，明显B+大于Ue。

海信LED液晶电视电源电路分析与维修（图）

海信LED液晶电视电源电路分析与维修（图）注：本文以海信2264电源板为例讲述。

RSAG7.820.2264板正面图RSAG7.820.2264板背面图图1、电源整体方框图示一、电源输入、滤波、整流部分电路:220V电压经过保险管F802,压敏电阻RV801过压保护,进入由L807、C802、C803、C804、L806等组成的进线抗干扰电路.滤除高频干扰信号后的交流电压通过VB801、C807、C808整流滤波后,得到一个300V左右的脉动直流电压.图2、进线抗干扰、整流滤波部分图示图3、电源输入、滤波、整流电路部分原理图示二、待机5VS电路:图4、5VS电压形成部分方框图示表一 N831 STR-A6059H引脚功能1、待机5VS的形成原理：本机5V待机电压由N831和外围元器件组成,PFC端电压通过开关变压器T901的初级绕组1-3端加到N831的第7脚和第8脚(MOS 管的D极.启动电流输入端)N831开始工作.T901各个绕组产生感应电压.4端和5端绕组感应电压经过R837限流VD832整流C835滤波后,为N831第5脚提供20V直流工作电压.20V电压另外经过待机控制信号PS-ON控制三极管V832控制光耦和V916控制后为PFC电路N810的第8脚供电.2、5V的稳压电路：T901次级绕组经过VD833整流,C838、L831、C839组成的T型滤波器滤波后,形成5VS电压.5V稳压电路由取样电阻R843、R842、R841及N903,光耦N832组成.当5V电压升高时,分压后的电压加到N903的R端,经内部放大后使K端电压降低,光耦N832导通增强,N831的第4脚反馈控制端电压降低,经内部电路处理后,控制内部MOS管激励脉冲变窄,使5VS降到正常值.3、5V的欠压和过流保护电路：N831的第1脚是内电路MOS管源极通过外接电阻R831接地,也是内电路的过流检测端,电流大时起到保护作用.N831的第2脚是掉电欠压检测输入端,电阻R897、R899、R823、R901组成市电电压检测电路,电阻R900和R901组成20V电压掉电检测,当负载加重或者其他原因引起20V电压下降时,电阻R900和R901的分压也随之下降,当降到电路设计的阈值时,电路保护,停止工作.图5、稳压取样回路部分图示图6、市电检测及20V掉电检测部分图示图7、5V待机部分电路原理图示三、待机控制、功率因数校正PFC电路：图8、功率因数校正PFC部分图示表二 N810 NCP33262引脚功能1、PFC的形成：本机的PFC电路由储能电感L811,PFC整流管VD812,N810(NCP33262)及其外围元件组成.当主机发出开机信号后VCC经过R815限流VZ812稳压,C814、C816滤除杂波加到N801的第8脚后,经内部电路给软启动脚第2脚外接电容充电,电平升高后PFC 电路进入工作状态,将整流后的300V电压变换为整机所需380V的PFC 电压.2、PFC详细工作过程：N810的第7脚输出斩波激励脉冲经过灌流电路加到斩波管V811、V810的G极,在激励信号的正半周激励脉冲分别经过R895、VD816、R820、VD815加到两只MOS管的G极,使V811、V810导通.在激励信号的负半周,脉冲经过R836和R821加到V805、V806的B极,V805、V806导通,MOS管的G极电压快速释放,斩波管截止.VZ814和VZ811是斩波管G极过压保护二极管.R1034、R902两只电阻的作用是在关机时泄放掉MOS管G-S间的电压.经过电阻R811、R812、R813、R814分压得到正弦波取样电压进入到N810第3脚,用于校正第7脚输出脉冲波形.由于此电源工作在DCM状态,储能电感L811次级绕组11-13端感应的电压经R816和R868分压后为N810第5脚提供过零检测信号,控制PFC电路内部斩波信号的开启和关断.2、PFC电压的稳压：电阻R826、R827、R828、R805、R829、R830组成PFC电压取样反馈电路,分压后的取样电压送到N810的第1脚,经内部误差放大电路比较后,调整第7脚激励脉冲的输出占空比,控制斩波管的导通时间,以达到稳定PFC电压的目的.3、PFC的过流保护：电阻R849、RR825为PFC电路过流检测电阻.如果出现电源负载异常过重时,MOS管过大的电流流经R825、R849、R825、R849上的压降就会升高,升高的电压经过R823加到N810的第4脚,N810停止工作,起到保护作用.4、PFC市电欠压保护：N810的第2脚是软启动端,该脚外接三极管V804接市电欠压保护电路,当市电电压过低时,由R1028、R1032、R1026、R1030组成的市电电压分压取样电压ER电压为低电平,V804导通,4脚电平为低电平芯片停止工作.图9、待机控制电路部分图示图10、PFC取样反馈电路部分图示图11、市电输入检测部分图示图12、PFC电路部分电原理图示四、100V直流形成电路：图13、NCP1396部分图示图14、100V、12V直流形成部分图示220V交流经过整流滤波,进行功率因数校正后得到400V左右的直流电压送入由N802(NCP1396)组成的DC-DC变换电路.PFC电压经过R874、R875、R876、R877分压后送入N802第5脚进行欠压检测,经运算放大输出跨导电流.开机同时第12脚得到VCC1供电,软启动电路工作,内部控制器对频率、驱动定时等设置进行检测,正常后输出振荡频率.第4脚外接定时电阻R880;第2脚外接频率钳位电阻R878,电阻大小可以改变频率范围;第7脚为死区时间控制,可以从150ns到1us之间改变.第1脚外接软启动电容C855;第6脚为稳压反馈取样输入;第8脚和第9脚分别为故障检测脚.当N802的第12脚得到供电,第5脚的欠压检测信号也正常时,N802开始正常工作.VCC1加在N802第12脚的同时,VCC1经过VD839,R885供给倍压脚第16脚,C864为倍压电容,经过倍压后的电压为195V左右.从第11输出的低端驱动脉冲通过拉电流电阻R860送入V840的G级,VD837、R859为灌电流电路.第15脚输出的高端驱动脉冲通过拉电流电阻R857送入V839的G级,VD836、R856为灌电流电路.当V839导通时,400V的VB电压流过V839的D-S级及T902绕组、C865形成回路,在T902绕组形成下正上负的电动势,次级绕组得到的感应电压,经过VD853、C848整流滤波后得到100V直流电压,为LED驱动电路提供工作电压.次级另一路绕组经过R835、VD838、VD854、C854、C860、整流滤波后得到12V电压给主板伴音部分提供工作电压.次级另一绕组经过VD852、C851、C852、C853整流滤波后得到12V电压.同理,当V840导通,V839截止时,在T902初级绕组形成上正下负的感应电动势耦合给次级.由R863、R864、R865、R832、R869、N842组成的取样反馈电路通过光耦N840控制N802第6脚,使其次级输出的各路电压得到稳定,由C866、R867组成取样补偿电路。

先锋LED-32B960液晶电视电源电路维修

先锋LED-32B960液晶电视电源电路维修故障现象：收看节目途中突然“无声、无图、无光栅”，电源指示灯不亮。

分析与检修：检查发现电源电路中热端T3.15A保险丝熔断，开关管QB101（70R600P）三支引脚均已击穿，控制集成电路UB101（273H27）①⑥脚间电阻为零，冷端整流二极管DB102（SB3150）击穿。

为了便于分析排查故障，对该电源电路做了电路图测绘。

根据原理图推测，应该是冷端肖特基整流二极管DB102内部因瑕疵老化短路，引起瞬间电流过大，造成热端QB101场效应管过电流过电压而击穿，QB101栅极击穿后，高电压作用到UB101⑥脚，致使UB101⑥脚也被击穿，对①脚电阻为零。

熔断器FB1也因电流过大而熔断。

查阅相关资料，了解到贴片六脚电源控制电路可以用功能相似的IC替代。

经多方搜索选择了常见易购的昂宝电子（On-Bright）OB2273 ，该芯片是昂宝电子推出的一款固定频率PWM控制器，封装形式SOT23-6，应用在中小功率反激变换器，具有低待机功耗、高效率的特性。

根据市场电子配件供货情况，UB101采用OB2273替代；DB102、DB103采用SR3200替代；QB101采用TK7P60W替代。

在用数字万用表二极管测量档位检测SR3200时，发现其正向参数有265～311（mV）不等，考虑到DB102和DB103并联整流，为使两管功率分配尽量一致，筛选了正向参数较为一致的两支二极管。

为避免失误烧板而扩大故障，用220V，25W白炽灯串入保险丝回路。

并用万用表监测+12V输出电压。

在接通电源瞬间，白炽灯闪亮约一秒即灭，+12V端子有12V电压，说明电压控制正常，只因白炽灯电阻大，电路电流过小不能维持工作。

接入熔断器，将整机电路恢复，通电试机各级电压正常，连续几小时收看节目正常，电视机修复成功。

电视机电源电路分析与故障维修

压Uo。 t1时刻, 忽略变压器损耗, 初级所有能量转移到次级, 则初、次级能量关系满足
由此可得
1 2
L1I12m

1 2
L2
I
2 2m
I2m
L1 L2
I1m
(5-3) (5-4)
在t1~t2期间里, 次级电流i2从I2m开始线性下降, 该电流的能源就是V导通时由变压器中储存的能量提供的。
Ucmax Ui
Uo
n1 n2

U
i
(1

Ton Toff
)
(5-9)
开关晶体管的反向耐压必须大于Ucmax。
第三节开关型稳压电源电路实例
一、电路的工作过程
电路的工作过程如下: 开关电路等效为一间歇振荡器, 如图5-6所示。接通电源时, 先由电源通过R910、 R907、 R908供给开关管Q901基极一个很小的正向偏置电流, 使Q901开始导通而形成集电极电流Ic。 Ic流过脉冲变压器T901初级, 产生的感应电压为上正下负, 则次级感应电压为上负下正。以3、 4端而言, 3为地, 4为正。这个正电压经R902、R909和C908等回授到Q901基极, 使基极电流大大增加, 集电极电流也大大增加。这是一个强烈的正反馈过程, 使开关管Q901迅速进入饱和状态。
图 5-3 并联型开关电源组成框图
2．并联型开关电源工作原理脉冲变压器耦合并联型开关稳压电源在彩色电视机中
应用较多, 本节对这种电路作较详细的分析。其基本电路组成如图5-4(a)所示, V为开关调整管;T是脉冲变压器（又称为储能变压器), 由于工作频率较高, 故采用铁氧体材料的铁芯, 同名端如图中所标；VD为脉冲整流二极管；C是滤波电容器, 也起储能作用；RL为电源的负载。

康佳液晶电视35017517型四合一驱动板开关电源、背光电路分析与故障检修(上)

1康佳液晶电榥35017517型四含一驱动极开关■•背娜紛析与臟修(JW □贺学金康佳LED 32F 1100C F 液晶电视采用四合一驱动板（板号为35017517),该驱动板将开关电源、L E D 背光驱动电路、机芯电路以及逻辑电路整合在同一块电路板上，如图1所示。

开关电源控制芯片采用FAN 6755,L E D 背光驱动控制芯片采用OCP 8121,机芯电路的主芯片采用 MST 6M 180X T -W L ,逻辑电路的T F T 偏压电路采用R T 9955(也叫屏供电芯片）。

65^5源§避5^1.市电输入与市电整流滤波电路AC 220V 市电经熔断器F 911后进入抗干扰滤波电路，如图2所示。

CX 901、L 901、CX 902、L 902、CY 902、CY 903等构成E M C 电路，以阻止电网杂波进入开关电源，同时防止开关电源产生的干扰进入电网。

滤除干扰后的市电经VD 901-VD 904 全波整流，再经RT 901限流和C 901滤波后输出约 300V 直流电压。

另外，市电还经V D W 901整流后为电源控制芯片FAN 6755 提供启动电压，同时还送至市电检测电路。

R T 901 是负温度系数热敏电阻，作用是冷机开机时防止电源瞬间浪涌电流损坏其他元器件,热机后电阻接近00, 可视为短路。

R 901-R 906 为泄放电阻，在交流输入关断时，对X 电容放电，用于防止电源线拔掉后电源插头带电。
