防盗报警系统指导书
安防报警及监控系统调试说明指导书样本
安防报警及监控系统调试说明指导书安防报警及监控系统调试说明书第一步：进入超级终端。
在Windows 操作系统中，点击“开始”→“附件”→“通讯”→“超级终端”，出现连接描述对话框：第二步：命名连接的名称及设定图标。
在连接描述对话框中输入一个用于标记名称（如DVRsetup），并选择一个图标，按“确定”进入到连接对话框。
第三步：选择通讯端口。
在连接对话框中的“连接时使用”栏中选择“com1”通讯口（若PC 机有多个串口，根据实际接线情况选择），按确定进入COM 口属性设置对话框。
第四步：设置串口参数。
在COM 口属性对话框中对串口进行下列参数配置，如图所示：完成后按“应用”和“确定”，出现如下图所示的超级终端操作界面，表示超级终端已经建立。
第五步：关闭、保存连接。
关闭“DVRsetup”程序，根据提示中断连接并保存以便下次使用。
保存以后，在“开始”→“附件”→“通讯”的程序组中会新建一个“超级终端”项目，它包含了所有超级终端的“连接”名称。
这里，可以看到一个“DVRsetup”。
进入超级终端。
点击“开始”→“附件”→“通讯”→“超级终端”“DVRsetup”，出现如下图所示的“DVRsetup -超级终端”操作界面。
键入回车，出现“→”提示符，则表明超级终端已通过PC 机的RS-232 口与DS-6000-ATA的RS-232 口已成功建立连接，在该提示符下可以输入如下所介绍的操作命令来完成参数的设置。
help敲入help 命令并回车，就可以查看所支持的配置命令，如：help: 查看命令；exit: 退出；getIp: 获取IP 地址；setIp: 设置IP 地址及子网掩码；setPort: 设置端口号；setGateway: 设置网关；以下对getIp、setIp 命令的使用进行详细说明。
getIp功能：获取当前设备的IP 地址、子网掩码、命令端口号参数：无语法格式：输入命令直接回车说明：输入时请注意字母的大小写setIp功能：设置设备的固定IP，子网掩码参数：设备的固定IP 地址，子网掩码语法格式： setIp IP ：mask，例如：需将视频服务器的IP ,子网掩码设置为 , 则输入setIp :，然后回车即可。
摩托车防盗报警器使用说明书
Control RemotoSistema de Alarma Para Motocicletas Manual de OperaciónPor Favor Leer el Manual Antes de Usar Modelo: A010-A011INTRODUCCIÓNFelicitaciones por escoger la Alarma de Motocicleta Lion.Un sistema de alarmas para motocicletas de alta calidad es una decisión sabia para prevenir la pérdida de un vehículo por robo. Este sistema fue diseñado por la imaginación de los expertos ingenieros electrónicos que integran nuestro equipo y trayectoria exitosa.Se utiliza un proceso de ensamblaje automático computarizado y tecnologías de información y comunicación en la producción para garantizar una alta calidad y confianza en el desempeño del sistema. Una revisión exhaustiva al recibir el producto verifica un desempeño completo de sus funciones para asegurar su excelencia. Por favor leer el diagrama de circuito cuidadosamente e instale el sistema con la asistencia de un mecánico eficiente para garantizar una correcta instalación.Muchas Gracias!BREVE INTRODUCCIÓN DE FUNCIONESBotón de ActivaciónModo de Activación: presionar para activar el sistema de alarma.Modo de Silencio: presionar dos veces en tres segundos paraactivar esta modalidad en estado normal.Antisecuestro: al estar manejando, presionar para bloquear el motor. Botón de DesactivaciónEn Modo de Activación: presionar por cinco segundos paradesactivar el sistema, la sirena hará dos pitidos y las luces destellarán dos veces. Si el Sistema está Sonando: presionar para detener la sirena temporalmente.Al Conducir: presionar para apagar la motocicletamomentáneamente.Botón de Encendido de MotorPresionar dos veces continuas para iniciar el motor remotamente. Botón de Localizador (únicamente en transmisores de cuatro botones) Presionar en estado normal o estado de activación para localizar la motocicleta, la sirena dará 5 pitidos y las luces destellarán.FUNCIONES1. ActivaciónPresionar , la sirena dará un pitido y las luces destellarán una vez. El sistema entra en modo de alerta luego de tres segundos.2. Modo de SilencioPresionar dos veces, la sirena dará un pitido y las luces destellarán una vez al entrar en modo de silencio.3. DesactivaciónPresionar en modo de activación. La sirena darán dos pitidos y las luces destellarán dos veces al desactivar el sistema. En el caso deestar en modo silencioso, la sirena no dará pitidos.4. Inicio de Motor RemotamentePresionar dos veces antes de un segundo y el motor iniciaráremotamente.5. Localizador (únicamente en transmisores de cuatro botones)Presionar en modo normal o de activación. La sirena dará 5 pitidos y las luces destellarán 5 veces simultáneamente.6. Detener Alarma T emporalmenteAl estar sonando la sirena, presionar para detenerla temporalmente.7. Alarma de Vibracióna) Con el primer golpe la sirena dará cinco pitidos y as lucesdestellarán cinco veces simultáneamente. Una segunda vibraciónmás fuerte dentro de diez segundos de la inicial activará la sirena por25 segundos.b) En modo de silencio, con el primer golpe las luces destellaráncinco veces. Un segundo golpe dentro de diez segundos del inicial activará las luces que destellarán por diez segundos.c) Si se enciende el vehículo con la llave en modo de activación osilencio, la sirena continuará dando pitidos y las luces destellaránsimultáneamente. Presionar para detenerlos o volverá el sistema a modo de activación luego de 25 segundos.8. Función de Adelantado (únicamente en transmisores de cuatro botones)Presionar al estar conduciendo. La sirena dará pitidos y las luces destellarán simultáneamente por 15 segundos. Esto se puededetener apretando cualquier botón.9. AntisecuestroPresionar por cinco segundos al estar conduciendo. La sirena comenzará a sonar y la luces destellarán. Luego de 10 segundos el motor se apagará, la sirena sonará por cinco segundos y el vehículo permanecerá en modo de activación. Este proceso se puede detener presionando .10. Auto-ReactivaciónPresionar en modo de activación. La sirena dará dos pitidos y las luces destellarán dos veces al desactivar la alarma. Si no se golpea o enciende la motocicleta dentro de 30 segundos, volverá a modode activación. Para desactivar el sistema completamente se debe presionar dos veces. La primera vez la sirena dará dos pitidosy las luces destellarán dos veces. Al presionar la segunda vez las luces destellarán dos veces y el sistema quedará completamente desactivado. 11. Recordatorio de ActivaciónSi el usuario no activa el sistema luego de diez segundos de haber apagado el vehículo la sirena dará tres pitidos y las luces destellarán tres veces para recordarle al usuario de activar el sistema.12. Memoria de EstadoCuando es removida la alimentación del sistema de alarma, al encenderse nuevamente el sistema regresa al modo en que se encontraba anteriormente.13. Programación de ControlesRemueva los cobertores plásticos del módulo y localice un botón que esta junto al ajuste del sensor de golpes sin colocar la llavede ignición. Presiónelo por cinco segundos. Las luces darán tres destellos y permanecerán encendidas. En este momento presione cualquier botón en cada control a programar (máximo cuatro controles). Al realizar este procedimiento, todos los controles antiguos serán borrados.INSTALACIÓN STANDARDAPAGADO EN NEGATVO*colores de la motocicleta sugeridos, estos pueden variarINSTALACIÓN STANDARD APAGADO CON CORTE DE IGNICIÓN。
报警系统设置说明书

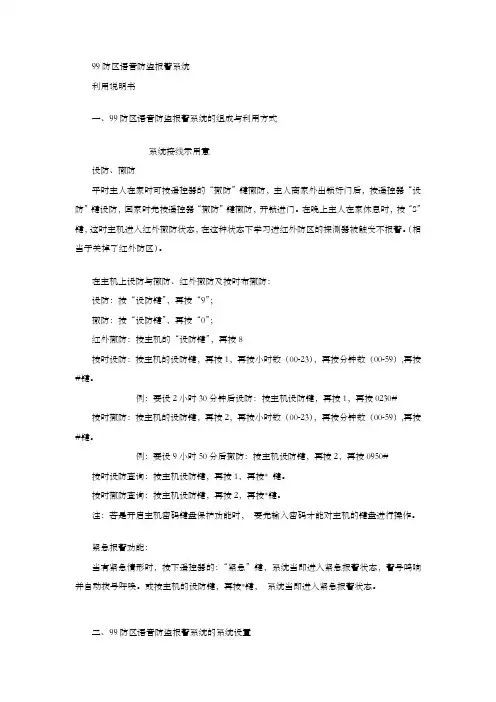

99防区语音防盗报警系统利用说明书一、99防区语音防盗报警系统的组成与利用方式系统接线示用意设防、撤防平时主人在家时可按遥控器的“撤防”键撤防，主人离家外出锁好门后，按遥控器“设防”键设防，回家时先按遥控器“撤防”键撤防，开锁进门。
在晚上主人在家休息时，按“S”键，这时主机进入红外撤防状态，在这种状态下学习进红外防区的探测器被触发不报警。
（相当于关掉了红外防区）。
在主机上设防与撤防、红外撤防及按时布撤防：设防：按“设防键”，再按“9”；撤防：按“设防键”，再按“0”；红外撤防：按主机的“设防键”，再按8按时设防：按主机的设防键，再按1，再按小时数（00-23），再按分钟数（00-59）,再按#键。
例：要设2小时30分钟后设防：按主机设防键，再按1，再按0230# 按时撤防：按主机的设防键，再按2，再按小时数（00-23），再按分钟数（00-59）,再按#键。
例：要设9小时50分后撤防：按主机设防键，再按2，再按0950#按时设防查询：按主机设防键，再按1，再按* 键。
按时撤防查询：按主机设防键，再按2，再按*键。
注：若是开启主机密码键盘保护功能时，要先输入密码才能对主机的键盘进行操作。
紧急报警功能：当有紧急情形时，按下遥控器的：“紧急”键，系统当即进入紧急报警状态，警号鸣响并自动拨号呼唤。
或按主机的设防键，再按*键，系统当即进入紧急报警状态。
二、99防区语音防盗报警系统的系统设置接到报警后的处置方式：当警情发生后，主机缘自动抢线拨打设置的电话号码，并按照设置鸣响警笛并语音提示报警的防区号，若是主人电话占线或不能接通，系统会转拨下一个报警电话，系统循环拨打三遍预设的电话号码。
收到报警电话后播放录音，用户能够不需要输入密码，按电话上的数字键对报警器进行远程控制。
若是20秒无按键操作，主机将会自动挂机退出。
1：设防2：撤防5：鸣响警号6：关闭警号7：打开现场监听8：关闭现场监听9：退出设置并挂机( 若是不按“9”号键就挂机，系统会自动拨打下一组电话号码)远程控制操作方式：远程控制操作方式可利用任何电话拨打主机所接报警器的号码，系统检测到你所设置的响铃次数后，会自动接通，听到提示音后，输入密码（主机出厂的密码为“1234”，密码错误解自动挂机），正确输入密码后可按电话上的数字键对系统进行远程控制。
报警系统故障处理作业指导书
报警系统故障处理作业指导书一、概述报警系统是一种重要的安全设备，常用于监控、防范和报警，能够有效防止突发事件对人员和财产造成损失。
然而，由于各种原因，报警系统有时会出现故障，导致无法正常工作。
本作业指导书旨在帮助维修人员快速定位故障原因并进行处理，保障报警系统的正常运行。
二、故障分类报警系统的故障可以分为硬件故障和软件故障两类。
1. 硬件故障硬件故障是指报警系统由于传感器、控制器等硬件设备本身出现问题而无法正常工作的情况。
常见的硬件故障包括传感器损坏、线路短路、电源故障等。
2. 软件故障软件故障是指报警系统由于程序错误、设置问题等软件方面的原因导致无法正常工作的情况。
常见的软件故障包括报警条件设置错误、报警计时器设置错误等。
三、故障处理步骤以下是处理报警系统故障的一般步骤：1. 确认故障现象维修人员首先需要与报警系统使用者进行沟通，了解故障现象的具体描述。
通过与使用者沟通，维修人员可以对故障进行初步判断。
2. 定位故障原因根据故障现象和报警系统的工作原理，维修人员需要逐步进行排查，确定故障原因。
可以通过以下方式进行定位：- 检查硬件设备：检查线路是否短路、传感器是否损坏、电源是否正常等。
- 检查软件设置：检查报警条件设置是否正确、报警计时器设置是否正确等。
3. 故障处理根据故障原因的不同，维修人员需要采取不同的措施进行修复：- 硬件故障处理：更换损坏的传感器、修复短路线路、更换故障的电源等。
- 软件故障处理：重新设置报警条件、重新设置报警计时器等。
4. 测试和验证在处理完故障后，维修人员需要对报警系统进行测试和验证，确保故障已经被解决。
可以通过以下方式进行测试和验证：- 模拟报警条件进行测试：通过模拟报警条件，观察系统是否正常报警。
- 检查报警记录：查看报警记录，确认系统是否正常工作。
5. 故障记录和总结为了更好地完善报警系统的维护和管理工作，维修人员需要对故障进行记录和总结。
记录包括故障的描述、处理方法、处理结果等。
红外线防盗报警系统实训指导书
模拟电子课程设计实训指导书闽南理工学院电子与电气工程系2009年12月16日理解红外线防盗系统的设计意义、设计思路、设计电路的原理框图以及系统的主要特点。
1.系统问题的提出以及系统设计的意义根据中华人民共和国国家标准，传感器是指，能感受规定的被测量并按照一定的规律转换成可用输出信号的器件或装置，通常由敏感元件和转换元件组成。
红外线信号由于其隐蔽性好，工作性能稳定等特点，使得他具有什么广泛的运用。
在工农业、消防、银行、酒店、商场、航天等部门，经常需要对环境进行监控和报警，以防止失窃的行为发生，而银行，酒店等，防盗报警更是至关重要的。
在以往的防盗系统中普遍采用热释电、微波等技术措施采集人体入侵信号，这些在室内应用时，有较好的效果，然而在许多场合如围墙及院子等地方，要进行布防，以上所提的措施在实际运用中误报率极高，更进一步讲，根本无法正常工作。
我们知道，在常规的环境参数中，人体入侵探测器非常容易受环境的影响而使得参数改变，随着红外线及激光技术的成熟，许多运用于室外场合的红外线防盗和激光防盗开始诞生，由于光线是直线传输，在发射端发射光束，中间如无遮挡，则接收端就能收到正常的光束；当有人经过布防区域时，光束被挡住，此时接收端便无法接收到光束，从而启动报警电路工作，达到报警的目的。
本设计利用多谐振荡电路作为红外线发射器的驱动电路，驱动红外发射管，向布防区内发射红外线，接收端利用专用的红外线接收器件对发射的红外线信号进行接收，经放大电路进行信号放大及整形后驱动数字门电路，输出报警信号，又经报警信号锁定电路，将报警信号进行锁定，即使现场的入侵人员走开，报警电路也将一直报警，直到人为解除后方能取消报警，这些设计与实际运用中的要求相符，是一款价格低而实用性强的产品。
2.设计思路与原理方框图设计一款防盗报警器最主要的是如何有效地检测到人体信号，同时通过电路的处理，如何保证系统的稳定性和保证较低的误报率将是我们所要研究和解决的问题。
博世安保系统防盗报警控制器用户指南说明书
键盘布防
有两种不同方法可将系统布防在外出模式下。
在外出模式下布防（方法 1） 输入您的用户码，然后按 [#] 键（例如 [2][5][8][0][0][#]）。发出两声短鸣，外出 指示亮起。退出延 时开始计数。
强制布防
在有防区处于触发状态时布防系统，称为强制布防。如果系统无法布防，且发出一声长鸣，则表明不允 许强制布防。这时，您需要确保所有防区处于正常状态，或手动旁路相关防区，然后才能布防系统。 在防区设为强制布防允许的情况下，在退出延时结束时该防区被触发，则该防区会被确认为防区故障， 在键盘上对应的指示将恒亮。一旦该防区正常后，该防区将仍然有效。
3.3
4
4.1
1 - 按键 1：在外出模式下布防 2 - 按键 2：撤防 3 - 按键 1 和 2：同时按住两个按键可触发紧急报警。
钥匙开关布防
用户可通过钥匙开关对系统进行布防。当安装员设定好钥匙开关防区后，用户操作钥匙开关防区时，警 号会发出一声短鸣，确认系统进入布防。
在居家模式下布防
居家模式用于对现场周界和未使用区域进行布防，以探测可能进入现场的入侵者，并且允许您在自动隔 离的区域内自由活动。
用户指南
博世安保系统有限公司
防盗报警控制器
2
键盘操作快捷指南
ICP-KP8-CHI 八防区 LED键盘
键盘操作快捷指南 | zh-CHS 5
ICP-KP8L-CHI 八防区 LCD键盘
系统布/撤防 外出布防 居家布防 撤防 其他设置命令 添加/更改用户码 删除用户码 编程个人报警电话 取消个人电话报警 报警复位 隔离防区 忽略故障 查看系统故障 胁持报警 紧急报警 火警 医疗救护报警
防盗报警系统系统培训教程(附加条款版)
防盗报警系统系统培训教程1.引言随着科技的不断发展和社会的进步，人们对安全的需求越来越高。
防盗报警系统作为一种重要的安全技术手段，被广泛应用于家庭、企事业单位、公共场所等各个领域。
为了使大家更好地了解和使用防盗报警系统，本文将为大家提供一份详细的培训教程。
2.防盗报警系统的基本原理2.1传感器防盗报警系统主要通过传感器来检测异常情况。
传感器可以感知到入侵者或异常行为，如门窗被打开、震动、声音等。
常见的传感器有门磁传感器、红外线传感器、玻璃破碎传感器等。
2.2控制器控制器是防盗报警系统的核心部件，负责接收传感器信号，并进行处理和判断。
当控制器检测到异常信号时，会立即触发报警。
2.3报警装置报警装置是防盗报警系统的输出设备，用于发出报警信号。
常见的报警装置有警笛、报警灯、方式短信等。
3.防盗报警系统的安装与调试3.1安装传感器根据实际需要，选择合适的传感器进行安装。
例如，在门窗上安装门磁传感器，在重要区域安装红外线传感器等。
安装时，注意传感器的位置和方向，以确保其能够准确感知异常情况。
3.2连接控制器将传感器与控制器进行连接。
控制器通常具有多个输入接口，用于接收不同传感器的信号。
连接时，注意接口的对应关系，并确保连接牢固。
3.3调试系统完成安装后，进行系统的调试。
检查传感器的安装位置和方向是否正确，然后通过模拟异常情况来测试系统的响应。
如果系统无法正常响应，需要检查传感器与控制器的连接是否正常，或者传感器本身是否损坏。
4.防盗报警系统的使用与维护4.1使用方法在使用防盗报警系统时，需要确保系统处于工作状态。
当系统检测到异常情况时，会立即触发报警。
用户可以通过报警装置接收到报警信号，并根据需要进行相应的处理。
4.2维护与保养为了确保防盗报警系统的正常运行，需要进行定期的维护与保养。
定期检查传感器的安装位置和方向是否正确，检查传感器与控制器的连接是否牢固，定期测试系统的响应情况，以确保其正常工作。
5.总结防盗报警系统作为一种重要的安全技术手段，被广泛应用于各个领域。
防盗报警系统指导书
第一章系统概述及硬件介绍第一节系统概述防盗报警系统作为技术安全防范的最重要措施之一，广泛运用在仓库、银行、保险库、写字楼、住宅小区等工建与民建领域。
“THPFB-1防盗报警系统实训台”是依据目前高等院校建筑电气、楼宇智能化专业的实验内容精心设计的综合实训装置。
该实训装置结合了当前安防市场中防盗的最新技术，采用世界著名的德国BOSCH安防报警系统，系统成熟稳定，实训内容丰富。
该装置包含了各种类型的报警探测器和带监视器的联动设备，能让教学研究人员全面认识,掌握防盗报警系统的各种应用模式，为学校培养学生技能和研究防盗报警技术提供良好的教学平台。
一、防盗报警系统的结构图系统主要由一个六防区的区域性报警系统、大型报警主机及PC机组成。
各部分通过总线和大型报警主机相连；而大型报警主机又通过通讯接口模块与PC机相连。
二、防盗报警系统的硬件组成1．DS7400xi-CHI八防区大型报警主机2．DS7447i液晶键盘3．DS7430总线驱动器4．RS232接口模块5．DS6MX六防区小型报警主机6．CMS7000警卫中心软件7．TV-727(7英寸) 监视器8．ML-212摄像机9．声光报警器10．911报警器11．红外对射、门磁、紧急按钮等各类探测器三、防盗报警系统常用术语1．防盗入侵报警系统用物理方法或电子方法，自动探测发生在布防监测区域内的入侵行为，产生报警信号，并辅助提示值班人员发生报警的区域部位，显示可能采取对策的系统，称作防盗入侵报警系统。
智能楼宇内的防盗报警系统一般由探测器、区域控制器和报警控制中心三部分组成。
通常一个区域控制器，探测器加上声光报警设备就可以构成一个简单的报警系统。
但对于整个智能楼宇来说，还必须设置安保控制中心，能起到对整个报警系统的管理和系统集成。
2．报警探测器又称报警传感器，安装于设防区域内的传感装置，用于探测人员进入，烟火发生等情况，如红外传感器、门磁等。
3．报警主机用于连接报警探测器，判断报警情况，管理报警事件的专用设备。
防盗报警系统方案范本
防盗报警系统方案1.1设计说明防盗报警系统主要由前端的门窗磁开关、双鉴探测器、紧急报警按钮等报警探测器、现场的报警信号接入模块、中心的控制主机键盘及多媒体工作站等设备构成.本子系统主要用于防范重要房间(如财务室、领导办公室、贵重物品存放室等)、重要机房(如网络中心、数据中心、设备间)的入侵报警,在上述重要前端安装各种不同功能的报警探测装置,根据不同的需要设置门磁开关被动探测器、双鉴探测器、紧急报警按钮等,通过防盗报警主机的集中管理和操作控制,如布、撤防等,构成立体的安全防护体系.当系统确认报警信号后,自动发出报警信号,提示相关管理人员及时处理报警信息,并通过与电视监控子系统的联动等功能的实现,达到很高的安防水平.采用报警信号与摄像机进行联动,构成点面结合的立体综合防护;系统能按时间、区域、部位任意设防或撤防,能实时显示报警部位和有关报警资料并记录,同时按约定启动相应的联动控制;系统具有防拆及防破坏功能,能够检测运行状态故障;系统与闭路电视监控系统联动,所有的控制集中在中心控制室管理,同时可以设置分控中心以便于区域管理.防盗报警系统主要采用美国Honeywell公司(Vista系列)防盗报警产品,该系列防盗报警设备具有优良的品质及性能价格比.防盗报警主机具有扩展功能,单台主机的防区数量为128(Vista－120)或250(Vista－250)个,为将来系统扩充预留了空间.主要目标:●通过在重要的室内设置各类探测器,构成了一套多层次全方位的安全防盗报警系统.只要有人非法闯入,即会触发报警信息.一方面,系统会自动把报警信号传送至控制中心,值班人员可通过报警键盘和电子地图的显示确定报警定位;而另一方面,也可以通过声光报警的形式提醒值班人员的注意.●控制中心报警控制器,可通过键盘进行编程,可设置布、撤防密码,可显示报警方位,根据需要对不同的防区可以设置成群旁路、单旁路以及进入或退出延时等功能.●系统具有防破坏功能,在报警线路被切断、报警探头被破坏等情况下均能报警.●发生警情时,系统能自动启动现场摄像机,将报警地点图像显示在监视器上,并在多媒体电管理计算机上自动弹出报警电子地图,同时启动硬盘录像主机进行记录.1.2系统架构A．对于建筑内部或一定范围内的建筑群,可以采用总线制报警方式,实现建筑内部的集中报警管理需要,支持向当地110报警联网功能.防盗报警系统建立一套以有线报警为主,并结合TCP/IP网络传输协议、多媒体控制技术、远程控制等多种技术,多层次全方位的安全防盗报警系统.同时,为了更加完善防盗报警系统的功能及防范的多层面,系统设计还可以与安防系统其他子系统(视频监控系统、门禁控制系统等)进行集成,使得系统更加完善.由系统图可看出防盗报警系统主要由前端探测器/继电器、报警控制中心系统以及系统通讯路由3个部分组成.负责内外各个点、线、面和区域的侦测任务.其结构如下图所示:底层是各种探测器及输出继电器组成,它们一方面负责探测人员的非法入侵,报警控制主机输出继电器 各 种 探测器 紧急按钮 网络接口模块 报警管理软件 TCP/IP 防盗报警系统结构图同时向报警控制主机发出报警信号;另一方面,还可以通过报警主机的继电器联动功能,控制灯光的开关和其他各种设备等.报警控制中心由报警控制主机及报警管理软件组成.发生异常情况时发出声光报警,同时联动视频监控系统、楼宇自动化系统及门禁系统,以实现现场的灯光控制及视频保存记录.报警控制主机与报警管理软件之间主要是通过TCP/IP的通讯方式进行控制指令的下行与报警状态信息的上传.1.3前端设备1.3.1探测器选型各类报警探测器应能具有如下功能:●入侵探测器应具有防拆保护、防破坏保护.当入侵探测器受到破坏,拆开外壳或信号传输线路短路以及并接其它负载时,探测器应能发出报警信号.●入侵探测器应有抗外界干扰的能力,探测器对与射束轴线成150或更大一点的任何外界光源的辆射干扰信号,应不产生误报和漏报.●探测器应能满足防范区域的要求.●探测器应能满足探测信号种类的要求.●探测器应有承受常温气流和电磁场的干扰,不产生误报.1.3.2系统布点表根据以上原则及实际需求,本次设计的监控点分布如下:详见图纸1.3.3报警信号模块结合点数统计表,以及前端探测器的位置分布,选用适当的报警信号接入模块、报警联动输出模块.详见图纸1.4中心设备根据对建筑平面图的分析和对于点位设置的要求,结合点数表统计对于本系统进行了相应的控制中心设计.防盗报警系统的控制中心设置在安保管理中心,在控制中心设置报警管理主机,管理计算机上配置功能强大的报警管理软件IP-ALAR米,对于整个防盗报警系统进行日常管理和警请发生时的实时快速处理.单台报警主机的防区数量为128或250个,故配置报警主机××台,管理软件IP-ALAR米 1套及管理工作站1台.防盗报警系统方案设计中选择了具备远距离传输方便快速可靠、双向通讯传输的TCP/IP传输方式进行通讯路由,即在报警控制主机VISTA上增配附件IP 2000网络接口模块,以实现其通过LAN/WAN进行报警信息上传和控制数据下行的通讯要求.1.5系统功能可手动或预先编程设置防区撤/布防时间,系统布防时间内一旦发生非法侵入,则主机发出报警声,电脑会自动弹出该层平面图;同时指示出报警地点;同时,启动相应外部设备,如电视监控系统作出相应动作,楼宇自控系统打开指定区域灯光.采用总线制,防区扩展板至前端采用二线制.可划分任意多个分区,对整个系统进行分区管理.配置打印机用于即时打印报警记录.系统功能:1．布防与撤防在正常工作时,工作及各类人员频繁出入探测器区域,整个系统处于撤防状态,报警控制器即使接到探测器发来的报警信号也不会发出报警.下班后,处于布防状态,如果有探测器的报警信号进来,就立即报警.系统可由保安人员手动布撤防,也可以通过定义时间窗,定时对系统进行自动布、撤防.同时由于在本技术方案中采取了 TCP/IP双向数据传输技术,因此,保安人员既可以在现场采用键盘的方式布撤防,也可以在控制中心通过管理软件进行远程的布撤防工作.2．布防后的延时如果布防时,操作人员尚未退出探测区域,报警控制器能够自动延时一段时间,等操作人员离开后布防才生效,这是报警控制器的外出布防延时功能.3．防破坏如果有人对线路和设备进行破坏,线路发生短路或断路、非法撬开情况时,报警控制器会发出报警,并能显示线路故障信息;任何一种情况发生,都会引起控制器报警.4．报警联网功能系统具有通信联网功能,区域的报警信息送到控制中心,由控制中心的计算机来进行资料分析处理,并通过网络实现资源的共享及异地远程控制等多方面的功能,大大提高系统的自动化程度.1.6报警主机系统性能参数1.6.1VISTA－120/250总线制大型控制主机VISTA-120/250是一款先进的多功能控制主机,每台报警主机包含9个基本接线防区,使用有线、总线及无线防区,可扩充多至128/250个防区.可分为8个可独立操作及通讯的子系统;150组使用者密码,划分为7个用户级别;可记录224宗事件以供参考,由键盘显示,也可接打印机输出.来自报警探头的所有报警信号,连入VISTA-120/250报警主机,主控电脑就可监控、显示、处理这些报警信号,并可控制一路或多路继电器作灯光、录像、警号等控制,实现报警联动功能.防盗控制主机VISTA-120/250,通过其网络接口模块IP2000联入报警管理主机.主机可以通过密码对任何一个防区进行布防和撤防,并联入110报警网.控制性能●可以划分成8个子系统以及3个公共子系统,相当于有了 8台相对独立的主机●可选择使用4146布撤防开关锁或无线按钮进行布撤防控制●4286电话接口模块(VIP):可以通过电话进行系统遥控●224/1000条事件记录,可通过遥控编程下载或直接从键盘上查看●150个7级用户密码●可设置出入及周边防区响铃警示●留守及快速布防时自动旁路内部失效防区防区特性●9个可编程基础四线制防区,3个键盘紧急按钮,挟持防区●防区9可设置响应时间10米S或350米S●防区扩展:可扩展到最多128/250 防区,可以使用无线或总线扩展通讯性能●内置拨号器,报警时自动拨号报告●可存储2-4个电话号码,报警时自动向110报警中心及或指定的电话、手机、Call机拨号●具有RS232串口、TCP/IP网络接口等多种与报警管理主机的通信能力通信格式●ADE米CO 3+1/4+1,4+2●ADE米CO 4+2特快●Radionics/SESCOA 3+1/4+1,4+2●ADE米CO CONTACT ID电气性能●辅助电流:750米A,12VDC,过流保护●变压器:16.5VAC,25W●12VDC 7AH蓄电池备份输出性能●报警输出12VDC/2A●支持最多96个继电器输出时间表控制功能●可以实现时间表自动控制功能1.6.2报警管理软件(IP-ALAR米 )设110指挥中心1.6.3网络接口模块(IP2000)在具体工程项目当中,如果需要考虑到施工布线、工程造价、远程控制等诸多因素,可选择IP2000网络接口的形式进行报警管理主机和多台报警控制主机之间的TCP/IP的网络通讯模式.该模块可以实现双向通信,进行接警和主机控制,每只IP2000可以模拟8个键盘以及1个4100S米串口模块(使用时注意键盘总线上不要添加键盘以外的设备如4204、5881等).该设备具备下述参数:性能指标:●网络接口:RJ45(10BASE-T)以太网;●串行接口:ADE米CO公司的Vista-120主机专用键盘串行接口;●支持协议:ARP、TCP、UDP、Vista-120主机专用键盘通信协议;●数据率:4.8Kbps(串口),10米bps(网络);●工作温度:-10~60℃;●电源:12V,150米A;●物理尺寸(高×宽×长):22×71×149米米;1.6.4串行接口模块(4100S米)当系统需要通过RS232串口方式进行其它系统联动时,可选用串行接口模块进行扩展.该模块为单向通信模块,只可以接警,不能控制主机.性能指标:●安装时可通过4100S米使PC和主机相连以下载编程(无需米ODE米)●为串行打印机打印事件记录提供RS232标准输出●供电:12VDC,25米A(可从主机辅助输出供电)●25针标准RS232输出接口●尺寸:70×102×19米米1.6.5可变文字英文键盘(6160)性能指标:●两行32个可变字符显示键盘,可为每一个防区编制描述符●内置用户手册●用于具有下载功能的主机时,可显示下载信息●软按键、具有背光显示及声音提示●内置发声器和状态指示灯●供电:12VDC,90米A●尺寸:156×117×27米米1.6.6总线防区输入模块(4193SN)由于VISTA是总线扩展型的防盗控制主机,因此需要在每个报警前端安装相应的总线防区输入模块,以便于主机识别不同地点的不同防区探测器.●对常规探测器进行自学式编址,以连接到总线回路中●支持两个回路:1个EOL回路、1个NC回路●电流消耗:1米A●尺寸:64×13×7 米米1.6.7八防区总线扩展模块4208SN性能指标:●可接入8个有线防区.●采用自学习模式来识别8个防区.●前两个防区可通过DIP开关选择正常模式或快速反应模式.●所有的防区均带EOL监控.●外壳防拆保护.●电流:16米A.1.6.84继电器模块4204每个4204继电器模块提供四个可编程的C型(SPDT)继电器输出.通过多台4204最多可位VISTA-120大型控制主机提供32路继电器输出.该模块通过与键盘并联的方式接入系统,可谓系统提供联动灯光、警号、扬声器、开门等借口,还可联动CCTV系统的前端摄像机、其他的第三方系统或设备.性能指标:●尺寸: 163(W)×108(H)×32(D)米米●电流电压: 12VDC常规(10-14VDC) (从主机供电)●电流: 15米A守候状态,加上每个继电器40米A动作电流●继电器触点容量: 2A,28VDC/AC●4204可装于主机箱内及外部,当安装在外部时,4204可有两种防拆保护,其一盒子内的防拆开关;其二是总线的监控,当线路被剪时,主机将发出防拆警告.1.6.9增强型总线延伸模块(4297)性能指标:●若所需总线回路长度超过最大允许长度(1220米),就需要一个4297接到第一个回路末端以延伸回路●若总线回路电流消耗超过128米A,则用4297可提供额外128米A的电流连到总线回路.●连接到总线回路,用辅助电源对模块宫殿.●可选择延伸回路是否和输入回路隔离,默认的是采用隔离方式,只有主机提供短路指示时才可以选用非隔离方式.1.7前端探测器性能参数以下列举常用的探测器,其他要求的探测器请参考产品手册.1.7.1双鉴探测器(DT7225)防误报性能好.除了适用于普通场合外,还适用于仓库、密室等温度异常的特殊场合,无报免疫性高.独特性能:●具有极佳的抗误报及捕获能力●内置温度补偿及微波抗干扰功能,适应在多种冷热环境使用●K-波段微波探测技术能进一步抑制误报,并使探测器灵敏度提高●ABS外壳坚固耐用,防震功能极佳技术参数:●探测范围: 7.6米x9米●电源要求: 25米A /7.5-16VDC(UL: 8.9-14.5 VDC)●灵敏度: 探测视区内正常步速2-4步●微波频率: 24.125GHz●防拆开关: (NC)50米A,24VDC●报警继电器: 励磁A型 500米A, 30 VDC●工作温度: -25°~ 65°,●相对湿度:5% - 95%(无冷凝)●抗辐射干扰: 30V/米,10米Hz - 1000米Hz●抗白光干扰: 8,000Lux●外型尺寸: 119×71×42米米●认证: UL,ULC,IC,FCC,CE1.7.2双鉴探测器(DT7435)具有防宠物功能的双鉴探测器,防误报性能更高,适用于高档住宅、写字楼等.独特性能:●能防止45千克重的动物引起的误报●内置微处理器,对输入的红外和微波信号进行分析及处理.●采用K波段微波技术及特制赋形天线,能更好的捕获信号及防止误报.●灵敏度均一的光学系统,解决了被探测主体近大远小的误差.●真实的温度补偿.●自适应微波系统,避免因电扇等动作引起的误报.●带有下望窗功能.●双处理器设计,提高了探测器信号处理能力●加电/定时自检保证了探测器的正常工作●可根据环境进行灵敏度等的调节技术参数:●探测范围:11×11米●电源要求:25米A/12VDC(7.5~16VDC)●灵敏度:探测范围内正常步速2~4步●微波频率:24.125GHz●防拆:(NC)50米A,24VDC●报警继电器:A型继电器,500米A,30VDC●工作温度:-10℃ ~55℃●相对湿度:5% ~ 95%(无冷凝)●抗辐射干扰:30V/米,10米Hz ~ 1000米Hz●抗白光干扰:6500Lux●外形尺寸:119×71×42米米●认证:UL、ULC、IC、FCC、CE,CCC1.7.3工、商业级双鉴探测器(DT900/DT906)适用于机场、大堂、大型仓储、商场等场所.独特性能:●内置微处理器的双鉴/防遮挡探测器●特制赋形天线提高灵敏度,降低误报●红外/微波及带主动红外的防遮挡功能三技术合一●防遮挡功能可大大增强系统的安全性及防破坏能力●长距离反射光学镜头,可保证探测器在长距离的情况下依然保持良好的探测性能.●全密封的防虫设计技术参数:●探测范围:DT900,15×12米,27×21米DT906,37×3米,61×5米●电源要求:35米A/12VDC(10~15VDC)●灵敏度:探测范围内正常步速2~4步●微波频率:10.525GHz●防拆:(NC)25米A,30VDC,防墙拆或盒盖被拆●报警继电器:C型继电器,125米A,25VDC,22欧保护电阻●工作温度:-15℃ ~49℃●相对湿度:5% ~ 95%(无冷凝)●抗辐射干扰:30V/米,10米Hz ~ 1000米Hz●抗白光干扰:6500Lux●可选安装高度:2. ~3.6米米●外形尺寸:200×170×150米米●认证:UL、ULC、IC、FCC、CE,CCC1.7.4智能型吸顶式双鉴探测器(DT6360STC)适用于无法墙装在对面式玻璃幕墙或中间有遮挡(如图书馆、货架等)的场合.同时,嵌入式安装更加美观、隐蔽.独特性能:●红外/微波双技术.●特制赋形天线提高灵敏度,降低误报.●内置微处理器.●微波探测范围可调.●双元PIR元件.●INFOR米ER(比例监控电路)●全功能自检●外壳及天花防拆开关●自动温度补偿●抗辐射干扰●嵌入式安装,美观大方,技术参数:●探测范围:15米(直径)●电源要求:40米A/12VDC(10~12.9VDC)●灵敏度:探测范围内正常步速2~4步●微波频率:10.525GHz●防拆:(NC)25米A,30VDC●报警继电器:C型继电器,125米A,25VDC●工作温度:0℃ ~49℃●相对湿度:5% ~ 95%(无冷凝)●抗辐射干扰:30V/米,10米Hz ~ 1000米Hz●抗白光干扰:6500Lux●可选安装高度:2.4~4.8米米●外形尺寸:119×71×42米米●重量:397g●认证:UL、ULC、IC、FCC、CE,CCC附件：工程施工现场应急预案及安全保证措施第2章一、编制原则1、以人为本,安全第一原则。
防盗报警系统实验实训指导书
防盗报警系统实训实验指导书目录系统概述1 实验一. 系统设备的认识实验2 实验二. 探测器的具体工作实验9 实验三. 探测器与报警主机的联合使用10 实验四. 报警控制主机的操作实验13 实验五. 无线接警主机报警系统15 实验六. 组建一个防盗报警系统17 防盗报警系统实训实验指导书1 系统概述一概述采用现代科学技术的健全完善的安全防范和公共管理设施是向各类建筑内工作、居住和休闲的人们提供安全、舒适、便利环境的可靠保障。
防盗报警系统是预防抢劫、盗窃等意外事件的重要措施。
系统采用点、线、面、空间各种类型的报警器自动探测布防监控区域内的入侵行为产生报警信号显示并采取对策。
通过本系统可以实现对设防区域的非法入侵进行监控可靠和正确无误地报警和复核。
系统主要有报警传感器探测器、报警控制器和信号传输部分组成。
报警器分点控制型、线控制型、面控制型、空间控制型4大类。
本实验装置采用的报警器分为以下4类◆点控制型紧急按钮◆线控制型主动式红外报警器◆面控制型幕帘探测器◆空间控制型三鉴探测器本系统设备采用了当前安防市场中防盗的最新技术可实现对设防区域的非法入侵和安全隐患进行监控可靠和正确无误地报警和复核为教学实验研究安防报警技术提供了良好的教学平台。
二系统示意图整个实验系统的示意图如下1-1.实验系统示意图防盗报警系统实训实验指导书2 实验一系统设备的认识实验一实验目的1认识系统中提到的各种设备2了解探测器的相关参数及功能二. 实验内容下面简单介绍一下各个设备器件的功能和相关技术参数1 三鉴探测器1. 实物展示2.技术说明信号处理同时激活两个保护区域时探测器使用被动红外和微波技术来确定报警状态。
报警信号必须满足两种技术的信号要求才能激活报警。
微波范围由厂家设置但可以根据需要调节。
一步探测技术一步探测技术FSP 可以立即对人体目标作出回应同时对其它来源的防误报能力丝毫不受影响。
FSP 根据信号幅度、极性、斜率和周期来调节灵敏度这使安装人员省去了为应用场合选择灵敏度级别的麻烦。
防盗报警系统安装施工工艺标准及流程指导书
防盗报警系统安装施工工艺标准及流程指导书1.1.施工准备1.1.1.材料(1)前端设备：主要包括计算机（内置系统管理软件）、打印机、供电电源等。
此类设备均为定型产品，根据设计要求选用相应设备。
必须附有产品使用说明书、合格证及有关的技术文件和3C认证标识。
(2)信号处理设备：包括报警控制器、输入模块、输出模块等。
应根据设计要求选用标准系列产品，并附有产品使用说明书、合格证及相关的技术文件和 3C认证标识。
产品安装前，必须依据出厂的图纸或技术文件进行通电检查，并记录结果。
(3)传输部分：包括分线箱、电线电缆等。
必须符合设计要求的规格型号，有产品合格证及 3C认证标识。
(4)终端设备：主要包括门（窗）磁、被动红外线探测器、报警按钮、巡更站、玻璃破碎探测器、警号、警灯、警铃、电磁门锁等。
选用时应根据设计要求的规格型号，并附有产品使用说明书及合格证，且有 3C认证标识。
安装使用前，应经过全部检查（包括外观及性能检查），方可安装。
(5)本系统所用线缆主要为 4芯屏蔽线即可，或根据设计要求选配，必须有产品合格证及3C认证标识。
(6)镀锌材料：有机螺丝、平垫、金属膨胀螺栓、金属软管。
(7)其它材料：塑料胀管、接线端子、钻头、焊锡、焊剂、绝缘胶布、塑料胶布、各类插头等。
1.1.2.机具设备(1)手电钻、克丝钳子、剥线钳、电工刀、电烙铁、一字改锥、十字改锥、尖嘴钳、偏口钳。
(2)万用表、工具袋、水平尺、拉线、500V摇表、线坠。
1.1.3.施工条件(1)机房内土建工程应内装修完毕，门、窗、门锁装配齐全完整。
(2)机房内及外围的布线线缆沟、槽、管、盒、箱施工完毕。
(3)机房内、弱电竖井以及建筑内公共部分等，各预留孔洞、预埋件的位置，线管的管径、管路的配置到位及管内预留钢丝等，均应符合设计施工要求。
(4)系统设备接线前，导线间绝缘电阻经摇测符合国家规范要求。
1.2.操作工艺1.2.1.工艺流程1.2.2.操作方法(1)管线预埋参见相关管路预埋规范内容。
BOSCH 5500系列 防盗报警控制器 快速入门指南说明书
SLOTSLOT2O p e n 3.7- 5.0V D CN o rm a l 2.0- 3.0V D CS h o rt 0.0- 1.3V D CE T H E R N E T100 B A S E-TL I N KU S BC O M M U N I C AT I O N M O D UL E1CO U T P U TBS D I2D e v ic e B u sR Y G B O N-B O A R D P O I N TS1 C O M 23C O M 45 CO M 67 C O M81 k E n d o f L in eR e s is to rsO U T P U T AO U T P U T AO U T P U T A18 V A CB A T T E R YA U X- 12V +A U X P W RC O MD R YJu m pe r U nd erC ov erʊ通信设备快速入门指南防盗报警控制器(5500系列)B6512-CHI/B5512-CHIB4512-CHI/B3512-CHI板载端子SDI2 规格• 非屏蔽，4芯， 直径0.65 - 2 毫米(22-12 号)电缆• 报警主机SDI2总线到直连设备电缆最长为305米，整个系统电缆最长为2286米• 允许星形连接、菊链式连接、T 型方式及各种方式组合进行布线更多帮助?更多详细说明，参见防盗报警控制器（报警主机）随附CD中安装与系统参考指南。
技术位置端子说明规格18VAC变压器220VAC/18VAC 50VA 50Hz接地端子或类似接地点+ BAT -电池12VDC 7AhNO C NC输出A(1)可切换为辅助电源, COM, 或干接点COM AUX辅助电源12VDC@800mAR Y G B SDI2 总线键盘和SDI2设备通过端子连接1 COM 2防区输入1k Ω EOLTMPR防拆防拆开关B C输出B(2), C(3)固态输出, 50mA, 低电有效RESET复位按钮长按 5 秒进入或退出服务模式心跳LED指示灯慢闪：系统正常, 快闪：服务模式MODULE 1插入式模块可选通信模块防拆输入输出B(2),C(3)复位按钮心跳L E DU S B接口以太网接口报告个人通知ISP编程RSCAPP以太网 板载蜂窝B44x插入式电话B430插入式USB板载变压器入7,856输34入1,2SDI2总线电池辅助电源输出A(1)通信模块SDI2 设备类型选项 设备最多数量 #设备类型型号说明B6512B5512B4512B3512地址备注键盘B915I-CHI2行 基础键盘12*8*8*4*01 (12)相同设备类型必须使用不同地址。
报警系统故障处理作业指导书
报警系统故障处理作业指导书一、引言报警系统作为一种重要的安全设备，负责监测和提醒潜在的安全风险，保障人员和财产的安全。
然而，在使用过程中不可避免地会遇到各种故障。
正确处理故障，及时修复是确保报警系统正常运行的关键。
本指导书旨在指导维护人员有效地进行报警系统故障处理。
二、常见故障及处理方法1. 报警器无响应可能原因：1.1 电源故障或电源线路异常；1.2 报警器内部元件损坏；1.3 报警系统配置错误。
处理方法：1.1 检查电源线路是否连接正常；1.2 检查电源是否正常供电；1.3 检查报警器内部元件是否损坏；1.4 检查报警系统配置是否正确。
2. 报警灯闪烁不停可能原因：2.1 报警灯故障；2.2 报警器被误触发；2.3 报警系统配置错误。
处理方法：2.1 检查报警灯是否损坏；2.2 检查报警器是否被误触发；2.3 检查报警系统配置是否正确。
3. 报警音响起但没有报警信息显示可能原因：3.1 报警显示屏故障；3.2 报警信息未正确输入到系统。
处理方法：3.1 检查报警显示屏是否损坏；3.2 检查报警信息是否正确输入到系统。
4. 报警系统无法远程连接可能原因：4.1 网络故障；4.2 配置错误。
处理方法：4.1 检查网络连接是否正常；4.2 检查报警系统配置是否正确。
5. 报警器误报可能原因：5.1 环境因素干扰；5.2 报警器敏感度设置错误。
处理方法：5.1 检查周围环境是否存在干扰因素；5.2 调整报警器敏感度设置。
三、故障处理步骤1. 接收故障报告当报警系统故障发生时，维护人员应及时接收报告，并了解故障的性质和发生的具体情况。
2. 制定故障处理计划根据故障报告，维护人员应制定有效的故障处理计划，明确故障的处理步骤和时间安排。
3. 故障排查根据故障现象和可能原因，进行系统的排查和检测，逐一排除可能导致故障的因素。
4. 故障分析在故障排查的基础上，对故障进行进一步分析，确定具体的故障原因，并提出解决方案。
HT-110B报警主机说明书
HT-110固定点防盗报警系统(3.1A)使用手册使用前须知1.编程操作前必须把”编程开关”拨向“编程”位置,方能进行编程操作.拨向“关闭”位置，只能进行密码布、撤防录音操作。
2.编程完毕，要把“编程开关”拨向“关闭”位置，否则，HT-110B用户主机各防区将不能工作，或被人误编程，造成程序错乱或删除。
3.本系统必须按说明书要求正确安装，经检查无误后，方可接入电源。
4.蓄电池的正极（+）连接红色正极线，负极端（—）连接黑色负极线。
5.在安装连接线时，不要用金属物或用手碰击、触摸电路板上的电子元件器件。
6.要设定公安110指挥中心报警电话号码前，首先应征求公安部门110同意，办好登记手续后，方可将“110”号码存入本机。
7.不要随意拆用户主机，以免发生意外和人为损坏。
8.如用户主机发生故障，请持购机发票和保险修卡与销售代理商或我公司联系。
9.定期进行例行检查，发现误操作或故障应既及时排除，以免有盗情不报警。
10.机内备用电源容量有限，应以交流供电为主。
11.本机适用于HT-110B(3.1A版本)，HT-110B(3.1A定时版本)一、HT-110固定点防盗报警系统概述HT-110固定点防盗报警系统，是汲取当今科技成果，运用现代科学探测、发现犯罪的新一代技防产品。
并经公安部检验合格。
该系统采用坚固耐用的金属外壳和美国原装芯片，微电脑控制技术，是集传感探测，通讯、计算机于一体的智能化、全数码、多功能的新一代技防产品，该系统广泛应用于营业场所、企事业单位、居民别墅作为防盗、防抢、紧急求助自动报警，即可独立使用，也可与报警中心组成联网。
该系统由可编程智能用户主机、遥控器、手（脚）控开关、门磁、各种防盗探测器和电子警号组成。
可与110报警管理中心电脑联网，组成一套先进的全方位科学技术安全防范网络。
一旦发生警情，该系统立即通过电话把警情传输到用户设置的电话、手机、传呼机，同时向报警中心报告，中心联网电脑可通过电子地图、数据库、电脑语言提示，监听现场情况，显示发生警情的单位、地址、发案时间、所辖派出所警力分布，及时调动警力作出快速处理。
2024版防盗报警系统培训手册
防盗报警系统培训手册目录•防盗报警系统概述•防盗报警系统设备介绍•防盗报警系统安装与调试•防盗报警系统使用与维护•防盗报警系统应用案例分析•防盗报警系统市场前景展望01防盗报警系统概述定义防盗报警系统是一种通过传感器、控制器和执行器等设备，对指定区域进行监控，一旦检测到非法入侵或异常行为，即触发报警信号的安全防范系统。
对指定区域进行24小时不间断监测。
当检测到异常行为或非法入侵时，立即触发报警信号。
记录报警事件及相关信息，供后续分析处理。
通过手机APP或电脑端软件实现远程监控和管理。
实时监测记录与存储远程监控异常报警定义与功能家庭安全需求商业安全需求公共安全需求市场需求分析随着人们生活水平的提高，家庭安全越来越受到重视，防盗报警系统作为家庭安全的重要组成部分，市场需求不断增长。
商业场所如商场、超市、仓库等需要防盗报警系统来保障财产安全，减少损失。
政府、学校、医院等公共场所也需要防盗报警系统来维护公共秩序和安全。
负责检测异常行为或非法入侵，如红外传感器、门磁传感器等。
传感器控制器执行器接收传感器信号，进行判断和处理，控制报警信号的输出。
根据控制器指令，执行相应动作，如发出声光报警信号、拨打预设电话等。
030201电源及通信模块为系统提供电源和通信支持。
工作原理当传感器检测到异常行为或非法入侵时，将信号传递给控制器，控制器进行判断和处理后，控制执行器发出报警信号。
同时，系统将报警事件及相关信息记录并存储下来，供后续分析处理。
用户可以通过手机APP或电脑端软件实现远程监控和管理。
02防盗报警系统设备介绍01020304红外探测器微波探测器玻璃破碎探测器门磁开关探测器类型及特点利用红外线技术，探测人体或物体的移动，具有高灵敏度和可靠性。
利用微波技术，探测物体的移动和变化，适用于大面积和复杂环境的探测。
安装在门窗等位置，当门窗被非法打开时，触发报警信号。
通过检测玻璃破碎时产生的声音和振动，及时发出报警信号。
电力设备防盗报警器作业指导书
电力设备防盗报警器作业指导书1 目的对车间生产的电力设备防盗报警器进行生产工艺的指导。
2 范围适用于车间生产的电力设备防盗报警器。
3参考文件3.1《电力设备防盗报警器Q/AJK01-2009标准》。
4 定义4.1本工艺指导书适用于车间生产的电力设备防盗报警器。
5 职责5.1车间生产电力设备防盗报警器时可参照此生产工艺的要求作业。
6 程序6.1 所需设备。
1、电脑系统2、稳压电源3、数字万用表6.2工艺流程。
6.2.1 流程图说明预加工11、目的：加工线路板2、工具：电烙铁、偏口钳3、材料：线路板、电子元件4、步骤：4．1将电子元件按照标示安装到线路板的对应位置，排列整齐4．2用电烙铁焊接，调整元件至焊接规定要求4．3用偏口钳将多余的管脚剪掉。
4．4将焊点整理、补焊，工艺要求：1、电子元件排列整齐、准确。
2、焊点饱满，无虚焊、错焊、漏焊。
3、戴静电环作业。
4、不能堆放在一起。
预加工21、目的：线路板的功能调试2、工具：万用表、通讯模块，接收机、稳压电源3、步骤：3．1检查线路板是否焊接完成，有无虚焊、错焊、漏焊。
3．2将线路板按要求连接通讯模块、稳压电源（注意：正负极连接一定要正确）。
3．3按内部要求用万用表测量各点电压，调试功能工艺要求:1、连接要正确。
2、线路板要清洁。
3、轻拿轻放，用力不要太大。
装配11、目的：固定通讯模块2、工具：手动起、毛刷、尖嘴钳3、材料：Φ3螺母、Φ3平垫、Φ3弹垫、pm3*6螺钉4、步骤：4．1取出报警器壳，并确定固定孔是否符合规格4．2确定报警器壳没有划伤、破裂现象。
4．2用毛刷将报警器壳内的灰尘去除。
4．3将通讯模块固定在报警器壳内的相应位置。
4．4弹垫要求全部压平。
4．5清除表内的异物。
4．6自检无误后流入下道工序。
工艺要求：1、戴静电环作业。
2、报警器壳不能用错。
3、报警器内不能有杂物。
4、桌面清洁无杂物。
装配21、目的：固定互感器2、工具：电批、手动起3、材料：前道工序的半成品、互感器、PM4*10/PM6*12螺钉、Φ4/6弹垫、Φ4/6平垫4、步骤：4．1配好相应的螺钉（加上弹垫和平垫）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章系统概述及硬件介绍第一节系统概述防盗报警系统作为技术安全防范的最重要措施之一，广泛运用在仓库、银行、保险库、写字楼、住宅小区等工建与民建领域。
“THPFB-1防盗报警系统实训台”是依据目前高等院校建筑电气、楼宇智能化专业的实验内容精心设计的综合实训装置。
该实训装置结合了当前安防市场中防盗的最新技术，采用世界著名的德国BOSCH安防报警系统，系统成熟稳定，实训内容丰富。
该装置包含了各种类型的报警探测器和带监视器的联动设备，能让教学研究人员全面认识,掌握防盗报警系统的各种应用模式，为学校培养学生技能和研究防盗报警技术提供良好的教学平台。
一、防盗报警系统的结构图系统主要由一个六防区的区域性报警系统、大型报警主机及PC机组成。
各部分通过总线和大型报警主机相连；而大型报警主机又通过通讯接口模块与PC机相连。
二、防盗报警系统的硬件组成1．DS7400xi-CHI八防区大型报警主机2．DS7447i液晶键盘3．DS7430总线驱动器4．RS232接口模块5．DS6MX六防区小型报警主机6．CMS7000警卫中心软件7．TV-727(7英寸) 监视器8．ML-212摄像机9．声光报警器10．911报警器11．红外对射、门磁、紧急按钮等各类探测器三、防盗报警系统常用术语1．防盗入侵报警系统用物理方法或电子方法，自动探测发生在布防监测区域内的入侵行为，产生报警信号，并辅助提示值班人员发生报警的区域部位，显示可能采取对策的系统，称作防盗入侵报警系统。
智能楼宇内的防盗报警系统一般由探测器、区域控制器和报警控制中心三部分组成。
通常一个区域控制器，探测器加上声光报警设备就可以构成一个简单的报警系统。
但对于整个智能楼宇来说，还必须设置安保控制中心，能起到对整个报警系统的管理和系统集成。
2．报警探测器又称报警传感器，安装于设防区域内的传感装置，用于探测人员进入，烟火发生等情况，如红外传感器、门磁等。
3．报警主机用于连接报警探测器，判断报警情况，管理报警事件的专用设备。
报警主机具有对报警主机防区分区进行设置与管理的能力，可以根据报警探测器的信号进行分析，产生报警事件并根据在报警主机上的参数设置进行处理。
可以对设防区域进行撤／布防操作，是整个安全系统的核心。
一般情况下通过专门的键盘对报警主机进行管理和编程，设置参数工作。
4．控制键盘连接在大型报警主机上，可用于对大型报警主机进行用户编程，撤／布防，紧急报警等操作。
5．管理软件(CMS7000)通过串行通讯口与报警主机连接的PC机上运行的软件，能够根据从报警主机接收到的报警事件并参照在PC软件中设置的防区参数对防区进行报警消息显示，撤／布防状态，对报警主机进行远程撤／布防，巡更管理，锁匙开关控制等功能。
CMS7000的使用依赖于报警主机以及报警主机中的参数设置。
6．报警主机报警事件DS7400报警主机在被触发报警后，不仅会根据报警主机中的参数设置在报警主机上对报警事件进行处理，还会通过串行通讯模块发送主机事件报告给管理软件CMS7000。
第二节DS7400XI-CHI大型报警主机及液晶键盘DS7400XI-CHI大型报警主机系统是德国BOSCH(博世)公司的产品。
广泛应用在小区住家及周界报警系统、大楼安保系统、以及工厂、学校、仓库等各类大型安保系统。
可实现计算机管理，并方便地与其它系统集成。
一、DS7400XI-CHI主要功能1) 自带8个防区，以两芯总线方式(不包括探测器电源线)可扩展240个防区，共248个防区。
2) 可接15个键盘，分为8个独立分区，可分别独立布防/撤防。
3) 有200组个人操作密码；30种可编程防区功能。
4) 可选择多种防区扩展模块，如主防区键盘DS6MX等。
5) 通过DS7412可实现与计算机的直接连接，或通过接口设备与LAN连接。
6) 可通过PSTN与报警中心连接，支持4+2、Contact ID等多种通讯格式。
7) 可实现键盘编程或远程遥控编程。
二、电气性能指标输入功率：AC18V，50W，50Hz/60Hz辅助输出功率：DC12V，最大1.0A报警输出口：DC12V，1.75mA外观尺寸：365×310×85mm三、DS7400XI-CHI报警主机主板接线端口定义主板左边接线端口由上至下有：电源地、交流电源、报警输出、辅助电源输出、辅助输出总线、后备电源；主板下边接线端口由左至右有：键盘总线、报警电话接口、可编程输出口1/2、八防区报警接口。
其中报警输出、辅助电源输出分别对应“THPFB-1”实训装置面板上的“+ Beel-”、“+辅助电源-”接线柱；详细的端口说明请参阅“DS7400XI-CHI 简明安装使用手册”。
四、系统选配设备1．DS7430单总线驱动器DS7430是在DS7400XI使用总线扩充模块时必选设备之一。
它直接安装在DS7400XI的主板上，驱动一路总线，正常耗电为65mA。
它是各类防区扩充模块与DS7400XI主板之间的接口模块。
注：安装DS7430时要完全插入，断电时安装；总线的正负极不能接错；DS7430上的POWER电源端口输出功率较小，一般不对探测器供电。
2．DS7412串行接口模块DS7412是连接DS7400XI主板与打印机或计算机的一种接口转换模块。
若想使DS7400XI 直接连接英文串口打印机或计算机时，就必须使用DS7412模块，通过使用RS-232来实现与外围设备的通讯。
模块通讯速率为2400bps，与PC机通讯时串口线的接线顺序为：2-3 3-2 4-6 5-5 6-4 7-8 8-7，其中2-3 3-2 5-5为必接。
注：若需开放通讯口，要对地址4019、4020进行设置(请参考编程部分)，若与主机通讯正常，DS7412上的Rx、Tx会闪亮。
3．DS7447I 键盘当使用DS7400XI 报警主机时，必须要使用键盘DS7447I ，DS7400XI 报警系统可支持15个键盘，其中可设主键盘一个(当使用一个键盘时就不必设置主键盘)。
当需要分区时，可以用某个键盘控制某一分区，进行独立布防/撤防，也可以由主键盘对所有分区同时布/撤防。
这些功能都要求在对DS7400XI 进行编程时设定(请参考编程部分)。
注：连接键盘前，必须将键盘的外壳打开，检查电路板上的跳线是否设置正确，使用几个键盘就设到第几个键盘序号。
DS7447I 键盘的详细的使用说明请参阅“DS7400XI-CHI 简明安装使用手册”。
五、DS7400XI-CH 报警主机的编程5.1 编程准备进入编程及退出编程方法：进入编程密码是9876#0，退出编程方法是按“*”四秒钟，听到“哔”一声，表示已退出编程。
填数据：DS7400XI 编程地址一定是四位数，而每地址的数据一定是两位。
如：需将地址0001中填输入数据21，方法是按9876#0，此时DS7447键盘的灯都闪动。
键盘显示：输入地址0001，接着输入21#则显示顺序为此时自动跳到下一个地址，即地址0002，若不需要对地址0002进行编程，则连续按两次“*”，则又到此时就可以输入新的地址及该地址要设置的数据。
5.2 编程内容DS7400XI-CHI 报警主机使用前需进行编程，在 “THPFB-1”实训装置中使用时的编程主要有：5.2.1确定一个防区的防区功能(0031-0278)防区功能就是要把某一具体防区设定具有哪一种防区功能。
在防区编程中所要解决的问题是要使用多少个防区，每个防区应设置为哪种防区功能。
下列为本实训装置中，需编程的地址及数据参数为：0039 06#0040 06#5.2.2防区特性设置(0415-0538)因为DS7400XI 是一种总线式大型报警主机系统，可使用的防区扩充模块有多种型号。
如DS7432，DS3MX ，DS6MX 等系列，具体选择哪种型号在这项地址中设置。
如：在本实训装置中选择扩充模块DS6MX ，需编程的地址及数据参数为：041966#具体输入方法请参考“5.1 编程准备”。
5.2.3辅助总线输出编程(4019-4020)DS7400XI和PC机直接相连或和串口打印机直接连接(用DS7412)或与继电器输出模块连接时都要使用辅助总线输出口，以确定辅助输出口的速率、数据流特性等。
在本实训置中，使用DS7412和CMS7000管理软件，需编程的地址及数据参数为：4019 18#4020 20#注：地址4019的出厂为07，即不使用DS7412。
5.2.4强制布防和接地故障检测编程(2732)DS7400XI在防区不正常时，可以强制布防，但这些防区必须设置为可旁路的防区。
另外在编程过程中还可以设置系统是否检查接地故障。
如设有此项功能，在接地不正常时，键盘会显示“Ground Fault”。
如在本实训装置中，需编程的地址及数据参数为：2732 11#在所有编程结束后，按“*”3秒可退出主机编程。
注：详细的编程步骤请参阅“DS7400XI-CHI 简明安装使用手册”。
第三节DS6MX-CHI报警主机一、概述DS6MX-CHI为6防区键盘，既可单独使用，也可以连接到DS7400XI-CHI报警主机的总线线路，以用于小区或大厦保安系统中的独立用户。
DS6MX-CHI有6个报警输入防区，1个报警继电器输出，2个固态输出和1个钥匙开关。
二、编程功能DS6MX-CHI编程，主要编程步骤为：1．输入主码xxxx(“x”表示在DS6MX-CHI主机上需输入的数字；主码默认为1234)。
2．按住“*”键3秒，即可进入编程模式。
3．进入编程地址：x或xx+“*”。
4．编程值：从x到xxxxxxxxx，若设置正确，主机将鸣音1秒进行确认。
5．重复步骤3和4，编程其它地址。
6．按住“*”3秒退出编程模式。
举例：进入编程模式后，在DS6MX键盘上依次输入“7”+“*”+“1”，表示DS6MX主机的防区1可进行即时布防。
注：详细的编程地址及说明请参阅“DS6MX-CHI键盘安装指南”。
三、布防/撤防/旁路编程1．若需对DS6MX的某一防区设为旁路防区，则在布防时输入“用户密码”+“旁路”+“防区编号”+“布防”，就将旁路该防区。
2．若需对DS6MX的所有防区进行布防/撤防，则在布防/撤防时输入“用户密码”+“布防”/“撤防”，就将所有防区进行布防/撤防。
四、DS6MX与探测器的接线方式防区可接为常开NO或常闭NC接点，每个防区必须接一个10K的电阻，如下图所示。
另外通过短接INS和COM端可将进入/退出延时防区改为立即防区，当INS和COM端开路时，进入/退出延时防区将返回编程设置。
注：1本实训装置中DS6MX小型报警主机用于有线控制主机。
其中主机所引出的接线端子默认状态是：常闭状态2 本指导书中所提到的报警主机如无特别说明一般都是指小型报警主机。
