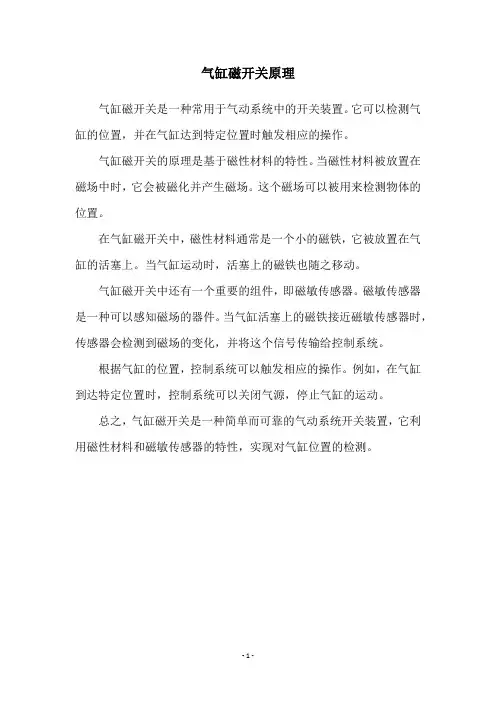

气缸磁开关原理

气缸磁开关原理

气缸磁开关原理
气缸磁开关是一种常用于气动系统中的开关装置。

它可以检测气缸的位置,并在气缸达到特定位置时触发相应的操作。

气缸磁开关的原理是基于磁性材料的特性。

当磁性材料被放置在磁场中时,它会被磁化并产生磁场。

这个磁场可以被用来检测物体的位置。

在气缸磁开关中,磁性材料通常是一个小的磁铁,它被放置在气缸的活塞上。

当气缸运动时,活塞上的磁铁也随之移动。

气缸磁开关中还有一个重要的组件,即磁敏传感器。

磁敏传感器是一种可以感知磁场的器件。

当气缸活塞上的磁铁接近磁敏传感器时,传感器会检测到磁场的变化,并将这个信号传输给控制系统。

根据气缸的位置,控制系统可以触发相应的操作。

例如,在气缸到达特定位置时,控制系统可以关闭气源,停止气缸的运动。

总之,气缸磁开关是一种简单而可靠的气动系统开关装置,它利用磁性材料和磁敏传感器的特性,实现对气缸位置的检测。

- 1 -。

一种气缸[实用新型专利]

一种气缸[实用新型专利]

专利名称:一种气缸
专利类型:实用新型专利
发明人:周淦,陈伟,黄进,刘顺崇,康海山,张成武,王孝德,殷平德,樊阵方,朱文俊,王自成,高万宝
申请号:CN200720033001.1
申请日:20071203
公开号:CN201137605Y
公开日:
20081022
专利内容由知识产权出版社提供
摘要:本实用新型涉及一种密封气动系统的执行元件气缸技术领域。

本实用新型的一种气缸,在气控柜内增加二个下料电磁阀(二位五通单电控阀)接受控制电信号,并将气控柜内所有电磁阀的排气口由管路引射到厂房外面;在上端盖增加自制气缸盖固定在气缸上端,并在活塞回路增加一个油雾器保障气缸良好润滑。

本实用新型的优点及效果是:气体用量减少,即节省气源,又增长气缸使用时间;灰尘也无法进入气缸腔内,活塞环及密封圈使用寿命大大增长,无声,气缸安装后,减少检修员工劳动强度,降低电解铝成本费用,因为可省气源,也可省电,更能节省氧化铝粉飞扬的浪费;气缸安装方便,维护和检修简单,易损件少,气缸使用寿命长,由原来一年可延长二年。

申请人:西部矿业股份有限公司,青海西部矿业百河铝业有限责任公司,青海西部矿业科技有限公司地址:811600 青海省西宁市五四大街52号
国籍:CN
代理机构:青海省专利服务中心
代理人:全宏毅
更多信息请下载全文后查看。

一种磁性开关[实用新型专利]

一种磁性开关[实用新型专利]

专利名称:一种磁性开关
专利类型:实用新型专利
发明人:王燕
申请号:CN201821930464.2申请日:20181122
公开号:CN209924693U
公开日:
20200110
专利内容由知识产权出版社提供
摘要:本实用新型属于磁性开关应用技术领域,具体涉及一种磁性开关,包括磁性开关、窗户轨道和窗框,所述磁性开关安装在所述窗框的底部,所述窗框滑动连接在所述窗户轨道上,所述窗户轨道的两侧固定有支撑板,所述窗框的底部转动连接有与所述支撑板配合的滚轮;在窗框的底部设有磁性开关,并且在窗户轨道上设有与其配合的可通断的电磁单元,通过控制电磁单元的通电和断电即可实现电磁单元产生磁场与否,从而控制磁性开关内的干簧管的开断,可以通过干簧管发出的信号控制锁头的伸缩,实现闭锁功能,通过锁头和窗户轨道上锁盒的锁孔的配合,将磁性开关与窗户轨道上的锁盒进行位置的固定,实现了窗框和窗户轨道之间的固定。

申请人:湖北巴鲁夫电子科技有限公司
地址:441700 湖北省襄阳市老河口市光年路东侧富利华纺织公司院内
国籍:CN
更多信息请下载全文后查看。

一种气缸[实用新型专利]

一种气缸[实用新型专利]

专利名称:一种气缸
专利类型:实用新型专利
发明人:支绍财
申请号:CN201320539698.5申请日:20130830
公开号:CN203463408U
公开日:
20140305
专利内容由知识产权出版社提供
摘要:本实用新型涉及一种气动执行元件,特别涉及一种气缸。

本实用新型采用如下技术方案:包括前盖、后盖、缸体及活塞组件,该前盖和后盖分别连接于缸体的两端,活塞组件位于缸体内,且活塞组件的一端穿出前盖设置,所述的前盖的外端面及后盖的外端面上均设置有凹腔,所述的前盖的外端面和/或后盖的外端面上可拆卸连接有盖板,盖板与凹腔对应设置,所述的盖板的外边缘与凹腔的内边缘过盈配合;本实用新型在于:盖板将前盖上的凹腔及后盖上的凹腔密封,有效的解决了灰尘粘附与凹腔内,防止在使用过程中灰尘随着活塞组件进入缸体内损坏活塞组件的情况产生,保证了气缸的使用寿命,且外形更加美观。

申请人:乐清卓正气动有限公司
地址:325000 浙江省温州市乐清经济开发区纬十九路267号(乐清市海马电子有限公司内)
国籍:CN
代理机构:北京联瑞联丰知识产权代理事务所(普通合伙)
代理人:高文迪
更多信息请下载全文后查看。

一种新型气缸机构[实用新型专利]

一种新型气缸机构[实用新型专利]

专利名称:一种新型气缸机构
专利类型:实用新型专利
发明人:许富恒,赵宏松,梁正如,许昕,孙乐春申请号:CN201922313884.7
申请日:20191221
公开号:CN211820164U
公开日:
20201030
专利内容由知识产权出版社提供
摘要:本实用新型涉及一种新型气缸机构。

包括缸体,所述缸体(5)内设置有沿所述缸体(5)上下运动的活塞杆(8),所述缸体(5)顶部设置有处于所述活塞杆(8)上部的进油口(15),所述活塞杆(8)底部处于所述缸体(5)外面的位置设置有用于接收润滑油的油斗(12),所述活塞杆(8)轴向设置有和所述油斗(12)连通的回油孔(16);所述活塞杆(8)下部处于所述缸体(5)的部分连接有转角支架(13)。

本实用新型气缸行程大,精度高;本实用新型通过相关结构的改进,使得本实用新型活塞运动顺畅,设置润滑油回收机构,使得润滑油能进行回收利用,增设多到密封机构及相关机械机构,提高了本实用新型的密封性能以及相关部件的安装精度。

申请人:扬州锻压机床有限公司
地址:225000 江苏省扬州市邗江经济开发区华钢路1号
国籍:CN
代理机构:北京连和连知识产权代理有限公司
代理人:田方正
更多信息请下载全文后查看。

一种磁性开关[发明专利]

一种磁性开关[发明专利]

专利名称:一种磁性开关
专利类型:发明专利
发明人:张水弟,张远卿
申请号:CN201010532127.X 申请日:20101105
公开号:CN101964274A
公开日:
20110202
专利内容由知识产权出版社提供
摘要:本发明公开了一种磁性开关,其特征在于:所述磁性开关由左右搭扣组成,左搭扣包括非磁性壳体、绝缘垫片、小磁铁片和设于非磁性壳体内的大磁铁片,非磁性壳体和绝缘垫片固定安装,绝缘垫片的右侧固定安装有两金属电极片,两金属电极片相互错开并分别接通外置电路,大磁铁片活动设于两金属电极片的右侧可相对两金属电极片左右移动,小磁铁片固定设于绝缘垫片的左侧,所述右搭扣内置设有吸铁片,左右搭扣接触时,吸铁片与大磁铁片之间的磁性吸力大于大磁铁片与小磁铁片之间的磁性吸力。

本发明可广泛应用于箱包、冰箱开门等需要开闭合的场合,利用磁性吸合达到打开时通电,闭合时断电的目的,结构简单、外型小巧。

申请人:张水弟
地址:325000 浙江省温州市鹿城区黎明侨村巷3幢502室
国籍:CN
代理机构:瑞安市翔东知识产权代理事务所
代理人:薛辉
更多信息请下载全文后查看。

一种提高气缸磁性开关可靠性的安装装置[实用新型专利]

一种提高气缸磁性开关可靠性的安装装置[实用新型专利]

专利名称:一种提高气缸磁性开关可靠性的安装装置专利类型:实用新型专利
发明人:陆叶,钱爱敏,陆建军,季雯赟,黄迟华
申请号:CN201520750085.5
申请日:20150925
公开号:CN205013430U
公开日:
20160203
专利内容由知识产权出版社提供
摘要:本实用新型公开了一种提高气缸磁性开关可靠性的安装装置,包括气缸、固定卡槽与气缸磁性开关,气缸上设有拉杆,固定卡槽上设有止动螺钉,气缸磁性开关设于气缸凹槽内,并连接有弹簧,气缸凹槽上设有缸板,固定卡槽设于拉杆上,气缸凹槽设于拉杆下方,本实用新型安装装置上下有气缸钢板将其固定在检测范围内,左右有弹簧和钢板将其固定在检测范围内,明显提高了气缸磁性开关检测的可靠性,避免了误报、漏报信号的情况,对设备正常运行提供很好的保障。

申请人:宝钢磁业(江苏)有限公司
地址:226100 江苏省南通市海门市滨江街道川江路399号
国籍:CN
代理机构:南京正联知识产权代理有限公司
代理人:卢海洋
更多信息请下载全文后查看。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920231487.2
(22)申请日 2019.02.22
(73)专利权人 济南诚信畅达机电设备有限公司
地址 250014 山东省济南市高新区正丰路
554号济南环保科技园国际商务中心B
座南楼6层6018号
(72)发明人 娄焕亮 李彦
(74)专利代理机构 济南圣达知识产权代理有限
公司 37221
代理人 董雪
(51)Int.Cl.
F15B 15/20(2006.01)
F16B 2/06(2006.01)
(54)实用新型名称
一种气缸磁性开关的安装装置及气缸
(57)摘要
本实用新型公开了一种气缸磁性开关的安
装装置及气缸,包括:气缸,所述气缸的设定位置
设置安装平台,所述安装平台为水平面或者凹
槽,磁性开关安装座固定在所述安装平台上,同
时,磁性开关安装座通过卡箍固定在气缸上。


实用新型通过螺钉与卡箍双重的紧固方式使磁
性开关的固定更为可靠,加之使用螺纹锁固胶和
橡胶垫可以有效减少震动,达到防松的目的。


且,磁性开关的位置也随之定位,无需再次调试
磁性开关的位置。

权利要求书1页 说明书2页 附图1页CN 209638146 U 2019.11.15
C N 209638146
U
权 利 要 求 书1/1页CN 209638146 U
1.一种气缸磁性开关的安装装置,其特征在于,包括:气缸,所述气缸的设定位置设置安装平台,所述安装平台为水平面或者凹槽,磁性开关安装座固定在所述安装平台上,同时,磁性开关安装座通过卡箍固定在气缸上。

2.如权利要求1所述的一种气缸磁性开关的安装装置,其特征在于,所述卡箍与气缸之间设置橡胶垫。

3.如权利要求1所述的一种气缸磁性开关的安装装置,其特征在于,所述磁性开关安装座通过涂抹螺纹锁固胶的螺钉与安装平台上螺纹孔配合,实现固定。

4.如权利要求1所述的一种气缸磁性开关的安装装置,其特征在于,所述安装平台设置在气缸尾部。

5.如权利要求4所述的一种气缸磁性开关的安装装置,其特征在于,所述安装平台采用在气缸尾部铣削的方式得到。

6.如权利要求1所述的一种气缸磁性开关的安装装置,其特征在于,所述磁性开关安装座上设有用于容纳卡箍的凹槽。

7.一种气缸,其特征在于,包括权利要求1-6任一项所述的气缸磁性开关的安装装置。

2。
