杰控组态指导手册

前提：计算机已安装杰控组态软件(下面按FameView7.6为例)

一、新建工程

计算机安装好杰控软件后，桌面上会出现如图杰控快捷方式，双击打开软件出现下图窗口：

点击窗口左上角如图按钮出现下图

输入项目名称等信息，点击“确定”，新建项目成功。

二、画面组态

在如图左侧树结构菜单栏选中“显示画面”，右侧出现“画面管理”，“显示属性”，“画面制作”

双击“画面制作”即可进入画面编辑环境

在弹出窗口中填写新建第一张画面的基本信息举例：画面名称“PIC1”

画面尺寸“600*400”

点击确认，进入画面

菜单和工具说明请参考附件“08.画面制作”

右键画面，选择画面属性，可对画面基本信息进行修改

下面即可在画面根据提供的PID图进行所需流程图组态。

三、变量组态

返回主界面，选择“设备通讯”，双击右侧“安装驱动”

根据具体工程要求选择正确的驱动品牌和通讯方式，点击安装

双击“启动驱动”，给需要启动的驱动打勾

双击“设备数据表”，根据编程师提供的变量地址表预估和合理分配所需变量类型和数目。

返回主界面，选择“运行数据库”，根据要求在右侧不同的变量类型中建立变量

以DI为例，双击“DI-开关只读变量”

点击“新建”

填写变量详细信息即可

四、动画组态

双击点开属性窗口

这边根据你需要做动画连接，比如可见性

选择条件a=b，连接变量，写下常数等于1（也就是在1的状态下可见），详情请参考附件“08.画面制作”

五、报警组态，在建点的时候有需要报警的在报警一栏打上勾

在扩展应用里选择变量报警，进行归档

一个个添加归档进去，完成之后回到画面窗口，新建一个报警画面，拖动报警控件

在组件箱变量报表，详情请参考附件“10.变量报警”

六、趋势曲线，在组件箱，曲线显示里，实时曲线，拖动到曲线画面中，出现下面对话框

点击实时曲线定义，把模拟量变量添加进去，详情请参考附件“11.历史数据”

七、报表

1.新建变量

2.存档变量

3.企业管理器——（Local）——数据库——新建数据库（宣化数据库名字是UserDateBase）——表——新建表

4.实时报表——定义实时报表数据（有多少模拟量就定义多少数值）

5.编辑报表格式

6.新建报表，启动报表设计器

7.下一步直接点DONE

8.选择新建报表（直接点白的创建）

9.从“Choose an Expert”中选择标准报表格式;

10.出现下面对话框,选择数据库来源:

11.必须选择“SQL/ODBC”数据源,即执行按钮,出现对话框:

12.选择USER Date Source

13.执行按钮,出现下面对话框来选择数据表:

14.选择你所建的表名，添加ADD

15.添加完之后关闭，直接下一步，将表里的字段添加(ADD）到Report Filds,下一步，点击Preview Report,进入报表编辑模式（Design）设计报表格式，点击（Preview）预览样式

16.设计好后保存，在默认路径下，改下文件名，后缀名（rpt）

17.确定后，在编辑报表格式里可以看到该报表

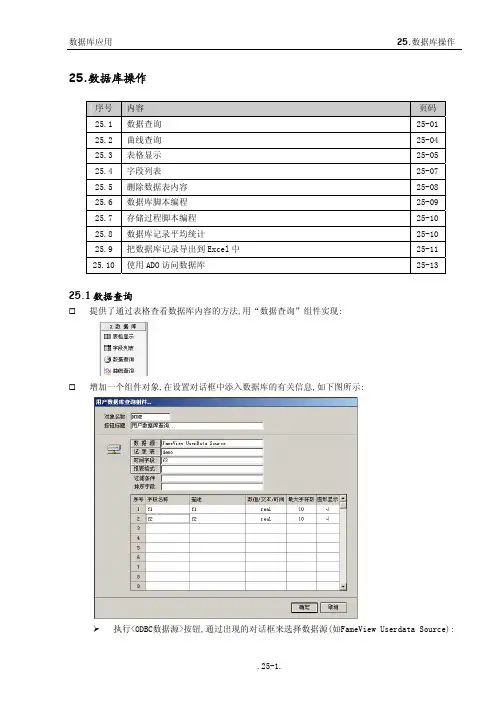

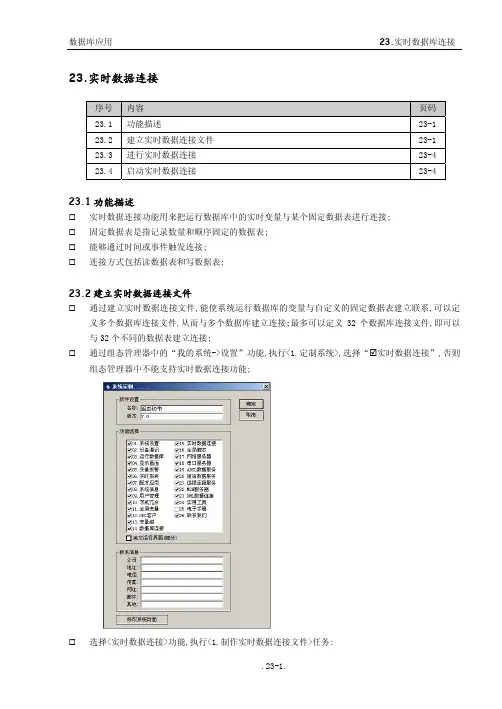

18.数据库——编辑数据库连接

19.新建

20.保存时间，触发周期改一下（根据要求），选择数据表（自己新建的表）

21.选择字段名称（每个字段都要添加）

22.应用数据连接，回到主画画（你可以把子画面往下拖），选择报表打印按钮，

23.选择报表打印按钮后在画面上拖动出现下面画面，对象名称改一下

格式文件选择你设计的报表

选择时间字段，出现下面对话框，选择Fame View User Date Sourse,选择你所建的表里日期字段

新建好之后，回到主画面，即页眉，右击选择画面脚本编辑，选择报表按钮，双击Show Window

选择你刚刚选择报表按钮时起的对象名称，保存选择

在组建箱里选择画面编程，动态菜单，选择一个动态菜单，下面可以选择一个空的添加，右边写上相应的描述，任务选择处理脚本

选择报表按钮，SHOW Window双击，选择对象名称，保存

报表详情请参考附件“12.实时报表”
