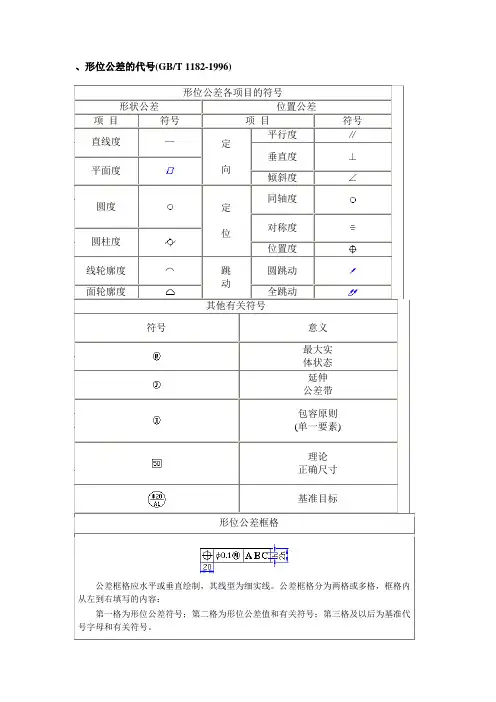

、形位公差的代号(GB/T 1182-1996)注:形位公差符号的线型宽度为b/2~b(b为粗实线宽),但跳动符号的箭头外的线是细实线。

二、形状、位置公差带的定义和图例说明GB/T 1182-19961 直线度a. 在给定平面内的公差带定义——公差带是距离为公差值t的两平行直线之间的区域。

b. 在给定方向上的公差带定义——当给定一个方向时,公差带是距离为公差值t的两平行平面之间的区域;当给定互相垂直的两个方向时,公差带是正截面尺寸为公差值t1×t2的四棱柱内的区域。

c. 在任意方向上的公差带定义——公差带是直径为公差值t的圆柱面内的区域。

2. 平面度公差带定义——公差带是距离为公差值t的两平行平面之间的区域。

3. 圆度公差带定义——公差带是在同一正截面上半径差为公差值t的两同心圆之间的区域。

4.圆柱度公差带定义——公差带是半径差值t的两同轴圆柱面之间的区域。

5. 线轮廓度公差带定义——公差带是包络一系列直径为公差值t的圆的两包络线之间的区域,诸圆圆心应位于理想轮廓线相对基准有位置要求时,其理想轮廓线系指相对基准为理想位置的理想轮廓线。

6.面轮廓度公差带定义——公差带是包络一系列直径为公差值t的球的两包络面间的区域,诸球球心应位于理想轮廓面上。

注:当被测轮廓面相对基准有位置要求时,其理想轮廓面系指相对于基准为理想位置的理论轮廓面。

7. 平行度a. 在给定的方向上的公差带定义——当给定一个方向时,公差带是距离为公差值t,且平行于基准平面(或直线、轴线)的两平行面之间的区域;当给定相互垂直的两个方向时,是正截面尺寸为公差值t1×t2,且平行于基准轴线的四棱柱内的区域。

b. 在任意方向的公差带定义——公差带是直径为公差值t,且平行于基准轴线的圆柱面内的区域。

8. 垂直度a. 在给定方向上的公差带定义——当给定一个方向时,公差带是距离为公差值t,且垂直于基准平面(或直线、轴线)的两平行平面(或直线)之间的区域;当给定两个互相垂直的方向时,是正截面为公差值t1×t2,且垂直于基准平面的四棱柱内的区域。

形位公差特征符号全解

形位公差特征符号全解

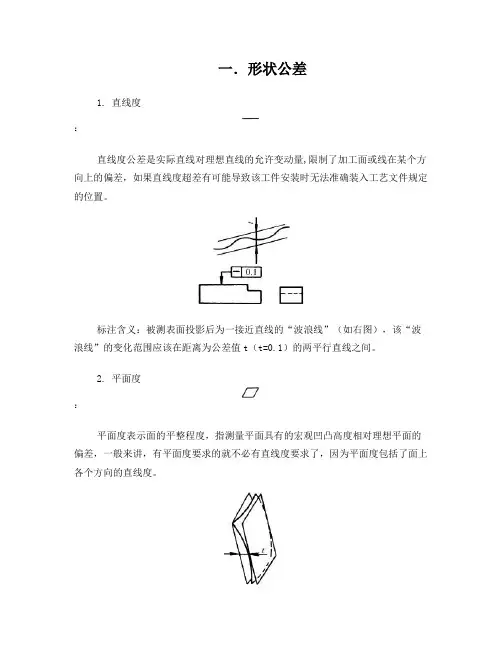

一.形状公差1. 直线度:直线度公差是实际直线对理想直线的允许变动量,限制了加工面或线在某个方向上的偏差,如果直线度超差有可能导致该工件安装时无法准确装入工艺文件规定的位置。

标注含义:被测表面投影后为一接近直线的“波浪线”(如右图),该“波浪线”的变化范围应该在距离为公差值t(t=0.1)的两平行直线之间。

2. 平面度:平面度表示面的平整程度,指测量平面具有的宏观凹凸高度相对理想平面的偏差,一般来讲,有平面度要求的就不必有直线度要求了,因为平面度包括了面上各个方向的直线度。

标注含义:被测加工表面必须位于距离为公差值t(t=0.01)的两平行平面内,如右图区域。

3. 圆度:圆度,是指工件横截面接近理论圆的程度,工件加工后的投影圆应在圆度要求的公差范围之内。

标注含义:被测圆柱面的任意截面的圆周必须位于半径差为公差值t(t=0.025)的两同心圆之内,如右图区域。

4.圆柱度:圆柱度,指工件圆柱表面所有垂直截面中最大尺寸与最小尺寸之差,限制了被测圆柱面的形状误差,是圆柱的实际形状相对理想形状的最大允许变动量。

标注含义:被测圆柱面必须位于半径差为公差值t(t=0.1)的两同轴圆柱面之间,如右图。

圆柱度和圆度的区别:圆柱度是相对于整个圆柱面而言的,圆度是相对于圆柱面截面的单个圆而言的,圆柱度包括圆度,控制好了圆柱度也就能保证圆度,但反过来不行。

圆柱度和圆度的作用:柴油机的结构中有多处规定了圆柱度和圆度,如发动机的活塞环,控制好活塞环的圆度可保证其密封性,而活塞的圆柱度则对于其在缸套中上下运动的顺畅性至关重要。

二.位置公差1.平行度平行度,指两平面或者两直线平行的程度,即其中一平面(边)相对于另一平面(边)平行的误差最大允许值。

标注释义:被测轴线必须位于距离为公差值t(t=0.1),且在给定方向上平行于基准轴线的两平行平面之间。

注:2.垂直度垂直度:用于评价直线之间、平面之间或平面与直线之间的垂直状态,公差带为垂直于基准线(面)的两个平行平面之间的区域,两个平行平面间的距离为t(t=0.06),被测线(面)必须位于这两个平面之间。

形位公差详解

形位公差详解
1950年起英、加拿大、美三国颁布了用文字说明标注的形位公 差标准(BS 308-1953、CSA B78.1-1954、ASA Y14.5-1957)。
整理课件
4
同时(1950年)美国军用标准MIL – STD - 8提出了框格注法 以供使用,并提出了一系列符号。这些符号和注法,为以后的国际 标准打下了基础。
因此机械类零件的几何精度,除了必须规定适当的尺寸公 差、表面粗糙度和波纹度要求以外,还须对零件规定合理的形 状和位置公差(简称形位公差)。
整理课件
16
休息
整理课件
17
二 要素 Feature
2.1 定义
要素(几何要素)是指零件上的特征部分 — 点、线、面。 任何零件不论其复杂程度如何,它都是由许多要素组成的。
通用汽车(GM)的演变过程 A - 91 - 1989 (等效采用ANSI Y14.5M - 1982 ) A - 91 - 1997、2001、2004 GLOBAL DIMENSIONING AND TOLERANCING ADDENDUM (等效采用ANSI Y14.5M 1994 )
A-91-2001前版本,为通用/福特/克莱斯勒三大汽车公司共 同会签发布,2004版本为通用单独发布。
形状和位置(几何)公差 简解
整理课件
1
1.前言
➢ 概况 ➢ 形位误差产生的因素 ➢ 形位误差对产品的影响
2.要素
➢ 定义 ➢ 类型
3.符号
➢ 公差特征项目的符号 ➢ 附加符号 ➢ 基准符号 ➢ 我国特有符号
4.标注
➢ 形位公差框格 ➢ 被测要素的标注 ➢ 基准要素的标注
目录
5.基准
➢ 定义 ➢ 基准的建立 ➢ 基准的类型 ➢ 基准的顺序 ➢ 基准的选择

形位公差很详细

形位公差很详细

圆锥面
圆柱面
圆台面
球面
轴线
素线
球心
图1
形位公差研究对象就是要素,即点、线、面。
2 类型 2.1 按存在的状态分: 实际要素 Real Feature — 零件加工后实际存在的要素(存在误差)。
实际要素是按规定方法,由在实际要素上测量有限个点得到 的实际要素的近似替代要素(测得实际要素)来体现的。
置 (几何GM)的公G差D”&T部新分标,准作(一9简7起要)的和、我基国础的的形讲位述公。差标准都等效 采用了国际标准(ISO),所以绝大多数的内容是相同的。由于 我国的形位公差标准体系分类、名词术语容易理解并便于自学, 且国内供应商也较熟悉,故下面根据自己多年的实践,基本上按 我国GB标准的名词术语来解释 GM 的GD&T 标准。当某些名词 术语及内容上两国的标准有所区别时,GM 的 GD&T 新、旧标准 不同之处,会特别加以说明。
d) 螺纹、齿轮和花键(GM 新标准与我国GB 标准相同) 一般情况下,以螺纹中径轴线作为被测要素或基准要素。如用大
径轴线标注“MAJOR DIA”(MD);用小径轴线标注“MINOR DIA” (LD)。
齿轮和花键轴线作为被测要素或基准要素时,如用节径轴线标注 “PITCH DIA”(PD);用大径轴线标注“MAJOR DIA” (MD),
图 21
A. 板类零件三基面体系
用 三 个 基 准 框 格 标 注
图 22
根据夹具设计原理:
基准D - 第一基 准平面约束了三 个自由度,
基准E - 第二基 准平面约束了二 个自由度,
基准F - 第三基 准平面约束了一 个自由度。
B. 盘类零件三基面体系

形状和位置公差(摘自GB1182~1184-80)

形状和位置公差(摘自GB1182~1184-80)
40
50
60
辅助机构及手动机械的支承面,液压管件和法兰的连接面
10
20
25
30
40
50
60
80
100
120
150
平行度、垂直度和倾斜度公差μm
主参数L、d (D)图例
公差等级
主参数L、d(D)mm
应用举例
≤10
>10~16
>16~25
>25~40
>40~63
>63~100
>100~160
>160~250
>250~400
>120~180
>180~250
>250~315
>315~400
>400~500
5
1.5
2
2.5
2.5
3
4
5
7
8
9
10
安装E、C级滚动轴承的配合面,通用减速器的轴颈,一般机床的主轴。
6
2.5
3
4
4
5
6
8
10
12
13
15
7
4
5
6
7
8
10
12
14
16
18
20
千斤顶或压力油缸的活塞,水泵及减速器的轴颈,液压传动系统的分配机构
形状和位置公差(摘自GB1182~1184-80)
形位公差符号
分类
形状公差
位置公差
项目
直线度
平面度
圆度
圆柱度
平行度
垂直度
倾斜度
同轴度
对称度
位置度
圆跳动

形状和位置公差(摘自GB1182-84-80)

形状和位置公差(摘自GB1182-84-80)

形状和位置公差(摘自GB1182-84-80)形位公差符号分类形状公差位置公差项目直线度平面度圆度圆柱度平行度垂直度倾斜度同轴度对称度位置度圆跳动全跳动符号圆度和圆柱度公差μm主参数d(D)图例公差等级主参数d(D) mm应用举例>6~10>10~18>18~30>30~50>50~80>80~120>120~180>180~250>250~315>315~400>400~5005 1.5 2 2.5 2.5 3 4 5 7 8 9 10安装E、C级滚动轴承的配合面,通用减速器的轴颈,一般机床的主轴。

6 2.5 3 4 4 5 6 8 10 12 13 157 4 5 6 7 8 10 12 14 16 18 20千斤顶或压力油缸的活塞,水泵及减速器的轴颈,液压传动系统的分配机构8 6 8 9 11 13 15 18 20 23 25 279 9 11 13 16 19 22 25 29 32 36 40 起重机、卷扬机用滑动轴承等10 15 18 21 25 30 35 40 46 52 57 63直线度和平面度公差μm主参数L图例公差等级主要参数L mm应用举例≤10>10~16>16~25>25~40>40~63>63~100>100~160>160~250>250~400>400~6305 2 2.5 3 4 56 8 10 12 15 普通精度的机床导轨6 3 4 5 6 8 10 12 15 20 257 5 6 8 10 12 15 20 25 30 40轴承体的支承面,减速器的壳体,轴系支承轴承的接合面8 8 10 12 15 20 25 30 40 50 609 12 15 20 25 30 40 50 60 80 100辅助机构及手动机械的支承面,液压管件和法兰的连接面10 20 25 30 40 50 60 80 100 120 150平行度、垂直度和倾斜度公差μm主参数L、d (D)图例公差等级主参数L、d(D)mm应用举例≤10>10~16>16~25>25~40>40~63>63~100>100~160>160~250>250~400>400~6305 56 8 10 12 15 20 25 30 40垂直度用于发动机的轴和离合器的凸缘,装D、E级轴承和装C、D级轴承之箱体的凸肩6 8 10 12 15 20 25 30 40 50 60平行度用于中等精度钻模的工作面,7~10级精度齿轮传动壳体孔的中心线7 12 15 20 25 30 40 50 60 80 100垂直度用于装F、G级轴承之壳体孔的轴线,按h6与g6连接的锥形轴减速机的机体孔中心线8 20 25 30 40 50 60 80 100 120 150平行度用于重型机械轴承盖的端面、手动传动装置中的传动轴同轴度、对称度、圆跳动和全跳动公差确定μm主参数d(D)、B、L图例公差等级主参数d(D)、B、Lmm应用举例>3~6 >6~10>10~18>18~30>30~50>50~120>120~250>250~5005 3 4 56 8 10 12 156和7级精度齿轮轴的配合面,较高精度的快速轴,较高精度机床的轴套6 5 6 8 10 12 15 20 257 8 10 12 15 20 25 30 408和9级精度齿轮轴的配合面,普通精度高速轴(100r/min以下),长度在1m以下的主传动轴,起重运输机的鼓轮配合孔和导轮的滚动面M 12 15 20 25 30 40 50 60表面粗糙度表面粗糙度R粗糙度代号光洁度代号表面形状、特征加工方法应用范围ⅠⅡ除净毛刺铸、锻、冲压、热轧、冷轧用于保持原供应状况的表面微见刀痕粗车,刨,立铣,平铣,钻毛坯粗加工后的表面可见加工痕迹车,镗,刨,钻,平铣,立铣,锉,粗铰,磨,铣齿比较精确的粗加工表面,如车端面、倒角微见加工痕迹车,镗,刨,铣,刮1~2点/cm2,拉,磨,锉滚压,铣齿不重要零件的非结合面,如轴、盖的端面,倒角,齿轮及皮带轮的侧面、平键及键槽的上下面,轴或孔的退刀槽看不见加工痕迹车,镗,刨,铣,铰,拉,磨,滚压,铣齿,刮1~2点/cm2IT12级公差的零件的结合面,如盖板、套筒等与其它零件联接但不形成配合的表面,齿轮的非工作面,键与键槽的工作面,轴与毡圈的摩擦面可辨加工痕迹的方向车,镗,拉,磨,立铣,铰,滚压,刮3~10点/cm2IT8~IT12级公差的零件的结合面,如皮带轮的工作面,普通精度齿轮的齿面,与低精度滚动轴承相配合的箱体孔微辨加工痕迹的方向铰,磨,镗,拉,滚压,刮3~10点/cm2IT6~IT8厅级公差的零件的结合面;与齿轮、蜗轮、套筒等的配合面;与高精度滚动轴承相配合的轴颈;7级精度大小齿轮的工作面;滑动轴承轴瓦的工作面;7~8 级精度蜗杆的齿面不可辨加工痕迹的方向布轮磨,磨,研磨,超级加工IT5、IT6级公差的零件的结合面,与C级精度滚动轴承配合的轴颈;3、4、5级精度齿轮的工作面暗光泽面超级加工仪器导轨表面;要求密封的液压传动的工作面;塞的外表面;活汽缸的内表面注:1. 粗糙度代号I为第一种过渡方式。

机械设计手册形状和位置公差

机械设计手册形状和位置公差

定 垂直 ⊥ 度

差 第一格——形位公差符号 框 第二格——形位公差值和有关符号
平面度
倾斜 ∠

延伸公差带 格 第三格及以后——基准代号字母和有关符号
同轴

圆度 ○

定 对称
圆柱度
度 位
位置

(h为图样中采用字体的高度) 包容原则(单
一要素) 基
理论正确尺寸 准
线轮廓
圆跳
度 ⌒跳动
面轮廓 度
动 全跳 动
一个方向
b、 在给定方向上的公差带定义:当给定一个方向时,公关 带是距离为公差值t的两平行平面之间的区域:当给定互相垂 直的两个方向时,公差带是正截面尺寸为公差值t1×t2R的四 棱柱内的区域
相互垂直的两个方向
说明 棱线必须位于箭头所示方向,距离为公差值 0.02的平行平面内
说明 棱线必须位于水平方向,距离为公差值0.2, 垂直方向距离为公差值0.1的四棱柱内
被测要素的标注方法(GB/T 1182——1996)
页码,2/2
说明:当被测要素为圆锥体的轴线时,指引线的箭头应与圆锥体的直径尺寸线(大端或小端)对齐
继续往下查看
file://\\jf05\Back\技术资料\嘉丰技术资料\通用技术资料\机械设计手册\... 2006-6-27
公差数值和有关符号的标注方法
磨床的纵向导轨, 5
Ra 0.2
0.2
0.8
1.6
垂直导轨。
3 4 5 6 8 10 12 15 20 25 30 40 50 1 级 平 板,普 通 车 床 床 身 导
6
Ra 0.2
0.4
1.6
3.2
轨、龙门刨床导轨。

形位公差详解

形位公差详解

,可随意将零件放置于夹具中,而不影响其加工
要求。
根据夹具设计 原理:
基准K- 第
一基准平面 约束了三个 自由度,
基准M - 第 二基准平面 和第三基准 平面相交构 成的基准轴 线,约束了二 个自由度。
图 21
在图21中可发现该 盘类零件的基准框格采 用了三格,这是因为该 零件对基准轴线V有方 向要求。而从定位原理 上讲基准 U、V 已构成 了基准体系。
圆锥面
圆柱面
圆台面
ቤተ መጻሕፍቲ ባይዱ球面
轴线
素线
球心
图1
形位公差研究对象就是要素,即点、线、面。
2 类型
2.1 按结构特征分: 轮廓(实有)要素 Integral Feature — 表面上的点、线或面。 中心(导出)要素 Derived Feature — 由一个或几个轮廓要素
得到的中心点(圆心或球心)、中心线(轴线)或中心面。
GD &T(形位公差)简介
“GD&T”全称为“Global Dimensioning and Tolerancing 全球的尺寸和公差的规定”。标准中包含有尺寸标注方法(属我
国技术制图标准)与几何公差(属我国形状和位置公差标准)两 大部分。其中尺寸标注仅是一种表达方式,无技术含量,且与我 国的GB标准基本相同,故本次不作介绍。下面仅对“形状和位
d) 符号与非尺寸要素的延长线相连;
20 20
-A-
-A-
-A-
a)
-A-
b)
-A-
c) 图 14
-A-
d)
四 基准 Datum
4.1 定义
基准 — 与被测要素有关且用来定其几何位置关系的一个几何理 想要素(如轴线、直线、平面等),可由零件上的一个或多个要素构成。

GBT1182形位公差

GBT1182形位公差

形位公差代号(GB/T 1182-1996)形位公差各项目的符号形状公差位置公差项目符号项目符号直线度—定向平行度∥垂直度⊥平面度倾斜度∠圆度定位同轴度对称度圆柱度位置度线轮廓度⌒跳动圆跳动面轮廓度全跳动其他有关符号符号意义最大实体状态延伸公差带包容原则(单一要素)理论正确尺寸基准目标形位公差框格公差框格应水平或垂直绘制,其线型为细实线。

公差框格分为两格或多格,框格内从左到右填写的内容:第一格为形位公差符号;第二格为形位公差值和有关符号;第三格及以后为基准代号字母和有关符号。

(h为图样中采用字体的高度)基准代号注:形位公差符号的线型宽度为b/2~b(b为粗实线宽),但跳动符号的箭头外的线是细实线。

形状、位置公差带的定义和图例说明GB/T 1182-1996直线度平面度圆度和圆柱度线、面轮廓度平行度垂直度同轴度对称度位置度跳动直线度a. 在给定平面内的公差带定义——公差带是距离为公差值t的两平行直线之间的区域。

b. 在给定方向上的公差带定义——当给定一个方向时,公差带是距离为公差值t的两平行平面之间的区域;当给定互相垂直的两个方向时,公差带是正截面尺寸为公差值t1×t2的四棱柱内的区域。

c. 在任意方向上的公差带定义——公差带是直径为公差值t的圆柱面内的区域。

图例:1) 圆柱表面上任一素线必须位于轴向平面内,距离为公差值0.02的两平等直线之间。

2) 圆柱表面上任一素线在任意100长度内必须位于轴向平面内,距离为公差值0.04的两平等直线之间。

图例:1) 棱线必须位于箭头所示方向,距离为公差值0.02的平行平面内。

2) 棱线必须位于水平方向距离为公差值0.2,垂直方向距离为公差值0.1的四棱柱内。

图例:1) φd圆柱体的轴线必须位于直径为公差值0.04的圆柱面内。

2) 整个零件的轴线必须位于直径为公差值0.05的圆柱面内。

平面度公差带定义——公差带是距离为公差值t的两平行平面之间的区域。

形位公差详解

形位公差详解
上述要素的名称将在后面经常出现,须注意的是一个要素在不 同的场合,它的名称会有不同的称呼。
二 符号 Symbol
2.1 公差特征项目的符号(GM新标准)
1) GM新标准 公差特征项目的 符号与 ASME标 准(美)、ISO 标准和我国 GB 标准完全相同。
2) GM A-91 旧标准公差特征 项目的符号略有 不同,见图3。
每25内直线 度公差0.1。
图8
b) 轮廓度中若表示的公差要求适用范围不是整个轮廓时,应标注出 其范围。见图9标注(仅GM标准) 。
图9
c) 轮廓度中若表示的公差要求适用于整个轮廓。则在指引线转角处加 一小圆(全周符号)。见图10(GM 新标准与我国GB 标准相同)。
GM标 准也可不 加圆,而 在框格下 标注 ALL AROUND 来表示。 图例在面 轮廓度公 差带介绍 中。
图 19
根据夹具设计原理:
基准D - 第一基 准平面约束了三 个自由度,
基准E - 第二基 准平面约束了二 个自由度,
基准F - 第三基 准平面约束了一 个自由度。
B. 盘类零件基准体系








图 20

虽然,还余下一个自由度,由于该零件对于
基准轴线 M 无定向要求,即该零件加工四个孔时
GM新标准(ISO)
GM A-91 标准 我国GB标准
A
A
A
3.3.2 与基准要素的连接(GM 新标准与我国GB 标准相同)
a) 基准要素是轮廓要素时,符号置于基准要素的轮廓线或轮廓线 的延长线上(但必须与尺寸线明显地分开)。见图12。
图 12
b) 基准要素是中心要素时,符号中的连线应与尺寸线对齐。

形位公差及图例

形位公差及图例

垂直于基准平面(或直线、轴线)的两平行平面(或直线)之间的区域;当给定两个互相垂
直的方向时,是正截面为公差值 t1×t2,且垂直于基准平面的四棱柱内的区域。
b. 在任意方向上的公差带定义——公差带是直径为公差值 t,且垂直于基准平面的圆柱面
内的区域。
面对面
线对面
图例:右侧表面必须位于距离为公差值 0.05,且 垂直于基准平面的两平行平面之间。
7. 平 行 度
a. 在给定的方向上的公差带定义——当给定一个方向时,公差带是距离为公差值 t,
且平行于基准平面(或直线、轴线)的两平行面之间的区域;当给定相互垂直的两个方向时,
是正截面尺寸为公差值 t1×t2,且平行于基准轴线的四棱柱内的区域。
b. 在任意方向的公差带定义——公差带是直径为公差值 t,且平行于基准轴线的圆柱面内
延伸公差带的标注方法,是将延伸部分用双点划线绘制,并在图样中注出其 相应的尺寸。在延伸部分的尺寸数值前和公差框格中公差值后分别加注符号
图例:
图例:
1) 圆柱表面上任一素线必须位于
图例:
1) 棱线必须位于箭头所示方向,
轴向平面内,距离为公差值 0.02 的两平
1) φd 圆柱体的轴线必须位于
距离为公差值 0.02 的平行平面内。
等直线之间。
直径为公差值 0.04 的圆柱面内。
2) 棱线必须位于水平方向距离为
2) 圆柱表面上任一素线在任意
垂直的两个方向时,则是正截面为公差值 t1×t2,且以线的理想位置为轴线的四棱柱内的
区域。
c. 线的位置度在任意方向上的公差带定义——公差带是直径为公差值 t,且以线的理
想位置为轴线的圆柱面内的区域。
图例:该点必须位于直径为公差值 0.3 的圆内,该 圆的圆心位于相对基准 A、B 所确定的点的理 想位置上。

形位公差的介绍

形位公差的介绍

形位公差的介绍只要是我们制作的产品,无论用多精密的设备,无论做多大的努力,其尺寸和形状也是无法完全符合理论数值要求的。

那么,做到多少才能与理论形状、位置相近呢?我们把该相近程度用数值来表示,这就是形状公差和位置公差,简称“形位公差”。

形状公差01 直线度直线度,即通常所说的平直程度,表示零件上的直线要素实际形状保持理想直线的状况。

直线度公差是实际线对理想直线所允许的最大变动量。

图样示例1:在给定平面内,公差带必须在距离为0.1mm的两平行直线间的区域。

图样示例2:在公差值前加注记号φ、则公差带必须在直径0.08mm的圆柱面内的区域。

02 平面度平面度,即通常所说的平整程度,表示零件的平面要素实际形状,保持理想平面的状况。

平面度公差是实际表面对理想平面所允许的最大变动量。

图样示例:公差带是位于距离0.08mm的两个平行平面之间的区域。

03 圆度圆度,即通常所说的圆整程度,表示零件上圆的要素实际形状与其中心保持等距的状况。

圆度公差是在同一截面上,实际圆对理想圆所允许的最大变动量。

图样示例:公差带必须在同一正截面上,半径差为公差值0.03mm的两个同心圆之间的区域。

04 圆柱度圆柱度是表示零件上圆柱面外形轮廓上的各点,对其轴线保持等距状况。

圆柱度公差是实际圆柱面对理想圆柱面所允许的最大变动量。

图样示例:公差带是半径差为公差值0.1mm的两个同轴圆柱面之间的区域。

05 线轮廓度线轮廓度是表示在零件的给定平面上,任意形状的曲线,保持其理想形状的状况。

线轮廓度公差是指非圆曲线的实际轮廓线的允许变动量。

图样示例:公差带是由包络一系列直径为公差0.04mm的圆的两包络线之间的区域。

诸圆的圆心位于具有理论正确几何形状的线上。

06 面轮廓度面轮廓度是表示零件上的任意形状的曲面,保持其理想形状的状况。

面轮廓度公差是指非圆曲面的实际轮廓线,对理想轮廓面的允许变动量。

图样示例:公差带是由包络一系列直径为0.02mm的球的两条包络线之间,诸球的中心理论上应位于理论正确几何形状的面上。

GBT1182--形位公差

GBT1182--形位公差

形位公差代号(GB/T 1182-1996) 形位公差各项目的符号形状公差位置公差项目符号项目符号直线度—定向平行度∥垂直度⊥平面度倾斜度∠圆度定位同轴度对称度圆柱度位置度线轮廓度⌒跳动圆跳动面轮廓度全跳动其他有关符号符号意义最大实体状态延伸公差带包容原则(单一要素)理论正确尺寸基准目标形位公差框格公差框格应水平或垂直绘制,其线型为细实线。

公差框格分为两格或多格,框格内从左到右填写的内容:第一格为形位公差符号;第二格为形位公差值和有关符号;第三格及以后为基准代号字母和有关符号。

(h为图样中采用字体的高度)基准代号注:形位公差符号的线型宽度为b/2~b(b为粗实线宽),但跳动符号的箭头外的线是细实线。

形状、位置公差带的定义和图例说明GB/T 1182-1996直线度平面度圆度和圆柱度线、面轮廓度平行度垂直度同轴度对称度位置度跳动直线度a. 在给定平面内的公差带定义——公差带是距离为公差值t的两平行直线之间的区域。

b. 在给定方向上的公差带定义——当给定一个方向时,公差带是距离为公差值t的两平行平面之间的区域;当给定互相垂直的两个方向时,公差带是正截面尺寸为公差值t1×t2的四棱柱内的区域。

c. 在任意方向上的公差带定义——公差带是直径为公差值t的圆柱面内的区域。

图例:1) 圆柱表面上任一素线必须位于轴向平面内,距离为公差值0.02的两平等直线之间。

2) 圆柱表面上任一素线在任意100长度内必须位于轴向平面内,距离为公差值0.04的两平等直线之间。

图例:1) 棱线必须位于箭头所示方向,距离为公差值0.02的平行平面内。

2) 棱线必须位于水平方向距离为公差值0.2,垂直方向距离为公差值0.1的四棱柱内。

图例:1) φd圆柱体的轴线必须位于直径为公差值0.04的圆柱面内。

2) 整个零件的轴线必须位于直径为公差值0.05的圆柱面内。

平面度公差带定义——公差带是距离为公差值t的两平行平面之间的区域。

GBT1182--形位公差

GBT1182--形位公差

形位公差代号 (GB/T 1182-1996)形位公差各项目的符号形状公差位置公差项目符号项目符号直线度—定向平行度∥垂直度⊥平面度倾斜度∠圆度定位同轴度对称度圆柱度位置度线轮廓度⌒跳动圆跳动面轮廓度全跳动其他有关符号符号意义最大实体状态延伸公差带包容原则(单一要素)理论正确尺寸基准目标形位公差框格公差框格应水平或垂直绘制,其线型为细实线。

公差框格分为两格或多格,框格从左到右填写的容:第一格为形位公差符号;第二格为形位公差值和有关符号;第三格及以后为基准代号字母和有关符号。

(h为图样中采用字体的高度)基准代号注:形位公差符号的线型宽度为b/2~b(b为粗实线宽),但跳动符号的箭头外的线是细实线。

形状、位置公差带的定义和图例说明GB/T 1182-1996直线度平面度圆度和圆柱度线、面轮廓度平行度垂直度同轴度对称度位置度跳动直线度a. 在给定平面的公差带定义——公差带是距离为公差值t的两平行直线之间的区域。

b. 在给定方向上的公差带定义——当给定一个方向时,公差带是距离为公差值t的两平行平面之间的区域;当给定互相垂直的两个方向时,公差带是正截面尺寸为公差值t1×t2的四棱柱的区域。

c. 在任意方向上的公差带定义——公差带是直径为公差值t的圆柱面的区域。

图例:1) 圆柱表面上任一素线必须位于轴向平面,距离为公差值0.02的两平等直线之间。

2) 圆柱表面上任一素线在任意100长度必须位于轴向平面,距离为公差值0.04的两平等直线之间。

图例:1) 棱线必须位于箭头所示方向,距离为公差值0.02的平行平面。

2) 棱线必须位于水平方向距离为公差值0.2,垂直方向距离为公差值0.1的四棱柱。

图例:1) φd圆柱体的轴线必须位于直径为公差值0.04的圆柱面。

2) 整个零件的轴线必须位于直径为公差值0.05的圆柱面。

平面度公差带定义——公差带是距离为公差值t的两平行平面之间的区域。

图例:上表面必须修正于距离为公差值0.1的两平行平面。

形位公差特征符号全解

形位公差特征符号全解

一.形状公差1. 直线度:直线度公差是实际直线对理想直线的允许变动量,限制了加工面或线在某个方向上的偏差,如果直线度超差有可能导致该工件安装时无法准确装入工艺文件规定的位置。

标注含义:被测表面投影后为一接近直线的“波浪线”(如右图),该“波浪线”的变化范围应该在距离为公差值t(t=0.1)的两平行直线之间。

2. 平面度:平面度表示面的平整程度,指测量平面具有的宏观凹凸高度相对理想平面的偏差,一般来讲,有平面度要求的就不必有直线度要求了,因为平面度包括了面上各个方向的直线度。

标注含义:被测加工表面必须位于距离为公差值t(t=0.01)的两平行平面内,如右图区域。

3. 圆度:圆度,是指工件横截面接近理论圆的程度,工件加工后的投影圆应在圆度要求的公差范围之内。

标注含义:被测圆柱面的任意截面的圆周必须位于半径差为公差值t(t=0.025)的两同心圆之内,如右图区域。

4.圆柱度:圆柱度,指工件圆柱表面所有垂直截面中最大尺寸与最小尺寸之差,限制了被测圆柱面的形状误差,是圆柱的实际形状相对理想形状的最大允许变动量。

标注含义:被测圆柱面必须位于半径差为公差值t(t=0.1)的两同轴圆柱面之间,如右图。

圆柱度和圆度的区别:圆柱度是相对于整个圆柱面而言的,圆度是相对于圆柱面截面的单个圆而言的,圆柱度包括圆度,控制好了圆柱度也就能保证圆度,但反过来不行。

圆柱度和圆度的作用:柴油机的结构中有多处规定了圆柱度和圆度,如发动机的活塞环,控制好活塞环的圆度可保证其密封性,而活塞的圆柱度则对于其在缸套中上下运动的顺畅性至关重要。

二.位置公差1.平行度平行度,指两平面或者两直线平行的程度,即其中一平面(边)相对于另一平面(边)平行的误差最大允许值。

标注释义:被测轴线必须位于距离为公差值t(t=0.1),且在给定方向上平行于基准轴线的两平行平面之间。

注:2.垂直度垂直度:用于评价直线之间、平面之间或平面与直线之间的垂直状态,公差带为垂直于基准线(面)的两个平行平面之间的区域,两个平行平面间的距离为t(t=0.06),被测线(面)必须位于这两个平面之间。

形状和位置公差的术语及定义

形状和位置公差的术语及定义
九.位置度 定义: 公差带是直径为公差值t,且以点的理想位置为 中心的圆或球内的区域。
位置公差的定义及说明----位置度
图例
Φ0.3 A B
说明
该点必须位于直径为公差值0.3的圆
内。该圆的圆心位于相对基准A,B 所确定的点的理想位置上。
B基准
Φ0.3
B
A
A基准
位置公差的定义及说明----位置度
被测圆 基准
被测圆 基准
位置公差的定义及说明----对称度
八.对称度 定义: 公差带是距离为公差值t,且相对基准中心平面 (或中心线,轴线)对称配置的两平行平面 (或直线)之间的区域,若给定互相垂直的两 个方向,则是正截面为公差值t1*t2的四棱柱内 的区域。
位置公差的定义及说明----对称度
1.选择工显圆心距命令
2.根据提示顺序依次取点
3.读取LC的值
注意:有的客户有特殊要求,有时
需要将测定结果乘以2.
同轴度0.03A
高度计(百分表)测定同轴度方法
1.如下图选择合适的孔径规插入制品然后 固定在V形礠座上。 2.将高度计或百分表在制品上归零旋转制 品一周
3.最大值与最小值的差为同轴度结果
真圆仪测定真圆度方法 1.将PG放入夹具夹好 2.调水平和中心 3.选择真圆度功能键测定
位置公差的定义及说明----平行度
四.平行度 定义: 当给定一方向时,公差带是距离为公差 值t,且平行与基准平面(或直线,轴线)的 两平行平面之间的区域;当给定相互垂直的两 个方向时,是正截面尺寸为公差值t1*t2,且平 行于基准轴线的四棱柱内的区域。
(以中点命令套用)
三次元测定垂直度方法
1.将产品如下图固定 2.基准点测定131.6 3.基准面设定521R 4.被测柱圆筒测定172.8/VT
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

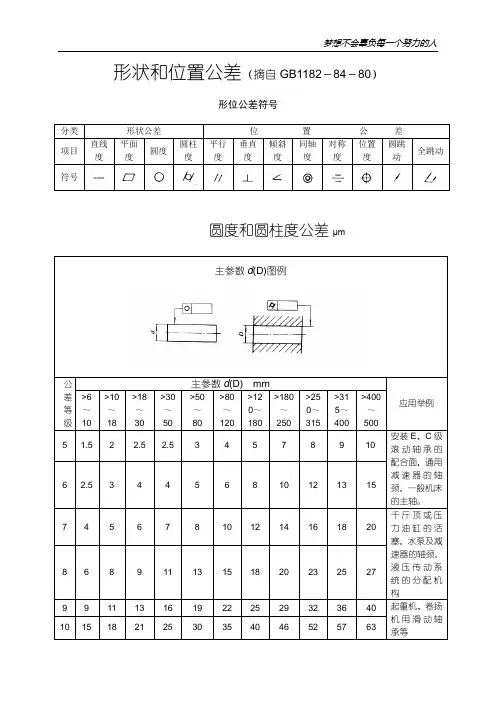

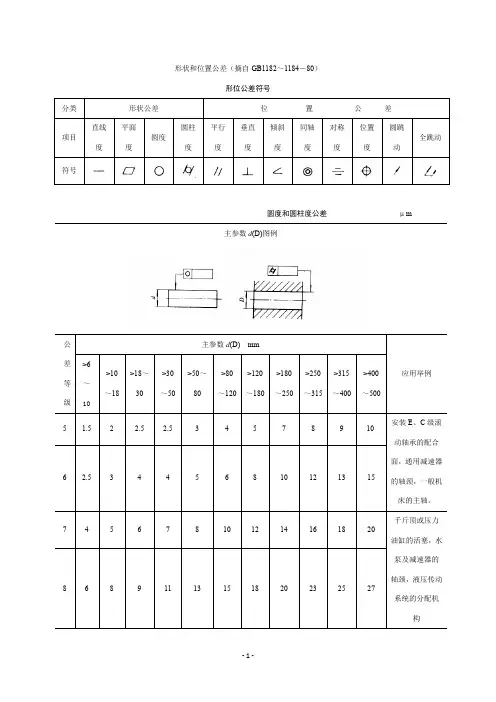

形状、位置公差带的定义和图例说明
直 线 度
a. 在给定平面内的公差带定义——公差带是距离为公差值t 的两平行直线之间的区域。

b. 在给定方向上的公差带定义——当给定一个方向时,公差带是距离为公差值t 的两平行平面之间的区域;当给定互相垂直的两个方向时,公差带是正截面尺寸为公差值t 1×t 2的四棱柱内的区域。

c. 在任意方向上的公差带定义——公差带是直径为公差值t 的圆柱面内的区域。

平 面 度
公差带定义——公差带是距离
为公差值t 的两平行平面之间的区
域。

圆 度
公差带定义——公差带是在同一正截面上半
径差为公差值t 的两同心圆之间的区域。

圆 柱

公差带定义——公差带是半径差值t 的两同轴圆柱面之间的区域。

线轮廓度
公差带定义——公差带是包络一系列直径为公差值t 的圆的两包络线之间的区域,诸圆圆心应位于理想轮廓线相对基准有位置要求时,其理想轮廓线系指相对基准为理想位置的理想轮廓线。

面轮廓度
公差带定义——公差带是包络一系列直径为公差值t 的球的两包络
面间的区域,诸球球心应位于理想轮廓面上。

注:当被测轮廓面相对基准有位置要求时,其理想轮廓面系指相对
于基准为理想位置的理论轮廓面。

平 行 度
a. 在给定的方向上的公差带定义——当给定一个方向时,公差带是距离为公差值t ,且平行于基准平面(或直线、轴线)的两平行面之间的区域;当给定相互垂直的两个方向时,是正截面尺寸为公差值t1×t2,且平行于基准轴线的四棱柱内的区域。

b. 在任意方向的公差带定义——公差带是直径为公差值t ,且平行于基准轴线的圆柱面内的区域。

垂直度
a. 在给定方向上的公差带定义——当给定一个方向时,公差带是距离为公差值t,且垂直于基准平面(或直线、轴线)的两平行平面(或直线)之间的区域;当给定两个互相垂直的方向时,是正截面为
公差值t
1×t
2
,且垂直于基准平面的四棱柱内的区域。

b. 在任意方向上的公差带定义——公差带是直径为公差值t,且垂直于基准平面的圆柱面内的区
域。

同轴度
公差带定义——公差带是直径为公差值t,且与基准轴线同轴的圆柱面内的区域。

对称度
公差带定义——公差带是距离为公差值t,且相对基准中心平面(或中心线、轴线)对称配置的两平行平面(或直线)之间的区域,若给定互相垂直的两个方向,则是正截面为公差值t1×t2的四棱柱内的区域。

位置度
a. 点的位置度公差带定义——公差带是直径为公差值t,且以点的理想位置为中心的圆或球内的区域。

b. 线的位置度在给定方向的公差带定义——当给定一个方向时,公差带是距离为公差值t,且以线的理想位置为中心对称配置的两平行平面(或直线)之间的区域;当给定互相垂直的两个方向时,则是正截面为公差值t1×t2,且以线的理想位置为轴线的四棱柱内的区域。

c. 线的位置度在任意方向上的公差带定义——公差带是直径为公差值t,且以线的理想位置为轴线的圆柱面内的区域。

圆跳动
a. 径向圆跳动的公差带定义——公差带是在垂直于基准轴线的任一测量平面内,半径差为公差值t,且圆心在基准轴线上的两个同心圆之间的区域。

b. 端面圆跳动的公差带定义——公差带是在与基准轴线同轴的任一直径位置的测量圆柱面上沿母线方向宽度为t的圆柱面区域。

全跳动
a. 径向全跳动的公差带定义——公差带是半径差为公差值t,且与基准轴线同轴的两圆柱面之间的区域。

b. 端面全跳动的公差带定义——公差带是距离为公差值t,且与基准轴线垂直的两平行平面之间的区域。

相关文档
最新文档
