海湾报警主机(JB-QG-GsT5000)操作手册
海湾JB-QG-QT-GST5000控制器说明书

J B-QG/QT-GST5000火灾报警控制器(联动型)安装使用说明书(通用部分)(Ver.3.02,2006.04)海湾安全技术有限公司前言JB-QG-GST5000火灾报警控制器(联动型)是海湾公司充分调研消防市场需求,总结多年消防工程经验,融会国标GB4717-1993《火灾报警控制器通用技术条件》和GB16806-1997《消防联动控制设备通用技术条件》的要求和精神,设计的新一代报警联动一体化智能控制器。
控制器采用柜式结构、模块化设计,具有功能强、容量大、配置灵活的特点。
系统采用大屏幕汉字液晶显示,打印机可打印系统所有报警、故障及各类操作的汉字信息。
具有全面的现场编程能力,最大容量为4840个总线制报警联动控制点。
控制器可与我公司生产的各类开关量型、模拟量型、智能型火灾探测器和控制模块及多线制控制盘连接,从而构成一个集总线、多线于一身的报警联动一体化控制器,是消防工程的最佳选择。
JB-QT-GST5000火灾报警控制器(联动型)是JB-QG-GST5000火灾报警控制器(联动型)的琴台式分型产品,两款控制器的功能、操作等均相同。
JB-QG/QT-GST5000火灾报警控制器(联动型)安装使用说明书由两部分组成:通用部分(含多线制部分)和联网部分,本部分为通用部分,有关于联网的更详细说明请参见相应说明书。
本安装使用说明书应由专人负责,妥善保管,以备日后查用。
目录第一部分概述 (1)第一章GST5000火灾报警控制器(联动型)简介 (2)第二部分结构.安装.调试 (3)第二章GST5000火灾报警控制器(联动型)结构及配置说明 (4)2.1 控制器结构及配置方式概述 (4)2.2 GST5000控制器主机结构说明 (4)2.2.1 按键及面板设置说明(以JB-QG-GST5000控制器为例) (4)2.2.2 控制器主机内部结构说明 (6)2.3 LD-SD064A智能手动消防启动盘结构说明 (7)2.3.1 面板结构说明 (7)2.3.2 内部结构说明 (8)2.4 GST-LD-D02智能电源盘结构说明 (8)2.5 控制器主电源盒端子说明 (9)2.6 控制器典型配置及内部结构说明 (10)2.6.1 GST-LD-SD128智能消防启动盘结构说明 (10)2.6.2 典型配置外观示意 (10)2.6.3 内部结构及连接线示意 (11)2.6.4 控制器对外接线端子说明 (12)第三章安装与调试 (13)3.1 开箱检查 (13)3.2 机柜的安装条件及方式 (13)3.3 开机检查 (13)3.4 外部设备检查 (13)3.5 接线和设置 (14)3.6 调试 (14)第三部分系统应用 (15)第四章一般性用户使用说明 (16)4.1 开机、关机与自检 (16)4.2 键盘操作前准备 (17)4.2.1 键盘的命令功能和字符功能 (17)4.2.2 数据输入的一般方法 (17)4.2.3 信息查看操作的一般方法 (18)4.3 键盘解锁和锁键盘 (18)4.3.1 键盘解锁 (18)4.3.2 锁键 (18)4.4 注册信息检查 (19)4.4.1 检查系统配置 (19)4.4.2 检查回路配置 (19)4.4.3 检查设备信息 (20)4.5 信息显示与记录 (22)4.5.1 信息显示 (22)4.5.2 查看运行记录 (24)4.5.3 信息的打印 (25)4.6 消音 (25)4.7 火警及故障的处理 (25)4.7.1 故障的一般处理方法 (25)4.7.2 火警的一般处理方法 (26)4.8 设备的隔离与释放 (26)4.8.1 设备隔离 (26)4.8.2 设备释放 (26)4.9 总线制被控设备的手动启动与停动操作 (27)4.9.1 对外部设备进行手动启动操作的条件 (27)4.9.2 利用主机键盘进行的被控设备启动/停动操作 (27)4.9.3 利用手动消防启动盘进行的被控设备手动启动/停动操作 (28)4.10 总线制被控设备的自动联动控制 (28)4.10.1 实现自动联动的条件 (28)4.10.2 自动联动逻辑的实现 (28)4.11 气体灭火设备的启动和停止控制 (28)4.11.1 气体灭火设备的启动条件 (28)4.11.2 气体灭火设备的手动启动控制 (28)4.11.3 气体灭火设备的自动联动控制 (29)4.11.4 气体灭火设备的紧急停动控制 (29)4.12 复位功能 (30)第五章系统管理员操作指南 (31)5.1 修改时间 (31)5.2 密码设定 (31)5.2.1 密码的分类 (31)5.2.2 密码的更改 (31)5.3 设备定义 (33)5.3.1 现场设备定义的内容和步骤 (33)5.3.2 现场设备的定义实例 (33)5.3.3 分区分层方式火灾显示盘定义实例 (34)5.3.4 手动消防启动盘控制一般性设备的定义实例 (35)5.3.5 手动消防启动盘控制气体灭火设备启动定义实例 (35)5.4 自动联动公式的编辑方法 (36)5.4.1 联动公式的格式 (36)5.4.2 联动公式的编辑 (36)5.4.3 气体灭火设备的联动编程 (39)5.4.4 联动公式的恢复 (40)5.5 打印方式设置 (40)5.6 启动方式设置 (41)5.7 气体喷洒允许控制设置设备 (41)5.8 手动盘定义 (42)6.1 进入和退出调试状态 (43)6.2 定点调试 (44)6.3 连续新设备定义 (44)6.4 随时注册功能 (45)6.5 回路板隔离功能 (45)6.6 探测器查找功能 (45)6.7 联动公式的保护 (45)第四部分配接多线制 (46)第七章配接多线制 (47)7.1概述 (47)7.2特点 (47)7.3技术特性 (47)7.4结构特征 (47)7.4.1.面板说明 (47)7.4.2.内部结构说明 (48)7.5安装与布线 (49)7.6使用及操作 (49)7.6.1.KZK-100卡功能设定 (49)7.6.2.LD-KZC-100卡功能设定 (50)7.6.3.操作使用说明 (51)7.6.4.与GST-LD-8302C切换模块接线说明 (51)7.6.5.控制应用举例 (52)7.7维修 (53)第五部分用户须知 (54)第八章故障、异常信息处理和定期检查 (55)8.1 一般性故障处理 (55)8.2 定期检查和更换 (55)第九章注意事项 (59)附录一技术指标 (60)附录二设备类型表 (61)附录三标准汉字码表 (62)附录四补充汉字码表 (66)附录五调试表格 (67)附录六整机内部接线示意图 (68)第一部分概述GST5000火灾报警控制器(联动型)简介第一章GST5000火灾报警控制器(联动型)简介JB-QG/QT-GST5000火灾报警控制器(联动型)(简称为控制器)是海湾公司推出的新一代火灾报警控制器,为适应工程设计的需要本控制器兼有联动控制功能,可与海湾公司的其它产品配套使用组成配置灵活的报警联动一体化控制系统,特别适合大中型火灾报警及消防联动一体化控制系统的应用。
海湾消防主机操作流程

海湾JB-QB-GST5000消防主机操作步骤规程控制器有两种工作方式,分“调试状态"和“正常监控状态”。
调试界面特征:屏幕中显示“对调试外应用,海湾公司不负责任”。
系统开通后,应为“正常监控状态”。
否则,应请原调试人员重新设置。
按照系统的安全性,本控制器设置有三级密码。
密码权限从低到高分为用户密码、气体喷洒控制密码、系统管理员密码,高级密码可以替代低级密码。
可用用户密码打开除系统设置、现场编程、喷洒控制等三个功能键外的所有操作。
可用气体喷洒控制密码打开除系统设置、现场编程两个功能键外的所有操作。
(一)开机、关机1、开机操作* 打开为控制器供电的交流电源开关;*打开电源盘的备电开关、主电开关;*打开控制器的备电开关、工作开关.完成如上操作后,系统自动进入:上电初始化—自检状态-显示注册信息—开机结束。
2、关机操作按照与开机时相反的顺序关掉各开关即可.要注意各个备电开关一定要关掉。
3、日常几点注意(即蓄电池的维护操作)1)在使用中,各备电开关应设在“开"位置,以保证给蓄电池及时充电;2)在使用中,若交流电停电,蓄电池能自动投入系统使其正常工作,若8小时内仍无交流电时,8小时后应进行关机操作,在交流电恢复供电时,再进行开机操作。
3)在使用中,每季度应人为关断交流电源1-2次,每次关断时间为2-4小时。
4)因外界因素控制器长期关机时,每季度应开机1次以上,每次开机时间不少于2小时. (二)键盘解锁、锁键盘1、键盘解锁控制器开机默认为“锁键”状态,若进行命令功能键(除“自检”、“消音”、“记录检查"键外)操作,液晶屏显示一个要求输入密码的画面,此时输入正确的用户密码并按下“确认”键,才可继续操作.2、锁键盘在操作结束和值班人员离开时,应按下“锁键”功能键,屏幕下方显示“请确认锁键盘”时,按下“确认”键即可.此时,键盘上多数命令功能键均要求重新输入密码.(三)监视现场设备的操作1、信息显示当系统中有报警、故障、动作和隔离中的任意一种信息存在时,系统将全屏显示此信息;若系统中存在的信息多于一种时,系统将自动分屏,同时显示系统中存在的各类信息, 符指向的窗口为当前窗口,用“窗口切换”键可以进行当前窗口切换,用“分屏/全屏”键可以实现当前信息窗口的分屏和全屏显示转换。

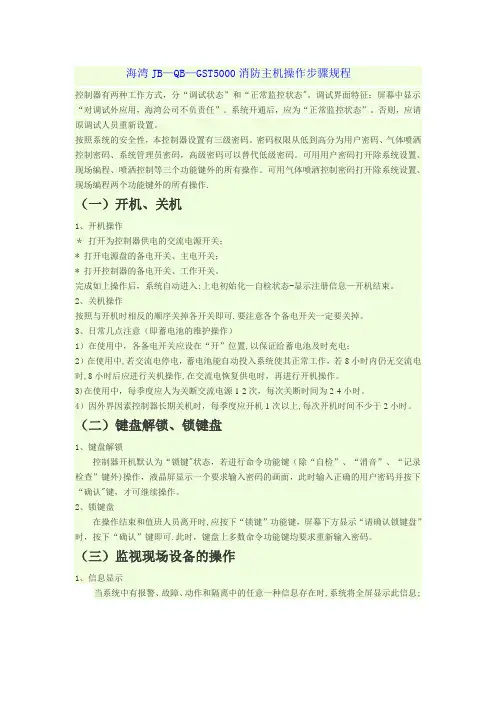

海湾消防主机操作流程

海湾JB—QB—GST5000消防主机操作步骤规程控制器有两种工作方式,分“调试状态”和“正常监控状态”。
调试界面特征:屏幕中显示“对调试外应用,海湾公司不负责任”。
系统开通后,应为“正常监控状态”.否则,应请原调试人员重新设置。
按照系统的安全性,本控制器设置有三级密码。
密码权限从低到高分为用户密码、气体喷洒控制密码、系统管理员密码,高级密码可以替代低级密码.可用用户密码打开除系统设置、现场编程、喷洒控制等三个功能键外的所有操作.可用气体喷洒控制密码打开除系统设置、现场编程两个功能键外的所有操作。
(一)开机、关机1、开机操作* 打开为控制器供电的交流电源开关;* 打开电源盘的备电开关、主电开关;* 打开控制器的备电开关、工作开关.完成如上操作后,系统自动进入:上电初始化—自检状态—显示注册信息-开机结束。
2、关机操作按照与开机时相反的顺序关掉各开关即可.要注意各个备电开关一定要关掉.3、日常几点注意(即蓄电池的维护操作)1)在使用中,各备电开关应设在“开”位置,以保证给蓄电池及时充电;2)在使用中,若交流电停电,蓄电池能自动投入系统使其正常工作,若8小时内仍无交流电时,8小时后应进行关机操作,在交流电恢复供电时,再进行开机操作.3)在使用中,每季度应人为关断交流电源1—2次,每次关断时间为2—4小时。
4)因外界因素控制器长期关机时,每季度应开机1次以上,每次开机时间不少于2小时。
(二)键盘解锁、锁键盘1、键盘解锁控制器开机默认为“锁键”状态,若进行命令功能键(除“自检”、“消音"、“记录检查"键外)操作,液晶屏显示一个要求输入密码的画面,此时输入正确的用户密码并按下“确认”键,才可继续操作。
2、锁键盘在操作结束和值班人员离开时,应按下“锁键"功能键,屏幕下方显示“请确认锁键盘”时,按下“确认”键即可.此时,键盘上多数命令功能键均要求重新输入密码。
(三)监视现场设备的操作1、信息显示当系统中有报警、故障、动作和隔离中的任意一种信息存在时,系统将全屏显示此信息;若系统中存在的信息多于一种时,系统将自动分屏,同时显示系统中存在的各类信息,符指向的窗口为当前窗口,用“窗口切换”键可以进行当前窗口切换,用“分屏/全屏”键可以实现当前信息窗口的分屏和全屏显示转换。
海湾消防主机操作流程

海湾JB—QB—GST5000消防主机操作步骤规程控制器有两种工作方式,分“调试状态”和“正常监控状态”。
调试界面特征:屏幕中显示“对调试外应用,海湾公司不负责任”。
系统开通后,应为“正常监控状态”。
否则,应请原调试人员重新设置。
按照系统的安全性,本控制器设置有三级密码。
密码权限从低到高分为用户密码、气体喷洒控制密码、系统管理员密码,高级密码可以替代低级密码。
可用用户密码打开除系统设置、现场编程、喷洒控制等三个功能键外的所有操作.可用气体喷洒控制密码打开除系统设置、现场编程两个功能键外的所有操作.(一)开机、关机1、开机操作*打开为控制器供电的交流电源开关;*打开电源盘的备电开关、主电开关;* 打开控制器的备电开关、工作开关。
完成如上操作后,系统自动进入:上电初始化—自检状态—显示注册信息—开机结束。
2、关机操作按照与开机时相反的顺序关掉各开关即可.要注意各个备电开关一定要关掉。
3、日常几点注意(即蓄电池的维护操作)1)在使用中,各备电开关应设在“开”位置,以保证给蓄电池及时充电;2)在使用中,若交流电停电,蓄电池能自动投入系统使其正常工作,若8小时内仍无交流电时,8小时后应进行关机操作,在交流电恢复供电时,再进行开机操作。
3)在使用中,每季度应人为关断交流电源1—2次,每次关断时间为2—4小时.4)因外界因素控制器长期关机时,每季度应开机1次以上,每次开机时间不少于2小时。
(二)键盘解锁、锁键盘1、键盘解锁控制器开机默认为“锁键”状态,若进行命令功能键(除“自检”、“消音”、“记录检查"键外)操作,液晶屏显示一个要求输入密码的画面,此时输入正确的用户密码并按下“确认”键,才可继续操作。
2、锁键盘在操作结束和值班人员离开时,应按下“锁键"功能键,屏幕下方显示“请确认锁键盘”时,按下“确认”键即可。
此时,键盘上多数命令功能键均要求重新输入密码。
(三)监视现场设备的操作1、信息显示当系统中有报警、故障、动作和隔离中的任意一种信息存在时,系统将全屏显示此信息;若系统中存在的信息多于一种时,系统将自动分屏,同时显示系统中存在的各类信息,符指向的窗口为当前窗口,用“窗口切换"键可以进行当前窗口切换,用“分屏/全屏”键可以实现当前信息窗口的分屏和全屏显示转换。
JB-QG-QT-GST5000控制器说明书

JB-QB-GST500JB-QG/QT-GST5000火灾报警控制器(联动型)使用说明书海湾安全技术有限公司目录第4章一般性用户使用说明 ......................................... 错误!未指定书签。
4.1开机、关机与自检...................................................................... 错误!未指定书签。
4.2键盘操作前准备.......................................................................... 错误!未指定书签。
4.2.1键盘的命令功能和字符功能.......................................................... 错误!未指定书签。
4.2.2数据输入的一般方法 ....................................................................... 错误!未指定书签。
4.2.3信息查看操作的一般方法 .............................................................. 错误!未指定书签。
第5章系统管理员操作指南 ......................................... 错误!未指定书签。
5.1修改时间 ............................................................................................ 错误!未指定书签。
5.2密码设定 ............................................................................................ 错误!未指定书签。
海湾消防主机操作流程

海湾JB—QB—GST5000消防主机操作步骤规程控制器有两种工作方式,分“调试状态”和“正常监控状态"。
调试界面特征:屏幕中显示“对调试外应用,海湾公司不负责任”。
系统开通后,应为“正常监控状态”。
否则,应请原调试人员重新设置。
按照系统的安全性,本控制器设置有三级密码。
密码权限从低到高分为用户密码、气体喷洒控制密码、系统管理员密码,高级密码可以替代低级密码。
可用用户密码打开除系统设置、现场编程、喷洒控制等三个功能键外的所有操作。
可用气体喷洒控制密码打开除系统设置、现场编程两个功能键外的所有操作.(一)开机、关机1、开机操作*打开为控制器供电的交流电源开关;* 打开电源盘的备电开关、主电开关;* 打开控制器的备电开关、工作开关。
完成如上操作后,系统自动进入:上电初始化—自检状态-显示注册信息—开机结束。
2、关机操作按照与开机时相反的顺序关掉各开关即可.要注意各个备电开关一定要关掉。
3、日常几点注意(即蓄电池的维护操作)1)在使用中,各备电开关应设在“开”位置,以保证给蓄电池及时充电;2)在使用中,若交流电停电,蓄电池能自动投入系统使其正常工作,若8小时内仍无交流电时,8小时后应进行关机操作,在交流电恢复供电时,再进行开机操作。
3)在使用中,每季度应人为关断交流电源1-2次,每次关断时间为2-4小时。
4)因外界因素控制器长期关机时,每季度应开机1次以上,每次开机时间不少于2小时。
(二)键盘解锁、锁键盘1、键盘解锁控制器开机默认为“锁键"状态,若进行命令功能键(除“自检”、“消音”、“记录检查”键外)操作,液晶屏显示一个要求输入密码的画面,此时输入正确的用户密码并按下“确认"键,才可继续操作。
2、锁键盘在操作结束和值班人员离开时,应按下“锁键”功能键,屏幕下方显示“请确认锁键盘”时,按下“确认”键即可.此时,键盘上多数命令功能键均要求重新输入密码。
(三)监视现场设备的操作1、信息显示当系统中有报警、故障、动作和隔离中的任意一种信息存在时,系统将全屏显示此信息;若系统中存在的信息多于一种时,系统将自动分屏,同时显示系统中存在的各类信息,符指向的窗口为当前窗口,用“窗口切换”键可以进行当前窗口切换,用“分屏/全屏”键可以实现当前信息窗口的分屏和全屏显示转换.2、消音在接收到火警、故障或动作等信息时,控制器的扬声器会发出相应的警报声加以提示,此时应按“消音”键,并派人到现场检查处理。
海湾JB-QG-QT-GST5000控制器说明书

J B-QG/QT-GST5000火灾报警控制器(联动型)安装使用说明书(通用部分)(Ver.3.02,2006.04)海湾安全技术有限公司前言JB-QG-GST5000火灾报警控制器(联动型)是海湾公司充分调研消防市场需求,总结多年消防工程经验,融会国标GB4717-1993《火灾报警控制器通用技术条件》和GB16806-1997《消防联动控制设备通用技术条件》的要求和精神,设计的新一代报警联动一体化智能控制器。
控制器采用柜式结构、模块化设计,具有功能强、容量大、配置灵活的特点。
系统采用大屏幕汉字液晶显示,打印机可打印系统所有报警、故障及各类操作的汉字信息。
具有全面的现场编程能力,最大容量为4840个总线制报警联动控制点。
控制器可与我公司生产的各类开关量型、模拟量型、智能型火灾探测器和控制模块及多线制控制盘连接,从而构成一个集总线、多线于一身的报警联动一体化控制器,是消防工程的最佳选择。
JB-QT-GST5000火灾报警控制器(联动型)是JB-QG-GST5000火灾报警控制器(联动型)的琴台式分型产品,两款控制器的功能、操作等均相同。
JB-QG/QT-GST5000火灾报警控制器(联动型)安装使用说明书由两部分组成:通用部分(含多线制部分)和联网部分,本部分为通用部分,有关于联网的更详细说明请参见相应说明书。
本安装使用说明书应由专人负责,妥善保管,以备日后查用。
目录第一部分概述 (1)第一章GST5000火灾报警控制器(联动型)简介 (2)第二部分结构.安装.调试 (3)第二章GST5000火灾报警控制器(联动型)结构及配置说明 (4)2.1 控制器结构及配置方式概述 (4)2.2 GST5000控制器主机结构说明 (4)2.2.1 按键及面板设置说明(以JB-QG-GST5000控制器为例) (4)2.2.2 控制器主机内部结构说明 (6)2.3 LD-SD064A智能手动消防启动盘结构说明 (7)2.3.1 面板结构说明 (7)2.3.2 内部结构说明 (8)2.4 GST-LD-D02智能电源盘结构说明 (8)2.5 控制器主电源盒端子说明 (9)2.6 控制器典型配置及内部结构说明 (10)2.6.1 GST-LD-SD128智能消防启动盘结构说明 (10)2.6.2 典型配置外观示意 (10)2.6.3 内部结构及连接线示意 (11)2.6.4 控制器对外接线端子说明 (12)第三章安装与调试 (13)3.1 开箱检查 (13)3.2 机柜的安装条件及方式 (13)3.3 开机检查 (13)3.4 外部设备检查 (13)3.5 接线和设置 (14)3.6 调试 (14)第三部分系统应用 (15)第四章一般性用户使用说明 (16)4.1 开机、关机与自检 (16)4.2 键盘操作前准备 (17)4.2.1 键盘的命令功能和字符功能 (17)4.2.2 数据输入的一般方法 (17)4.2.3 信息查看操作的一般方法 (18)4.3 键盘解锁和锁键盘 (18)4.3.1 键盘解锁 (18)4.3.2 锁键 (18)4.4 注册信息检查 (19)4.4.1 检查系统配置 (19)4.4.2 检查回路配置 (19)4.4.3 检查设备信息 (20)4.5 信息显示与记录 (22)4.5.1 信息显示 (22)4.5.2 查看运行记录 (24)4.5.3 信息的打印 (25)4.6 消音 (25)4.7 火警及故障的处理 (25)4.7.1 故障的一般处理方法 (25)4.7.2 火警的一般处理方法 (26)4.8 设备的隔离与释放 (26)4.8.1 设备隔离 (26)4.8.2 设备释放 (26)4.9 总线制被控设备的手动启动与停动操作 (27)4.9.1 对外部设备进行手动启动操作的条件 (27)4.9.2 利用主机键盘进行的被控设备启动/停动操作 (27)4.9.3 利用手动消防启动盘进行的被控设备手动启动/停动操作 (28)4.10 总线制被控设备的自动联动控制 (28)4.10.1 实现自动联动的条件 (28)4.10.2 自动联动逻辑的实现 (28)4.11 气体灭火设备的启动和停止控制 (28)4.11.1 气体灭火设备的启动条件 (28)4.11.2 气体灭火设备的手动启动控制 (28)4.11.3 气体灭火设备的自动联动控制 (29)4.11.4 气体灭火设备的紧急停动控制 (29)4.12 复位功能 (30)第五章系统管理员操作指南 (31)5.1 修改时间 (31)5.2 密码设定 (31)5.2.1 密码的分类 (31)5.2.2 密码的更改 (31)5.3 设备定义 (33)5.3.1 现场设备定义的内容和步骤 (33)5.3.2 现场设备的定义实例 (33)5.3.3 分区分层方式火灾显示盘定义实例 (34)5.3.4 手动消防启动盘控制一般性设备的定义实例 (35)5.3.5 手动消防启动盘控制气体灭火设备启动定义实例 (35)5.4 自动联动公式的编辑方法 (36)5.4.1 联动公式的格式 (36)5.4.2 联动公式的编辑 (36)5.4.3 气体灭火设备的联动编程 (39)5.4.4 联动公式的恢复 (40)5.5 打印方式设置 (40)5.6 启动方式设置 (41)5.7 气体喷洒允许控制设置设备 (41)5.8 手动盘定义 (42)6.1 进入和退出调试状态 (43)6.2 定点调试 (44)6.3 连续新设备定义 (44)6.4 随时注册功能 (45)6.5 回路板隔离功能 (45)6.6 探测器查找功能 (45)6.7 联动公式的保护 (45)第四部分配接多线制 (46)第七章配接多线制 (47)7.1概述 (47)7.2特点 (47)7.3技术特性 (47)7.4结构特征 (47)7.4.1.面板说明 (47)7.4.2.内部结构说明 (48)7.5安装与布线 (49)7.6使用及操作 (49)7.6.1.KZK-100卡功能设定 (49)7.6.2.LD-KZC-100卡功能设定 (50)7.6.3.操作使用说明 (51)7.6.4.与GST-LD-8302C切换模块接线说明 (51)7.6.5.控制应用举例 (52)7.7维修 (53)第五部分用户须知 (54)第八章故障、异常信息处理和定期检查 (55)8.1 一般性故障处理 (55)8.2 定期检查和更换 (55)第九章注意事项 (59)附录一技术指标 (60)附录二设备类型表 (61)附录三标准汉字码表 (62)附录四补充汉字码表 (66)附录五调试表格 (67)附录六整机内部接线示意图 (68)第一部分概述GST5000火灾报警控制器(联动型)简介第一章GST5000火灾报警控制器(联动型)简介JB-QG/QT-GST5000火灾报警控制器(联动型)(简称为控制器)是海湾公司推出的新一代火灾报警控制器,为适应工程设计的需要本控制器兼有联动控制功能,可与海湾公司的其它产品配套使用组成配置灵活的报警联动一体化控制系统,特别适合大中型火灾报警及消防联动一体化控制系统的应用。
JB-QG-GST5000火灾报警控制器使用说明

JB-QG-GST5000火灾报警控制器使用说明JB-QG-GST5000火灾报警控制器使用说明火警处理:当发生火警时,首先应按“消音”键中止警报声。
然后应根据控制器的报警信息检查发生火警的部位,确认是否有火灾发生; 若确认有火灾发生,应根据火情采取相应措施。
例如:1,启动报警现场的声光报警器发出火警声光提示,通知现场人员撤离;2,拨打消防报警电话119 报警;3,启动消防灭火设备等若为误报警,应采取如下措施:1,检查误报火警部位是否灰尘过大,温度过高,确认是否是人为或者其他因素造成误报警;2,按“复位”键使控制器恢复正常状态,观察是否还有误报警;如果仍发生误报可将其屏蔽,并尽快通知安装单位或厂家进行维修。
故障与异常处理:当发生故障时,首先应按“消音”键中止警报声。
然后应根据控制器的故障信息检查发生故障的部位,确认是否有故障发生;若确认有故障发生,应根据情况采取相应措施:1,当报主电故障时,应确认是否发生市电停电,否则检查主电源的连线,熔断器是否发生断路。
主电断电情况下,备用电可以联系供电8小时;2,当备电故障时,应检查备用电源的连接器和接线;当备用电源连续工作时间超过8个小时后,也可能因电压过低而报备用电源故障;3,若为现场设备故障,应及时维修,若因特殊原因不能及时排除的故障,应将其屏蔽,待故障排除后再利用设备取消屏蔽功能将设备恢复;4,当发生故障不明或无法恢复时,请尽快通知安装单位或者厂家进行维修;5,若系统发生异常的声音、光指示、气味等情况时,应立即关闭电源,并尽快通知安装单位或厂家。
屏蔽与取消屏蔽:点屏蔽按钮,输入密码(未设置)后点确认,输入要屏蔽的设备编号,按TAB键输入设备名称代号(感温02,感烟03,广播12等),按确认键及完成屏蔽。
