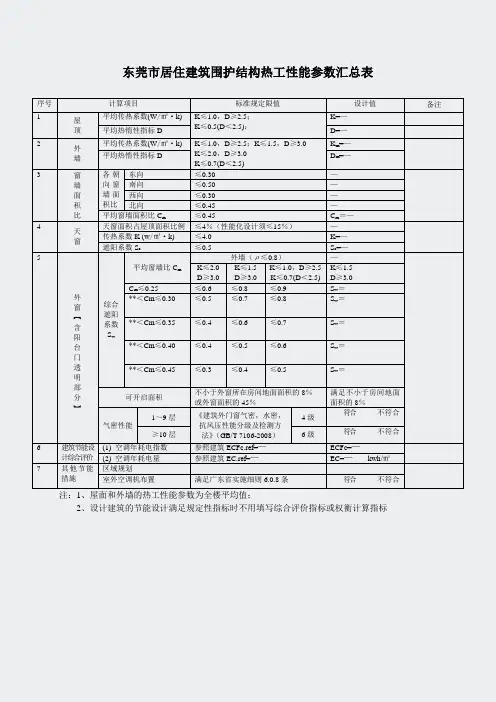

东莞市居住建筑围护结构热工性能参数汇总表序号计算项目标准规定限值设计值备注1 屋顶平均传热系数(W/㎡·k) K≤1.0，D≥2.5；K≤0.5(D＜2.5)；K=—平均热惰性指标D D=—2外墙平均传热系数(W/㎡·k) K≤1.0，D≥2.5；K≤1.5，D≥3.0K≤2.0，D≥3.0K≤0.7(D＜2.5)K m=—平均热惰性指标D D m=—3 窗墙面积比各朝向窗墙面积比东向≤0.30—南向≤0.50—西向≤0.30—北向≤0.45—平均窗墙面积比C m ≤0.45 C m＝—4天窗天窗面积占屋顶面积比例≤4％（性能化设计须≤15％）—传热系数K (w/㎡·k) ≤4.0 K=—遮阳系数S c ≤0.5 S c=—5外窗︻含阳台门透明部分︼综合遮阳系数S w平均窗墙比C m外墙（ρ≤0.8）—K≤2.0D≥3.0K≤1.5D≥3.0K≤1.0，D≥2.5K≤0.7(D＜2.5)K≤1.5D≥3.0C m≤0.25 ≤0.6 ≤0.8 ≤0.9 S w＝**＜Cm≤0.30 ≤0.5≤0.7≤0.8S w＝**＜Cm≤0.35 ≤0.4≤0.6≤0.7S w＝**＜Cm≤0.40 ≤0.4≤0.5≤0.6S w＝**＜Cm≤0.45 ≤0.3≤0.4≤0.5S w＝可开启面积不小于外窗所在房间地面面积的8％或外窗面积的45％满足不小于房间地面面积的8％气密性能1～9层《建筑外门窗气密，水密，抗风压性能分级及检测方法》（GB/T 7106-2008）4级符合不符合≥10层6级符合不符合6 建筑节能设计综合评价(1) 空调年耗电指数参照建筑ECFc.ref=—ECFc=—(2) 空调年耗电量参照建筑EC.ref=—EC=—kwh/㎡7 其他节能措施区域规划室外空调机布置满足广东省实施细则6.0.8条符合不符合注：1、屋面和外墙的热工性能参数为全楼平均值；2、设计建筑的节能设计满足规定性指标时不用填写综合评价指标或权衡计算指标。
各气候分区围护结构热工性能参数
围护结构通常由保温材料、防水材料、饰面材料等 组成，对建筑物的热工性能和节能效果具有重要影 响。
热工性能参数介绍
01
02
03
04
热阻
表示围护结构抵抗热量传递的 能力，单位为平方米·摄氏度/ 瓦。
传热系数
表示围护结构在单位时间内通 过单位面积传递的热量，单位 为瓦/平方米·摄氏度。
热惰性指标
表示围护结构对温度波动的抵 抗能力，与材料的质量、容量 和导热系数有关。
施工工艺改进
总结词
改进施工工艺可以提高围护结构的热工性能。
详细描述
在施工过程中，应确保保温材料的铺设平整、密实，并严格按照设计要求进行固 定。同时，应加强节点和接缝的处理，以减少热量的损失。此外，采用新型的施 工工艺和技术，如喷涂、机械固定等，可以提高施工效率和保温效果。
施工工艺改进
总结词
改进施工工艺可以提高围护结构的热工性能。
根据不同地区的气候特点，将全国划分为不同的气候分区，如严寒 地区、寒冷地区、夏热冬冷地区、夏热冬暖地区和温和地区等。
围护结构
建筑的外部和内部结构，包括墙体、屋顶、门窗等，对建筑的热工 性能起着决定性的作用。
热工性能参数
描述围护结构隔热、保温、通风等性能的参数，如传热系数、热阻、 换气次数等。
改善室内环境质量，提 高居住舒适度。
延长建筑物的使用寿命 ，减少维修和更换成本 。
符合国家和地方节能减 排政策，推动绿色建筑 和可持续发展。
提高建筑物的保温和隔 热性能，降低能源消耗 和运行成本。
04
各气候分区围护结构热工性能比较
04
各气候分区围护结构热工性能比较
参数比较方法
选取具有代表性的气候分区
围护结构有关热工指标的计算
图3-4 与热流方向垂直的总传染面积
2
/
1或 2
2
3
/
1
0.09～0.10
0.86
0.20～0.39
0.93
0.40～0.69
0.96
0.70～0.99
0.98
注：① 表中 为材料的导热系数。当围护结构由两种材料组成时， 2 应取较小值，1 应取较大值，
然后求两者的比值。
②
当围护结构由三种材料组成，或有两种厚度不同的空气间层时，
建筑节能设计
5 10 20 30 40 50
以上
以上
一般空气间层
热流向下（水平、倾
斜）
0.10 0.14 0.17 0.18 0.19 0.20 0.20 0.09 0.12 0.15 0.15 0.16 0.16 0.15
热流向上（水平、倾
斜）
0.10 0.14 0.15 0.16 0.17 0.17 0.17 0.09 0.11 0.13 0.13 0.13 0.13 0.13
值应按比值
2
2
3
1 确
定。空气间层的 值，应按表 3-12 所示空气间层的厚度及热阻求得。
③ 当围护结构中存在圆孔时，应先将圆孔折算成同面积的方孔，然后按上述规定计算。
表3-11 修正系数 φ值
冬季状况
夏季状况
位置、热流状况及 材料特性
间层厚度（mm）
间层厚度（mm）
60
60
5 10 20 30 40 50
建筑节能设计
围护结构有关热工指标的计算
1
热阻的计算
围护结构传热阻的计算
2
3
围护结构传热系数
围护结构热情性指标D值的计算 4
各气候分区围护结构热工性能参数-文档资料
窗墙面积比≤0.20
外窗 0.2<窗墙面积比≤0.3 0.3<窗墙面积比≤0.4 0.4<窗墙面积比≤0.45
2.8
2.5 2.0 1.8 0.83 0.91
3.1
2.8 2.5 2.0
3.1
2.8 2.5 2.3 -
围护结构部位
周边地面 地下室外墙（与土壤接触的外墙）
保温材料层热阻R[（m2· K）]
0.56 0.61
《严寒和寒冷地区居住建筑节能设计标准》JGJ26-2019
表 4.2.2-5 寒冷（B）区围护结构热工性能参数限值
围护结构部位
屋 面 外 墙 架空或外挑楼板 非采暖地下室顶板 分隔采暖与非采暖空间的隔墙 分隔采暖与非采暖空间的户门 阳台门下部门芯板
传热系数K[W/（m2· K）]
（CDD26）应按本标准附录A的规定确定。
强制性条文
《严寒和寒冷地区居住建筑节能设计标准》JGJ26-2019
4.2.2 根据建筑物所处城市的气候分区区属不同， 建筑围护结构的传热系数不应大于表4.2.2-1~表 4.2.2-5规定的限值，周边地面和地下室外墙的 保温材料层热阻不应小于表4.2.2-1~表4.2.2-5 规定的限值，寒冷（B）区外窗综合遮阳系数不 应大于表4.2.2-6规定的限值。当建筑围护结构 的热工性能参数不满足上述规定时，必须按照本 标准第4.3节的规定进行围护结构热工性能的权 衡判断。 强制性条文
1.40 1.50
《严寒和寒冷地区居住建筑节能设计标准》JGJ26-2019
表 4.2.2-2 严寒（B）区围护结构热工性能参数限值
围护结构部位
屋 面 传热系数K[W/（m2· K）] ≤3层建筑 0.25 （4~8）层建筑 0.30 ≥9层建筑 0.30
围护结构热工计算
（℃），按表4.1.1-2取值。
2.1.3 围护结构最小传热阻Ro.min的计算
围护结构冬季室外计算温度te（℃）
墙体类型 Ⅰ型
Ⅱ型
Ⅲ型
Ⅳ型
D值 长春 吉林 延吉 通化 四平
＞6.0 4.1~6.0 1.6~4.0 ≤1.5
最小传热阻——是指围护结构在规定的室外计算温 度和室内计算温度条件下，为保证围护结构内表 面不低于室内空气露点温度，从而避免结露，同 时避免人体与内表面之间辐射换热过多，而引起 的不舒适感所必需的传热阻。
2.1.3 围护结构最小传热阻Ro.min的计算
最小传热阻计算公式为： Ro.min = (ti-te)n·Ri ［Δt］
18
-23
250 0.25 1.00 1.195 0.807 5.19
18
-26
200 0.25 0.80 0.995 0.807 4.25
Байду номын сангаас18
-26
炉渣砼空心砌块 490 0.672 0.729 0.924 0.752 6.06
18
-23
390 0.672 0.58 0.775 0.807 4.93 18
δ1 = 0.02 δ2 = 0.37 δ3 = 0.02 δ4 = 0.06 λ1 = 0.87 λ2 = 0.81 λ3 = 0.93 λ4 = 0.042×1.2 = 0.05
Ro = Ri + R1+ R2 + R3 + R4 + Re
= 0.11+ 0.02 + 0.37+ 0.02 + 0.06 + 0.04 0.87 0.81 0.93 0.05

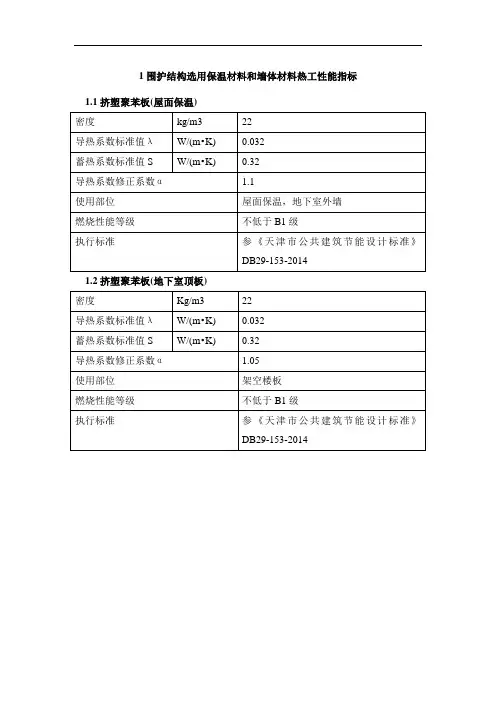

围护结构选用保温材料和墙体材料热工性能指标
1.20
使用部位
屋面保温
外墙
燃烧性能等级
不低于A级
执行标准
参《天津市岩棉外墙外保温系统应用技术规程》DB/T29-217-2013
《建筑材料及制品燃烧性能分级》
1.4
密度
Kg/m3
100
导热系数标准值λ
W/(m•K)
0.048
蓄热系数标准值S
W/(m•K)
0.75
导热系数修正系数α
1.20
使用部位
参《天津市公共建筑节能设计标准》DB29-153-2014
1.6
密度
Kg/m3
18
导热系数标准值λ
W/(m•K)
0.033
蓄热系数标准值S
W/(m•K)
0.36
导热系数修正系数α
1.05
使用部位
外墙
燃烧性能等级
难燃B1
执行标准
参《天津市泡沫塑料板薄抹灰外墙外保温系统应用技术规范》DB/T29-227-2014
1.7
密度
Kg/m3
100
导热系数标准值λ
W/(m•K)
0.044
蓄热系数标准值S
W/(m•K)
5.28
导热系数修正系数α
1.15
使用部位
地下室顶板
燃烧性能等级
不低于A级
执行标准
参《天津市矿物棉喷涂保温应用技术规程》DB/T29-234-2015
外墙
燃烧性能等级
不低于A级
执行标准
参《天津市岩棉外墙外保温系统应用技术规程》DB/T29-217-2013
《建筑材料及制品燃烧性能分级》
1.5
密度
Kg/m3
建筑围护结构热工名词和公式总结
材料畜 热系数 热隋性 指标
S
W/(㎡· K)
D
建筑围护结构热工计算—常用名词
名词κ 露点温度 符 号 单位 ℃ 名词解释 在大气压力一定、含湿量不变的情况下，未饱和 的空气因冷却而达到饱和状态时的温度 特指围护结构表面温度低于附近空气露点温度 时，表面出现冷凝水的现象。 Pa Pa % 在一定温度下湿空气中水蒸气部分所产生的压力。 空气中水蒸气呈饱和状态时，水蒸气部分所产生 的压力 空气中实际的水蒸气分压力与同一温度下饱和水 蒸气分压力的百分比。 Φ=Pa/Ps×100% 围护结构中含金属、钢筋混凝土或混凝土梁、柱、 肋等部位在室内外温差作用下，形成传热密集， 内表面温度较低的部位。
建筑围护结构热工计算 常用名词和主要公式
建筑围护结构热工计算—常用名词
名词 热阻 传热阻 传热 系数 导热 系数 内表面 换热系 数 内表面 换热阻 符号 R Ro K λ αi 单位 ㎡K/W ㎡K/W W/㎡K W/m·K W/㎡·K 名词解释 表征围护结构本身或其中某层材料阻抗传热能力的 物理量。 （也称总热阻）即表征结构（包括两侧空气边界层） 阻抗传热能力的物理量。Ro=Ri+R+Re 在稳态条件下，围护结构两侧温差为1℃，1h内通 过1㎡面积传递的热量。为传热阻的倒数。K=1/Ro 在稳态条件下，1m厚的物体两侧温差为1℃，1h 内通过1㎡面积传递的热量。 围护结构内表面与室内空气温差为1℃，1h内通过 1㎡面积传递的热量。 内表面换热系数的倒数。Re=1/α
αe
组合壁的热阻
⎡ ⎤ ⎢ ⎥ F0 − ( Ri + Re )⎥ϕ R=⎢ ⎢ F1 + F2 + L + Fn ⎥ ⎢ R0,1 R0, 2 ⎥ R0,n ⎣ ⎦
附录B围护结构热工性能指标
≤0.64 ≤0.56 ≤0.48
0.45<RWW≤0.6 0.20/0.20
0.40<RWW≤0.45
—
—
—
—
—
—
—
—
—
—
—
—
—
—
≤0.32
≤0.40
性能提高幅度 达到 5% 达到 10% 达到 20%
围护结构部位
表 B-3 甲类公共建筑围护结构热工性能要求
传热系数 K[W/（m2•K）]
夏热冬冷地区，温和 A 区
夏热冬冷地区
夏热冬暖地区
无要求
无要求
无要求
无要求
≤0.49
≤0.46
≤0.33
≤0.29
无要求
无要求
无要求
无要求
≤0.47
≤0.43
≤0.32
≤0.27
无要求
无要求
无要求
无要求
≤0.42
≤0.38
≤0.28
≤0.24
屋面 外墙（包括非透明幕墙） 单一立面外窗（包括透光幕墙） 屋顶透明部分（屋顶透光部分面积≤20%）
表 B-4 乙类公共建筑围护结构热工性能要求
传热系数 K[W/（m2•K）] 夏热冬冷地区 ≤0.67 ≤0.95
≤2.9
≤0.63 ≤0.90
≤2.7
≤0.56 ≤0.80
≤2.4
太阳得热系数 SHGC（东、南西向/北向）
≤0.27
无要求
无要求
无要求 ≤0.40/0.47 ≤0.32/0.40 ≤0.32/0.36 ≤0.23/0.32 ≤0.22/0.27
-/≤0.27
无要求
无要求
居住建筑围护结构基本参数及热工指标汇总表
窗
墙
比
东
≤3.0
0.02
塑钢中空
（6+12A+6）玻璃窗
南
≤5.0
0.22
西
≤3.0
0.18
北
≤0.45
平均窗墙比cm
≤0.45
4
天窗
天窗与屋顶的面积比
≤4%
无天窗
传热系数K（w/m2k）
≤4.0
遮阳系数SC
≤0.5
5
外窗
（含阳台）
透明部分
综
合
遮
阳
系
列
数
SW
平均窗墙比CM
外墙（P≤0.8）
无遮阳设计
居住建筑围护结构基本参数及热工指标汇总表
序号
单位
参数
规定指标
设计指标
节能措施简述
1
屋顶
传热系数K（W/M2K）
K≤1.0，D≥3.0
0.82
40厚挤塑板
热惰性指标D
3.10
2
外墙
平均传热系数KM
K≤1.0，D≥2.5
0.92
200厚加气砼墙
30厚挤塑聚苯板
平均热惰性指标DM
3.32
3
窗墙面积比
各
朝
向
Cm≤0.25
0.25＜Cm≤0≤0.40
0.40＜Cm≤0.45
可开启面积
28%房间墙面面积，或≥窗面积
28%
气密性q2
(m3/m.h)
所有层
设计总能耗指标与围护结构热工设计 甲类建筑围护结构热工性能指标
设计总能耗指标与围护结构热工设计甲类建筑围护结构热工性能指标3．3设计总能耗指标与围护结构热工设计3．3．1甲类建筑年度单位建筑面积供暖、空调和照明设计总能耗指标必须符合表3．3．1的规定。
表3．3．1各类建筑年度单位建筑面积供暖、空调和照明设计总能耗指标(kWh／m2·a)注：1其它类建筑为除上述五类建筑之外的建筑，例如文化、体育、交通、广播电影电视建筑等；2包含多种类型的综合类建筑能耗指标按面积加权平均的方法计算；3设计总能耗指标不包含建筑地下室的能耗；4设计总能耗指标计算应由建筑、暖通、电气专业分别提供计算参数，由工程设计主持人(项目负责人)统一协调。
按照本标准附录A进行计算，满足指标要求。
3．3．2甲类建筑的围护结构热工性能应符合表3．3．2的规定。
表3．3．2甲类建筑围护结构热工性能指标3．3．3乙类建筑物的围护结构的热工性能应符合表3．3．3的规定。
表3．3．3乙类建筑围护结构热工性能指标3．3．4建筑物的局部围护结构热工性能指标应符合表3．3．4的规定。
表3．3．4建筑局部围护结构热工性能指标注：1周边地面系指室外地坪以上距外墙内表面2m以内的地面；2地面热阻仅为保温材料层的热阻；3地下室外墙和顶板热阻系指土壤以内各层保温材料的热阻之和；4变形缝内沿周边应填低密度保温材料，且填充深度不小于300mm。
3．3．5地下室、半地下室的围护结构应符合下列规定：1与土壤接触的地下室、半地下室外墙保温层应与室外地坪以上外墙保温层衔接；2与室外空气接触的供暖空调地下室、半地下室(包括下沉式广场、有透光顶的步行街等)围护结构的热工性能指标应符合本标准表3．3．2、表3．3．3、表3．3．4的规定。
3．3．6建筑围护结构的传热系数计算应符合下列规定：1屋面、外墙、底面接触室外空气的架空或外挑楼板的传热系数为包括结构性热桥在内的平均值，平均传热系数的计算应符合本标准附录B的规定；2外窗(包括透光幕墙)的传热系数应按现行行业标准《建筑门窗玻璃幕墙热工计算规程》JGJ／T151的规定计算。
各气候分区围护结构热工性能参数
常用围护结构热工指标(第二版)
建筑节能设计注意事项一、设计依据1．公共建筑执行《公共建筑节能设计标准》GB 50189-2005。
2．西安地区居住建筑（包括住宅，宿舍，公寓，托幼等）执行《西安市居住建筑节能设计标准》DBJ 61-44-2007。
3．陕西省其它地区居住建筑执行《民用建筑节能设计标准，陕西省实施细则》陕DBJ24-8-97。
4．陕西省外采暖居住建筑执行《民用建筑节能设计标准》JGJ26-95。
二、建筑围护结构保温常用做法及热工性能指标1．屋面保温常用做法及热工性能指标2．外墙保温常用做法及热工性能指标外墙保温选用说明：1.表中传热系数均为主体断面的传热系数，而节能标准中的指标一般是指平均传热系数（Km），选用时应乘一个修正系数。
2.公共建筑外墙外保温时，修正系数为1，可直接选用。
如体形系数≤0.3，外墙用200厚加气混凝土砌块，外贴发泡聚苯板EPS，可直接查得保温层厚度为25，K=0.59。
3.公共建筑外墙内保温时，砖混结构的修正系数为1.15，剪力墙结构的修正系数为1.25，框架结构的修正系数为1.3。
如体形系数≤0.3，外墙用240厚多孔砖的框架建筑，内贴挤塑聚苯板XPS，经过反算，可查得保温层厚度为50，Km=0.46*1.3=0.60。
4.单身宿舍无阳台时，外墙外保温修正系数取1，可直接选用。
如西安市某5层的砖混宿舍，外贴发泡聚苯板EPS，可直接查得保温层厚度为45，K=0.60。
5.住宅建筑一般有阳台等热桥，外墙外保温时建议取修正系数1.05，如西安市某高层住宅，剪力墙结构，外贴发泡聚苯板EPS，经过反算，可查得保温层厚度为55，Km=0.66*1.05=0.69。
6.西安地区居住建筑采用外墙内保温时，传热系数可直接查选，如西安市某高层住宅，剪力墙结构，内贴挤塑聚苯板XPS，可查得保温层厚度为85，K=0.35。
7.飘窗建议按钢筋混凝土外墙选用。
3．接触室外空气的楼板保温常用做法及热工性能指标4．不采暖空间上部楼板保温常用做法及热工性能指标5．采暖与不采暖房间之间的内墙保温常用做法及热工性能指标见西安市节能标准第33页。
围护结构热工性能计算-防结露
防结露计算 二层观众 休息平台 维护结构 部位 外墙 屋面 屋顶天窗 外窗 室外采暖 计算温度 tw ℃ -12.0 -12.0 -12.0 -12.0 室内设计 温度 tn ℃ 16 16 16 16 室内相对 湿度 Ф % 50% 50% 50% 50% 室内露点 温度 td ℃ 5.6 5.6 5.6 5.6 围护结构 传热系数 K W/(m2)℃ 0.35 0.42 2.20 2.20 内表面换 热系数 α W/m2K 8.7 8.7 8.7 8.7 内表面温 内表面温 度 度-室内露 点温度 tnd ℃ 14.9 14.6 8.9 8.9 ℃ 9.3 9.0 3.3 3.3
防结露计算 游泳池维 护结构部 位 外墙 屋面 屋顶天窗 外窗 室外采暖 计算温度 tw ℃ -12.0 -12.0 -12.0 -12.0 室内设计 温度 tn ℃ 28 28 28 28 室内相对 湿度 Ф % 70% 70% 70% 70% 室内露点 温度 td ℃ 22 22 22 22 围护结构 传热系数 K W/(m2)℃ 0.35 0.42 2.20 2.20 内表面换 热系数 α W/m2K 8.7 8.7 8.7 8.7 内表面温 内表面温 度 度-室内露 点温度 tnd ℃ 26.4 26.1 17.9 17.9 ℃ 4.4 4.1 -4.1 -4.1
防结露计算 游泳池维 护结构部 位 外墙 屋面 屋顶天窗 外窗 室外采暖 计算温度 tw ℃ -12.0 0.0 -12.0 -12.0 室内设计 温度 tn ℃ 28 28 28 28 室内相对 湿度 Ф % 70% 70% 70% 70% 室内露点 温度 td ℃ 22 22 22 22 围护结构 传热系数 K W/(m2)℃ 0.35 0.81 2.20 2.20 内表面换 热系数 α W/m2K 8.7 8.7 8.7 8.7 内表面温 内表面温 度 度-室内露 点温度 tnd ℃ 26.4 25.4 17.9 17.9 ℃ 4.4 3.4 -4.1 -4.1
附录-围护结构保温材料选用及热工性能指标
附录 围护结构保温材料选用及热工性能指标附录A 屋面保温材料选用及热工性能参数A.0.1 屋面保温材料主要性能指标应符合表A.0.1的要求表A.0.1屋面保温材料的主要性能指标材料名称表观密度或干密度 (kg/m 3)体积吸水率 (v/v,%) 导热系数标准值 λ[W/(m ·K)]修正系数 а 导热系数计算值 λc [W/(m ·K)]真空保温板 ≤450 ≤3.0 0.008 1.4 0.011 硬泡聚氨酯（PU ） ≥35 ≤3.0 0.024 1.1 0.026 挤塑聚苯板（XPS ） ≥32 ≤1.5 0.030 1.2 0.036 模塑聚苯板（EPS ）≥20 ≤4.0 0.041 1.3 0.053 泡沫玻璃板 ≥150 ≤0.5 0.062 1.2 0.074 发泡水泥板≤250≤10.00.0651.20.078注：本表中挤塑聚苯板、模塑聚苯板等性能参数取自国家标准《屋面工程技术规范》GB50345-2012附录B 表B.2.1A.0.2 正置式屋面的保温材料、厚度及热工性能按表A.0.2-1、表A.0.2-2确定构造示意图构造层次导热系数[W/m ·K] 1）细石钢筋混凝土 40mm λ=1.740 2）隔离层+防水层 — 3）水泥砂浆找平层 20mm λ=0.930 4）保温层（d 厚）（见下表）（见表A.0.1） 5）水泥砂浆找平层 20mmλ=0.930 6）轻骨料混凝土找坡层最薄处30mm λ=0.300 7）钢筋混凝土屋面板 120mmλ=1.740保温材料 设计厚度（mm ）传热系数 [W/(m 2·K)]传热系数规定限值真空保温板 13 0.66 K ≤0.8 [W/(m 2·K)]硬泡聚氨酯（PU ） 25 0.77 挤塑聚苯板（XPS ） 35 0.76 模塑聚苯板（EPS ）50 0.78 泡沫玻璃板 70 0.77 发泡水泥板750.76构造做法见《屋面工程技术规程》GB50345-2012表3.0.2构造示意图构造层次导热系数[W/m ·K]1）瓦、挂瓦条、顺水条 — 2）细石钢筋混凝土 40mm λ=1.740 3）隔离层+防水层 — 4）水泥砂浆找平层 20mmλ=0.930 5）保温层（d 厚）（见下表） （见表A.0.1） 6）水泥砂浆找平层 20mm λ=0.930 7）钢筋混凝土屋面板 120mm λ=1.740保温材料 设计厚度（mm ）传热系数 [W/(m 2·K)]传热系数规定限值真空保温板 13 0.69 K ≤0.8 [W/(m 2·K)]硬泡聚氨酯（PU ） 30 0.70 挤塑聚苯板（XPS ） 35 0.80 模塑聚苯板（EPS ）55 0.76 泡沫玻璃板 75 0.77 发泡水泥板800.76构造做法见《坡屋面建筑构造(一)》09J202-1中页K4A.0.3 倒置式屋面的保温材料、厚度及热工性能按表A.0.3-1、表A.0.3-2确定构造示意图构造层次导热系数[W/m ·K] 1）细石钢筋混凝土 40mm λ=1.740 2）保温层（d 厚）（见下表） （见表A.0.1）3）隔离层+防水层— 4）水泥砂浆找平层 20mmλ=0.930 5）轻骨料混凝土找坡层最薄处30mm λ=0.300 6）钢筋混凝土屋面板 120mmλ=1.740保温材料 计算厚度（mm ） 设计厚度（mm ） 传热系数 [W/(m 2·K)]传热系数规定限值硬泡聚氨酯（PU ） 25 35 0.78 K ≤0.8 [W/(m 2·K)]挤塑聚苯板（XPS ）34 45 0.79 泡沫玻璃板70900.79构造做法见《屋面工程技术规程》GB50345-2012表3.0.2 注：倒置式屋面保温层的设计厚度按计算厚度增加25%；构造示意图构造层次导热系数[W/m·K] 1）瓦、挂瓦条、顺水条—2）细石钢筋混凝土 40mm λ=1.740 3）保温层（d厚）（见下表）（见表A.0.1）4）隔离层+防水层—5）水泥砂浆找平层 20mm λ=0.930 6）钢筋混凝土屋面板 120mm λ=1.740保温材料计算厚度（mm）设计厚度（mm）传热系数 [W/(m2·K)] 传热系数规定限值硬泡聚氨酯（PU）28 35 0.79K≤0.8 [W/(m2·K)] 挤塑聚苯板（XPS）36 45 0.79泡沫玻璃板74 95 0.80构造做法见《坡屋面建筑构造(一)》09J202-1中页K4注：倒置式屋面保温层的设计厚度应按计算厚度增加25%；A.0.4倒置式屋面采用B1级保温材料时，应按住宅单元设置防火隔断墙，防火隔断墙为厚度不小于100 mm的不燃烧体，应从屋面板砌至高出屋面完成面不小于250mm；防火隔断墙可利用住宅单元分隔墙延伸至屋面以上，高度不小于250mm；防火隔断墙之间的屋顶面积不应大于300㎡，当屋面面积大于300㎡时，应增设一道防火隔断墙；防火隔断墙的泛水构造应符合屋面防水技术规范要求。
各气候分区围护结构热工性能参数
分隔采暖与非采暖空间的隔墙
分隔采暖与非采暖空间的户门
阳台门下部门芯板
窗墙面积比≤0.20
外窗
0.2<窗墙面积比≤0.3 0.3<窗墙面积比≤0.4
0.4<窗墙面积比≤0.45
围护结构部位
周边地面
地下室外墙（与土壤接触的外墙）
传热系数K[W/（m2·K）]
≤3层建筑 （4~8）层建筑 ≥9层建筑
0.25
0.91
0.61
-
注：周边地面和地下室外墙的保温材料层不包括土壤和混凝土地面。
2.《夏热冬冷地区居住建筑节能设计标准 》 JGJ 134-2010 节能50%标准
9
夏热冬冷地区居住建筑节能设计标准 JGJ 134-2010
4.2.1 建筑围护结构各部分的传热系数和热惰性 指标不应大于表4.0.4规定的限值。当设计建筑 的围护结构中的屋面、外墙、架空或外挑楼板、 外窗不符合表4.0.4的规定时，必须按照本标准 第5章的规定进行建筑围护结构热工性能的综合 判断。
强制性条文
《严寒和寒冷地区居住建筑节能设计标准》JGJ26-2010
4.2.2 根据建筑物所处城市的气候分区区属不同， 建筑围护结构的传热系数不应大于表4.2.2-1~表 4.2.2-5规定的限值，周边地面和地下室外墙的 保温材料层热阻不应小于表4.2.2-1~表4.2.2-5 规定的限值，寒冷（B）区外窗综合遮阳系数不 应大于表4.2.2-6规定的限值。当建筑围护结构 的热工性能参数不满足上述规定时，必须按照本 标准第4.3节的规定进行围护结构热工性能的权 衡判断。
0.4<窗墙面积比≤0.45
围护结构部位
周边地面
地下室外墙（与土壤接触的外墙）
