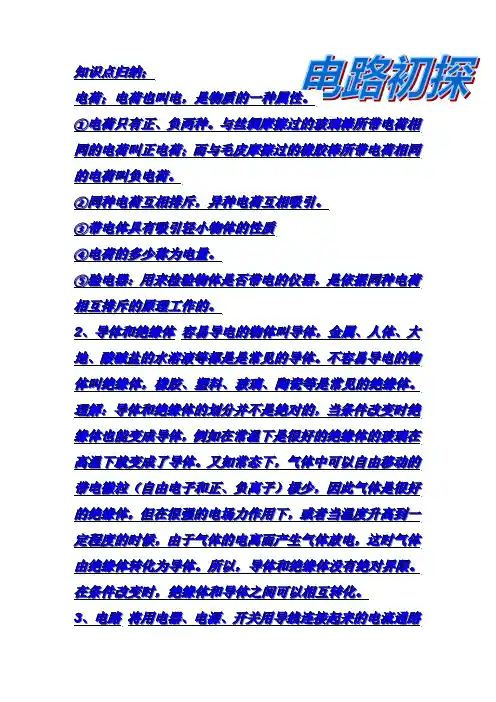

第十三章电路初探

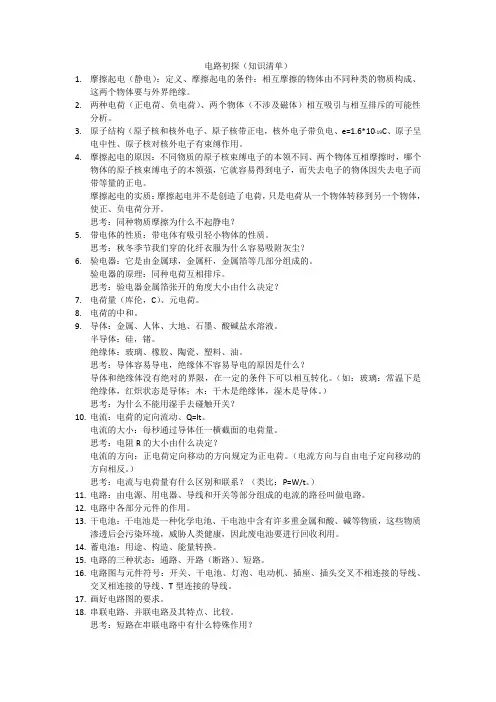

知识梳理

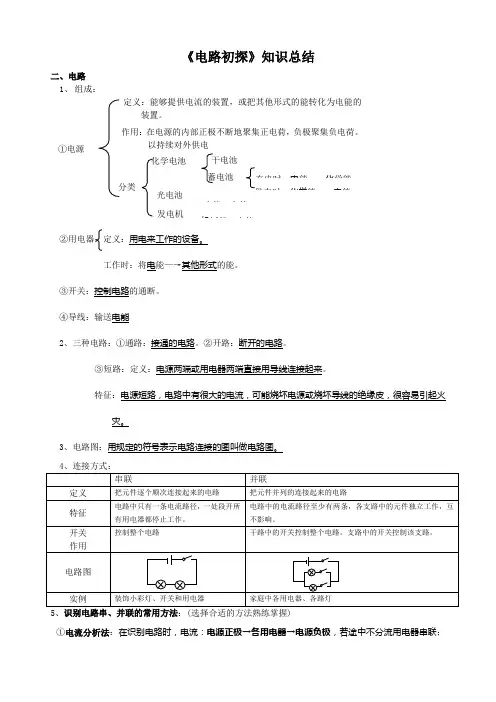

电路的组成

电路就是用导线把电源、用电器、开关等元件连接起来组成的电流路径.

A.电源是把其他形式的能转化为电能的装置,电源的作用是持续提供电压.常见的电源有直流电源和交流电源,最常用的直流电源是电池,当直流电源对用电器供电时,电源外部的电流从电源的正极通过用电器流向负极,电源内部的电流从电源的负极流向正极,电源内、外部的电流形成闭合回路.

干电池、蓄电池供电时——化学能转化为电能

光电池供电时——光能转化为电能

发电机供电时——机械能转化为电能

B.用电器的作用是利用电能进行工作,工作时把电能转化为其他形式的能.电饭煲、电水壶工作时——电能转化为内能

白炽灯工作时——电能转化为内能和光能

电动机、电风扇工作时——电能转化为机械能和内能

收音机工作时——电能转化为声能和内能

电视机工作时——电能转化为光能、声能和内能

C.导线的作用是输送电能(传输电流).

D.开关的作用是控制电流的通、断.

电路图

用电路元件符号表示电路元件实物连接的图,叫做电路图.

电路的状态

A.通路:处处相通的电路叫做通路.

B.开路(断路):在某处断开的电路叫做开路(断路).

C.短路(全短路、部分短路):

导线不经过用电器直接跟电源两极连接的电路,叫做全短路.发生全短路时,电路中的元件会被烧坏,这是不允许的.

电路中有多个用电器时,把其中一个或部分用电器的两端用一根导线直接接通,这时该用电器不工作,这种情况叫做部分短路.部分短路是允许的,有时还是必要的.

电路的连接方式

A.串联

把用电器逐个顺次连接起来的电路,叫做串联电路.

在串联电路中,电流只有惟一的一条通路,开关控制所有的用电器.

B.并联

把用电器并列地接在电路中某两点之间的连接方式叫做并联.该两点叫做电路的分支点,从电源两极到两个分支点之间的那部分电路叫做干路,两个分支点之间的各条电路叫做支路.

在并联电路中,每条支路和干路都可构成电流的通路,干路中的开关控制所有的用电器,支路中的开关只控制该支路中的用电器.

C.混联

既有串联又有并联的电路,叫做混联电路.

不论多么复杂的电路,都是由简单的串联电路和并联电路组成的.

电流和电流表的使用

A .电流

i .物理意义

电流是表示电流强弱的物理量.电流用字母I 表示.

ii .定义

每秒通过导体任一横截面的电荷量,叫做电流.

1ii .定义式和决定式: t Q I = 说明:该公式适用于任何通电导体,应用时要注意式中的三个量必须对应着同一段时间内的同一段导体,若导体中有正、负自由电荷同时向相反方向作定向移动,则Q=Q 正+Q 负. iv .单位

在国际单位制中,电流的基本单位是安培,简称安,符号为A .1 A=1 C /s . 此外,还有毫安(mA)、微安(μA).

1 A=103 mA l mA=103 μA

B .电流表

在实验室里,常用电流表来测量电流,电流表的电路元件符号是

在使用时应先用大量程进行试触,如电流表示数在小量程范围内,再改用小量程,这样读数更为准确;在使用时必须把电流表串联在电路中,使电流从“+”接线柱流进,从“一”接线柱流出;绝不允许把电流表直接连接到电源的两极.

C 串、并联电路中电流的特点

i .在串联电路中,电流处处相等.

n I I I I ====Λ21

ii .在并联电路中,干路中的电流等于各支路中的电流之和.

n I I I I +++=Λ21

电压和电压表的使用

A .电压

i .作用

电源的作用是维持正、负极间有一定的电压,电压是使导体中的自由电荷定向移动形成电流的原因.电压用字母U 表示.

电路中要获得持续电流的充要条件是:①要有电源;②电路为通路.

ii .单位

在国际单位制中,电压的基本单位是伏特,简称伏,符号为V .

此外,还有兆伏(Mv)、千伏(kV)、毫伏(mV)、微伏(μV).

1 MV=103 kV 1 kV=103 V 1 V=103 mV 1 mV=103μV

B .电压表

在实验室里,常用电压表来测量电压,电压表的电路元件符号是

在使用时应先用大量程进行试触,如电压表的示数在小量程范围内,再改用小量程,这样读数更为准确,在使用时必须把电压表并联在电路中,使电流从“+”接线柱流进,从“一"接线柱流出.

C .电流表与电压表之比较

i .相同点

在无法估计待测量的情况下,都要先用大量程进行试触;在选定电表后使用时都要选择适当的量程,都是让电流从表的“+”接线柱流进,从表的“一”接线柱流出. Ii .不同点

在使用时,电流表应与待测电路串联,电压表应与待测电路并联;电流表不能直接接到电源两极上,电压表可以直接接到电源两极上.在简化电路时,由于电流表的内阻很小可将它看作短路,由于电压表的内阻很大可将它看作断路.

D .串联电池组的电压等于各个电池的电压之和.

n U U U U +++=Λ21

E 串、并联电路中电压的特点

i .串联电路两端的总电压等于各部分电路两端的电压之和.

n U U U U +++=Λ21

ii .并联电路中各支路两端的电压相等.

n U U U U ====Λ21
