蓝牙耳机作为一种无线音频设备,在用户体验、结构设计、功能性等方面都有一些规范要求。
下面是关于蓝牙耳机结构设计的一些规范,包括外观设计、人体工学设计以及按键设计等方面。
一、外观设计
1.设计风格:蓝牙耳机的外观设计应简洁、时尚、大方,符合现代消费者的审美需求。
2.材质选择:外壳材质应选用高强度、耐磨损、耐温变化的材料,如铝合金、不锈钢、高分子塑料等。
3.耳机体积大小:蓝牙耳机的体积应尽可能小巧轻便,便于携带和佩戴。
4.颜色选择:提供不同颜色和款式的蓝牙耳机,以满足不同用户的个性化需求。
二、人体工学设计
1.佩戴舒适性:耳机的佩戴部分应符合人体工程学设计,保证佩戴时的舒适性和稳定性。
2.重量均衡:蓝牙耳机的重量应分布均匀,避免头部负担过重,提高佩戴舒适度。
3.噪音隔离:耳机设计应考虑噪音隔离效果,采取合适的材料和结构来减少外界噪音的干扰。
4.耳机角度可调:耳机的部分应具有可调节的角度,以适应不同用户的耳朵形状和个人需求。
三、按键设计
1.按钮位置:按键应位于合适、易操作的位置,并确保不会受到误触发。
2.按钮布局:按键布局应符合人体工程学原则,避免按键之间太过接近,不易操作。
3.功能标识:按键应有明确的功能标识或图案,便于用户快速辨识和操作。
4.按键手感:按键手感应灵敏、舒适,避免使用过硬或过软的按键。
以上是关于蓝牙耳机结构设计的一些规范要求,通过符合这些规范,可以设计出外观、佩戴舒适度、操作便捷等多方面具有竞争力的蓝牙耳机产品。
同时,这些规范也能为用户提供更好的体验,提高产品的市场竞争力。
蓝牙耳机设计规范材料粗整理(清晰整齐)

(5)壳体常用材料特性(Material)⏹ABS:高流动性,便宜,适用于对强度要求不太高的部件(不直接受到冲击,不承受可靠性测试中结构耐久性测试的部件),如蓝牙耳机内部的支撑架(Camera frame,Speaker frame) 等。
还有就是普遍用在要电镀的部件上(如按钮,侧键,导航键,电镀装饰件等)。
目前常用奇美 ABS 727(电镀级),ABS 757 等。
⏹PC+ABS:流动性好,强度不错,价格适中。
适用于绝大多数的蓝牙耳机、蓝牙耳机外壳,只要结构设计比较优化,强度是有保障的。
较常用 GE CYCOLOY C1200HF,三星 HI-1001BN,Mitsubishi Iupilon MB2215R(冷熔接痕抗冲击强度高,用于 Sekito 主底,battery cover 和翻盖面)。
⏹PC:高强度,价格较高,流动性不好。
适用于对强度要求较高的外壳(如翻盖蓝牙耳机中与转轴配合的两个壳体,不带标准滑轨模块的滑盖机中有滑轨和滑道的两个壳体等,目前指定必须用 PC 材料)。
较常用 GE LEXAN EXL1414 和三星 HF-1023IM。
⏹PC+GF,目前 PC 加玻纤在蓝牙耳机壳体上的运用有增加的趋势,这种材料结合了玻纤的高模量强度高硬度高的特点,和PC 的耐冲击性特点,使得其在抗弯抗扭强度要求较高的场合得到运用,但是其耐疲劳冲击强度(如翻盖测试)比 PC 差(由于添加了玻纤的缘故)。
比较常用的有三菱Mitsubishi GS2010MPM PC+10GF(10%GF)。
价高。
⏹PPA+GF,尼龙加玻纤(PPA+60%长纤),GE Verton系列的PDX-U-03320。
模量是PC+ABS的,但是抗冲击性比PC+ABS差。
这种材料刚性极好,某些场合可以替代金属,可喷涂,表面光滑外观好,不翘曲不飞边。
多用于超薄结构上,如 LG-KV5900 滑盖机主面。
价高。
⏹PC+PET,GE 的 Xylex,透明,这是 GE 新开发的材料。
蓝牙耳机执行标准

蓝牙耳机执行标准蓝牙耳机是一种无线音频设备,它通过蓝牙技术与手机、平板电脑或其他音频源设备进行连接,为用户提供便利的音频体验。
为了确保蓝牙耳机的质量和性能,制定了一系列的执行标准,以规范蓝牙耳机的生产和销售。
本文将介绍蓝牙耳机的执行标准,以及标准对蓝牙耳机的要求。
首先,蓝牙耳机的执行标准包括对其外观设计、尺寸、重量、材料等方面的要求。
蓝牙耳机应具有合理的外观设计,符合人体工程学原理,佩戴舒适,不易造成耳朵不适或疲劳。
同时,蓝牙耳机的尺寸和重量应该适中,便于携带和佩戴,不会给用户带来不便。
材料方面,蓝牙耳机应选用环保材料,符合相关的环保标准和法规要求。
其次,蓝牙耳机的执行标准还包括对其连接稳定性、音质表现、电池续航等方面的要求。
蓝牙耳机在与音频源设备连接时,应保持稳定的连接,不易出现断连或信号不稳定的情况。
在音质表现方面,蓝牙耳机应具有清晰、自然的音质,不应出现杂音、断音等问题。
另外,蓝牙耳机的电池续航也是执行标准关注的重点,蓝牙耳机应具有较长的续航时间,满足用户长时间使用的需求。
此外,蓝牙耳机的执行标准还对其功能和安全性进行了规定。
蓝牙耳机应具有基本的音频播放、通话功能,同时还可以根据市场需求增加一些特色功能,如降噪、智能语音助手等。
在安全性方面,蓝牙耳机应符合相关的安全标准,不会对用户的健康造成危害,如过度辐射、化学物质超标等问题。
总的来说,蓝牙耳机的执行标准涵盖了外观设计、连接稳定性、音质表现、电池续航、功能和安全性等多个方面,这些标准的制定旨在保障蓝牙耳机的质量和性能,为用户提供优质的音频体验。
制造商在生产蓝牙耳机时,应严格按照执行标准的要求进行生产,确保产品的质量和性能达到标准规定的要求。
同时,消费者在购买蓝牙耳机时,也应选择符合执行标准的产品,以确保产品的质量和使用体验。
希望通过执行标准的规范,能够推动蓝牙耳机行业的健康发展,为用户带来更好的产品和服务。
蓝牙耳机结构设计规范

要求不太高的耳机的上下壳体及带有卡扣的零件常选用PC/ABS做为原材料,材料厂商为:
(3)排气:PA树脂的溢边值在0.03左右,所以排气孔,槽应控制在0.025mm以下
(4)模具温度:一般制品壁厚大于5mm应采取加热控温方式,对于具有一定柔软性,壁厚小于5mm的制品一般用冷却水控温的
德国拜耳:T45、T65、T85、FR2000、FR2010、FR3000、FR110 、FR3005。
1.1.4PMMA聚甲基丙烯酸酯(又叫亚克力或有机玻璃 )
属于工程塑料,有极好的透光性,在光的加速老化240小时后仍可透过92%的太阳光,室外十年仍有89%,紫外线达78.5%。机械强度较高,有一定的耐寒性,耐腐蚀,绝缘性能良好,尺寸稳定,易于注塑成型,价格比PC便宜,但质较脆,易熔于有机溶剂,表面硬度不够,易擦毛,使用时表面通常要UV加硬。
1.2-2
1-1.6
树脂品种
尼龙66
增强尼龙66
尼龙6/9
尼龙610
增强尼龙610
收缩率%
1.5-2
0.2-0.8
1-1.5
1.2-1.8
0.4-0.7
树脂品种
PA612
PA6/66
PA1010
增强PA1010
透明PA
收缩率%
1.0-1.1
0.6-1.5
1-2.3
0.3-0.5
0.5
2.成型设备:设备生产螺杆头子应配有止回环;头子一般应是字自锁式喷嘴
蓝牙耳机设计

为了快速设计出能给最终用户带来愉悦体验的蓝牙耳机产品,就需要考虑蓝牙芯片、蓝牙协议栈与耳机配置软件、软硬件开发套件、参考设计、互操作性测试和本地技术支持等多种因素,本文对这些设计考虑因素进行了讨论和分析。
蓝牙耳机由于使用方便,目前市场需求量很大,特别是在法律上严厉禁止驾车时使用手机的国家。
由于蓝牙耳机真正独立于电话,因此手机用户可享受多家不同厂商提供的诸如内置相机与PDA功能等最新手机功能而不必每次都更换耳机。
巨大的市场需求推动最终用户市场呈多样化。
目前耳机市场已划分成低端、中端和高端三种,这使蓝牙耳机提供商能够选择自己的目标市场,以便既能提供更多使自己产品不同于竞争产品的特性,也可选择向低端、低成本以及大批量的市场进军。
便于使用、成本低廉的低端单声道耳机目前仍非常流行,这些耳机亦可与新手机进行捆绑销售。
中档耳机对那些具有丰富蓝牙使用经验的老手更具吸引力,他们通常想要更多功能,比如消噪、LCD屏幕、来电震动及语音识别等。
针对这种应用的耳机本身更像一部迷你电话。
对品牌耳机厂商来说,声音质量与话音清晰度非常重要。

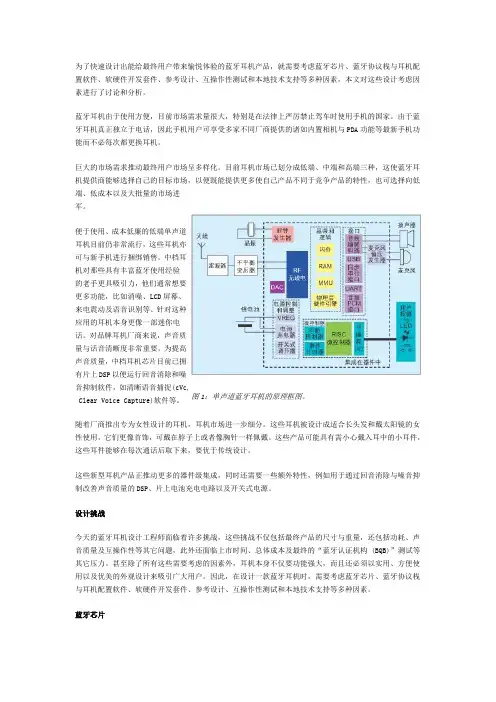

为提高声音质量,中档耳机芯片目前已拥有片上DSP以便运行回音消除和噪音抑制软件,如清晰语音捕捉(cVc,图1:单声道蓝牙耳机的原理框图。
Clear Voice Capture)软件等。
随着厂商推出专为女性设计的耳机,耳机市场进一步细分。
这些耳机被设计成适合长头发和戴太阳镜的女性使用,它们更像首饰,可戴在脖子上或者像胸针一样佩戴。
这些产品可能具有需小心戴入耳中的小耳件,这些耳件能够在每次通话后取下来,要优于传统设计。
这些新型耳机产品正推动更多的器件级集成,同时还需要一些额外特性,例如用于通过回音消除与噪音抑制改善声音质量的DSP、片上电池充电电路以及开关式电源。
设计挑战今天的蓝牙耳机设计工程师面临着许多挑战,这些挑战不仅包括最终产品的尺寸与重量,还包括功耗、声音质量及互操作性等其它问题,此外还面临上市时间、总体成本及最终的“蓝牙认证机构(BQB)”测试等其它压力。
《无线降噪耳机技术要求》

ICS XXXX团体标准T/SZTY 0001 —2020无线降噪耳机标准(征求意见稿)Wireless Noise Cancelling EarphonesT/SZTY 0001 —2020目次前言 (II)1范围 (1)2规范性引用文件 (1)3术语和定义 (1)4缩略语 (2)5技术要求 (2)5.1外观及机械质量 (2)5.2常规功能与性能 (2)5.3听音检验 (2)5.4电声性能 (2)5.5无线射频 (3)5.6静电放电抗扰度 (3)5.7声压要求 (3)5.8环境及可靠性试验 (3)5.9有害物质 (4)6试验方法 (4)6.1测试条件 (4)6.2外表及机械质量 (4)6.3常规性能测试 (4)6.4音质检验 (4)6.5无线射频测试 (4)6.6电声性能检验 (4)6.7静电放电抗扰度 (5)6.8声压测试 (5)6.9环境及可靠性试验 (5)6.10有害物质 (7)7检验规则 (7)7.1定型检验 (8)7.2交收检验 (8)7.3例行检验 (9)8产品标识、包装、运输及贮存 (9)IT/SZTY 0001 — 2020前言目前国内市场上的无线降噪耳机,没有相应的国家标准或行业标准,为保证产品质量的一致性和规范性,特制定本团体标准。
本标准按照 GB/T 1.1-2009的规则起草。
本标准由 XXXXXXXX提出。
本标准起草单位:XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX本标准主要起草人:XXX。
本标准首次发布2019年 XX月 XX日。
IIT/SZTY 0001 —2020无线降噪耳机1范围本标准规定了无线降噪耳机的技术要求和测量方法、环境要求和可靠性试验方法、验收规则、标志、包装、运输和储存要求等。
本标准适用于无线降噪耳机。
2规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件,仅所注日期的版本适用于本文件。
凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
蓝牙耳机构架设计规范

精心整理目录第一章综述 ............................................................................................................................................. 错误!未指定书签。
第二章公司产品简介 ............................................................................................................................. 错误!未指定书签。
第三章结构设计规范——材料篇 ......................................................................................................... 错误!未指定书签。
第四章结构设计规范——设计篇 ......................................................................................................... 错误!未指定书签。
第一节上下面壳的设计规范 ............................................................................................................. 错误!未指定书签。
第二节按键的设计 ............................................................................................................................. 错误!未指定书签。
蓝牙耳机设计方案

蓝牙耳机设计方案概述蓝牙耳机是一种无线音频设备,通过蓝牙技术将音频信号传输到用户的耳朵中,为用户提供便携、无线的音乐和通话体验。
本文档将介绍蓝牙耳机设计方案的关键要素和设计考虑。
功能要求蓝牙耳机的功能要求通常包括以下几个方面:1.音频传输:蓝牙耳机需要能够无线传输高质量的音频信号到用户的耳朵中。
为了提供更好的音质体验,通常需要支持高保真音频编解码器,如aptX、AAC等。
2.通话功能:蓝牙耳机通常还需要集成麦克风和通话控制按钮,以便用户可以通过耳机进行通话操作。
3.蓝牙连接:蓝牙耳机需要支持与手机或其他音频源设备进行蓝牙连接,并确保稳定的无线传输。
4.电池寿命:蓝牙耳机的电池寿命很重要,用户通常希望能够长时间使用而不需要频繁充电。
因此,需要考虑如何降低功耗,延长电池寿命。
5.舒适度与便携性:蓝牙耳机需要舒适地戴在耳朵上,并提供便携性,方便用户在不同场景中使用。
硬件设计蓝牙模块蓝牙耳机的核心是蓝牙模块,它负责与其他设备进行蓝牙通信。
选择合适的蓝牙模块对于蓝牙耳机的性能至关重要。
应优先考虑以下因素:•版本:选择符合要求的蓝牙版本,如蓝牙5.0,以获得更快的传输速度和更稳定的连接。
•兼容性:确保蓝牙模块能够与各种音频源设备兼容,如手机、电脑等。
•功耗:选择低功耗的蓝牙模块,以延长电池寿命。
音频编解码器蓝牙耳机的音频质量直接受到音频编解码器的影响。
为了提供高质量的音乐和通话体验,可以选择支持高保真编解码器的芯片组。
常见的音频编解码器包括aptX、AAC、SBC等。
麦克风与通话控制蓝牙耳机需要集成麦克风和通话控制按钮,以便用户可以通过耳机进行通话操作。
麦克风应具备良好的噪音抑制性能,以确保通话质量。
通话控制按钮可以实现接听/挂断电话、调节音量等功能。
电池与充电管理蓝牙耳机需要集成电池,并提供充电管理功能。
电池容量和充电时间是电池设计中需要考虑的重要因素。
为了延长电池寿命,可以采取降低功耗的措施,如在不使用时自动关闭蓝牙连接。
蓝牙耳机设计规范材料粗整理

蓝牙耳机设计规范材料粗整理随着智能手机的普及和无线技术的发展,蓝牙耳机正逐渐成为大众消费电子市场的关注焦点。
为了确保用户体验和产品质量,制定蓝牙耳机设计规范是必不可少的。
下面是蓝牙耳机设计规范的一些重要要素。
1.外观设计:蓝牙耳机的外观设计应注重人体工学原理,符合人耳的结构和曲线,并提供舒适的佩戴感。
同时,外观设计也应考虑时尚性和独特性,以吸引消费者的眼球。
2.功能设计:蓝牙耳机除了基本的音频播放功能外,还应提供一些高级功能,如通话、降噪、智能语音助手等。
这些功能的设计应考虑用户的实际需求,简化操作流程,并提供良好的用户界面。
3.蓝牙连接:蓝牙连接是蓝牙耳机的核心功能,它应具备稳定的连接性能和快速的连接速度。
此外,蓝牙耳机还应支持多设备连接,以满足用户对于多设备切换的需求。
4.音频质量:蓝牙耳机的音频质量对于用户体验至关重要。
它应提供高保真度的音质,清晰的音频输出,以及低延迟的传输速度。
此外,蓝牙耳机还应支持音效调节和均衡器设置,以满足不同用户的需求。
5.电池寿命:作为一种无线设备,蓝牙耳机的电池寿命是用户关注的重点。
它应提供足够长时间的使用时间,以满足用户的日常使用需求。
同时,蓝牙耳机的充电功能也应快速和便捷,以减少用户的等待时间。
6.耳机控制:蓝牙耳机的控制系统应设计简单易用,方便用户进行操作。
例如,音量调节、播放/暂停、跳过曲目等功能应具备直观的控制方式,以提高用户的交互体验。
7.耐用性设计:蓝牙耳机作为便携设备,其耐用性也是用户关注的重点。
耳机的设计应考虑到日常使用中的防水、防汗和耐摔等特性,以增加产品的寿命。
8.兼容性:蓝牙耳机应兼容各种不同品牌和型号的智能手机和其他蓝牙设备。
这将使用户可以在不同的设备上使用同一副耳机,提高其便利性和灵活性。
9.安全性:蓝牙耳机作为一种无线设备,也需要考虑到安全性问题。
它应具备防止干扰、防止窃听和保护用户隐私的功能,以确保用户的使用安全。
综上所述,蓝牙耳机设计规范涵盖了外观设计、功能设计、蓝牙连接、音频质量、电池寿命、耳机控制、耐用性设计、兼容性和安全性等要素。
蓝牙耳机测试规范书资料

蓝牙耳机实验项目,实验方法及实验条件?一、测试目的为保证公司所生产的蓝牙耳机质量及新开发产品性能,确保设计能满足合同和顾客的要求,达到或超过国家规定的技术要求,新产品按照此测试规范书来执行。
二、测试范围本批次试产的蓝牙耳机。
1.线材则必须2.?3.?不能因晃动有声响,手感良好;?4.?丝印型号及功能标志?耳机必须有厂家丝印,丝印字迹应清晰、正确、无错印、漏印,丝印中不包含Blue?tooth;并且耳机表面各功能键标识需清晰,正确。
?5.?拆分?耳机内电芯需要做防护(如加贴高温胶纸),防止耳机电路板及外壳划伤电芯;?耳机线与电路板焊接需牢靠。
?6.?耳机本身音质?测试Mp3及短距离通话,感觉声音清晰,无杂音;音量最大时应无嘶哑、杂音、异音。
功能测试?7.?1)2)3)4)5)8.检查各项功能时,注意蓝牙通话时双方都应无回音、交流音和杂音,对着MIC处大声说话,双方都应无回音。
?9.?待机测试?根据实际电芯容量与待机电流,测试结果必须大于厂家提供的待机实际值。
?10.?充电测试?根据耳机实际充电电流及电芯容量测试充电时间?可靠性测试测试前确认测试样品外观与功能完好。
11.?壳体附着力试验测试?在被测物表面用刻刀划100个面积为一平方毫米的格子(当壳体面积不够划100格时,可适当减少,但不低于12.?耐磨仪,13.?耐磨仪,14.?痕迹。
?15.?99.5%、压力标准500gf,1?秒钟来回一次,擦拭次数50次。
?16.?盐雾试验?将产品放到盐雾实验箱35℃(5%的NaCL溶液)里进行24小时盐雾实验。
测试完成后将产品置于正常条件下进行功能与外观检查,产品应无生锈、氧化,各功能正常为合格。
18.?跌落试验?试验高度1M,跌落到混凝土地面上,以6个不同的方向进行跌落试验12次。
测试完成后将产品置于正常条件下进行功能与外观检查,试验后要求不能有器件脱落及器件损坏和功能异常?19.?高温试验?将耳机不包装在试验温度为60℃±2℃中贮存8h,测试完成后将产品置于常温2小时之后进行功能与外观测试。
耳机产品设计经验

影音事業処
Page 22
3. 出聲孔作用
(1)出聲。 (2)出聲孔面積影響高頻截止頻率、中低頻的 靈敏度。 (3)出聲孔面積一般在揚聲器振動面積的5%-15% 之間,過大可導致高頻燥音過多,過小可能 導致聲音變小。
影音事業処
Page 23
3. 出聲孔設計
(1)儘量不要開在正中,這樣高頻較多,聲音做不大,並且 伴隨高頻燥聲。 (2)開孔面積也不能太大,因為揚聲器本身的原因和後腔因 素,高音會顯得比較尖銳,聽起來聲音刺耳。 (3)出聲孔過渡要平滑,這樣聲音不會刺耳。 (4)出聲孔圓孔徑、方形孔孔距不得小於1mm,太小不利於 發聲,並且聲音小還細,沒有厚度。
影音事業処
Page 9
10. 咪杆:
(1)注意转动的结构设计,简单的设计一般采用在耳机壳的 里边用1pc介子螺丝加1pc PVC衬垫,螺丝锁紧转轴即可, 复杂一些的设计会采用啮合设计外加弹片或弹弓。 (2)咪杆如果是刚性塑胶结构,那么要注意咪杆的强度,否 则在使用过程中容易折断或掉在地上摔断. (3)咪头尽量与耳壳喇叭空间隔开,最好密封,防止咪叫、 回音等不良;
影音事業処
Page 19
2. Mic音腔的設計要求:
(1)麥克風收音孔要求通暢,無堵塞; (2)麥克風除收聲孔外其餘部分要求密封減小Echo; (3)對於異型麥克風的收聲通道(導聲管)設計, 具體要求如下:
a.MIC收聲孔直徑D 0.8mm-1.1mm b.聲道(導聲管)長度L< 8mm c.儘量保證Mic膠套內腔體體積V儘量小(以避免共振 的形成)。
影音事業処
Page 24
3. 出聲孔設計
(5)出聲孔:不能均勻分佈在整個面上,會使出聲孔面積 過大,高音顯得比較尖,燥。 (6)出聲孔孔徑在0.8mm-1.5mm之內,推薦1.0mm。 (7)出聲孔面積只有占到揚聲器振動面積10%左右的時候, 聲音音量、音質都能做好。 (8)在出聲孔不能小於0.5mm,太小對出聲不利,聲音渾濁 尖燥,出聲孔過多會使聲音不耐聽,高音破音,尖銳, 讓人感覺是燥音。
蓝牙耳机设计规范材料粗整理

蓝牙耳机设计规范材料粗整理
文档要求使用最新规范
一、蓝牙耳机的设计基本要求
1、设备的结构设计:蓝牙耳机设备的结构设计以满足人体工程学设
计为原则,主要围绕耳机的重量,面积尺寸,耳机的外形设计,耳机的接
口布置和耳机材质设计。
2、软件设计:蓝牙耳机主要包括了固件,APP,PC软件和一些其他
的软件程序。
固件要求能够满足使用过程中的数据传输,电池管理,设备
管理,系统管理等功能。
APP需要简单明了,操作便捷,让用户可以轻松
控制蓝牙耳机。
PC软件主要提供该蓝牙耳机的参数设置,将该蓝牙耳机
连接到其他设备,以及读取蓝牙耳机中的数据信息,实现对蓝牙耳机进行
诊断功能等。
3、信号处理:蓝牙耳机的信号处理要求需要整合有效的蓝牙协议栈,克服蓝牙连接的延迟,实现高速数据带宽,并且需要解决蓝牙连接中的距
离和障碍物问题,以延长蓝牙连接的距离。
4、电源管理:蓝牙耳机要求有良好的电源管理规范,主要是可替换
的电池,电池寿命要求至少在8小时以上,另外要求还要支持外部直流电
源的直接供电,以方便用户长期使用。
蓝牙耳机结构设计规范

蓝牙耳机结构设计规范蓝牙耳机作为一种无线音频设备,其结构设计必须考虑音质、舒适度、耐用性等因素。
以下是蓝牙耳机结构设计的规范:一、外观设计1.简洁大方:外形简洁大方,线条流畅,给人一种高质感。
2.人体工程学:耳机的外形与耳朵的结构相吻合,舒适度好、稳固性强。
3.声色俱佳:颜色搭配和谐,符合用户审美需求。
二、耳机组成部分1.主机:主机包括蓝牙芯片、控制电路、电池等组成,要保证其高耐用性和可靠性。
2.麦克风:麦克风的位置要合理,确保清晰的通话效果。
3.喇叭:喇叭应该选用高质量的驱动单元,以保证良好的音质。
5.显示屏幕:有一定的信息显示功能,例如蓝牙连接状态、电量显示等。
6.充电接口:充电接口的设计要方便用户充电操作,适配市场常见的充电插头。
三、可调整性设计1.头戴式:头戴式耳机应该有可调节的头带长度,以适应不同大小的头部。
2.耳塞式:耳塞式耳机应该有不同尺寸的耳塞,以适应不同耳道大小。
四、防汗设计1.耳机外壳材料:外壳材料应具有防汗功能,防止运动时的汗水侵入内部。
2.细节处理:耳机的接缝和按键部分应设计防水、防汗,以提高使用寿命。
五、可更换部件1.耳罩/耳塞:耳罩和耳塞应设计可更换,以满足用户个性化需求和提高耳机的使用寿命。
2.其他附件:如充电线、耳机线等常见易损耗部件也应设计可更换。
六、良好的音质表现1.驱动单元:选用高品质的驱动单元,保证音质的还原力。
2.噪音抑制:采用良好的噪音抑制技术,降低外界噪音的干扰。
3.声音均衡:要保证音量和频率的均衡,避免音量过大或过小,频率过高或过低。
七、耳机的兼容性1.设备兼容性:耳机应该具备与多种音频设备的连接兼容性,例如手机、平板等。
2.蓝牙协议兼容性:耳机应支持主流的蓝牙协议版本,并具有较长的蓝牙连接距离。
总结:蓝牙耳机的结构设计要注重外观设计、耳机组成部分、可调整性设计、防汗设计、可更换部件、良好的音质表现和兼容性等方面。
这些规范有助于提高蓝牙耳机的质量和用户体验,满足用户对高品质无线音频设备的需求。
蓝牙耳机设计规范材料粗整理

(5)壳体常用材料特性(Material)⏹ABS:高流动性,便宜,适用于对强度要求不太高的部件(不直接受到冲击,不承受可靠性测试中结构耐久性测试的部件),如蓝牙耳机内部的支撑架(Camera frame,Speaker frame) 等。
还有就就是普遍用在要电镀的部件上(如按钮,侧键,导航键,电镀装饰件等)。
目前常用奇美 ABS 727(电镀级),ABS 757 等。
⏹PC+ABS:流动性好,强度不错,价格适中。
适用于绝大多数的蓝牙耳机、蓝牙耳机外壳,只要结构设计比较优化,强度就是有保障的。
较常用 GE CYCOLOY C1200HF,三星 HI-1001BN,Mitsubishi Iupilon MB2215R(冷熔接痕抗冲击强度高,用于 Sekito 主底,battery cover 与翻盖面)。
⏹PC:高强度,价格较高,流动性不好。
适用于对强度要求较高的外壳(如翻盖蓝牙耳机中与转轴配合的两个壳体,不带标准滑轨模块的滑盖机中有滑轨与滑道的两个壳体等,目前指定必须用 PC 材料)。
较常用 GE LEXAN EXL1414 与三星 HF-1023IM。
⏹PC+GF,目前 PC 加玻纤在蓝牙耳机壳体上的运用有增加的趋势,这种材料结合了玻纤的高模量强度高硬度高的特点,与PC 的耐冲击性特点,使得其在抗弯抗扭强度要求较高的场合得到运用,但就是其耐疲劳冲击强度(如翻盖测试)比 PC 差(由于添加了玻纤的缘故)。
比较常用的有三菱Mitsubishi GS2010MPM PC+10GF(10%GF)。
价高。
⏹PPA+GF,尼龙加玻纤(PPA+60%长纤),GE Verton系列的PDX-U-03320。
模量就是PC+ABS的,但就是抗冲击性比PC+ABS差。
这种材料刚性极好,某些场合可以替代金属,可喷涂,表面光滑外观好,不翘曲不飞边。
多用于超薄结构上,如 LG-KV5900 滑盖机主面。
价高。
⏹PC+PET,GE 的 Xylex,透明,这就是 GE 新开发的材料。
轻便携带入耳式耳机设计考量

轻便携带入耳式耳机设计考量随着科技的快速发展和人们对音乐欣赏的追求,耳机作为一个必备的电子设备在我们的生活中扮演着重要的角色。
而在众多耳机类型中,入耳式耳机由于其小巧便携的特点,在市场上备受欢迎。
本文将探讨轻便携入耳式耳机的设计考量,并分析其对用户的功能需求与舒适性的满足。
1. 重量与体积作为轻便携设备,入耳式耳机在设计时需要注重重量和体积的控制。
首先,耳机的重量应该做到尽可能轻盈,以便于佩戴时不给使用者带来不适。
其次,体积要足够小巧,方便用户随身携带。
因此,设计师需要考虑使用轻量材料,如纤维复合材料或铝合金,以及采用紧凑的结构设计,从而实现轻便携性。
2. 耳塞设计入耳式耳机主要通过耳塞与耳道接触,因此耳塞的设计对于舒适度和音质的体验至关重要。
首先,耳塞应该具备合适的弹性,以适应不同用户的耳道尺寸。
此外,耳塞的外形应该符合人体工程学原理,能够贴合耳道并提供良好的密封效果,以减少外界噪音的干扰。
同时,为了呼吸耳道,耳塞上还应考虑适当的通风孔设计。
3. 线材设计入耳式耳机的线材设计也需要考虑便携性和耐久性。
首先,线材应该具备足够的柔软度和耐折强度,以确保耳机在日常使用中不易断裂或打结。
其次,线材长度要适中,既方便佩戴者使用,又不会过长造成缠绕。
在连接耳机的插头部分,设计师还需要采用耐用的材料,并加强连接部位的结构,以延长耳机使用寿命。
4. 音频品质作为音频设备,入耳式耳机的音频品质是用户关注的重点。
设计师需要注重耳机驱动单元的选用和声学调校,以实现高保真音质的输出。
同时,耳机应该具备合理的频率响应、低失真度和良好的声音分离度,以确保用户能够获得逼真、清晰的音乐享受。
5. 操作便捷性轻便携入耳式耳机的设计还需要考虑操作的便捷性。
设计师可以在耳机上设置多功能按键,便于用户进行音量调节、音乐播放控制以及接听电话等操作。
此外,耳机也可以配备附加功能,如ANC(主动降噪)等,以提升用户的使用便利性。
总结:在设计轻便携入耳式耳机时,设计师需要综合考虑重量与体积、耳塞设计、线材设计、音频品质以及操作便捷性等方面的要求。
耳机设计及材料成型

耳机外壳成型工艺
注射成型(Injection Molding ),主要用于热塑性塑料 的成型,也可用于热固性塑料的成型
耳机外壳成型工艺
成型前 准备
• 原料检验、染色和干燥 • 嵌件预热 • 料筒和模具的清理
注射过 程
• 塑化 • 流动与冷却定型
成型后 处理
• 退火 • 调湿
喷漆工艺
除电和 除尘
材料的性能加工特点
PC/ABS是一种通过混炼后合成的改性工程塑料。其 中,PC就是聚碳酸脂,ABS就是丙烯腈(A)、丁二烯 (B)和苯乙烯(S)的共聚物。这种改性塑料比单纯的 PC和ABS性能更好,例如:抗冲击性提高,耐热性提高, 硬度提高等等。 化学和物理特性: PC/ABS具有PC和ABS两者的综合特 性。例如ABS的易加工特性和PC的优良机械特性和热稳 定性。二者的比率将影响PC/ABS材料的热稳定性。 PC/ABS这种混合材料还显示了优异的流动特性。收缩 率在0.5%左右。
金属插头 橡胶耳塞
耳机线
三、材料及成型
外壳材料的选择
根据产品的使用要求选择PC(聚碳酸酯塑料)/ABS (复合塑料) PC/ABS塑料特点: 1、综合性能较好,冲击强度较高,化学稳定性,电性能良好. 2、与372有机玻璃的熔接性良好,制成双色塑件,且可表 面镀铬,喷漆处理. 3、有高抗冲、高耐热、阻燃、增强、透明等级别。 4、流动性比HIPS差一点,比PMMA、PC等好,柔韧性 好。
退火
烘干
除油
喷涂
橡胶耳塞材料选择
一般是由硅胶或是低压泡模材质、高弹性聚脂材料制成的。插 入耳道后与外耳道紧密接触,以隔绝声音进入中耳和内耳(耳 鼓),达到隔音的目的,从而给使用者更加舒适的音乐环境,有 一定保护听力的作用。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
(5)壳体常用材料特性(Material)
ABS:高流动性,便宜,适用于对强度要求不太高的部件(不直接受到冲击,不承受可靠性测试中结构耐久性测试的部件),如蓝牙耳机内部的支撑架(Camera frame,Speaker frame) 等。
还有就是普遍用在要电镀的部件上(如按钮,侧键,导航键,电镀装饰件等)。
目前常用奇美 ABS 727(电镀级),ABS 757 等。
PC+ABS:流动性好,强度不错,价格适中。
适用于绝大多数的蓝牙耳机、蓝牙耳机外壳,只要结构设计比较优化,强度是有保障的。
较常用 GE CYCOLOY C1200HF,三星 HI-1001BN,Mitsubishi Iupilon MB2215R(冷熔接痕抗冲击强度高,用于 Sekito 主底,battery cover 和翻盖面)。
PC:高强度,价格较高,流动性不好。
适用于对强度要求较高的外壳(如翻盖蓝牙耳机中与转轴配合的两个壳体,不带标准滑轨模块的滑盖机中有滑轨和滑道的两个壳体等,目前指定必须用 PC 材料)。
较常用 GE LEXAN EXL1414 和三星 HF-1023IM。
PC+GF,目前 PC 加玻纤在蓝牙耳机壳体上的运用有增加的趋势,这种材料结合了玻纤的高模量强度高硬度高的特点,和PC 的耐冲击性特点,使得其在抗弯抗扭强度要求较高的场合得到运用,但是其耐疲劳冲击强度(如翻盖测试)比 PC 差(由于添加了玻纤的缘故)。
比较常用的有三菱Mitsubishi GS2010MPM PC+10GF(10%GF)。
价高。
PPA+GF,尼龙加玻纤(PPA+60%长纤),GE Verton系列的PDX-U-03320。
模量是PC+ABS的,但是抗冲击性比PC+ABS差。
这种材料刚性极好,某些场合可以替代金属,可喷涂,表面光滑外观好,不翘曲不飞边。
多用于超薄结构上,如 LG-KV5900 滑盖机主面。
价高。
PC+PET,GE 的 Xylex,透明,这是 GE 新开发的材料。
综合了 PC 抗冲击和 PET 耐化学的特点,用于IMD LENS和要求
高韧性的壳体,这种材料具有较低的加工温度(HDT 260~280℃),可减少IMD工艺中对油墨 ink 的冲击,热变形温度90℃,冲击强度>PC>PMMA,可以设计结构特征;流动性>PC,可以设计薄壁;高耐化学性。
价高。
对单个壳体来讲,主要考虑强度;刚度;模具制造的工艺性;注塑引起的外观缺欠等。
另外,面壳的壁厚和耳机音质有关,面壳太薄,容易产生回音,厚一点音质较好。
壁厚设计时要尽量保持均匀,要避免急剧变化,壁厚不均,易造成缩水、应力、变形等缺陷。
在遇到产品壁厚有突变时,可以通过以下方案进行设计改善:
图 28:螺钉螺母装配结构示意图(Explode)
塑胶件常用的装配方式有5种:螺钉、卡扣、热融、粘胶、超声焊接。
因为螺钉影响产品外观,且耳机的尺寸很小,一般很少用螺钉联接;卡扣因为直接成型在面壳上,装配时不需要别的零件,且可以拆卸,装配成本低,易减轻产品重量,被广泛采用,歌尔公司的90%的塑胶零件用卡扣来装配;热融也是常用的一种装配方法,耳机上的顶按键一般都用热融的方法装配到面壳上;粘胶也是常用的装
配方式,有时为了加快开发进度,减少模具的制作难度,经常采用粘胶的方式装配,但是装配后不可拆卸,有时(如空间不够时)会用到粘胶和卡扣相结合的装配方式;超声焊接也是常用的装配方式,尤其在没有装配空间时会采用超声焊接,超声也是不可逆的装配工艺。
图29:螺钉螺母装配结构示意图
电子元件的避空大于
Dome 避开PCB/FPC上Light等电子器件。
避开边缘距离焊盘的距离大于,如下图所示:
与FPC配合时,增加定位孔
如下图十六所示,Dome下面是FPC, 由于Dome 和FPC都比较软,只用两个孔定位是不够的。
Voice region
相关产品分析
1定义分类
1)卡扣与耳挂分体,可与耳机通过卡合机构拆卸
2)耳挂通过旋转轴套机构连接,可与耳机通过机构拆卸
国外厂家耳挂关键尺寸对比分析:一、尺寸比较
6家厂商具体型号的耳挂的比较表
注:前四种耳机的Ø1,Ø2均可调。
二、配戴效果分析
目前一些较好耳挂的分析:
PLTXXX
Jabra BT150
PLT—340。
