电路设计基础知识——电感线圈
电路中的电感线圈设计与应用案例
振荡电路中的电感线圈
电感线圈：在振荡电路中起 到关键作用
振荡电路：产生交流信号的 电路
应用案例：RC振荡电路、 LC振荡电路、石英晶体振
荡电路等
电感线圈的选择：根据电路 需求和性能要求选择合适的
电感线圈
储能电路中的电感线圈
储能电路的作用：储存电 能，为后续电路提供能量
电感线圈的作用：在储能 电路中，电感线圈可以储 存电能，为后续电路提供 能量
线圈骨架的选择： 根据电感线圈的 应用场合和性能 要求选择合适的 骨架材料和形状
绕组的设计：根 据电感线圈的性 能要求，设计合 适的绕组方式、 匝数和线径
磁芯的设计：根 据电感线圈的性 能要求，选择合 适的磁芯材料和 形状，并设计合 适的气隙大小和 填充系数
电感线圈的材料选择
磁芯材料：铁氧体、铁粉芯、磁粉 芯等 导线材料：铜线、铝线、漆包线等
电感线圈的应用 案例
章节副标题
滤波电路中的电感线圈
滤波电路的作用：滤除信号中 的噪声和干扰
应用案例：在电源滤波器、信 号滤波器、射频滤波器等电路
中，电感线圈被广泛应用
电感线圈的作用：在滤波电路 中，电感线圈可以储存能量，
释放能量，起到滤波作用
设计要点：电感线圈的设 计需要考虑电感值、直流 电阻、品质因数、自谐振 频率等因素，以满足滤波
串并联电感线圈的设计原则与 注意事项
电感线圈的耦合与去耦
去耦：消除电感线圈之间的 相互影响，提高电路性能
耦合的影响：影响电路的稳 定性、效率和可靠性
耦合：电感线圈之间的相互 影响，包括磁耦合和电耦合
去耦的方法：增加距离、加 屏蔽、加滤波等
电感线圈的频率特性与选择
电感线圈的频率 特性：电感线圈 的阻抗与频率的 关系
电感线圈电阻
电感线圈电阻电感线圈是一种常见的电子元件，它具有一定的电阻。
本文将从电感线圈电阻的概念、影响电阻的因素以及电感线圈电阻的应用等方面进行探讨。
我们来了解一下电感线圈的概念。
电感线圈是由导线绕成的线圈，通常由绝缘材料包裹，用于储存电磁能量。
当电流通过电感线圈时，会在线圈内产生磁场，导致电感线圈内的电阻产生电压降。
这个电压降即为电感线圈的电阻。
电感线圈的电阻受到多种因素的影响。
首先是导线材料的电阻，不同的导线材料具有不同的电阻特性，例如铜线的电阻较小，而铁丝的电阻较大。
其次是导线的长度和截面积，导线越长、截面积越小，则电阻越大。
另外，导线的温度也会对电阻产生影响，一般情况下，导线的电阻随温度的升高而增加。
电感线圈的电阻对于电路的工作状态具有一定的影响。
首先，电感线圈的电阻会导致能量的损耗，使得电路的效率降低。
其次，电感线圈的电阻还会影响电路的频率特性。
在高频电路中，电感线圈的电阻会引起能量的损耗，从而导致信号衰减。
此外，电感线圈的电阻还会对电路的稳定性产生影响，过大或过小的电阻都可能导致电路的不稳定。
除了上述影响，电感线圈的电阻还在一些特定的应用中发挥重要作用。
例如，在滤波电路中，电感线圈的电阻可以用来阻止高频信号通过，从而实现对信号的滤波作用。
此外，在电源电路中，电感线圈的电阻也可以用来限制电流的大小，保护其他电子元件不受过大的电流损害。
总结一下，电感线圈的电阻是由导线材料、导线长度和截面积以及温度等因素共同决定的。
它对电路的工作状态和频率特性有一定的影响，同时在一些特定的应用中发挥着重要的作用。
通过对电感线圈电阻的研究和应用，我们可以更好地理解和利用这一电子元件，为电路设计和实际应用提供参考。

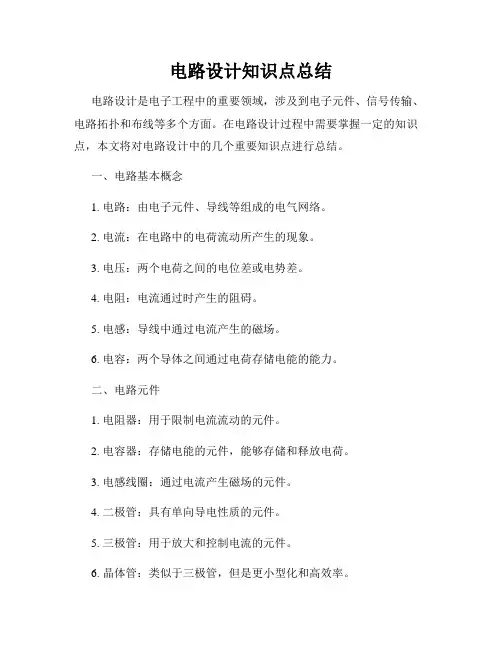

电路设计知识点总结
电路设计知识点总结电路设计是电子工程中的重要领域，涉及到电子元件、信号传输、电路拓扑和布线等多个方面。
在电路设计过程中需要掌握一定的知识点，本文将对电路设计中的几个重要知识点进行总结。
一、电路基本概念1. 电路：由电子元件、导线等组成的电气网络。
2. 电流：在电路中的电荷流动所产生的现象。
3. 电压：两个电荷之间的电位差或电势差。
4. 电阻：电流通过时产生的阻碍。
5. 电感：导线中通过电流产生的磁场。
6. 电容：两个导体之间通过电荷存储电能的能力。
二、电路元件1. 电阻器：用于限制电流流动的元件。
2. 电容器：存储电能的元件，能够存储和释放电荷。
3. 电感线圈：通过电流产生磁场的元件。
4. 二极管：具有单向导电性质的元件。
5. 三极管：用于放大和控制电流的元件。
6. 晶体管：类似于三极管，但是更小型化和高效率。
7. 集成电路：将多个电子元件集成在一个芯片上，实现多种功能。
三、电路拓扑结构1. 串联电路：电流只能按照顺序通过每个电阻或元件。
2. 并联电路：电流可以分成多个不同路径流动。
3. 混联电路：串联和并联的结合，实现复杂的电路功能。
4. 接地电路：将电路与大地相连，起到安全保护作用。
四、信号传输1. 数字信号：用离散的数值表示信息的信号。
2. 模拟信号：连续变化的信号，用于传输音频、视频等信息。
3. 信号调制：将模拟信号转换为数字信号的过程。
4. 信号解调：将数字信号转换为模拟信号的过程。
五、布线和连接1. 布线规划：根据电路结构和信号传输要求进行路径规划。
2. 连接器：用于连接电子元件和电路板的连接器。
3. PCB设计：将电子元件和连接器布局在电路板上，并进行连线设计。
4. 电路板测试：验证电路板的功能和连接是否正确。
六、电路仿真与分析1. 仿真软件：使用电路仿真软件进行电路性能的模拟和分析。
2. 电路参数分析：通过改变电路元件的值，进行电路性能的优化。
3. 时域分析：分析电路在时间上的响应和动态特性。
电子电路基础知识
例如：R T 1 1 型普通碳膜电阻a1}
二、电阻器的分类
1、线绕电阻器：通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。
2、薄膜电阻器：碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器。
1.5 金属膜电位器
金属膜电位器的电阻体可由合金膜、金属氧化膜、金属箔等分别组成。特点是分辩力高、耐高温、温度系数小、动噪声小、平滑性好。
1.6 导电塑料电位器
用特殊工艺将DAP（邻苯二甲酸二稀丙脂）电阻浆料覆在绝缘机体上，加热聚合成电阻膜，或将DAP电阻粉热塑压在绝缘基体的凹槽内形成的实心体作为电阻体。特点是：平滑性好、分辩力优异耐磨性好、寿命长、动噪声小、可*性极高、耐化学腐蚀。用于宇宙装置、导弹、飞机雷达天线的伺服系统等。
氧化物湿敏电阻性能较优越，可长期使用，温度影响小，阻值与湿度变化呈线性关系。有氧化锡，镍铁酸盐，等材料。
7.3、光敏电阻
光敏电阻是电导率随着光量力的变化而变化的电子元件，当某种物质受到光照时，载流子的浓度增加从而增加了电导率，这就是光电导效应。
7.4、气敏电阻
利用某些半导体吸收某种气体后发生氧化还原反应制成，主要成分是金属氧化物，主要品种有：金属氧化物气敏电阻、复合氧化物气敏电阻、陶瓷气敏电阻等。
3、实心电阻器：无机合成实心碳质电阻器、有机合成实心碳质电阻器。
4、敏感电阻器：压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。
三、主要特性参数
1、标称阻值：电阻器上面所标示的阻值。
电感知识
电子元器件系列知识--电感电感元件的分类概述：凡是能产生电感作用的原件统称为电感原件，常用的电感元件有固定电感器，阻流圈，电视机永行线性线圈，行，帧振荡线圈，偏转线圈，录音机上的磁头，延迟线等。
1 固定电感器:一般采用带引线的软磁工字磁芯，电感可做在10-22000uh之间，Q值控制在40左右。
2 阻流圈：他是具有一定电感得线圈，其用途是为了防止某些频率的高频电流通过，如整流电路的滤波阻流圈，电视上的行阻流圈等。
3 行线性线圈：用于和偏转线圈串联，调节行线性。
由工字磁芯线圈和恒磁块组成，一般彩电用直流电流1.5A电感116-194uh频率：2.52MHZ4 行振荡线圈：由骨架，线圈，调节杆，螺纹磁芯组成。
一般电感为5mh调节量大于+-10mh. 电感线圈的品质因数和固有电容(1)电感量及精度线圈电感量的大小，主要决定于线圈的直径、匝数及有无铁芯等。
电感线圈的用途不同，所需的电感量也不同。
例如，在高频电路中，线圈的电感量一般为0.1uH—100Ho电感量的精度，即实际电感量与要求电感量间的误差，对它的要求视用途而定。
对振荡线圈要求较高，为o．2-o．5％。
对耦合线圈和高频扼流圈要求较低，允许10—15％。
对于某些要求电感量精度很高的场合，一般只能在绕制后用仪器测试，通过调节靠近边沿的线匝间距离或线圈中的磁芯位置来实现o(2)线圈的品质因数品质因数Q用来表示线圈损耗的大小，高频线圈通常为50—300。
对调谐回路线圈的Q值要求较高，用高Q值的线圈与电容组成的谐振电路有更好的谐振特性；用低Q值线圈与电容组成的谐振电路，其谐振特性不明显。
对耦合线圈，要求可低一些，对高频扼流圈和低频扼流圈，则无要求。
Q值的大小，影响回路的选择性、效率、滤波特性以及频率的稳定性。
一般均希望Q值大，但提高线圈的Q值并不是一件容易的事，因此应根据实际使用场合、对线圈Q值提出适当的要求。
线圈的品质因数为：Q=ωL/R式中：ω——工作角频；L——线圈的电感量；R——线圈的总损耗电阻线圈的总损耗电阻，它是由直流电阻、高频电阻(由集肤效应和邻近效应引起)介质损耗等所组成。
什么是电感电感基础知识
什么是电感电感基础知识什么是电感——电感基础知识一、电感的定义和基本原理电感是电学中的一个重要概念，指的是导体中由于电流变化而产生的电磁感应现象。
当电流通过一个导体时，导体周围会形成一个磁场，而这个磁场会对导体自身的电流产生影响，这种影响就是电感。
电感的数值大小取决于导体的几何形状、导线长度、电流大小等。
单位为亨利（H），1H 等于当电流变化率为 1A/s 时在导体中产生的感应电动势为 1V。
二、电感的分类根据电感的结构和工作原理，电感可以分为以下几种类型：1. 铁心电感器：在铁芯中通过线圈形成的电感器，常用于交流电路；2. 空心线圈电感器：无铁芯的线圈电感器，常用于高频电路；3. 变压器：由两个或多个线圈构成的电感器，常用于变压、隔离和匹配电路；4. 闭合线圈电感器：由闭合线圈构成的电感器，常用于电子设备中。
三、电感的特性电感具有一些独特的特性，这些特性在电路设计和电子工程中具有重要意义，例如：1. 电感对交流电有阻抗，即电感的阻抗随频率变化而变化；2. 电感会储存能量，当电流变化时，电感会释放储存的能量；3. 电感可以作为滤波元件，用于去除电路中的高频噪声和干扰信号；4. 电感可以用于传输能量，例如无线充电和电力传输中的感应线圈。
四、电感的应用领域电感在各种电子设备和电路中都有广泛的应用，如：1. 电源系统：用于变压、滤波、隔离等；2. 通信系统：用于天线、滤波、信号传输等；3. 音频系统：用于扬声器、耳机、信号处理等；4. 汽车电子：用于点火系统、发电机、传感器等。
五、电感的计算和选择在电路设计中，我们需要计算和选择合适的电感器以满足电路要求，一般需要考虑以下参数：1. 电感的感值和容差：根据电路的电流和频率要求选择合适的感值和容差范围；2. 电感的功率和电流：确保电感器能够承受电路中的功率和电流；3. 电感的尺寸和结构：根据电路的空间限制选择适合的尺寸和结构；4. 电感的成本和可靠性：考虑电感器的成本和长期可靠性。
电子设计基础关键元器件篇电感
电子设计根底关键元器件篇〔三〕：电感电感：当线圈通过电流后，在线圈中形成磁场感应，感应磁场又会产生感应电流来抵抗通过线圈中的电流。
我们把这种电流与线圈的互相作用关系称其为电的感抗，也就是电感，单位是“亨利〞〔H〕。
电感线圈是由导线一圈靠一圈地绕在绝缘管上，导线彼此互相绝缘，而绝缘管可以是空心的，也可以包含铁芯或磁粉芯，简称电感。
用L 表示，单位有亨利〔H〕、毫亨利〔mH〕、微亨利〔uH〕，1H=10^3mH=10^6uH。
一、电感器的作用与电路图形符号〔一〕电感器的电路图形符号电感器是用漆包线、纱包线或塑皮线等在绝缘骨架或磁心、铁心上绕制成的一组串联的同轴线匝，它在电路中用字母“L〞表示，上图是其电路图形符号，以下图是实物图。
〔二〕电感器的作用电感器的主要作用是对交流信号进展隔离、滤波或与电容器、电阻器等组成谐二、电感器的构造与特点电感器一般由骨架、绕组、屏蔽罩、封装材料、磁芯或铁芯等组成。
1．骨架骨架泛指绕制线圈的支架。
一些体积较大的固定式电感器或可调式电感器〔如振荡线圈、阻流圈等〕，大多数是将漆包线〔或纱包线〕环绕在骨架上，再将磁芯或铜芯、铜芯等装入骨架的内腔，以进步其电感量。
骨架通常是采用塑料、胶木、陶瓷制成，根据实际需要可以制成不同的形状。
小型电感器〔例如色码电感器〕一般不使用骨架，而是直接将漆包线绕在磁芯上。
空心电感器〔也称脱胎线圈或空心线圈，多用于高频电路中〕不用磁芯、骨架和屏蔽罩等，而是先在模具上绕好后再脱去模具，并将线圈各圈之间拉开一定间隔。
2．绕组绕组是指具有规定功能的一组线圈，它是电感器的根本组成部分。
绕组有单层和多层之分。
单层绕组又有密绕〔绕制时导线一圈挨一圈〕和间绕〔绕制时每圈导线之间均隔一定的间隔〕两种形式；多层绕组有分层平绕、乱绕、蜂房式绕法等多种。
3．磁芯与磁棒磁芯与磁棒一般采用镍锌铁氧体〔NX系列〕或锰锌铁氧体〔MX系列〕等材料，它有“工〞字形、柱形、帽形、“E〞形、罐形等多种形状，如右图所示。
电路设计基础知识电感线圈
电路设计基础知识电感线圈电感线圈是电子电路中常用的元件之一，多用于储能、滤波、变压、耦合等方面。
本文将介绍电感线圈的基本概念、工作原理、设计要点和应用。
一、电感线圈的基本概念电感线圈，简称线圈，是由绕在闭合磁路上的导线所组成。
当导线中有电流通过时，会产生磁场，进而储存电能，形成电感。
线圈的基本单位是亨利（H），它的国际单位是量纲安培（A）/伏特（V）。
线圈的电感与其自感系数和其平均绕组截面面积有关。
线圈的自感电压与其自感系数和电流变化速率有关。
线圈的自感系数可以通过下式计算：L=N^2×μ×A/l其中，L是线圈的自感，N是线圈的匝数，μ是磁导率，A是线圈的平均绕组截面面积，l是线圈的长度。
二、电感线圈的工作原理电感线圈的工作原理基于电磁感应。
当导体中有变化的电流通过时，会产生磁场，从而导致磁场中的磁通量发生变化。
根据法拉第电磁感应定律，磁通量变化会引起电动势产生，从而在电感线圈两端产生感应电压。
电感线圈的自感特性使其能够储存电能。
当电流变化时，线圈中的磁场也会发生变化，从而储存电能。
当电流突然断开时，线圈中的磁场会尝试维持电流的流动，导致感应电压的产生。
三、电感线圈的设计要点1.线圈的匝数：匝数决定了自感系数的大小。
为了满足特定设计需求，我们可以通过增加或减少线圈的匝数来调整电感的大小。
2.线圈的截面积：截面积决定了线圈的自感。
通过增大线圈的截面积，可以增加其自感，从而提高线圈的电感。
3.线圈的长度：线圈的长度也会对其电感产生影响，但影响较小。
一般情况下，我们通过调整线圈匝数和截面积来满足设计要求，而长度往往是固定的。
4.线圈的材料和结构：线圈的材料和结构也会对其电感特性产生影响。
在实际应用中，我们需要考虑线圈的材料耐高温性、磁性和导电性等特性。
四、电感线圈的应用1.储能元件：电感线圈能够储存电能，因此常被用作储能元件。
在直流电路中，线圈的两端带有电荷，当突然断开电路时，线圈释放存储的电能。
电路基础原理电感的串并联组合
电路基础原理电感的串并联组合电感是电路中常用的一种元件，广泛应用于各种电子设备中。
了解电感的串并联组合原理，对于正确设计和分析电路至关重要。
一、电感的基本原理电感是一种储能元件，通过电磁感应的作用将电能转化为磁能储存在其中。
它由线圈组成，当通过电流时，会产生磁场。
根据法拉第电磁感应定律，当磁场发生变化时，会在线圈中产生电动势。
因此，电感对电流的变化具有一定的阻碍作用，提供了电流变化的缓冲效果。
二、电感的串联组合电感的串联组合是指将多个电感串联连接在一起。
在串联电路中，电流在各个电感之间保持不变，而总电感等于各个电感的代数和。
这样可以调整电路的感应能力，使得电感的数值增加，提高了电磁现象的作用效果。
在实际应用中，串联电感常用于交流电源，以抑制电源噪声和滤波器中。
例如，在电子设备的电源输入端加入多个串联电感，可以消除干扰和杂音，提供稳定的电力供应。
三、电感的并联组合电感的并联组合是指将多个电感并联连接在一起。
在并联电路中，各个电感之间具有相同电压，而总电感等于各个电感的倒数之和的倒数。
并联组合可以改变电路的感应能力，使得电感的数值减小，降低了电磁现象的作用效果。
在实际应用中，并联电感常用于谐振电路和滤波器中。
例如，在无线通信领域中，当需要传输特定频率的信号时，可以使用并联电感来实现谐振，提高信号传输的效率。
四、电感的串并联组合应用电感的串并联组合在实际电路设计中经常被使用。
通过合理的组合方式，可以满足不同电路的要求。
例如，在交流电源的滤波电路中，可以将串联电感和并联电感结合在一起。
串联电感用于消除高频噪声，而并联电感用于增强低频信号。
此外，在变频器、电感电流限制器等电子设备中，也常用到电感的串并联组合，以实现电路的稳定工作和提高性能。
总结：电感的串并联组合在电路设计中起着重要的作用。
通过串联和并联的方式，可以调整电路的感应能力，提高电路的稳定性和性能。
掌握电感的串并联组合原理，对于电子工程师和电路设计人员来说，是必备的基础知识。
电感讲解及选取技巧
电感讲解及选取技巧电感是电路中常用的电子元件之一，它主要用于储存和传递电能。
通过电感产生的磁通量产生的感应电动势，可以使电感具有储存能量的特性。
在实际应用中，电感有多种类型和参数，选取适合的电感对电路性能至关重要。
下面将介绍电感的基本原理、常见类型以及选取技巧。
一、电感的基本原理电感是利用线圈（或绕组）中的电流通过线圈产生的磁通量产生的感应电动势来储存和传递电能。
根据法拉第电磁感应定律，当通过线圈的电流发生变化时，会在线圈中产生感应电动势，这个感应电动势会阻碍电流的变化。
简而言之，电感通过存储磁场能量来储存和传递电能。
二、电感的类型1.铁芯电感：线圈绕在铁芯上，用来增加磁通量和电感值。
铁芯电感具有较高的能量储存和较小的尺寸，适用于高能量要求的应用。
2.空心电感：无铁芯，由线圈直接绕在空心线圈上。
空心电感具有较小的电感值，适合低能量应用。
3.自支撑电感：无铁芯，线圈绕在一起并连接，形成自支撑结构。
自支撑电感具有较高的电感值和自阻抗，适合高频应用。
三、电感的选取技巧1.电感值的选取：根据电路要求和电感器的特性来选择合适的电感值。
一般来说，大电感值可用于低频电路和能量储存，小电感值可用于高频电路和信号传输。
在选择电感值时，还要考虑电感器的容忍电流和最大磁通量等参数。
2.额定电流的选取：根据电路设计的最大电流来选择合适的额定电流。
电感器的额定电流是指在额定条件下能稳定工作的电感器。
过大或者过小的额定电流都可能导致电感器失效或电容上升温度过高。
3.尺寸和封装：根据实际应用的空间限制和布局要求来选择合适的尺寸和封装形式。
电感器的尺寸和封装形式会对电感值、电容和自阻抗等参数产生影响。
4.频率特性和损耗：根据电路工作频率和损耗要求来选择合适的电感器。
电感器的频率特性和损耗会对电路性能产生影响，所以需要在选取时进行合理的考虑。
5.价格和供应：根据预算和可获得的供应来选择合适的电感器。
不同品牌和型号的电感器价格可能会有很大差异，同时是否能够长期供应也是选取时需要考虑的因素之一综上所述，电感作为一种常见的电子元件，在电路中起着重要的作用。
线圈等效电路
线圈等效电路线圈等效电路是指将线圈抽象为电路元件，以简化电路分析和设计的过程。
线圈作为一种电感元件，具有储存和释放电能的能力，广泛应用于电子电路中。
线圈等效电路的主要目的是通过模型化线圈的电气特性，使得电路分析更加简便和直观。
在线圈等效电路中，线圈的电感被抽象为一个元件，通常用L表示。
线圈等效电路还可以包括电阻、电容等其他元件，以更准确地描述实际线圈的特性。
线圈等效电路在实际电路设计和分析中具有重要的作用。
首先，通过等效电路模型，我们可以将线圈与其他电路元件进行组合，进行更复杂的电路分析。
其次，线圈等效电路可以帮助我们更好地理解线圈的工作原理和特性，从而指导电路设计过程。
在线圈等效电路中，线圈的电感是一个重要的参数。
电感是线圈对电流变化的响应能力，是储存磁能的能力。
线圈的电感与线圈的结构、材料以及匝数等因素相关。
一般来说，线圈匝数越多，电感越大；线圈的面积越大，电感也越大。
线圈的电感可以通过测量线圈上的感应电动势来确定。
线圈的电感会对电路的性能产生影响。
例如，在交流电路中，线圈的电感会导致电流的滞后和相位差，从而影响电路的频率特性。
此外，线圈的电感也会影响电路的稳定性和抗干扰能力。
除了电感，线圈等效电路中还可能包含电阻和电容。
线圈的电阻主要来自线圈的导线材料，电流通过线圈时会产生电阻损耗。
电容则表示线圈之间的绝缘效应，具有储存和释放电能的能力。
线圈等效电路的分析方法通常使用基本的电路定律和电路分析技巧。
通过应用欧姆定律、基尔霍夫定律和电流-电压特性等原理，可以求解线圈等效电路中的各个参数和特性。
此外，计算机辅助工具也可以用于线圈等效电路的分析和设计。
线圈等效电路是电子电路分析和设计的重要工具。
通过将线圈抽象为电路元件，可以简化电路分析过程，提高电路设计的效率和准确性。
在实际应用中，我们可以根据具体需求选择适当的线圈等效电路模型，并结合其他电路元件进行系统级设计。
总的来说，线圈等效电路是将线圈抽象为电路元件的一种方法，用于简化电路分析和设计过程。
电感线圈单位
电感线圈单位电感线圈是电子元件中常见的一种，也是重要的被动元件之一，它的主要作用是在电路中产生电磁感应，起到储能、滤波、解耦、调节电流等作用。
在设计电路时，我们需要考虑到电感线圈的单位及其相关参数。
下面将介绍电感线圈的单位及其相关内容。
一、电感线圈的定义及其特点电感线圈，又称为线圈电感器，是指由导体绕成的线圈，当其被电流激励时，会产生电磁感应，即导体内部会产生电磁场。
电感线圈的特点是：在直流电路中表现出阻抗，阻抗大小取决于电感线圈中的电感值，电感线圈的电感值会随频率的变化而改变，频率越高，电感值越小。
二、电感线圈的单位电感线圈的单位是亨利（Henry）缩写为H，亨利是国际单位制中的磁通量单位，定义为通过一个截面积为1平方米的匀强磁场在1秒钟内的变化产生的电动势是1伏。
电感线圈的电感值与其内部导体的结构、数量、磁场环境等因素有关。
三、电感线圈的参数1、电感值：电感线圈的电感值是电路中使用电感线圈的主要参数，它的单位是亨利（H），电感值取决于电感线圈的结构和导体材料，一般而言，亨利级别的电感值用于电力电子和通信电子应用中。
2、电感偏差：电感偏差用于描述电感线圈在制造过程中存在的误差，它可以分为绝对偏差和相对偏差两种类型。
3、导体直径：导体直径是指电感线圈导体所占的直径，它的大小直接影响到线圈列值的大小。
4、导体材料：电感线圈的导体材料直接影响到线圈的电感值，一般采用铜线或铝线制造。
5、绕线方式：电感线圈的绕线方式包括单层绕线和多层绕线，多层绕线可以使电感值更加精确，但是也会增加线圈本体的大小、重量等方面的要求。
在应用中可以根据实际情况选择不同的绕线方式。
四、电感线圈的应用电感线圈在电路中的应用十分广泛，在直流电源、放大器、滤波器、振荡器等电路中都有重要的作用。
1、在直流电源电路中，电感线圈可以通过储存电流来稳定直流电源输出，避免输出电流的波动。
2、在放大器电路中，电感线圈作为电感元件，可以用于控制放大器的通带、阻挡带的宽度，使放大器的性能更加稳定。
电感线圈计算公式
电感线圈计算公式
电感线圈计算公式是在电磁学中常用的公式之一，用于计算电感线圈的电感值。
电感线圈是由导线绕成的螺旋形线圈，通常用于电路中的电感元件。
电感线圈的电感值取决于线圈的结构参数和材料特性，通过电感线圈计算公式可以准确地计算出电感线圈的电感值。
在电感线圈计算公式中，最常用的公式是计算电感线圈的自感值。
自感值是指电感线圈在通电时产生的感应电动势与电流之比。
根据电感线圈的结构参数和材料特性，可以使用不同的公式来计算电感线圈的自感值。
其中，最简单的情况是计算理想螺线线圈的自感值，此时可以使用简单的几何公式和电磁学理论来计算。
除了计算自感值外，电感线圈计算公式还可以用于计算电感线圈的互感值。
互感值是指两个电感线圈之间相互感应的程度，通常用于变压器和互感器等电磁元件中。
通过互感值的计算，可以确定电感线圈之间的耦合程度，进而优化电路设计和性能。
除了以上提到的基本电感线圈计算公式外，还有一些特殊情况下的计算公式。
例如，当电感线圈中存在铁芯或其他磁性材料时，需要考虑磁导率等因素，此时计算公式会更加复杂。
此外，当电感线圈通交流电时，还需要考虑交流电的频率对电感值的影响，可以使用阻抗公式来计算电感线圈的交流电阻抗。
总的来说，电感线圈计算公式是电磁学中重要的工具之一，可以帮
助工程师和研究人员准确地计算电感线圈的电感值和其他参数，为电路设计和分析提供便利。
熟练掌握电感线圈计算公式，可以更好地理解电磁学原理，提高电路设计的准确性和效率。
希望本文能够对读者有所帮助，谢谢阅读。
电感的基本知识
电感的基本知识目录一、电感的基本概念 (2)1.1 电感的定义 (3)1.2 电感的性质 (3)二、电感的分类 (4)2.1 线圈电感 (5)2.2 振荡电感 (6)2.3 负载电感 (7)三、电感器的基本参数 (8)四、电感的应用 (9)4.1 电源滤波 (9)4.2 信号处理 (11)4.3 滤波器设计 (12)4.4 多谐振荡器 (13)五、电感的测量方法 (14)5.1 直流电阻测量 (15)5.2 动态电阻测量 (16)5.3 磁饱和测量 (17)六、电感器的选用与代换 (18)6.1 选用原则 (19)6.2 代换指南 (21)七、电感的发展趋势与新技术 (21)7.1 新材料的研究与应用 (23)7.2 制程技术的进步 (24)7.3 智能化发展 (25)八、电感的注意事项 (26)8.1 使用环境要求 (27)8.2 安全操作规范 (28)8.3 常见故障及解决方法 (29)一、电感的基本概念作为一种关键的电子元件，在电子设备中发挥着至关重要的作用。
它是一种利用电磁感应原理工作的被动元件，具有储存能量并在电路中传递能量的功能。
电感的基本结构由导线绕制而成的线圈构成，这些线圈在电流通过时会产生磁场。
这个磁场不仅能够储存能量，还能对电流产生阻尼作用，从而调节电路中的电流和电压。
电感的主要特性之一是它能使电能转化为磁能，并在适当的时候再转化回电能。
这种储能与释放能量的过程使得电感在众多电子设备中的应用变得极为广泛，如电源滤波、信号处理、振荡电路等多个方面。
电感的阻抗与频率成正比，这意味着电感对不同频率的信号有着不同的响应特性，因此在调谐电路、耦合电路等方面也发挥着重要作用。
在电路分析中，电感通常被视为一种储能元件，其阻抗与频率的关系对于理解和分析高频电路尤为重要。
由于电感在电路中产生的磁场会与其他元件相互作用，因此在电磁兼容性设计中也需充分考虑电感的影响。
电感作为电子元件家族中的一员，以其独特的物理特性和广泛的应用场景，在现代电子系统中占据了不可或缺的地位。
交流电路中电感线圈中电动势滞后于电流的原因
交流电路中电感线圈中电动势滞后于电流的原因好家伙，今天咱们来聊一个有点“神秘”的东西，听着就像外星科技——电感线圈里的电动势是怎么回事，怎么就比电流“慢一步”？大家一定会觉得奇怪，电流跑得那么快，电动势怎么反而“掉队”了呢？这就是我们今天要解决的难题。
准备好了吗？咱们一起揭开这个谜团！其实啊，电感线圈这个东西，说白了就是一个普通的线圈。
大家肯定知道，电流通过金属线的时候会产生磁场。
这个磁场一产生，马上就会影响到电流的变化，让电流不敢随便“乱来”，而是得按规律走，不能“自由自在”地变化。
这就是电感线圈的“威力”。
但是，咱们今天说的重点不是它产生的磁场，而是电动势的事情。
大家知道，电流在交流电路里可不是一直保持不变的，它是不断变化的。
电压也是在变化的，但是这里有个有意思的现象：电动势总是“滞后”于电流，也就是说，电流的变化比电动势的变化要快。
这是怎么回事呢？别着急，听我慢慢说。
咱们从头开始。
你想啊，当电流通过电感线圈的时候，这个电流一变化，线圈里面就会产生一个磁场。
根据电磁感应定律，这个磁场的变化会产生一个反向的电动势。
什么是“反向”？就是它和电流的方向是相反的。
咋一听，挺神奇对吧？就好像你在推门，它居然自动给你反推回去，想让你推不动。
这不就是“阻力”嘛！这个反向的电动势正是让电流的变化速度变慢，或者说，它并不允许电流瞬间变化得那么快。
电流有点像是个小孩子，老是想急着冲出门去，而电动势就像那位管教严厉的家长，总是想着“稳一稳，慢慢来”。
再说了，这个电动势滞后的原因其实也和电感本身的“惯性”有关。
你看，电流的变化不可能一下子就完成的，电感就像一个老狐狸，它有着自己独特的“惯性”，不喜欢瞬间变化。
就像是你突然从站着变成跑步，难道能瞬间达到最快的速度吗？不行吧！得有一个加速的过程。
电感就是那个加速器，阻碍着电流一瞬间就达到最大值，它让电流的变化要慢一点，稳一点。
电动势滞后的背后其实也暗藏着能量的转化。
在交流电流中，电感会通过磁场“存储”能量，这些能量不会立马释放，而是通过电动势的形式“逐渐释放”。
电感线圈原理
电感线圈原理
电感线圈是一种常见的电子元件，它在电路中扮演着重要的角色。
电感线圈的
原理是基于电磁感应的，通过电流在导体中产生的磁场来实现电感的作用。
在本文中，我们将深入探讨电感线圈的原理及其在电路中的应用。
首先，让我们来了解一下电感线圈的基本结构。
电感线圈通常由绕组和磁芯组成。
绕组是由导线绕成的线圈，而磁芯则是用于增强磁场的材料，通常采用铁芯或氧化铁芯。
当电流通过绕组时，会在磁芯中产生磁场，这一磁场就是电感线圈的基本工作原理。
其次，我们来探讨电感线圈的原理。
根据法拉第电磁感应定律，当导体中的磁
通量发生变化时，就会在导体中产生感应电动势。
而电感线圈正是利用了这一原理。
当电流通过绕组时，会产生磁场，而当电流发生变化时，磁场也会随之变化，从而在绕组中产生感应电动势。
这一电动势会阻碍电流的变化，从而使得电感线圈对电流的变化具有阻抗的作用。
在电路中，电感线圈常常用于滤波、隔直、变压、耦合等方面。
例如，在直流
电源中，通过串联电感线圈可以实现隔直效果，将交流信号滤除，使得输出电流更加稳定。
而在变压器中，电感线圈则可以实现电压的升降，从而实现电路的变压功能。
此外，电感线圈还常常用于电路的耦合和解耦，将不同电路之间的信号进行传递或隔离。
总之，电感线圈是一种基于电磁感应原理的重要电子元件，它在电路中具有多
种应用。
通过对电感线圈的原理及其在电路中的应用进行深入了解，我们可以更好地设计和应用电子电路，实现各种功能。
希望本文对您有所帮助，谢谢阅读！。
电子基础知识-电感
01 电感的基本原理电感器又称扼流器、电抗器、动态电抗器。
电感、电容和电阻是电子学三大基本无源器件，电感的功能就是以磁场能的形式储存电能量。
以圆柱型线圈为例，简单介绍下电感的基本原理：如上图所示，当恒定电流流过线圈时，根据右手螺旋定则，会形成一个图示方向的静磁场。
而电感中流过交变电流，产生的磁场就是交变磁场，变化的磁场产生电场，线圈上就有感应电动势，产生感应电流：电流变大时，磁场变强，磁场变化的方向与原磁场方向相同，根据左手螺旋定则，产生的感应电流与原电流方向相反，电感电流减小；电流变小时，磁场变弱，磁场变化的方向与原磁场方向相反，根据左手螺旋定则，产生的感应电流与原电流方向相同，电感电流变大。
以上就是楞次定律，最终效果就是电感会阻碍流过的电流产生变化，就是电感对交变电流呈高阻抗。
同样的电感，电流变化率越高，产生的感应电流越大，那么电感呈现的阻抗就越高；如果同样的电流变化率，不同的电感，如果产生的感应电流越大，那么电感呈现的阻抗就越高。
所以，电感的阻抗与两个因素有关：一是频率；二是电感的固有属性，也就电感的值，也称为电感。
根据理论推导，圆柱形线圈的电感公式如下：可以看出电感的大小与线圈的大小及内芯的材料有关。
实际电感的特性不仅仅有电感的作用，还有其他因素，如：(1)绕制线圈的导线不是理想导体，存在一定的电阻；(2)电感的磁芯存在一定的热损耗；(3)电感内部的导体之间存在着分布电容。
因此，需要用一个较为复杂的模型来表示实际电感，常用的等效模型如下：等效模型形式可能不同，但要能体现损耗和分布电容。
根据等效模型，可以定义实际电感的两个重要参数。
(1)自谐振频率由于Cp的存在，与L一起构成了一个谐振电路，其谐振频率便是电感的自谐振频率。
在自谐振频率前，电感的阻抗随着频率增加而变大；在自谐振频率后，电感的阻抗随着频率增加而变小，就呈现容性。
(2)品质因素也就是电感的Q值，电感储存功率与损耗功率的比，Q值越高，电感的损耗越低，和电感的直流阻抗直接相关的参数。
电感(Inductor)知识
电感是什么？电感diàngǎn[INDUCTORS] 电路在如下电流发生变化时能产生电动势的性质。
也指利用此性质制成的元件什么是电感器、变压器?电感器（电感线圈）和变压器均是用绝缘导线（例如漆包线、纱包线等）绕制而成的电磁感应元件，也是电子电路中常用的元器件之一，相关产品如共膜滤波器等。
一、自感与互感（一）自感当线圈中有电流通过时，线圈的周围就会产生磁场。
当线圈中电流发生变化时，其周围的磁场也产生相应的变化，此变化的磁场可使线圈自身产生感应电动势（电动势用以表示有源元件理想电源的端电压），这就是自感。
（二）互感两个电感线圈相互靠近时，一个电感线圈的磁场变化将影响另一个电感线圈，这种影响就是互感。
互感的大小取决于电感线圈的自感与两个电感线圈耦合的程度。
电感的作用是什么?电感:在电路中电流发生变化时能产生电动势的性质称为电感，电感又分为自感和互感。
（一）自感：当线圈中有电流通过时，线圈的周围就会产生磁场。
当线圈中电流发生变化时，其周围的磁场也产生相应的变化，此变化的磁场可使线圈自身产生感应电动势（电动势用以表示有源元件理想电源的端电压），这就是自感。
（二）互感：两个电感线圈相互靠近时，一个电感线圈的磁场变化将影响另一个电感线圈，这种影响就是互感。
互感的大小取决于电感线圈的自感与两个电感线圈耦合的程度。
利用电感的特特性应制造电感器作用是对交流信号进行隔离、滤波或与电容器、电阻器等组成谐振电路，制造出变压器起到隔离或改变电压作用，制造电动机做设备的动力。
寄生电感寄生电感一半是在PCB过孔设计所要考虑的。
在高速数字电路的设计中，过孔的寄生电感带来的危害往往大于寄生电容的影响。
它的寄生串联电感会削弱旁路电容的贡献，减弱整个电源系统的滤波效用。
我们可以用下面的公式来简单地计算一个过孔近似的寄生电感：L=5.08h[ln(4h/d)+1]其中L指过孔的电感，h是过孔的长度，d是中心钻孔的直径。
从式中可以看出，过孔的直径对电感的影响较小，而对电感影响最大的是过孔的长度。
【高效】电感线圈电气原理图
【高效】电感线圈电气原理图1. 概述电感线圈是一种使用电流通过导线产生磁场的器件。
它由绕组和磁性材料组成，常用于电路中的能量存储和信号传输。
本文将介绍电感线圈的电气原理图及其工作原理。
2. 电感线圈电气原理图以下是电感线圈的电气原理图：3. 电感线圈工作原理电感线圈基于法拉第电磁感应定律，当通过绕组的电流变化时，会产生磁场。
这个磁场会随着电流的变化而变化，从而产生感应电动势。
电感线圈的主要工作原理如下：- 当通过电感线圈的电流以增加的方式变化时，会在绕组周围产生一个磁场。
磁场的强度正比于电流的变化率。
- 当磁场的强度增加时，会在线圈中产生一个电动势，该电动势会试图抵抗磁场的变化。
- 当通过电感线圈的电流以减小的方式变化时，磁场的强度也会减小，从而在线圈中产生一定的电动势。
4. 电感线圈的应用电感线圈在电路中有广泛的应用。
以下是一些常见的应用示例：- 滤波器：电感线圈可以用于滤波电路中，用于滤除高频噪声或波动。
- 能量存储：电感线圈可以存储电能，用于电路中的脉冲或稳定电源。
- 变压器：电感线圈可以用于变压器中，改变电压的大小和方向。
- RF电感：电感线圈在射频电路中起到重要的作用，用于调谐和匹配电路。
5. 结论电感线圈是一种重要的电子器件，在电路中发挥着重要的作用。
本文介绍了电感线圈的电气原理图和工作原理，同时提及了一些常见的应用。
通过深入了解电感线圈，我们可以更好地应用它们，并设计出更高效的电子电路。
请注意：以上只是电感线圈的基本原理和应用示例，在实际应用中还需要结合具体的电路设计和需求进行深入研究和实践。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电路设计基础知识——电感线圈电感线圈是由导线一圈靠一圈地绕在绝缘管上，导线彼此互相绝缘，而绝缘管可以是空心的，也可以包含铁芯或磁粉芯，简称电感。
用L表示，单位有亨利(H)、毫亨利(mH)、微亨利(uH)，1H=10^3mH=10^6uH。
一、电感的分类
按电感形式分类：固定电感、可变电感。
按导磁体性质分类：空芯线圈、铁氧体线圈、铁芯线圈、铜芯线圈。
按工作性质分类：天线线圈、振荡线圈、扼流线圈、陷波线圈、偏转线圈。
按绕线结构分类：单层线圈、多层线圈、蜂房式线圈。
二、电感线圈的主要特性参数
1、电感量L
电感量L表示线圈本身固有特性，与电流大小无关。
除专门的电感线圈（色码电感）外，电感量一般不专门标注在线圈上，而以特定的名称标注。
2、感抗XL
电感线圈对交流电流阻碍作用的大小称感抗XL，单位是欧姆。
它与电感量L和交流电频率f的关系为XL=2πfL
3、品质因素Q
品质因素Q是表示线圈质量的一个物理量，Q为感抗XL与其等效的电阻的比值，即：Q=XL/R
线圈的Q值愈高，回路的损耗愈小。
线圈的Q值与导线的直流电阻，骨架的介质损耗，屏蔽罩或铁芯引起的损耗，高频趋肤效应的影响等因素有关。
线圈的Q值通常为几十到几百。
4、分布电容
线圈的匝与匝间、线圈与屏蔽罩间、线圈与底版间存在的电容被称为分布电容。
分布电容的存在使线圈的Q值减小，稳定性变差，因而线圈的分布电容越小越好。
三、常用线圈
1、单层线圈
单层线圈是用绝缘导线一圈挨一圈地绕在纸筒或胶木骨架上。
如晶体管收音机中波天线线圈。
2、蜂房式线圈
如果所绕制的线圈，其平面不与旋转面平行，而是相交成一定的角度，
这种线圈称为蜂房式线圈。
而其旋转一周，导线来回弯折的次数，常称为折点数。
蜂房式绕法的优点是体积小，分布电容小，而且电感量大。
蜂房式线圈都是利用蜂房绕线机来绕制，折点越多，分布电容越小
3、铁氧体磁芯和铁粉芯线圈
线圈的电感量大小与有无磁芯有关。
在空芯线圈中插入铁氧体磁芯，可增加电感量和提高线圈的品质因素。
4、铜芯线圈
铜芯线圈在超短波范围应用较多，利用旋动铜芯在线圈中的位置来改变电感量，这种调整比较方便、耐用。
5、色码电感器
色码电感器是具有固定电感量的电感器，其电感量标志方法同电阻一样以色环来标记。
6、阻流圈（扼流圈）
限制交流电通过的线圈称阻流圈，分高频阻流圈和低频阻流圈。
7、偏转线圈
偏转线圈是电视机扫描电路输出级的负载，偏转线圈要求：偏转灵敏度高、磁场均匀、Q值高、体积小、价格低。
变压器
变压器是变换交流电压、电流和阻抗的器件，当初级线圈中通有交流电流时，铁芯（或磁芯）中便产生交流磁通，使次级线圈中感应出电压（或电流）。
变压器由铁芯（或磁芯）和线圈组成，线圈有两个或两个以上的绕组，其中接电源的绕组叫初级线圈，其余的绕组叫次级线圈。
一、分类
按冷却方式分类：干式（自冷）变压器、油浸（自冷）变压器、氟化物（蒸发冷却）变压器。
按防潮方式分类：开放式变压器、灌封式变压器、密封式变压器。
按铁芯或线圈结构分类：芯式变压器（插片铁芯、C型铁芯、铁氧体铁芯）、壳式变压器（插片铁芯、C型铁芯、铁氧体铁芯）、环型变压器、金属箔变压器。
按电源相数分类：单相变压器、三相变压器、多相变压器。
按用途分类：电源变压器、调压变压器、音频变压器、中频变压器、高频变压器、脉冲变压器。
二、电源变压器的特性参数
1 工作频率
变压器铁芯损耗与频率关系很大，故应根据使用频率来设计和使用，这种频率称工作频率。
2 额定功率
在规定的频率和电压下，变压器能长期工作，而不超过规定温升的输出功率。
3 额定电压
指在变压器的线圈上所允许施加的电压，工作时不得大于规定值。
4 电压比
指变压器初级电压和次级电压的比值，有空载电压比和负载电压比的区别。
5 空载电流
变压器次级开路时，初级仍有一定的电流，这部分电流称为空载电流。
空载电流由磁化电流（产生磁通）和铁损电流（由铁芯损耗引起）组成。
对于50Hz电源变压器而言，空载电流基本上等于磁化电流。
6 空载损耗：指变压器次级开路时，在初级测得功率损耗。
主要损耗是铁芯损耗，其次是空载电流在初级线圈铜阻上产生的损耗（铜损），这部分损耗很小。
7 效率
指次级功率P2与初级功率P1比值的百分比。
通常变压器的额定功率愈大，效率就愈高。
8 绝缘电阻
表示变压器各线圈之间、各线圈与铁芯之间的绝缘性能。
绝缘电阻的高低与所使用的绝缘材料的性能、温度高低和潮湿程度有关。
三、音频变压器和高频变压器特性参数
1 频率响应
指变压器次级输出电压随工作频率变化的特性。
2 通频带
如果变压器在中间频率的输出电压为U0，当输出电压（输入电压保持不变）下降到0.707U0时的频率范围，称为变压器的通频带B。
3 初、次级阻抗比
变压器初、次级接入适当的阻抗Ro和Ri,使变压器初、次级阻抗匹配，则Ro和Ri的比值称为初、次级阻抗比。
在阻抗匹配的情况下，变压器工作在最佳状态，传输效率最高。
