工厂供配电知识

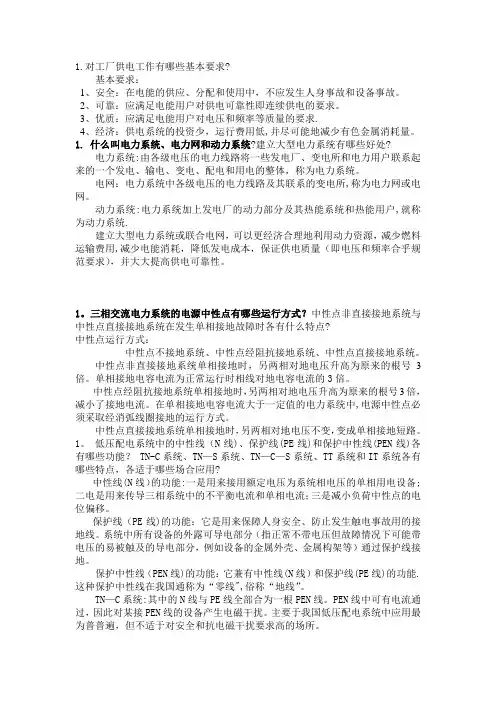

1.对工厂供电工作有哪些基本要求?
基本要求：
1、安全：在电能的供应、分配和使用中，不应发生人身事故和设备事故。
2、可靠：应满足电能用户对供电可靠性即连续供电的要求。
3、优质：应满足电能用户对电压和频率等质量的要求。
4、经济：供电系统的投资少，运行费用低，并尽可能地减少有色金属消耗量。
1. 什么叫电力系统、电力网和动力系统?建立大型电力系统有哪些好处?
电力系统：由各级电压的电力线路将一些发电厂、变电所和电力用户联系起来的一个发电、输电、变电、配电和用电的整体，称为电力系统。
电网：电力系统中各级电压的电力线路及其联系的变电所，称为电力网或电网。
动力系统：电力系统加上发电厂的动力部分及其热能系统和热能用户，就称为动力系统。
建立大型电力系统或联合电网，可以更经济合理地利用动力资源，减少燃料运输费用，减少电能消耗，降低发电成本，保证供电质量（即电压和频率合乎规范要求），并大大提高供电可靠性。
1. 三相交流电力系统的电源中性点有哪些运行方式?中性点非直接接地系统与中性点直接接地系统在发生单相接地故障时各有什么特点?
中性点运行方式：
中性点不接地系统、中性点经阻抗接地系统、中性点直接接地系统。
中性点非直接接地系统单相接地时，另两相对地电压升高为原来的根号3倍。单相接地电容电流为正常运行时相线对地电容电流的3倍。
中性点经阻抗接地系统单相接地时，另两相对地电压升高为原来的根号3倍，减小了接地电流。在单相接地电容电流大于一定值的电力系统中，电源中性点必须采取经消弧线圈接地的运行方式。
中性点直接接地系统单相接地时，另两相对地电压不变，变成单相接地短路。
1. 低压配电系统中的中性线(N线)、保护线(PE线)和保护中性线(PEN线)各有哪些功能? TN—C系统、TN—S系统、TN-C-S系统、TT系统和IT系统各有哪些特点，各适于哪些场合应用?
中性线(N线)的功能：一是用来接用额定电压为系统相电压的单相用电设备；二电是用来传导三相系统中的不平衡电流和单相电流；三是减小负荷中性点的电位偏移。
保护线(PE线)的功能：它是用来保障人身安全、防止发生触电事故用的接地线。系统中所有设备的外露可导电部分(指正常不带电压但故障情况下可能带电压的易被触及的导电部分，例如设备的金属外壳、金属构架等)通过保护线接地。
保护中性线(PEN线)的功能：它兼有中性线(N线)和保护线(PE线)的功能。这种保护中性线在我国通称为“零线”，俗称“地线”。
TN—C系统：其中的N线与PE线全部合为一根PEN线。PEN线中可有电流通过，因此对某接PEN线的设备产生电磁干扰。主要于我国低压配电系统中应用最为普普遍，但不适于对安全和抗电磁干扰要求高的场所。
TN—S系统：其中的N线与PE线全部分开，设备的外露可导电部分均接PE
线。主要用于对安全较高（如潮湿易触电的浴室和居民住宅等）的场所对抗电磁干扰要求高的数据处理和精密检测等实验场所。 TN-C-S 系统：该系统的前一部分全部为TN-C 系统，而后边有一部分为TN-C 系统，有一部分则为TN-S 系统，其中设备的外露可导电部分接PEN 线或PE 线。主要用于安全要求和对抗电磁干扰要求高的场所。 TT 系统：中性点直接接地，设备外壳单独接地。
IT 系统：中性点不接地，设备外壳单独接地。主要用于对连续供电要求较高及有易燃易爆危险的场所。
3. 工厂用电设备按其工作制分哪几类?什么叫负荷持续率?它表征哪类设备的工作特性?
工作制分三类：（1）连续工作制，（2）断续周期工作制，（3） 短时工作制 负荷持续率：负荷持续率为一个工作周期内工作时间与工作周期的百分比
值，负荷持续率表征断续周期工作制的设备的工作特性。 %100?=T
t
ε
3. 什么叫最大负荷利用小时?什么叫年最大负荷和年平均负荷?什么叫负荷系数?
最大负荷利用小时：是一个假想时间，在此时间内，电力负荷按年最大负荷
Pmax(或P 30)持续运行所消耗的电能,恰好等于该电力负荷全年实际消耗的电能。 年度最大负荷m ax P ：全年中负荷最大工作班内消耗电能最大的半小时的平均功率又叫半小时最大负荷P30
年平均负荷Pav 就是电力负荷在一定时间t 内平均消耗的功率，也就是电力负荷在该时间t 内消耗的电能W t 除以时间t 的值。
负荷系数又叫负荷率，它是用电负荷的平均负荷P v 与其最大负荷P max 的比值。
3. 什么叫尖峰电流?尖峰电流的计算有什么用途?
尖峰电流pk I 是指持续时间1-2S 的短时最大负荷电流（电动机起动时出现）。 尖峰电流主要用来选择熔断器和低压断路器、整定继电保护装置及检验电动机自起动条件等。
3. 已知某机修车间的金属切削机床组，拥有380V 的三相电动机7.5kw3台，4kw8台，3kw17台，1.5kw10台。试用需要系数法求其计算负荷。
解：此机床组电动机的总容量为
105.11738435.7?+?+?+?=kW kW kW kW P e kW 5.120=
查附录表1得 K d =0.16~0.2 (取0.2)，73.1tan ,5.0cos ==?? 有功计算负荷 kW kW P 1.245.1202.030=?= 无功计算负荷 var 7.4173.11.2430k kW Q =?= 视在计算负荷 A kV kW
S ?==
2.485.01.2430 计算电流 A kV
A kV I 2.7338.032.4830=??=
3. 某机修车间380V 线路上，接有金属切削机床电动机20台共50kW （其中较大容量电动机有7.5kW1台，4Kw3台，2.2Kw7台），通风机2台共3kW ，电阻炉1台2kW 。试用需要系数法确定此线路上的计算负荷。 解：先求各组的计算负荷 （1） 金属切削机床组
查附录表1，取K d =0.2，73.1tan ,5.0cos ==?? P 30（1）=0.2×50=10kW
Q 30（1）=10×1.73=17.3kvar
（2） 通风机组
K d =0.8，75.0tan ,8.0cos ==??
P 30（2）=0.8×3=2.4 kW
Q 30（2）=2.4×0.75=1.8 kvar
（3） 电阻炉
K d =0.7，0tan ,1cos ==??
P 30（3）=0.7×2=1.4 kW
Q 30（3）=0
因此总的计算负荷为（取K ∑p =0.95，K ∑q =0.97）
P 30=0.95×（10+2.4+1.4）=13.1 kW Q 30=0.97×（17.3+1.8+0）=18.5 kvar
S 30=A kV A kV ?=?+7.225.181.1322 I 30=
A kV
A kV 5.3438.037.22=??
3. 某机修车间380V 线路上，接有金属切削机床电动机20台共50kW （其中较大容量电动机有7.5kW1台，4Kw3台，2.2Kw7台），通风机2台共3kW ，电阻炉1台2kW 。试用二项式法来确定机修车间380V 线路的计算负荷。
解：先求各组的e bP 和x cP （1） 金属切削机床组
由附录表1查得b=0.14，c=0.4，x=5，?cos =0.5，?tan =1.73，
)1(e bP =0.14×50kw=7kW
)1(x cP =0.4（7.5kw ×1+4kw ×3+2.2kw ×1）=8.68kw
（2） 通风机组
查附录表1得b=0.65，c=0.25，x=5，?cos =0.8，?tan =0.75，
)2(e bP =0.65×3kw=1.95kw
)2(x cP =0.25×3kw=0.75kw
（3） 电阻炉
查附录表1得b=0.7，c=0，x=0，?cos =1，?tan =0，故
)3(e bP =0.7×2kw=1.4kw
)3(x cP =0
以上各组设备中，附加负荷以)1(x cP 为最大，因此总计算负荷为 P 30=（7+1.95+1.4）+8.68 =19kw
Q 30= （7×17.3+1.95×0.75+0 ）+8.68×1.73 =28.6kvar S 30=A kV A kV ?=?+3.346.281922 I 30=
A kV
A kV 1.5238.033.34=??
从计算结果可以看出，按二项式法计算的结果比按需要系数法计算的结果大得比较多，这也更为合理。
按一般工程设计说明书要求，以上计算可列成下表所示电力负荷计算表。
3. 某厂压变电所装设一台主变压器。已知变电所低压侧有功计算负荷为650kW ，无功计算负荷为800kvar 。为了使工厂(变电所高压侧)的功率因数不低于0.9，如在变电所低压侧装设并联电容器进行补偿时，需装设多少补偿容量?并问补偿前后工厂变电所所选主变压器容量有何变化? 解：(1)补偿前的变压器容量和功率因数 变压器低压侧的视在计算负荷为
A kV A kV S ?=?+=103180065022)2(30
主变压器容量选择条件为T N S ?≥)2(30S ，因此未进行无功补偿时，主变压器容量应选为1250kV·A(参看附录表5)。
这时变电所低压侧的功率因数为：cos ?(2)=650／1031＝0.63 (2)无功补偿容量
按规定，变电所高压侧的cos ?≥0.9，考虑到变压器本身的无功功率损耗△Q
Ｔ
远大于其有功功率损耗△P Ｔ，一般△Q Ｔ＝(4～5)△P Ｔ，因此在变压器低压侧进
行无功补偿时，低压侧补偿后的功率因数应略高于0.90，取cos ?′＝0.92。 低压侧需装设的并联电容器容量为：
Qc=650×(tanarccos0.63－tanarccosO.92)kvar =525kvar
取 Q Ｃ=530kvar
(3)补偿后的变压器容量和功率因数 补偿后变电所低压侧的视在计算负荷为
22)2(30
)530800(650-+='S kV·A=704kV·A 因此主变压器容量可改选为800kV·A，比补偿前容量减少450kV·A。 变压器的功率损耗为
△T P ≈0.015)2(30S =0.015 x 704kV·A=10.6kW △T Q ≈0.06)2(30S =0.06×704kV·A=42.2kvar 变电所高压侧的计算负荷为
)1(30
P '=650kW+10.6KW ＝661kW )1(30
Q '=(800—530)kvar+42.2kvar=312kvar 22)1(30
312661+='S kV·A＝731kV·A 补偿后工厂的功率因数为
cos ?'=)1(30
P '／)1(30S '=661／731＝0.904
4. 什么叫短路?短路故障产生的原因有哪些?短路对电力系统有哪些危害?
短路就是指不同的电位的导电部分包括导电部分对地之间的低阻性短接。 短路的原因：绝缘损坏、过电压、外力损伤、违反操作规程、动物造成等。 短路对电力系统的危害：产生很大的电动力、很高温度、元器件损坏；电压骤停、影响电气设备正常运行；停电、电力系统运行的稳定性遭到破坏；不平衡电流、不平衡逆变磁场、电磁干扰等出现。
4. 什么叫无限大容量的电力系统?它有什么特点?在无限大容量系统中发生短路时，短路电流将如何变化?能否突然增大?
无限大容量的电力系统，是指供电容量相对于用户供电系统容量大得多的电力系统。特点是，当用户供电系统的负荷变动甚至发生短路时，电力系统变电所馈电母线上的电压能基本维持不变。在无限大容量系统中发生短路时，由于负荷阻抗和部分线路阻抗被短路，所以电路电流根据欧姆定律要突然增大。但是由于电路中存在着电感，电流不能突变，因而引起一个过度过程，即短路暂态过程。最后短路电流达到一个新的稳定状态。
4. 短路电流周期分量和非周期分量各是如何产生的?各符合什么定律? 短路电流周期分量是因短路后电路阻抗突然减小很多倍，而按欧姆定律应突然增大很多倍的电流。
短路电流非周期分量是因短路电路存在电感，而按楞次定律产生的用以维持
初瞬间电路电流不致突变的一个反向抵消inp 且按指数函数规律衰减的电流。
4. 什么是短路冲击电流ish?什么是短路次暂态电流I"?什么是短路稳态电流I ∞?
短路后经半个周期，ik 达到最大植，此时的短路全电流即短路周期电流。 短路次暂态电流有效值，即短路后第一个周期的短路电流周期分量ip 的有效值。
短路稳态电流是短路电流非周期分量衰减完毕以后的短路全电流。 4. 什么叫短路计算电压?它与线路额定电压有什么关系?
由于线路首端短路时其短路最为严重，因此按线路首端电压考虑，即短路计算电压取为比线路额定电压UN 高5%
4. 某工厂供电系统如下图所示。已知电力系统出口断路器为SNl0—10 II 型。试求工厂变电所高压10kV 母线上k-1点短路和低压380V 母线上k-2点短路的三相短路电流和短路容量。
解：1.求k-1点的三相短路电流和短路容量(1c U =10.5kV)
(1)计算短路电路中各元件的电抗及总电抗
1)电力系统的电抗：由附录表8查得SNl0-10Ⅱ型断路器的断流容量
oc S =500MV·A，
Ω=?==22.0A
500)5.10(2
211MV kV S U X oc c
2)架空线路的电抗：查表3-1得X 0=0.35Ω/km Ω=?Ω==75.15)/(35.002km km l X X
3）绘k-1点短路的等效电路，并计算其总电抗为 Ω=Ω+Ω=+=-∑97.175.122.021)1(X X X k
(2)计算三相短路电流和短路容量 1)三相短路电流周期分量有效值
kA kV X U I k c k 08.397.135.103)
1(1)3(1=Ω
?=
=
-∑-
2)三相短路次暂态电流和稳态电流
kA I I I k 08.3)
3(1)3()3("===-∞
3)三相短路冲击电流及第一个周期短路全电流有效值
kA kA I i sh
85.708.355.2"55.2)3()
3(=?== kA kA I I sh 65.408.351.1"51.1)3()3(=?==
4)三相短路容量
A MV kA kV I U S k c k ?=??==--0.5608.35.1033)
3(11)3(1
2. 开关电器中常用的灭弧方法
速拉灭弧法、冷却灭弧法、吹弧灭弧法、长弧切短灭弧法、粗弧切短灭弧法、狭沟灭弧法、真空灭弧法 、SF6灭弧法。
2. 高压隔离开关有哪些功能?有哪些结构特点?
隔离高压电源、保证设备和线路的安全检修。断开后有明显可见的断开间隙，没有专门的灭弧装置，不允许带负荷操作，可以通断不超过2A 的空载变压器、电容电流不超过5A 的空载线路，与高压断路器配合使用。
2. 高压负荷开关有哪些功能?它可装设什么保护装置?它靠什么来进行短路保护?
功能：具有简单的灭弧装置，能通断一定的负荷电流和过负荷电流。 可装设热脱扣器保护装置，它与高压熔断器串联使用，借助熔断器来进行短路保护。
2. 高压断路器有哪些功能?
功能：能通断负荷电流和短路电流，并能在保护装置作用下自动跳闸，切除短路
故障。
2. 熔断器、高压隔离开关、高压负荷开关、高低压断路器及低压刀开关在选择时，哪些需校验断流能力?哪些需校验短路动、热稳定度?
校验断流能力：熔断器、高压负荷开关、高低压断路器、低压刀开关。
校验短路动、热稳定度：高压隔离开关、高压负荷开关、高低压断路器。
5. 对工厂变配电所主接线有哪些基本要求?变配电所主接线图有哪些绘制方式?各适用于哪些场合?
对工厂变配电所主接线的基本要求：安全、可靠、灵活、经济。 主接线图绘制形式：系统式主接线图——用于变配电所的运行中，
装置式主接线图——用于变配电所施工图中使用。 5. 变配电所所址选择应考虑哪些条件? 所址选择的一般原则：
接近负荷中心 无剧烈振动或高温的场所 进出线方便 尘土少、无腐蚀性气体 接近电源侧 不在厕所、有水的下方 设备运输方便 不在有爆炸危险的地方
5. 某10／0.4kV 变电所，总计算负荷为1200kV·A，其中一、二级负荷680kV·A。试初步选择该变电所主变压器的台数和容量。
解：根据变电所有一、二级负荷的情况，确定选两台主变压器。
每台容量T N S ? =(0.6～0.7)×1200kV·A=(720～840)kV·A ，且T N S ?≥680kV·A，
初步确定每台主变压器容量为800kV·A。
3. 现有一台S9-800/10型配电变压器与一台S9-2000/10型配电变压器并列运行，均为Dynll 联结。负荷达到2800kV·A 时，变压器中哪一台将要过负荷?过负荷可达多少?
解：并列运行的变压器之间的负荷分配是与阻抗标幺值成反比的。 变压器的阻抗标幺值按下式计算 N
d k T
S S U Z
10000*= 通常取 A KV A MV S d ?=?=510100； 查附录表5-1，得S9-800变压器(T1)的0
0k
U =5，S9-2000变压器(T2)的
0k
U = 6，两台变压器的阻抗标幺值分别为(取A kV S d ?=510)：
25.68001001055*1
=????=A
kV A kV Z
T
00.320001001065*2
=????=A
kV A kV Z
T 在负荷达2800kV·A 时各台负担的负荷分别为 A kV A kV S T ?=+?
?=90800.325.600
.328001
A kV A kV S T ?=+??=189200
.325.625
.628002
变压器(T1)将过负荷(908-800)kV·A =108kV·A ，将超过其额定容量13.5％。 按规定，油浸式电力变压器正常允许过负荷可达20％(户内)或30％(户外)。因此变压器过负荷13.5％还是在允许范围内的。
另外，从上述两台变压器的容量比来看，800kV·A：2000kV·A=1：2.5，尚未达到一般不允许的容量比1：3。但考虑到负荷的发展和运行的灵活性，S9—800／10型变压器宜换以 较大容量的变压器。
5. 高、低压线路的接线方式有哪几种？ 接线方式有：放射式、树干式、环形。
5. 架空线路和电缆线路的组成。
组成：导线、电杆、绝缘子、线路、金具等。
5. 导线和电缆的选择应满足哪些条件?
发热条件，电压损耗条件，经济电流密，机械强度。
5. 有一条采用BLX-500型铝芯橡皮线明敷的220／380V 的TN-S 线路，线路计算电流为150A ，当地最热月平均最高气温为+30C ?。试按发热条件选择此线路的导线截面。
解：(1)相线截面?A 的选择
查附录表19—1得环境温度为30C ?时明敷的BLX-500型截面为50mm 2的铝芯橡皮线的I al =163A>I 30=150A ，满足发热条件。因此相线截面选为A ?=50mm 2。 (2)中性线截面A 0的选择 按A 0≥0.5A ?，选A 0=25mm 2。 (3)保护线截面A PE 的选择
由于A ?>35mm 2，故选A PE ≥0.5A ?=25mm 2。
所选导线型号可表示为：BLX-500-(3×50+1×25+PE25)。
5. 上题所示TN-S线路，如果采用BLV-500型铝芯塑料线穿硬塑料管埋地敷设，当地最热月平均气温为+25C
?。试按发热条件选择此线路导线截面及穿线管内径。
解：查附录表19-3得+25C
?时5根单芯线穿硬塑料管(PC)的BLV-500型截面为
120 mm2的导线允许载流量I
al =160A> I
30
=150A。
因此按发热条件，相线截面选为120 mm2。
中性线截面按A
0≥0.5A
?
，选A
=70 mm2。
保护线截面按A
PE ≥0.5A
?
，选A
PE
=70 mm2。
穿线的硬塑料管内径查附录表19—3中5根导线穿管管径(A
?
=120 mm2)为80mm。
选择结果可表示为：BLV-500-(3×120+1×70+PE70)-PC80，其中PC为硬塑管代号。
5. 某220/380V的TN-C线路，如下图所示。线路拟采用BX-500型铜芯橡皮绝缘线户内明敷，环境温度为30℃,允许电压损耗为5%。试选择该线路的导线截面。
解：（1）线路的等效变换
将图a所示带均匀分布负荷的线路，等效变换为图b所示集中负荷的线路。
原集中负荷,75.0tan ,8.0cos ,20111===??kW p 故var 1575.0201k kW q =?=。 原分布负荷,75.0tan ,8.0cos ,2050)/(4.0222===?=??kW m m kW p
故var 1575.0202k kW q =?=。
（2）按发热条件选择导线截面 线路中的最大负荷（计算负荷）为 kW kW kW p p P 40202021=+=+= var 30var 15var 1521k k k q q Q =+=+= A kV A kV Q P S ?=?+=+=5030402222 A kV
A kV U S I N
7638.03503=??=
=
查附录表19-1，得BX-500型导线210mm A =在30℃明敷时的
A I A I al 7677=>=。因此可选3根BX-500-1×10导线作相线，另选1根BX-500-1
×10导线作PEN 线。
（3）校验机械强度
查附录表15，室内明敷铜芯线最小截面为12mm ，以上所选导线满足机械强
度要求。
（4）校验电压损耗
查附录表6，BX-500-1×10导线的电阻km R /19.20Ω=，电抗（线距按150mm 计）km X /31.00Ω=。线路的电压损耗为
[]N U X L q L q R L p L p U /)()(022*******+++=?
=[]31.0)055.01504.015(19.2)055.02004.020(??+?+??+?/0.38 V 12=
%5%%2.3380/12100/100%=?<=?=?=?al N U V V U U U
所选BX-500-1×10型铜芯橡皮绝缘线满足允许电压损耗要求。
6. 工电系统中有哪些常用的过电流保护装置?对保护装置有哪些基本要求?
过电流保护装置：熔断器、低压断路器、继电保护。
基本要求：选择性、速动性、可靠性、灵敏度（灵敏系数 1
.m in
.op k P I I S =
）。
4. 选择熔断器时应考虑哪些条件?
熔断器的额定电压应不低于线路的额定电压。
熔断器的额定电流不应小于它所装熔体的额定电流。 熔断器的额定类型应满足技术要求。
7. 什么是二次回路?包括哪些部分?
二次回路(即二次电路)：是指用来控制、指示、监测和保护一次电路运行的电路，亦称二次系统，包括控制系统、信号系统、监测系统、继电保护和自动化系统等。
7. 什么是二次回路操作电源?常用的直流操作电源有哪几种?
二次回路的操作电源是供高压断路器分、合闸回路和继电保护和自动装置、信号回路、监测系统及其他二次回路所需的电源。 常用的直流操作电源有以下几种：
(一)由蓄电池组供电的直流操作电源，主要有铅酸蓄电池和镉镍蓄电池两种。 (二)由整流装置供电的直流操作电源，主要有硅整流电容储能式和复式整流两种。
1．什么叫电气设备的额定电压？P3
2. 对变配电所的主接线方案有哪些基本要求?
3. 在什么情况下断路器两侧需装设隔离开关?在什么情况下断路器可只在一侧装设隔离开关？
4. 选择导线和电缆截面一般应满足哪些条件?
5. 什么叫接地电阻?
（6. 什么叫接闪器?避雷针真能避雷吗?避雷针是如何防护雷击的?和避雷带(网)各主要用在哪些场所?
7. 确定接闪器防雷范围的“滚球法”是如何确定防雷范围的?
8. 变配电所有哪些防雷措施?架空线路又有哪些防雷措施?
9. 建筑物按防霄要求分哪几类?各类建筑物应采取哪些防雷措施?
避雷针、避雷线和避雷带(网)各主要用在哪些场所？
（以上是一些收集的网上资料，大家想看就看点，我是供配电白痴，一切从0开始，大家不要见怪。最后留9题给大家看看，自己做做吧，嘿嘿。
陈天翔老师最后一节课一直在说避雷怎样怎样，所以可能会考，大家抽空看看。）
某供电系统如下图所示，已知电力系统出口断路器的断开容量为500MV·A，试求变电所高压10kV母线上k-1点短路和低压0.38kV 母线上k-2点短路的三相短路电流和短路容量。
要求线路L1不停电，检修断路器1QF，如何操作？
先检查90QF确实断开；
再合上901QS，
合上905QS，
合上90QF，
检查旁路母线电压正常;
断开90QF，
合上15QS，
合上90QF，
检查90QF三相电流平衡；
断开1QF，
断开13QS，
断开11QS，
按检修要求做好安全措施，即可对1QF进行检修
供配电基础知识
第一章简述供配电系统及电力系统和自备电源的基本知识 第一节供配电系统的基本知识 以工厂为例，其供配电系统是指工厂企业所需的电力从进场起到所有用电设备入端止的整个供配电线路及其中变配电设备。（一）具有高压配电所的供配电系统（一般用于高压配电所有10KV 的电源进线） （二）具有总降压变电所的供配电系统（一般用于总降压变电所有35KV的电源进线） （三）高压深入负荷中心的企业供配电系统 如果当地公共电网电压为35KV,而企业的环境条件和设备条 件有允许采用35KV架空线和较经济的电气设备时，则可考虑 采用35KV线路直引入靠近负荷中心的车间变电所，经电力变 压器直接将为低压用电设备所需的电压220|380V.这种高压 深入负荷中心的直配方式，可以节省一级中间电压，从而简化 了供配电系统，节省有色金属，降低电能损耗和电压损耗，减 少运行费用，提高供电质量。但是选用这种高压直配方式必须 考虑企业内有满足35KV架空线的“安全走廊”，以确保供电安 全。
第二节用户自备电源基本知识 对于用户的重要负荷，一般要求在正常供电电源之外，设置应急的自备电源。 最常用的自备电源是柴油发电机组。对于重要的计算机系统等，除了应设柴油发电机组外，往往还另设不间断电源UPS。对于电源频率和电压稳定要求很高的场所，宜采用稳频稳压不停电电源。 （一）采用柴油发电机组的自备电源 采用柴油发电机组作应急自备电源，有下列优点：1）柴油发电机组操作简便，起动迅速。当公共电网停电时，柴油发电机组一般能在10~15S内起动并接上负荷，这是汽轮 发电机组无法做到的，水轮发电机组更是望尘莫及。 2）柴油发电机组效率较高，功率范围大，可从几KW到几千KW，而且体积小，重量轻。特别是在高层建筑中，采用体型紧凑 的高效柴油发电机组是最合适的。 3）柴油发电机组的燃料采用柴油，其储存和运输比较方便，这一优点是以燃煤为主的汽轮发电机组无法比拟的。 4）运行可靠，维修方便。作为应急的备用电源，可靠性是非常重要的指标，离开可靠性，就谈不上“应急”。因此，我们 项目部搅拌站就采用250KW的柴油发电机作为应急的自备 电源。
工厂供电知识点总结
填空 1、工厂供电就要满足：安全、可靠、优质、经济等基本要求。 2、表征电能质量的几个指标有：电压、频率、供电连续可靠及谐波等。 3、工厂供电中的电压除了380/220V以外，还有：660V、3kV、6kV、10kV等电压。 4、低压配电系统，按其保护接地型式分为TN系统、TT系统和IT系统。 5、短路的原因主要有下面三个方面的原因：电气绝缘损坏、误操作、鸟兽害和其它等。 6、短路电流的计算方法有：欧姆法、标幺制法、短路容量法 7、产生电弧的游离方式有：热电子发射、强电场发射、碰撞游离和热游离。 { 8、交流电弧的特点是：每半周电弧过零点一次，即电弧自动熄灭一次。 9、在电缆线路中的校验项目中，电缆是不要校验动稳定，这个由厂家来保证。 10、发电厂是将自然界存在的各种一次能源转换为电能的工厂。 11、在三相系统中，可能发生三相短路、两相短路和两相接地短路和单相短路等几种形式。 12、一级负荷中特别重要的负荷，除由_两_个独立电源供电外，还须备有应急电源_ ，并严禁其他负荷接入。 13、各种高低压开关属_一_次设备。 14、跌落式熔断器属于_非限流式__熔断器。 … 15、防雷装置所有接闪器都必须经过_引下线_与__接地装置__相连。 16、真空_断路器适用于频繁操作、安全要求较高的场所。 17、在三相短路电流常用的计算方法中，标幺制法_适用于多个电压等级的供电系统。 18、在工厂电路中，一次电路和二次电路之间的联系，通常是通过电流互感器_和_电压互感器_完成的。 19．我国规定的“工频”是50Hz,频率偏差正负，电压偏差正负5% 。20．衡量电能质量的指标主要有电压、频率和波形。 21．高压断路器具有能熄灭电弧的装置，能用来切断和接通电路中正常工作电流和断开电路中过负荷或短路电路。 ( 22．短路的形式有：三相短路，两相短路，单相短路。发生单相短路可能性最大。三相短路的短路电流最大，因此造成的危害最大。 23．在三相四线制的接地中性线上，不允许装接熔断器。 24．变压器的零序过流保护接于变压器中性点的电流互感器上。 25．任何运用中的星形接线设备的中性点均视为带电设备。 26．变压器在额定电压下，二次侧空载时，变压器铁心所产生的损耗叫空载损耗，又称铁损。 27．电压互感器能将高压变为便于测量的100 V电压，使仪表等与高压隔离。
供配电技术复习
1、导线和电缆的截面选择必须满足发热条件、电压损耗条件、经济电流密度、机械强度和短路稳定度条件。 2、中性线截面S0一般应不小于相线截面S φ的一半，当S φ≤16mm2时，保护线SPE 应为SPE ≥S φ。 3、电能的生产、输送和使用全过程几乎是在 同一时刻完成的；电压损耗是指线路首端电压与末端电压的代数差。 4、过电流保护有定时限和反时限两种；其动作电流的整定公式为max ..L i re w rel KA op I K K K K =I 。 5、按GB50062-1992规定1000kV A 油浸式电力变压器应配置过电流保护、 电流速断保护或差动保护、气体继电保护、过负荷保护和温度保护。 6、短路全电流包括短路电流周期分量和短路电流非周期分量；无穷大容量电力系统，短路前后的电源电压始终不变。 7、 高压断路器不仅能通断正常时的负荷电流，还能通断故障时的短路电流，按其采用的灭弧介质来划分，主要有油断路器、真空断路器 和六氟化硫断路器。 8、中央信号有以下几种类型：事故信号、预告信号、位置信号、指挥信号和联系信号。 9、熔断器熔体电流的选择条件是c FE I ≥I N .、pk FE KI ≥I N .和al OL FE I K ≥I N .。 10、供配电系统的接地有三种，即为工作接地、保护接地、重复接地。 11、SN10-10I/1000-300中1000表示断路器的额定电流，300表示断路器的短路容量。 12、表示变配电所的电能输送和分配路线的电路图，称为主接线或一次电路图。 13、衡量电力系统电能质量的基本参数是电压质量指标、频率质量指标和供电可靠性指标。 14、过电流保护装置动作电流的整定公式为 max ..L i re w rel KA op I K K K K =I ；电流速断保护动作电流的整定公式为max ..K i w rel KA op I K K K =I 。 15、一级负荷中特别重要的负荷，除由 二个独立电源供电外，尚应增设 一个应急
供配电基础知识
供配电基础知识 一、什么是自投自复功能？ 当主电源正常有电时，主电源自动投入，备用电源备用，当主电源失电时，控制装置使主电源断路器断开，备用电源断路器闭合，备用电源供电；当主电源恢复供电时，控制装置使备用电源断路器断开，主电源断路器闭合，恢复主电源断路器供电。 二、什么是互为备用功能？ 当主电源正常有电时，主电源自动投入，备用电源备用，当主电源故障或失电时备用电源投入，如果主电源恢复正常时，不再自动切换到主电源供电。只有当人为切换或备用电源故障或失电时才能切换到主电源供电。 三、什么是自投不自复功能？ 当主电源正常有电时,主电源自动投入，备用电源备用，当主电源故障或失电时备用电源投入，如果主电源恢复正常时，不再自动切换到主电源供电。只有当人为切换或备用电源故障或失电时才能切换到主电源供电。 四、什么是过负荷？ 指实际使用负荷超过额定负荷，大多是由于用电设备增多，超过供电企业批准的使用容量或着超过电气线路设计使用容量，会造成烧毁计
量装置和电气设备。 五、什么是过负荷保护？ 当电路电流超过额定值时，根据超出的幅度设定不同的动作时限，又能躲开电动机启动之类的短时过负荷。 六、什么是短路？ 在正常供电的电路中，电流是流经导线和用电负荷，再回到电源上成一个闭合回路的。但是如果在电流通过的电路中，中间的一部分有两根导线碰在一起时，或者是被其他电阻很小的物体短接的话，就称为短路。 七、什么是短路保护？ 指在电气线路发生短路故障后能保证迅速、可靠地将电源切断，以避免电气设备受到短路电流的冲击而造成损害的保护。 八、什么是断相？ 指计量回路中的一相或多相断开的现象，但不是所有的相，都失去电压。 九、什么是断相保护？ 依靠多相电路的一相导线中电流的消失而断开被保护设备或依靠多相系统的一相或几相失压来防止将电源施加到被保护设备上的一种保护方式。 十、什么是断路？ 当电路没有闭合开关，或者导线没有连接好，或用电器烧坏或没安装好（如把电压表串联在电路中）时，即整个电路在某处断开。
注册电气工程师《供配电》知识点总结
注册电气工程师《供配电》知识点总结 “一寸光阴一寸金，寸金难买寸光阴”时间是宝贵的，但也是无情的。我们应该好好地利用宝贵的时间，来勤奋学习。今天为大家了注册电气工程师《供配电》知识点，更多相关内容请关注应届毕业生。 现代传感器在原理与结构上千差万别，如何根据具体的测量目的、测量对象以及测量环境合理地选用传感器，是在进行某个量的测量时首先要解决的问题。当传感器确定之后，与之相配套的测量方法和测量设备也就可以确定了。测量结果的成败，在很大程度上取决于传感器的选用是否合理。 1)根据测量对象与测量环境确定传感器的类型 要进行—个具体的测量工作，首先要考虑采用何种原理的传感器，这需要分析多方面的因素之后才能确定。因为，即使是测量同一物理量，也有多种原理的传感器可供选用，哪一种原理的传感器更为合适，则需要根据被测量的特点和传感器的使用条件考虑以下一些具体问题：量程的大小;被测位置对传感器体积的要求;测量方式为接触式还是非接触式;信号的引出方法，有线或是非接触测量;传感器的，国产还是进口，价格能否承受，还是自行研制。 在考虑上述问题之后就能确定选用何种类型的传感器，然后再考虑传感器的具体性能指标。 2)灵敏度的选择
通常，在传感器的线性范围内，希望传感器的灵敏度越高越好。因为只有灵敏度高时，与被测量变化对应的输出信号的值才比较大，有利于信号处理。但要注意的是，传感器的灵敏度高，与被测量无关的外界噪声也容易混入，也会被放大系统放大，影响测量精度。因此，要求传感器本身应具有较高的信噪比，尽量减少从外界引入的干扰信号。 传感器的灵敏度是有方向性的。当被测量是单向量，而且对其方向性要求较高，则应选择其他方向灵敏度小的传感器;如果被测量是多维向量，则要求传感器的交叉灵敏度越小越好。 3)频率响应特性 传感器的频率响应特性决定了被测量的频率范围，必须在允许频率范围内保持不失真的测量条件，实际上传感器的响应总有—定延迟，希望延迟时间越短越好。 传感器的频率响应高，可测的信号频率范围就宽，而由于受到结构特性的影响，机械系统的惯性较大，因有频率低的传感器可测信号的频率较低。在动态测量中，应根据信号的特点(稳态、瞬态、随机等)响应特性，以免产生过火的误差 4)线性范围 传感器的线形范围是指输出与输入成正比的范围。以理论上讲，在此范围内，灵敏度保持定值。传感器的线性范围越宽，则其量程越大，并且能保证一定的测量精度。在选择传感器时，当传感器的种类确定以后首先要看其量程是否满足要求。
供配电知识
目录 第一章供电线路 (2) 1、供电能力 (2) 2、电能质量 (3) 3、供电可靠性 (4) 4、经济效益 (5) 第二章电网设计 (6) 1、10kV电网的工程设计 (6) 2 10kV线路网络设计和要求 (6) 3 10kV开关站（开闭所） (10) 4 10kV线路导线类型的选择 (13) 5 10kV线路导线截面的选择 (15) 6 10kV变压器的选择 (16) 7 10kV变压器的容量的选择 (17) 8 10kV开关设备的选择 (17) 9 架空线路上安装的开关的主要技术参数： (19) 10 其他设备 (21) 11、低压配电网 (21) 第三章补偿电路 (23) 1、无功补偿 (23) 2．低压无功补偿容量的确定： (24) 3、防雷和接地 (24) 4 有关接地的概念： (28) 5 各种接地型式的配电系统的适用范围 (33) 6 接地装置要求 (35) 7 接地装置的连接要求 (39)
第一章供电线路 1、供电能力 1.1 10kV配电线路供电能力的确定：线路保护定值、线路载流量等， 1.2 配电线路导线通过的最大负荷电流原则上不应超过其允许电流，并注意与配电线路上所有的限流元件（包括变电站限流元件及线路保护定值、架空导线、电缆、连接线夹、分段分支开关及其引下线、隔离开关等等）的参数的配合。 1.3 日常运行对单回配电线路的负荷电流控制是与配电网的结线方式有关的，不能静态地去判断，而应将线路放到不同的结线方式中及在何种运行方式时动态分析，因为相同的线路在不同的结线方式中及不同的运行方式时是不相同的 1.4 关于在不同结线情况下线路载流量的控制原则根据《东莞市中低压配电网技术改造实施细则》的规定： 1.5 在网架及电源条件成熟的情况下配电线路的正常运行负荷电流按导线的经济电流控制，检修、事故情况转移负荷后按导线的安全电流控制[架空导线（包括裸导线和绝缘导线）安全电流取环境温度为35℃时的最高允许载流量，电缆线路安全电流按不同的环境温度及不同的敷设条件取相应最高允许载流量，导线经济电流取最大负荷利用小时数为5000小时]。 1.7 放射型10kV配电线路的正常运行负荷电流按线路的经济密度电流控制，当大于线路安全电流的60%时，应根据配网规划新增线路（专线及开关站电源线除外）或改造为“2-1”网络。
配电自动化知识点
配电网的特点：1、深入城市中心和居民密集点。2、传输功率和距离一般不大。 3、供电容量、用户性质、供电质量和可靠性要求千差万别。 4、变压器中性点不接地（或经过电阻、消弧线圈接地），发生单相短路允许供电一段时间，与国外配电网运行方式不同。 实现配电自动化在技术和管理方面存在哪些难点： 1、技术方面问题 早期配电网架存在缺陷且配电设备陈旧落后。配电网的拓扑结构必须符合自动化控制要求；配电自动化技术和相关系统、装置不够成熟；供应商和运行单位的实施力量不足。（系统复杂性、通信系统建设、满足户外运行的需要） 2、管理方面问题 相关标准和规范十分匮乏且出台严重滞后，造成配电自动化建设缺乏有效指导，标准化程度远远不够，自动化系统的分步建设困难；有关单位对开展配电自动化工作的复杂性认识不足，应用主体不明确，后期运行和维护工作跟不上。 配电自动化：以一次网架和设备为基础，以配电自动化系统为核心，综合利用多种通信方式，实现对配电网（含分布式电源、微电网等）的监测与控制，并通过与相关应用系统的信息集成，实现配电网的科学管理。 配电自动化系统：实现配电网的运行监视和控制的自动化系统，具备配电SCADA、馈线自动化、电网分析应用及与相关应用系统互连等功能，主要由配电自动化系统主站、配电终端、配电子站和通信通道等部分组成。 配电SCADA：是配电自动化主站系统的基本功能，DSCADA通过人机交互，实现配电网的运行监视和远方控制，为配电网的生产指挥和调度提供服务。（主要来源于实时数据的采集） 馈线自动化：利用自动化装置（系统），监视配电线路的运行状态，及时发现线路故障，迅速诊断出故障区域并将故障区域隔离，快速恢复对非故障区域供电。（三步曲：故障定位、隔离、恢复供电）配电自动化主站系统：是配电自动化系统的核心部分，主要实现配电网数据采集与监控等基本功能和电网拓扑分析应用等扩展功能，并具有与其他应用信息系统进行信息交互的功能，为配电网调度指挥和生产管理提供技术支持。 配电终端：是安装于中压配电网现场的各种远方监测、控制单元的总称，主要包括配电开关监控终端（FTU）、配电变压器监测终端（TTU）、开关站（开闭所）和公用及用户配电所的监控终端等。 配电子站：为优化系统结构层次、提高信息传输效率、便于配电通信系统组网而设置的中间层，实现所辖范围内的信息汇集、处理或配电网区域故障处理、通信监视等功能。 信息交互：为扩大配电信息覆盖面、满足更多应用功能的需要，配电自动化系统与其他相关应用系统间通过标准接口实现信息交换和数据共享。 多态模型：针对配电网在不同应用阶段和状态下的操作控制需要，建立的多场景配电网模型，一般分为实时态、研究态、未来态等。 网络优化与分析：包括潮流分析和网络拓扑优化，目的在于通过以上手段达到减少线损、改善电压质量、降低运行成本、提高供电质量所必须的分析等目的。 工作管理系统：对在线工作设备进行监测，并对采集数据进行分析，以确定设备实际磨损状态，据此制定检修规划的顺序进行计划检修。 调度员培训模拟系统：通过用软件对配电网的模拟仿真手段，对调度员进行培训。当系统的数据来自
供配电技术期末复习资料
供配电技术期末复习资料一 一填空题 1、电力系统是由发电厂、变电所、电力线路和电能用户 组成的一个整体。 2、变电所的功能是接受电能、变换电能和分配电能。配 电所的功能是接受电能和分配电能。换流站的功能是用于交流电流和直流电能的相互转换。 3、高压配电所集中接收6~10KV电压，再分配到附近各变 电所和高压用电设备。一般负荷分散、厂区大的大型企业需设置高压配电所。 4、对供配电的基本要求是安全、可靠、优质、经济。 5、如图所示，发电机G的额定电压为10.5KV，变压器1T 的额定电压为10.5 / 38.5KV，变压器2T的额定电压为 35 / 10.5KV，变压器3T的额定电压为10 / 0.4KV。 6、电力系统中性点的运行方式有四种：中性点不接地系 统、中性点经消弧线圈接地系统、中性点经电阻接地系统、中性点直接接地系统。 7、中性点的运行方式主要取决于单相接地时电气设备绝 缘的要求和对供电可靠性的要求。
8、我国3~63KV系统，一般采用中性点不接地运行方式； 当3~10KV系统接地电流大于30A，20~63KV系统接地电流大于10A时，应采用中性点经消弧线圈接地的运行方式； 110KV及以上系统和1KV以下的低压系统，采用中性点直接接地运行方式。 9、当中性点不接地系统的单相接地电流超过规定值时， 为了避免产生断续电弧，引起过电压和造成短路，减小接地电弧电流，中性点应经消弧线圈接地。 10、电能的质量指标为电压、频率和可靠性。 11、电压偏离是电压偏移额定电压的幅度。 12、电压波动是指电压的急剧变化。 13、周期性电压急剧变化引起光源光通量急剧波动而造成 人眼视觉不舒服的现象，称为闪变。 14、我国将电力负荷按其对供电可靠性的要求划分为三 类。 15、一级负荷应由两个独立电源供电。 16、二级负荷应由两回线路供电。 17、按其工作制，电力负荷可分为连续工作制负荷、短时 工作制负荷和反复短时工作制负荷。 18、反复短时工作制负荷可用负荷持续率来表示。 19、负荷曲线是表征电力负荷随时间变动情况的一种图 形，反映了用户用电的特点和规律。
注册电气工程师(供配电)专业基础考试大纲
注册电气工程师（供配电）执业资格考试专业基础考试大纲 十、电路与电磁场 1 电路的基本概念和基本定律 1.1 掌握电阻、独立电压源、独立电流源、受控电压源、受控电流源、电容、电感、耦合电感、理想变压器诸元件的定义、性质 1.2 掌握电流、电压参考方向的概念 1.3 熟练掌握基尔霍夫定律 2 电路的分析方法 2.1 掌握常用的电路等效变换方法 2.2 熟练掌握节点电压方程的列写方法，并会求解电路方程 2.3 了解回路电流方程的列写方法 2.4 熟练掌握叠加定理、戴维南定理和诺顿定理 3 正弦电流电路 3.1 掌握正弦量的三要素和有效值 3.2 掌握电感、电容元件电流电压关系的相量形式及基尔霍夫定律的相量形式 3.3 掌握阻抗、导纳、有功功率、无功功率、视在功率和功率因数的概念3.4 熟练掌握正弦电流电路分析的相量方法 3.5 了解频率特性的概念 3.6 熟练掌握三相电路中电源和负载的联接方式及相电压、相电流、线电压、线电流、三相功率的概念和关系 3.7 熟练掌握对称三相电路分析的相量方法
3.8 掌握不对称三相电路的概念 4 非正弦周期电流电路 4.1 了解非正弦周期量的傅立叶级数分解方法 4.2 掌握非正弦周期量的有效值、平均值和平均功率的定义和计算方法 4.3 掌握非正弦周期电路的分析方法 5 简单动态电路的时域分析 5.1 掌握换路定则并能确定电压、电流的初始值 5.2 熟练掌握一阶电路分析的基本方法 5.3 了解二阶电路分析的基本方法 6 静电场 6.1 掌握电场强度、电位的概念 6.2 了解应用高斯定律计算具有对称性分布的静电场问题 6.3 了解静电场边值问题的镜像法和电轴法，并能掌握几种典型情形的电场计算 6.4 了解电场力及其计算 6.5 掌握电容和部分电容的概念，了解简单形状电极结构电容的计算 7 恒定电场 7.1 掌握恒定电流、恒定电场、电流密度的概念 7.2 掌握微分形式的欧姆定律、焦耳定律、恒定电场的基本方程和分界面上的衔接条件，能正确地分析和计算恒定电场问题 7.3 掌握电导和接地电阻的概念，并能计算几种典型接地电极系统的接地电阻
配电网自动化知识点总结
第一章概述 1.名词解释 1）配电系统：配电区域内的配电线及配电设施的总称。它由变电站、配电站、配电变压器及二次变电站以下各级线路、发电厂直配线路和进户线及用电设备组成。 2）配电系统自动化：（DSA）“是利用现代电子、计算机、通信及网络技术，将配电网在线数据和离线数据等配电网数据和用户数据、电网结构和地理图形进行信息集成，构成完整的自动化系统，实现配电网及其设备正常运行及事故状态下的监测、保护、控制、用电和配电管理的现代化。” 3）SCADA:(SCADA系统)即数据采集与监视控制系统。是以计算机为基础的生产过程控制与调度自动化系统。它可以对现场的运行设备进行监视和控制，以实现数据采集、设备控制、测量、参数调节以及各类信号报警等各项功能。4）SA(变电站自动化)：包括配电所、开关站自动化。它是利用现代计算机技术、通信技术将变电站的二次设备（包括测量仪表、信号系统、继电保护、自动装置和远动装置等）经过功能组合和优化设计，利用先进的计算机技术、现代电子技术、通信技术和信号处理技术，实现对全变电站的主要设备和输、配电线路的自动监视、测量、自动控制和微机保护，以及与调度通信等综合性的自动化功能。 5）FA（馈线自动化）:包括故障自动隔离和恢复供电系统，馈线数据检测和电压、无功控制系统。主要是在正常情况下，远方实时监测馈线分段开关与联络开关的状态及馈线电流、电压情况，并实现线路开关的远方分合闸操作；在线路故障时，能自动的记录故障信息、自动判别和隔离馈线故障区段以及恢复对未故障区段的供电。 6）DMS（配电管理系统）:就是利用当前先进的计算机监控、网络通信、数据处理技术对配电的运行工况进行监视、控制，并对其设备、图纸和日常工作实现离线、在线管理，提高配电运行的可靠性和故障自动分段、故障快速处理。包括配电网SCADA、配电网的负荷管理功能(LM)和一些配电网分析软件（DPAS），如网络拓扑、潮流、短路电流计算、电压/无功控制、负荷预报、投诉电话处理、变压器设备管理等。 7）LM（配电网的负荷管理功能）：负荷管理提供控制用户负荷，以及帮助控制中心操作员制定负荷控制策略和计划的能力。其中削峰和降压减载为其主要的两个功能。 8）DPAS（配电网分析软件）:配电系统的高级应用软件为配电网的运行提供了有力的分析工具，主要包括：潮流计算、负荷预测、状态估计、拓扑分析、电流/阻抗计算及无功电压优化等。 9）AM/FM/GIS（配电图资系统）:是自动绘图AM（Automatic Mapping）、设备管理FM（Facilities Management）和地理信息系统GIS（Geographic Information System）的总称，也是配电系统自动化的基础。 10）DSM（需方用电管理）:实际上是电力的供需双方共同对用电市场进行管理，以达到提高供电可靠性，减少能源消耗和供需双方的费用支出的目的。其内容包括负荷监控、管理和远方抄表、计费自动化两方面。 11）FTU:馈线自动化测控终端, 是一种集测量、保护、监控为一体的综合型自动监控装置 12）TTU(distribution Transformer supervisory Terminal Unit，配电变压器监测终端):对配电变压器的信息采集和控制，它实时监测配电变压器的运行工况，并能将采集的信息传送到主站或其他的智能装置，提供配电系统运行控制及管理所需的数据。 13）RTU：Remote Terminal Unit 微机远方终端/变电站远方终端。 2.问答题 (3)我国配电网有哪些主要特点？ 1>城市配电网的主要特点 1》深入城市中心地区和居民密集点，负载相对集中，发展速度快，因此在规划时应留有发展余地。 2》用户对供电质量要求高。 3》配电网的设计标准较高，在安全与经济合理平衡下，要求供电有较高的可靠性。 4》配电网的接线较复杂，要保证调度上的灵活性、运行上的供电连续性和经济性。 5》随着配电网自动化的水平提高，对供电管理水平的要求越来越高。 6》对配电设施要求较高。因为城市配电网的线路和变电站要考虑占地面积小、容量大、安全可靠、维护量小及城市景观等诸多因素。 2>农村配电网的主要特点 1》供电线路长，分布面积广，负载小而分散；用电季节性强，设备利用率低。 2》发展速度快，存在建设无规划，布局不合理，施工无设计，设备质量差等先天不足。 3》农电队伍不稳定，专业水平不理想。
2017年供配电专业知识案例考试真题(下午卷)
2017年专业案例真题（下午卷） 题1-5：某无人值守110kV变电站，直流系统标称电压为220V，采用直流控制与动力负荷合并供电，蓄电池采用阀控式密闭铅酸蓄电池（贫液），容量为300Ah，单体为2V，直流系统接线如下图所示，其中电缆L1压降为0.5%（计算电流取1.05倍蓄电池1h发电率电流时），电缆L2压降为4%（计算电流取10A时）。请回答下列问题，并列出解答过程。 1. 设控制、保护和信号回路的计算电流分别为2A、4A和1A，若该系统断路器皆不具备短延时保护功能，请问直流系统图中直流断路器S2的额定电流值宜选取下列哪项数值？（S2采用标准型C型脱扣器，S31、S32和S33采用标准型B型脱扣器） A . 6A B . 10A C. 40A D . 63A 2. 某直流电动机额定电流为10A，电源取自该直流系统Ⅰ段母线，母线至该电机电缆长度为120m，求电缆截面宜选取下列哪项数值？（假设电缆为铜芯，载流量按4A/mm2电流密度计算） A . 2.5 mm2 B . 4 mm2 C. 6 mm2 D . 10 mm2 3. 若该直流系统负荷统计如下：控制与保护装置容量2kW，断路器跳闸容量为0.5kW，恢复供电重合闸装置容量为0.8kW，直流应急照明装置容量为2kW，交流不停电装置容量为1kW，采用简化计算法计算蓄电池10h发电率容量时，其计算容量最接近下列哪项数值？（放电终止电压取1.85V） A . 70AH B .73AH C. 85AH D . 88AH 4. 若该直流系统负荷统计如下：控制与保护装置容量8kW，断路器跳闸容量为0.5kW，恢复供电重合闸装置容量为0.2kW，直流应急照明装置容量为10kW，充电装置采用一组高频开关电源，每个模块电流为20A，充电时蓄电池与直流母线不断开，请计算充电装置所需的最小模块数量应为下列哪项数值？ A .2 B . 3 C. 4 D . 5 5. 某高压断路器，固有合闸时间为200ms，保护装置动作时间为100ms，其电磁操作机构合闸电流为120A，该合闸回路配有一直流断路器，该断路器最适宜的参数应选择下列哪项数值？ A . 额定电流为40A，1倍额定电流下过载脱扣时间大于200ms B . 额定电流为125A，1倍额定电流下过载脱扣时间大于200ms C. 额定电流为40A，3倍额定电流下过载脱扣时间大于200ms D . 额定电流为125A，1倍额定电流下过载脱扣时间大于300ms
供配电基础知识
第一节供配电系统基本知识 一、电力系统 电力系统是由发电厂、电力网和电能用户组成的一个发电、输电、变电、配电和用电的整体。电能的生产、输送、分配和使用的全过程，实际上是同时进行的，即发电厂任何时刻生产的电能等于该时刻用电设备消耗的电能与输送、分配中损耗的电能之和。 发电机生产电能，在发电机中机械能转化为电能；变压器、电力线路输送、分配电能；电动机、电灯、电炉等用电设备使用电能。在这些用电设备中，电能转化为机械能、光能、热能等等。这些生产、输送、分配、使用电能的发电机、变压器、电力线路及各种用电设备联系在一起组成的统一整体，就是电力系统，如图7-1所示。 与电力系统相关联的还有“电力网络”和“动力系统”。电力网络或电网是指电力系统中除发电机和用电设备之外的部分, 即电力系统中各级电压的电力线路及其联系的变配电所；动力系统是指电力系统加上发电厂的“动力部分”，所谓“动力部分”，包括水力发电厂的水库、水轮机，热力发电厂的锅炉、汽轮机、热力网和用电设备，以及核电厂的反应堆等等。所以，电力网络是电力系统的一个组成部分，而电力系统又是动力系统的一个组成部分，这三者的关系也示于图7-1。 图7-1 动力系统、电力系统、电力网络示意图 1.发电厂
发电厂是将自然界蕴藏的各种一次能源转换为电能（二次能源）的工厂。 发电厂有很多类型，按其所利用的能源不同，分为火力发电厂、水力发电厂、核能发电厂以及风力、地热、太阳能、潮汐发电厂等类型。目前在我国接入电力系统的发电厂最主要的有火力发电厂和水力发电厂，以及核能发电厂（又称核电站）。 (1)水力发电厂，简称水电厂或水电站 它利用水流的位能来生产电能，主要由水库、水轮机和发电机组成。水库中的水具有一定的位能，经引水管道送入水轮机推动水轮机旋转，水轮机与发电机联轴，带动发电机转子一起转动发电。其能量转换过程是：水流位能→机械能→电能。 (2)火力发电厂，简称火电厂或火电站 它利用燃料的化学能来生产电能，其主要设备有锅炉、汽轮机、发电机。我国的火电厂以燃煤为主。 为了提高燃料的效率，现代火电厂都将煤块粉碎成煤粉燃烧。煤粉在锅炉的炉膛内充分燃烧，将锅炉的水烧成高温高压的蒸汽，推动汽轮机转动，使与之联轴的发电机旋转发电。其能量转换过程是：燃料的化学能→热能→机械能→电能。 (3)核能发电厂通常称为核电站 它主要是利用原子核的裂变能来生产电能，其生产过程与火电厂基本相同，只是以核反应堆(俗称原子锅炉) 代替了燃煤锅炉，以少量的核燃料代替了煤炭。其能量转换过程是：核裂变能→热能→机械能→电能。 (4)风力发电、地热发电、太阳能发电简介 风力发电利用风力的动能来生产电能，它建在有丰富风力资源的地方。 地热发电利用地球内部蕴藏的大量地热能来生产电能，它建在有足够地热资源的地方。 太阳能发电厂是利用太阳光能或太阳热能来生产电能，它应建在常年日照时间长的地方。 2.变配电所 变电所的任务是接受电能、变换电压和分配电能，即受电―变压―配电。 配电所的任务是接受电能和分配电能，但不改变电压，即受电－配电。 变电所可分为升压变电所和降压变电所两大类：升压变电所一般建在发电厂，主要任务是将低电压变换为高电压；降压变电所一般建在靠近负荷中心的地点，主要任务是将高电压
供配电系统基本知识
供配电系统基本知识
课题1：供配电系统基础知识 课型：讲解、参观 教学目的： （1）了解电力系统基本概念和组成 （2）了解用电负荷的分类 （3）掌握常用低压供配电系统基础知识 教学重点：低压供配电系统基础知识 教学难点：中线、零线、地线的区别 教学分析： 授课时主要通过参观学院配电室，让学生对供配电有个感性认识。再讲解电力系统的组成、电力的产生、传输、分配等基本概念，重点分析常用的几种低压供配电系统。 复习、提问： （1）家里的电是怎么来的呢？ （2）一般家里用的电是多少伏特的？ 教学过程： 一、课程绪论 先向学生介绍课程主干内容、地位及学习方法、考试考核手段（根据教学大纲要求）等。再引入本次课的内容，电力系统及低压供配电系统基础知识。 二、电力系统概述 1、电力的产生、传输、分配过程： 电力的产生、传输、分配过程如参考书上第2页图1-2所示，从发电厂（水力、火力、核能、风力、太阳能、垃圾发电等）先发电，发出的电压一般为10.5KV，13.8KV或13.75KV。为了能将电能输送远些，并减少输电损耗，需通过升压变压器将电压升高到110KV，220KV或500KV。然后经过远距离高压输送后，再经过降
压变压器降压至负载所需电量，如35KV，10KV，最后经配电线路分配到用电单位和住宅区基层用户，或者再降压至380/220V供电给普通用户。因此这个由发电、送电、变电、配电和用电组成的整体就是电力系统。 提问：为什么要升压供电？ 答案：电流↑，传输距离↑，热能消耗↑，电能损失↑ 所以，在传输容量一定的条件下，输电电压↑，输电电流↓，电能消耗↓ 我国常用的输电电压等级：有35kV、110kV、220kV、330kV、500kV等多种 提问：目前我们常用的电力传输线路有哪 几种？ 答案：架空线路、电缆线路 2、电力系统：由发电、送电、变电、配电和 用电组成的“整体”。 3、电力网：输送、变换和分配电能的网络。 由输电线路和变配电所组成，分为输电网 和配电网。 （1）输电网：由35KV以上的输电线路和与其连接的变电所组成，其作用是将电能输 送到各个地区的配电网或直接送给大型企业用户。 （2）配电网：由10KV及以下的配电线路和配电变压器组成，其作用是将电能送给各类用户。一般将3KV、6KV、10KV的电压称为配电电压。 4、电力网的电压等级： 低压：1KV以下；中压：（1-10）KV； 高压：（10-330）KV；超高压：（330-1000）
供配电——环网柜基本知识
什么是环网柜 为提高供电可靠性，使用户可以从两个方向获得电源，通常将供电网连接成环形。这种供电方式简称为环网供电。在工矿企业、住宅小区、港口和高层建筑等交流10KV 配电系统中，因负载容不大，其高压回路通常采用负荷开关或真空接触器控制，并配有高压熔断器保护。 该系统通常采用环形网供电，所使用高压开关柜一般习惯上称为环网柜。环网柜除了向本配 电所供电外，其高压母线还要通过环形供电网的穿越电流（即经本配电所母线向相邻配电所 供电的电流），因此环网柜的高压母线截面要根据本配电所的负荷电流于环网穿越电流之和 选择，以保证运行中高压母线不过负荷运行。目前环形柜产品种类很多，如HK-10 、MKH-10 、8DH-10 、XGN-15 和SM6 系列。 环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电 气设备，其核心部分采用负荷开关和熔断器，具有结构简单、体积小、价格低、可提高供电 参数和性能以及供电安全等优点。它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站以及箱式变电站中。 环网柜一般分为空气绝缘和SF6 绝缘两种，用于分合负荷电流，开断短路电流及变压器 空载电流，一定距离架空线路、电缆线路的充电电流，起控制和保护作用，是环网供电和 终端供电的重要开关设备。柜体中，配空气绝缘的负荷开关主要有产气式、压气式、真空 式，配SF6 绝缘的负荷开关为SF6 式，由于SF6 气体封闭在壳体内，它形成的隔断断口不 可见。环网柜中的负荷开关，一般要求三工位，即切断负荷，隔离电路、可行靠接地。产气 式、压气式和SF6 式负荷开关易实现三工位，而真空灭弧室只能开断，不能隔离，所以一
供配电系统基础知识学习
供配电系统基础知识 供配电系统常用电气设备变电所的电气主接线 变电所的结构与布置供配电网络的网络结构供电网络的结构与敷设
1、供配电系统常用电气设备 1.1 电力变压器 电力变压器:是变电所的核心设备，通过它将一种电压的交流电能转换成另一种电压的交流电能，以满足输电、供电、配电或用电的需要。 1). 常用电力变压器的种类: （1）按相数分类：有三相电力变压器和单相电力变压器。大多数场合使用三相电力变压器，在一些低压单相负载较多的场合，也使用单相变压器。 （2）按绕组导电材料分类：有铜绕组变压器和铝绕组变压器。目前一般均采用铜绕组变压器。 （3）按绝缘介质分类：有油浸式变压器和干式变压器。油浸式变压器由于价格低廉而得到了广泛应用；干式变压器有不易燃烧、不易爆炸的特点，特别适合在防火、防爆要求高的场合使用，绝缘形式有环氧浇注式、开启式、六氟化硫（SF6）充气式和缠绕式等。干式变压器现已在中压等级的电网中逐步得到了广泛的应用。 2). 常用变压器的容量系列 我国目前的变压器产品容量系列为R10系列，即变压器容量等级是按为倍数确定的，如：100kVA、125 kVA、160 kVA、200 kVA、250 kVA、315 kVA、500 kVA、630 kVA、800 kVA、1000 kVA、1250 kVA、1600 kVA等。 3). 电力变压器的型号标示 ◆电力变压器的型号代表符号： 绕组的耦合方式：自耦—O；互耦—无标示。 1.按相数：单相—D；三相—S。 2.按冷却方式：油浸自冷—缺省或无标示。 油浸风冷—F 油浸水冷—S 强迫油循环风冷——FP 强迫油循环水冷——SP 3.按绕组数：双绕组—缺省；三绕组—S 绕组导线材料：铜—无标示；铝—L。 4.按调压方式：无载调压（无励磁调压）——缺省。 有载调压——Z。 ◆变压器的并联运行及其并联条件： 两台或两台以上变压器的一次侧绕组共同接到一次母线上，二次绕组共同接到二次母线上的运行方式： 并联运行的条件： 1、连接组别必须相同（否则将产生环流） 2、变比应相等 3、阻抗电压应相同 ◆变压器的损耗： 铁损——消耗在铁心上的电能，发热，属于有功功率损耗，属于固定损耗——简称：励磁损耗。 铜损——消耗于绕组的电能，发热，属于有功功率损耗，属于可变损耗——简称：短路损耗。 变压器无功功率——由于产生磁场所占用的功率，占用能力而不产生热能等损耗，属于无功功率损耗。 由于无功功率的输送要流经线路，在线路和设备内部产生热量，造成一定程度的发热损失。 1.2 高压开关设备: 1. 高压断路器 2. 高压隔离开关 3. 高压负荷开关
供配电技术复习题及答案(可编辑修改word版)
供配电技术复习题及答案 第一章 1、平均额定电压的应用场合为 A.受供电设备 B.线路 C.变压器 D.以上全部 2、电能的质量标准是 A.电压、频率、波形 B.电压、电流、频率 C.电压、电流、波形 D.电压、电流、功率因数 3、国家标准 GB12325-90《电能质量?供电电压允许偏差》规定:10kV 及以下三相供电电压允许偏差为 A.?10% B.?7% C.?5% ，7%，,10% 4、人们俗称的“地线”实际上是 A.中性线 B.保护线 C.保护中性线 D.相线 5、如果系统中的 N 线与PE 线全部分开，则此系统称为( )系统。 A.TN-C B.TN-S C.TN-C-S D.TT 6、中性点不接地的电力系统当发生单相接地时，正常相对地电压 A.升高为原来的 3 倍 B.降低为原来的 3 倍 C.降低为原来的倍 D.升高为原来的倍 7、我国 110kV 及以上的超高压系统的电源中性点，通常采用运行方式为A. 不接地 B.直接接地 C.经消弧线圈接地 D.随便 8、我们通常以( )为界线来划分高压和低压。 A.1000V B.220V C.380V D.1000KV 9、从供电的角度来说，凡总供电容量不超过( )的工厂，可视为小型工厂。 A.500kVA B.100kVA C.5000kV D.1000kV
第二章测试题: 1、如果中断供电将在政治、经济上造成较大损失的称为 A.一级负荷 B.二级负荷 C.三级负荷 D.保安负荷 2、南方某厂的夏日负荷曲线上 P 占的时间为 10h，冬日负荷曲线上 P 占的时间 11 为2h，则年负荷曲线上 P 占的时间为 1 A.12h B.2330h C.2050h D.4380h 3、某厂的年最大负荷为 1752kW,T 为4000h 则年平均负荷为 max A.800kW B.19200kW C.1752kW D.159.87kW 4、某电焊变压器铭牌额定容量 S=42KVA 暂载率ε%=60功率因数 N N COSφ=0.62，η=0.85，给该电焊变压器供电的支线负荷 P 为 N C A.20.2kW B.40.34kW C.23.76kW D.47.46kW 5、某工厂全年用电量为:有功电度 600 万度，无功电度 7480 万度，则该厂的平均功率因数为 A.0.78 B.0.62 C.0.56 D.0.44 46、某厂全年用电量为800×10kW.h,原功率因数为 0.67，现欲补偿到 0.9，则装设 BW--10.5--14--1 型电容器个数为 A.41 个 B.35.6 个 C.36 个 D.42 个 7、变压器的有功功率损耗由两部分组成 A.有功损耗和无功损耗 B.铁损和铜损 C.电阻损耗和电抗损耗 D.以上都不对 8、满负荷的负荷指的是。 A.动力负荷 B.耗用电能的用电设备 C.耗用电能的用电单位 D.用电设备所耗用的电功率 9、负荷持续率表征设备的工作特性 A.连续工作制 B.短时工作制 C.断续同期工作制 D.长期工作制
2013年电气工程师供配电专业知识考试真题上午卷
2013年电气工程师供配电专业知识考试真题上午卷 单项选择题(共40题。每题1分，每题的备选项中只有1个符合题意) 1、相对地电压为220V的TN系统配电线路或仅供给固定设备用电的末端线路，其间接接触防护电器切断故障回路的时间不宜大于下列哪一项数值?（） A．0．4s B．3s C．5s D．10s 2、人体的"内阻抗"是指下列人体哪个部位间阻抗?（） A．在皮肤上的电极与皮下导电组织之间的阻抗 B．是手和双脚之间的阻抗 C．在接触电压出现瞬间的人体阻抗 D．与人体两个部位相接触的二电极间的阻抗，不计皮肤阻抗 3、在爆炸性危险环境的2区内，不能选用下列哪种防爆结构的绕线型感瘟电动机?（）A．隔爆型 B．正压型 C．增安型 D．无火花型 4、在建筑物内实施总等电位联结时，应选用下列哪一项做法?（） A．在进线总配电箱近旁安装接地母排，汇集诸联结线 B．仅将需联结的各金属部分就近互相连通 C．将需联结的金属管道结构在进入建筑物处联结到建筑物周围地下水平接地扁钢上 D．利用进线总配电箱内PE母排汇集诸联结线 5、下列电力负荷分级原则中哪一项是正确的?（） A．根据对供电可靠性的要求及中断供电在政治、经济上所造成损失或影响的程度 B．根据中断供电后，对恢复供电的时间要求 C．根据场所内人员密集程度 D．根据对正常工作和生活影响程度 6、某35kV架空配电线路，当系统基准容量取100MV·A、线路电抗值为0．43Ω时，该线路的电抗标么值应为下列哪一项数值?（） A．0．031 B．0．035 C．0．073
D．0．082 7、断续或短时工作制电动机的设备功率，当采用需要系数法计算负荷时，应将额定功率统一换算到下列哪一项负荷持续率的有功功率?（） A．ε=25％ B．ε=50％ C．ε=75％ D．ε=100％ 8、在考虑供电系统短路电流问题时，下列表述中哪一项是正确的?（） A．以100MV·A为基准容量的短路电路计算电抗不小于3时，按无限大电源容量的系数进行短路计算 B．三相交流系统的远端短路的短路电流是由衰减的交流分量和衰减的直流分量组成 C．短路电流计算的短路电流值，是校验继电保护装置灵敏系数的依据 D．三相交流系统的近端短路时，短路稳态电流有效值小于短路电流初始值 9、并联电容器装置设计，应根据电网条件、无功补偿要求确定补偿容量，在选择单台电容器额定容量时，下列哪种因素是不需要考虑的?（） A．电容器组设计容量 B．电容器组每相电容器串联、并联的台数 C．宜在电容器产品额定容量系数的优先值中选取 D．电容器组接线方式(星形、三角形) 10、当基准容量为100MV·A时，系统电抗标么值为0．02；当基准容量取I000MV·A时，系统电抗标么值应为下列哪一项数值?（） A．20 B．5 C．0．2 D．0．002 11、成排布置的低压配电屏，其长度超过6m时，屏后的通道应设两个出口，并宜布置在通道两端，在下列哪种条件下应增加出口?（） A．当屏后通道两出口之间的距离超过15m时 B．当屏后通道两出口之间的距离超过30m时 C．当屏后通道内有柱或局部突出 D．当屏前操作通道不满足要求时
