齿轮过渡曲线干涉
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

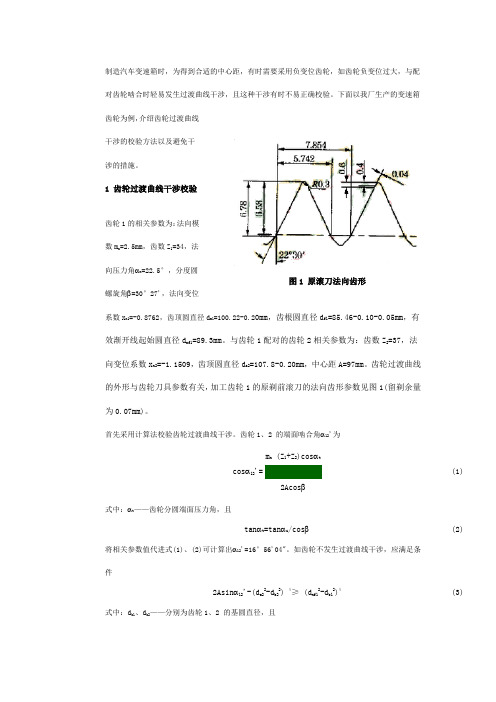

制造汽车变速箱时,为得到合适的中心距,有时需要采用负变位齿轮,如齿轮负变位过大,与配对齿轮啮合时轻易发生过渡曲线干涉,且这种干涉有时不易正确校验。下面以我厂生产的变速箱齿轮为例,介绍齿轮过渡曲线干涉的校验方法以及避免干涉的措施。
1 齿轮过渡曲线干涉校验
齿轮1的相关参数为:法向模数m n =2.5mm ,齿数Z 1=34,法向压力角αn =22.5°,分度圆
螺旋角β=30°27',法向变位
系数x n1=-0.8762,齿顶圆直径d a1=100.22-0.20mm ,齿根圆直径d f1=85.46-0.10-0.05mm ,有
效渐开线起始圆直径d nf1=89.3mm 。与齿轮1配对的齿轮2相关参数为:齿数Z 2=37,法向变位系数x n2=-1.1509,齿顶圆直径d a2=107.8-0.20mm ,中心距A=97mm 。齿轮过渡曲线的外形与齿轮刀具参数有关,加工齿轮1的原剃前滚刀的法向齿形参数见图1(留剃余量为0.07mm)。
首先采用计算法校验齿轮过渡曲线干涉。齿轮1、2 的端面啮合角α12'为
cos α12'=
m n (Z 1+Z 2)cos αt
2Acos β
(1)
式中:αt ——齿轮分圆端面压力角,且
tan αt =tan αu /cos β
(2)
将相关参数值代进式(1)、(2)可计算出α12'=16°56'04"。如齿轮不发生过渡曲线干涉,应满足条件
2Asin α12'-(d a22
-d b22
) ½
≥ (d nf12
-d
b12)½
(3)
式中:d b1、d b2——分别为齿轮1、2 的基圆直径,且
图1 原滚刀法向齿形
m n Z1cosαt
d b1
(4)
2cosβ
m n Z2cosαt
(5)
d b2
cosβ
将相关参数值代进式(3),可计算出8.894≥8.722,显然满足齿轮不发生过渡曲线干涉的条件。
为保证干涉校验的可靠性,再采用作图法对该齿轮副进行过渡曲线干涉校验。首先将图1所示滚
刀法向齿形转换为端面齿形,根据齿轮展成原理用AutoCAD 软件模拟滚齿过程(模拟前可先往除
留剃余量),得出齿轮1的端面齿形(见图2a中曲线1);然后绘出齿轮2的端面齿形。按照齿轮
啮合过程,先使齿轮2的齿廓在节圆处与齿轮1的齿廓相切,再使齿轮2绕齿轮1在节圆处作纯
转动,从而得到齿轮2与齿轮1啮合时所需的齿槽外形(见图2a中曲线2)。
(a)
(b)
图2 原过渡曲线干涉校验图
根据图2b分析齿轮过渡曲线干涉情况:显然齿轮在区域Ⅰ内不会发生过渡曲线干涉,这与前述计
算结果相符;但在区域Ⅱ可观察到齿轮1齿槽过窄,将与齿轮2发生过渡曲线干涉,这与齿轮1
在该处受到挤压的实际现象一致。如采用计算法对该处齿形进行过渡曲线干涉校验,计算过程将
十分复杂。导致发生过渡曲线干涉的原因是齿轮负变位过大,因此,除非受到中心距的限制,应
避免采用过大的负变位。
2 避免齿轮过渡曲线干涉的措施
为避免齿轮过渡曲线干涉,可采取以下几方面的措施:
1.减小滚刀压力角,使滚刀顶部变宽,除可加工出较宽的齿轮齿槽外,还可进步滚刀耐用
度;
2.在齿轮强度和重合度答应的情况下,可适当减小配对齿轮的齿顶圆直径;
3.在齿轮强度答应的情况下,可适当减小齿轮的齿根圆直径。
在本例中,可将滚刀的法向压力角由αn=22.5°减小为αn=20°,改进后的滚刀法向齿形见图3。在齿轮2齿顶圆直径不变的情况下,用AutoCAD 软件模拟改进后的滚刀加工出的齿轮啮合状态(见图4),发现齿轮副不会发生过渡曲线干涉,证实改进方案有效。在实际生产中,为确保不会发生过渡曲线干涉,还将配对齿轮2的齿顶圆直径由d a2=107.8-0.20mm 减小为d a2=107-0.20mm。
图3 改进后的滚刀法向齿形图4 改进后的过渡曲线干涉校验图
